Как контролировать концентрацию СОЖ рефрактометром для стабильной работы станков

Рефрактометр для СОЖ - это прибор, который показывает не саму концентрацию в процентах, а значение показателя преломления по шкале Brix. Чтобы получить реальную концентрацию, это значение нужно умножить на коэффициент коррекции (refractometer factor), который указывается в техническом паспорте каждой жидкости. Многие инженеры и закупщики считают показание прибора готовым результатом - это приводит к ошибкам в замерах и нестабильной работе станков. В статье разберем, как правильно использовать рефрактометр, какие погрешности чаще всего допускают, и почему точный контроль концентрации критичен для качества обработки и ресурса оборудования.

Стабильная концентрация СОЖ влияет на стойкость инструмента, точность обработки и срок службы циркуляционной системы. Без регулярного контроля эмульсия деградирует, растет загрязнение, повышается корозия и падает смазывающая способность. Данная статья пригодится техническим специалистам, инженерам и снабженцам, которые отвечают за обслуживание станков и качество производства.

Что такое показатель преломления и зачем нужен коэффициент коррекции

Рефрактометр для эмульсии СОЖ работает на принципе преломления света.

Когда вы капаете образец на призму и смотрите в окуляр, видите границу между светлой и темной зонами. Эта граница соответствует углу преломления, который прибор переводит в значение по шкале Brix (от 0 до 20 или выше, в зависимости от модели).

Однако это значение - не концентрация в процентах. Это показатель преломления, который зависит от молекулярной структуры вещества. Минеральное масло, эмульгаторы, присадки - все они по-разному преломляют свет. Поэтому у каждой марки СОЖ свой собственный коэффициент коррекции.

Формула расчета концентрации выглядит так: концентрация (%) = показание рефрактометра × коэффициент продукта. Если рефрактометр показал 10 Brix, а коэффициент вашей СОЖ составляет 1,5, то реальная концентрация = 10 × 1,5 = 15%. Если этот же результат (10 Brix) вы посчитаете как готовую цифру, вы начнете работать с концентрацией 10% вместо 15% - жидкость будет слабой, инструмент быстро износится.

Коэффициент коррекции обычно находится в диапазоне 0,8–2,0 в зависимости от типа эмульсии (масляная, синтетическая или полусинтетическая). Это не универсальное число; его нужно запросить у поставщика СОЖ и указать в системе контроля. Если в паспорте жидкости нет refractometer factor, уточните эту информацию перед первым использованием рефрактометра.

Как правильно подготовить рефрактометр к замеру

Перед каждым измерением прибор должен быть откалиброван и подготовлен.

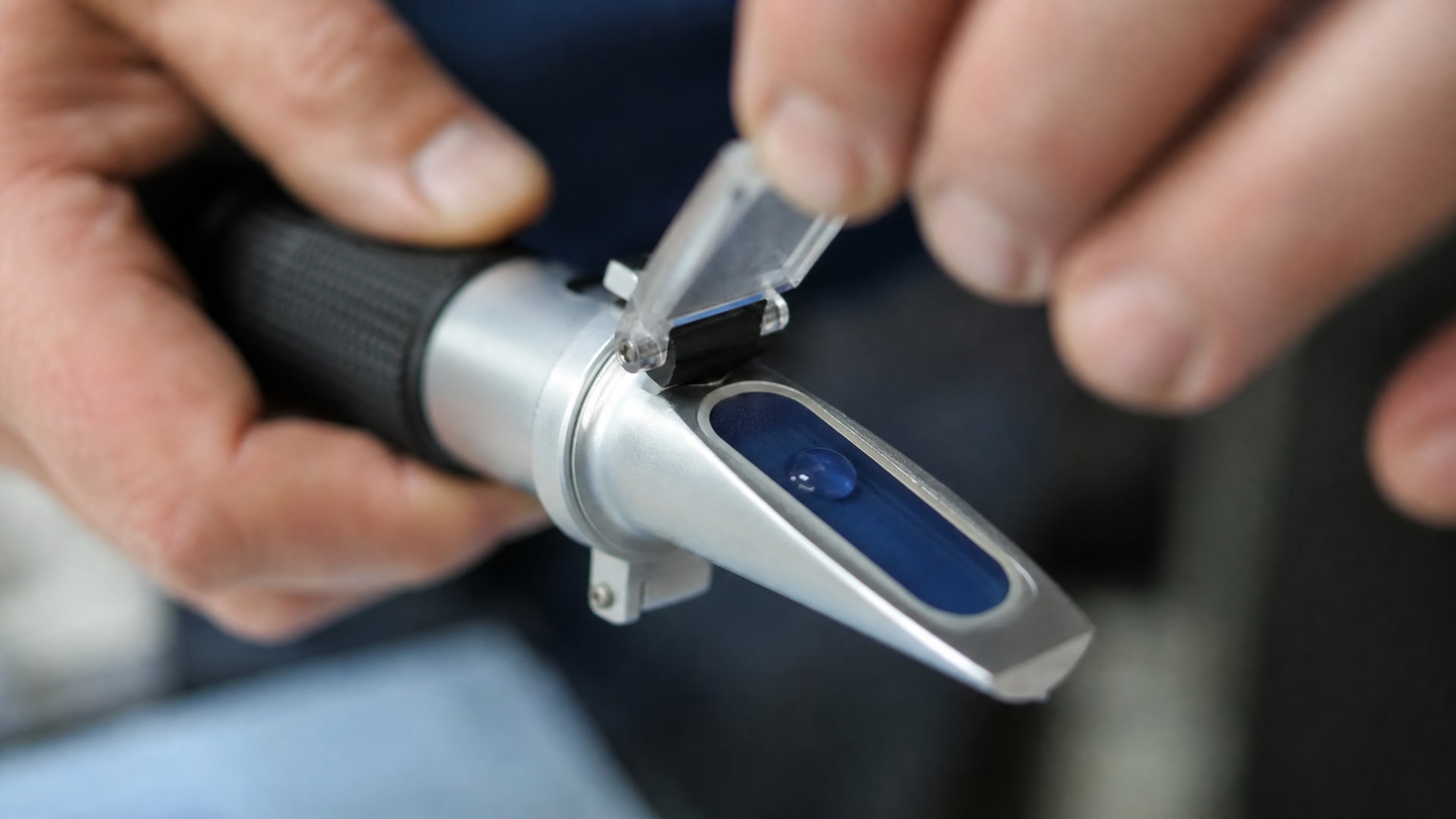

Первый шаг - обнулить рефрактометр на дистиллированной воде той же партии, которой готовят рабочую смесь. Капните 1–2 капли воды на призму, закройте крышку, направьте прибор на источник света и убедитесь, что граница шкалы находится ровно на нулевой отметке. Это гарантирует, что систематическая погрешность прибора скомпенсирована.

После калибровки по воде призму необходимо тщательно очистить и высушить. Остатки воды, предыдущей пробы, пыль или масло искажают показания. Используйте мягкую ткань без ворса или одноразовые салфетки; не оставляйте на поверхности никаких загрязнений. Сухая и чистая призма - залог точного измерения.

Перед тем как брать пробу из сумпа станка, убедитесь, что сама жидкость и прибор находятся при комнатной температуре (около 20°C). Слишком холодная или горячая образец даст искаженные результаты, так как показатель преломления зависит от температуры. Если жидкость только что циркулировала в станке и нагрелась, подождите, пока она остынет до нормальной температуры.

Техника отбора пробы и замера концентрации

Это один из самых частых источников ошибок.

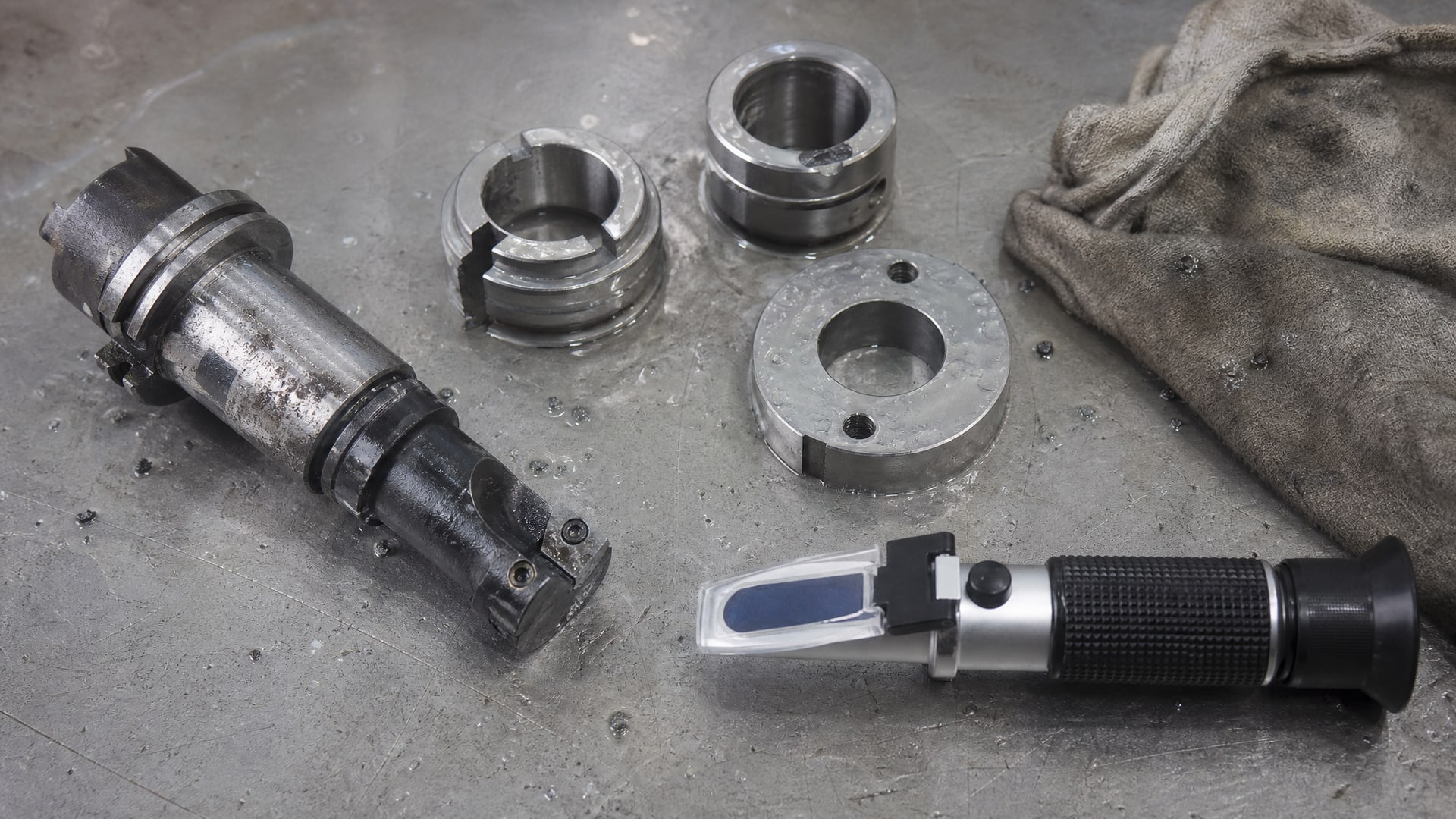

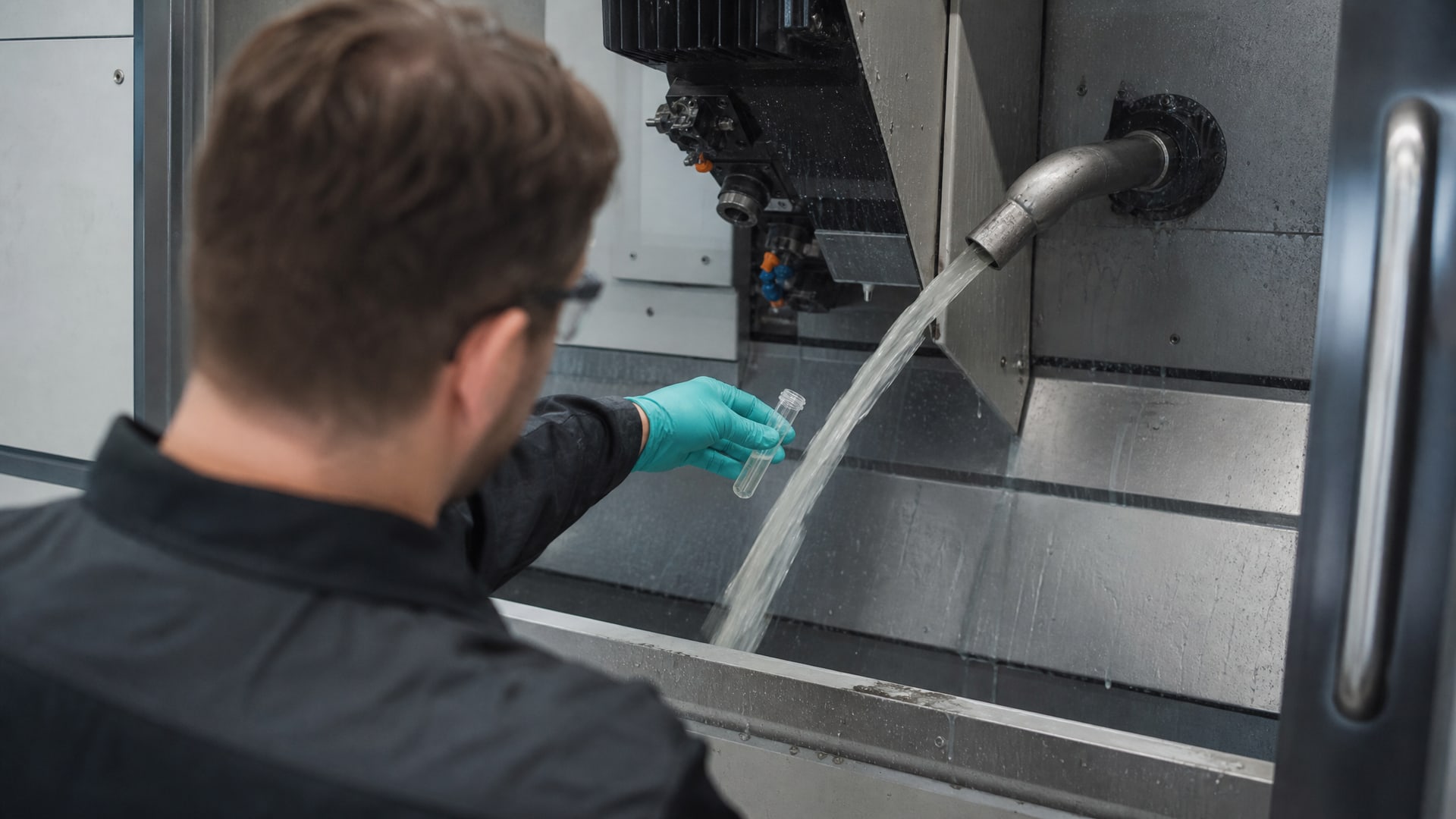

Многие закупщики и инженеры берут пробу прямо с поверхности бака или из отстойника. Там часто скапливается масло, пена, абразивные частицы и другие загрязнения, которые исказят результат. Вместо этого пробу нужно брать из рабочего потока - из подпитки системы или из циркуляции когда станок работает. Если система остановлена, возьмите пробу из нижней половины сумпа или из слива, избегая поверхности.

Отберите примерно 2–3 мл СОЖ в чистый контейнер (пластиковый стакан или пробирка). Прежде чем капать на призму, убедитесь, что образец однородный - перемешайте его несколько раз. Неоднородная смесь также даст неправильное значение.

Нанесите 1–2 капли жидкости на призму рефрактометра, аккуратно закройте крышку (не давите, чтобы не повредить поверхность) и направьте прибор в сторону источника света - лампы, окна или специального подсветочного устройства. Смотрите в окуляр и дождитесь, когда граница тени и света четко установится. Обычно это занимает 10–15 секунд. Считайте значение на шкале Brix.

После этого умножьте полученное значение на коэффициент коррекции, указанный в паспорте вашей СОЖ. Результат - это реальная концентрация в процентах. Запишите это значение в журнал контроля вместе с датой, временем и номером станка.

Как часто нужно контролировать концентрацию

Частота контроля зависит от интенсивности работы оборудования и требований к стабильности процесса.

На производствах с интенсивной эксплуатацией (фрезерные центры, автоматы, работающие в две-три смены) концентрацию проверяют еженедельно или даже ежесменно. На участках с менее критичными операциями достаточно контроля два раза в неделю или один раз в две недели.

При первой настройке системы циркуляции рекомендуется ежедневный контроль в течение первого месяца, чтобы убедиться, что концентрация стабилизировалась. Стартовый диапазон для подбора обычно составляет 10:1–15:1 (то есть одна часть концентрата на 10–15 частей воды), но это ориентировочное значение, которое затем подстраивают под конкретный тип операции и материал.

На производстве с переменной нагрузкой (разные операции, разные материалы, чередование станков) контроль лучше проводить перед каждой смены смены или перед запуском ответственной операции. Если вы заметили, что концентрация систематически снижается, это признак испарения воды или утечек; если повышается - значит, накапливается масло или неправильно готовят рабочую смесь при подпитке.

Коэффициент коррекции: где его найти и почему он разный для разных СОЖ

Каждая марка СОЖ имеет уникальный коэффициент коррекции, который зависит от типа базового масла (минеральное, синтетическое, полусинтетическое), типа эмульгатора, присадок и прочих компонентов.

Например, эмульсия с высоким содержанием эмульгатора может иметь коэффициент 1,8, а другая марка с другой формулировкой -1,2. Универсального значения не существует.

Коэффициент коррекции должен быть указан в техническом паспорте (TDS, Technical Data Sheet) или в инструкции по использованию рефрактометра, которую поставщик прилагает к жидкости. Если вы не нашли эту информацию в документах, свяжитесь со своим поставщиком или техническим отделом компании-производителя. Правильное значение коэффициента - это основа корректного контроля.

На производстве, где используются несколько разных СОЖ, рекомендуется завести таблицу со всеми коэффициентами коррекции и расклеить ее на видное место рядом с рефрактометром или в журнале контроля. Это предотвратит ошибки, когда оператор или инженер забывает, какой коэффициент для какой жидкости.

Для контроля концентрации СОЖ на современных производствах используется специальное оборудование, например, портативный рефрактометр EFELE с диапазоном шкалы 0–20 Brix. Такие приборы удобны тем, что компактны, не требуют электричества (если ручные модели) и достаточно точны для ежедневного контроля. Важно помнить, что даже самый качественный прибор даст правильный результат только если вы правильно применяете коэффициент коррекции и соблюдаете технику замера.

Типичные ошибки при работе с рефрактометром и как их избежать

Ошибка 1: игнорирование коэффициента коррекции.

Самая распространенная ошибка - принять показание Brix за готовую концентрацию в процентах. Результат: рабочая жидкость становится слабой, режущий инструмент быстрее изнашивается, качество обработки падает. Решение: всегда умножайте показание рефрактометра на коэффициент продукта.

Ошибка 2: неправильный отбор пробы. Если брать образец с поверхности бака или из отстойника, вы измеряете не рабочую жидкость, а смесь загрязнений, масла и пены. Решение: отбирайте пробу из циркуляции или из нижней части сумпа, избегая поверхности.

Ошибка 3: грязная призма. Остатки предыдущей пробы, пыль, капли масла исказят граница между светлой и темной зонами. Решение: тщательно очищайте и сушите призму перед каждым замером мягкой тканью или салфеткой.

Ошибка 4: несоблюдение температурного режима. Если жидкость, прибор или вода для калибровки имеют разную температуру, показатель преломления будет неправильным. Решение: проводите все замеры при комнатной температуре (около 20°C) и дайте прибору акклиматизироваться, если он хранился в холодном или теплом месте.

Ошибка 5: неправильная калибровка. Если рефрактометр не откалиброван на воде перед первым замером, вся серия измерений будет смещена. Решение: обязательно обнуляйте прибор на дистиллированной воде перед началом работы и периодически (раз в неделю) проверяйте калибровку.

Ошибка 6: хранение и обслуживание. Рефрактометр - оптический прибор; если его оставить на солнце, во влажном месте или в грязной сумке, линзы могут помутнеть. Решение: храните прибор в защитном футляре, избегайте прямого солнца и высокой влажности, регулярно протирайте оптику мягкой тканью.

Связь между точностью контроля и стабильностью станков

Стабильная концентрация СОЖ влияет на ресурс станка и качество работы в целом.

Если концентрация ниже нормы, смазывающая способность падает, трение возрастает, инструмент и шпиндель быстрее изнашиваются. Если концентрация слишком высокая, жидкость становится жирной, ее труднее удалять со станка, она оставляет масляные следы и может засорить сливную систему.

Правильный контроль концентрации рефрактометром позволяет держать жидкость в оптимальном диапазоне, обычно 5–10% в зависимости от типа операции и марки СОЖ. Это обеспечивает стойкость инструмента, точность размеров обработанных деталей, снижение коррозии на поверхности металла и продление срока службы циркуляционной системы.

На производствах, где контроль проводится регулярно и корректно, инструмент живет дольше на 10–20% по сравнению с предприятиями, которые контролируют концентрацию случайно или используют неправильный метод. Кроме того, стабильная эмульсия снижает количество брака и претензий к качеству детали.

Часто задаваемые вопросы

Что показывает рефрактометр: концентрацию или что-то еще?

Рефрактометр показывает значение по шкале Brix, которое отражает показатель преломления жидкости. Это не прямая концентрация в процентах. Для получения реальной концентрации нужно умножить показание на коэффициент коррекции конкретной СОЖ. Коэффициент указывается в техническом паспорте продукта и обычно составляет 0,8–2,0.

Как узнать коэффициент коррекции, если его нет в паспорте?

Если коэффициент не указан в техническом паспорте или инструкции на русском языке, обратитесь к поставщику СОЖ или в техническую поддержку компании-производителя. Некоторые производители указывают эту информацию в англоязычных документах или на сайте компании в разделе FAQ. Без правильного коэффициента контроль концентрации невозможен.

Нужно ли калибровать рефрактометр каждый раз перед замером?

Да, перед каждым замером рефрактометр нужно обнулить на дистиллированной воде. Это занимает 30 секунд, но гарантирует, что систематическая погрешность прибора скомпенсирована. Кроме того, раз в неделю проверяйте, держится ли калибровка, повторно капнув воду и убедившись, что граница находится ровно на нулевой отметке.

Почему важно брать пробу из циркуляции, а не с поверхности бака?

На поверхности сумпа накапливаются масло, пена, абразивные частицы и мусор, которые не входят в состав рабочей эмульсии. Если измерять эту смесь, результат будет неправильным - концентрация покажется выше или ниже, чем на самом деле. Пробу нужно брать из рабочего потока или из нижней половины сумпа, чтобы получить средний образец активной жидкости.

Как часто нужно контролировать концентрацию на небольшом производстве?

На участке с менее интенсивной эксплуатацией (1–2 смены, менее критичные операции) достаточно контроля один-два раза в неделю. При первой настройке системы рекомендуется ежедневный контроль в течение месяца, чтобы убедиться в стабильности. Если концентрация скачет, проверьте утечки, испарение воды и правильность приготовления рабочей смеси при подпитке.

Заключение

Контроль концентрации СОЖ рефрактометром - это простой, но ответственный процесс, который требует понимания принципа работы прибора и точного следования методике. Главное правило: показание Brix на шкале - это не готовая концентрация, а показатель преломления, который нужно умножить на коэффициент коррекции конкретной жидкости. Ошибка на этом этапе приводит к работе со слабой или слишком крепкой эмульсией, что ускоряет износ инструмента и снижает качество обработки.

Для надежного контроля обнуляйте рефрактометр на воде перед каждым замером, отбирайте пробу из рабочей циркуляции, соблюдайте комнатную температуру и очищайте призму. На производстве с интенсивной работой проверяйте концентрацию еженедельно или ежесменно. Ведите журнал замеров, указывайте дату, время и номер станка - это поможет выявить тренды и вовремя заметить проблемы. Если концентрация систематически меняется, ищите причину: утечки, испарение, неправильное разбавление при подпитке. Стабильная эмульсия - залог долгой работы оборудования и хорошего качества деталей.
