Как заменить вырубную прокладку фланца двигателя на анаэробный формирователь прокладок

Вырубная прокладка фланца двигателя со временем теряет упругость, сжимается и начинает пропускать. Полная замена требует демонтажа узла, закупки новой прокладки и времени на простой оборудования. Альтернатива - анаэробный формирователь прокладок, жидкий герметик, который отверждается в отсутствие воздуха и создает герметичный слой прямо на месте. Для закупщиков и инженеров это означает возможность быстрого ремонта без заказа запчасти, но замена прокладки на формирователь требует точного соблюдения технологии: чистые поверхности, правильное нанесение и контроль времени до запуска. В этой статье разберем, когда и как правильно перейти с вырубной прокладки на жидкий герметик, какие ошибки приводят к течам, и почему подготовка поверхности фланца решает половину задачи.

Когда вырубная прокладка может быть заменена на формирователь

Анаэробный герметик для фланцев работает только в специфичных условиях.

Он отверждается благодаря контакту с металлом в отсутствие кислорода - именно это ограничивает его область применения. Фланец должен быть жестким, без деформации, с чистыми и гладкими посадочными плоскостями. Если узел имеет свободный ход, люфт или поверхности неровные, герметик не затвердеет равномерно и течь вернется.

Замена имеет смысл в следующих случаях:

• Фланец двигателя со штатной вырубной прокладкой, которая износилась, но сам фланец остался ровным и чистым.

• Узлы, рассчитанные на герметик (это должно быть указано в чертеже или техдокументации).

• Срочный ремонт на линии, когда нет запасной прокладки и герметик позволит вернуть узел в работу на несколько недель.

• Фланцы, где требуется минимальный слой между поверхностями и исключена необходимость в упругости прокладки.

Главное условие: зазор между поверхностями фланца не должен превышать 0,25 мм без праймера. Если требуется большая компенсация неплоскостности, нужно применить активатор (праймер) - но это усложняет процесс и требует проверки совместимости по техдатам конкретного герметика.

Подготовка поверхности фланца: ключевой этап

Большинство течей после замены вырубной прокладки на герметик происходят именно из-за плохой подготовки.

Анаэробный состав отверждается при контакте с чистым металлом; грязь, масляная пленка, старый герметик или окись полностью блокируют полимеризацию.

Порядок подготовки:

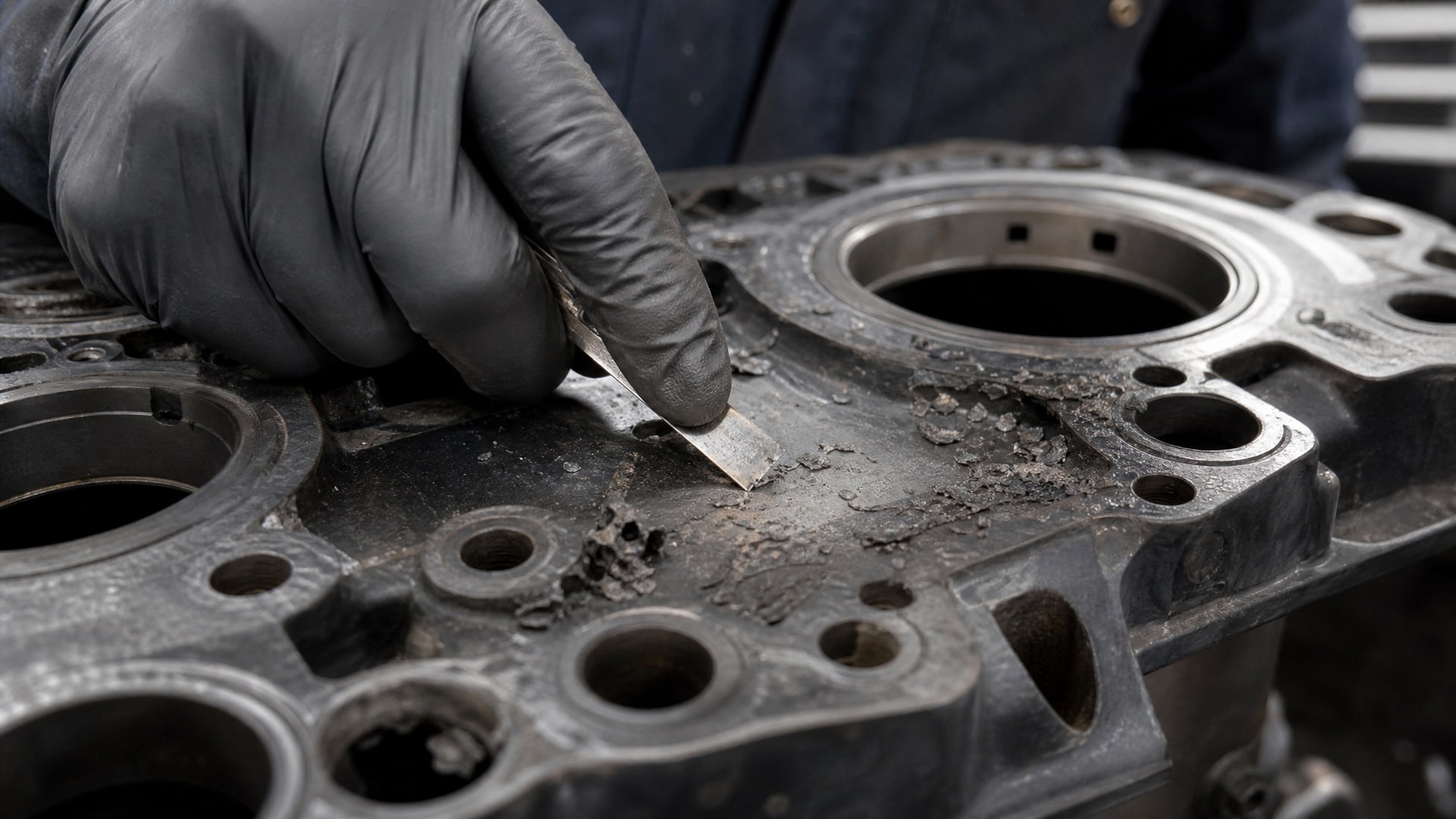

• Разобрать узел и удалить остатки вырубной прокладки полностью. Если прокладка приклеена старым герметиком, нужно счистить ее скребком или ножом, не повреждая посадочную поверхность.

• Очистить обе плоскости фланца от грязи, пыли и масла. Использовать ветошь, смоченную в растворителе (уайт-спирит, ацетон или промышленный обезжириватель). Протирать до полного исчезновения масляной пленки.

• Проверить состояние посадочных поверхностей на наличие задиров, ржавчины или следов коррозии. Мелкую ржавчину можно убрать жесткой щеткой, сильное окисление требует механической обработки.

• Дать поверхностям высохнуть - они должны быть сухими перед нанесением герметика.

Для контроля чистоты плоскости можно использовать стандартный вискозиметр или щуп: поверхность должна быть гладкой, без видимых задиров глазом. Спецификация геометрии: шероховатость Ra 0,8–3,2 мкм, плоскостность не более 0,1 мм на 400 мм.

Нанесение анаэробного формирователя прокладок

После подготовки поверхностей можно приступить к нанесению герметика.

Здесь важны три момента: где наносить, сколько наносить и как быстро собрать узел.

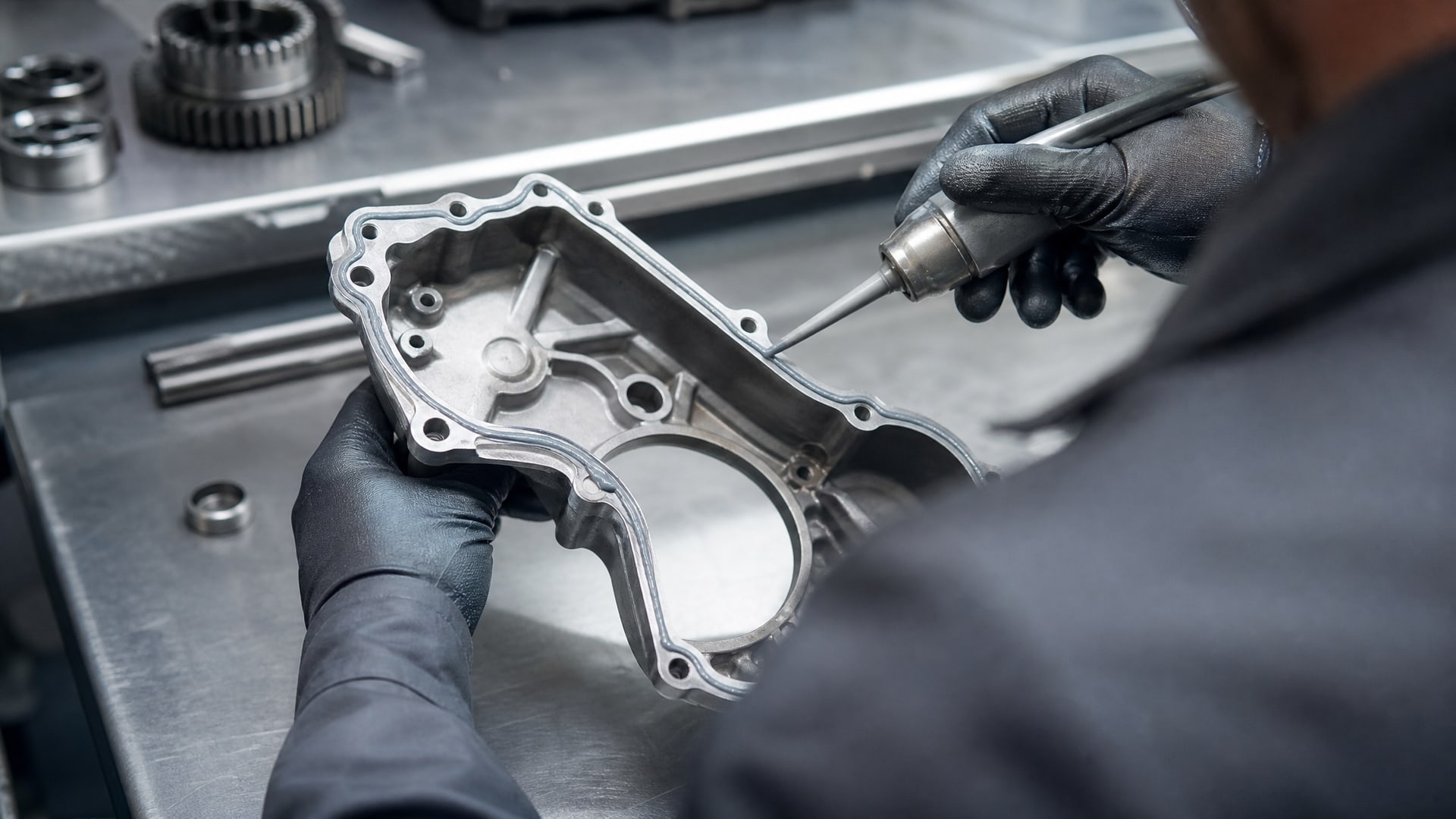

Траектория нанесения. Наносят непрерывный валик близко к внутреннему краю фланца, обходя все отверстия под болты. Нельзя прерывать контур - разрывы в герметике приведут к течам. На больших фланцах допускается использование дозатора или аппликатора, но принцип остается: одна сплошная линия.

Толщина слоя. Валик должен быть тонким и равномерным - примерно 1–2 мм. Не нужно пытаться "сдобрить" поверхность толстым слоем: избыток не улучшает герметизацию, а лишь увеличивает выдавливание при затяжке. Лишний герметик останется жидким (потому что на воздухе он не полимеризуется) и будет загрязнять соседние узлы.

Скорость сборки. После нанесения герметика фланцы нужно собрать и затянуть как можно быстрее - в течение нескольких минут. Это критично: если оставить покрытый герметиком фланец на воздухе, он начнет терять летучие компоненты и не отвердеет нормально. Моментом затяжки болтов руководствуются спецификацией, обычно затягивают крест-накрест, чтобы нагрузка распределялась равномерно.

Излишки герметика, выдавленные наружу во время затяжки, удаляют сухой ветошью или салфеткой до того, как узел будет запущен. Если выдавленный герметик начал твердеть, его убирают острым предметом, но аккуратно, чтобы не повредить прокладочный слой.

Время отверждения и ввод в эксплуатацию

Анаэробные герметики отверждаются в две фазы.

Первая - функциональная прочность, которая достигается за несколько часов (обычно 2–4 часа при комнатной температуре). На этом этапе узел можно аккуратно коснуться, переместить или начать подготовку к запуску. Вторая фаза - полное отверждение, которое занимает примерно 24 часа.

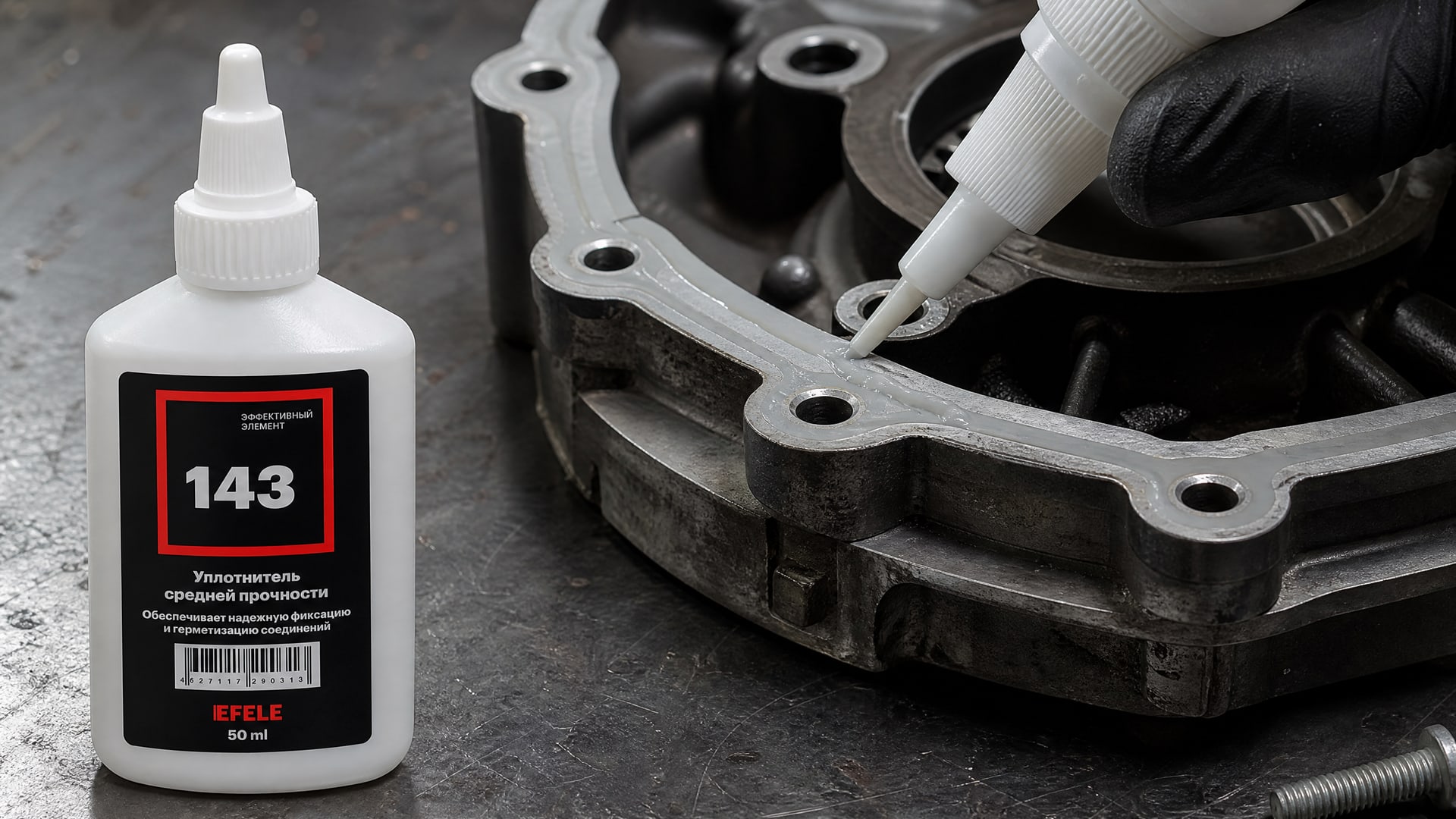

Правило: если в техдатах указано "полное отверждение 24 часа", то до этого момента узел лучше не подвергать нагрузкам и вибрациям. На практике многие закупщики ставят сборку на ночь, а на следующий день запускают оборудование. Для герметизации фланцевых соединений двигателя идеально подходит анаэробный жидкий уплотнитель EFELE 143, который обеспечивает надежную фиксацию и герметизацию, устойчив к высоким температурам и вибрациям, поэтому при использовании таких составов выдержка становится инвестицией в надежность.

Испытание на утечки (если требуется по регламенту) проводят только после полного отверждения. Если запустить узел раньше и обнаружится течь, герметик могут сорвать потоком жидкости или газа, и придется все разбирать заново.

Когда замена вырубной прокладки на герметик невозможна

Не все фланцы двигателя подходят для замены на анаэробный формирователь прокладок.

Есть ситуации, когда герметик не поможет и нужна механическая обработка или новая прокладка.

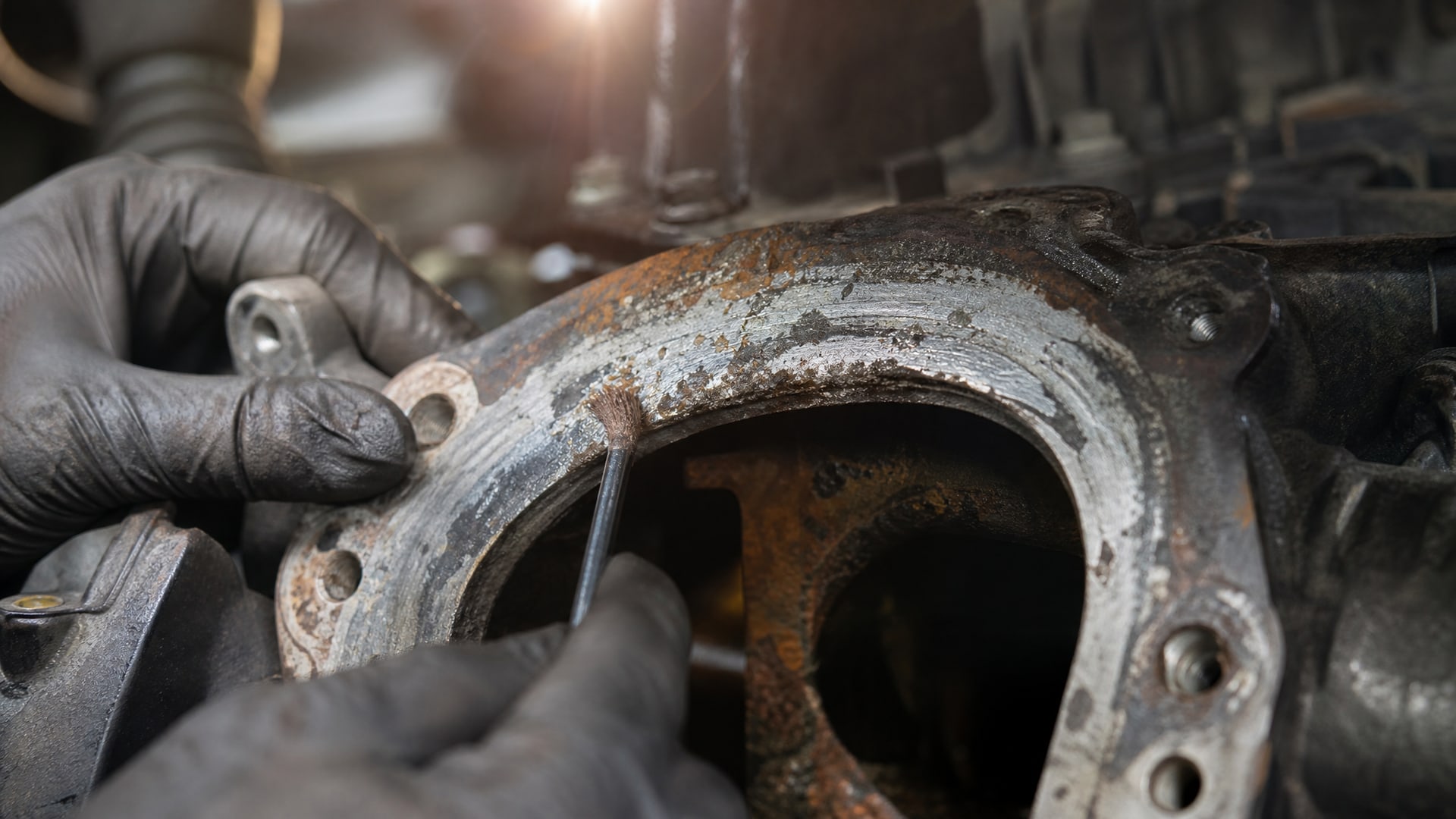

Повреждение посадочной плоскости. Если на фланце видны глубокие задиры, сколы или ржавчина, которая не убирается щеткой, поверхность нужно обработать на шлифовальном станке или сточить на токарном. Герметик забьет мелкие поры, но не закроет крупные дефекты.

Неплоскостность свыше 0,1 мм. Если фланец погнут или покороблен, анаэробный формирователь прокладок не сможет компенсировать больший зазор. В этом случае нужно либо восстановить плоскостность, либо применить обычную вырубную прокладку (у нее есть упругость) или использовать герметик с праймером (если конструкция это допускает).

Требование высокой стабильности размеров. Если в конструкции критична точная толщина прокладки (например, для регулировки зазоров или центровки вала), вырубная прокладка обязательна. Герметик создает нестабильный слой, толщину которого сложно контролировать.

Высокие давления или динамические нагрузки. На узлах с давлением выше 10 атм или при интенсивной вибрации герметик может не удержать. Нужна либо прокладка, либо герметик повышенной прочности с праймером и более долгой выдержкой.

Неизвестная конструкция. Если чертеж узла недоступен и неясно, рассчитан ли он на герметик, не стоит рисковать. Лучше сначала поставить прокладку, а потом, изучив документацию, принять решение о переходе на герметик.

Часто задаваемые вопросы

Почему герметик, выдавленный наружу, не затвердевает?

Анаэробный герметик отверждается только в отсутствие воздуха и при контакте с металлом. На воздухе он остается жидким и не полимеризуется. Именно поэтому излишки, выступившие наружу во время затяжки, удаляют ветошью до ввода узла в работу - они не помогают герметизации, а только загрязняют оборудование.

Какой зазор допустим между поверхностями фланца?

Для типовых анаэробных фланцевых герметиков рекомендуемый зазор - около 0,25 мм без праймера. Некоторые составы с активатором допускают больший зазор, но это должно быть указано в техдатах. Если зазор превышает спецификацию, герметик не отвердеет равномерно и возникнет течь.

Можно ли сразу запустить двигатель после сборки фланца?

Функциональная прочность достигается за несколько часов, но полное отверждение требует около 24 часов при комнатной температуре. На практике многие включают узел после 2–4 часов выдержки на малых нагрузках, но для гарантированной герметичности лучше выждать полное отверждение перед испытаниями и полной нагрузкой.

Что делать, если фланец слегка заржавел?

Мелкую ржавчину убирают жесткой металлической щеткой, потом протирают обезжиривающим растворителем. Если ржавчина глубокая и плоскость повреждена, нужна механическая обработка (шлифовка или сточка). Без удаления ржавчины герметик не свяжется с металлом.

Нужен ли активатор (праймер) для замены вырубной прокладки?

Активатор требуется, если фланец изготовлен из пассивного металла, сильно окислен или если нужно увеличить допустимый зазор. Решение принимают по техдатам конкретного герметика. На обычных железных или стальных фланцах с хорошей подготовкой активатор часто не требуется.

Заключение

Замена вырубной прокладки фланца двигателя на анаэробный формирователь прокладок - это рациональное решение для срочного ремонта, но не универсальный способ. Успех на 80 % зависит от подготовки поверхности: чистота, сухость и отсутствие дефектов решают половину задачи. Нанесение тонким валиком, быстрая сборка и выдержка до полного отверждения - остальные условия надежной герметизации. Если фланец поврежден, покороблен или имеет неплоскостность более 0,1 мм, герметик не поможет, нужна механическая обработка. Перед переходом на герметик проверьте, что конструкция узла его допускает - в спецификации или чертеже это должно быть указано явно. При соблюдении этих правил герметик держит герметичность несколько месяцев, что достаточно для планового ремонта или замены прокладки в удобное время.
