Рефрактометр для СОЖ: как правильно определить концентрацию водосмешиваемой эмульсии

Рефрактометр - самый простой и удобный полевой инструмент для контроля концентрации водосмешиваемой СОЖ на производстве. Однако многие специалисты ошибаются, думая, что прибор сразу показывает процент смазки в эмульсии. На самом деле рефрактометр измеряет показатель преломления жидкости, а итоговая концентрация получается после умножения этого показания на специальный коэффициент коррекции, который индивидуален для каждой СОЖ и указан в ее паспорте.

Статья объясняет, как правильно использовать рефрактометр, какие коэффициенты применять для разных смазок, как калибровать прибор и какие ошибки приводят к неправильным измерениям. Информация полезна инженерам, закупщикам и техническим специалистам, которые отвечают за поддержание рабочей концентрации СОЖ в системах металлообработки.

Как работает рефрактометр и что он на самом деле измеряет

Рефрактометр - это оптический прибор, который измеряет, как жидкость преломляет свет.

Величину преломления выражают в единицах шкалы Brix (°Bx) или показателе преломления (nD). Для водосмешиваемых СОЖ прибор реагирует не только на присутствие самой смазки, но и на любые другие вещества в жидкости, которые меняют оптические свойства: дополнительное масло, примеси, соли из жесткой воды.

Поэтому показание рефрактометра - это условная единица, а не готовый результат. Чтобы узнать реальную концентрацию, нужно применить формулу:

Концентрация СОЖ (%) = показание рефрактометра × коэффициент коррекции

Например, если прибор показал 3,5 °Bx, а коэффициент коррекции конкретной СОЖ равен 2,0, то рабочая концентрация составляет 3,5 × 2,0 = 7,0 %. Это и есть действительная доля смазки в эмульсии.

Где найти коэффициент коррекции и как его использовать

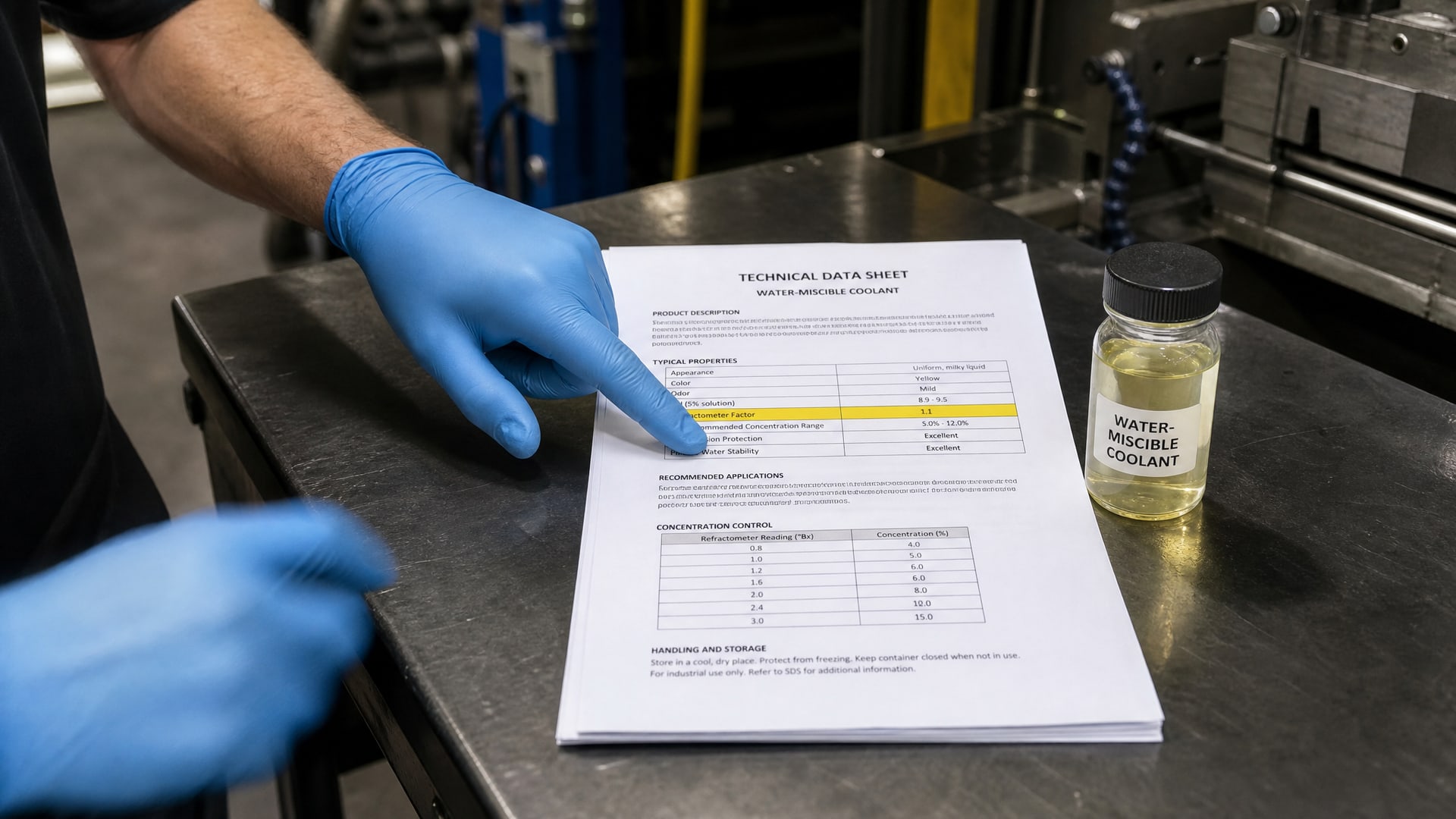

Коэффициент коррекции (refractometer factor, rF) - это индивидуальный параметр каждой водосмешиваемой СОЖ, рассчитанный производителем в лабораторных условиях.

Он всегда указан в техническом листе данных (TDS) или на этикетке упаковки смазки.

Коэффициент может варьироваться от примерно 0,8 до 2,0 и выше. Разные СОЖ имеют разные коэффициенты, потому что они содержат разные наборы эмульгаторов, присадок и базовых компонентов, которые по-разному преломляют свет. Использовать «универсальный» коэффициент нельзя - это приведет к систематической ошибке во всех измерениях.

При смене СОЖ на системе обязательно нужно изменить коэффициент в записях контроля. Если вы переводите станок с одной смазки на другую, убедитесь, что новый коэффициент учтен в рабочей инструкции. Многие производственные ошибки появляются именно потому, что коэффициент не обновили после замены смазки.

Калибровка рефрактометра: почему вода имеет значение

Перед каждым измерением рефрактометр нужно обнулить (откалибровать) на чистой воде.

Это критически важный этап, потому что показания прибора зависят от свойств самой жидкости, которой вы работаете.

Правило простое: калибруйте прибор на той же воде, которой готовите рабочую эмульсию. Если вы смешиваете СОЖ с дистиллированной водой, то и калибровку делайте на дистиллированной. Если на производстве используется водопроводная вода, то калибруйте на водопроводной. Жесткость воды, наличие солей и примесей влияют на ее оптические свойства, и эта разница может сместить результаты на 0,5–1,0 % в концентрации.

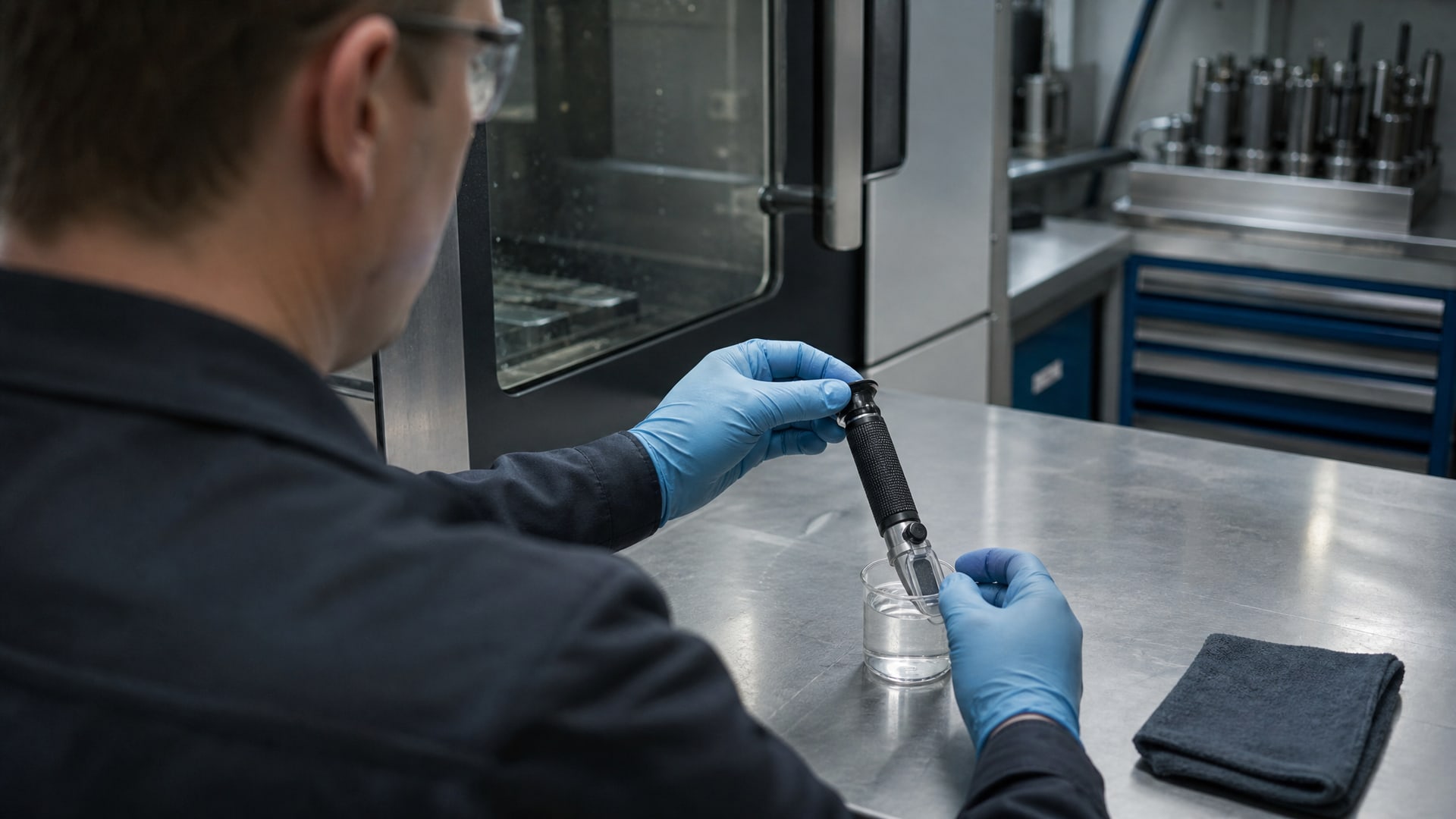

Техника калибровки стандартная: нанесите каплю воды на призму прибора (или в окуляр, в зависимости от конструкции), закройте крышку и установите прибор так, чтобы видеть границу раздела света и тени. Используя регулировочный винт, совместите эту границу с нулевой отметкой шкалы. После этого прибор готов к измерению.

Отбор пробы и типичные ошибки при измерении

Результат измерения зависит не только от коэффициента и калибровки, но и от качества пробы.

Многие ошибки начинаются на этапе отбора жидкости из системы.

Правила отбора пробы

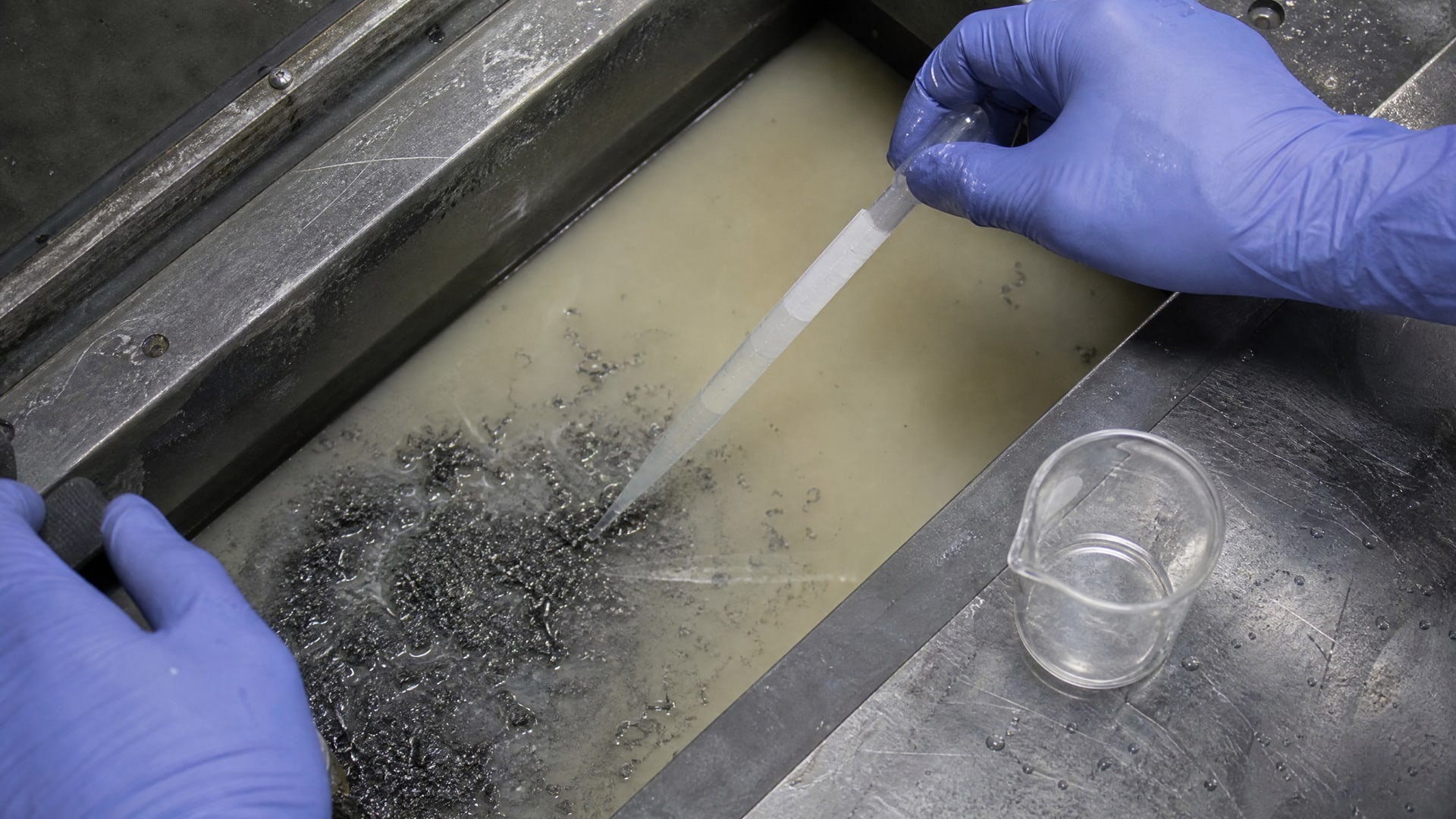

• Берите пробу из середины жидкости, не с поверхности, где часто образуется пена, и не со дна, где скапливаются остатки стружки и осадок.

• Перемешайте жидкость перед отбором, чтобы эмульсия была однородной. Если в системе долгое время не было хорошей циркуляции, масло и вода могут расслоиться.

• Используйте чистую, сухую посуду; остатки предыдущей пробы или воды исказят результат.

• Дайте образцу время остыть или прогреться до комнатной температуры. Температура жидкости влияет на показатель преломления: при нагреве показания обычно падают.

Влияние посторонних масел на результат

Одна из главных ошибок - забывать, что рефрактометр чувствителен ко всем маслам в эмульсии, а не только к целевой СОЖ. Если в систему попало гидравлическое масло, трансмиссионное масло или любое другое, рефрактометр покажет завышенное значение. После умножения на коэффициент вы получите ложно высокую концентрацию СОЖ, хотя на самом деле система загрязнена.

Если вы подозреваете загрязнение посторонними маслами, имеет смысл подтвердить результат рефрактометра методом титрования. Титрование - это лабораторный анализ, в котором используется кислота (HCl), и этот метод отражает именно содержание щелочных компонентов основной СОЖ, игнорируя посторонние масла.

Рабочие диапазоны концентрации для разных операций

В технических листах СОЖ указаны рекомендуемые диапазоны концентрации для разных видов обработки.

Эти диапазоны варьируются в зависимости от материала, операции и требуемых свойств эмульсии.

Тип операции	Типичный диапазон концентрации
Фрезерование чугуна	5–8 %
Фрезерование алюминия	3–5 %

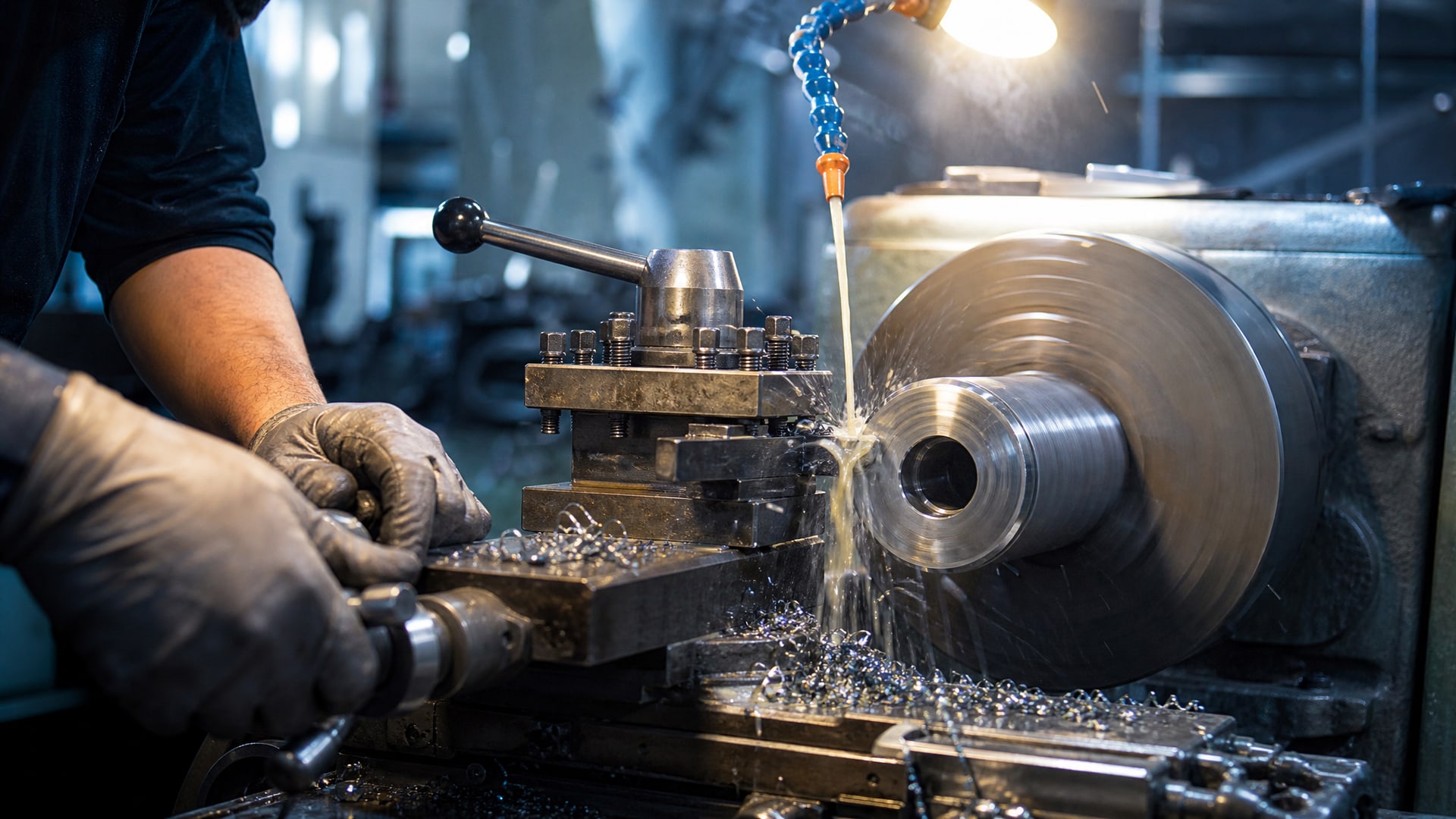

Токарная обработка стали	6–8 %
Шлифование	7–10 %
Глубокое сверление	5–8 %

На практике для многих водосмешиваемых СОЖ рекомендуемая концентрация лежит в диапазоне 5–15 %, но конкретное значение для вашей смазки нужно уточнить в паспорте продукта. Если концентрация ниже нижней границы, эмульсия теряет смазывающие свойства и режущий инструмент работает с повышенным трением. Если выше верхней границы, возрастают затраты на смазку, часто без улучшения качества обработки, и при этом может увеличиться дымообразование и неприятный запах.

Практический пример расчета концентрации рефрактометром

Предположим, на вашем производстве используется водосмешиваемая СОЖ с коэффициентом коррекции 1,5.

Вы провели калибровку прибора на той же воде, которой готовите эмульсию, и нанесли пробу жидкости из системы на призму.

Прибор показал 4,0 °Bx. Подставляем значения в формулу:

Концентрация = 4,0 × 1,5 = 6,0 %

Это означает, что в системе содержится 6 % смазки и 94 % воды. Если по паспорту рабочий диапазон для вашей операции составляет 5–8 %, то концентрация находится в норме. Если бы показание было 2,5 °Bx, то концентрация составила бы 2,5 × 1,5 = 3,75 %, что ниже нижнего предела, и нужно было бы добавить концентрат смазки в систему.

Выбор рефрактометра: на что обратить внимание

При выборе прибора для контроля концентрации СОЖ важно убедиться, что его шкала охватывает нужный диапазон.

Для водосмешиваемых СОЖ в металлообработке обычно подходят рефрактометры с диапазоном по шкале Brix от 0 до 20 %. Такой диапазон позволяет измерять концентрации примерно от 0 до 15–20 % в зависимости от коэффициента конкретной смазки.

Для точного определения концентрации водосмешиваемой СОЖ, таких как EFELE CF-627, на практике используют специализированные рефрактометры с удобной шкалой. Прибор должен быть откалиброван и обслуживаться согласно инструкции производителя. Важнее всего не марка или модель прибора, а его способность показать шкалу Brix с нужной точностью и возможность правильной калибровки.

Цифровые рефрактометры удобнее в использовании (быстрее дают результат, не требуют оценки на глаз), но ручные приборы часто надежнее и проще в уходе. В обоих случаях точность определяется качеством оптики, правильной калибровкой и применением верного коэффициента, а не конструкцией прибора.

Альтернативные методы: когда рефрактометр недостаточен

Рефрактометр - быстрый и удобный инструмент, но он не универсален.

В некоторых ситуациях результаты рефрактометра нужно проверить другим методом.

Титрование как подтверждающий метод

Титрование - это лабораторный анализ, в котором из пробы вытягивают щелочные компоненты СОЖ кислотой (обычно HCl) и считают объем кислоты, использованный на полную нейтрализацию. Этот метод показывает именно количество активных щелочных веществ смазки, а не просто наличие любого масла. Если рефрактометр дал высокий результат, но титрование показало низкую концентрацию, значит в системе есть посторонние масла, которые рефрактометр принял за целевую смазку.

Титрование требует лабораторного оборудования и специальной подготовки, поэтому на производстве его используют не для ежедневного контроля, а как проверку при подозрении на загрязнение или как периодическую верификацию рефрактометра (например, раз в месяц или квартал).

Когда результаты расходятся

Если показания рефрактометра и результаты титрования различаются на 1–2 % и более, это сигнал к проверке системы СОЖ. Возможные причины: загрязнение посторонними маслами, выход из строя фильтра, длительное хранение жидкости без перемешивания или неправильный коэффициент коррекции.

Ошибки и заблуждения при использовании рефрактометра

«Рефрактометр сразу показывает процент смазки»

Это самое частое заблуждение. На самом деле прибор показывает условную единицу шкалы Brix, и процент получается только после умножения на коэффициент. Без коэффициента число на шкале не имеет смысла.

«Коэффициент один и тот же для всех смазок»

Каждая водосмешиваемая СОЖ имеет свой коэффициент, рассчитанный в лабораторных условиях. Если вы смешаете коэффициент одной смазки с показаниями другой, ошибка может составить 30–50 % в итоговой концентрации.

«Можно калибровать любой чистой водой»

Калибровку нужно проводить на той же воде, которой разводят смазку. Если калибровать на дистиллированной, а измерять жидкость, приготовленную на водопроводной воде, результаты будут смещены.

«Если показание высокое, концентрация точно высокая»

Это верно только при условии, что система чиста и в ней нет посторонних масел. Если в эмульсию попало гидравлическое масло, показание рефрактометра станет завышенным, и вы примете загрязнение за нормальное состояние системы.

«Температура жидкости не влияет на результат»

На самом деле температура влияет на показатель преломления. Горячая жидкость обычно показывает меньшее значение на шкале. Поэтому пробу рекомендуется охладить до комнатной температуры перед измерением или учитывать поправку на температуру, если она указана в инструкции прибора.

Часто задаваемые вопросы

Как правильно пользоваться рефрактометром для эмульсии СОЖ?

Откалибруйте прибор на чистой воде, которой готовится эмульсия, нанесите пробу смазки на призму, закройте крышку, посмотрите в окуляр и прочитайте значение на шкале Brix. Умножьте это значение на коэффициент коррекции конкретной СОЖ из паспорта продукта. Результат - рабочая концентрация в процентах. Вся процедура занимает 1–2 минуты.

Где указан коэффициент коррекции рефрактометра?

Коэффициент коррекции (refractometer factor, rF) всегда указан в техническом листе данных (TDS) смазки или на этикетке упаковки. Если вы не нашли его ни в паспорте, ни на упаковке, свяжитесь с поставщиком или производителем смазки - они обязаны предоставить эту информацию.

Почему результаты рефрактометра иногда не совпадают с титрованием?

Рефрактометр реагирует на все масла в жидкости, включая посторонние, а титрование определяет только щелочные компоненты целевой СОЖ. Если результаты различаются, это может означать, что в систему попало гидравлическое, трансмиссионное или другое масло. Проверьте систему на герметичность и загрязнение.

Как калибровать рефрактометр перед измерением концентрации?

Используйте ту же воду, которой готовится эмульсия (дистиллированную, водопроводную или смешанную - в зависимости от вашей практики). Капните ее на призму прибора, закройте крышку и установите границу раздела света и тени точно на нулевую отметку шкалы, используя регулировочный винт. После этого прибор готов к измерению.

Какую концентрацию СОЖ считают оптимальной при фрезеровании и шлифовании?

Это зависит от конкретной смазки и материала. Для фрезерования обычно рекомендуют 5–8 %, для шлифования 7–10 %. Точные значения для вашей СОЖ указаны в техническом листе данных, раздел «Рекомендуемые концентрации» или «Application» (применение).

Заключение

Рефрактометр - надежный и доступный инструмент для контроля концентрации водосмешиваемой СОЖ, но правильный результат зависит от понимания, что прибор измеряет не процент напрямую, а показатель преломления, который затем пересчитывают с помощью коэффициента коррекции конкретной смазки. Ключ к точным измерениям - правильная калибровка на нужной воде, использование правильного коэффициента из паспорта продукта, чистая и репрезентативная проба, а также проверка результата при подозрении на загрязнение системы посторонними маслами.

На практике рекомендуется проверять концентрацию рефрактометром один-два раза в неделю, ведя записи в журнале контроля. Если результаты начинают расходиться с нормой или рефрактометр дает показания, которые кажутся необычно высокими, проведите титрование или проверьте систему на утечки и загрязнение. Такой системный подход обеспечивает стабильное качество обработки и продлевает срок службы СОЖ.
