ПТФЭ-покрытия для крепежа

Надежность резьбовых соединений напрямую зависит от качества их затяжки и фрикционных характеристик, которые определяют целостность скрепляемой конструкции.

Достичь расчетного усилия натяжения возможно только при обеспечении стабильного коэффициента закручивания. Однако суровые условия эксплуатации металлического крепежа часто приводят к потере его первоначальных свойств.

Высокие температуры, вибрационные нагрузки и коррозионно-активные среды порождают типичные проблемы с крепежом:

• Непредсказуемое трение в резьбе, вследствие чего соединение либо недостаточно затянуто, либо перетянуто
• Неравномерная затяжка фланцевых соединений, приводящая к деформации стыковой поверхности и нарушению герметичности
• Коррозионное разрушение крепежа, которое снижает механические характеристики, портит внешний вид и затрудняет последующий демонтаж
• Фреттинг-коррозия, развивающаяся из-за вибрационных воздействий и микроперемещений в неподвижных соединениях

Политетрафторэтиленовые покрытия для крепежа

Применение антифрикционных твердосмазочных покрытий (АТСП) является одним из наиболее результативных методов повышения надежности и долговечности металлического крепежа.

Такие материалы разработаны российской компанией Modengy. Линейка АТСП на основе политетрафторэтилена – MODENGY 1010, MODENGY 1011 и MODENGY 1014 – обеспечивает надежную защиту крепежных элементов от коррозии при любых условиях эксплуатации.

Присутствующие в составе покрытий для крепежа MODENGY частицы ПТФЭ эффективно нормализуют трение при сборке и исключают проблему «закусывания» резьбы.

АТСП MODENGY наносятся стандартными методами: в центрифугах или посредством распыления. Допускается нанесение нескольких слоев с общей толщиной 5-15 мкм. Полимеризация покрытий для крепежа осуществляется при температуре +180-200 °С.

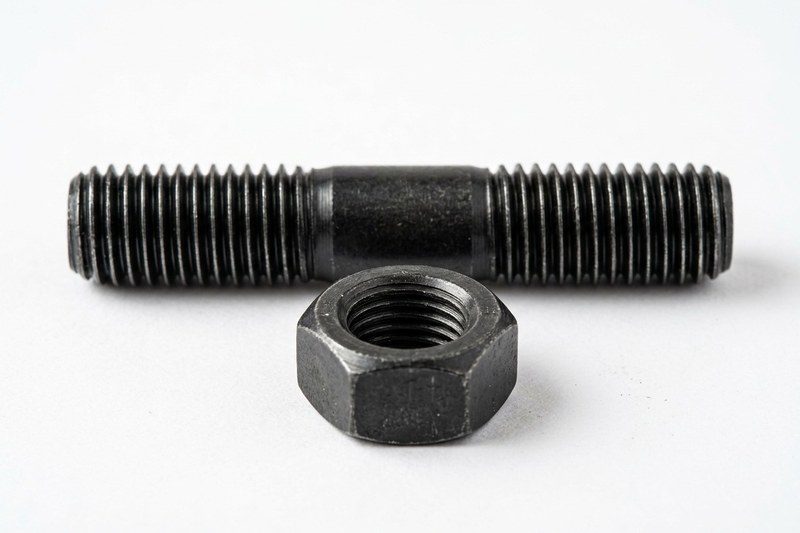

MODENGY 1010 и MODENGY 1011 характеризуются идентичной несущей способностью (1250 МПа), функционируют в одинаковом температурном диапазоне (-70…+250 °С) и обеспечивают защиту от коррозии в течение 500 часов согласно тесту в соляном тумане. Оба ПТФЭ-покрытия полностью высыхают за час при нагреве до +180 °С. Различие заключается в цветовом исполнении: MODENGY 1010 имеет черный глянцевый вид, MODENGY 1011 – серебристый.

МОДЕНГИ 1010 был протестирован на крепеже М10 (класс прочности 10.9) в течение пяти циклов сборки-разборки и продемонстрировал минимальный и постоянный коэффициент трения (отклонение ±0,01). При аналогичных испытаниях крепежа без покрытия зафиксирована вариация фактического усилия натяжения до двух раз.

Покрытие MODENGY 1014 содержит в своем составе помимо ПТФЭ дисульфид молибдена, который обеспечивает характерный серый оттенок и усиленные противозадирные характеристики. Несущая способность этого АТСП в два раза превышает показатели предыдущих вариантов (2700 МПа), а коррозионная защита достигает 672 часов в соляном тумане. Полимеризация при +200 °С занимает 40 минут, рабочий диапазон температур составляет -75…+255 °С.

Оптимальный выбор конкретного АТСП определяется спецификой решаемой задачи, конструктивными особенностями изделия и факторами эксплуатационного воздействия.

Преимущества ПТФЭ-покрытий MODENGY для крепежа

Высокая результативность политетрафторэтиленовых покрытий MODENGY подтверждена практическим опытом их использования на крепежных элементах различного оборудования.

Способность эффективно решать задачи повышенной сложности обеспечивается оптимальным комбинированием характеристик АТСП:

• Превосходной антикоррозионной защитой
• Химической инертностью к агрессивным веществам (кислотам, щелочам, нефтепродуктам)
• Постоянными фрикционными параметрами
• Выраженными противозадирными качествами
• Удобством и технологичностью нанесения
