Избыточное пенообразование в циркуляционной системе станка с ЧПУ - частая причина потери производительности, ухудшения качества обработки и преждевременного выхода оборудования из строя. Когда в водосмешиваемой СОЖ появляется обильная пена, это не всегда указывает на дефект самой жидкости. Чаще проблема кроется в совокупности факторов: качестве воды, конструкции возвратной системы, концентрации эмульсии, подсосе воздуха или загрязнении посторонними веществами. Понимание механизма образования пены и методов ее диагностики позволяет закупщикам и техническим специалистам быстро выявить корень проблемы и выбрать наиболее эффективное решение - часто без замены жидкости.
Эта статья разберет, почему пена возникает в водосмешиваемых СОЖ, какие признаки указывают на критическую ситуацию, и какие конкретные шаги предпринять для восстановления нормальной работы циркуляционной системы.
Пена возникает, когда воздух захватывается в объем жидкости и удерживается там на длительное время вместо того, чтобы выйти на поверхность.
В циркуляционной системе станка с ЧПУ этот процесс начинается на входе насоса и усиливается турбулентностью потока. Структура пены стабилизируется поверхностно-активными веществами (ПАВ) в составе водосмешиваемой СОЖ - те же молекулы, которые удерживают воду и масло в однородной эмульсии, одновременно препятствуют слипанию пузырьков воздуха.
Высокое давление в напорных линиях, неудачная конструкция обратных потоков, узкие изломы шлангов и особенно «водопады» - когда жидкость льется в бак с высоты - усиливают захват воздуха. Чем больше воздухо-жидкостного контакта и чем выше энергия турбулентности, тем быстрее растет объем пены. При этом вязкость жидкости, ее поверхностное натяжение и баланс ПАВ определяют, как долго пузырьки остаются стабильными вместо того, чтобы коллапсировать и выпустить воздух.
Важно понимать, что само пенообразование - нормальный физический процесс. Проблема возникает, когда пена не разрушается достаточно быстро в баке перед возвратом в систему. Если время отстоя жидкости в баке короче, чем требуется для дегазации, пена попадает обратно в циркуляцию, замыкая порочный круг и еще больше нарушая работу насоса.
Один из главных факторов - параметры воды, используемой для разведения концентрата. Слишком мягкая вода часто усиливает пенообразование, потому что в ней недостаточно ионов кальция и магния, которые помогают стабилизировать эмульсию в определенном диапазоне. Жесткость воды обычно измеряют в пересчете на карбонат кальция (CaCO₃) по методу ASTM D1126. Отраслевые материалы рекомендуют перед заменой самой СОЖ сначала проверить жесткость воды в имеющейся системе: часто коррекция этого параметра решает проблему пены за счет восстановления баланса эмульсии.
Если вода пришла из новой скважины или после изменения системы водоподготовки, ее следует сравнить со старой пробой. Не менее важно исключить попадание в систему деминерализованной или дистиллированной воды - такая вода может резко сдвинуть баланс ПАВ и вызвать критическое пенообразование даже при нормальной СОЖ.
Чрезмерно высокая концентрация СОЖ часто воспринимается как гарантия лучшей смазки и охлаждения, но на практике повышает поверхностную активность жидкости и ее склонность к пенообразованию. Когда в том же объеме воды растворено больше молекул ПАВ и масла, пузырьки воздуха легче стабилизируются. Стандартная концентрация водосмешиваемой СОЖ обычно составляет 5-10 % масла в зависимости от типа операции и рекомендации производителя; превышение этого диапазона редко дает преимущество, а часто порождает именно избыточное пенообразование.
Проверка фактической концентрации показывает простой рефрактометр или титрование по методу ASTM. Если измеренная концентрация на 20-30 % выше нормы, первый шаг - разбавить эмульсию чистой водой надлежащего качества. Часто этого достаточно для значительного снижения пены.
Герметичность циркуляционной системы критична для предотвращения аэрации. Подсос воздуха может происходить в нескольких местах: через трещины или плохо затянутые соединения шлангов, через уплотнения насоса при его работе в режиме кавитации, через входной патрубок насоса, если уровень жидкости в баке упал ниже нормы, или через сквозные отверстия в стенке бака.
Низкий уровень СОЖ в баке - одна из самых частых причин подсоса. Когда уровень падает на 10-15 см ниже нормального, впуск насоса начинает засасывать воздух вместе с жидкостью. Даже небольшой подсос воздуха при циркуляции с расходом 50-150 л/мин приводит к видимому пенообразованию. Поэтому первый этап диагностики - проверить уровень в баке и убедиться, что он поддерживается автоматической системой долива или регулярным контролем вручную.
Способ, которым жидкость возвращается в бак, сильно влияет на пенообразование. Если возвратная линия расположена высоко над поверхностью жидкости и жидкость падает в бак с высоты 30-50 см как водопад, это гарантированно создает обильную пену. Турбулентность и энергия удара разбивают струю на капли, захватывая большой объем воздуха. Аналогично плохо работают узкие, извилистые возвратные линии с острыми углами - они создают локальные зоны высокой скорости потока, где воздух вновь захватывается и смешивается.
Эффективная конструкция предусматривает погруженный (субмергированный) возврат - трубка, которая входит в жидкость под поверхностью, или хотя бы изогнутый конец возвратной линии, направленный вниз под углом, чтобы минимизировать брызгообразование. Кроме того, диаметр возвратной линии должен быть достаточным для поддержания умеренной скорости потока: слишком узкий канал приводит к избыточному давлению и турбулентности.
Остатки моющих средств, шампуней, обезжиривающих жидкостей или даже обычного стирального порошка в системе могут полностью нарушить баланс эмульсии и резко усилить пенообразование. Эти вещества содержат мощные ПАВ, которые часто несовместимы с пакетом присадок в водосмешиваемой СОЖ и действуют как стабилизаторы пены. Даже следы таких загрязнений (0,1-0,5 % по объему) могут вызвать критическое пенообразование.
Источником загрязнения могут быть плохо промытые детали, изношенные уплотнения в рабочем узле станка или попадание производственного моющего раствора при техническом обслуживании. Если проблема пены появилась внезапно без изменений в самой жидкости, стоит проверить, не проводилось ли недавно мытье системы охлаждения станка или замена каких-либо уплотнений. Удаление таких загрязнений часто требует промывки системы и полной замены или глубокой фильтрации старой жидкости.
С течением времени водосмешиваемая СОЖ подвергается окислению, микробному загрязнению (биопоражению) и механическому износу пакета присадок. Антипенные компоненты, которые входят в состав концентрата, постепенно расходуются в процессе работы и частично удаляются при фильтрации вместе с загрязнениями. Если фильтрация в системе особенно интенсивна (например, использование микрофильтров менее 5 микрон), полезные антипенные молекулы могут вымываться быстрее, чем требуется, и эффективность дегазации заметно снизится.
Микробный рост в старой жидкости нарушает стабильность эмульсии, вызывая ее расслоение. Деградировавшая эмульсия теряет способность эффективно удерживать воду и масло вместе, и система пены разрушается менее активно. В результате - вместе с повышением общей нестабильности жидкости растет и пенообразование.
Начните с простого: убедитесь, что уровень СОЖ в баке находится в рекомендуемом диапазоне (обычно отмечен на стенке бака или в документации станка). Если уровень низкий, это может быть причиной подсоса воздуха. Добавьте жидкость до нормы и наблюдайте, снизилась ли пена при повторном запуске циркуляции. Если уровень падает регулярно без видимой причины, возможна утечка через уплотнения или микротрещины в шлангах. Осмотрите область вокруг бака и шлангов на влажность и следы масляной пленки.
Проверьте герметичность всех соединений шлангов, в особенности на входе насоса и на возвратной линии. Даже небольшой свист или видимый туман масла вокруг соединения указывают на подсос воздуха. Затяните соединения вручную или специальным ключом, убедитесь, что уплотнительные кольца не высохли и не повреждены.
Возьмите пробу воды из системы (или из того источника, которым пополняется бак) и проверьте ее жесткость. Лабораторный анализ по методу ASTM D1126 даст точное значение. Если жесткость ниже 50 мг/л CaCO₃, вода считается мягкой и может способствовать пенообразованию. В этом случае рекомендуется либо использовать другой источник воды, либо добавить в воду небольшое количество минерализации (растворенные соли кальция) перед смешиванием с концентратом. Обратный осмос и дистилляция дают слишком мягкую воду и не подходят без последующей минерализации.
Также проверьте, нет ли в воде посторонних загрязнений: проведите визуальный осмотр на предмет мутности, запаха или изменения цвета. Если вода пахнет хлором, это может указывать на избыток хлорирующих агентов, которые способны нарушить пакет присадок в СОЖ.
Используйте рефрактометр, чтобы быстро оценить массовую концентрацию масла в системе. Если показатель превышает нормальный диапазон на 20 % и выше, это прямой признак завышенной концентрации. Если концентрация находится в норме, но пена все равно велика, проблема лежит в другой области (воздух, вода, система).
При необходимости более точного анализа проведите титрование по ASTM или похожему методу: это дает точную долю масла и воды с погрешностью не более 0,5 %. Таким образом вы подтвердите, что концентрация действительно соответствует рекомендуемой или выявите необходимость разбавления.
Визуально проследите путь возвратной жидкости от коллектора форсунок до входа в бак. Проверьте, падает ли жидкость с высоты (видны ли брызги, водопады) или входит ниже поверхности жидкости. Если конец возвратной трубки находится над поверхностью на высоте более 5-10 см, это гарантированный источник аэрации.
Также обратите внимание на форму шлангов: узкие петли, острые углы и перегибы создают локальные зоны высокого давления, где воздух может захватываться. Если возможно, реконфигурируйте трассировку возвратной линии так, чтобы она входила в жидкость под углом или горизонтально погруженной трубкой.
Если диагностика в полевых условиях не дала четкого ответа, возьмите пробу жидкости объемом 500-1000 мл и отправьте на лабораторный анализ. Стандартный быстрый тест по ASTM D3601 (так называемый «бутылочный тест») требует около 45 секунд активного встряхивания пробы в специальной бутылке и затем измерение высоты образовавшейся пены и времени ее оседания. Этот тест помогает сравнить две разные жидкости или одну жидкость при разных условиях (например, до и после фильтрации).
Более детальный анализ дает ASTM D3519, который измеряет рост объема низковязкой водной жидкости из-за пенообразования при высоком сдвиге. Эти тесты дают объективное численное значение склонности жидкости к пене и помогают выбрать правильный корректирующий шаг.

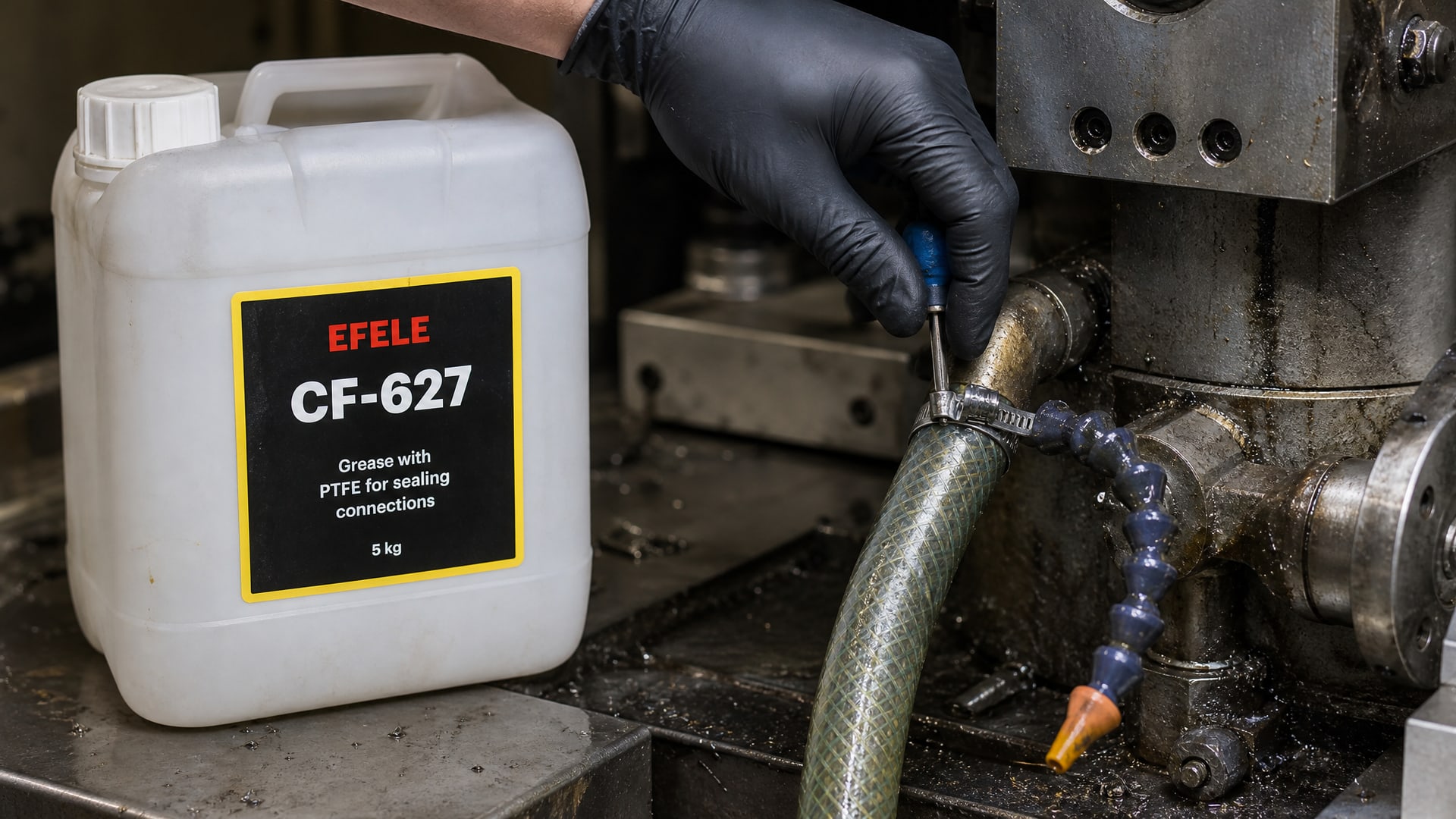

Герметизация системы - первый и часто самый эффективный шаг. Замените износившиеся резиновые уплотнения на входе и выходе насоса, затяните все соединения шлангов, проверьте целостность шлангов на предмет трещин и микропробоин. Если входной шланг проходит на воздухе перед входом в насос, поднимите бак или удлините входной шланг так, чтобы насос располагался ниже поверхности жидкости - это создаст положительный напор и предотвратит подсос.

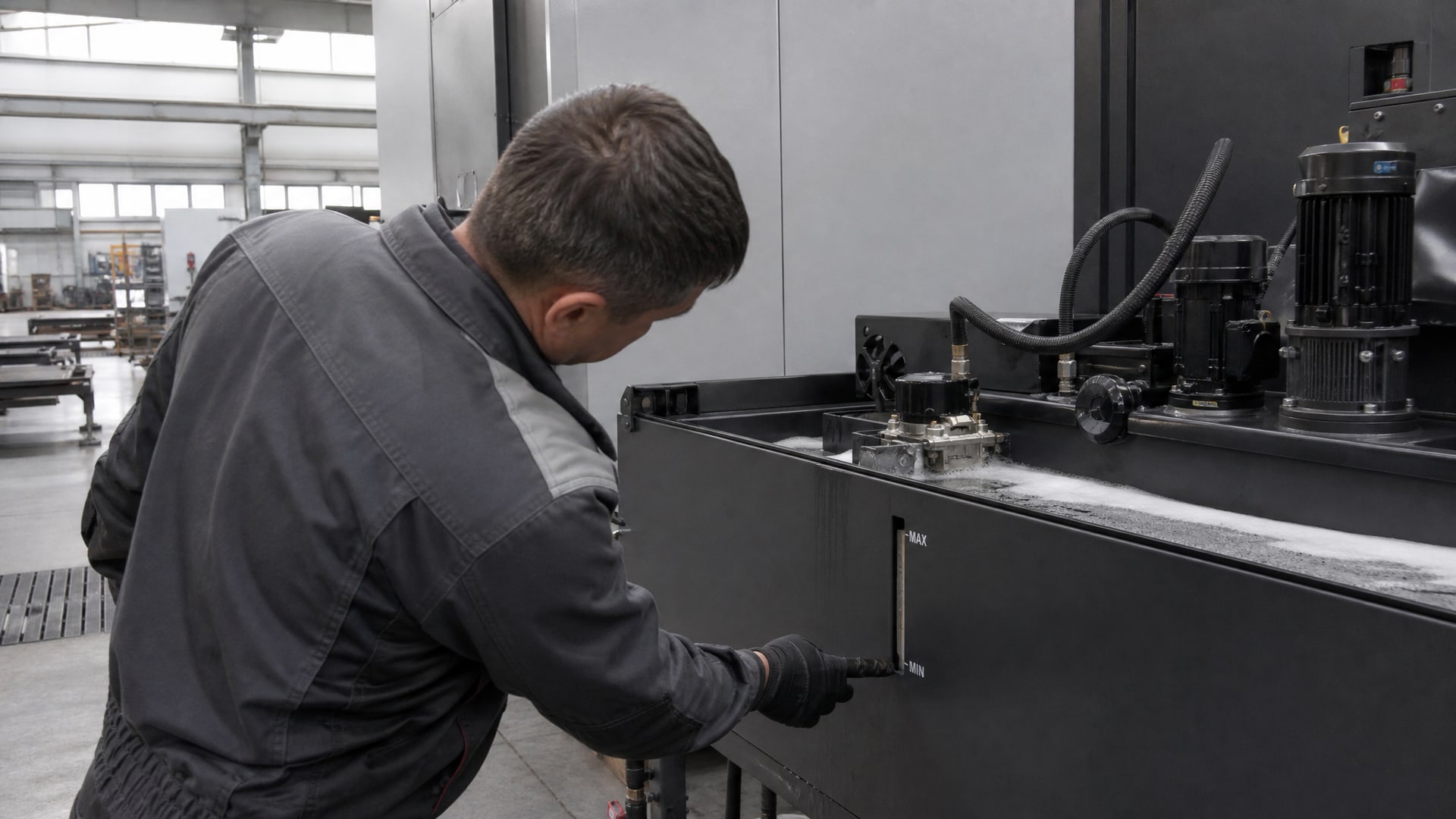

Регулярно проверяйте уровень жидкости в баке и поддерживайте его на отметке, указанной производителем. Если в системе есть датчик уровня, убедитесь, что он работает корректно и своевременно срабатывает при низком уровне.
Переконфигурируйте возвратную линию так, чтобы жидкость входила в бак ниже поверхности, под небольшим углом или через изогнутый тройник. Если невозможно переделать трассировку, установите погруженную трубку, которая пропустит жидкость под поверхность без образования «водопадов». Убедитесь, что диаметр возвратного шланга соответствует расчетному расходу: узкий шланг создает высокое давление и турбулентность.
Уменьшите давление нагнетания насоса, если оно превышает необходимое для обеспечения требуемого расхода и давления на форсунках. Высокое давление не только тратит энергию, но и усиливает захват воздуха.
Если анализ показал, что вода слишком мягкая, переключитесь на использование воды из другого источника (например, из муниципального водопровода вместо деионизированной) или добавьте небольшое количество водопроводной воды с нормальной жесткостью к дистиллированной. Цель - достичь жесткости в диапазоне 50-150 мг/л CaCO₃, что оптимально для большинства водосмешиваемых СОЖ.
Если концентрация эмульсии выше нормы, начните с разбавления жидкости в баке чистой водой надлежащего качества. Для системы объемом 100 л, работающей при концентрации 12 % вместо рекомендуемых 8 %, добавьте примерно 50 л воды и перемешивайте циркуляцией не менее часа. Затем проверьте новую концентрацию рефрактометром. Часто это разовое снижение концентрации значительно снижает пенообразование.
Если подозреваете загрязнение посторонними ПАВ, проведите фильтрацию жидкости через картридж среднего размера (20-50 микрон). Однако если загрязнение глубоко и фильтрация не помогает, придется заменить жидкость в баке. В этом случае перед заливкой новой жидкости промойте бак и систему чистой водой или нейтральным растворителем, чтобы удалить остатки старой жидкости и загрязнений.
При техническом обслуживании станка используйте только совместимые с СОЖ смазки и очистители; избегайте попадания мыла и бытовых чистящих средств. Если мойка проводилась, затем промойте систему чистой водой и дайте ей просохнуть перед заливкой новой эмульсии.
Если все вышеперечисленные меры не дали достаточного результата, можно добавить дополнительную антипенную присадку. Однако выбор должен быть тщательным: не все антипенные добавки совместимы с конкретной формулировкой СОЖ. Добавляйте антипенный концентрат в небольших количествах - обычно 0,3-1,0 % по объему - и проверьте эффект циркуляцией в течение часа.
Для решения проблемы пенообразования в СОЖ, особенно при использовании в станках с ЧПУ, рекомендуется обратить внимание на водосмешиваемые СОЖ с быстрой дегазацией, такие как EFELE CF-627, которые обладают хорошими антипенными свойствами и проверены на совместимость с широким спектром систем подачи. Перед применением новой присадки протестируйте ее на малой пробе жидкости в лабораторном foam-тесте (ASTM D3601), чтобы убедиться в эффективности на вашей конкретной системе.
Регулярно проверяйте жидкость на наличие бактерий и грибков. Признаки биопоражения - темный осадок, неприятный запах, расслоение эмульсии. Если обнаружены микроорганизмы, добавьте биоцид в соответствии с рекомендациями и увеличьте частоту фильтрации. В профилактических целях используйте воду с низким содержанием микробов и регулярно сливайте конденсат со дна бака (там скапливаются вода и микрочастицы).
ASTM E3265 служит актуальным стандартным руководством для оценки водосмешиваемых СОЖ и описывает, какие методы использовать для диагностики и контроля пенообразования.
Этот стандарт объединяет практические и лабораторные подходы, рекомендуя начинать с проверки условий эксплуатации (вода, концентрация, аэрация) перед заменой самой жидкости.
ASTM D3519 определяет прирост объема жидкости, вызванный пенообразованием, при стандартизованных условиях высокого сдвига. Этот метод полезен для сравнения двух партий одной и той же СОЖ или для проверки эффективности добавленной антипенной присадки на лабораторной пробе перед внедрением в производство.
ASTM D3601 описывает быстрый практический тест в бутылке, позволяющий на месте оценить склонность жидкости к пенообразованию за считанные минуты. Хотя этот метод менее точен, чем D3519, он доступен для быстрой диагностики в цехе или в полевых условиях.
ISO/TS 12927 и ISO 6247 входят в стандартизованную базу для спецификации и контроля качества металлообрабатывающих жидкостей, включая измерение пенообразования. Эти стандарты помогают производителям СОЖ и пользователям выработать единый язык при обсуждении проблем с пеной.
Использование этих стандартов в системе внутреннего контроля качества позволяет закупщикам и инженерам работать с объективными численными данными вместо субъективных впечатлений.
Пена далеко не всегда указывает на дефект саму жидкость. В большинстве случаев это результат неправильной эксплуатации системы: подсоса воздуха, завышенной концентрации, использования неподходящей воды или загрязнения. Качественная жидкость может пениться в неправильных условиях, а плохая жидкость может работать без пены, если система герметична и сбалансирована. Поэтому перед заменой СОЖ проведите полную диагностику факторов окружающей среды.
Слишком высокая концентрация увеличивает количество молекул поверхностно-активных веществ в единице объема, что стабилизирует пузырьки воздуха. Снижение концентрации до рекомендуемого уровня означает, что этих стабилизирующих молекул становится меньше, и пузырьки легче коллапсируют. Кроме того, менее насыщенная эмульсия часто обеспечивает лучший баланс между смазкой, охлаждением и антипенностью.
Антипенная присадка - это последний шаг, а не первый. Если проблема кроется в герметичности системы, качестве воды или концентрации, просто добавить присадку означает лечить симптом, а не причину. Присадка может временно скрыть проблему, но не решит ее. Кроме того, не все антипенные добавки совместимы с конкретным пакетом присадок в вашей СОЖ; неправильная добавка может вызвать расслоение эмульсии или снизить смазывающие свойства жидкости. Сначала устраните механические и технологические причины пены, затем переходите к химическому корректированию.

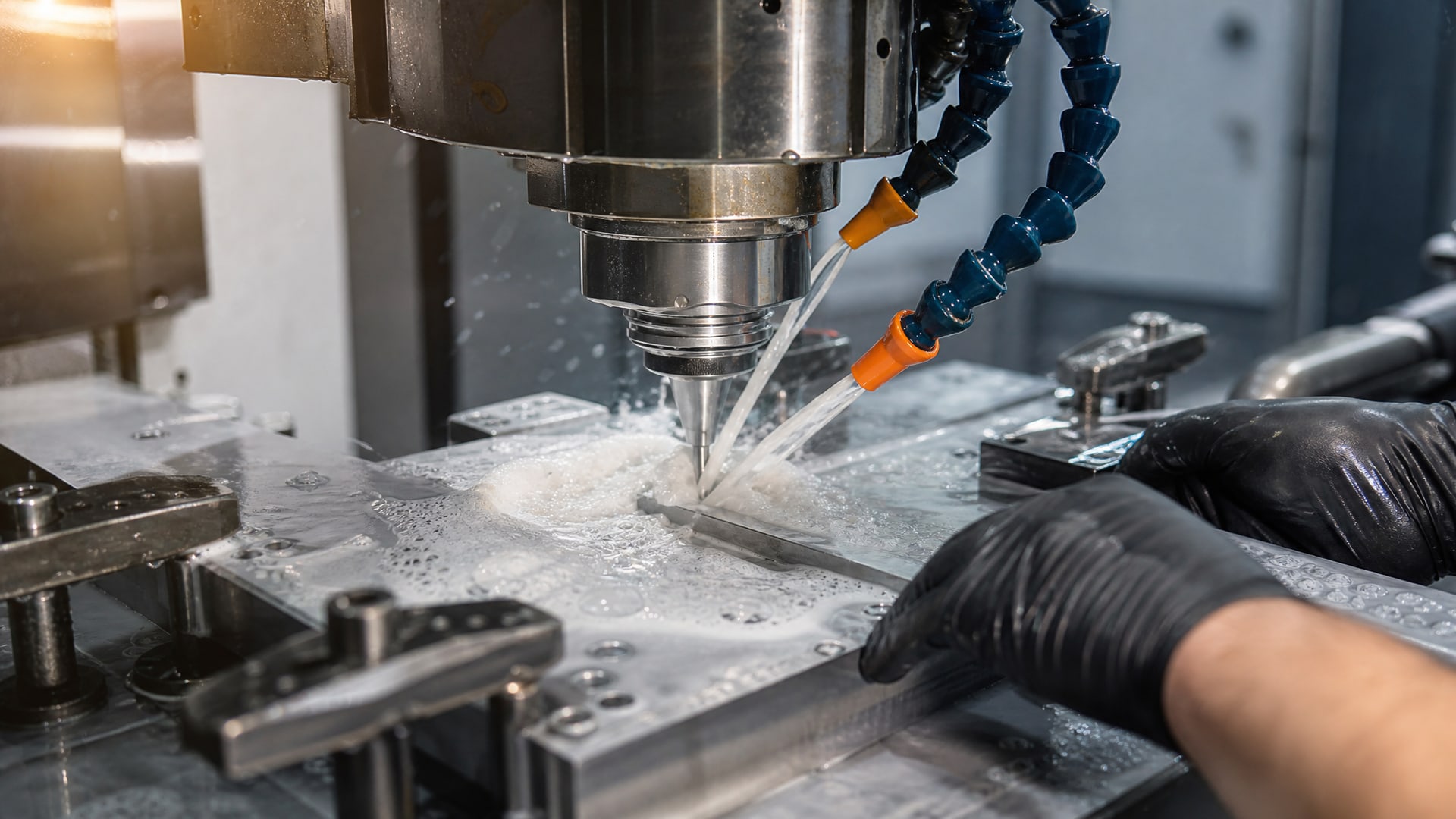

Избыточная пена нарушает подачу СОЖ через форсунки: жидкость поступает нестабильно, и охлаждение резца становится неэффективным. Температура на режущей кромке повышается, что сокращает стойкость инструмента и ухудшает качество обработки. Пена также может повредить насос, вызвав кавитацию, когда пузырьки воздуха схлопываются с высокой энергией и разрушают внутренние поверхности насоса. Кроме того, высокий уровень пены может помешать датчикам уровня жидкости работать корректно, что приводит к автоматическому отключению системы.
Если пена была решена коррекцией качества воды, следует проверять воду перед каждой заменой концентрата или через каждые 3-4 недели при интенсивной работе. Это займет не более часа на весь анализ (жесткость, чистота, микробиология) и поможет предотвратить рецидив проблемы. Если источник воды не меняется и система герметична, проверки можно снизить до одного раза в месяц или в квартал.
Избыточное пенообразование в водосмешиваемой СОЖ редко указывает на дефект самой жидкости. Гораздо чаще проблема кроется в совокупности факторов: подсосе воздуха, качестве разводящей воды, завышенной концентрации или неудачной конструкции возвратной системы. Диагностика начинается с простых шагов - проверки уровня жидкости, герметичности шлангов, измерения концентрации и осмотра конструкции бака. Только после исключения этих механических и технологических причин имеет смысл переходить к анализу самой жидкости и возможному добавлению антипенной присадки.
Ключ к быстрому и эффективному решению проблемы - систематический подход: начните с проверки герметичности и подсоса воздуха, затем оцените качество воды и концентрацию, затем модифицируйте конструкцию возвратной системы для снижения турбулентности. Используйте лабораторные foam-тесты по ASTM D3601 или ASTM D3519, чтобы объективно оценить результаты каждого корректирующего шага на вашей конкретной системе. Такой методичный подход обычно позволяет восстановить нормальную работу станка без замены жидкости и с минимальными затратами времени и ресурсов.
