Трение в узлах запорной арматуры представляет серьезную проблему для оборудования, работающего при высоких контактных нагрузках, низких скоростях скольжения и значительном повышении температуры. От того, насколько успешно удается минимизировать потери на трение, напрямую зависит долговечность клапанов и стабильность их рабочих характеристик.
Традиционные пластичные смазочные материалы малоэффективны при работе запорной арматуры – под воздействием агрессивных сред и температур +230…+250 ºС они быстро испаряются и окисляются. Даже специальные термостойкие масла не могут обеспечить надежную защиту в таких экстремальных условиях.
Эффективное решение задачи снижения трения в запорных клапанах обеспечивают специализированные антифрикционные покрытия, основанные на использовании твердых смазочных материалов.

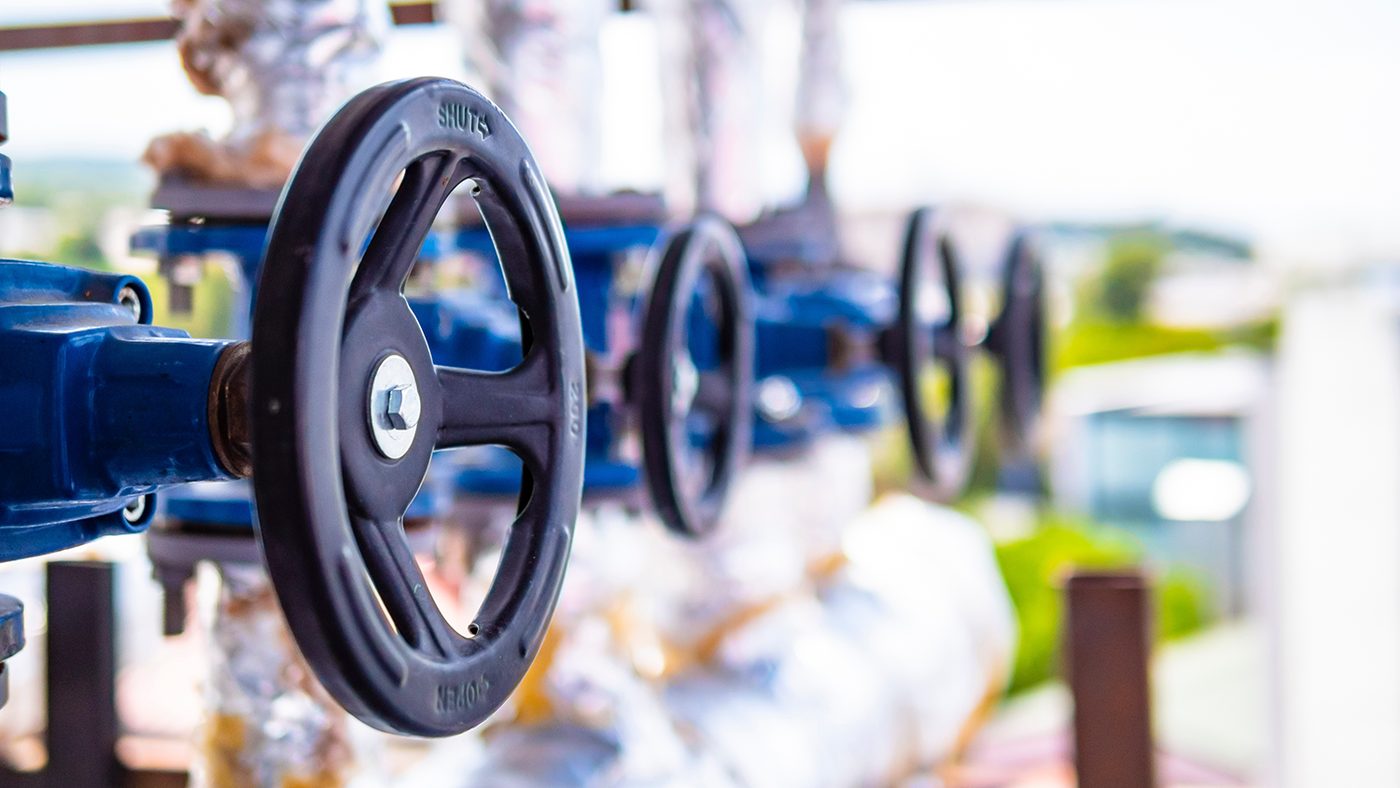

Запорные клапаны с ручным управлением или электрическим приводом широко используются на трубопроводных системах ТЭС, ТЭЦ и ГРЭС для управления потоком рабочей жидкости.
Общие потери на трение в этих механизмах зависят от интенсивности контактного взаимодействия отдельных подвижных элементов: резьбового соединения штока с направляющей втулкой, гладкой поверхности штока, взаимодействующей с уплотнительными элементами, компонентов упорного подшипника.
Твердые смазочные материалы оптимально быстро решают задачу минимизации трения в этих сопряжениях благодаря:
Технология твердой смазки полностью реализуется путем нанесения на поверхности деталей запорных клапанов специальных антифрикционных твердосмазочных покрытий (АТСП).
Антифрикционные твердосмазочные покрытия формируют на поверхностях деталей тонкую композиционную пленку толщиной 5-20 мкм. Необходимая толщина регулируется количеством наносимых слоев АТСП, каждый последующий слой наносится после полного высыхания предыдущего.

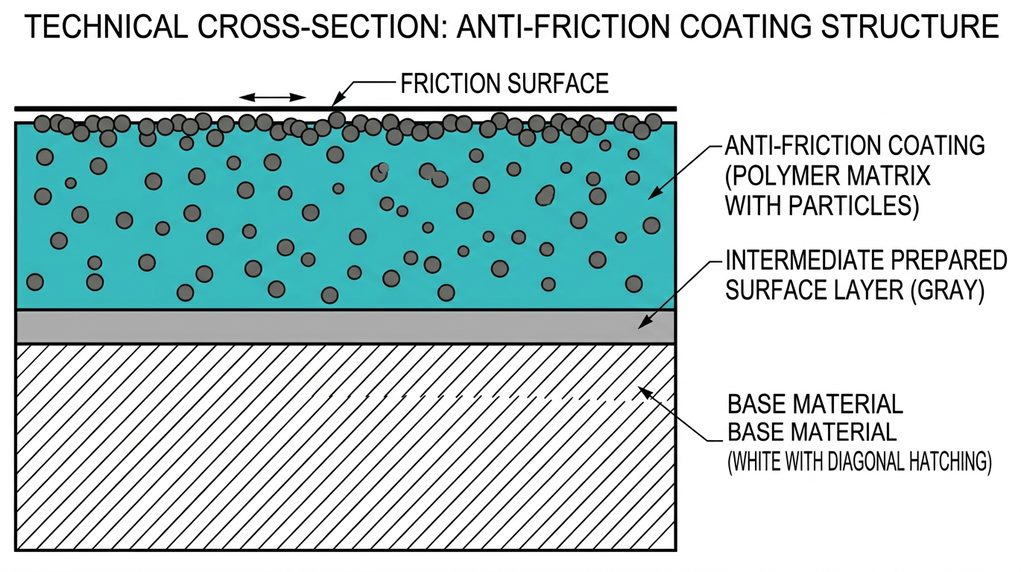

С точки зрения химического состава покрытие представляет собой полимерную матрицу, содержащую в своих ячейках ультрадисперсные частицы твердого смазочного компонента. Слой АТСП обеспечивает прочное сцепление с основой благодаря высокой адгезии, демонстрирует высокое сопротивление сжатию и минимальное сопротивление сдвигу.
Ниже представлена микрофотография структуры АТСП при увеличении 500х
Компания Modengy, основанная опытными специалистами и молодыми инженерами-практиками, разработала комплексную линейку инновационных антифрикционных покрытий для решения критических триботехнических задач.
В настоящее время потребителям предлагается более 20 разновидностей АТСП, каждое из которых содержит твердые смазочные компоненты, связующие полимеры и растворители.
В составе покрытий используются следующие твердые смазки:
В качестве связующего вещества применяются различные смолы (эпоксидная, стирольная, акриловая и прочие), полиуретан или полибутилтитанат. За счет полимеризации этих веществ при определенных условиях твердые смазочные компоненты прочно закрепляются на обработанных поверхностях. Растворитель в составе АТСП облегчает процесс нанесения и впоследствии испаряется.
Для деталей запорных клапанов рекомендуется применять антифрикционные покрытия MODENGY 1001 и MODENGY 1004, основанные на дисульфиде молибдена.
MODENGY 1001, содержащее MoS₂ и поляризованный графит, получил широкое признание производителей трубопроводной запорной арматуры. Высокая износостойкость (400 тысяч циклов по ASTM D2714) и способность полимеризоваться при комнатной температуре за 15 минут сделали это покрытие популярным выбором потребителей.
MODENGY 1001 характеризуется широким диапазоном температурных режимов – -180… +450 °С, однако не обеспечивает защиту от коррозии, поэтому в необходимых случаях его заменяют покрытием MODENGY 1004. Это покрытие выдерживает более 500 часов испытаний в соляном тумане, что подтверждает его превосходные антикоррозионные характеристики. MODENGY 1004 обладает повышенной несущей способностью (16 000 Н по ASTM D2625) и сохраняет защитные функции в диапазоне температур от -200 до +430 °С. Отверждение покрытия происходит при нагреве до 200 °С в течение 30 минут.

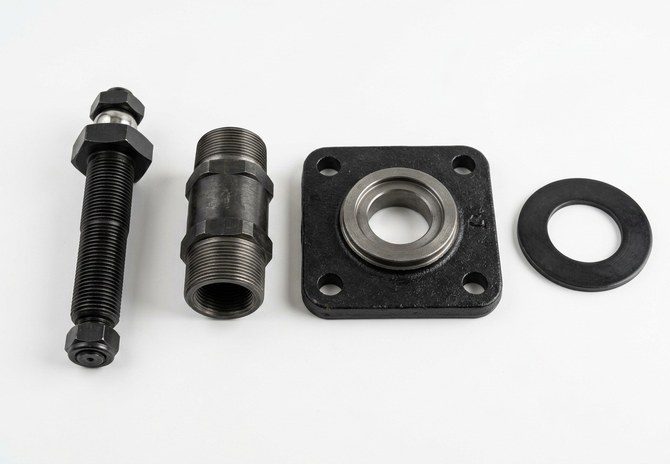

На фотографии ниже изображены детали запорного клапана, обработанные MODENGY 1004. Слой покрытия имеет характерный серо-черный цвет благодаря содержанию дисульфида молибдена.

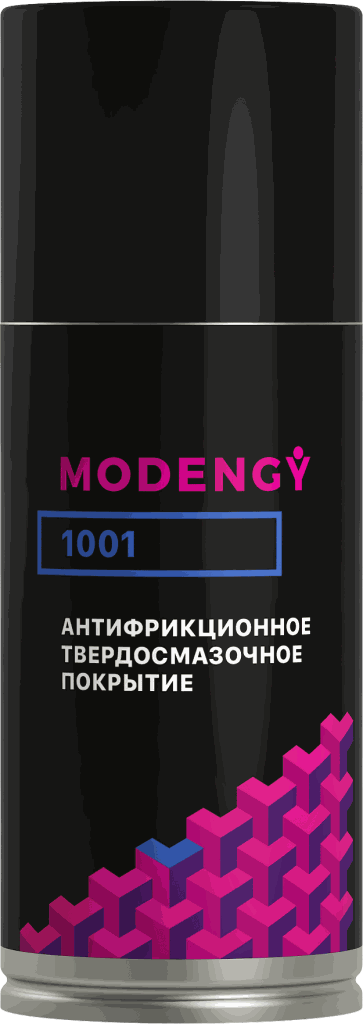

Антифрикционное покрытие MODENGY 1001 выпускается в аэрозольной форме и наносится просто, без необходимости специального оборудования. Покрытие MODENGY 1004, имеющее жидкую консистенцию, обычно распыляется на поверхности с помощью краскопульта или иного окрасочного оборудования. АТСП теряет липкость уже в течение 5 минут, а полная полимеризация происходит в течение более продолжительного периода (от 15 минут до 12 часов – в зависимости от типа покрытия).
На производственном объекте запорной арматуры проведено сравнение коэффициентов трения деталей при открытии и закрытии клапана, обработанного традиционной смазкой и покрытием MODENGY 1004.
Полученные результаты испытаний представлены в диаграмме.
Данные показывают, что коэффициент трения деталей с MODENGY 1004 не только в 5 раз ниже, но и значительно более стабилен по сравнению с элементами, обработанными традиционной смазкой.
Применение технологии антифрикционных твердосмазочных покрытий обеспечивает эффективное управление трением, значительно повышает ресурс запорных клапанов и позволяет полностью исключить использование традиционных смазочных материалов. Покрытия наносятся однократно и функционируют на протяжении всего срока эксплуатации изделия, обеспечивая надежное смазывание и защиту поверхностей.
Технология твердосмазочных покрытий проста в применении и экономична, так как предусматривает использование стандартного окрасочного оборудования, имеющегося на производстве.
