Применение антифрикционного покрытия MODENGY для деталей ДВС

Современные автопроизводители активно применяют специализированные твердосмазочные материалы для защиты поршневых групп двигателей внутреннего сгорания. Среди них особое место занимает антифрикционное покрытие MODENGY, которое зарекомендовало себя как наиболее удобное и эффективное решение для этих целей.

Покрытие MODENGY для деталей ДВС создано на основе графита, дисульфида молибдена и полимерного связующего компонента. Уникальная формула позволяет материалу отверждаться как при комнатной температуре, так и при нагреве, что обеспечивает гибкость в производственных процессах.

Основные преимущества антифрикционного покрытия MODENGY:

• Защита поршневых групп и цилиндров от задиров, износа и схватывания

• Значительное повышение несущей способности обработанных поверхностей

• Ускорение периода приработки деталей

• Долговечное смазывание на весь срок эксплуатации поршней

• Снижение шумности, трения, расходования топлива

Физические и технические характеристики покрытия MODENGY для деталей ДВС представлены в таблице ниже.

Подготовка поверхности перед нанесением покрытия

Предварительная подготовка поверхности – критически важный этап, определяющий качество и долговечность антифрикционного покрытия. Поршни необходимо тщательно очистить от масляных остатков, влаги и загрязнений. Оптимальный результат достигается применением специального очистителя-активатора MODENGY. Дополнительно можно использовать механические способы обработки и ультразвуковые установки.

Если стандартная очистка недостаточна, рекомендуется применить один из следующих дополнительных методов:

• Продув поверхности горячим воздухом температурой +60 °С

• Промывка в деионизированной воде

• Щелочная мойка при температурном режиме +50...+60 °C

После завершения очистки категорически запрещается касаться обработанных поверхностей руками, так как даже микроскопические загрязнения могут существенно ухудшить адгезию и качество антифрикционного слоя.

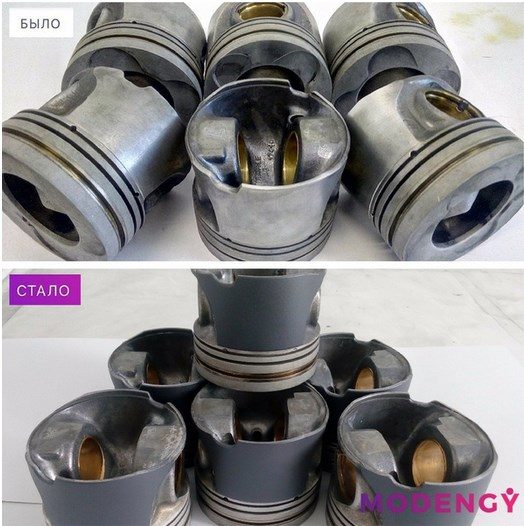

Технология нанесения покрытия MODENGY

Перед началом работ необходимо интенсивно встряхивать аэрозольный баллон в течение 3-5 минут до появления характерного металлического звука. Данная процедура обеспечивает равномерное распределение твердосмазочных компонентов и повышает однородность нанесенного слоя.

Расстояние между соплом баллона и деталью должно находиться в диапазоне 25-30 сантиметров. Соблюдение этого параметра гарантирует равномерное распределение материала и надежную адгезию покрытия. Оптимальная толщина одного слоя составляет 5 мкм. При необходимости получить более толстое покрытие допускается нанесение дополнительных слоев с интервалом 20 минут между ними.

При использовании промышленных линий распыления антифрикционных покрытий следует соблюдать следующие параметры:

• Температурный режим в производственном помещении: от +16 до +24 °C, относительная влажность воздуха не более 50 %

• Конвейерные системы должны быть спроектированы таким образом, чтобы исключить повреждение или загрязнение обработанных поверхностей поршней

• Компания "Моделирование и инжиниринг" предлагает полный спектр готовых и укомплектованных производственных линий для нанесения защитных покрытий

Оптимальная толщина антифрикционного слоя

Максимальная эффективность и адгезия антифрикционного покрытия достигаются при толщине одного слоя в диапазоне 5-25 мкм. Практические испытания подтвердили, что слой толщиной 10-12 мкм обеспечивает значительное снижение износа поршней и предотвращает их схватывание и образование задиров. Увеличение толщины до 18-20 мкм дополнительно снижает акустический шум от работы поршневой группы.

Измерение толщины сухой пленки проводится электронными приборами или специализированными инструментами, такими как магнитные или вихретоковые толщиномеры.

Режимы отверждения покрытия

После нанесения покрытия поршни должны пройти период отверждения. При стандартной комнатной температуре полное высыхание материала происходит в течение 12 часов. Для ускорения процесса полимеризации рекомендуется использовать циркуляционные сушилки, которые поддерживают оптимальный температурный режим и значительно сокращают время сушки.

Рекомендуемые режимы отверждения антифрикционного покрытия MODENGY приведены ниже. Однако в зависимости от материала изготовления поршней и их геометрических параметров эти условия могут быть скорректированы. В процессе полимеризации происходит уменьшение объема покрытия примерно в 5 раз вследствие испарения растворителей из состава материала.

Оптимальные параметры отверждения:

• 12 часов при комнатной температуре +20 °C

• 20 минут при нагреве до +170 °C

Удаление застывшего покрытия

Затвердевшее антифрикционное покрытие удаляется механическими методами, включая пескоструйную обработку, абразивную дробь и аналогичные процессы. Жидкий материал легко удаляется специальным очистителем MODENGY, обеспечивая полную очистку поверхности.
