Антиадгезионные покрытия для защиты энергетического оборудования от обледенения

Обледенение - серьезный вызов для энергетического машиностроения, особенно в ветроэнергетике. Когда капли переохлажденной воды замерзают на поверхности турбин и других конструкций, адгезия льда может достигать критических значений, препятствуя нормальной работе оборудования. Антиадгезионные покрытия - это пассивные защитные системы, которые либо затрудняют образование льда, либо резко снижают его сцепление с поверхностью, позволяя льду скользить под действием гравитации и аэродинамических нагрузок.

Статья раскрывает механизм действия антиадгезионных покрытий, принципы их выбора для энергетического оборудования, методы испытания и практические рекомендации для технических специалистов и закупщиков.

Что такое антиадгезионное покрытие и как оно защищает от обледенения

Антиадгезионное покрытие - это тонкая защитная система, наносимая на поверхность энергетического оборудования для снижения сцепления льда или других веществ.

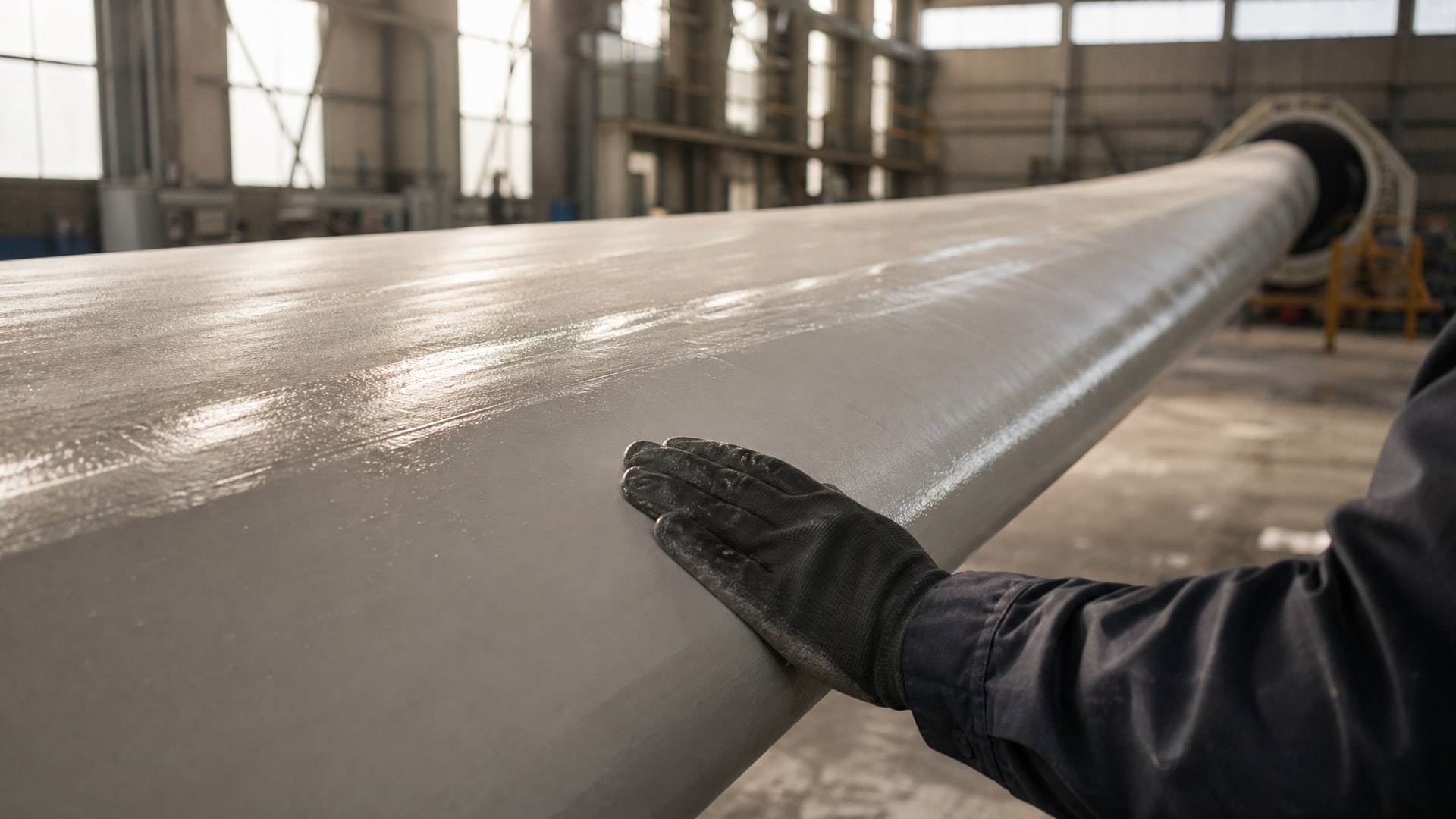

В контексте энергетического машиностроения такое покрытие решает проблему налипания льда на лопасти ветротурбин, ротор гидротурбин и другие элементы, подверженные обледенению в холодных климатических условиях.

Механизм действия основан на изменении физико-химических свойств поверхности. Покрытие снижает энергию адгезии между льдом и основанием, что позволяет ледяным отложениям сорваться под действием механических нагрузок - ветровой нагрузки на лопасти, центробежных сил при вращении, силы тяжести. Эффект усиливается благодаря гидрофобным или супергидрофобным свойствам поверхности, которые препятствуют смачиванию и замораживанию капель воды.

IEA Wind Task 19, авторитетная организация по стандартизации в ветроэнергетике, определяет icephobic (антиобледенительную) поверхность как поверхность или покрытие с врожденными свойствами, которые предотвращают или затрудняют образование льда и при этом работают пассивно - без подвода электроэнергии на нагрев. Это ключевое отличие от активных систем защиты (электротермических, паровых), которые требуют дополнительных затрат на энергоснабжение.

Классификация антиадгезионных покрытий и их применение в энергетике

На рынке энергетического машиностроения применяются три основные группы антиадгезионных покрытий, каждая с собственными сильными сторонами и ограничениями.

Гидрофобные покрытия

Гидрофобные покрытия основаны на материалах, которые отталкивают воду. Сюда входят фторполимерные (PFA, PTFE) и силиконовые композиции. Вода на такой поверхности собирается в капли и скатывается, не смачивая подложку. Однако гидрофобность и icephobicity - не одно и то же. Покрытие может быть водоотталкивающим, но при этом лед будет держаться крепко, если поверхность не обеспечивает достаточного снижения адгезии. Поэтому при выборе гидрофобного материала нужна отдельная проверка на адгезию льда, а не только на контактный угол смачивания.

Фототермические покрытия

Такие покрытия поглощают солнечное излучение и преобразуют энергию в тепло, локально повышая температуру поверхности. Это снижает прилипание льда или способствует его сублимации. Эффективны на солнечных лопастях в регионах с интенсивным освещением, но менее полезны в полярных районах и в условиях постоянной облачности.

Электро-термические системы

Активные системы, требующие подвода электроэнергии. Часто применяются в авиации и на критичных участках турбин, но в масштабе защиты всей лопасти экономически дорогостоящи.

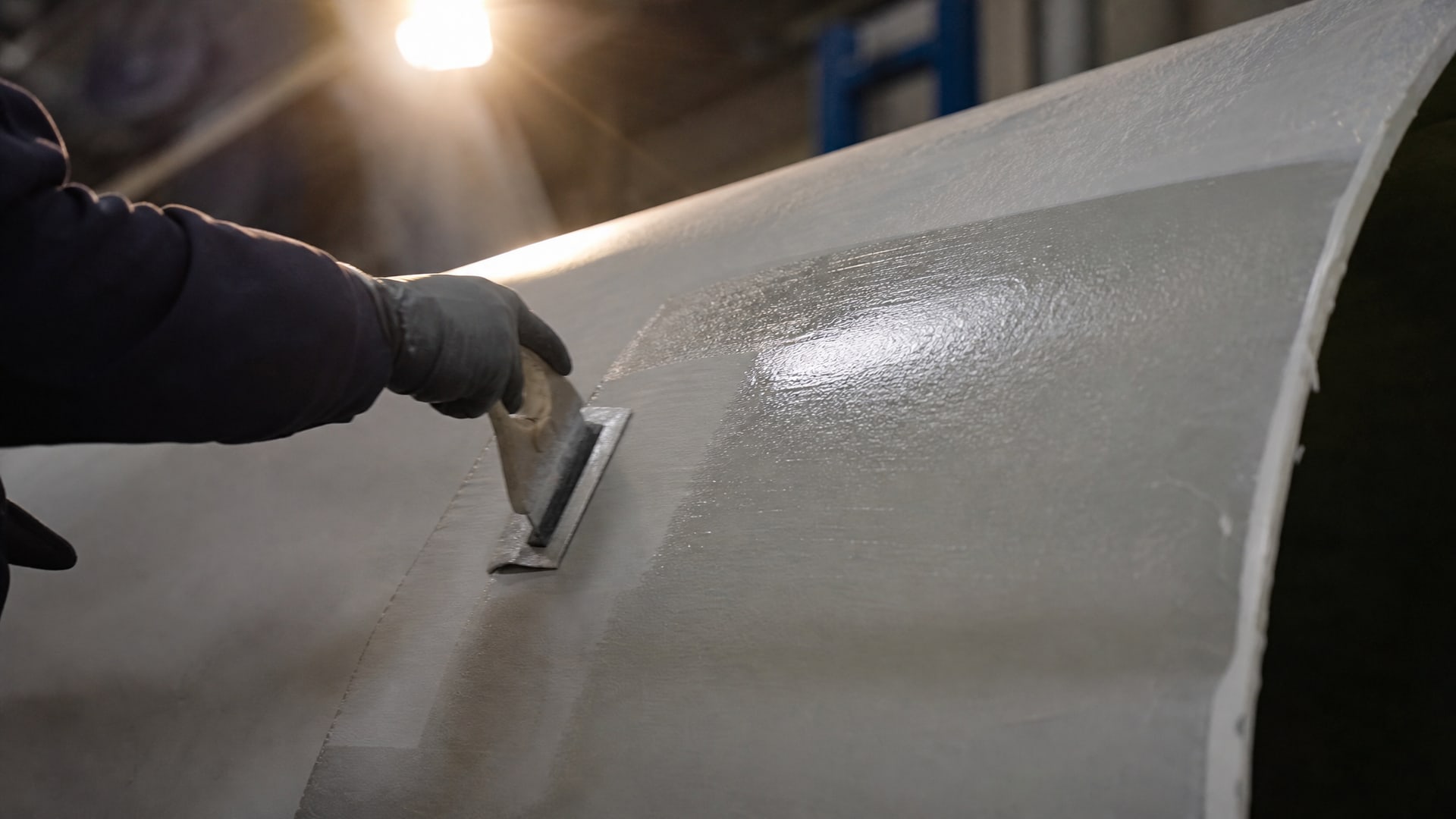

Для ветроэнергетики и крупного энергетического оборудования предпочтительны гидрофобные пассивные покрытия, иногда дополняемые точечным подогревом передней кромки лопасти (гибридный подход). Это связано с невысокими эксплуатационными расходами и предсказуемым результатом при корректном выборе материала.

Методы испытания адгезии льда и выбор покрытия

Выбирать антиадгезионное покрытие для энергетического оборудования нельзя только по одному параметру.

IEA Wind Task 19 рекомендует трехуровневую схему испытаний, которая дает полную картину поведения покрытия в рабочих условиях.

Лабораторные тесты

На первом этапе проводят измерение адгезии льда на образцах покрытия. Золотой стандарт - стандарт CEN ISO/TS 19392-6:2024, который описывает методику с использованием центрифуги. Образец с замороженным ледяным диском раскручивается, и фиксируется центробежная сила, при которой лед отрывается от поверхности. Результат выражается в МПа (мегапаскалях) - это прямая мера сопротивления сцеплению. Чем ниже адгезия, тем лучше покрытие. Типично для хорошего антиобледенительного покрытия адгезия составляет менее 100 кПа при температурах ниже -5°C.

Испытания в ледовых аэродинамических тоннелях

Второй уровень - натурное моделирование условий обледенения в аэротоннеле со специальной ледовой системой. Здесь образцы или макеты лопастей подвергаются потокам влажного воздуха при отрицательных температурах. Такие испытания показывают не только адгезию, но и скорость накопления льда, его форму и поведение при обтекании потоком.

Полевые испытания на реальных турбинах

Третий уровень - установка опытных образцов на работающие ветротурбины в регионах с естественным обледенением. Полевые данные показывают реальную эффективность покрытия в условиях переменной влажности, температурных циклов, загрязнения воздуха и ультрафиолетового воздействия. Часто поведение покрытия на реальной турбине отличается от стендовых результатов на 20-30%, поэтому полевые испытания - обязательный этап для коммерциализации.

Практический совет: при закупке покрытия для энергетического оборудования запросите у поставщика результаты как минимум лабораторных тестов и полевых кампаний. Один лабораторный параметр не гарантирует успех на производстве.

Стойкость антиадгезионных покрытий и их деградация

Долговечность антиадгезионного покрытия - критичный параметр, который часто недооценивают закупщики.

Поверхность, отлично работающая в первый год, может потерять свойства через 2-3 года эксплуатации.

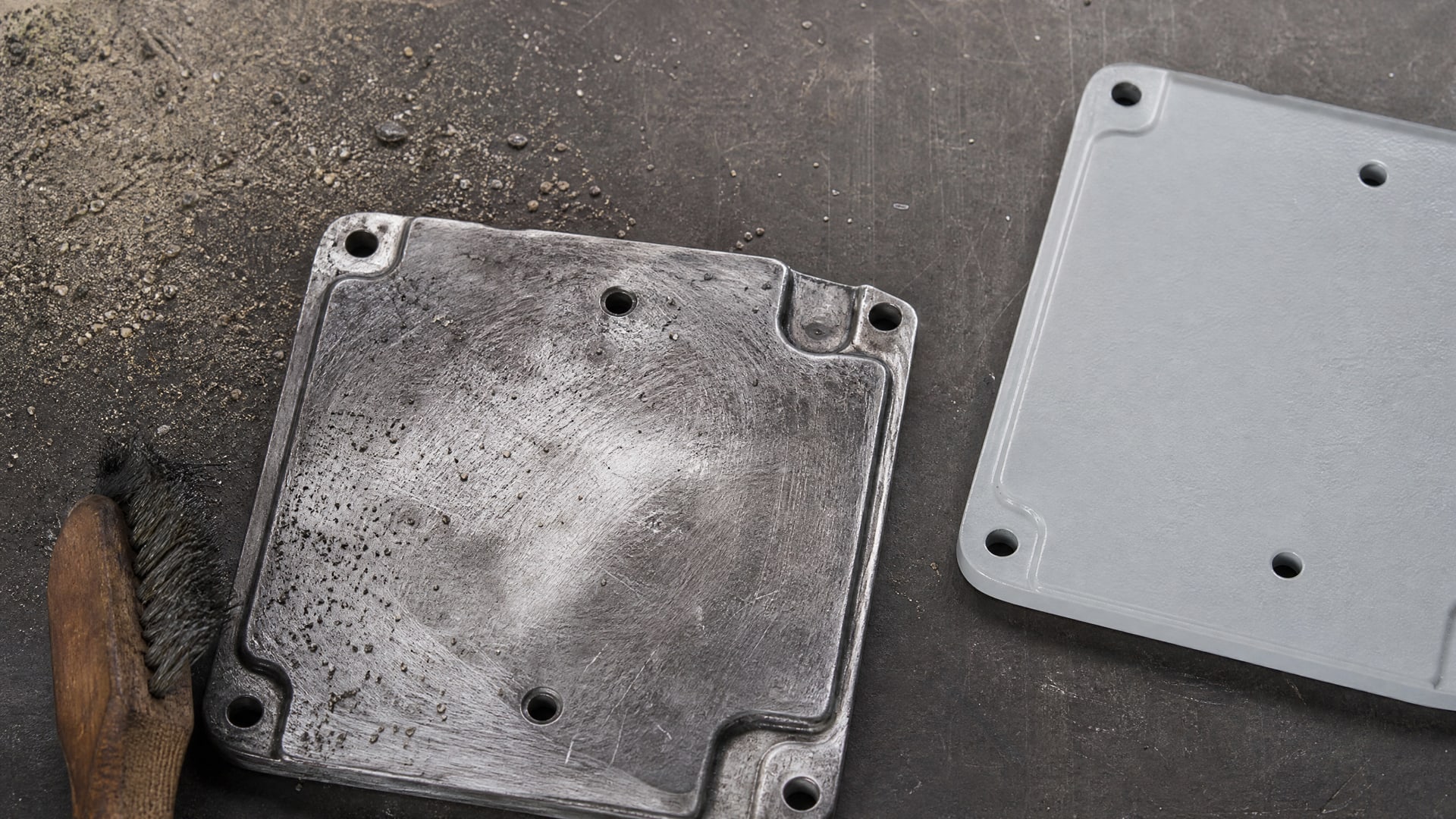

Основные факторы деградации: - Механическая эрозия от ударов частиц песка, пыли, ледяных осколков; - Ультрафиолетовое излучение, разрушающее полимерные связи в покрытии; - Окисление из-за воздействия озона и кислорода воздуха; - Потеря текстурирования поверхности, которое обеспечивает гидрофобные свойства.

Текстурирование - это микроскопическая шероховатость, созданная химической или физической модификацией. Если текстура сглаживается под действием механического износа или воды, гидрофобность падает, и льдообразование ускоряется. Поэтому стойкость покрытия зависит не только от материала, но и от того, насколько хорошо текстура сохраняется в рабочем ресурсе.

Для предотвращения обледенения и налипания снега на поверхности турбин и других элементов энергетического оборудования могут быть применены антифрикционные покрытия с антиадгезионными свойствами, такие как MODENGY PTFE-A20, которые улучшают скольжение и предотвращают прилипание. Такие материалы обычно разработаны с учетом требований долговечности и сохранения текстуры в течение нескольких лет эксплуатации.

Стандарт DNV-RP-0175 «Icing of wind turbines» рекомендует контролировать долговечность покрытия путем регулярных визуальных осмотров и периодических лабораторных переиспытаний образцов, снятых с оборудования. Это позволяет выявить деградацию и спланировать обновление покрытия до критического снижения эффективности.

Нормативные требования и стандарты в энергетике

Антиадгезионные покрытия для ветроэнергетики подпадают под ряд норм и стандартов, которые регулируют как выбор материала, так и методику его применения.

Ключевые стандарты для ветротурбин

CEN ISO/TS 19392-6:2024 - прямо посвящен методике определения и оценки адгезии льда для систем покрытия лопастей ветротурбин. Это технический стандарт (TS - Technical Specification), который устанавливает процедуру центрифужного теста и критерии приемки.

DNVGL-RP-0175 «Icing of wind turbines» - практические рекомендации для проектирования и эксплуатации ветротурбин в условиях обледенения. Документ определяет климатические зоны обледенения, расчетные нагрузки от ледяных отложений и требования к системам защиты.

DNVGL-ST-0376 «Rotor blades for wind turbines» - стандарт проектирования ротационных лопастей, включающий требования к покрытиям и защите от окружающей среды.

Применение в России

В России для стандартизации тестирования покрытий энергетического оборудования используется ГОСТ Р 70890-2023, который гармонизирован с международными стандартами серии ISO и определяет требования к системам защиты от коррозии и антиадгезионным материалам.

Закупщикам и техническим специалистам рекомендуется запрашивать сертификаты соответствия покрытий этим стандартам у поставщиков. Это гарантирует, что материал был протестирован по установленным методикам и удовлетворяет минимальным требованиям безопасности и эффективности.

Эффективность антиадгезионных покрытий: реальные числа

Практическая эффективность антиадгезионных покрытий зависит от типа материала, условий эксплуатации и качества нанесения.

Вот несколько измеренных показателей из современных исследований.

Согласно статьям 2024 года по стабильному PFA-покрытию для ветроэнергетики, эффективность подавления льдообразования составляет 94,7% при температуре −6°C и 99,5% при −10°C в антиобледенительных испытаниях. Эти цифры получены в лабораторных условиях при стандартизованной схеме охлаждения и спрея переохлажденной воды.

В полевых условиях реальная эффективность может быть ниже на 10-25% из-за переменных температур, ветра, загрязнения поверхности и дополнительных факторов. Однако даже при 70-80% снижении темпа накопления льда экономический эффект значительный: сокращается время остановки турбин, снижаются потери производительности и затраты на активные системы отогрева.

Для гидротурбин и проточных участков энергетического оборудования данных меньше, но принципы те же: адгезия льда снижается на 50-90% при использовании гидрофобных покрытий. Величина зависит от материала и условий применения.

Часто задаваемые вопросы

Чем отличается антиадгезионное покрытие от гидрофобного?

Гидрофобность - это поверхностное свойство, которое отталкивает воду. Антиадгезионность - это способность снижать механическое сцепление между поверхностью и другим веществом (льдом, снегом, грязью). Материал может быть гидрофобным и при этом не быть хорошим антиобледенительным покрытием, если лед все равно крепко держится. Для энергетики нужна именно низкая адгезия льда, которая проверяется центрифужным тестом по CEN ISO/TS 19392-6:2024.

Почему одного лабораторного теста недостаточно для выбора покрытия?

Лабораторный тест (например, центрифуга) дает информацию об адгезии льда при стандартных условиях. Но на реальной турбине покрытие подвергается эрозии, ультрафиолету, температурным циклам, загрязнению - все это может снизить эффективность. IEA Wind Task 19 рекомендует сочетать лабораторные, аэродинамические и полевые испытания для полной оценки. Только так закупщик может быть уверен в надежности покрытия.

Можно ли применять антиадгезионное покрытие вместо активного подогрева лопастей?

В тяжелых условиях обледенения пассивное покрытие часто дополняется активными мерами. Чистое антиадгезионное покрытие эффективнее всего при частых циклах замораживания-оттаивания и умеренном накоплении льда. При интенсивном обледенении (например, облачность с ледяной крупой и температура ниже −15°C) один покрытие не справляется, и нужен локальный подогрев передней кромки или электротермические системы. Выбор подхода зависит от климатической зоны и экономической целесообразности.

Что значит пергамент с антиадгезионным покрытием?

Пергамент с антиадгезионным покрытием - это упаковочный материал, где покрытие предотвращает прилипание продукта (теста, сыра, конфет) к бумаге. Это не связано с защитой от обледенения энергетического оборудования; это упаковочное применение принципа антиадгезии. К теме ветротурбин и энергетики это относится только как пример того, что антиадгезионные свойства применяются в разных отраслях.

Как долго сохраняют эффективность антиадгезионные покрытия на ветротурбинах?

Долговечность зависит от материала, качества нанесения и условий эксплуатации. Обычно полученные свойства сохраняются 3-5 лет при условии, что текстура поверхности не сглаживается. После этого реккомендуется повторная проверка адгезии льда в лабораторных условиях или обновление покрытия. Более точный срок для конкретного оборудования определяется полевыми испытаниями и техническими рекомендациями производителя.

Заключение

Антиадгезионные покрытия - это проверенная технология пассивной защиты энергетического оборудования от обледенения. Они снижают адгезию льда и позволяют ледяным отложениям сораваться под действием механических нагрузок, что сокращает время остановки турбин и улучшает экономику производства энергии.

Ключ к успеху - комплексный выбор материала на основе не только гидрофобности, но прежде всего на адгезии льда, долговечности и результатах полевых испытаний. Следование стандартам CEN ISO/TS 19392-6:2024, DNV-RP-0175 и методическим рекомендациям IEA Wind Task 19 гарантирует, что закупленное покрытие будет работать по назначению и обеспечит экономический эффект в течение нескольких лет. Ближайший практический шаг - запросить у поставщителя антиадгезионного покрытия полный пакет испытательных данных (лабораторные результаты, аэродинамические и полевые отчеты), а затем провести пилотное испытание на собственном оборудовании в условиях, близких к реальным.
