Электрические контактные соединения на трансформаторных подстанциях работают в режимах, где обычная смазка теряет свойства уже при температурах 150–200 °C. Задача диэлектрической смазки - не только обеспечить скольжение, но и защитить медные и алюминиевые контакты от влаги, окисления и фреттинг-коррозии, сохраняя при этом электрические характеристики. Переход на доступные отечественные составы возможен и целесообразен, если выбрать смазку по правильному техническому профилю, а не по названию бренда. В этой статье разберем, какие параметры смазки критичны для контактов подстанционного оборудования, чем отличаются диэлектрические составы друг от друга и как правильно подобрать аналог импортным материалам без ущерба надежности.
Обычные смазки на минеральной или синтетической основе разработаны для механического смазывания подвижных пар: снижают трение, отводят тепло, защищают от пыли.
Для электрического оборудования этого недостаточно. Диэлектрическая смазка выполняет параллельные функции: смазывает контактное соединение, защищает от влаги и окисления, но при этом не должна проводить электричество и не должна накапливать заряд.
Ключевое отличие - электрические свойства. Диэлектрическая смазка характеризуется удельным объемным электрическим сопротивлением на уровне 10¹⁴ Ом·см, что обеспечивает диэлектрическую прочность не менее 10 кВ/мм. Для сравнения: токопроводящие контактные смазки имеют удельное сопротивление в диапазоне 10¹²–10¹⁰ Ом·м и применяются для иных задач - например, для защиты от вибрационного износа в особых условиях.
Диапазон рабочих температур диэлектрических смазок обычно лежит в пределах −40…+160 °C для стандартных составов; премиальные силиконовые варианты выдерживают до −50…+230 °C. Для контактов, которые по ГОСТ 10434-82 могут нагреваться до 200–300 °C в режиме максимального тока, смазка не должна быть основным теплоотводящим элементом - ее задача протечь через контакт тонкой пленкой и защитить поверхность.
Выбирая смазку для электроконтактов трансформаторных подстанций, техспециалист должен сверить минимум четыре характеристики.
Удельное объемное электрическое сопротивление показывает, насколько материал препятствует прохождению тока. Для диэлектрических смазок это значение должно быть не менее 10¹² Ом·см, оптимально -10¹⁴ Ом·см. Электрическая прочность (пробивное напряжение) определяет предел, при котором смазка переходит в проводящее состояние; для электроконтактов требуется минимум 10 кВ/мм. Эти два параметра гарантируют, что слой смазки не создаст токопроводящего моста и не нарушит изоляционные свойства контактного соединения.
Контактные соединения из меди по ГОСТ 10434-82 выдерживают температуру до 300 °C, из алюминия и алюмомеди - до 200 °C. Смазка должна сохранять консистенцию, не растекаться и не твердеть в этом диапазоне. Типичная смазка для контактов устойчива к −40…+160 °C; если оборудование подстанции находится в регионе с суровым климатом или вблизи высокотемпературных источников, нужна смазка с расширенным диапазоном - например, −50…+230 °C.
Пенетрация характеризует консистенцию смазки: чем выше число, тем мягче материал. Для контактных смазок типичная пенетрация лежит в диапазоне 180–280 единиц. Динамическая вязкость показывает, насколько легко смазка течет и распределяется в зоне контакта; для электроконтактов она обычно составляет 50–100 мПа·с и выше при 20 °C. Высокая вязкость и адгезия обеспечивают то, что смазка не вымывается влагой и не испаряется при нагреве.
Смазка должна быть совместима с медью, алюминием, пластмассами (полиамид, полиэтилен) и эластомерами (резина, силикон), которые используются в контактных группах и разъемах. Несовместимость может привести к разбуханию уплотнения, коррозии контакта или потере адгезии смазки. В карточке материала это свойство обычно указано как «совместимость с пластиками» или отдельно перечислены материалы.

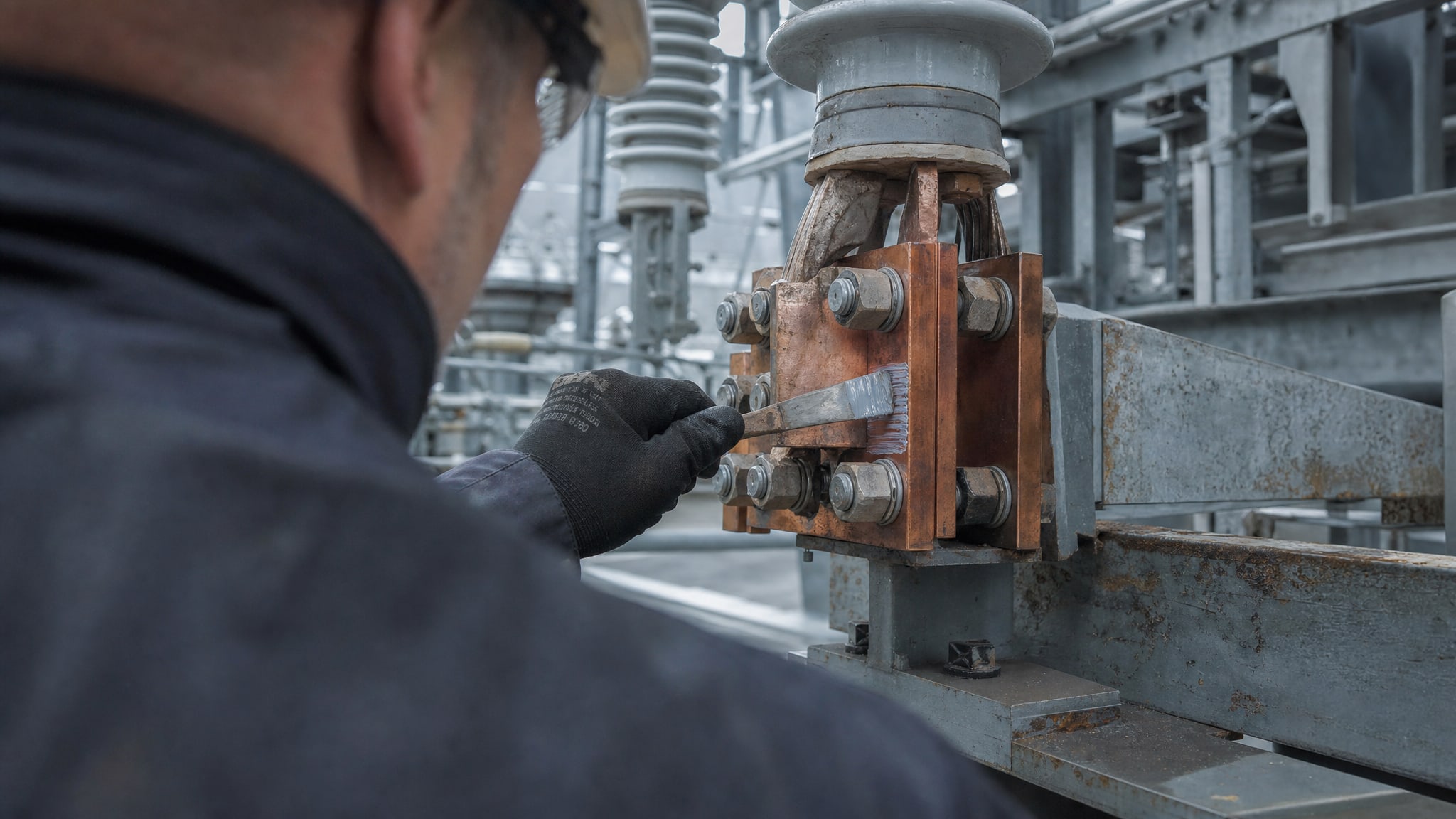

На трансформаторных подстанциях диэлектрическая смазка используется для защиты контактов силовых разъемов, клемм высокого напряжения, кабельных зажимов и переключающих контактных групп.
Слой смазки предотвращает окисление медных и алюминиевых поверхностей, которое быстро развивается во влажной среде и приводит к повышению переходного сопротивления.

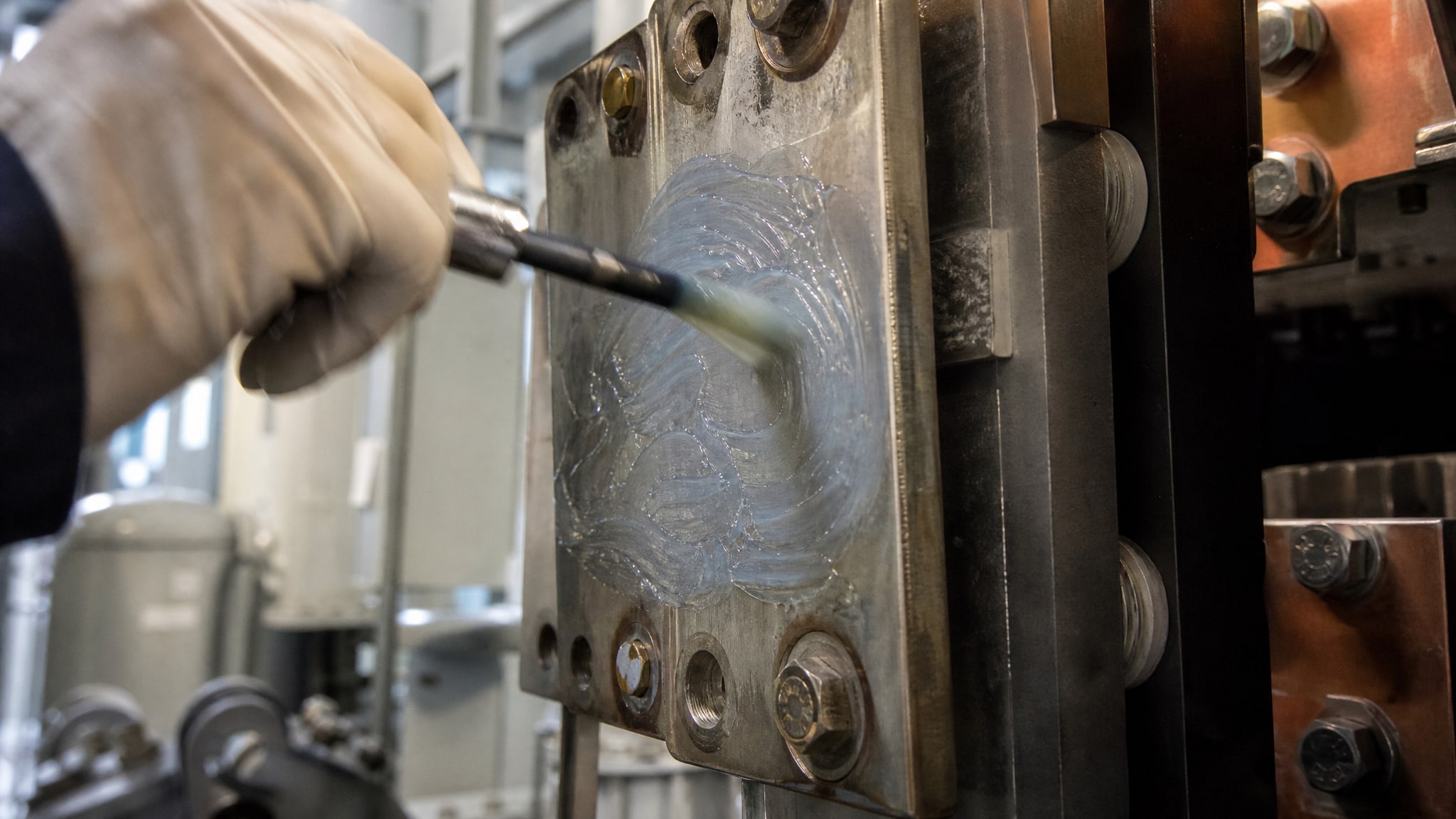

Нанесение производится тонким слоем: смазку наносят на чистую и сухую поверхность контакта перед сборкой разъема, затем собирают узел. После сборки избытки смазки не стирают - они служат дополнительной защитой от влаги. Для разъемов в условиях повышенной влажности (открытые площадки подстанций, подвалы) смазка выполняет роль герметика, предотвращая попадание воды в контактную группу.
Типичная плотность диэлектрической смазки составляет 0,84–0,90 г/мл, что позволяет хранить ее в обычных контейнерах при комнатной температуре. Срок хранения обычно 36 месяцев при соблюдении герметичности упаковки. При выборе смазки для подстанции важно ориентироваться на реальный температурный режим работы оборудования: если контакты нагреваются выше 160 °C, нужна смазка с расширенным диапазоном.

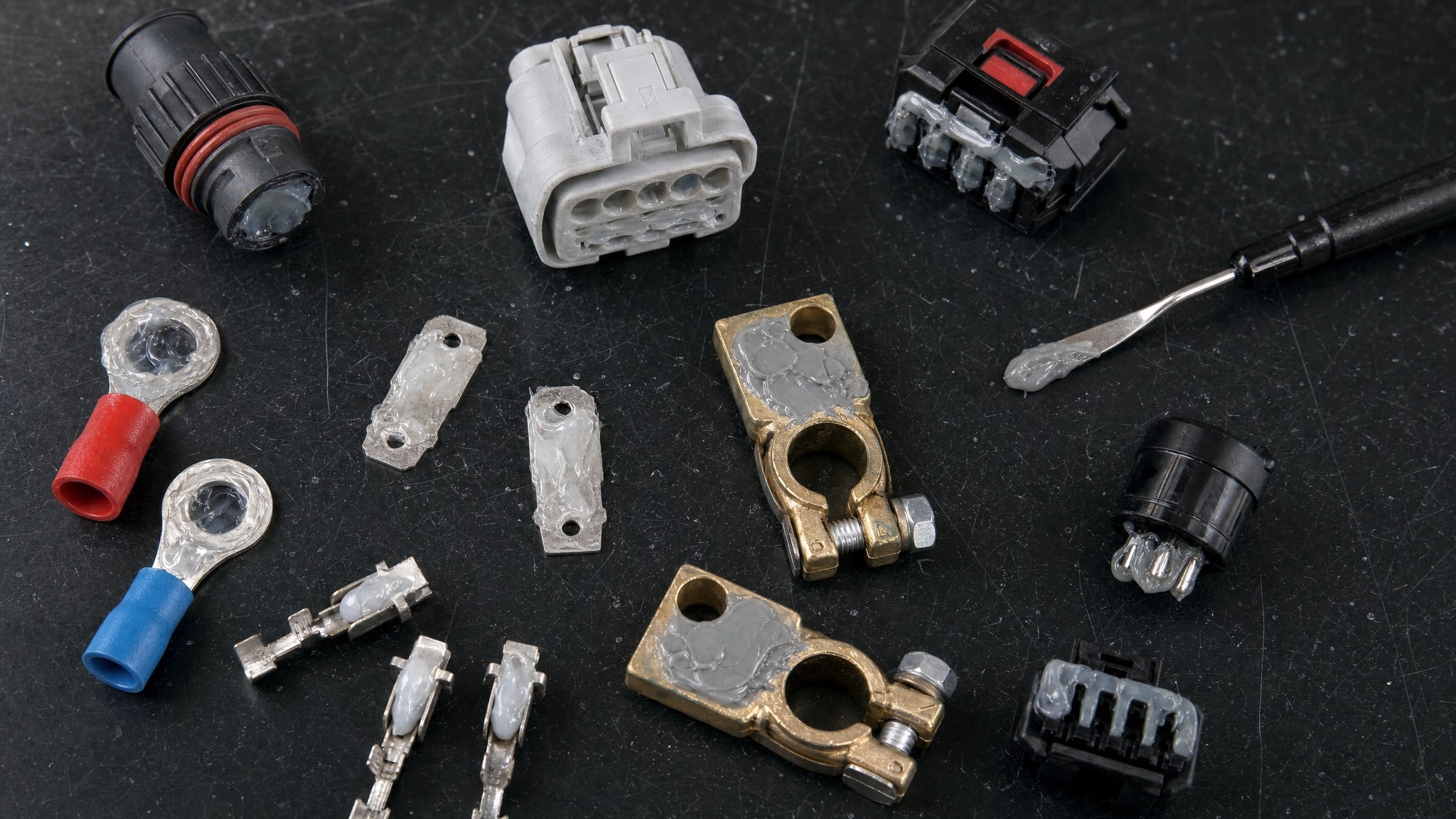

На рынке часто путают диэлектрическую смазку с пастой для контактов, например пастой КПД.
Это разные материалы с разным назначением.
Паста для контактов обычно имеет пенетрацию 180–280, близкую к пластичной смазке, но ее характеристики нацелены на иной результат. Пробивное напряжение пасты КПД составляет 2,0–3,0 кВ в зависимости от режима испытаний, что ниже, чем у диэлектрической смазки (10 кВ/мм). Удельное сопротивление пасты лежит в диапазоне 10¹²–10¹⁰ Ом·м, что говорит о большей проводящей способности.
Пасты для контактов применяются для защиты разъемов, где требуется улучшенная проводимость через контактные точки, или для контактов, испытывающих фреттинг-коррозию. Смазка же используется, когда нужна максимальная диэлектрическая изоляция и защита от влаги. Для подстанционного оборудования рекомендуется выбирать именно диэлектрическую смазку, если в технической документации оборудования не указана необходимость пасты.
Закупщики промышленного сектора часто сталкиваются с вопросом, можно ли заменить дорогостоящую импортную диэлектрическую смазку на отечественный аналог.
Ответ зависит от совпадения технического профиля, а не от названия производителя.
Чтобы найти адекватный аналог, нужно собрать в одну таблицу параметры текущей смазки и потенциального заменителя: температурный диапазон, удельное сопротивление, электрическую прочность, пенетрацию, совместимость с пластиками и срок хранения. Если по всем пунктам новая смазка соответствует требованиям, то замена безопасна.
Обслуживание контактов трансформаторных подстанций нередко выполняется сервисными подразделениями, которые могут провести и испытание: нанести смазку на тестовый образец контакта, выдержать его в условиях, близких к реальным, и измерить переходное сопротивление. Многие закупщики возвращаются к отечественным диэлектрическим смазкам именно после такой проверки, потому что видят результаты на практике.

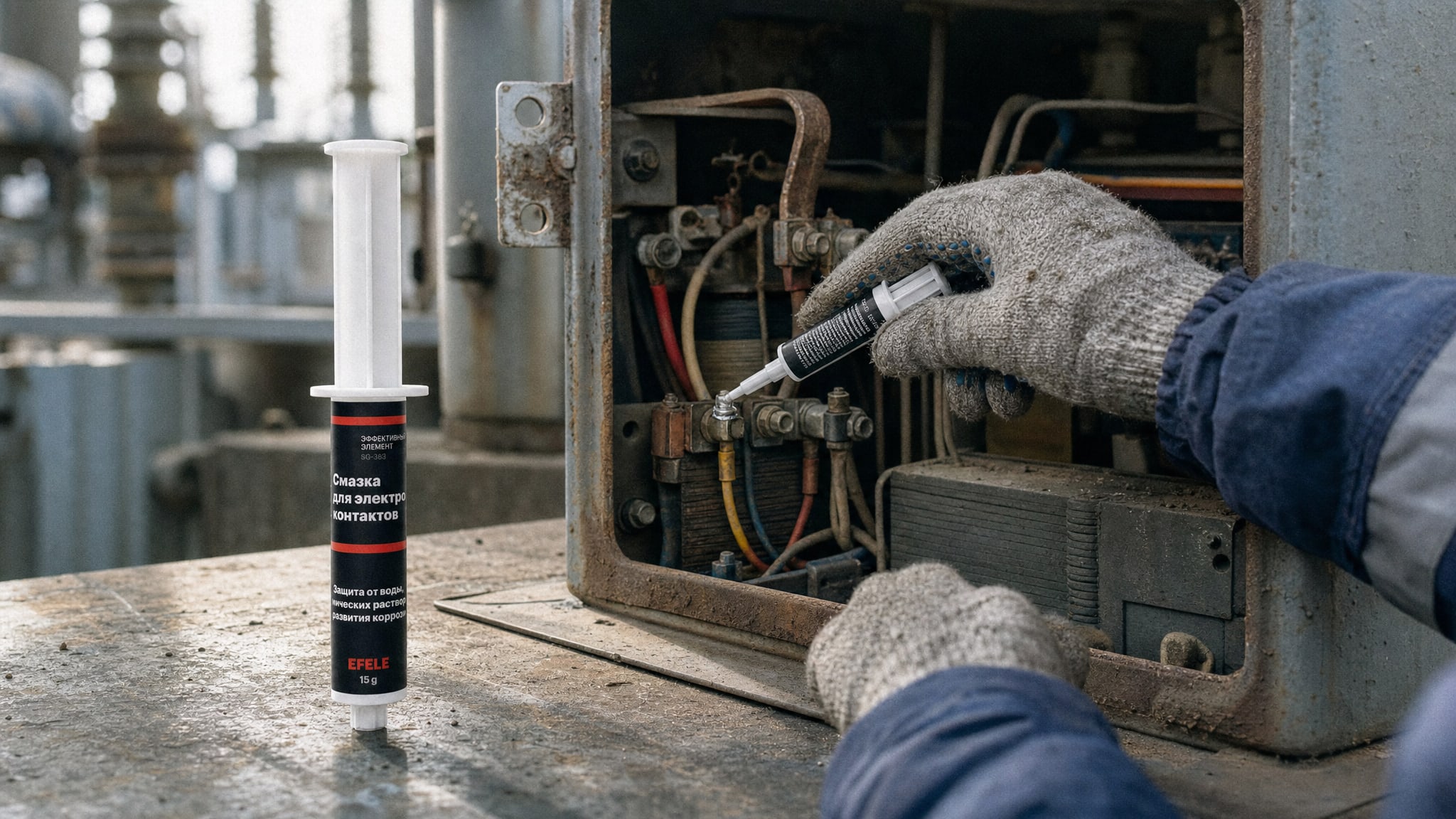

Для обслуживания контактов трансформаторных подстанций рекомендуется использовать диэлектрическую смазку, которая обеспечивает надежную защиту от коррозии и влаги, совместима с пластмассами и эластомерами, и сохраняет электрические свойства в заданном температурном диапазоне. EFELE Смазка для защиты электроконтактов, например, демонстрирует удельное объемное электрическое сопротивление 10¹⁴ Ом·см, электрическую прочность не менее 10 кВ/мм и рабочий диапазон −40…+160 °C, что соответствует типовым требованиям для контактных групп подстанционного оборудования.
Хотя диэлектрические смазки применяются как на промышленных подстанциях, так и в автомобилях, требования к ним не совпадают.
Для автомобильных разъемов и клемм аккумулятора часто используют смазки с более широким диапазоном температур (−50…+230 °C), потому что двигатель нагревается сильнее, а климатические условия более экстремальны.
Давление и токовые нагрузки в автомобильной электрике ниже, чем на подстанции, поэтому требования к адгезии и теплостойкости менее жесткие. Для автомобиля подходит смазка стандартного диапазона; для подстанции же, особенно если контакты работают близко к предельной температуре, лучше выбрать материал с запасом по температуре.
При обслуживании подстанционного оборудования не следует применять автомобильные диэлектрические смазки без проверки характеристик - несмотря на кажущееся сходство, они могут не соответствовать режимам работы.
Нет. Правильно выбранная диэлектрическая смазка служит защитой контакта от влаги и окисления. Смазка наносится тонким слоем и не нарушает контактное соединение - напротив, предотвращает нарастание переходного сопротивления из-за коррозии. Переходное сопротивление растет, когда контакт окисляется и покрывается пленкой оксидов; диэлектрическая смазка такую пленку предупреждает.
Не рекомендуется без проверки характеристик. Обычная силиконовая смазка может иметь недостаточное электрическое сопротивление, низкую адгезию или несовместимость с пластиками контактной группы. Для электроконтактов нужна смазка с гарантированным удельным сопротивлением не менее 10¹² Ом·см и электрической прочностью минимум 10 кВ/мм. В карточке материала эти параметры должны быть указаны явно.

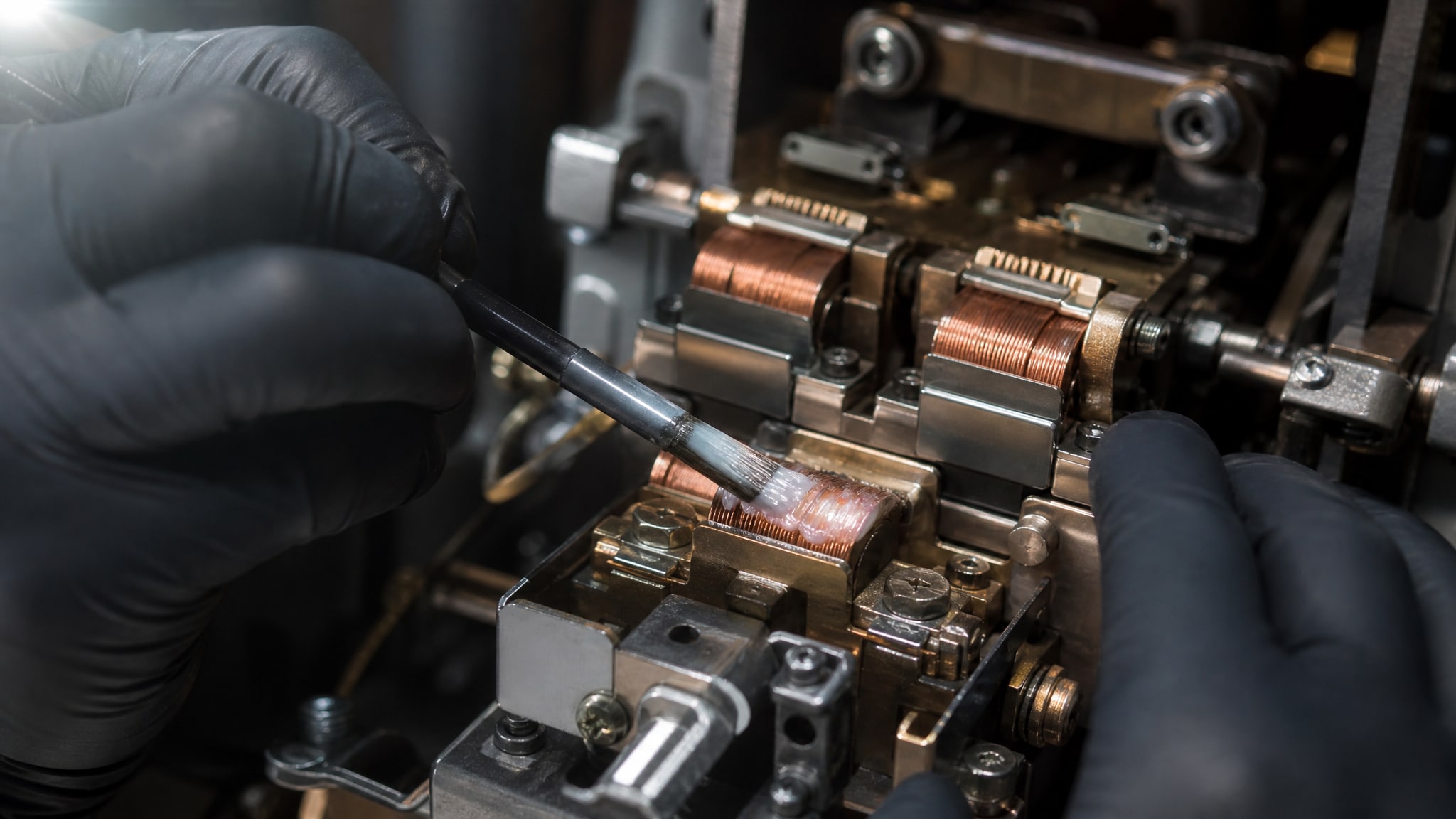

Смазку наносят тонким слоем на чистую и сухую поверхность контакта перед сборкой разъема или клеммы. Используют кисточку, шпатель или шприц в зависимости от типа контакта. Попытка протирать смазку после сборки не рекомендуется - ее избыток служит дополнительной защитой. Если слой смазки слишком толстый (более 0,5 мм), его можно аккуратно убрать перед окончательной сборкой.
Типовой срок хранения диэлектрической смазки составляет 36 месяцев при герметичной упаковке и комнатной температуре (15–25 °C). Смазку следует хранить в герметичных контейнерах, защищенных от прямого солнечного света и влаги. Частое открывание упаковки сокращает срок хранения из-за контакта с воздухом.
Для клемм аккумулятора подходит диэлектрическая смазка с расширенным температурным диапазоном (−50…+230 °C), потому что в подкапотном пространстве температура колеблется существенно. Смазку тонким слоем наносят на очищенный контакт перед установкой клеммы. На подстанции требования похожи, но токовые нагрузки выше, поэтому адгезия и устойчивость к влажности могут быть критичнее.
Диэлектрическая смазка для контактов - это не просто смазочный материал, а многофункциональный состав, защищающий электрические соединения от коррозии, влаги и окисления. При выборе смазки для трансформаторных подстанций нужно сверить удельное электрическое сопротивление, электрическую прочность, температурный диапазон и совместимость с материалами контактов. Отечественные аналоги импортных смазок часто полностью совпадают по техническому профилю и обеспечивают надежное обслуживание оборудования при разумной стоимости. Ключ к правильному выбору - не название производителя, а совпадение параметров материала с реальными режимами работы подстанции.
Следующий шаг: если ваша подстанция в настоящее время использует импортную диэлектрическую смазку, соберите ее технические характеристики и затем сопоставьте с потенциальными отечественными заменителями. Обсудите вариант с техническим специалистом или инженером вашего сервисного подразделения - многие готовы провести пробное тестирование на образце контакта перед тем, как внедрить новый материал в полную программу обслуживания.
