Коррозия внутренних поверхностей - одна из самых сложных для диагностики форм разрушения металла, потому что повреждения часто остаются скрытыми от визуального осмотра до момента отказа оборудования. В отличие от наружных дефектов, внутренняя коррозия может долгое время развиваться под целым покрытием, в зазорах, зонах отложений и участках застоя среды. Эта статья предназначена для инженеров, технических специалистов и закупщиков, которым нужно оценить состояние защитных слоев на внутренних поверхностях трубопроводов, резервуаров и оборудования после эксплуатации в агрессивных условиях. Вы узнаете, как различать виды коррозионных повреждений, какие признаки указывают на реальный риск, какие параметры среды контролировать в первую очередь и какой подход к диагностике работает лучше всего.
Внутренняя коррозия развивается по двум основным механизмам: химическому и электрохимическому.
При химической коррозии металл реагирует непосредственно с компонентами среды без образования электрического тока; этот процесс типичен для высоких температур и органических жидкостей. Электрохимическая коррозия происходит при наличии электролита (например, воды или растворов солей) и характеризуется потоком ионов между анодными и катодными участками поверхности. Различие между этими механизмами важно, потому что защиту нужно выбирать в зависимости от того, какой процесс преобладает.
На внутренних поверхностях коррозия развивается с повышенной скоростью именно потому, что там неизбежно накапливаются условия, благоприятные для разрушения. Растворенный кислород, твердые частицы, соли и влага задерживаются в щелях, швах, углублениях и зонах застоя потока. Если среда имеет низкий pH или содержит корродирующие ионы (например, хлориды или сульфиды), местные очаги агрессивности могут быть в 10 и более раз выше, чем в объеме жидкости. Углеродистые и низколегированные стали, широко применяемые в трубопроводах и резервуарах, особенно уязвимы к язвенной коррозии при эксплуатации в водных средах и грунтах.
При сочетании коррозии с механическим воздействием (движение потока с твердыми частицами, вибрация) возникает эрозионная коррозия, когда покрытие изнашивается намного быстрее, чем под действием каждого фактора отдельно. Во внутренних объемах резервуаров и трубопроводов такое сочетание встречается часто: подтоварная вода, эмульгированные капли, песок, ржавые чешуйки и отложения солей создают абразивное действие, усиливая разрушение как покрытия, так и основного металла. Именно поэтому осмотр только по внешнему виду неполный - нужно анализировать механизм, который развивается в конкретной системе.
Коррозия по характеру разрушения делится на сплошную и местную.

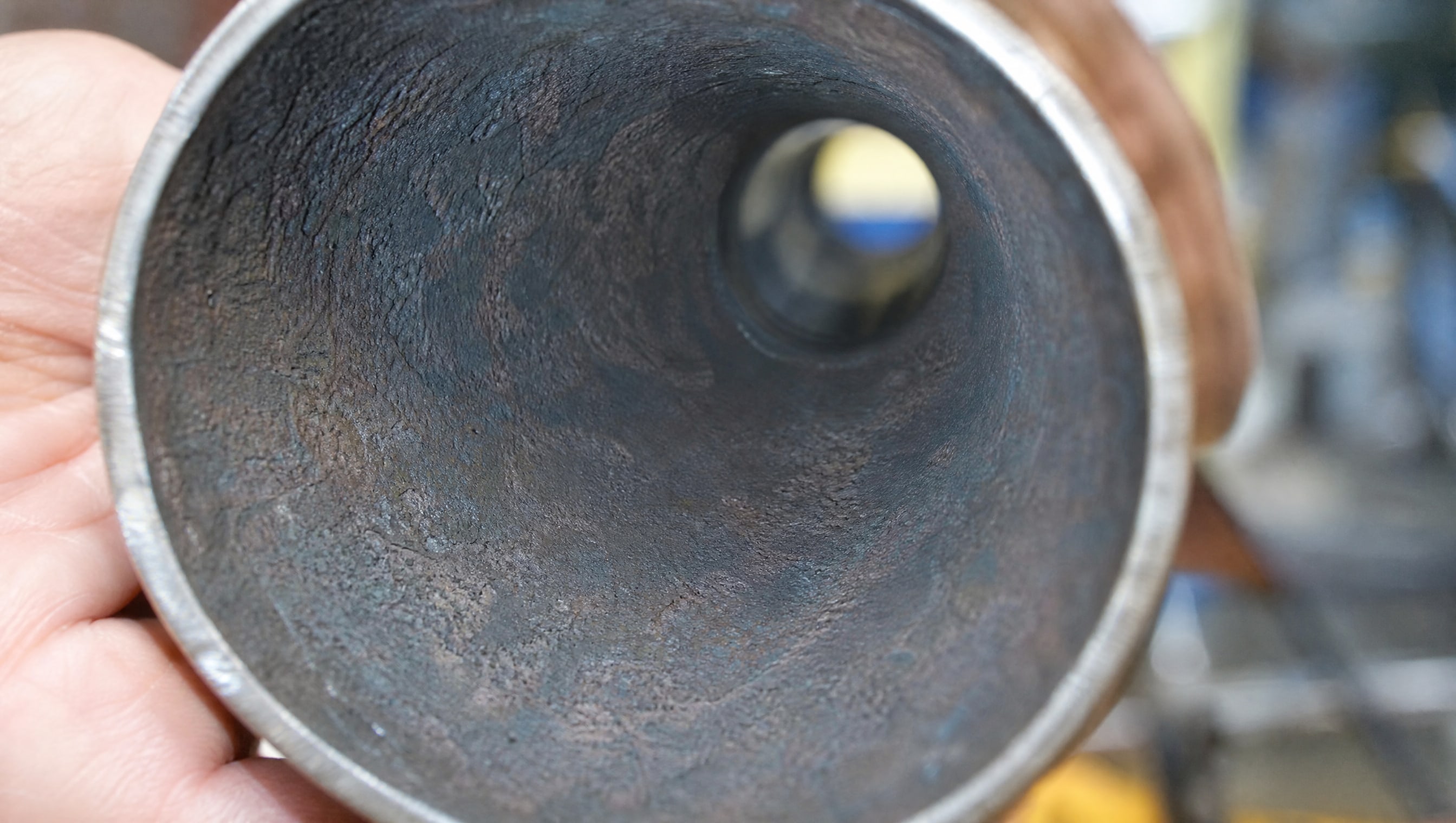

Сплошная коррозия проявляется равномерным уменьшением толщины металла по всей поверхности и относительно предсказуема при однородной среде; ее скорость можно оценить по формуле потери массы: скорость коррозии = потеря массы / (площадь поверхности × время). Местная коррозия, напротив, образует отдельные очаги, и именно она опасна для внутренних поверхностей, потому что может остаться незамеченной длительное время.
Внутри местной коррозии различают несколько подвидов:
Точечная коррозия - образование мелких, но глубоких точечных повреждений, часто вызываемых растворенным кислородом и хлоридами в водных системах; характерна для нержавеющих сталей и может развиваться под целым покрытием.
Язвенная коррозия - более крупные и неправильные полости, обычно встречаются на углеродистых сталях; развиваются в зонах повышенной локальной агрессивности.
Коррозия под покрытием (подрыв) - разрушение металла в местах, где покрытие потеряло адгезию или имеет микротрещины; влага и кислород проникают под защитный слой и вызывают электрохимическую коррозию на границе металл-покрытие.
Щелевая коррозия - развивается в зазорах, швах и местах, где среда застаивается; особенно опасна, потому что сочетает локальное накопление коррозионных факторов с механической защищенностью очага, затрудняющей диффузию защитных веществ.
Для каждого вида характерны свои диагностические признаки. Сплошная коррозия видна по равномерному изменению цвета и появлению тонкого слоя оксидов. Местная коррозия требует более внимательного осмотра: нужно искать темные пятна, углубления, локальные вздутия покрытия, признаки подтекания и изменения цвета в зонах швов и кромок. Если очаг находится внутри, прямого осмотра может быть недостаточно - в этом случае применяют косвенные методы: измерение толщины оставшегося металла, анализ отложений и изучение истории эксплуатации.
Отслоение покрытия и появление дефектов на внутренних поверхностях имеют несколько причин, и для правильной диагностики важно различать их.

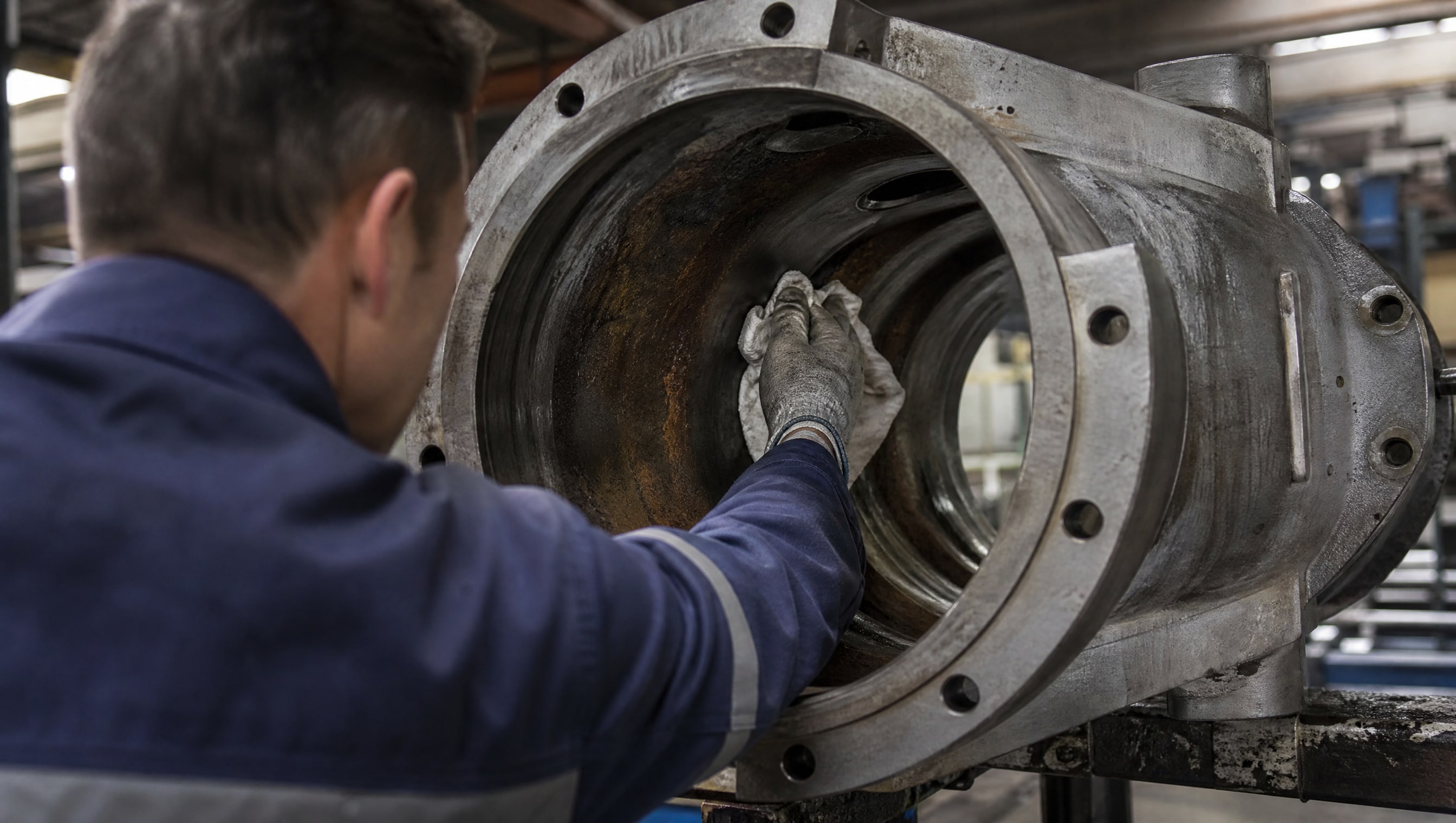

Неправильная подготовка поверхности перед нанесением - одна из самых распространенных: если металл загрязнен окалиной, маслом, влагой или стойким оксидом, адгезия (прилипание покрытия к основе) будет слабой, и даже при внешне целом виде защита начнет разрушаться довольно быстро.
Вторая причина - несовместимость материала покрытия с рабочей средой. Если среда содержит растворители, агрессивные химические вещества или имеет экстремальную температуру, слой может размягчиться, набухнуть или растрескаться. Покрытие, выбранное без учета pH и состава среды, часто начинает деградировать именно с потери адгезии и образования вздутий, под которыми скапливается влага и развивается коррозия.
Третья причина - механическое повреждение при эксплуатации. При наличии твердых частиц, вибрации, гидродинамических нагрузок или абразивного потока покрытие изнашивается локально. В этих местах открывается доступ среде к основному металлу, и коррозия развивается особенно быстро, потому что в очаге сочетаются коррозионные и абразивные факторы. На границе целого и поврежденного покрытия часто образуется щелевая коррозия.
Четвертая причина - коррозия под покрытием, вызванная остаточной влагой или микротрещинами. Если при нанесении покрытия на поверхности остается влага, она не испаряется, а становится ловушкой для электрохимической коррозии. Металл под пленкой постепенно окисляется, объем оксидов больше, чем объем исходного металла, и это вызывает вздутие, отслаивание и расширение очага повреждения.
Пятая причина - накопление солей, твердых частиц и отложений. Зоны, где среда застаивается, становятся ловушками для коррозионных факторов: кислород деплетируется, pH падает локально, ионы хлорида и сульфида накапливаются. При этих условиях даже хорошее покрытие может потерять адгезию из-за электрохимических градиентов на границе металл-покрытие.

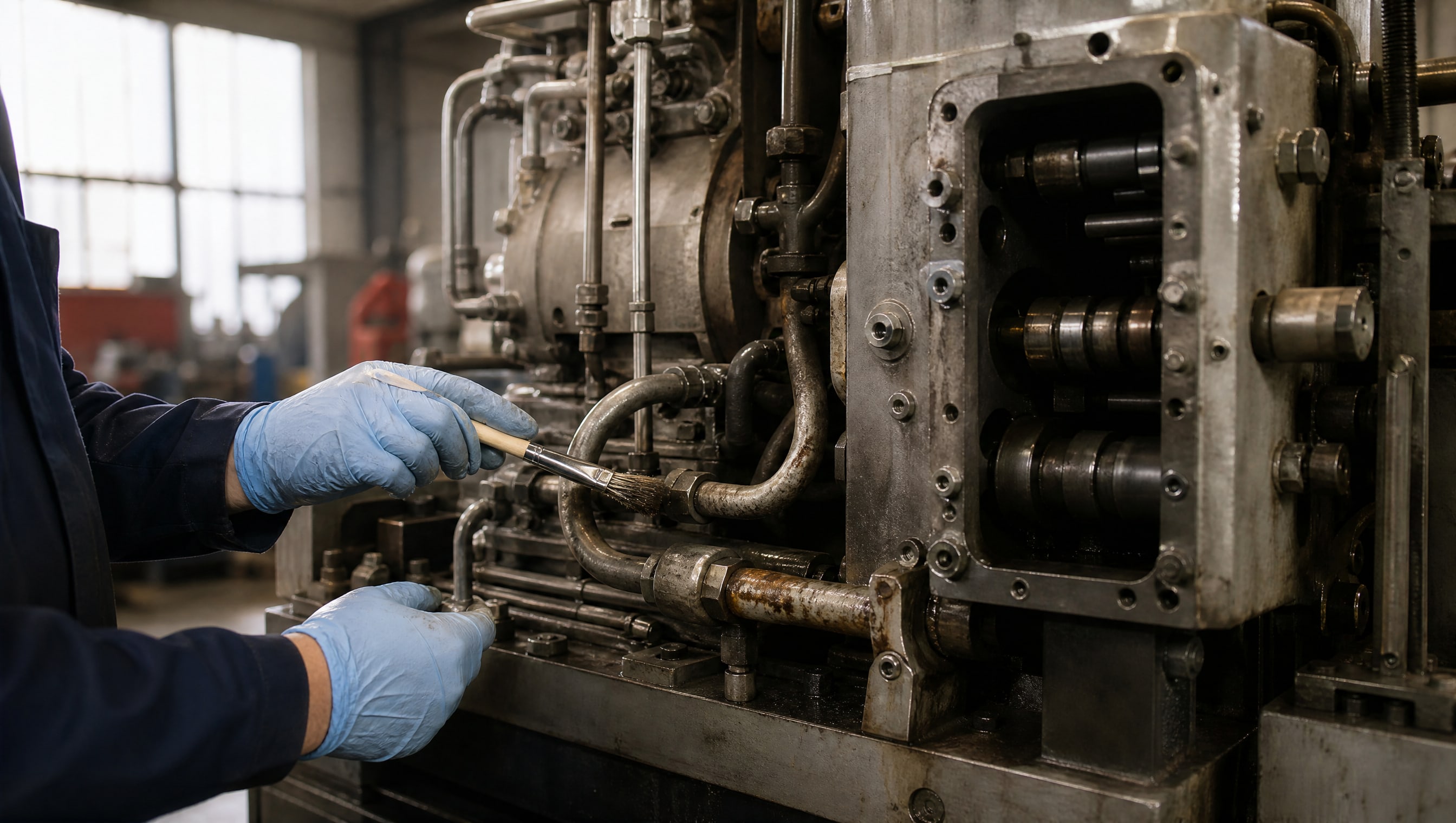

Качественная экспертиза состояния внутренних поверхностей требует системного подхода, который объединяет несколько методов.

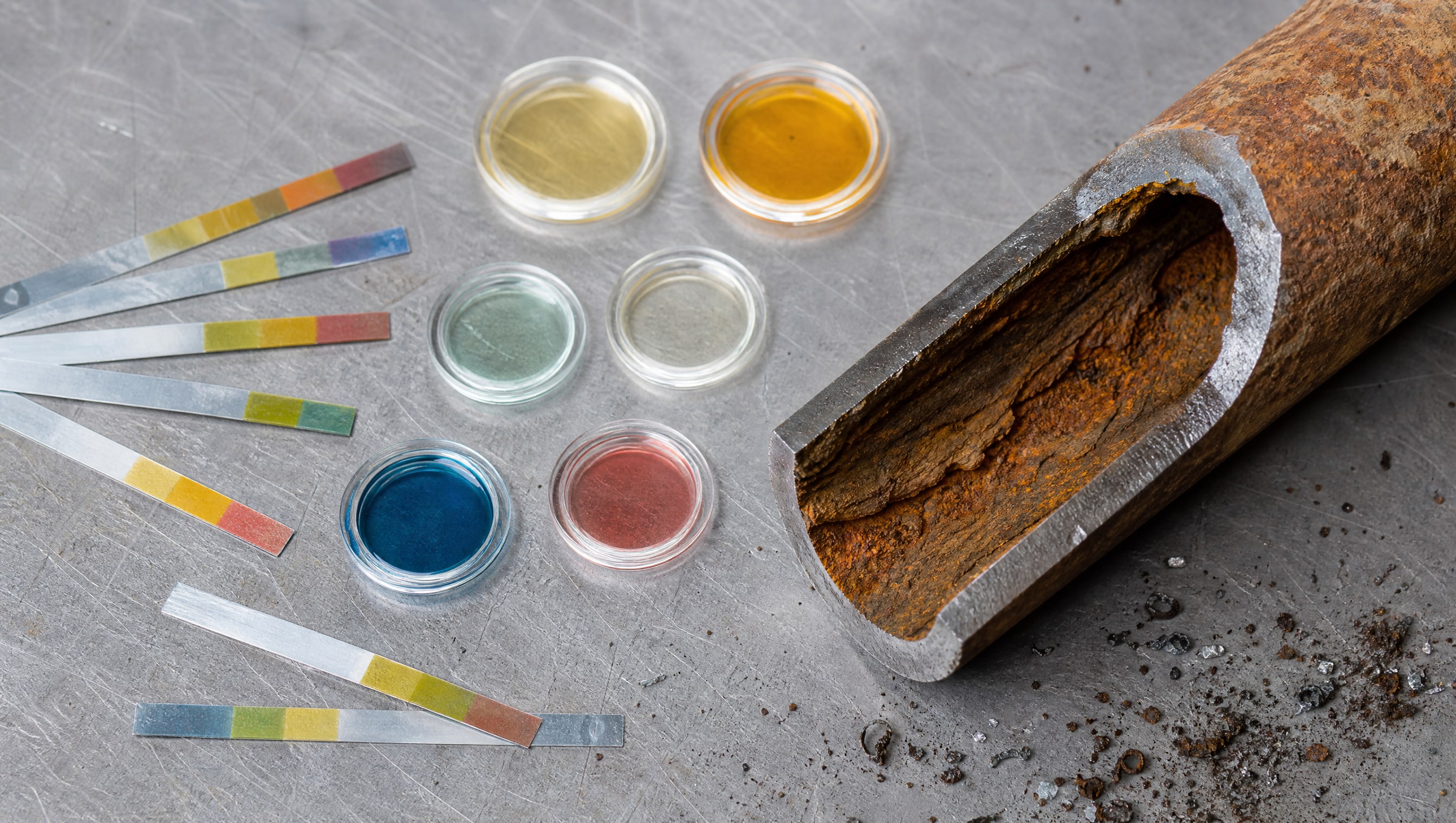

Начинается диагностика с анализа среды, потому что именно параметры рабочей жидкости или газа определяют скорость и вид коррозии. Для водных систем контролируют:
pH - определяет электрохимический потенциал и растворимость оксидов; кислые среды (pH < 6) и щелочные (pH > 10) более коррозионны для большинства сталей.
Растворенный кислород - главный окислитель в электрохимической коррозии; высокое содержание кислорода приводит к точечной коррозии, низкое может спровоцировать сульфидную коррозию.
Твердые частицы и отложения - создают зоны щелевой коррозии и способствуют эрозионному истиранию покрытия.
Соли (хлориды, сульфиды, сульфаты) - повышают локальную агрессивность и инициируют точечную коррозию.
Второй этап - визуальный и приборный осмотр поверхности. При обследовании внутренних полостей используют эндоскопию, видеозонды или дренажные отверстия, если конструкция позволяет. Ищут:
Изменения цвета (темные пятна, желто-коричневые налеты указывают на оксиды железа и активную коррозию).
Вздутия и пузыри на покрытии (признак скопления газов под слоем и коррозии под покрытием).
Трещины, шелушение, отслоения (потеря адгезии и поверхностное разрушение).
Локальные углубления, язвы, «раковины» (активная местная коррозия).
Отложения, корку, наслоения (зоны задержания среды и высокого локального риска).
Третий этап - измерение остаточной толщины металла. Использование ультразвукового толщиномера позволяет оценить потерю толщины локально и спрогнозировать остаток ресурса. Если толщина металла упала на 20-30% от номиналь, риск разрушения резко возрастает, особенно при внутреннем давлении или механических нагрузках.
Четвертый этап - анализ результатов и определение механизма. На основе сочетания параметров среды, картины повреждений и остаточной толщины делается вывод: какой вид коррозии преобладает, есть ли эрозионная компонента, какие зоны требуют приоритетного внимания. Если дефекты сконцентрированы в местах сварных швов, кромок, зазоров или застоя, это указывает на щелевую коррозию как основной механизм; если повреждения разбросаны, но глубокие - на язвенную или точечную коррозию.
На внутренних поверхностях коррозия редко распределяется равномерно; обычно образуются зоны повышенной активности, где разрушение идет намного быстрее.
Эти зоны называют очагами или локальными участками повышенной агрессивности среды. Для правильной оценки состояния деталей необходимо систематически проверять именно эти места, потому что глобальный вывод о состоянии покрытия по среднему показателю может быть опасно ошибочным.
Места, требующие приоритетного внимания:
Сварные швы и зоны термического влияния - при сварке возникают микроструктурные неоднородности, зерна разного размера, наличие угля и примесей; эти участки имеют пониженную коррозионную стойкость и часто становятся путем проникновения коррозии.
Кромки листов, края отверстий и изломов - здесь покрытие часто тоньше, а острые кромки способствуют концентрации коррозионных факторов.
Зазоры и щели между деталями, резьбовые соединения, места контакта с прокладками - среда застаивается, кислород деплетируется, pH падает, соли накапливаются; электрохимические градиенты создают сильный коррозионный потенциал.
Участки с отложениями, ржавчиной, грязью и минеральными наслоениями - под отложениями среда активирует коррозию; кроме того, сами отложения могут содержать коррозионно-активные соли и бактерии.
Области застоя среды, мертвые зоны потока, низины и углубления - если жидкость не движется, кислород не поступает, образуется кислородно-деплецированная ячейка, вызывающая щелевую коррозию.
Места контакта разных металлов (гальваническая пара) - если внутри присутствуют медные трубки, латунные фитинги или алюминиевые детали, возникает галь-ваническая коррозия: менее благородный металл окисляется с повышенной скоростью.
При обследовании не ограничивайтесь визуальным осмотром первых нескольких сантиметров от входного отверстия. Продвигайтесь вглубь, проверяйте дно, стенки и верхние участки. Часто самые интенсивные повреждения находятся именно там, где среда сложнее всего достигается для замены или где циркуляция затруднена.
Когда внутри трубопровода или резервуара движется поток с твердыми частицами (песок, ржавчина, окалина, хозяйственные загрязнения), происходит механическое истирание поверхности.
Этот процесс называют абразивным износом. Если одновременно действует коррозионная среда, на участке сочетаются два деструктивных механизма, и их совместное действие оказывается не просто суммой, а синергией - эрозионной коррозией. При эрозионной коррозии материал разрушается в 2-10 раз быстрее, чем под действием каждого фактора отдельно.
Механизм эрозионной коррозии таков: поток с твердыми частицами скалывает верхний слой покрытия и оксидный слой на металле. Свежая поверхность, обнаженная после механического повреждения, особенно активна электрохимически и быстро окисляется. Но прежде чем возникает толстый защитный оксидный слой, следующая частица уносит этот слой вновь. Цикл повторяется тысячи раз в минуту, и металл разрушается гораздо быстрее, чем в стоячей коррозионной среде.
Эрозионная коррозия развивается в характерных местах: в точках входа потока, в местах сужений и поворотов трубопровода, где скорость и турбулентность потока максимальны. На стенке, обращенной к потоку, повреждения обычно глубже, чем на противоположной. При вращении потока или взвешивании частиц эрозия может охватить всю внутреннюю поверхность, но неравномерно.
Признаки эрозионной коррозии при осмотре: покрытие покрыто мелкими царапинами и локальными углублениями, края которых острые и неровные (в отличие от гладких краев язвочек при химической коррозии); под покрытием видны следы механического воздействия; отслоение покрытия часто начинается именно с мест интенсивного потока. Если при диагностике выявлена эрозионная коррозия, решение требует не только замены покрытия, но и анализа скорости потока, размера и количества твердых частиц, а также возможности их удаления или снижения (установка фильтра, сепаратора, снижение расхода).
На практике внутренние трубопроводы с потоком, содержащим твердые частицы, часто требуют специальных защитных составов, которые обеспечивают не только химическую стойкость, но и механическую прочность к абразивному износу. Такие составы содержат полимеры высокой твердости или керамические нанозаполнители, способные выдержать многократные механические удары при сохранении коррозионной защиты. Например, для систем с потоком, содержащим песок или шлак, применяют антифрикционные и абразивостойкие покрытия. На практике выбор такой защиты зависит от скорости потока, дисперсности частиц и требуемого периода между переквалификациями.
После диагностики дефектов и определения механизма коррозии встает вопрос о восстановлении и защите поверхности.
Эксперты рекомендуют следующий порядок приоритетов: сначала снизить агрессивность среды, затем обеспечить барьерную защиту, затем контролировать режим эксплуатации.
Контроль и модификация среды - самый эффективный метод, потому что устраняет саму причину коррозии:
Регулирование pH с помощью щелочных буферов или кислотных ингибиторов (в зависимости от типа коррозии).
Удаление растворенного кислорода вакуумированием, барботированием инертным газом или применением ингибиторов кислорода.
Снижение содержания хлоридов, сульфидов и других коррозионно-активных ионов - фильтрацией, осадкой или ионнообменом.
Контроль микрофлоры и применение бактерицидов, если в системе развиваются коррозионные бактерии (в особенности сульфатредуцирующие).
Барьерная защита - применение или восстановление защитного покрытия:
Реакторные эмали, полиуретаны, эпоксидные системы для сварных швов, кромок, мест с потенциально высоким риском.
Порошковые полиэфирные покрытия для внутренних поверхностей открытых для окраски участков.
Металлические покрытия (никелирование, цинкование, хромирование) для мест с высокой механической и коррозионной нагрузкой, если позволяет геометрия.
Полимерные трубки, вкладыши, гильзы для замены поврежденных участков без полной переквалификации.
Применение ингибиторов - растворенные в среде вещества, которые замедляют коррозию. Они работают, образуя защитные пленки на поверхности металла или блокируя активные центры. Ингибиторы особенно полезны в закрытых системах (теплоносители, реагенты), где среду трудно менять. Однако эффективность ингибиторов зависит от стабильности их концентрации, совместимости с рабочей жидкостью и типом коррозии.

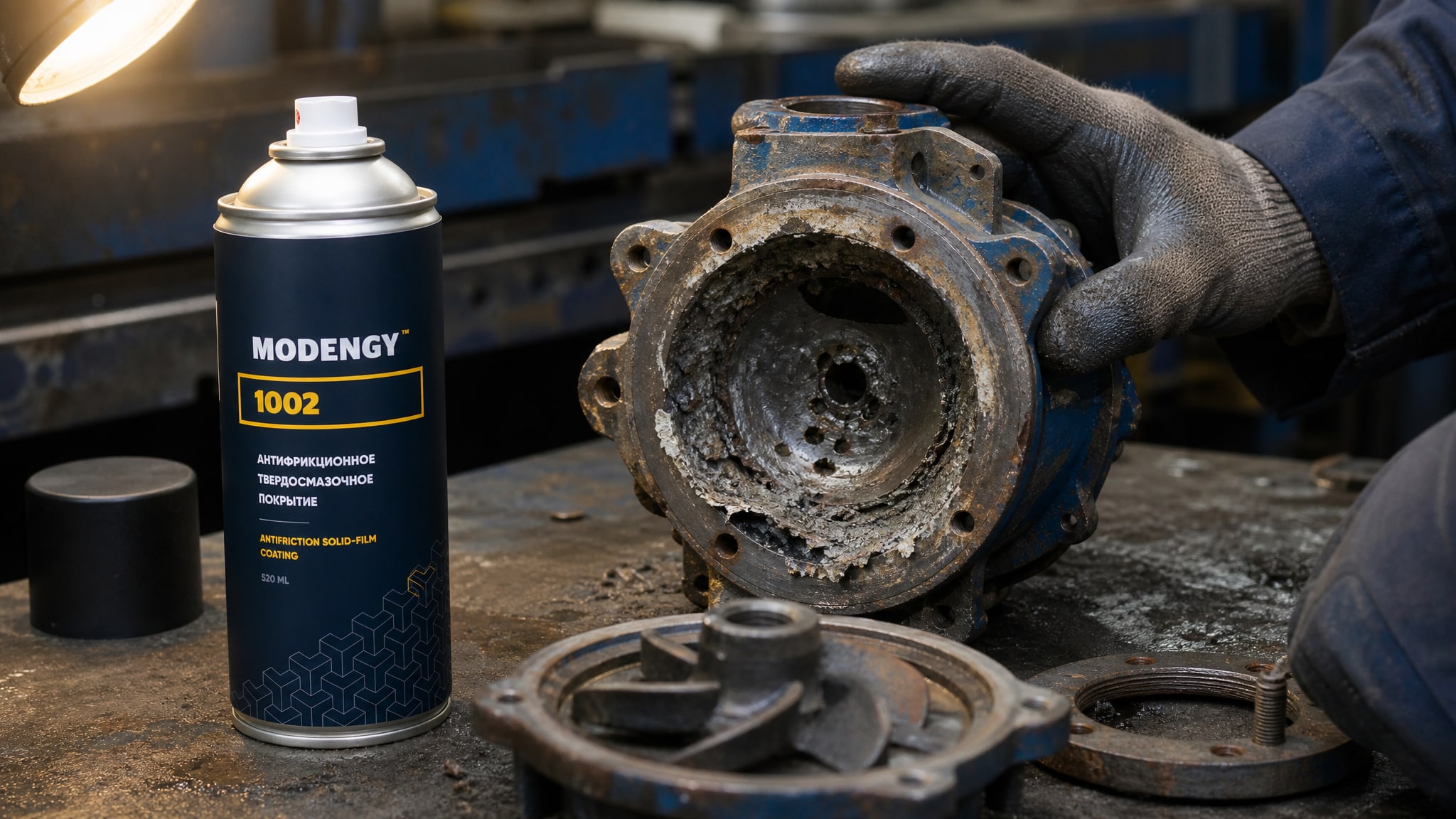

Для внутренних поверхностей, где абразивный износ сочетается с коррозией, часто требуется синтетическое решение. Когда поток содержит твердые частицы и жидкий коррозионный электролит, примером комплексного подхода может быть: сначала установка фильтра или гидроциклона для снижения абразивности потока; затем нанесение покрытия, которое обеспечивает как химическую стойкость к среде, так и механическую прочность к истиранию (MODENGY 1002 в таких условиях работает, обеспечивая защиту от коррозии на границе раздела покрытие-среда и одновременно сопротивляясь локальному истиранию из-за синтетического полимерного основания); и наконец, регулярный контроль состояния покрытия, чтобы вовремя выявить появление новых очагов повреждения и провести локальный ремонт.
Да, это частая ошибка. Коррозия под покрытием и щелевая коррозия развиваются незаметно в зазорах, под отложениями и в местах потери адгезии. Внешне цельное покрытие не исключает активного разрушения металла внутри. Именно поэтому экспертиза требует не только осмотра, но и анализа среды, измерения толщины металла и проверки мест повышенного риска.
Нет одного «самого важного» - все три работают вместе: pH, растворенный кислород и наличие твердых частиц или солей. Низкий pH плюс высокий кислород вызывают электрохимическую коррозию. Низкий кислород плюс сульфиды создают сульфидную коррозию. Твердые частицы плюс коррозионная среда дают эрозионную коррозию. Контролируйте все три параметра вместе.
Нет. Отслоение может быть следствием изначально плохой адгезии (ошибка при нанесении), но часто вызывается коррозией под покрытием, накоплением влаги в щелях, несовместимостью материала с рабочей средой или механическим износом при эксплуатации. Для определения истинной причины нужна техническая экспертиза, а не вывод на основе только внешнего вида.
Ингибиторы замедляют коррозию и предотвращают развитие новых очагов, но не могут восстановить уже произошедшие повреждения. Если язвы и точечная коррозия уже видны, нужно сначала механически удалить очаги, очистить поверхность и восстановить покрытие, а затем применять ингибиторы для профилактики.
Это одновременное действие коррозии и механического износа из-за потока с твердыми частицами. Возникает в трубопроводах и резервуарах с песком, ржавчиной, окалиной; развивается в 2-10 раз быстрее, чем каждый процесс отдельно. Признаки: мелкие царапины, неровные края повреждений, локальные углубления в направлении потока. Защита требует как снижения абразивности среды, так и выбора покрытия с повышенной механической прочностью.
Экспертиза состояния внутренних поверхностей деталей с покрытием в агрессивной среде требует системного подхода: анализа состава и параметров рабочей среды (pH, кислород, твердые частицы), визуального осмотра скрытых зон (швы, кромки, места отложений), измерения остаточной толщины металла приборными методами и определения вида коррозии (сплошная, местная, язвенная, щелевая, эрозионная). Только сочетание этих методов дает полную картину и позволяет прогнозировать остаток ресурса оборудования.
Эффективная защита внутренних поверхностей от коррозии начинается с контроля агрессивности среды - регулирования pH, удаления кислорода, снижения содержания коррозионно-активных ионов. Затем выбирается или восстанавливается барьерное покрытие, совместимое именно с этой средой и механическими условиями эксплуатации. Практический следующий шаг: проведите анализ среды в вашей системе, определите критические зоны повышенного риска, измерьте остаточную толщину металла в этих местах и на основе полученных данных спланируйте восстановительные работы и режим профилактического контроля.
