Этапы восстановления деталей превентора: от пескоструйной обработки до неразрушающего контроля

Восстановление превентора - это комплексный процесс, который включает разборку, дефектацию, замену поврежденных узлов, нанесение защитных покрытий и серию контрольных испытаний. Главное отличие от простого ремонта в том, что восстановление предполагает полное возвращение устройства к рабочему состоянию с проверкой всех критических параметров и герметичности. Статья дает практический порядок работ: от первичной очистки поверхностей до финальной неразрушающей дефектоскопии. Информация полезна инженерам, техническим специалистам, снабженцам и закупщикам, которые либо проводят восстановление на собственных площадях, либо выбирают подрядчика и хотят контролировать качество.

Подготовка к восстановлению: от прибытия превентора до разборки

Прежде чем приступить к дефектации и замене узлов, превентор необходимо очистить от грязи и промыть, чтобы снизить риск механических повреждений и упростить визуальный осмотр.

Этап очистки критичен: остатки абразива, промывочной жидкости или отложений могут скрыть истинное состояние поверхностей и привести к неправильным выводам при дефектации.

На следующем этапе выполняют аналитические исследования: анализируют техническую документацию превентора, условия его эксплуатации, историю ремонтов и отказов. Эта информация помогает предугадать, какие узлы могут быть повреждены интенсивнее всего и на какие параметры обратить особое внимание при контроле качества.

Разборка проводится по четкому порядку. Сначала обеспечивают отсутствие циркуляции промывочной жидкости через внутреннюю полость превентора. Если он был в закрытом состоянии, плашки выводят в безопасное положение, подавая силовую жидкость в основной гидроцилиндр до полного их выхода. Затем снимают крышку, отсоединяют штуцер и осторожно извлекают плашки и прочие узлы, избегая деформации деталей при демонтаже. Аккуратное обращение на этом этапе предотвращает дополнительные повреждения, которые затем придется компенсировать восстановлением.

Пескоструйная подготовка и очистка поверхностей

После разборки металлические поверхности корпуса и других деталей подвергают пескоструйной обработке.

Ее назначение - удалить окислы, коррозию, остатки промывочной жидкости и подготовить поверхность к нанесению защитных покрытий. Пескоструйная обработка создает микрошероховатость, которая обеспечивает хорошую адгезию (прилипание) последующих слоев покрытия.

Перед нанесением защитных покрытий поверхность дополнительно очищают, применяя промышленные очистители EFELE, которые удаляют пыль абразива и прочие микрозагрязнения. Это гарантирует, что покрытие будет держаться надежно и равномерно по всей площади контакта.

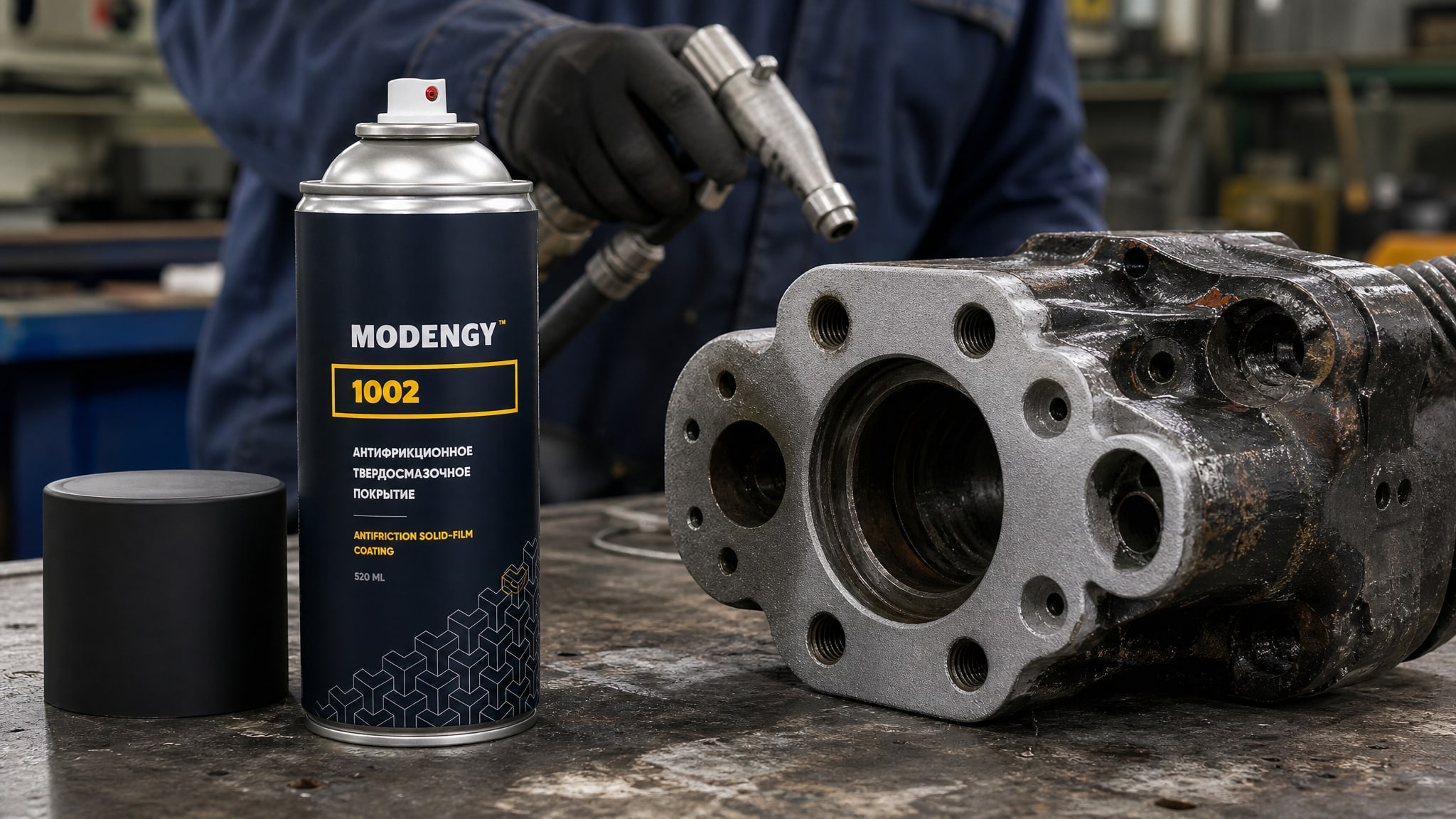

После очистки на подготовленную поверхность наносят защитное покрытие. Выбор типа покрытия зависит от условий эксплуатации превентора: агрессивность среды, температурный диапазон, требования к износостойкости. Для деталей, работающих с повышенным трением и в условиях влажности, применяют многослойные системы, которые предотвращают вымывание смазки, фреттинг (микрорельефное повреждение от колебаний) и холодный пуск после длительных простоев. На практике такую долговечность обеспечивают антифрикционные твердосмазочные покрытия, например MODENGY 1002, которые образуют микротвердую пленку и практически не требуют дополнительной смазки при сборке и эксплуатации.

Замена уплотнений и поврежденных деталей

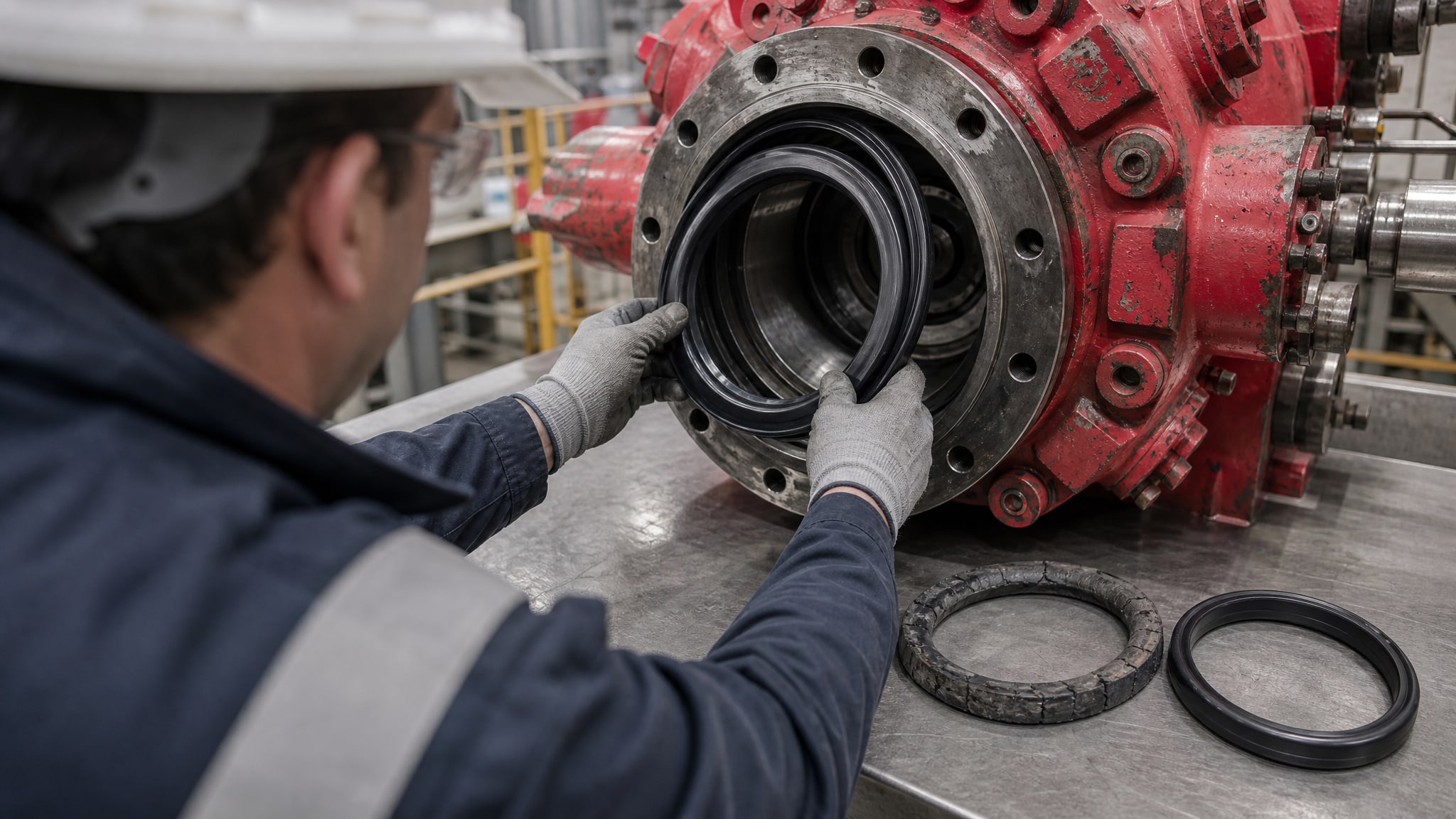

Все резиновые уплотнения превентора подлежат обязательной замене.

Это стандартная практика ремонта, не зависящая от внешнего вида уплотнителей: даже если резина выглядит целой, ее эластичность и герметизирующая способность снижаются с возрастом и контактом с рабочей жидкостью. Исключение допускается только в редких случаях, когда превентор работал в среде с минимальным содержанием H₂S и CO₂ и уплотнители сохранили свои свойства.

Все металлические детали с повреждениями - трещины, глубокие царапины, коррозионные язвы, пластические деформации - подлежат замене, а не восстановлению. Попытка отремонтировать такую деталь может привести к ее отказу под давлением, что создаст опасность для скважины и персонала.

На этом же этапе проверяют герметичность гидроцилиндров, целостность всех каналов и соответствие геометрии узлов техническим чертежам. Если какая-то деталь не соответствует допускам, ее заказывают на замену у производителя или у поставщика оригинальных компонентов.

Сборка, испытания на герметичность и опрессовка

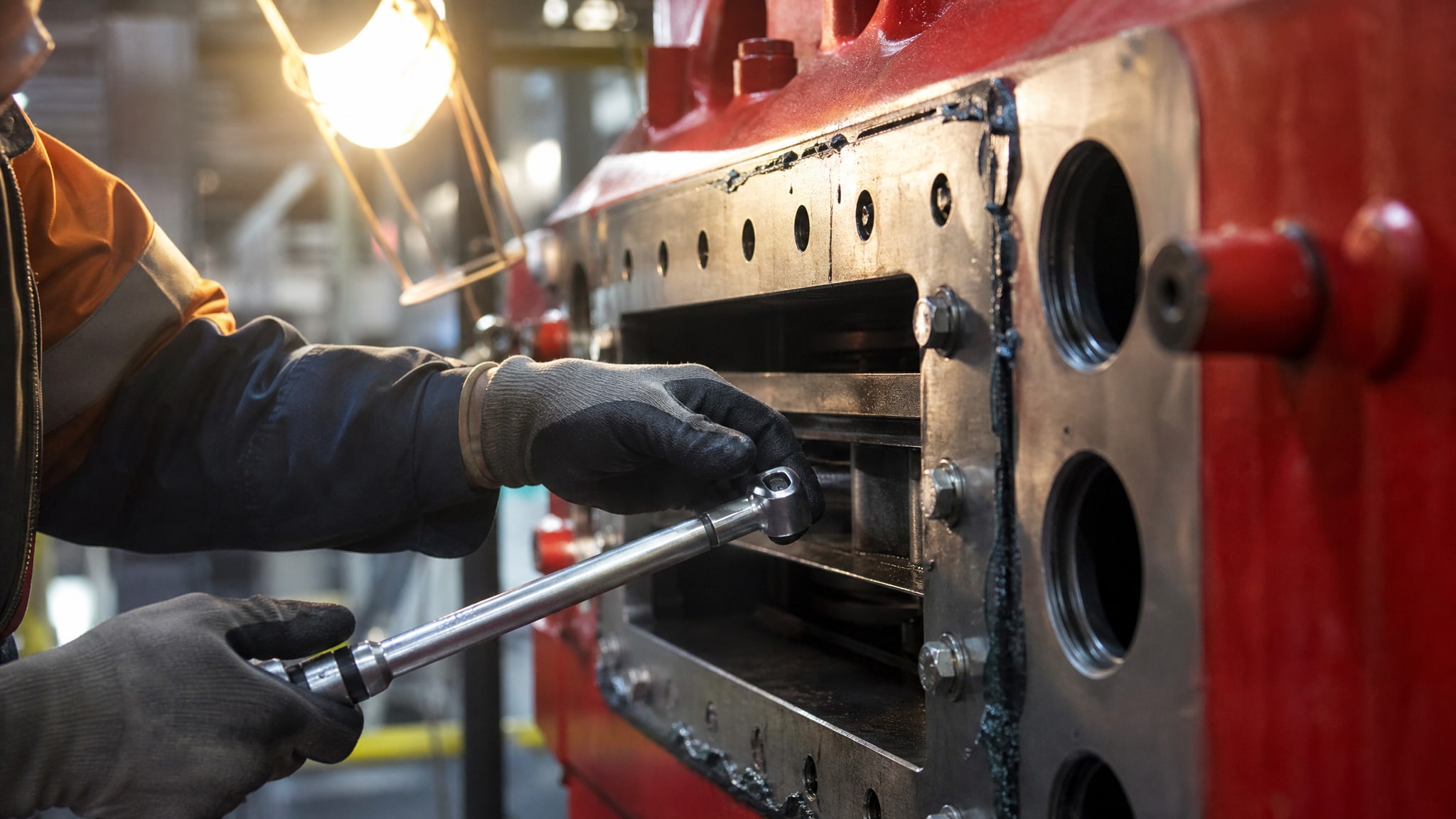

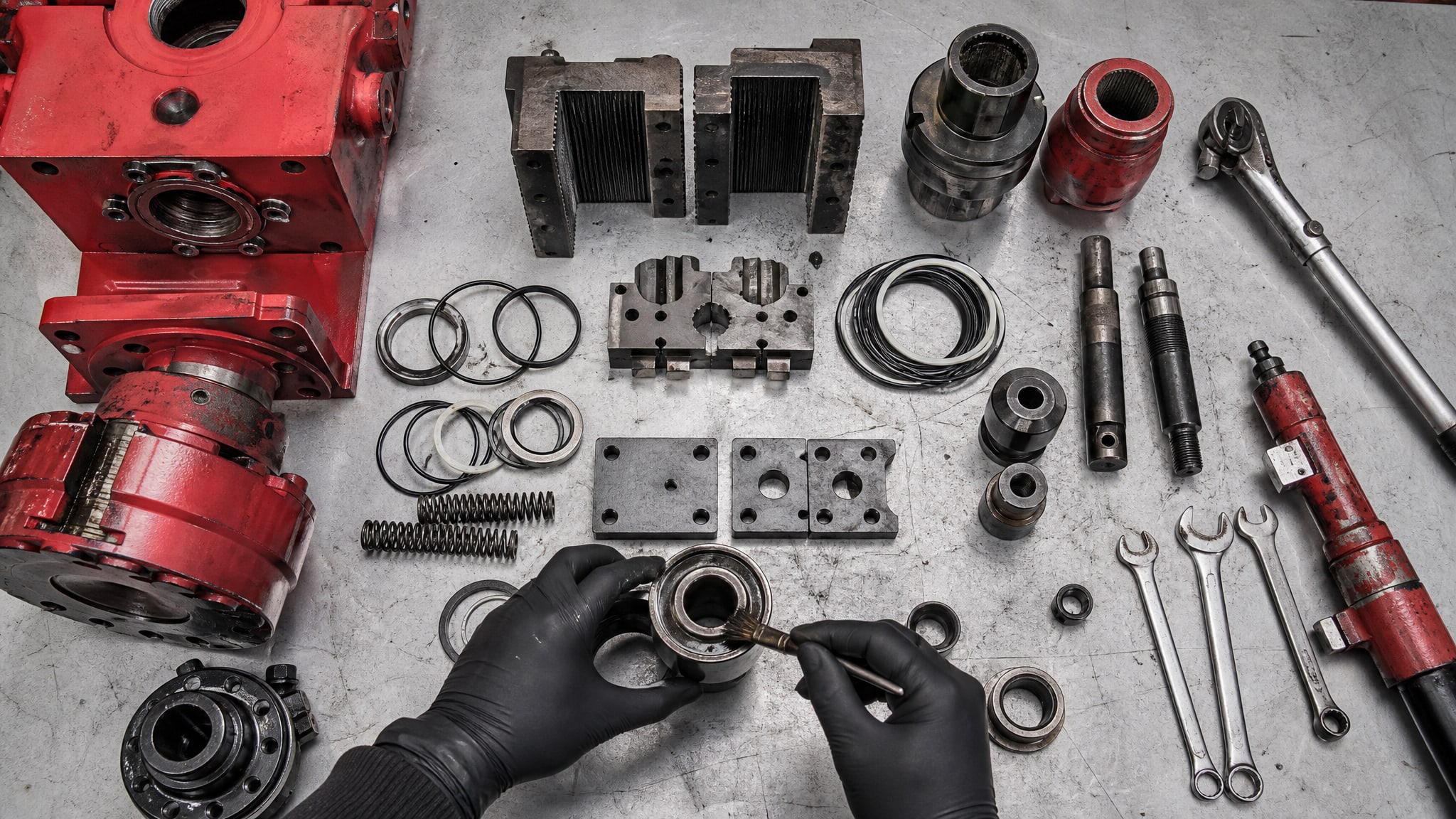

После замены всех поврежденных узлов и уплотнений превентор собирают в обратном порядке.

При сборке проверяют легкость хода подвижных частей, отсутствие заеданий и правильность положения всех узлов.

Первое испытание - проверка герметичности и механической работы. На вращающихся превенторах убеждаются, что ствол вращается легко, без рывков и заклиниваний. На шаровых кранах проверяют плавность поворота запорного механизма. На противовыбросовых устройствах проверяют, свободно ли выходят плашки при подаче давления и полностью ли затворяются без утечек.

Затем выполняют опрессовку превентора. На этом этапе внутреннее пространство заполняют рабочей жидкостью, закрывают плашки и нагнетают пробное давление в соответствии с техническими нормативами. Выдержка давления составляет не менее 10 минут - в течение этого времени следят за показаниями манометра, чтобы убедиться в отсутствии утечек. Если давление держится, испытание считается успешным.

Для корпуса превентора применяют максимальное рабочее давление, указанное в техническом паспорте. Для гидросистемы используют пробное давление, превышающее рабочее в 1,5 раза - это гарантирует надежность под эксплуатационными нагрузками и предусматривает запас прочности.

График техническогообслуживания и опрессовки после восстановления

После восстановления превентор возвращают на скважину и устанавливают на устье.

В дальнейшем его эксплуатация подчиняется четкому графику технического обслуживания.

Опрессовка выполняется:

• каждые 6 месяцев в рамках регламентного техническогообслуживания;

• после каждой замены плашек;

• после каждого ремонта или регулировки узлов;

• перед разбуриванием цементного стакана;

• перед вскрытием пласта и другими ответственными скважинными операциями.

Раз в год проводят плановую дефектоскопию неразрушающими методами. По результатам этой проверки определяют, находится ли превентор в надлежащем состоянии или требует внимания к отдельным узлам.

Такой регулярный контроль позволяет своевременно обнаружить развивающиеся дефекты и предотвратить внезапный отказ оборудования во время критической скважинной операции.

Распространенные ошибки при восстановлении превентора

Первая ошибка - пропуск этапа аналитических исследований.

Некоторые организации сразу переходят к разборке и дефектации, не изучив историю эксплуатации и условия, в которых работал превентор. В результате упускаются особенности, которые помогли бы предугадать проблемные узлы и выбрать оптимальные решения.

Вторая ошибка - неполная замена уплотнений. Соблазн оставить "хорошие на вид" уплотнители приводит к утечкам и потере герметичности спустя недели или месяцы эксплуатации. Практика показывает: при восстановлении все резиновые изделия меняют без исключений.

Третья ошибка - сокращение времени выдержки при опрессовке. Выдержка в 10 минут - это не лишняя предосторожность, а минимум, который гарантирует стабилизацию давления и выявление скрытых течей. Сокращение этого времени увеличивает риск того, что неплотность останется незамеченной.

Четвертая ошибка - пренебрежение неразрушающим контролем. Ежегодная дефектоскопия - это не формальность, а средство предупреждения критических отказов. Пропуск или отсрочка плановой дефектоскопии может привести к развитию трещины до состояния, при котором восстановление станет невозможным.

Пятая ошибка - использование неподходящих материалов для покрытия. Выбор покрытия должен соответствовать условиям эксплуатации: если превентор работает в морской воде или во влажной среде, необходимо многослойное покрытие с высокой адгезией и коррозионной стойкостью. Применение дешевых однослойных решений приводит к сколам и коррозии уже в первый сезон.

Часто задаваемые вопросы

Почему нужно менять все резиновые уплотнения, если они выглядят целыми?

Резина теряет эластичность и герметизирующую способность с возрастом независимо от внешнего вида. При контакте с рабочей жидкостью, содержащей углеводороды, и под воздействием высоких давлений материал уплотнения деградирует изнутри. Замена всех уплотнений - это стандартная практика ремонта, гарантирующая надежность на длительный период эксплуатации.

Как часто нужно проводить опрессовку и неразрушающий контроль?

Опрессовка проводится каждые 6 месяцев в рамках технического обслуживания, а также после каждого ремонта, замены плашек и перед ответственными скважинными операциями. Неразрушающий контроль выполняют раз в год как плановое мероприятие. Такая периодичность предупреждает развитие скрытых дефектов и обеспечивает безопасность.

Какое давление применяют при испытании превентора после ремонта?

Для корпуса используют максимальное рабочее давление, указанное в техническом паспорте. Для гидросистемы применяют пробное давление, превышающее рабочее в 1,5 раза. Выдержка давления составляет не менее 10 минут. За этот период проверяют, не снижается ли показание манометра, что указало бы на утечку.

Что входит в техническое заключение после восстановления?

Техническое заключение содержит результаты аналитических исследований, перечень выполненных работ и замененных деталей, результаты испытаний на герметичность и прочность, результаты неразрушающего контроля и рекомендации по дальнейшей эксплуатации. Это юридический документ, подтверждающий пригодность превентора к работе.

Почему нужна пескоструйная подготовка перед нанесением покрытия?

Пескоструйная обработка удаляет окислы, коррозию и загрязнения, создавая микрошероховатость на поверхности. Эта шероховатость обеспечивает хорошую адгезию (прилипание) защитного покрытия. Без такой подготовки покрытие может начать отслаиваться через несколько недель эксплуатации.

Заключение

Восстановление превентора - это многоэтапный процесс, в котором каждый шаг выполняет важную роль в обеспечении надежности и безопасности оборудования. От первичной очистки и пескоструйной подготовки до финальной дефектоскопии и составления технического заключения, все работы должны проводиться в соответствии с нормативами и лучшей практикой отрасли. Ключевые принципы - полная замена уплотнений и поврежденных деталей, строгое соблюдение режимов и выдержек при испытаниях, регулярный неразрушающий контроль и ведение документации.

После восстановления превентор требует постоянного внимания: опрессовка каждые 6 месяцев, ежегодная дефектоскопия, немедленные проверки перед ответственными операциями. Такой подход предотвращает внезапные отказы и гарантирует, что оборудование будет служить надежно в течение многих лет. При выборе организации для восстановления убедитесь, что она имеет опыт, сертификацию на неразрушающий контроль и располагает современной лабораторией для испытаний на герметичность и прочность.
