Резьбовые соединения в условиях вибрационной нагрузки - одна из самых распространенных причин утечек и отказов оборудования. Микродвижения, вызванные колебаниями, постепенно ослабляют затяжку и создают микротрещины, через которые протекает рабочая жидкость. Статическая затяжка и пассивные уплотнители (лента, паста) в таких условиях неэффективны: они не способны удержать резьбу от самораскручивания при динамических нагрузках.
Решение - анаэробный жидкий резьбовой герметик, который не только герметизирует соединение, но и фиксирует резьбу, препятствуя микроподвижкам. В этой статье разберемся, почему вибрирующие соединения требуют специального подхода, как выбрать подходящий герметик и какие ошибки совершают при применении.
Резьба в покое держится за счет трения и механического зацепления витков.
Но при вибрации картина меняется: каждый цикл колебаний смещает резьбовые поверхности относительно друг друга на микроны. Это явление называют фреттингом - поверхностная усталость под действием циклических микроподвижек.
Фреттинг создает две проблемы одновременно. Во-первых, он образует микротрещины в уплотнительном слое (будь то лента, паста или прочее), через которые начинает просачиваться среда. Во-вторых, фреттинг ослабляет затяжку: резьба постепенно «подрубливается», и соединение раскручивается само по себе.
Пассивные уплотнители не решают эту проблему, поскольку они не препятствуют микроподвижкам - они лишь занимают щели. Анаэробный герметик работает иначе: он полимеризуется в отсутствие кислорода и создает твердую, упругую пленку, которая одновременно герметизирует и фиксирует резьбу, блокируя ее раскручивание даже при динамических нагрузках.
Когда соединение испытывает вибрационную нагрузку, каждый цикл колебаний приводит к кратковременному снижению контактного усилия между витками резьбы. Эта циклическая разгрузка позволяет резьбе проскальзывать, смещаясь на долю миллиметра. Если таких циклов тысячи в час, смещение накапливается, и резьба расвинчивается.
Именно поэтому герметик должен не просто «залить щели», а «заклинить» резьбу. Анаэробный состав заполняет микропоры и неровности поверхности, отверждаясь там до состояния пластика или мягкого эпоксида. Благодаря этому даже при кратковременных разгрузках витки остаются зафиксированы и не проскальзывают.
При выборе анаэробного герметика для вибрирующих узлов нужно оценить несколько критических характеристик, так как каждый параметр влияет на надежность в конкретных условиях.
Герметики различаются по прочности фиксации, которая определяет момент сопротивления раскручиванию. Условно выделяют три класса:
Low strength - удерживает момент до 5-10 Н·м; используется для малых винтов и соединений, которые нужно часто разбирать вручную.
Medium strength - удерживает момент 10-30 Н·м; оптимален для вибронагруженных узлов среднего размера, где требуется как надежная фиксация, так и возможность регулярного обслуживания.
High strength - удерживает момент выше 30 Н·м; для особо критичных узлов, но демонтаж затруднен и требует специального инструмента.
Для большинства промышленных применений при вибрации выбирают medium strength, так как этот класс обеспечивает надежное уплотнение и фиксацию, не усложняя при этом последующий ремонт. High strength используют только если соединение рассчитано на очень долгий срок между разборками или если вибрация особенно интенсивна.
Анаэробные герметики работают в диапазоне от минус 65°F (примерно -54°C) до плюс 300-400°F (150-200°C) в зависимости от формулировки. Превышение верхней границы приводит к размягчению полимера и потере фиксирующей способности; при отрицательных температурах герметик становится хрупким и может потерять эластичность.
Для систем с экстремальными температурами нужно уточнять спецификацию у производителя. Например, для низкотемпературных скважин или криогенных установок может потребоваться специальная формулировка.
Низковязкие герметики (консистенция как вода) проникают в тонкие щели и глубокие микропоры резьбы, но могут протекать из соединения до отверждения. Высоковязкие составы удерживаются на месте лучше, но медленнее заполняют микронеровности.
Для стандартных резьб BSPP, NPT и метрических подходит средневязкий герметик, который уравновешивает проникающую способность и удерживаемость.
Большинство анаэробных герметиков полимеризуются за 24 часа при комнатной температуре, хотя начальное отверждение происходит уже через 1-2 часа. Это значит, что запускать оборудование под давлением и вибрацией до полного набора прочности нельзя.
Более высокая температура ускоряет отверждение: при 50°C время может сократиться до 4-8 часов. Некоторые составы содержат ускорители и отверждаются за 30-60 минут при нормальных условиях, но это встречается реже.
Герметик - это только половина успеха.
Если поверхность резьбы не подготовлена должным образом, он не обеспечит ни герметичность, ни фиксацию.
Масляная пленка, коррозия, пыль и грязь - враги адгезии. Герметик не присоединяется к маслянистой поверхности, и соединение остается уязвимым для протечек. Перед нанесением резьба должна быть вычищена механически (щеткой, тканью) и обезжирена (ацетоном, спиртом или специальным очистителем).
Ржавчину или окислы снимают проволочной щеткой до блеска металла. Для старых соединений, долго находившихся в эксплуатации, часто требуется полная разборка и промывка с сушкой.

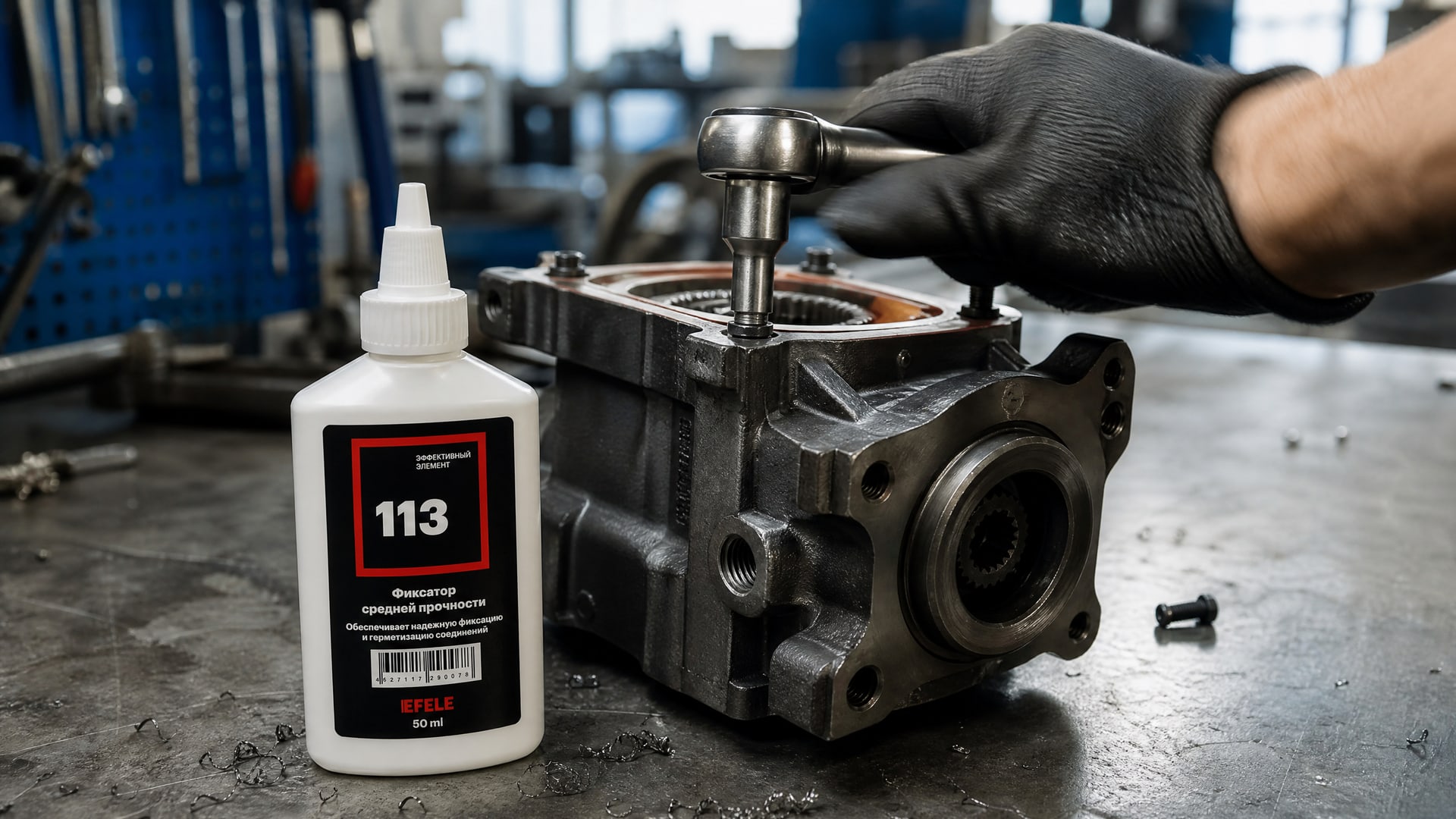

Герметик наносится непрерывным слоем по всей рабочей поверхности витков. Часто рекомендуют наносить его 2-3 витками на наружную резьбу или 2-3 слоями на внутреннюю. Пропуски в нанесении приводят к локальным утечкам, так как герметик должен образовать единую защитную пленку.
Излишки герметика удаляют после сборки мягкой тканью или кистью; протирать уже собранное соединение нельзя, так как это удалит герметик из зазоров.
После нанесения герметика резьбу вкручивают или вставляют в гнездо с нормальным (рекомендуемым производителем) моментом затяжки. Избыточное затягивание может выдавить герметик из соединения, а недостаточное оставит щели.
Полное отверждение занимает 24 часа при 20°C. В течение этого времени соединение не должно испытывать давление и вибрацию. После отверждения герметик набирает расчетную прочность и готов к работе в динамических условиях.
Не все герметики одинаково подходят для всех сред.
Выбор зависит от того, какую жидкость или газ содержит система, какое давление и температура в ней господствуют, и каким стандартам она должна соответствовать.

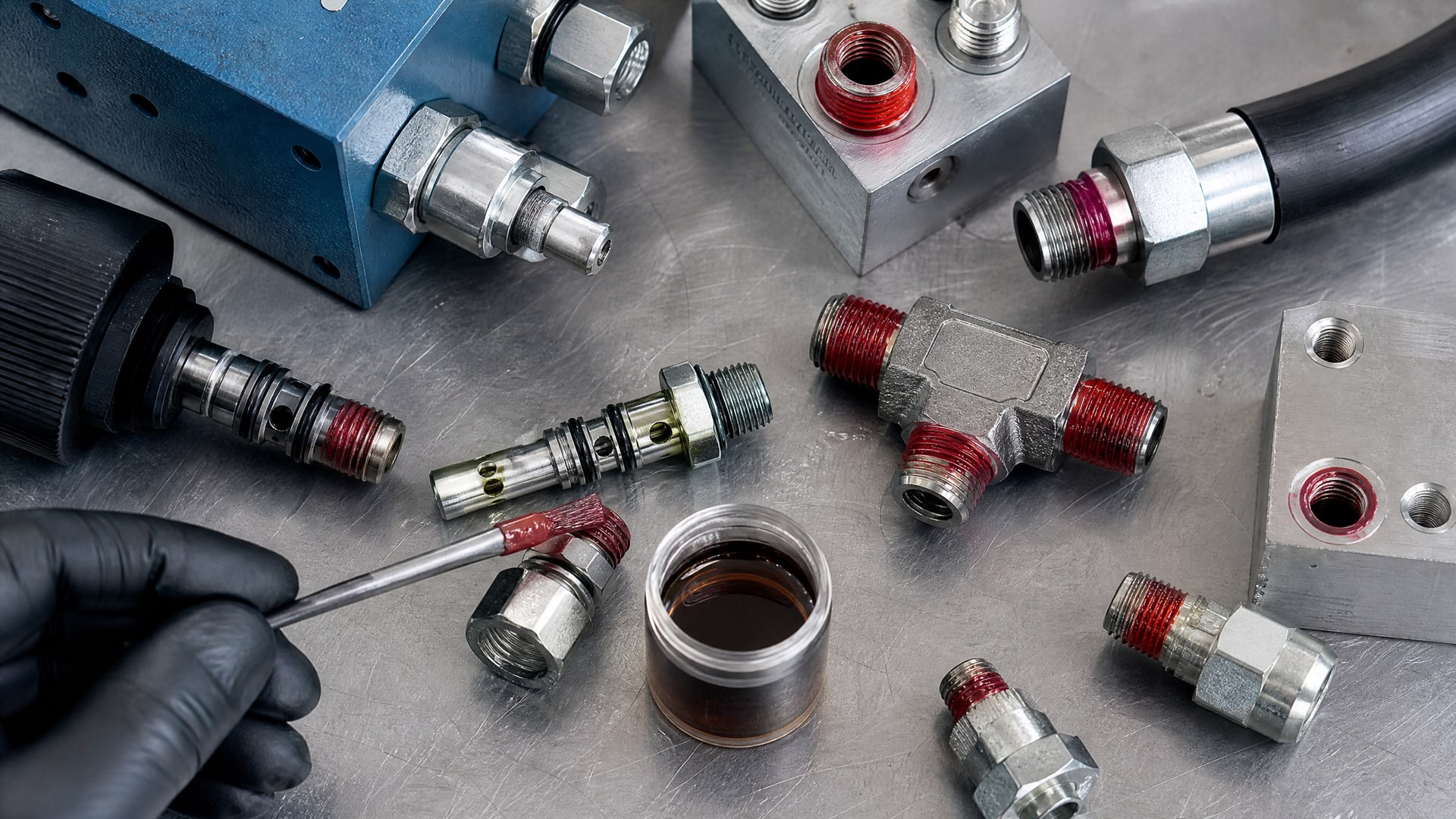

Для гидравлических систем нужен герметик, стойкий к минеральным маслам и способный работать при давлениях до 350-400 бар. Герметик должен оставаться пластичным (не размягчаться и не затвердевать от масла) и одновременно обеспечивать надежную фиксацию резьбы.
Стандартные анаэробные герметики medium strength обычно справляются с этой задачей. На линиях фасовки гидравлических систем и в ремонтных службах для трубных соединений и фитингов используют анаэробные составы, которые надежно герметизируют соединения при вибрации и испытывают на устойчивость к high pressure и vibrational loosening.
Пневматика менее требовательна к герметику, чем гидравлика, но вибрация там может быть не меньше. Герметик должен быть совместим с воздухом и не испаряться при давлениях 5-10 бар. Условия обычно позволяют использовать medium strength составы, аналогичные гидравлическим.
Для систем водоснабжения и водопровода герметик должен соответствовать стандарту NSF/ANSI 61, который гарантирует, что материал не содержит вредных компонентов и не сообщает воде запах или вкус. Это требование уже встроено в конкретные герметики; покупая состав «для питьевой воды», можно быть уверенным в соответствии.
Для газовых линий (сжатый воздух, азот, инертные газы) используют герметики, которые не реагируют с этими средами. Большинство анаэробных составов здесь подходят, но нужно проверить техописание на совместимость с конкретным газом.
Неправильное применение герметика приводит к отказу уплотнения даже при правильном выборе продукта.
Вот наиболее частые ошибки и способы их избежать.

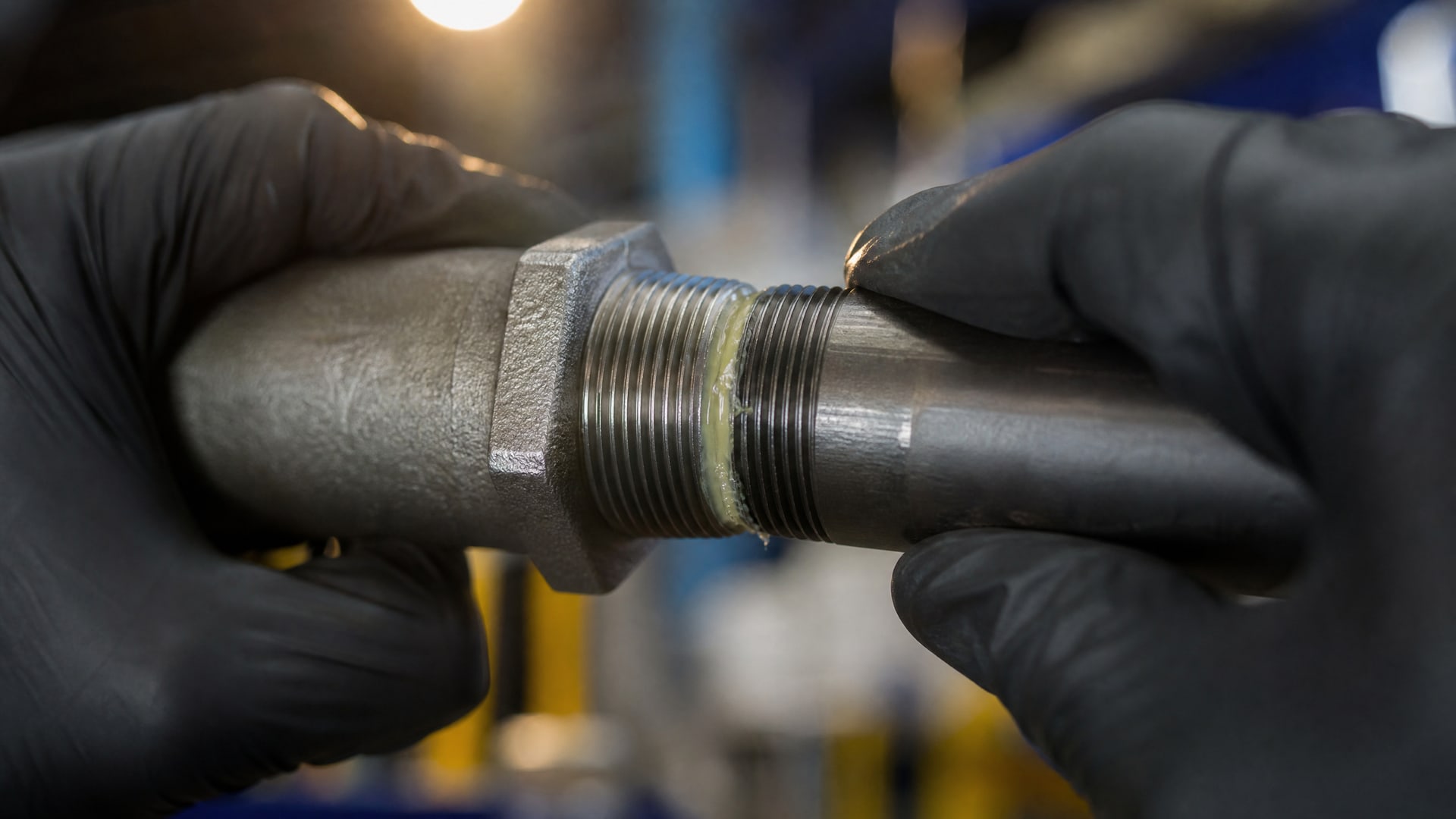

Многие закупщики полагают, что герметик «тверд на ощупь» через несколько часов и можно запускать систему. На самом деле герметик набирает полную прочность только после 24 часов при 20°C. Ранний запуск приводит к тому, что вибрация разрушает еще не отвердевший полимер, и соединение остается непригодным.
Пример: обслуживание центробежного насоса, где герметик нанесли на фланцевые соединения, а насос запустили через 4 часа. Вибрация от ротора передалась на фланцы, и герметик потрескался; через сутки появилась течь. После повторной разборки, повторного нанесения герметика и соблюдения 24-часовой выдержки проблема была решена.
Грязь и масло подобны разделительному слою между герметиком и металлом. Даже если герметик отвердеет, адгезия будет слабой, и вибрация приведет к отслоению герметика от поверхности. Результат - протечка или саморазборка соединения.
Правило простое: перед нанесением герметика резьба должна быть чистой, сухой и обезжиренной. Для критичных узлов имеет смысл использовать праймер (активатор), который повышает адгезию герметика, особенно если поверхность прошла окисление или имеет микропоры.
Герметик - не замена правильной затяжке. Он работает в паре с механическим зажимом. Если резьба затянута недостаточно, герметик не сможет компенсировать слабость соединения при вибрации. С другой стороны, избыточная затяжка может выдавить герметик из щелей.
Затяжку выполняют в соответствии с рекомендациями производителя оборудования или стандартом для конкретной резьбы. Для трубных соединений это указано в ISO 1179 и аналогичных нормативах.
Некоторые старые практики рекомендуют смешивать герметик с графитом, вазелином или графитной смазкой для «улучшения проводимости» или «защиты от коррозии». Это ошибка: добавки нарушают полимеризацию и снижают прочность герметика. Герметик следует использовать в чистом виде, согласно техописанию.
Отрасль опирается на несколько ключевых стандартов, которые помогают унифицировать требования и методики испытаний.
Этот стандарт описывает методики испытания герметиков (thread compounds) для нефтегазовой отрасли, включая испытания на давление, температуру, вибрацию и совместимость со средами. Хотя стандарт ориентирован на нефтегаз, методики применимы и к общепромышленным соединениям.
Этот стандарт описывает геометрию и уплотнение параллельных трубных резьб. Герметизация в таких соединениях обеспечивается не самой резьбой (как в конусной NPT), а уплотнительной плоскостью. Правильное применение герметика в BSPP-соединениях предполагает нанесение на первые 3-4 витка резьбы.
Эти американские военные и промышленные стандарты задают требования к анаэробным герметикам: вязкость, время отверждения, прочность фиксации, температурный диапазон, совместимость со средами. Большинство коммерческих герметиков заявляют соответствие одному или нескольким из этих стандартов.
Стандарт для материалов, контактирующих с питьевой водой. Герметик, отмеченный этим допуском, безопасен для водопровода и не содержит вредных веществ.
Закупщик или инженер должны последовательно ответить на несколько вопросов, чтобы выбрать подходящий герметик.
| Параметр | Вопрос | Влияние на выбор |
|---|---|---|
| Среда | Какую жидкость или газ содержит система? | Герметик должен быть совместим со средой (масло, вода, газ). Для питьевой воды нужен допуск NSF/ANSI 61. |
| Давление | Какое рабочее давление в соединении? | Medium strength обычно хватает до 400 бар; выше может потребоваться high strength. |
| Температура | Какова минимальная и максимальная температура? | Герметик должен оставаться эластичным в этом диапазоне (обычно -54°C до +150°C). |
| Вибрация | Какова интенсивность вибрации (низкая, средняя, высокая)? | Высокая вибрация требует medium или high strength; низкая - может подойти low strength. |
| Размер резьбы | Какой диаметр и шаг резьбы? | Влияет на кол-во наносимого герметика и время отверждения. |
| Стандарт резьбы | NPT, BSPP, метрическая коническая, параллельная? | Определяет, как и на какое расстояние наносить герметик. |
| Обслуживаемость | Нужно ли разбирать соединение регулярно? | Если да - medium strength; если нет и соединение критично - high strength. |
Заполнив эту таблицу мысленно (или на бумаге), специалист резко сужает выбор и может с уверенностью заказать герметик, который будет работать.

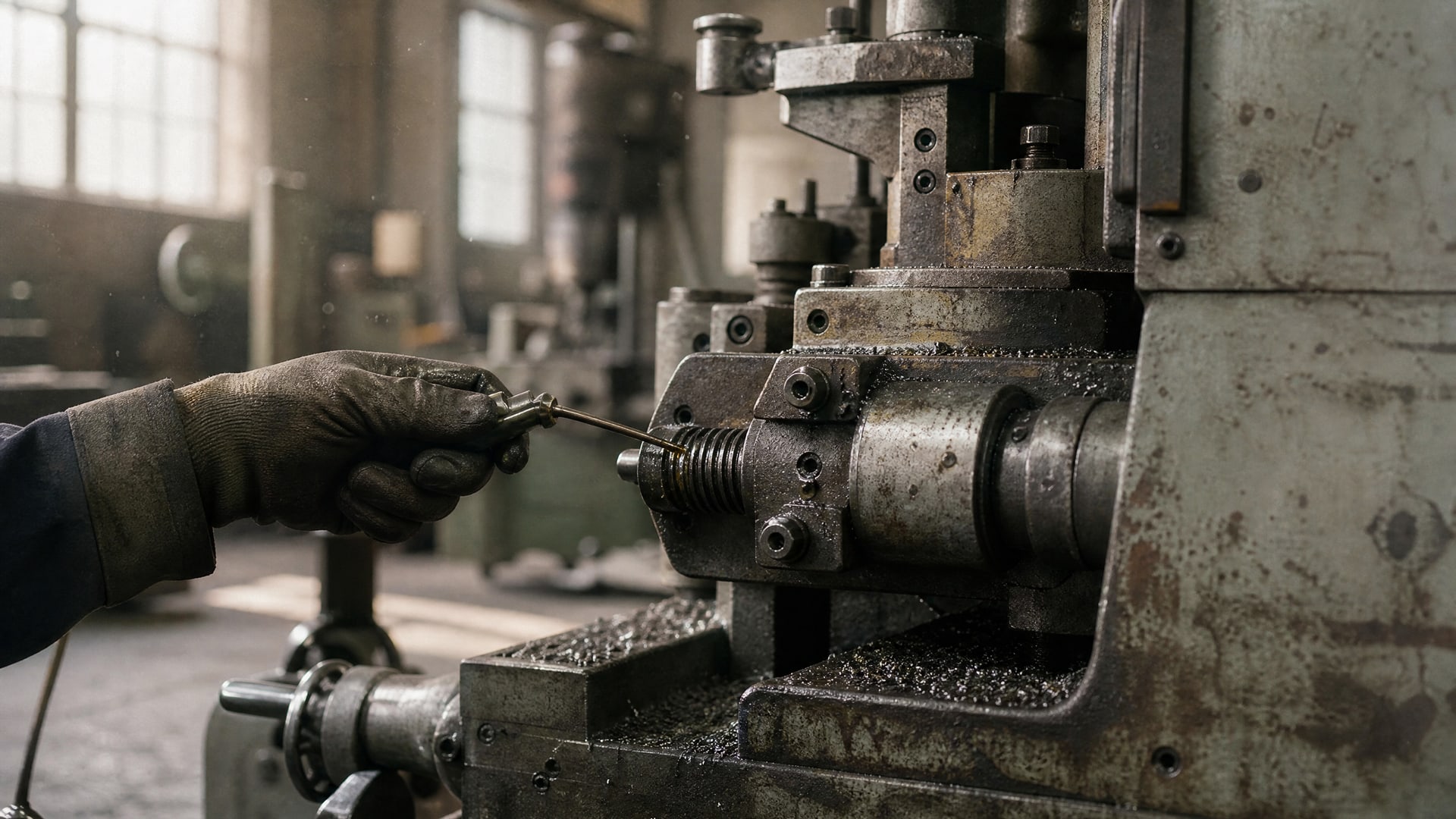

Закупщик получил жалобу на утечку в гидравлической системе фрезерного станка. Проблема возникла на трубных соединениях фитинг-трубка, где использовалась только лента ФУМ. Вибрация от шпинделя и подачи постепенно ослабляла соединения, и масло начало сочиться.
После разборки, очистки резьбы и нанесения анаэробного герметика medium strength (с выдержкой 24 часа перед запуском) утечка прекратилась. В течение следующего года проблема не повторилась. Такой результат типичен для вибронагруженных гидравлических систем, где герметик средней прочности обеспечивает как надежную герметизацию, так и возможность обслуживания при необходимости разборки фитингов.
Компрессор воздуха имел утечку воздуха из фланца между секциями. Использование только болтов без герметика было недостаточно из-за вибрации и пульсирующего давления. После нанесения герметика на конусные резьбы крепежных болтов и соблюдения выдержки перед запуском утечка устранена. Герметик не только заполнил микронеровности фланца, но и предотвратил ослабление болтов из-за вибрации.
При восстановлении скважины старую резьбовую трубку заменили новой и герметизировали с помощью герметика с допуском NSF/ANSI 61. Это гарантировало, что никакие вредные вещества не попадут в питьевую воду. Одновременно герметик предотвратил самораскручивание тройника и боковых отводов, которые испытывали микровибрацию от гидроударов при включении-отключении насоса.
Нет. Герметик - это дополнение к правильной затяжке, а не замена ей. Резьба должна быть затянута с нормальным моментом (согласно стандарту или рекомендациям производителя), и только после этого герметик создаст дополнительный слой защиты от утечек и фиксации при вибрации.
При соблюдении условий хранения (герметик в закупоренной емкости, вдали от прямых солнечных лучей) и правильного применения (чистая резьба, полное отверждение) герметик работает столько же, сколько само соединение. Проблемы возникают при нарушении подготовки поверхности или при раннем запуске системы.
Не всегда. Для medium strength герметика часто хватает механического усилия и подходящего инструмента (разводной ключ, ленточный ключ). Если герметик приклеился очень крепко, можно нанести специальный растворитель (обычно на основе ацетона), дать ему впитаться 10-15 минут и затем разобрать соединение. High strength герметики требуют растворителя или нагрева.
Да, есть ускоренные формулировки, которые отверждаются за 30-60 минут благодаря химическим ускорителям. Однако они дороже стандартных, и прочность может быть немного ниже. Для критичных узлов стандартные 24-часовые герметики считаются более надежными.
Герметик полимеризуется медленнее при низких температурах. Если температура ниже 5-10°C, отверждение может занять несколько суток вместо 24 часов. Для работ в холодном климате рекомендуют либо дождаться потепления, либо использовать специальные низкотемпературные формулировки, либо нагреть соединение (например, феном) после сборки для ускорения отверждения.
Герметизация резьбовых соединений при вибрации - это не просто нанесение герметика, а комплексный процесс, где каждый шаг имеет значение. Выбор анаэробного герметика средней прочности, тщательная подготовка поверхности, правильное нанесение и соблюдение времени полного отверждения (24 часа) - вот столпы надежного уплотнения и фиксации резьбы.
Если соединение испытывает вибрацию и грозит утечкой, начните с диагностики: оцените среду, давление, температуру и стандарт резьбы, затем подберите герметик по этим параметрам. Обеспечение герметичности резьбовых соединений при вибрации - это инвестиция в надежность оборудования и снижение затрат на ремонты. Для обеспечения надежной герметизации резьбовых соединений, подверженных высоким вибрациям, рекомендуется использовать анаэробный фиксатор резьбы средней прочности, такой как EFELE 113, который предотвращает самоотвинчивание и протечки, одновременно сохраняя возможность обслуживания соединений при необходимости их разборки в будущем.
