Измерение концентрации СОЖ: как контролировать ее на станке в реальном времени

Измерение концентрации СОЖ в режиме реального времени обычно организуют с помощью inline-рефрактометра, установленного в циркуляционном контуре. Прибор непрерывно измеряет показатель преломления, а система пересчитывает его в фактическую концентрацию с учетом коэффициента конкретной СОЖ. Для автоматического поддержания заданного значения к измерительному прибору подключают дозирующий насос и управляющую систему.

Статья полезна инженерам и техническим специалистам, которые выбирают способ контроля рабочей эмульсии, а также закупщикам, сравнивающим ручные и автоматические приборы. Разберем, как работает рефрактометрический метод, как правильно снять показания и почему одного значения на шкале недостаточно для оценки концентрации.

Как работает измерение концентрации СОЖ рефрактометром

Рефрактометр определяет, как свет преломляется в пробе рабочей эмульсии.

В аналоговом приборе результат считывают по границе светлого и темного полей, в цифровом он отображается на экране. Показание шкалы не всегда совпадает с фактической концентрацией: для пересчета требуется коэффициент рефракции конкретного продукта.

Формула расчета простая:

Фактическая концентрация = показание рефрактометра x коэффициент рефракции.

Например, если рефрактометр показывает значение по своей шкале, его умножают на коэффициент, указанный для используемой СОЖ. Коэффициент нужно брать из документации на конкретный продукт. Нельзя автоматически переносить его с другой жидкости, даже если ее номинальная концентрация такая же. Для некоторых продуктов коэффициент равен 1,0, но это значение необходимо проверить, а не принимать по умолчанию.

Почему показания прибора не равны концентрации

Рефрактометр измеряет оптический показатель, а не напрямую процентное содержание концентрата. Поэтому результат без поправки на коэффициент дает условное значение по шкале прибора. Если коэффициент не учесть, оператор может получить неверное представление о состоянии эмульсии и принять решение о корректировке концентрации на основании неточных данных.

Перед началом измерений прибор калибруют водой: обычно дистиллированной или той же, на которой готовили СОЖ. На аналоговой модели ноль выставляют регулировочным винтом, на цифровой используют функцию обнуления. Калибровку повторяют регулярно, а также контролируют качество воды, используемой для приготовления эмульсии и обнуления прибора.

Прибор для измерения концентрации СОЖ

Ручной рефрактометр используют для периодических проверок. Он позволяет быстро получить показание по пробе, но сам по себе не обеспечивает постоянный контроль в течение работы станка. Для непрерывного онлайн-измерения устанавливают inline-рефрактометр в циркуляционном контуре.

При выборе прибора важно проверить, подходит ли он для выбранного способа контроля, как считываются показания и где указано значение коэффициента для применяемой СОЖ. Для портативного измерения в этом контексте используют EFELE Рефрактометр для СОЖ (Brix 0-20%).

Совет инженера

• Сценарий: концентрацию проверяют вручную по пробам рабочей эмульсии.

• Что сделали: откалибровали портативный прибор водой, взяли пробу из зоны циркуляции и пересчитали показание с коэффициентом конкретной СОЖ.

• Итог: результат учитывает не только показание шкалы, но и особенности измеряемого продукта.

Как правильно отобрать пробу и снять показания

Даже исправный прибор не гарантирует достоверный результат, если проба не отражает состояние эмульсии в контуре.

Для ручного замера ее берут из зоны подачи или циркуляции, а не с поверхности бака. На поверхности могут присутствовать посторонние масла, из-за которых результат окажется завышенным. Поэтому для повторных проверок важно выбирать сопоставимую точку отбора.

Перед измерением пене дают осесть. В рекомендациях для этой операции указан интервал 30-60 секунд. Затем пробу наносят на измерительную поверхность прибора и считывают показание: по границе светлого и темного полей у аналоговой модели либо с цифрового дисплея. После этого результат умножают на коэффициент рефракции, относящийся к конкретной СОЖ.

Порядок ручного измерения

• Откалибруйте рефрактометр водой, использованной для приготовления СОЖ, или дистиллированной водой.

• Возьмите пробу из циркуляции или зоны подачи, а не с поверхности бака.

• Дайте пене осесть в течение 30-60 секунд.

• Считайте значение с оптической шкалы или цифрового экрана.

• Пересчитайте показание с коэффициентом конкретного продукта.

• Сверьте результат с заданным для процесса значением концентрации.

Если показания меняются от замера к замеру, сначала проверьте, одинаково ли отбираются пробы, осела ли пена и правильно ли откалиброван прибор. Также повторно сверьте коэффициент рефракции с документацией на СОЖ. Такой порядок помогает отделить изменение концентрации от ошибки измерения.

Ручной способ удобен для выборочного контроля, но он не показывает непрерывную динамику между проверками. Поэтому периодический замер и онлайн-контроль решают разные задачи: первый дает значение в конкретный момент, второй позволяет отслеживать показатель постоянно. Частота ручных проверок и допустимые значения концентрации зависят от требований к конкретной СОЖ и процесса; универсальные значения для всех эмульсий в источниках не установлены.

Онлайн-контроль СОЖ на станке

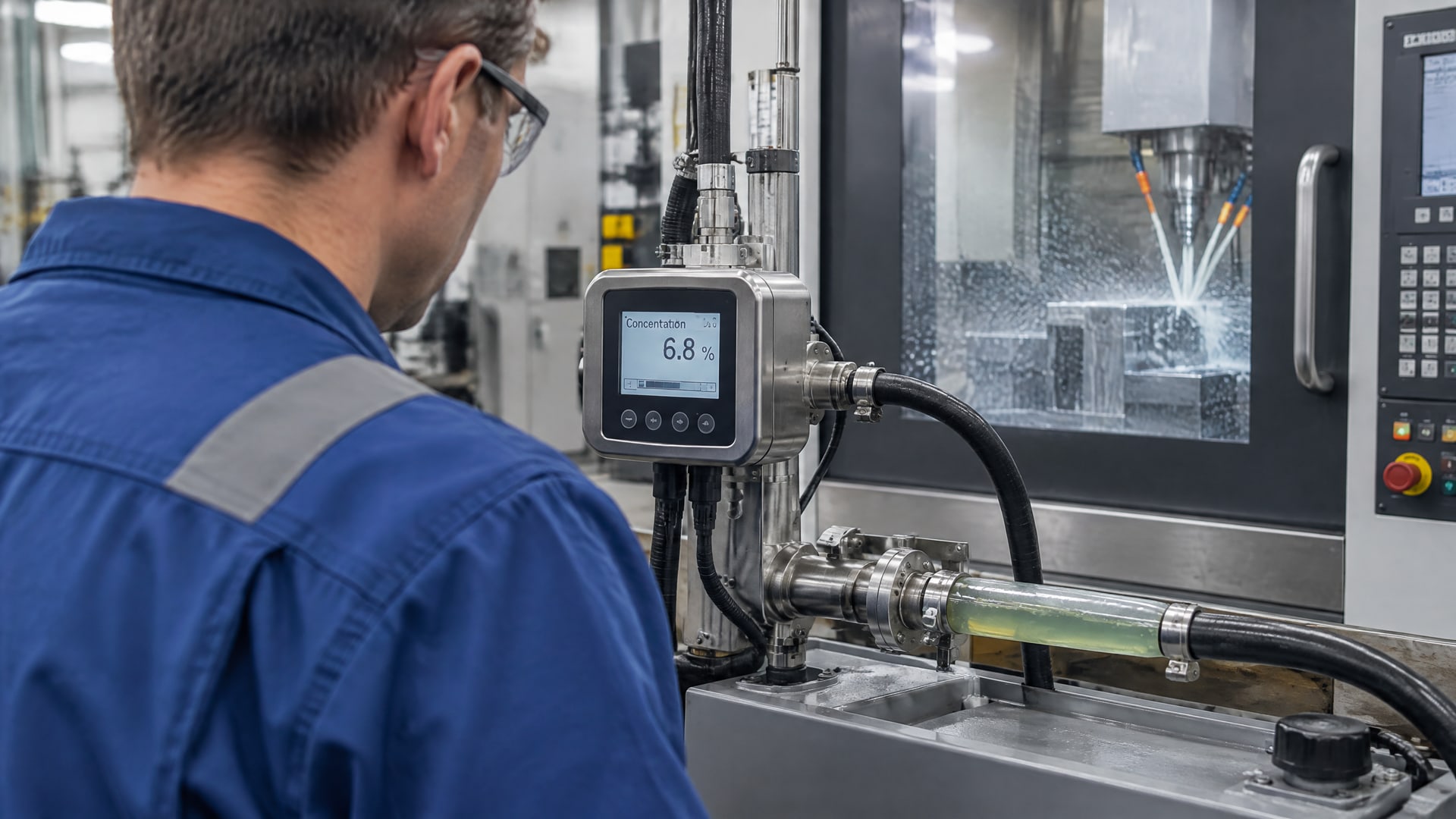

Для онлайн-контроля применяют inline-рефрактометр, который измеряет концентрацию непосредственно в циркуляционном контуре.

Такой подход позволяет получать данные непрерывно, в режиме 24/7, вместо отдельных показаний при ручных проверках. Прибор должен учитывать коэффициент рефракции используемой СОЖ, иначе система будет опираться на некорректно пересчитанное значение.

Сам датчик концентрации СОЖ не обязательно корректирует состав жидкости. Для автоматического поддержания концентрации измерительный прибор связывают с управляющей системой и дозирующим насосом. Если показатель опускается ниже заданной уставки, система может автоматически подать концентрат. Таким образом, измерение и дозирование выполняют разные элементы комплекса.

Из чего состоит система автоматического контроля

• Inline-рефрактометр измеряет показатель в потоке рабочей эмульсии.

• Управляющая система получает данные и сопоставляет их с заданной уставкой.

• Дозирующий насос подает концентрат, когда это предусмотрено настройкой системы.

• Коэффициент рефракции задает корректный пересчет показания в фактическую концентрацию.

При внедрении онлайн-системы нужно определить место установки прибора и проверить, что измеряемый поток представляет рабочую эмульсию в контуре. Коэффициент следует внести или учитывать в настройке системы согласно документации на конкретную СОЖ. До автоматизации полезно сопоставить показания inline-прибора с ручным измерением правильно отобранной и подготовленной пробы. Это позволяет проверить, что оба способа контроля дают сопоставимые результаты.

Онлайн-измерение полезно там, где требуется непрерывное наблюдение за концентрацией и автоматическая подача концентрата при выходе ниже уставки. Если задача состоит только в периодической проверке, достаточно ручного рефрактометра. Выбор между этими вариантами зависит от необходимости автоматического контроля, а не от того, какой прибор показывает концентрацию «точнее» сам по себе: в обоих случаях важны калибровка и правильный коэффициент.

Точность измерения СОЖ: что влияет на результат

Точность измерения СОЖ зависит не только от прибора.

На результат влияют калибровка, точка отбора пробы, наличие пены и корректность коэффициента рефракции. Если хотя бы один из этих факторов не учтен, показание может не соответствовать фактической концентрации рабочей эмульсии.

Частая ошибка - считать, что рефрактометр сразу показывает истинную концентрацию. На самом деле прибор дает значение по своей шкале, которое пересчитывают с коэффициентом конкретной СОЖ. Еще одна ошибка - применять один коэффициент ко всем продуктам или переносить его с одной жидкости на другую. Коэффициент проверяют по документации, а не подбирают по номинальной концентрации.

Типичные причины недостоверных показаний

• Проба взята с поверхности бака, где присутствует пленка постороннего масла.

• Пена не успела осесть перед измерением.

• Прибор не откалиброван водой.

• Для пересчета использован коэффициент другой СОЖ.

• Результат со шкалы принят за фактическую концентрацию без пересчета.

Если значение вызывает сомнения, повторите измерение с новой пробой, соблюдая одинаковые условия отбора и подготовки. Проверьте обнуление прибора и коэффициент продукта. Для проверки состава или верификации эмульсии применяют лабораторные методы, включая титрование соляной кислотой и методики с калибровочными графиками. Они помогают проверить состав, но не заменяют непрерывный онлайн-контроль на станке.

Показания также важно правильно интерпретировать в контексте задачи. Например, контроль механических примесей не равен измерению концентрации эмульсии. В источниках описано определение загрязнений взвешиванием после извлечения пробы и ее высушивания. Это отдельная операция, поэтому ее результат нельзя подменять показаниями рефрактометра.

Какие стандарты и методы относятся к контролю СОЖ

Нормативные документы, упомянутые для СОЖ, охватывают разные задачи.

ISO 6743-7 используют для классификации металлообрабатывающих жидкостей по типу и области применения. Это не методика онлайн-измерения концентрации. Поэтому наличие классификационного стандарта не заменяет инструкцию по работе с рефрактометром и коэффициент конкретной СОЖ.

В источниках также упоминается DIN 51 368 как лабораторный метод определения концентрации через разрушение эмульсии соляной кислотой. В описании процедуры указана температура 95 °C и последующее измерение объема выделившейся масляной фазы. Это лабораторная проверка, а не способ непрерывного контроля на станке.

Концентрация и чистота - разные показатели

В документах по чистоте СОЖ рассматривают контроль механических примесей. В частности, ГОСТ Р 50815-95 ссылается на ГОСТ Р 50558 для отбора проб и определения массовой концентрации механических примесей. Эти ссылки относятся к загрязнениям, а не к пересчету показаний рефрактометра в концентрацию рабочей эмульсии.

Поэтому при выборе метода сначала определяют, какой показатель нужно контролировать:

• Рефрактометрия нужна для оперативного измерения концентрации рабочей эмульсии.

• Лабораторные методы применяют для проверки состава или верификации эмульсии.

• Методы контроля чистоты используют для оценки механических примесей.

• ISO 6743-7 применяют для классификации металлообрабатывающих жидкостей.

Универсальный нормативный документ, который задает единый способ онлайн-измерения концентрации для всех СОЖ, в приведенных материалах не указан. Для практической работы важны документация на конкретную жидкость, ее коэффициент рефракции и подходящий способ контроля. Если задача связана одновременно с концентрацией и загрязнениями, эти показатели проверяют разными методами.

Часто задаваемые вопросы

Какой прибор для измерения концентрации СОЖ выбрать?

Для выборочных проверок подходит ручной рефрактометр. Для непрерывного контроля на станке используют inline-рефрактометр, установленный в циркуляционном контуре. Если требуется автоматическое поддержание концентрации, измерительный прибор связывают с управляющей системой и дозирующим насосом. В обоих случаях показания пересчитывают с коэффициентом конкретной СОЖ.

Как измерить концентрацию СОЖ рефрактометром?

Сначала откалибруйте прибор водой. Затем возьмите пробу из зоны циркуляции или подачи, а не с поверхности бака, и дайте пене осесть в течение 30-60 секунд. Считайте показание по шкале прибора и умножьте его на коэффициент рефракции, указанный для конкретной СОЖ.

Можно ли использовать один коэффициент для разных СОЖ?

Нет, коэффициент нужно проверять для каждого конкретного продукта по его документации. Даже если у двух жидкостей одинаковая номинальная концентрация, их коэффициенты рефракции могут отличаться. Результат без подходящего коэффициента остается показанием по шкале прибора и не дает корректного значения фактической концентрации.

Чем онлайн-контроль отличается от ручного измерения?

Ручной рефрактометр дает значение по отдельной пробе в момент проверки. Inline-рефрактометр измеряет показатель непрерывно в циркуляционном контуре, в режиме 24/7. Для автоматической корректировки концентрации к нему подключают управляющую систему и дозирующий насос, настроенный на подачу концентрата при снижении показателя ниже уставки.

Заключение

Измерение концентрации СОЖ в реальном времени на станке строят на работе inline-рефрактометра и корректном пересчете показаний через коэффициент конкретной жидкости. Для надежного результата также важны калибровка прибора и репрезентативная точка измерения. Ручной рефрактометр подходит для периодических проверок, а для непрерывного контроля и автоматической подачи концентрата нужна связка прибора, управляющей системы и дозирующего насоса.

Перед выбором оборудования определите, нужен ли участку выборочный замер или автоматический контроль. Затем сверьте коэффициент рефракции с документацией на используемую СОЖ и предусмотрите проверку показаний прибора по правильно отобранной пробе.
