Контроль толщины покрытия - это ключевая операция в производстве защитных слоев на металлических деталях. Однако выбор метода измерения напрямую зависит от геометрии детали и доступности ее поверхности. На свободных плоских деталях и образцах применяют контактные приборы и неразрушающие методы, которые дают прямое показание за несколько секунд. На запрессованных деталях, в зазорах и сложных геометриях выбор методов сужается: требуется либо косвенный контроль, либо измерение на специальных образцах-свидетелях, либо оптический и радиационный контроль. Эта статья разбирает, почему один метод подходит для одних деталей и неприменим для других, какие стандарты это регулируют и как не попасть в типовые ошибки при выборе прибора и интерпретации результатов.
Инженеры и снабженцы часто выбирают толщиномер, ориентируясь только на погрешность прибора, но забывают о совместимости с типом подложки, о геометрии изделия и о правилах усреднения. Мы покажем, как правильно подобрать метод для конкретной ситуации и как сделать контроль толщины слоя покрытия результативным.
По ГОСТ Р 51694-2000 толщина покрытия - это расстояние между поверхностью защитного слоя и подложкой.
Величина определяется в микрометрах (мкм) и может варьировать от 5 мкм для тонких пленок до нескольких миллиметров для толстых промышленных покрытий.
Контроль толщины делится на две категории согласно ГОСТ 9.302-88:
Неразрушающие методы - прибор не повреждает слой и позволяет проводить множество измерений на одной детали. К ним относятся магнитные толщиномеры, кулонометрический метод, вихревые токи, радиационные и оптические способы.
Разрушающие методы - контроль требует удаления или разреза пленки. Сюда входят гравиметрический, аналитический, профилометрический методы, методы струи и микрометрический способ.
Выбор между ними зависит от того, может ли производство пожертвовать пробой детали, и от типа покрытия. Для миниатюрных и ответственных деталей в серийном производстве отказываются от разрушающих методов в пользу неразрушающих. Для контроля рецептуры и адгезии к подложке используют образцы-свидетели, на которых применяют разрушающие методы, а основной поток деталей контролируют неразрушающими приборами.

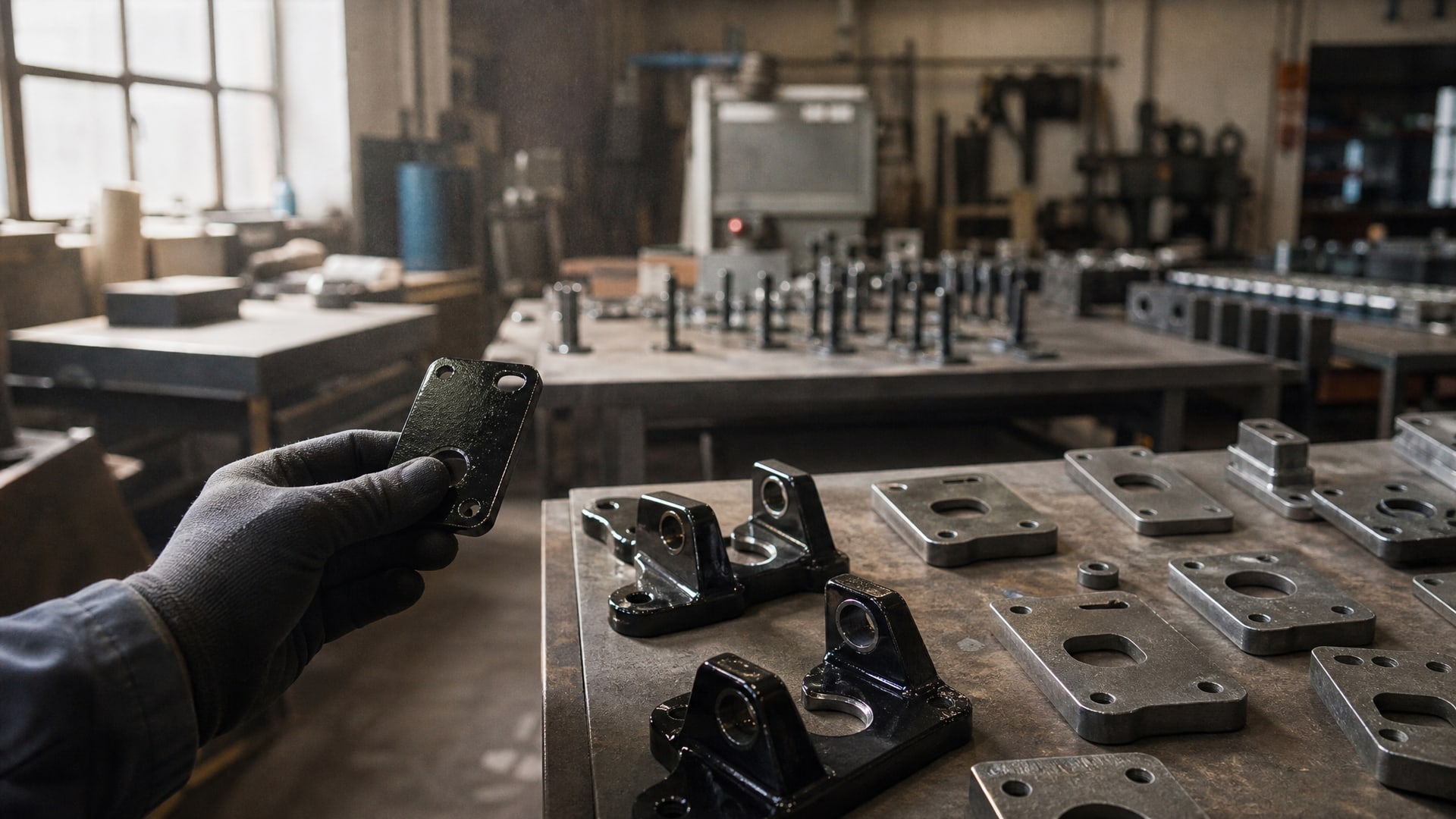

Под свободными понимают детали с открытой, доступной для контакта поверхностью - это платины, пластины, диски, плоские основания, а также проволока и трубы круглого сечения.
Для них стандарт ГОСТ 31993-2013 (ISO 2808:2007) предусматривает прямое применение контактных инструментов.

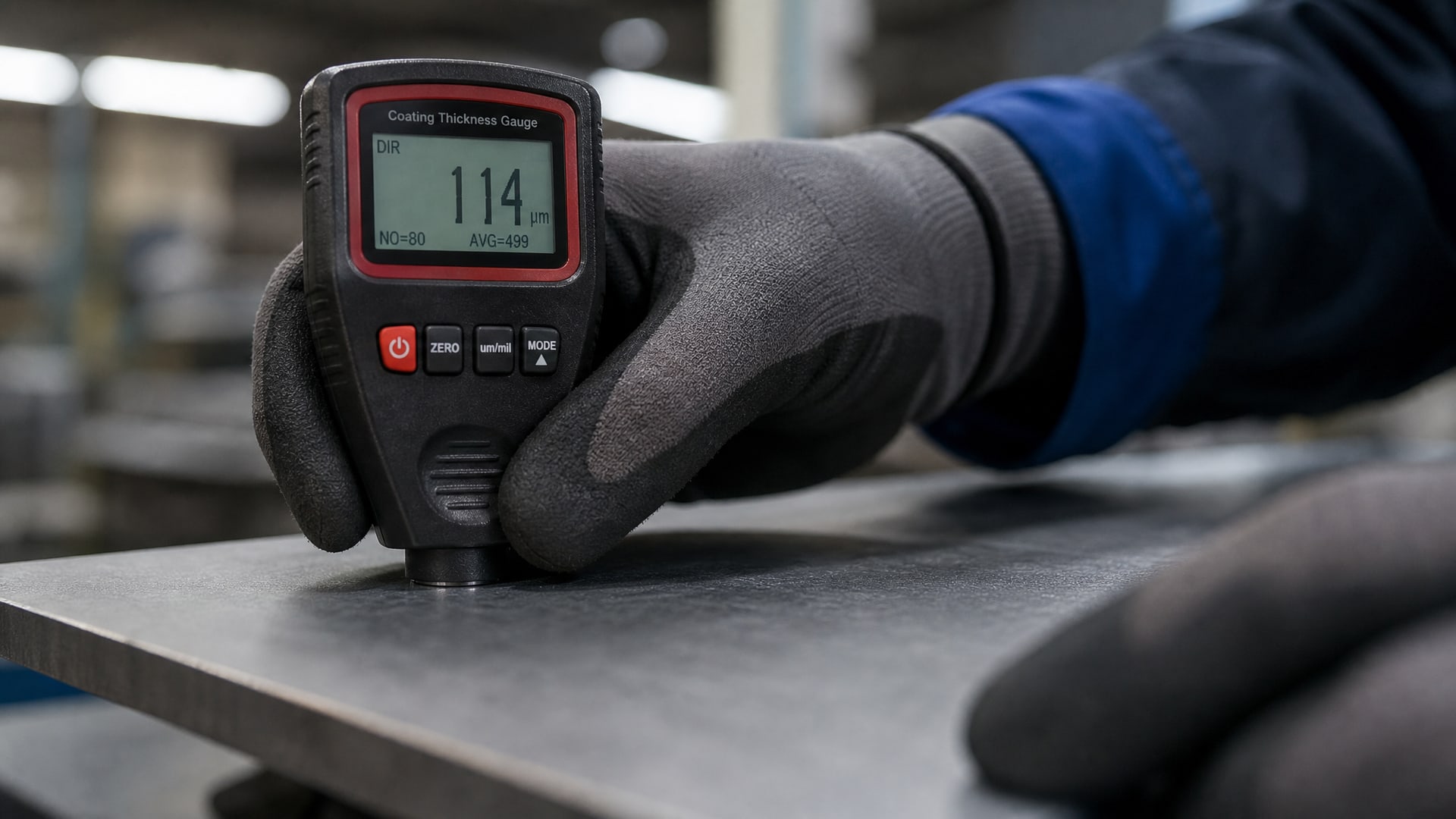

Магнитный метод пригоден только для покрытий на ферромагнитной подложке (сталь, железо). Принцип работы основан на изменении магнитного поля при наличии промежуточного слоя. ГОСТ 9.304-87 рекомендует магнитные приборы с диапазоном 0–500 мкм и относительной погрешностью не более 10%. Современные цифровые толщиномеры достигают точности ±(1% + 1) мкм, что позволяет работать с точностью до 2–3 мкм при толщине 100 мкм.
Скорость одного измерения -2–10 секунд. Это позволяет снимать данные в большом числе точек: на деталях площадью до 1 м² ГОСТ 9.304-87 требует не менее 10 контрольных точек, для больших изделий -10 точек на каждый квадратный метр поверхности.
Ограничение: каждая пара «основа/покрытие» требует собственной эталонной образцовой пластины для калибровки. Если система материалов меняется (например, переходят с простой оцинковки на никелированную), прибор перекалибруют. Это может замедлить процесс на производствах с частой сменой рецептур.
Это прямой контактный способ, где специальный микрометр с пневматическим или механическим зажимом сжимает пленку и измеряет ее толщину в месте контакта. Основная погрешность по ГОСТ Р 51694-2000 составляет ±2 мкм.
Но есть существенное ограничение: воспроизводимость (вариабельность между повторными измерениями) достигает ±30% для тонких покрытий и ±20% для толстых. Это значит, что на покрытии толщиной 50 мкм разброс результатов может составить ±15 мкм - неприемлемо для точного контроля.
ГОСТ Р 51694-2000 оговаривает, что метод применим только если: - покрытие достаточно твердо и выдерживает усилие зажимов без видимых повреждений; - если пленка не отделена от основания, ее толщина должна быть не менее 25 мкм; - при измерении пленка разрушается (метод неэкономичен для серийного контроля).
Поэтому микрометрический способ используют для контроля на образцах-свидетелях или на плоских пластинах, где можно позволить себе испортить несколько образцов при калибровке.
На гладких, плоских деталях иногда применяют косвенный способ: измеряют размер детали микрометром или оптиметром до нанесения покрытия, затем после покрытия. Разница в размерах, разделенная на два (слой с обеих сторон), дает среднюю толщину слоя. Погрешность этого метода - до ±10 мкм, поэтому его применяют только для очень толстых и гладких покрытий, где утолщение явное и непроблемное в измерении.

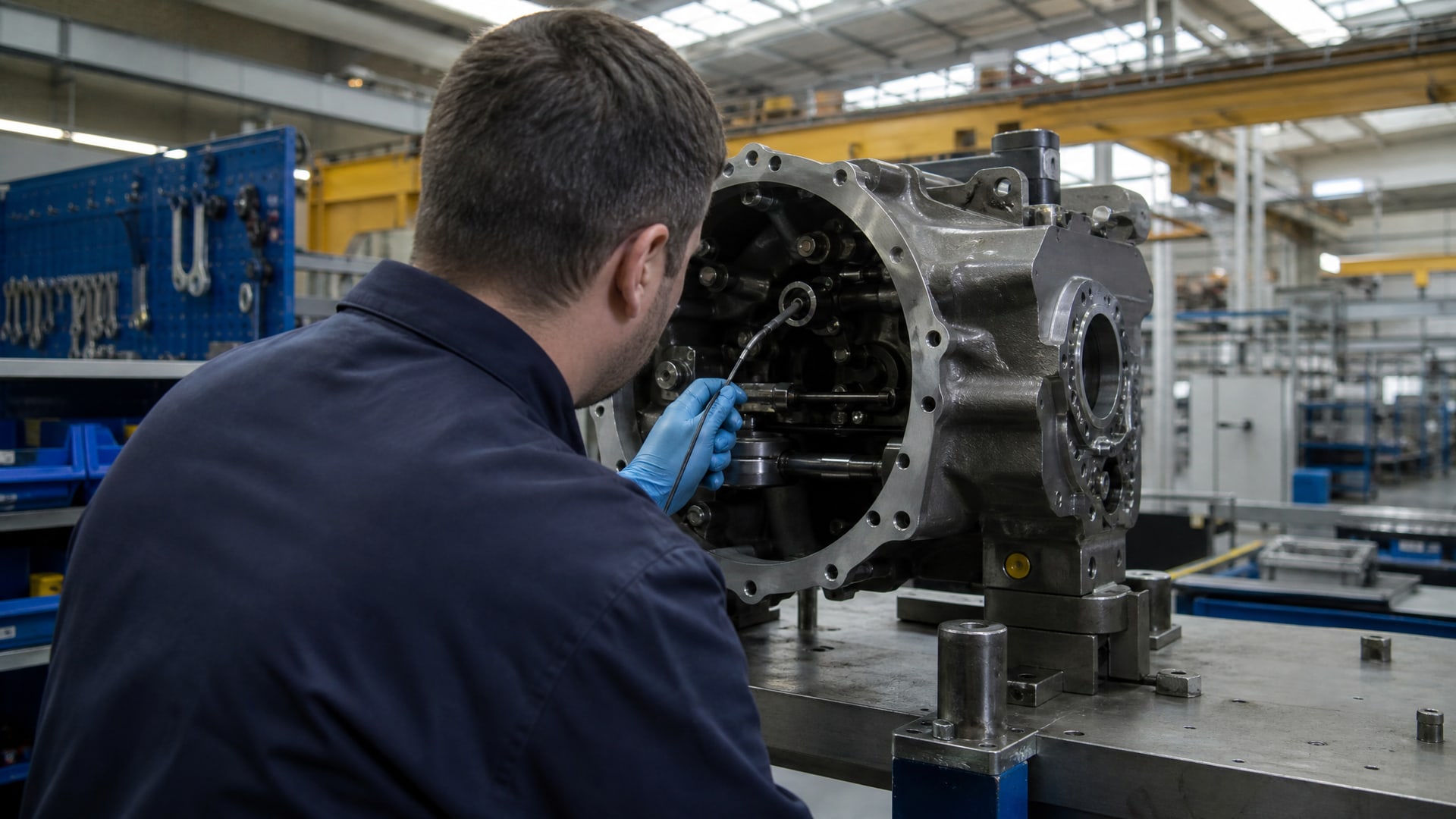

Запрессованными называют детали, встроенные в сборку, в зазорах, в пазах, на внутренних поверхностях, в резьбе или под приспособлениями.

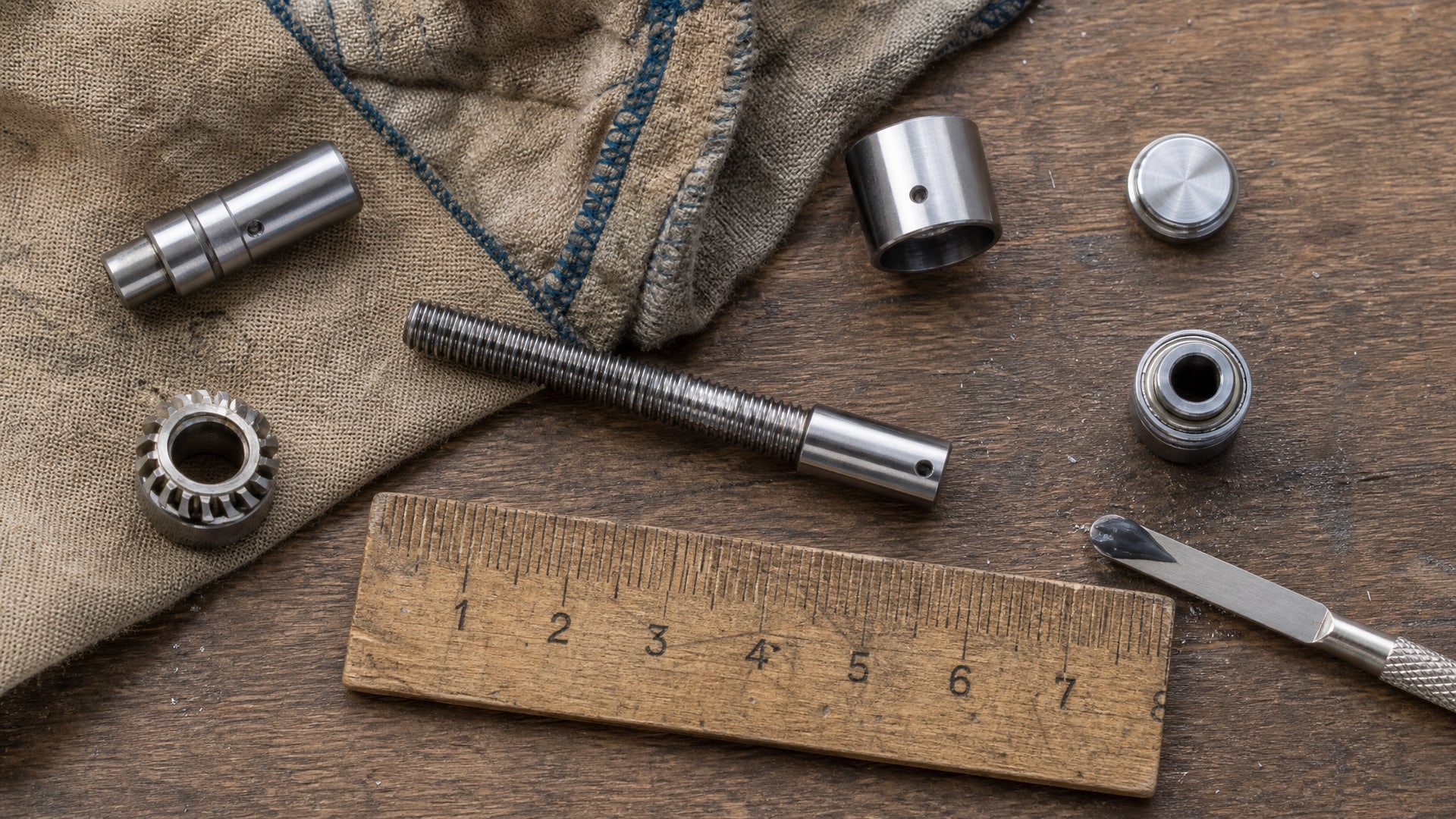

Сюда же относят миниатюрные детали с недостаточной площадью поверхности для контакта зажима толщиномера.
ГОСТ 31993-2013 явно указывает, что контактные методы применимы только при условии: покрытие выдерживает давление зажимов без видимых повреждений. На запрессованных деталях такое условие часто не выполнимо по ряду причин:
физический доступ к поверхности заблокирован (деталь внутри сборки, в пазе, под крепежным элементом);
давление зажима может повредить мягкое или пластичное покрытие (например, антифрикционное сухое покрытие с молибденом);
размер поверхности меньше диаметра наконечника толщиномера, контакт невозможен;
необходимость не нарушать целостность изделия (ответственные детали, уже собранные узлы).
Поэтому на запрессованных деталях используют иные подходы.
Это стандартный прием: одновременно с основными деталями процесс покрытия применяют к контрольным образцам (пластинам, полосам или муляжам), которые хранят в тех же условиях и с теми же параметрами нанесения. После отверждения эти образцы контролируют любым удобным методом - микрометром, магнитным толщиномером или разрушающим способом.
ГОСТ 9.304-87 допускает металлографический метод на поперечном шлифе образца при 200-кратном увеличении с не менее чем пятью измерениями по наибольшим выступам профиля слоя. Этот способ дорог и времязатратен, но дает визуальное подтверждение однородности и наличия дефектов структуры (трещины, отслоения, поры).
Предположим, на производстве наносят антифрикционное покрытие на трущиеся поверхности в узлах, которые уже собраны. Контрольная пластина покрывается одновременно с узлом, хранится в его упаковке, а потом на пластине с помощью магнитного толщиномера проверяют слой. Такая логика обеспечивает согласованность контроля без риска повредить готовый узел.
Для запрессованных деталей с немагнитной подложкой (алюминий, медь, пластик) применяют метод вихревых токов. Принцип основан на изменении электромагнитного поля при наличии покрытия. Преимущество - отсутствие требования к магнитности материала. Недостаток - требует точной калибровки под пару «основа/покрытие» и высокую повторяемость параметров покрытия.
Оптические методы (определение толщины по спектру отраженного света) применяют для прозрачных или полупрозрачных слоев, а также для тонких покрытий. Они неразрушающие, не требуют контакта, но требуют специального оборудования и дороги.
ГОСТ 9.302-88 и ГОСТ 9.304-87 рекомендуют выбирать точки измерения с учетом геометрии:
избегать ребер, острых углов, резьбы и мест контакта с приспособлениями (там покрытие тоньше или его нет);
для деталей, где невозможно приблизиться к основной поверхности, измерение часто переносят полностью на образцы-свидетели;
при контроле трубопроводов, прутков и проволоки толщину измеряют на боковой поверхности, не на концах.
На практике, если деталь запрессована намертво и доступ к ее поверхности невозможен, а образцов-свидетелей нет, то прямой контроль толщины этой детали признают невозможным. В этом случае документируют технологический процесс (выпаливают, время выпечки, температуру, давление) и подтверждают соответствие через выборочный контроль на образцах из той же партии после завершения основного производства.
Ни один стандарт не разрешает принимать результат одного замера на детали как окончательный.
ГОСТ 9.302-88 явно указывает: за результат принимают среднее арифметическое не менее трех измерений на одной детали (если площадь поверхности более 1 см²) или минимум на 3–5 деталях одной партии (если поверхность одной детали меньше 1 см²).
Для крупных изделий ГОСТ 9.304-87 устанавливает более подробную сетку: - для площади до 1 м² - не менее 10 точек на одном изделии; - для площади более 1 м² -10 точек на каждый квадратный метр (или не менее чем на участке площадью 1 м² от каждых 10 м² общей поверхности).
Это требование возникает потому, что даже при едином рецепте и параметрах процесса толщина слоя варьирует по поверхности детали. На краях обычно больше материала (скопление на ребрах), в центре плоского участка меньше. Среднее арифметическое несколько точек дает более объективную характеристику.
Типичная ошибка закупщика или оператора контроля: посмотрел одно число на дисплее толщиномера, записал его как результат, закрыл техническое задание. В результате партия может быть выпущена с систематически тонким покрытием, а это обнаружится только при гарантийном отказе детали в эксплуатации.
Когда стоит вопрос, каким методом контролировать толщину покрытия на конкретной детали, рекомендуется следующий порядок решения:
Можно ли приблизить к покрытию наконечник толщиномера, зажим микрометра или оптический датчик? Если нет - переходите к образцам-свидетелям или к косвенным методам (если они применимы).
Ферромагнитная сталь/железо → магнитный толщиномер (быстро, удобно, требует эталон).
Немагнитный металл (алюминий, медь) или пластик → вихревые токи, оптика или образцы.
Если есть сомнения, сначала проверьте пару материалов на пробном образце.
Выдержит ли слой контакт с зажимом без видимых повреждений? Если покрытие мягкое, пластичное, или легко отслаивается при небольшом давлении, контактный метод исключается - используйте неразрушающие приборы с мягким контактом или образцы.
Для контроля на соответствие техническому заданию часто достаточно 10% точности. Для входного контроля поставщика может потребоваться 5%. Для лабораторной проверки адгезии пленки - разрушающий метод с микрографией. Выберите метод с подходящей погрешностью: не переплачивайте за избыточную точность, не подвергайте риску контроль слишком грубым методом.
Запланируйте минимум 3–5 точек на каждой детали (если размер позволяет) или на 3–5 деталях партии. Запишите все значения и вычислите среднее арифметическое. Это требуется стандартом и повышает доверие к результату.
Укажите в протоколе: какой метод использован, номер прибора, данные его калибровки, координаты точек измерения на детали, все полученные значения, среднее арифметическое и заключение о соответствии или несоответствии спецификации.
Для контроля антифрикционных покрытий на высокоточных деталях, где поверхность подвергается фреттингу или вибрационному износу, важно обеспечить стабильную и гладкую наносимую пленку. На таких деталях образцы-свидетели отверждаются в тех же условиях, что и основная деталь, и первыми подлежат разрушающему контролю (металлография, измерение адгезии) - это гарантирует, что основные деталь защищена пленкой нужного качества и толщины.
Есть ситуации, когда прямое измерение толщины на готовой детали невозможно или экономически нецелесообразно.
Невозможно, когда: - деталь полностью запрессована в сборку, и разборка ее разрушает узел; - поверхность покрыта дополнительным слоем (например, лак поверх краски), и толщиномер не различает слои; - геометрия столь сложна (внутренние каналы, микропоры в корпусе), что ни один стандартный прибор не может дотянуться.
Нецелесообразно, когда: - контроль разрушает деталь, а стоимость материала и нанесения слишком высока для статистической выборки; - производительность линии требует контролировать каждую деталь за секунды, а метод измерения занимает минуты; - покрытие столь тонко (2–5 мкм), что любой контактный метод искажает результат или разрушает слой.
В этих случаях применяют комбинированный подход: основной контроль идет на образцах-свидетелях и через подтверждение параметров процесса (время, температура, влажность), а готовые детали контролируют выборочно неразрушающим методом, если это возможно. Наличие такой логики прописывают в плане контроля и качества изделия.
Оператор заметил число на экране толщиномера и записал его в протокол как окончательный результат. ГОСТ требует минимум три независимых измерения. Если не усреднить, можно попасть на выброс (атипично высокое или низкое значение) и неправильно принять решение о соответствии партии.
Прибор может иметь погрешность ±5%, но если его зажим повреждает мягкое покрытие, если подложка не ферромагнитная, или если поверхность недоступна, этот прибор бесполезен. Погрешность - один из критериев, но не единственный.
Магнитный толщиномер требует эталонной пластины для каждой пары материалов. Если использовать ту же настройку при переходе с оцинкованной стали на никелированную, результаты будут ненадежными. Всегда пересчитывайте константу для новой системы.
Контроль в острых углах, резьбе, местах контакта приспособлений дает завышенные или заниженные значения. Стандарты указывают выбирать точки на удалении от таких мест. Небрежность в выборе точек может привести к ложным заключениям о качестве.
Если изделие ценное и покрытие легко контролируется магнитным толщиномером, не нужно ломать деталь ради микрометрического измерения. Экономьте разрушающие методы для лабораторных испытаний адгезии и структуры, которые требуют разреза.
Если деталь недоступна, образец-свидетель - не опция, а необходимость. Его правильное хранение (в той же упаковке, при тех же условиях) обеспечивает представительность контроля. Игнорирование этого приводит к тому, что нет доказательства соответствия спецификации.
ГОСТ 9.302-88 требует среднее арифметическое минимум из трех измерений, потому что толщина покрытия варьирует по поверхности даже при едином процессе. Одно значение может быть выбросом или измерено в нетипичной зоне. Три измерения дают статистическую представительность и снижают риск ложного вывода о соответствии.
Магнитный толщиномер: одно измерение за 2–10 секунд. Но требуется предварительная калибровка под пару материалов. На конвейере с однородными деталями он обеспечивает скорость контроля 50–100 деталей в час. Микрометрический метод медленнее (требует отделения пленки) и неэкономичен для серии.
Нет, если это магнитный прибор - каждая пара основа/покрытие требует своей эталонной настройки. Для вихревых токов тоже нужна переконфигурация. Универсальные оптические приборы менее зависимы от материала, но дороже и требуют чистоту поверхности.
Используйте образцы-свидетели: пластины из того же материала, покрытые параллельно с основной деталью в тех же условиях. Контролируйте образцы любым удобным методом (магнитный толщиномер, микрометр). Это косвенное, но стандартное подтверждение того, что основная деталь тоже соответствует спецификации.
ГОСТ Р 51694-2000 указывает воспроизводимость ±30% для тонких слоев, потому что относительная ошибка измерения (неповторимость зажима, упругость материала) становится соизмеримой с самой толщиной. На 50 мкм вариабельность ±15 мкм - это 30%. На 500 мкм разброс ±100 мкм - это 20%. Для тонких пленок этот метод грубый.
Выбор метода измерения толщины покрытия зависит не от одной лишь погрешности прибора, а от комплекса факторов: доступности поверхности, материала подложки, прочности слоя, требуемой точности и геометрии детали. На свободных и плоских деталях применяют прямые контактные приборы (магнитные толщиномеры, микрометры) с быстрым получением результата и возможностью усреднения по нескольким точкам. На запрессованных деталях контроль переходит на образцы-свидетели, косвенные методы или неразрушающие приборы без механического давления.
Стандарты ГОСТ требуют минимум три независимых измерения с последующим усреднением и выбором контрольных точек вдали от кромок и сложной геометрии. Соблюдение этих правил, правильная калибровка приборов и документирование всех результатов обеспечивают достоверность контроля и уменьшают риск ввода в производство деталей с неправильной толщиной покрытия. Перед началом контроля новой детали или при смене типа подложки рекомендуется провести пробные измерения на образцах, чтобы убедиться в применимости выбранного метода и настроить прибор под конкретные условия.
