Как отличить производственный брак покрытия от повреждений при эксплуатации песком

Механическое повреждение покрытия - это нарушение целостности защитного слоя под воздействием внешних сил, которое приводит к изменению внешнего вида и ухудшению защитных свойств материала. Однако не каждое повреждение, которое вы видите на поверхности, одинаково свидетельствует о причине его возникновения. Абразивный износ песком, грязью и посторонними частицами в условиях эксплуатации часто путают с производственным браком, хотя оба дефекта требуют совершенно разных подходов к решению проблемы.

Эта статья предназначена для технических специалистов, инженеров и закупщиков, которым нужно быстро и точно определить, виноват ли производитель в появившемся дефекте или это результат естественного износа в процессе работы. Мы разберем признаки каждого типа повреждения, покажем, на что смотреть при осмотре, и объясним, какие стандартные методы помогут подтвердить предварительный диагноз.

Различие между дефектами покрытия и абразивным износом

Производственные дефекты покрытия имеют четко определенные признаки, которые возникают в процессе нанесения и сушки материала.

К ним относятся пузыри - полости в толще или на поверхности слоя, заполненные воздухом или парами растворителя. Также встречаются сморщивание (волнистость и потеря гладкости), разрывы в виде трещин разной глубины, сорность (множество микроскопических зерен, хаотично распределенных по поверхности) и кратеры (углубления с острыми краями).

В отличие от этого, механическое повреждение песком проявляется совершенно иначе. Абразивное воздействие создает на поверхности микрошероховатость, приводит к потере блеска и образованию царапин и сколов. Такие повреждения имеют видимый характер направленного истирания - обычно их можно проследить в одном направлении или вокруг точки контакта с абразивом. Поверхность при этом остается в целом связной, но теряет защитные свойства на участке контакта.

Цвет и фактура поверхности тоже дают подсказки. При технологическом браке часто видны белые пятна (вздутия), матовые или шероховатые участки, четко отграниченные от остальной поверхности. При абразивном износе происходит равномерное снижение блеска на затронутом участке, иногда с обнажением нижних слоев или даже металла, но переход от целой части к поврежденной остается локальным и имеет четкую границу.

Признаки производственного брака в лакокрасочном покрытии

Когда на производстве нарушена технология подготовки поверхности, нанесения или сушки материала, это почти всегда оставляет узнаваемые следы.

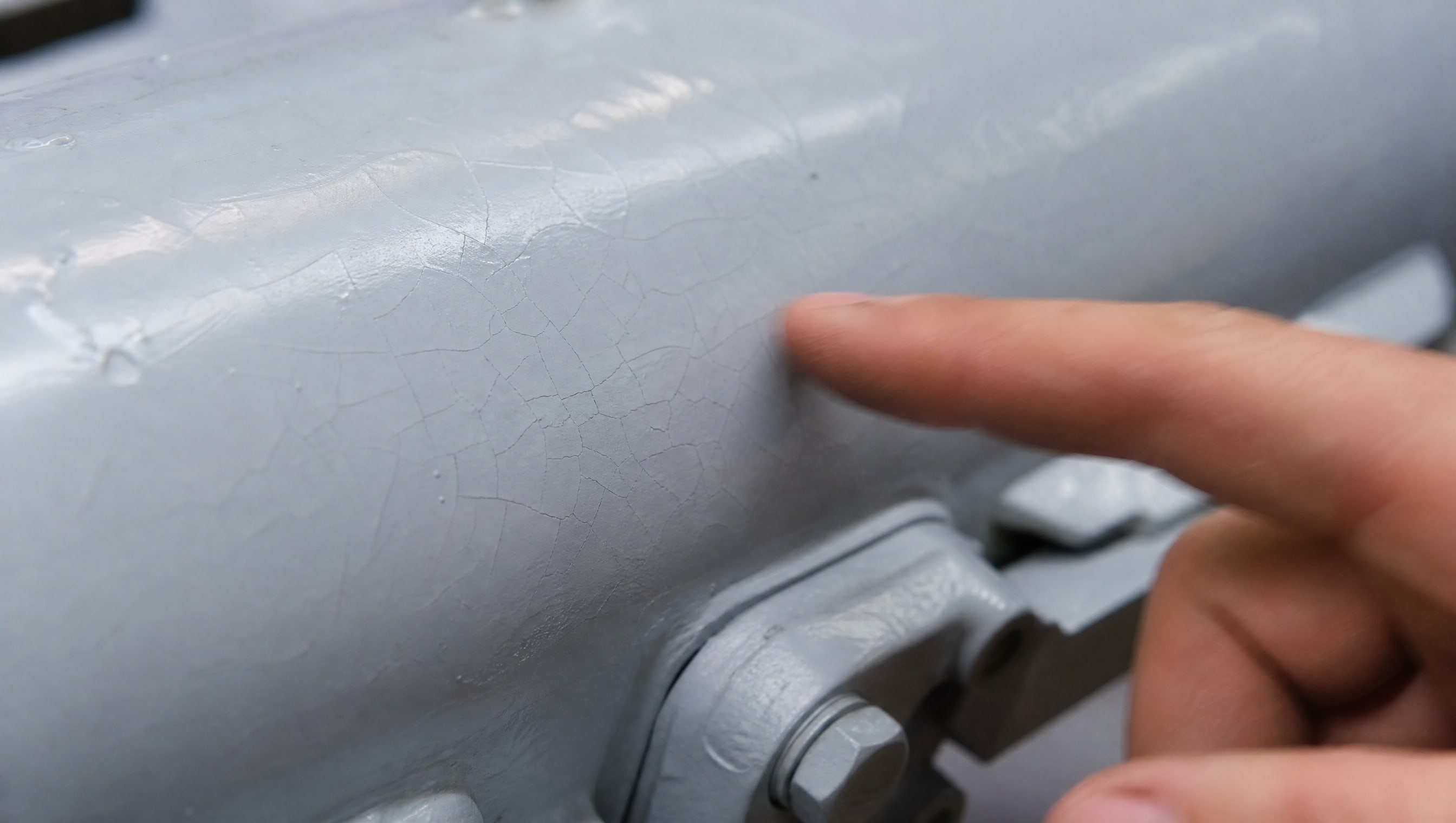

Трещины при браке часто называют волосяными (тонкие поверхностные), поверхностными (видны невооруженным глазом) или магистральными (сквозные, могут пройти через весь слой и привести к полному разрушению покрытия). Магистральные трещины опасны тем, что они открывают доступ влаге и кислороду к основанию.

Пузырение - это признак неправильной сушки, загазованности материала или попадания влаги в процессе нанесения. Пузыри могут быть мелкими (видны только под увеличением) или крупными (заметны без приборов). Со временем пузыри обычно лопаются, оставляя кратеры.

Сорность указывает на загрязнение материала или окружающей среды во время работ. Попавшие в покрытие песчинки, пыль или волокна остаются на месте и создают визуально заметный дефект. Это чаще всего распределено равномерно по поверхности или сконцентрировано в нижних слоях, если дефект образовался еще на стадии грунтовки.

Сморщивание проявляется как волнистость или дряблость финишного покрытия и говорит о нарушении совместимости слоев, слишком быстрой или неравномерной сушке. Кратеры, в отличие от царапин, имеют острые края и образуют воронку с центром, обычно они не глубокие, но хорошо заметны под боковым освещением.

Ключевой признак производственного брака - его повторяемость. Если один и тот же тип дефекта появляется на разных участках, в разных партиях изделий или в одних и тех же местах (например, на всех кромках, на всех углах), это почти наверняка указывает на систематическую ошибку в производстве, а не на случайное повреждение при эксплуатации.

Признаки механического повреждения при воздействии песка

Когда абразивные частицы, песок или грязь воздействуют на покрытие во время эксплуатации, они оставляют совершенно иные следы.

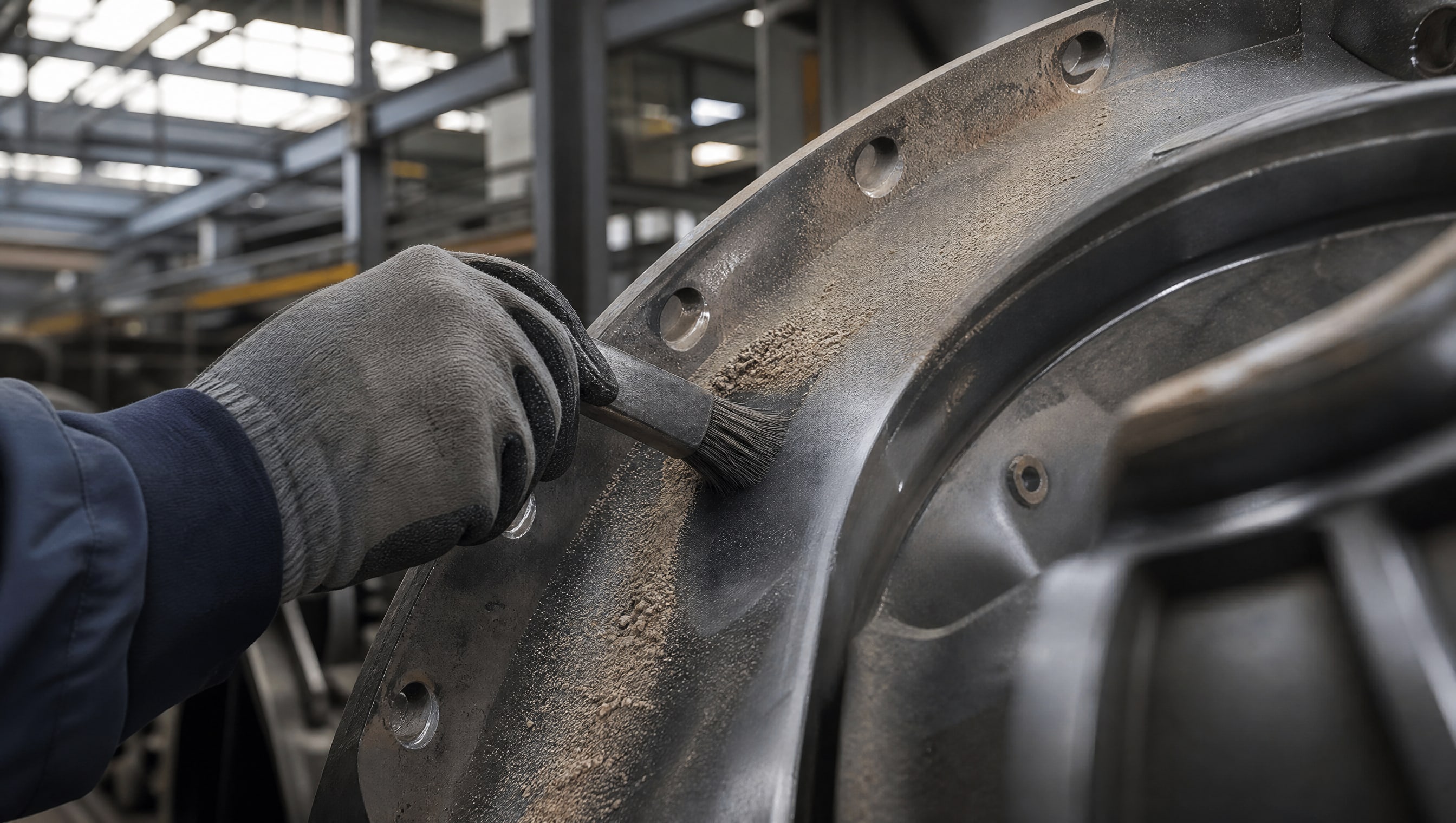

Механическое повреждение покрытия при контакте с песком характеризуется прежде всего микрошероховатостью, которая возникает из-за истирания верхнего слоя. Потеря блеска - один из самых явных признаков такого повреждения: целая поверхность сохраняет глянец, а затронутый участок становится матовым.

Царапины и сколы при абразивном износе имеют четкую геометрию. Царапина обычно узкая, вытянутая, с четкими краями, которые прилегают к основе без расслоения. Скол - это более глубокое повреждение, часто образующееся при ударе или интенсивном трении, край скола обычно гладкий и не имеет пушистости или отслоения соседних слоев.

Еще один отличительный признак - направленность повреждения. Если вы видите, что царапины или стирания расположены в одном направлении, это почти несомненно указывает на механическое воздействие. Множество мелких царапин, параллельных друг другу, - это классический признак трения об абразивный материал.

При длительном воздействии песка на край дефекта часто не видно отслоения или подрыва. Края остаются плотно прилегающими к основе, без вздутия или поднятия соседних участков покрытия. Если же вы видите, что покрытие поднялось, отслоилось и отделяется от основания - это скорее говорит о проблеме адгезии, которая может быть как производственной, так и вызванной влагой, проникшей в место механического повреждения.

Геометрия края повреждения - главный диагностический признак

Форма и характер края дефекта дают самую надежную подсказку о его происхождении.

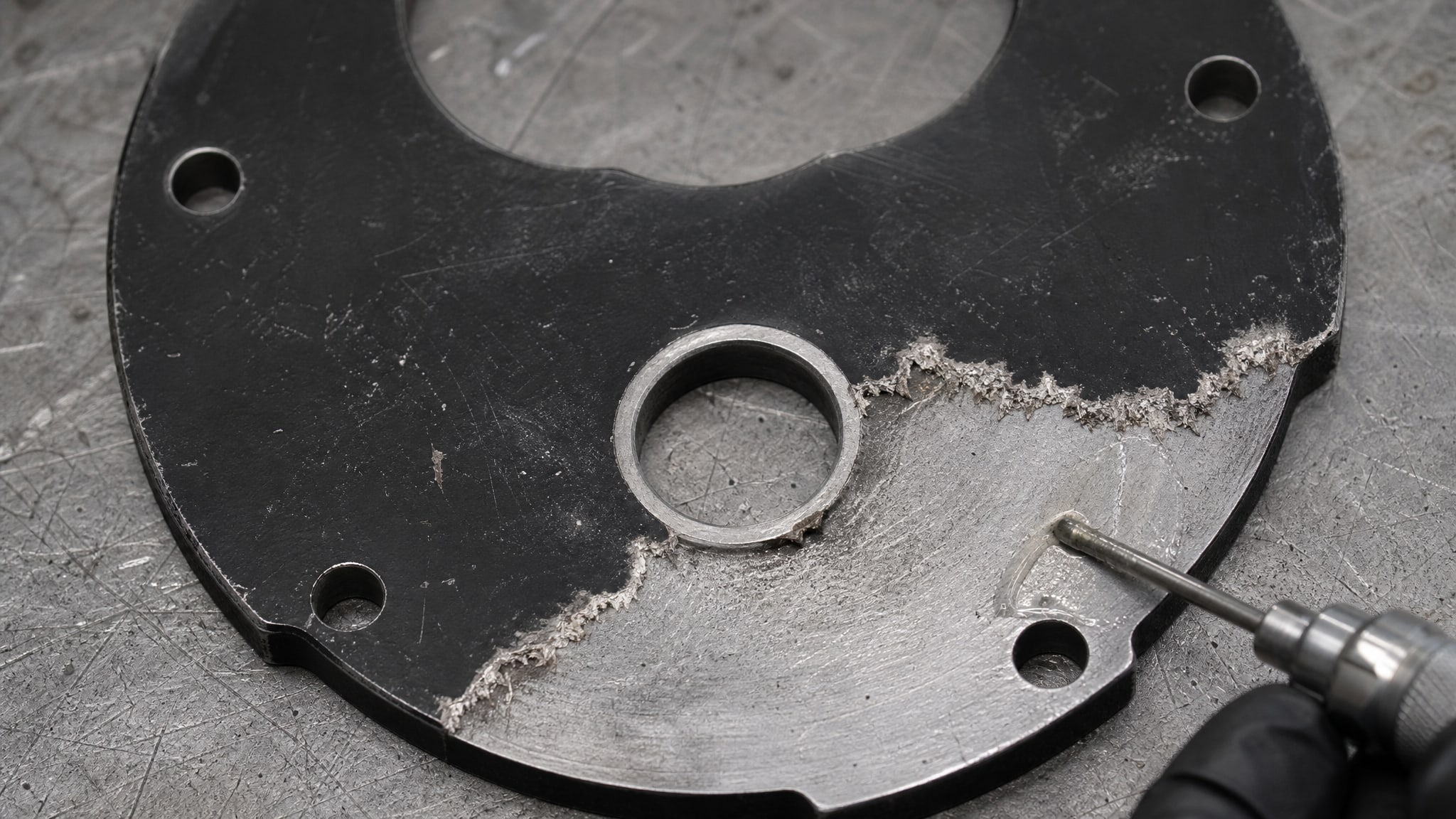

При производственном браке, особенно при отслоении из-за плохой адгезии, край повреждения обычно крошится и распадается постепенно. Вы видите, что граница между целым и поврежденным участком размыта, волокна или слои покрытия как бы растрепаны и не имеют четкой границы.

При механическом повреждении песком ситуация обратная. Край имеет резкую, четко определенную границу. Вы можете указать пальцем точное место начала дефекта. Часто видна направленность повреждения - как бы вектор усилия, который привел к повреждению. На крае скола можно даже увидеть, что верхние слои повреждены больше, чем нижние, что характерно именно для механического воздействия.

Еще один важный момент - наличие или отсутствие подрыва соседних участков. При механическом повреждении соседние участки остаются целыми и не отслаиваются. При слабой адгезии поднятый край часто свидетельствует о том, что повреждение затронуло границу между слоями, и теперь влага проникает под покрытие по этому краю, расширяя зону отслоения.

Если повреждение имеет четкую геометрию, связанную с внешним воздействием (например, скол прямоугольной формы, направленные царапины), это указывает на эксплуатационное повреждение. Если же дефект размыт, расположен в местах, где нет явной причины для механического воздействия (например, на плоской защищенной поверхности, вдали от острых краев), а края «рыхлые», то это скорее производственная проблема.

Локализация дефектов и их повторяемость

Место, где появился дефект, часто подсказывает его происхождение.

Производственные браки часто локализуются в местах, где технология особенно критична: на кромках (плохо защищены при грунтовании), в местах скопления влаги (если сушка была неправильной), в местах сложной геометрии (углы, переходы, внутренние полости), где трудно обеспечить равномерное нанесение и сушку.

Если вы видите, что дефект повторяется на одних и тех же местах на разных изделиях - это сильный сигнал о производственной проблеме. Например, если все изделия партии имеют пузыри в углах, сморщивание на кромках или сорность на одной из сторон, это свидетельствует о систематической ошибке в технологическом процессе.

Механическое повреждение песком обычно локально и случайно. Оно может появиться в любом месте, где произошел контакт с абразивом. На одном изделии вы видите повреждение в центре, на другом - на кромке, на третьем - вообще на защищенной поверхности, если туда попала занесенная ветром пыль. Общего паттерна нет, каждое повреждение имеет свою историю контакта.

Если дефект связан с местом водонакопления, особенно если там видны следы ржавления или выцветания, это говорит о проблеме с адгезией, вызванной влагой, которая могла быть как производственной проблемой (неправильная сушка), так и результатом эксплуатации (вода проникла через микротрещины).

Испытание адгезии покрытия как способ подтвердить диагноз

Когда визуальный осмотр не дает окончательного ответа, включают в работу стандартные методы испытания адгезии.

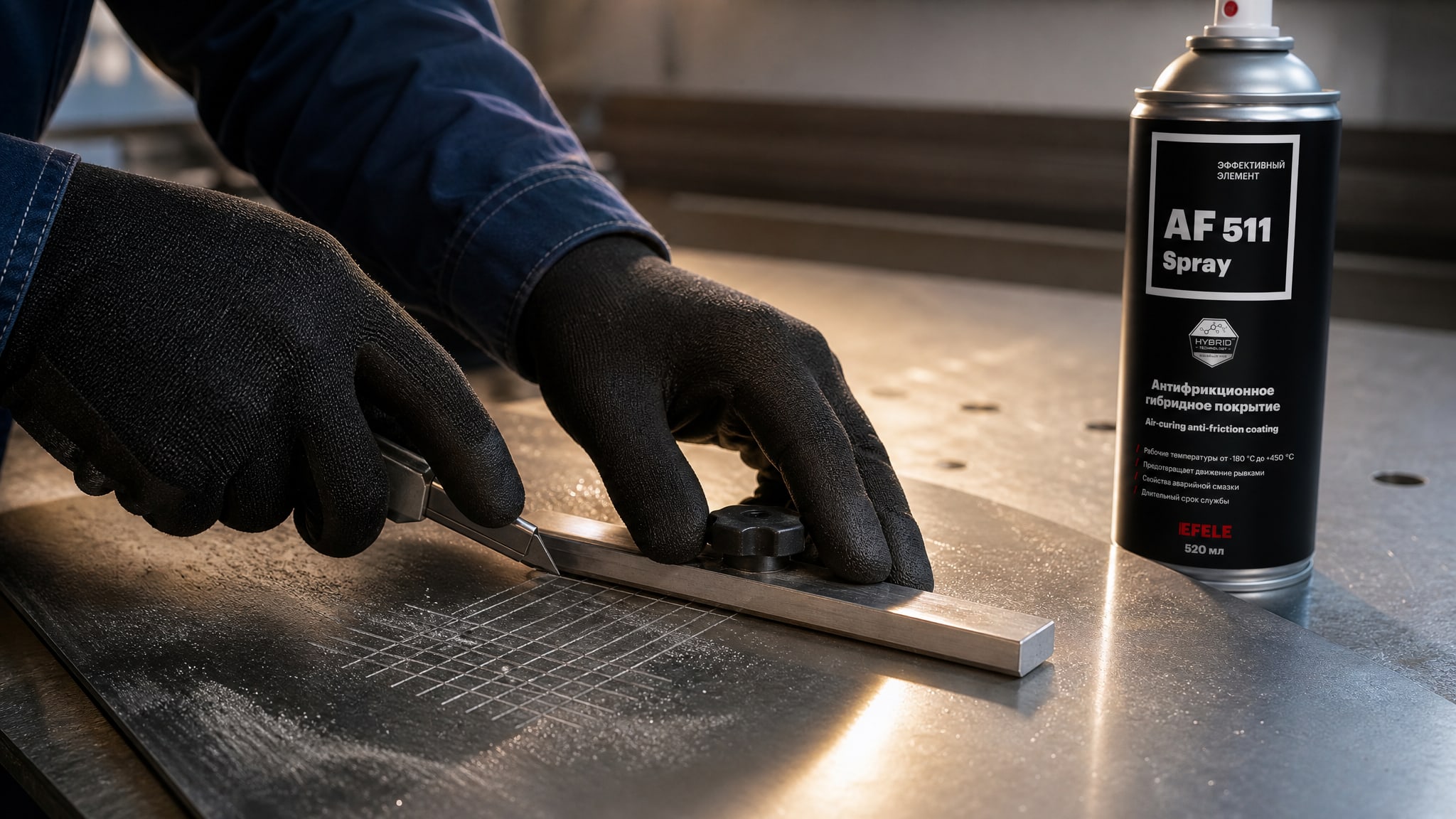

ГОСТ Р 31149 (эквивалент ISO 2409) - это метод решетчатых надрезов. На поверхность покрытия наносят решетку из параллельных и перпендикулярных линий (обычно 11 x 11 надрезов), затем к месту решетки прикладывают клейкую ленту и резко отрывают ее. Результат оценивают по площади отслоения: если отслоилось менее 5% площади, адгезия хорошая; если более 50%, адгезия недостаточна.

ISO 4624 - это испытание на отрыв. На покрытие приклеивают стальной диск, дают клею высохнуть, затем с помощью специального приспособления отрывают диск перпендикулярно поверхности и измеряют усилие отрыва. Результат показывает, при каком давлении (в МПа) покрытие начинает отделяться от основания. Если адгезия слабая, это проявится низким значением усилия.

ГОСТ 15140 предусматривает несколько методов определения прочности сцепления, в том числе царапание (царапину делают ножом под нагрузкой до появления отслоения), отслаивание (как описано выше) и испытание на изгиб. Это позволяет оценить, насколько хорошо покрытие держится на основании.

Если испытание адгезии показало низкие результаты, это может свидетельствовать как о производственном браке (плохая подготовка поверхности, неправильное нанесение), так и о повреждении при эксплуатации (вода проникла под покрытие через механическое повреждение и ослабила адгезию). В этом случае нужно смотреть на общую картину: если адгезия везде одинаково слабая и на целых участках, это производственная проблема; если адгезия слаба только около видимого механического повреждения, это, скорее всего, вторичный эффект - влага, попавшая через повреждение, ослабила сцепление.

Для защиты поверхностей от механических повреждений и абразивного износа в условиях воздействия песка используются специальные твердосмазочные покрытия. Такие материалы создают прочный сухой слой, который снижает трение и защищает основное покрытие от истирания. Антифрикционные покрытия, например EFELE AF-511 Spray, наносятся поверх основного лакокрасочного слоя и образуют дополнительный защитный барьер, предотвращая непосредственный контакт абразивных частиц с финишным покрытием.

Стандарты и методы контроля защитных покрытий

Для комплексной оценки состояния защитного покрытия используются стандарты, которые регламентируют как методы испытания, так и допустимые уровни дефектов.

ГОСТ 9.302 определяет контроль защитных покрытий на металлических поверхностях и устанавливает, какие дефекты могут быть приняты, а какие требуют переделки. В этом стандарте указаны предельные размеры пузырей, трещин, сколов и других дефектов в зависимости от назначения изделия и класса качества.

ISO 2409 и его российский аналог ГОСТ Р 31149 - это стандарты, которые описывают метод решетчатых надрезов для оценки адгезии. Они дают объективную оценку в баллах (от 0Б до 5Б), где 0Б означает отслоение всего покрытия, а 5Б - отсутствие отслоения.

ISO 4624 регламентирует испытание на отрыв и позволяет получить числовое значение адгезии в МПа. Это особенно полезно, когда нужно сравнить результаты разных партий или отследить изменение адгезии со временем.

ГОСТ 15140 - это комплексный стандарт методов определения прочности сцепления, который включает царапание, отслаивание, отрыв и другие методы. Выбор метода зависит от типа покрытия и особенностей конструкции изделия.

При контроле можно также использовать визуальный контроль по стандарту ГОСТ 9.307, который предусматривает осмотр и фотодокументирование дефектов. Фото с известным масштабом (линейкой или монетой рядом) помогает зафиксировать размер и характер дефекта для последующего анализа.

В целом антифрикционные покрытия MODENGY, разработанные для снижения трения и защиты от износа, могут быть эффективным решением для предотвращения механических повреждений покрытий, вызванных абразивными частицами. Они работают как барьер, защищая основное покрытие от прямого контакта с песком и грязью, что особенно важно в условиях интенсивной эксплуатации на открытом воздухе или в пыльных помещениях.

Практический алгоритм диагностики

Чтобы систематически подойти к определению причины повреждения, предлагаем простой алгоритм:

• Шаг 1. Осмотр под боковым освещением. Посмотрите на дефект под углом. Резкая четкая граница указывает на механическое повреждение. Размытый, крошащийся край говорит о производственном браке или проблеме адгезии.

• Шаг 2. Проверка направленности. Есть ли видимое направление повреждения, параллельные царапины, отпечатки от частиц? Это механическое воздействие. Хаотичное расположение дефектов - производственная проблема.

• Шаг 3. Анализ локализации. Повреждение в защищенном месте, на целой поверхности, вдали от острых краев? Скорее всего, производственный дефект. Повреждение на кромке, на выступе, в месте, где возможен контакт с абразивом? Скорее всего, эксплуатационный износ.

• Шаг 4. Проверка повторяемости. Один и тот же дефект на разных изделиях или в разных местах на одном изделии? Это признак производственной проблемы. Единичное локальное повреждение? Это эксплуатационный дефект.

• Шаг 5. Испытание адгезии (при необходимости). Если предварительный анализ не дал ясного ответа, проведите испытание адгезии по ГОСТ Р 31149 или ISO 2409. Если адгезия везде одинаково слаба, это производственная проблема. Если адгезия слаба только вокруг видимого повреждения, это вторичный эффект влаги.

Часто задаваемые вопросы

Может ли песок вызвать отслоение покрытия?

Да, если песок проникает между слоями покрытия или если механическое повреждение позволяет влаге попасть под покрытие. Однако прямое отслоение от трения песка маловероятно. Чаще отслоение вызывает первоначально слабая адгезия, а песок лишь ускоряет этот процесс, создавая микротрещины, через которые проникает влага.

Как отличить царапину от волосяной трещины в покрытии?

Царапина имеет четкие края и не влияет на соседние участки. Волосяная трещина - это разрыв самого покрытия, в котором часто видны подслои. При механическом повреждении царапина остается локальной. При производственном браке трещина может расширяться под нагрузкой или влагой.

Почему пузыри - это всегда производственный дефект?

Пузыри образуются в процессе нанесения и сушки покрытия из воздуха или паров растворителя, которые не могли выйти из материала. Это невозможно при эксплуатации, так как покрытие уже затвердело. Механическое повреждение может привести к тому, что пузыри лопнут, но новые пузыри появляться не будут.

Какой стандарт выбрать для проверки адгезии в производстве?

ГОСТ Р 31149 (метод решетчатых надрезов) - это самый быстрый и доступный метод для производственного контроля. ISO 4624 (испытание на отрыв) дает числовое значение в МПа и подходит для документирования. ГОСТ 15140 включает несколько методов и подходит для комплексной оценки.

Может ли конденсат под покрытием быть причиной отслоения, не связанной с производственным браком?

Да. Если изделие хранилось или эксплуатировалось в условиях резкого перепада температур, конденсат может накопиться под покрытием и ослабить адгезию даже при хорошем первоначальном нанесении. Это не производственный брак, а скорее проблема эксплуатации или хранения.

Заключение

Отличить производственный брак покрытия от механических повреждений при эксплуатации песком можно, если внимательно проанализировать несколько ключевых признаков: форму и четкость края дефекта, направленность повреждения, его локализацию и повторяемость на разных изделиях. Производственные дефекты обычно имеют размытые, крошащиеся края, хаотичное расположение и повторяются систематически. Механические повреждения оставляют четкие, направленные следы в местах контакта с абразивом.

Если визуального осмотра недостаточно, используйте стандартные методы испытания адгезии: ГОСТ Р 31149 (метод решетчатых надрезов), ISO 4624 (испытание на отрыв) или ГОСТ 15140. Низкая адгезия везде - производственная проблема; низкая адгезия только вокруг видимого повреждения - вторичный эффект влаги. После диагностики вы сможете правильно определить, кто несет ответственность за дефект, и выбрать стратегию устранения проблемы: либо переделку покрытия, либо ремонт поврежденного участка с применением защитных покрытий, устойчивых к абразивному износу.
