Совместимость СОЖ с материалами станка проверяют до заливки в общую систему: состав испытывают на образцах металлов и оценивают его воздействие на уплотнения, насосы, трубопроводы, окрашенные поверхности, фильтрацию и оснастку. Начать можно с небольшого лабораторного или полевого теста, а затем провести ограниченный запуск на оборудовании. Такой порядок помогает выявить коррозионную агрессивность и возможные проблемы до перехода на новую жидкость.
Статья будет полезна инженерам, техническим специалистам и снабженцам, которые планируют замену СОЖ для станочного парка. Разберем, какие материалы включить в проверку, какие методы испытаний применить и как учесть качество воды и состояние эмульсии. Итогом станет практический порядок подбора СОЖ для оборудования с учетом заготовок и самого станка.
Первый шаг - составить перечень материалов, которых коснется новая СОЖ.
Недостаточно знать только материал заготовки: жидкость проходит через бак, насосы, трубопроводы и систему фильтрации, контактирует с уплотнениями, окрашенными поверхностями и оснасткой. Для проверки совместимости СОЖ со станком зафиксируйте эти элементы по конкретному оборудованию, а не по усредненному описанию парка.
В список для испытаний включите металлы, которые реально обрабатываются и присутствуют в станке. Это могут быть сталь, чугун, медь и медные сплавы, алюминий и алюминиевые сплавы. Если в парке есть разные станки и операции, сформируйте отдельные наборы материалов: универсального состава, одинаково подходящего для любых металлов и условий цеха, нет.
Разделите потенциальные точки контакта на группы:
Заготовки и стружка: укажите марки или типы металлов, используемых на участке.
Детали станка: учтите материал бака, трубопроводов, насосов и других контактирующих поверхностей.
Уплотнения и покрытия: отдельно отметьте эластомерные уплотнения и окрашенные участки.
Оснастка и фильтрация: включите материалы оснастки и элементы системы фильтрации.
Такой перечень помогает не пропустить компоненты, которые не видны при оценке одной только заготовки. Например, металл может не корродировать в пробе, а состояние окраски или уплотнений при этом останется непроверенным. Источники не задают единого числового критерия совместимости для всех этих компонентов, поэтому условия испытаний следует соотносить с конструкцией станка и документацией на его элементы.
Для черных металлов при оценке антикоррозионных свойств используют DIN 51360-1 и DIN 51360-2. Для меди, медных сплавов, алюминия и алюминиевых сплавов в качестве методики указывается ISO/TS 12927:1999. Если поставщик передает протоколы испытаний по этим документам, сверяйте их с материалами, которые фактически есть на вашем участке.
Именно так строится подбор СОЖ для оборудования: сначала определяют, с чем состав будет контактировать, затем выбирают подходящие испытания. Результат теста только на стали не подтверждает совместимость с алюминием, цветными металлами, уплотнениями или лакокрасочными покрытиями. Чем точнее перечень компонентов, тем полезнее будет дальнейшая проверка.
Проверка СОЖ на коррозию должна отражать материалы реального станка.
Для черных металлов можно запросить у поставщика протоколы по DIN 51360-1 и DIN 51360-2. Второй метод чаще считают более приближенным к работе на станке: в испытании используют стружку и фильтровальную бумагу. Для меди, медных сплавов, алюминия и алюминиевых сплавов применяют ISO/TS 12927:1999.
Еще один распространенный метод оценки ингибиторов в водных СОЖ - испытание с железной стружкой по ASTM D4627-22. Эти методики не заменяют проверку конкретного станка, но помогают оценить защитные свойства состава на соответствующих металлах. При сравнении протоколов уточните, какие материалы испытывали и при каких условиях: совпадение названия стандарта само по себе не подтверждает, что проверен весь набор металлов вашего производства.

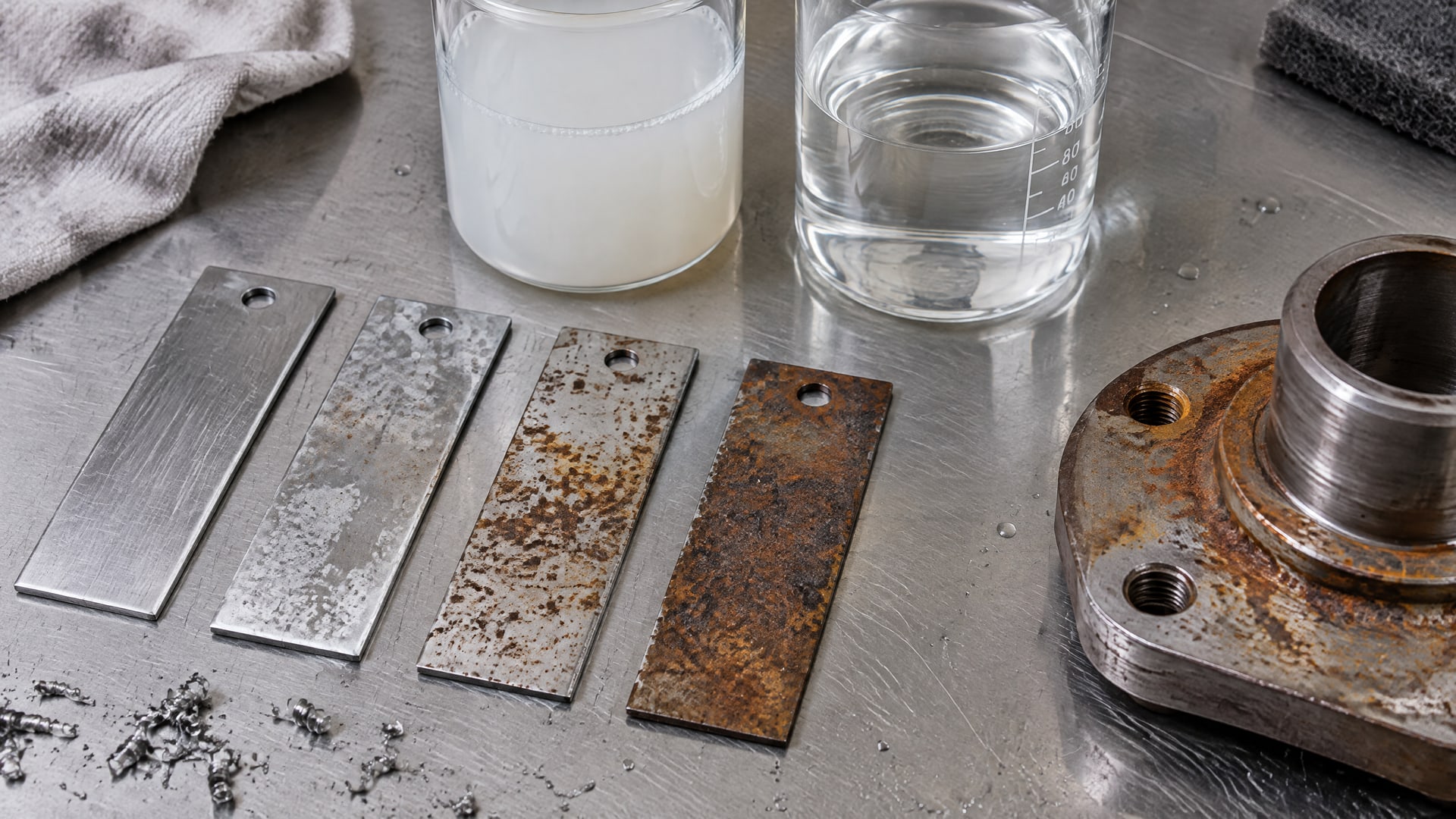

В одной из описанных методик на обезжиренную пластину наносят 10 капель СОЖ, выдерживают ее около 30 минут при 25 °C, а затем осматривают визуально. Это быстрый способ выявить признаки коррозионной агрессивности, но итог следует оценивать на образце того металла, который важен для оборудования. Если после испытания видны коррозионные пятна, такой результат рассматривают как непрохождение теста.
Другой вариант предусматривает испытание чугунной пластинки с 3% раствором СОЖ и выдержкой 4 часа. Также описан тест на стальной и чугунной стружке после 168 часов во влажной камере. Эти варианты различаются по материалу и длительности, поэтому результаты не стоит напрямую сравнивать без учета методики.
Водосмешиваемую СОЖ проверяют и в рабочей концентрации, соответствующей планируемому применению. В источниках приведены отдельные режимы тестирования, а не единая процедура для всех жидкостей и станков. Уточните у поставщика, какой метод использован в протоколе, и сопоставьте условия испытания с металлами и режимом вашего участка.
Для первичной оценки удобно собрать результаты в таблицу:
| Что проверяют | Метод или условие | Что фиксируют |
|---|---|---|
| Черные металлы | DIN 51360-1 или DIN 51360-2 | Признаки коррозии на образце |
| Цветные металлы | ISO/TS 12927:1999 | Результат для меди, ее сплавов и алюминия |
| Железная стружка | ASTM D4627-22 | Эффективность ингибиторов в водной СОЖ |
| Пластина | 10 капель, около 30 минут при 25 °C | Визуальное состояние поверхности |
| Чугунная пластинка | 3% раствор, выдержка 4 часа | Коррозионные пятна после испытания |
Таблица помогает структурировать испытания, но не устанавливает критерии для всех видов оборудования. Перед заменой зафиксируйте результат каждого образца и проверьте, что в выборке представлены материалы, реально контактирующие с СОЖ. Для расширенной оценки используйте лабораторный протокол, а не только визуальный осмотр одной пластины.
Коррозионная стойкость металлов - лишь одна часть совместимости.
Новая СОЖ контактирует с уплотнениями, насосами, лакокрасочными покрытиями, системой фильтрации и материалами оснастки. Если проверять только стальную пластину, можно не заметить возможных изменений в других элементах станка. Поэтому перечень материалов из первого этапа используйте как основу для отдельной оценки каждого компонента.
Для неметаллических деталей подберите образцы материалов, установленных в оборудовании, и согласуйте метод проверки с поставщиком СОЖ и документацией на детали станка. В переданных материалах нет универсальных числовых пределов по изменению состояния уплотнений или покрытий, поэтому не следует переносить на них критерии металлических коррозионных тестов. Фиксируйте исходное состояние и отмечайте наблюдаемые изменения после контакта с составом.
Проследите путь СОЖ от бака до зоны обработки и возврата в систему. На каждом участке отметьте детали, с которыми жидкость соприкасается, включая насосы, трубопроводы и элементы фильтрации. Такой осмотр помогает связать лабораторный тест с конструкцией оборудования, а не ограничиваться проверкой отдельно взятого материала.
Если парк включает разные модели станков, не предполагайте, что результаты для одного оборудования автоматически действуют для остальных. У разных машин могут отличаться материалы уплотнений, покрытия и элементы системы подачи. Сгруппируйте оборудование по составу контактирующих материалов, а пробное применение планируйте отдельно для каждой группы.
Перед расширением проверки запросите у поставщика сведения о совместимости состава с материалами, указанными в перечне, а также протоколы по коррозионным испытаниям. Для водосмешиваемых СОЖ ГОСТ Р 50558-93 упоминается как документ с общими требованиями к чистоте, стабильности эмульсии и защите от коррозии. Сверяйте его применимость и содержание с документацией на конкретный продукт, не считая ссылку на стандарт доказательством совместимости со всеми узлами станка.
Совет инженера:
Сценарий: нужно подобрать СОЖ для участка, где встречаются сталь, чугун и алюминиевые сплавы, и заранее оценить совместимость с материалами оборудования.
Что проверяют: EFELE CF-621 - полусинтетическую универсальную СОЖ, предназначенную для широкого спектра металлов, включая сталь, чугун и алюминиевые сплавы. До перехода на нее сопоставляют материалы конкретного станка с протоколами испытаний и проводят малый тест на образцах.
Итог: решение о пробном запуске принимают после оценки результатов для металлов и узлов оборудования; описание широкого спектра обрабатываемых металлов не заменяет проверку уплотнений, покрытий и других деталей.
Такой подход связывает свойства состава с задачей участка и исключает вывод о полной совместимости только по перечню обрабатываемых металлов. При сомнениях сначала уточните материалы контактирующих компонентов, затем согласуйте с поставщиком условия испытаний. До получения результатов не распространяйте выводы на весь станочный парк.
При замене водосмешиваемой СОЖ проверяйте не только концентрат, но и воду, на которой готовят эмульсию.
Жесткость подпиточной воды может влиять на коррозию и стабильность эмульсии, поэтому ее важно учитывать при подборе состава. Условия, полученные на лабораторной воде, могут не отражать ситуацию на производстве, если параметры воды на участке отличаются.
Ионы хлора и серы способны ускорять коррозию, особенно на стальных деталях. В качестве практического ориентира в материалах приводится уровень ниже 50-100 ppm. Это не универсальный предел для любой СОЖ и любого оборудования: используйте его как повод проверить состав воды и результаты анализа, а требования к конкретной жидкости сверяйте с ее документацией.
При анализе водосмешиваемой СОЖ учитывайте:
Жесткость подпиточной воды и ее соответствие условиям приготовления эмульсии.
Хлориды и сульфаты, способные влиять на коррозионные процессы.
Присадки и металлы, присутствующие в пробе.
Микробиологическое состояние и признаки ухудшения эмульсии.
При появлении коррозии не сводите диагностику только к самой жидкости. Проверьте воду, содержание хлоридов и других примесей, микробиологическое состояние и условия эксплуатации. Если состояние эмульсии ухудшилось, свежеприготовленную эмульсию или корректирующие присадки рассматривают после выявления причины, в том числе возможного биопоражения.
Для расширенного лабораторного анализа в материалах указана периодичность 1 раз в 3-6 месяцев. При признаках ухудшения состояния СОЖ встречается рекомендация проводить полный анализ еженедельно. Эти интервалы относятся к разным ситуациям: плановому расширенному контролю и диагностике при проблемах. Установите график с учетом состояния системы и требований поставщика, а не переносите один интервал на все случаи.
ГОСТ Р 50558-93 упоминается в контексте общих требований к чистоте, стабильности эмульсии и защите от коррозии. При подготовке теста фиксируйте качество воды и состояние рабочей жидкости, иначе результаты разных проб будет трудно сопоставить. Если параметры воды изменились, а коррозионная активность выросла, сначала разделите эти факторы, прежде чем менять концентрацию или корректировать состав.
После лабораторной проверки не переходите сразу к заливке новой СОЖ во весь станочный парк.
Начните с малого полевого теста на станке или группе оборудования, выбранных по материалам и условиям работы. Такой этап позволяет проверить состав в реальной системе и сопоставить наблюдения с испытаниями на пластинах и стружке.
До начала пилота зафиксируйте материалы оборудования, используемую воду, состояние системы и результаты тестов. Отдельно запишите условия, при которых получены контрольные образцы: например, для одного из экспресс-тестов используют 10 капель СОЖ и выдержку около 30 минут при 25 °C. Для испытания на чугунной пластинке описан 3% раствор с выдержкой 4 часа. Эти числа относятся к конкретным методикам и не задают автоматически режим работы СОЖ в станке.
Выберите оборудование, для которого известны материалы заготовки и контактирующих деталей.
Подготовьте состав и воду в соответствии с документацией на СОЖ.
Зафиксируйте исходное состояние металлов, уплотнений, покрытий и системы фильтрации.
Во время теста наблюдайте за состоянием эмульсии и контактирующих поверхностей.
Сопоставьте результаты с лабораторными испытаниями и протоколами поставщика.
Не делайте вывод о всей системе по одному признаку или короткому наблюдению. Коррозионные пятна на тестовой пластине указывают, что испытание не пройдено, а заметное ухудшение эмульсии требует проверки воды, примесей и микробиологического состояния. Если появляются отклонения, приостановите расширение пилота и установите их причину, прежде чем менять состав или вводить корректирующие присадки.
Для документирования используйте таблицу контрольных точек:
| Этап | Что фиксировать |
|---|---|
| До пилота | Материалы станка, качество воды и исходное состояние узлов |
| Лабораторная проверка | Метод, образцы, концентрацию и длительность испытания |
| Во время пилота | Состояние эмульсии и контактирующих поверхностей |
| После теста | Коррозионные пятна, изменения узлов и решение о следующем этапе |
Если пилот проходит без выявленных проблем, переход к следующей группе оборудования все равно планируйте с учетом ее материалов и условий. Отдельная проверка особенно важна для станков, где отличаются уплотнения, покрытия или набор обрабатываемых металлов. Результаты и протоколы сохраняйте: они помогут обосновать решение при последующем подборе СОЖ для станочного парка.
Подбор СОЖ для станочного парка строят от конкретных операций, материалов заготовок и условий цеха.
Один состав может подходить для части оборудования, но это не подтверждает его пригодность для всех станков. Сначала определите группы машин со сходными материалами и условиями применения, затем сформируйте для каждой перечень проверок.
В группе учитывайте не только металл заготовки, но и материалы бака, трубопроводов, насосов, уплотнений, окрашенных поверхностей, фильтрации и оснастки. После этого сопоставьте требования обработки с протоколами испытаний. Для черных металлов запрашивайте данные по DIN 51360-1 и DIN 51360-2, для меди и ее сплавов, алюминия и алюминиевых сплавов - по ISO/TS 12927:1999. Железную стружку можно оценивать методом ASTM D4627-22.
| Критерий | Что нужно подтвердить |
|---|---|
| Материалы обработки | Испытания на металлах, реально присутствующих на участке |
| Коррозионная защита | Протоколы по применимым методам и отсутствие пятен в тесте |
| Материалы станка | Проверка контактирующих узлов, уплотнений и покрытий |
| Вода и эмульсия | Жесткость воды, хлориды, сульфаты и стабильность состава |
| Условия применения | Соответствие операции и реальным условиям цеха |
Запрашивайте у поставщика не только общее описание продукта, но и протоколы испытаний, указывая материалы и условия своего производства. Например, результат по стали не отвечает на вопрос о взаимодействии с алюминиевыми сплавами. Равным образом успешный металлический тест не доказывает совместимость с окрашенными поверхностями или уплотнениями.
Чтобы решение было воспроизводимым, сохраняйте результаты испытаний, сведения о воде, концентрации раствора и наблюдения во время пилота. Если состав проходит проверку для одной группы станков, зафиксируйте, к каким именно материалам и условиям относится вывод. Затем переходите к следующей группе, не распространяя результат автоматически на оборудование с другим набором деталей.
Такой процесс помогает техническому специалисту обосновать выбор, а закупщику - запросить проверяемые данные вместо общей формулировки о совместимости. Итоговое решение должно опираться на фактические материалы и условия применения, а не только на то, какие металлы можно обрабатывать этой СОЖ. Если обнаружены коррозия или нестабильность эмульсии, сначала установите причину, включая влияние воды и примесей.
Нет. Помимо материала заготовки, проверьте бак, насосы, трубопроводы, уплотнения, окрашенные поверхности, систему фильтрации и оснастку. СОЖ может пройти испытание на одном металле, но такой результат не подтверждает совместимость с остальными элементами оборудования. Составьте перечень контактирующих материалов и проверьте их до полной замены жидкости.
Один из быстрых вариантов - нанести 10 капель СОЖ на обезжиренную пластину, выдержать около 30 минут при 25 °C и осмотреть поверхность. Для других проверок описаны 3% раствор на чугунной пластинке с выдержкой 4 часа и испытание стальной и чугунной стружки после 168 часов во влажной камере. Учитывайте методику и материал образца.
Для черных металлов используют DIN 51360-1 и DIN 51360-2; второй метод часто рассматривают как более близкий к работе в станке, поскольку он использует стружку и фильтровальную бумагу. Для меди, медных сплавов, алюминия и алюминиевых сплавов указывается ISO/TS 12927:1999. Для железной стружки также применяют ASTM D4627-22.
Проверьте не только саму СОЖ, но и жесткость подпиточной воды, хлориды, сульфаты, другие примеси и микробиологическое состояние эмульсии. Ионы хлора и серы способны ускорять коррозию, особенно стали; практический ориентир для их уровня - ниже 50-100 ppm. Перед корректировкой состава установите причину ухудшения.
Совместимость СОЖ и материалов станка проверяют поэтапно: составляют перечень контактирующих материалов, проводят испытания на реальных металлах, оценивают состояние уплотнений, покрытий и других узлов, затем выполняют ограниченный полевой тест. Для коррозионной оценки используют применимые методики, включая DIN 51360-1, DIN 51360-2, ISO/TS 12927:1999 и ASTM D4627-22. При работе с водосмешиваемой жидкостью учитывают также качество воды, примеси и состояние эмульсии.
Перед заменой запросите у поставщика протоколы испытаний по материалам вашего участка и составьте список компонентов станка, которые контактируют с СОЖ. Начните с небольшого теста на образцах и пилота на выбранном оборудовании, фиксируя условия и результаты. Только после проверки распространите решение на другие группы станков с учетом их материалов и режимов работы.
