Как проводятся лабораторные испытания антифрикционных свойств СОЖ на машине трения Рейхерта

Антифрикционные свойства смазочно-охлаждающей жидкости (СОЖ) - это способность снижать трение между инструментом и заготовкой во время металлообработки. Оценить эти свойства в реальных условиях цеха сложно: слишком много переменных и влияющих факторов. Поэтому используют стандартизированные лабораторные методики, которые воспроизводят триботехнические условия в контролируемой среде. Машина трения Рейхерта - один из таких приборов, позволяющий объективно измерить, насколько хорошо СОЖ защищает от износа и снижает коэффициент трения скольжения при заданных нагрузках.

Для инженеров и закупщиков это означает возможность выбирать СОЖ не «на ощущение», а на основе сравнимых, воспроизводимых данных. В статье разберем, как устроено испытание на машине Рейхерта, какие показатели оно выдает и как интерпретировать результаты при выборе жидкости для конкретного производства.

Назначение машины Рейхерта и ее роль в триботестировании

Машина трения Рейхерта относится к приборам для испытания смазочных материалов в условиях граничного трения.

Ее главное предназначение - определение противоизносных свойств СОЖ, то есть способности жидкости защитить поверхности от контакта металл-металл и тем самым от царапин, задиров и ускоренного износа.

Испытание на машине Рейхерта проводят при фиксированной нагрузке (обычно 392 Н), фиксированном времени воздействия (1 час) и заранее установленной температуре. Это позволяет объективно сравнивать разные СОЖ и отслеживать, как изменение состава или концентрации жидкости влияет на ее смазывающие способности. Результат выражается в виде диаметра пятна износа на образце-колесе и нагрузки сваривания - параметра, при котором поверхности начинают схватываться без восстановления после разгрузки.

На практике машину Рейхерта используют как производители смазок (для контроля качества и разработки новых формул), так и закупщики промышленных предприятий (для приемки СОЖ и проверки соответствия спецификации). При необходимости результаты дополняют испытаниями по другим методикам, например ASTM G99 или ГОСТ 9490, которые дают информацию о коэффициенте трения и других параметрах.

Принцип работы и методика испытания

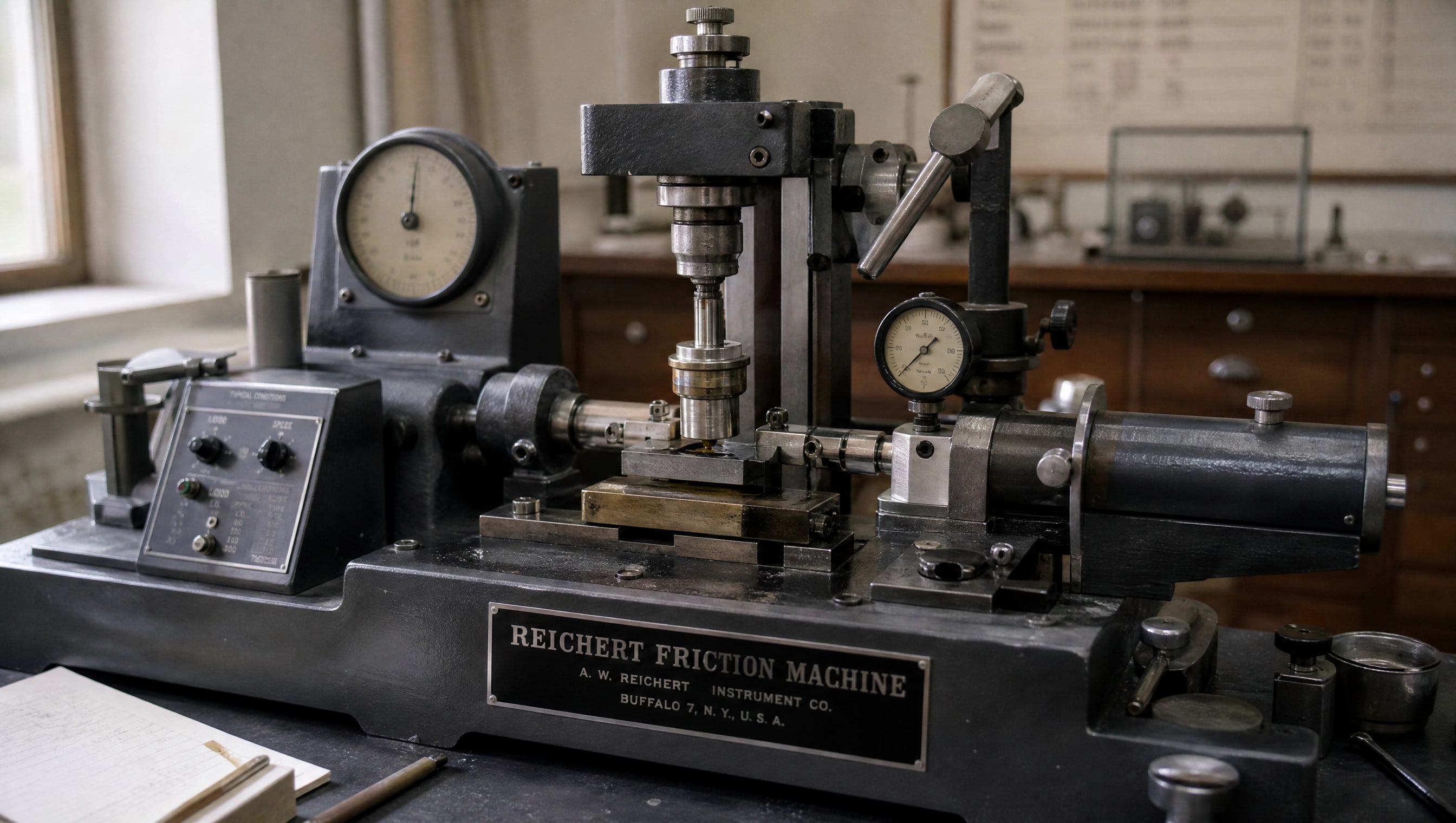

Машина Рейхерта представляет собой установку, где образец в форме цилиндра прижимается к неподвижному диску под заданной нагрузкой.

Между ними находится испытуемая СОЖ - обычно в виде 5% водного раствора. Диск вращается с постоянной скоростью, создавая условие трения скольжения. Образец при этом остается неподвижным, но испытывает циклические колебания нормальной силы.

Время испытания -1 час при стандартной нагрузке 392 Н. За это время СОЖ должна образовать защитную пленку, которая предотвращает прямой контакт металлических поверхностей. Если пленка недостаточна (из-за слабых противозадирных добавок, низкой вязкости или загрязнений), между образцом и диском возникает адгезия, металлические выступы вырывают частицы материала, и пятно износа увеличивается.

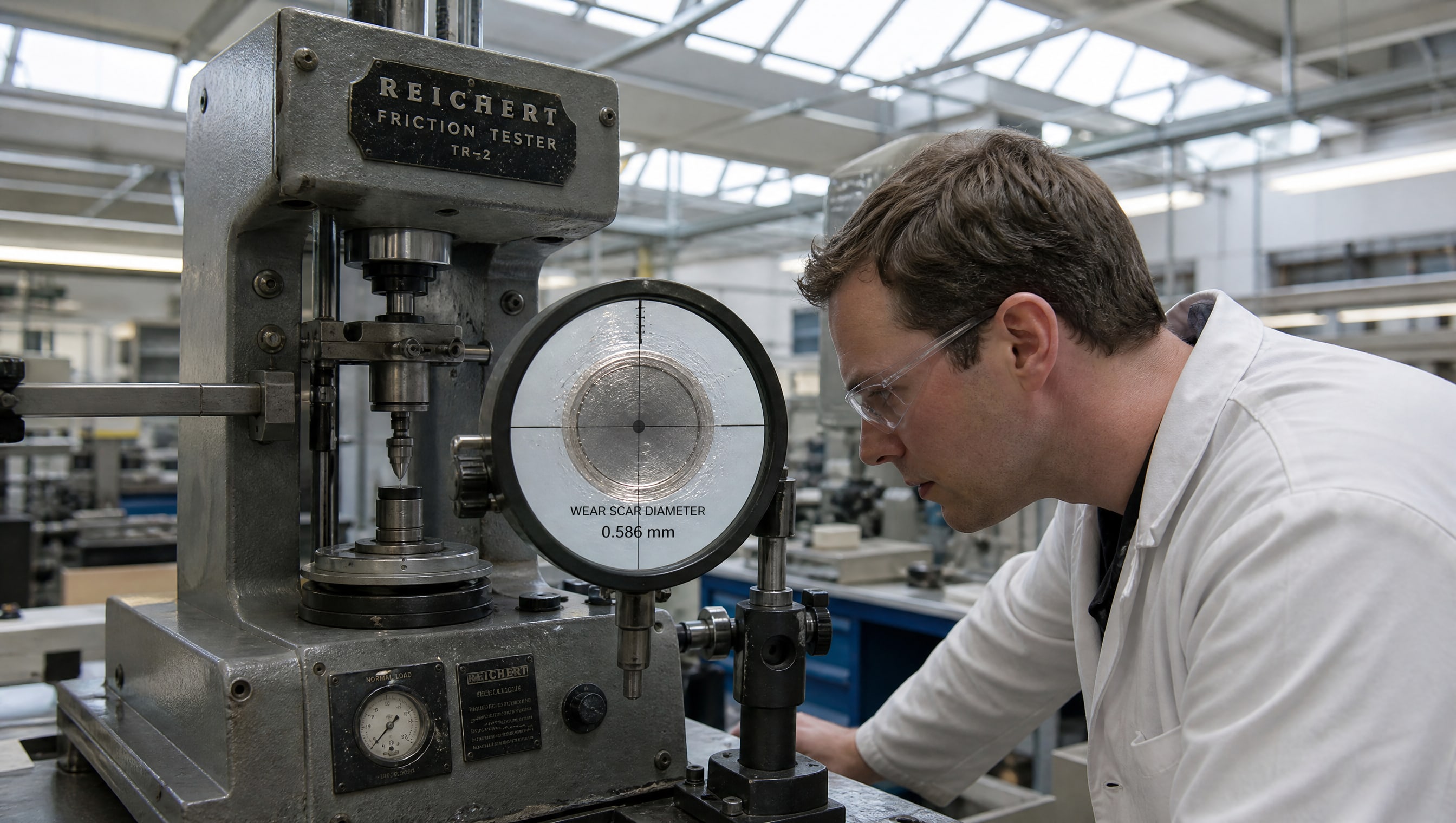

После завершения теста измеряют диаметр следа (пятна износа) на образце. В найденных примерах для 5% раствора СОЖ диаметр пятна измеряется в миллиметрах и сравнивается с контрольным образцом без смазки. При добавлении противозадирных присадок величина диаметра пятна может сократиться вдвое и более.

Одновременно фиксируют нагрузку сваривания - максимальную нагрузку, при которой образец и диск еще не прилипают друг к другу намертво. Этот параметр косвенно указывает на прочность адгезионной пленки, которую образует смазка. Высокая нагрузка сваривания означает, что присадки в составе СОЖ хорошо работают в экстремальных условиях.

Оценка антифрикционных свойств: коэффициент трения и износ

Антифрикционные свойства - это не одно число, а набор характеристик, отражающих способность СОЖ уменьшать трение и износ.

На машине Рейхерта фиксируют как минимум три параметра: диаметр пятна износа, нагрузку сваривания и - при дополнительном оснащении - коэффициент трения.

В практике лабораторных испытаний коэффициент трения измеряют в двух режимах: трения покоя (статическое трение в начальный момент) и трения скольжения (кинетическое трение при вращении диска). Опубликованные результаты показывают, что для 5% раствора СОЖ коэффициент трения покоя снижается примерно в 5 раз (с 0,950 без смазки до 0,188 со смазкой), а коэффициент трения скольжения - в 4,76 раза (с 0,667 до 0,140).

Интенсивность износа, рассчитываемая по объему снятого материала и приложенной нагрузке, сокращается в среднем в 1,91 раза при применении адекватной СОЖ. Это означает, что инструмент работает дольше, качество обработанной поверхности улучшается, а расходы на замену режущих кромок снижаются.

Важно отметить, что все эти величины зависят от концентрации рабочего раствора. Если для тестирования используется 5% раствор, то прямое сравнение возможно только с другими результатами, полученными при той же концентрации. Стандартная концентрация выбирается исходя из рекомендаций производителя и особенностей конкретного оборудования.

Влияние вязкости, присадок и чистоты на результаты испытания

С ростом кинематической вязкости масляной СОЖ (измеряемой при 40 °C и обычно лежащей в диапазоне 2–40 мм²/с) противозадирные свойства улучшаются: нагрузка сваривания повышается, а диаметр пятна износа сокращается.

Это объясняется тем, что вязкая жидкость держит большую толщину смазочной пленки и лучше выдерживает нагрузку в условиях граничного трения.

Однако вязкость - не единственный фактор. Присадки, введенные в состав СОЖ, определяют ее триботехнические свойства еще более существенно. Противозадирные (антизадирные) присадки содержат элементы фосфора, серы или молибдена, которые при высоких температурах вступают в химические реакции с поверхностью металла и образуют тонкую защитную пленку. Антифрикционные присадки работают иначе - они снижают непосредственное трение за счет своей структуры и способности распределяться между поверхностями.

Чистота СОЖ влияет на достоверность испытаний и на ее реальную работоспособность. Загрязнения (твердые частицы, продукты окисления, микрополимеры) ухудшают вязкость, снижают теплопроводность и могут экранировать присадки, снижая их эффективность. Требования к чистоте СОЖ установлены в ГОСТ Р 50815-95. На практике перед испытанием жидкость фильтруют и анализируют ее состояние. Если чистота нарушена, результаты испытания теряют смысл.

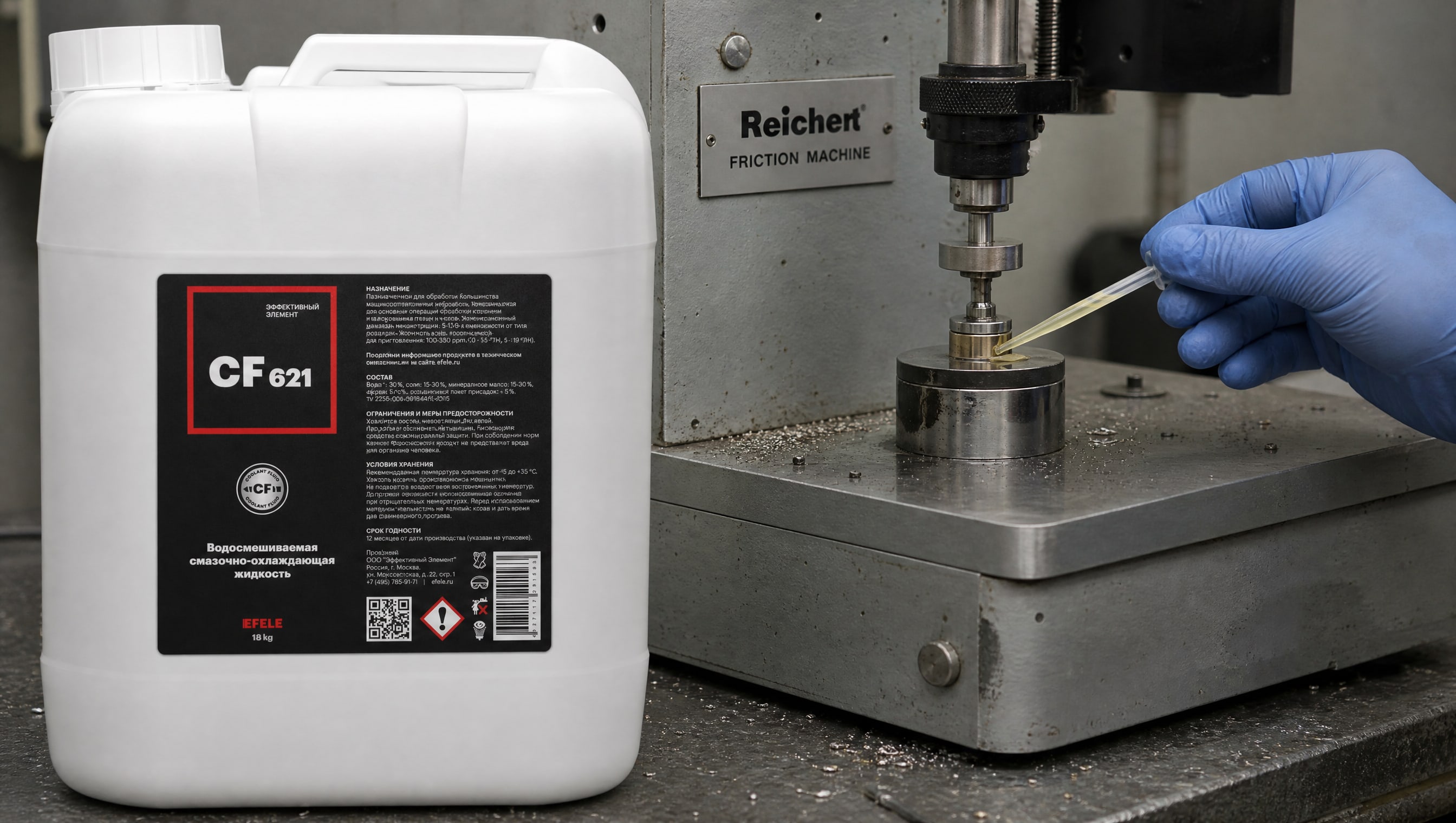

Во время производства на фасовочных линиях и линиях монтажа благодаря чистоте и высокой адгезии материал EFELE CF-621 надежно удерживает защитный слой, что позволяет достичь прогнозируемых показателей при испытании на машине Рейхерта.

Сопоставление результатов испытаний и их интерпретация

Интерпретация результатов испытаний на машине Рейхерта требует понимания того, что данный метод измеряет противоизносные свойства, а не только антифрикционные.

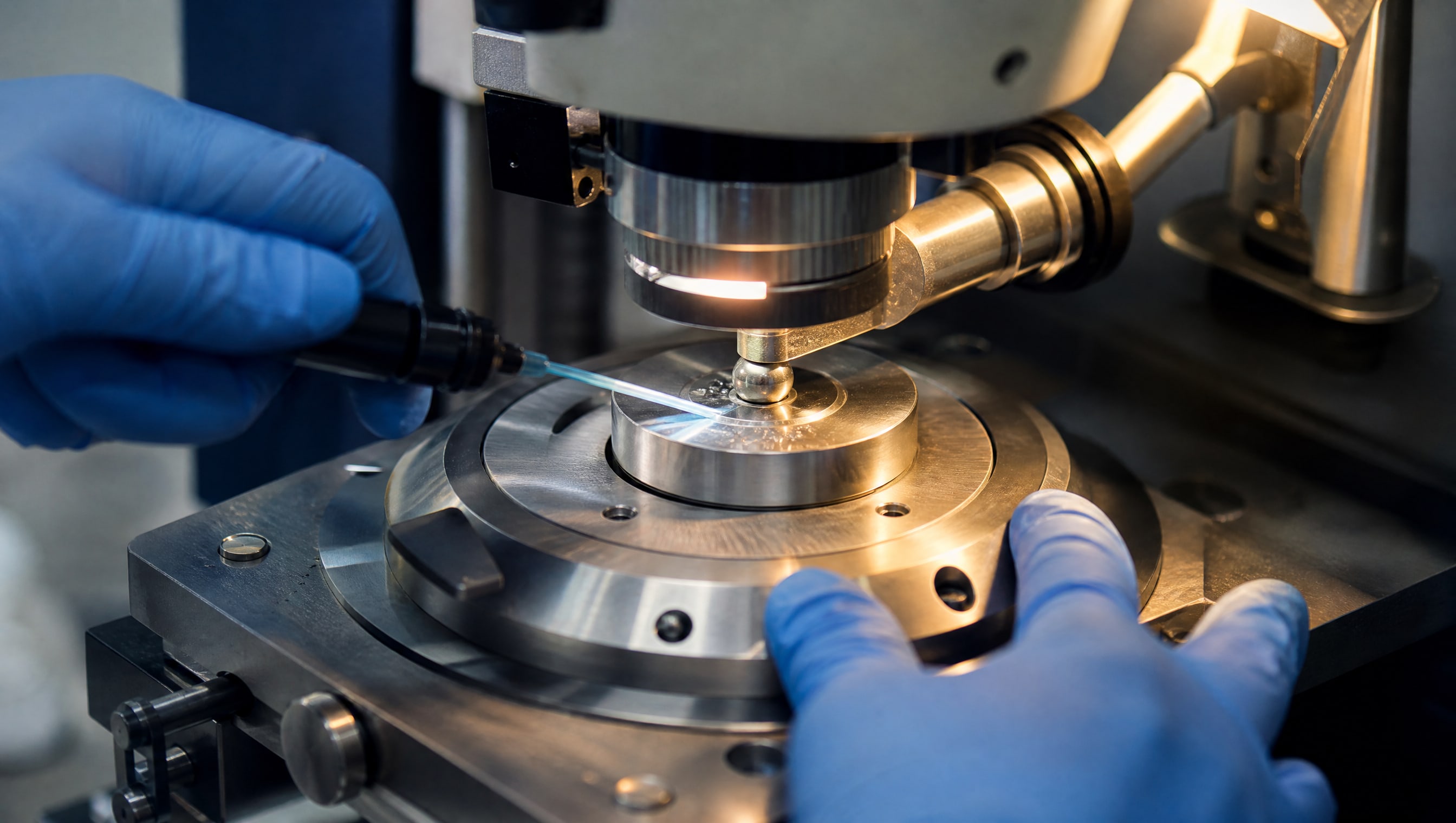

Если нужна полная триботехническая характеристика, результаты дополняют испытанием по ASTM G99 (схема «сфера-диск» при трении скольжения), которое более чувствительно к коэффициенту трения.

При сопоставлении нескольких СОЖ важно убедиться, что все тесты проведены в одинаковых условиях: одинаковая концентрация рабочего раствора (обычно 5%), одинаковая нагрузка (392 Н), одинаковое время (1 час), одинаковая температура. Результаты, полученные в разных условиях или разными методиками, прямо сравнивать нельзя.

На практике закупщик, получив протоколы испытаний от двух поставщиков, должен сначала убедиться, что они выполнены по одной методике и в одинаковых условиях. Диаметр пятна износа - основной критерий: чем он меньше, тем лучше противоизносные свойства. Нагрузка сваривания указывает на запас прочности смазочной пленки. Коэффициент трения (если указан) показывает, насколько хорошо СОЖ снижает энергопотребление инструмента.

Практическое применение данных испытаний при выборе СОЖ

Результаты испытаний на машине Рейхерта помогают решить несколько задач: выбрать подходящую СОЖ для нового оборудования, контролировать качество поступающей от поставщика жидкости и оптимизировать расходы на смазку.

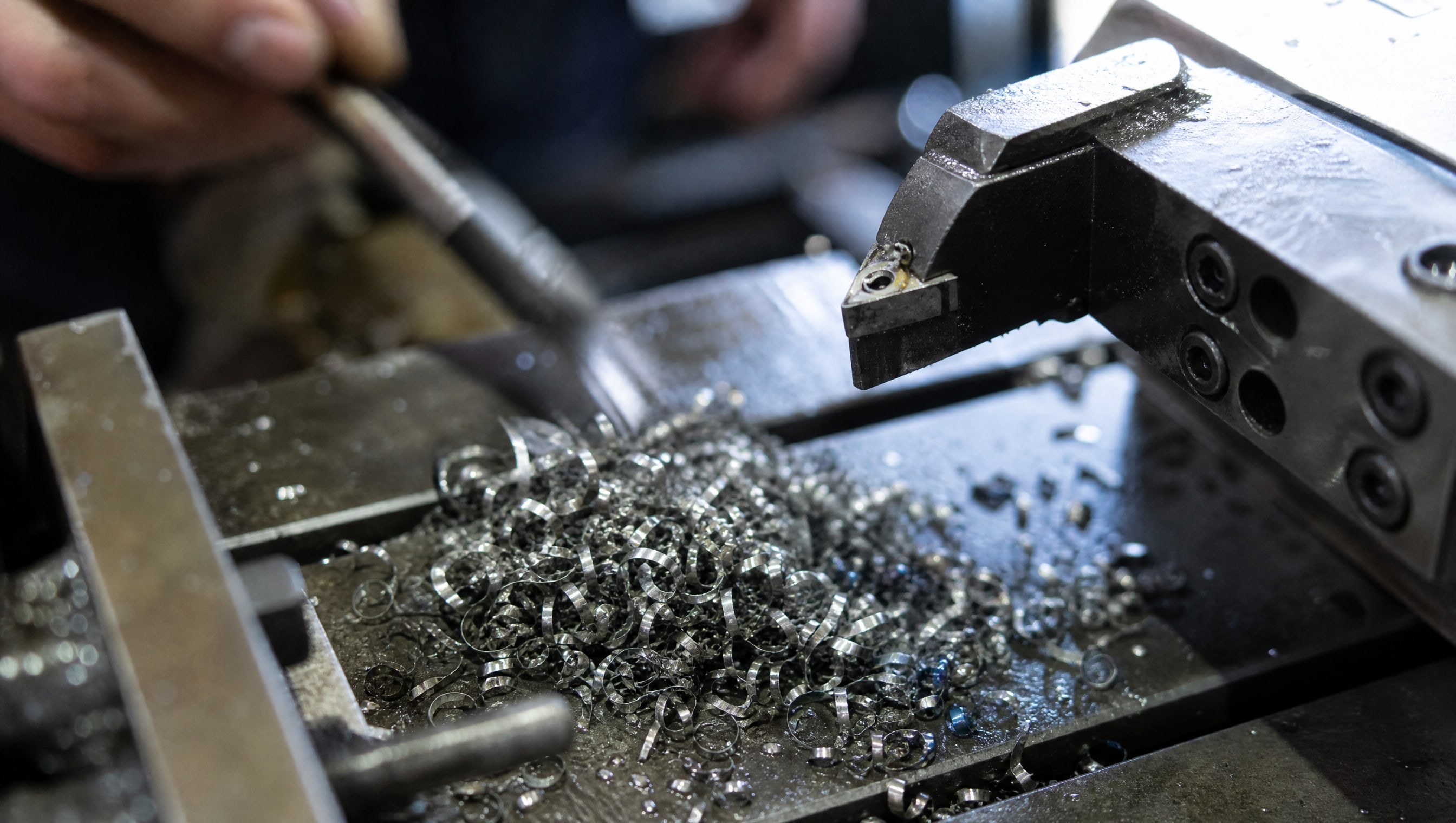

При выборе для высокоскоростной токарной обработки инженер обращает внимание прежде всего на коэффициент трения скольжения: чем он ниже, тем меньше теплоты выделяется в зоне резания, тем дольше служит инструмент и тем лучше качество обработанной поверхности. Для работ с перемычками и глубокими отверстиями важна высокая нагрузка сваривания, чтобы смазка удерживала масло в условиях экстремального давления.

На практике закупщик промышленного предприятия может запросить у поставщика протоколы испытаний именно по методу Рейхерта (или ASTM G99), сравнить цифры и выбрать СОЖ, которая обеспечивает наилучшее соотношение триботехнических свойств и цены владения. Для сопоставимости важно убедиться, что концентрация рабочего раствора стандартна (5%), а условия испытания соответствуют реальным режимам работы оборудования.

Часто задаваемые вопросы

Чем машина Рейхерта отличается от испытания по ASTM G99?

Машина Рейхерта в первую очередь оценивает противоизносные свойства СОЖ в условиях граничного трения: фиксируются диаметр пятна износа и нагрузка сваривания. ASTM G99 работает по схеме «сфера-диск» и сосредоточена на определении коэффициента трения скольжения. Обе методики дополняют друг друга, давая полную триботехническую характеристику жидкости.

Что означает коэффициент трения покоя в протоколе испытания?

Коэффициент трения покоя (статическое трение) показывает сопротивление движению в начальный момент, когда диск только начинает вращаться. Для СОЖ со скользящими присадками этот коэффициент резко снижается (в примерах на 80–85% по сравнению с отсутствием смазки). Низкое значение означает, что инструмент легче начинает работу и требует меньше энергии.

Почему результаты испытаний разных СОЖ нельзя сравнивать напрямую, если методика одинаковая?

Сравнивать можно, только если совпадают ВСЕ условия: концентрация раствора (обычно 5%), нагрузка (392 Н), время (1 час), температура, степень чистоты жидкости и даже тип образца. Даже небольшое отклонение (например, 4,8% вместо 5%) может сместить результаты на 10–15% и исказить выводы о качестве.

Как чистота СОЖ влияет на результаты испытания?

Загрязнения работают как микроабразив и ухудшают защитные свойства смазочной пленки. Грязная СОЖ показывает больший диаметр пятна износа и более низкую нагрузку сваривания. Требования к чистоте установлены ГОСТ Р 50815-95. Перед испытанием жидкость анализируют и при необходимости фильтруют.

Можно ли по результатам испытания на машине Рейхерта предсказать, как СОЖ будет работать на конкретном станке?

Испытание на машине Рейхерта - моделирование экстремальных условий, но не полная замена реального процесса. Высокие показатели в лаборатории, как правило, коррелируют с хорошей работой на производстве, но итоговый результат зависит от параметров оборудования, режимов обработки, типа инструмента и заготовки. Лучше всего проверить СОЖ в пробной смене на собственном оборудовании.

Заключение

Испытание антифрикционных и противоизносных свойств СОЖ на машине трения Рейхерта - это объективный способ оценить качество смазочной жидкости в лабораторных условиях, которые близко воспроизводят экстремальные режимы металлообработки. Метод определяет диаметр пятна износа, нагрузку сваривания и позволяет косвенно судить о коэффициенте трения скольжения. Для полной триботехнической характеристики результаты дополняют испытанием по ASTM G99.

При выборе СОЖ для производства рекомендуется запросить у поставщика протоколы испытаний, убедиться в единстве условий (концентрация 5%, нагрузка 392 Н, время 1 час) и сравнить показатели диаметра пятна износа и нагрузки сваривания между кандидатами. Не забывайте, что чистота и консистенция жидкости влияют на достоверность данных так же сильно, как и состав присадок. Следующий шаг - провести пробное испытание выбранной СОЖ на своем оборудовании и отследить реальное улучшение качества обработки, стойкости инструмента и энергопотребления.
