Как работает антифрикционное покрытие на графитовой основе

Антифрикционные покрытия на основе графита решают одну из главных проблем подшипников скольжения - недостаток смазки в моменты пуска и остановки. Когда машина только начинает движение или останавливается (режимы старт-стоп), масляная пленка еще не сформирована полностью, и узел испытывает экстремальное трение. Графитовое покрытие работает за счет низкого коэффициента трения, способности удерживать масло и защиты поверхности от задиров даже в условиях граничной смазки.

Для инженеров и закупщиков, ответственных за надежность подшипниковых узлов, понимание того, как функционирует такое покрытие, критично для правильного выбора решения и прогнозирования ресурса оборудования. Статья объясняет физику процесса, приводит конкретные характеристики и показывает, почему графит остается одним из самых эффективных средств защиты в промышленности.

Механизм работы графитового покрытия в граничной смазке

Границей между полностью сформированной масляной пленкой и сухим трением называют граничную смазку - состояние, когда масло все еще присутствует, но не сплошным слоем, а в виде отдельных участков адгезии.

Именно при старте и остановке подшипник переходит в этот режим. Графитовое покрытие здесь работает не вместо масла, а вместе с ним: микрослой графита удерживает масло на поверхности, формируя дополнительный демпфер между металлом и шпиндельным валом.

Для материала К30ПТ (антифрикционного материала с графитовой основой) коэффициент трения при страгивании (пуск с неподвижного состояния) составляет 0,04, а в установившемся режиме масло -0,007. Эта разница показывает, что покрытие работает в две фазы: в первый момент контакта графит активно задерживает первые молекулы масла, предотвращая прямой металл-по-металлу контакт, а затем, по мере разворачивания масляной пленки, передает нагрузку гидродинамическому слою.

Плазменно-напыленные графитсодержащие покрытия в исследованиях показали коэффициент трения в граничной смазке в диапазоне 0,055–0,090 в зависимости от параметров напыления. Это подтверждает, что графит не просто инертный наполнитель, а активный элемент, который перестраивает механику трения под текущий режим работы. На практике это означает, что в режимах старт-стоп окружающий расчет ресурса подшипника смещается в сторону надежности - узел не требует идеальной предварительной смазки.

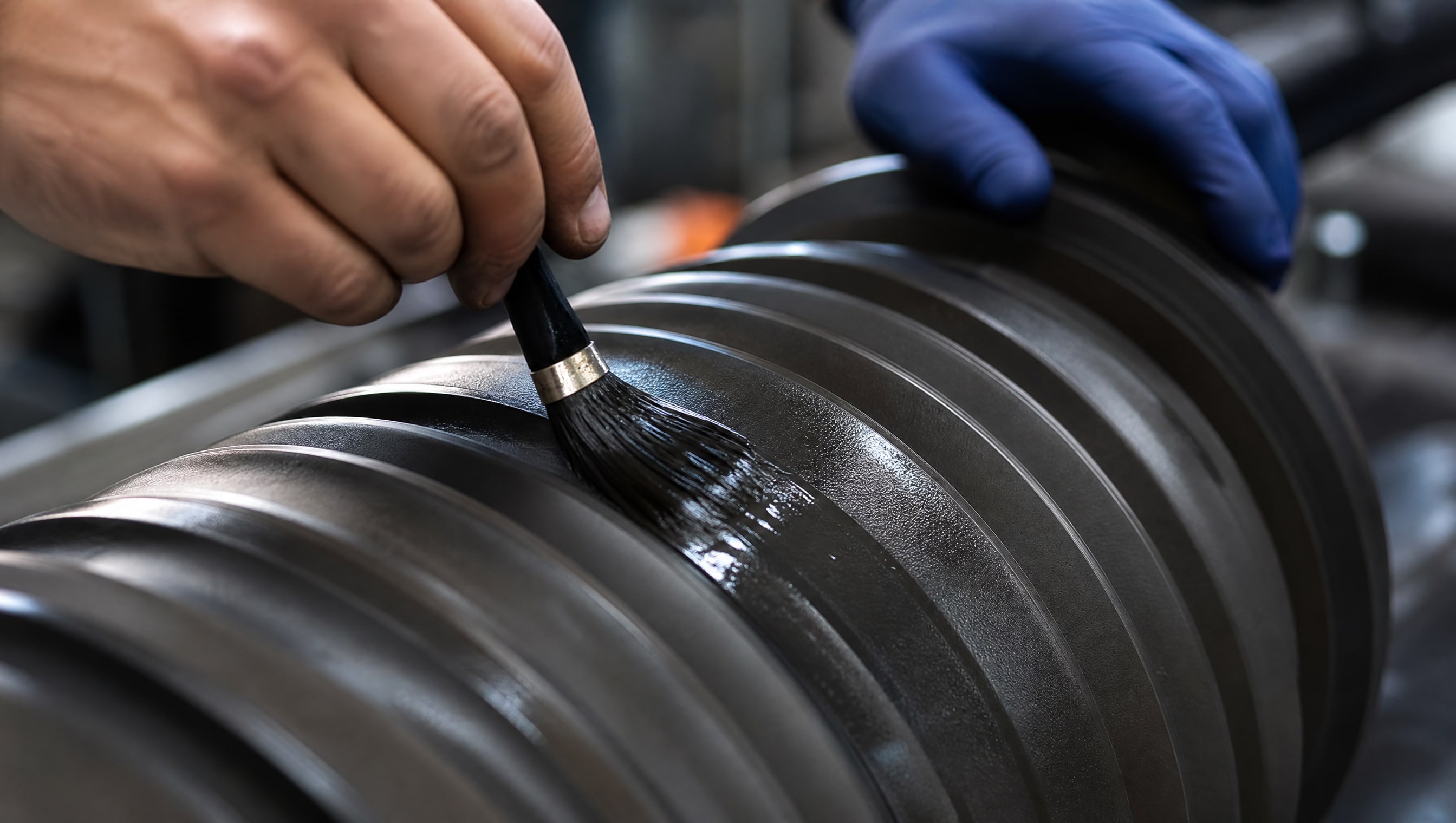

Олеофильность и маслоудержание как свойства покрытия

Олеофильность - это физическое сродство материала поверхности к маслу.

В отличие от гидрофильных (дружественных воде) веществ, олеофильные материалы буквально притягивают масло, создавая на своей поверхности устойчивый адсорбционный слой. Графит как природный материал обладает внутренней олеофильностью благодаря слабым ван-дер-ваальсовым взаимодействиям с углеводородами минеральных масел.

В исследованиях антифрикционных покрытий вкладышей подшипников измеряется параметр маслоемкость - количество масла, которое покрытие может задержать на единице поверхности. Для одного из протестированных плазменно-напыленных составов маслоемкость составила 98 г/м². Это означает, что при общей площади контакта подшипника скольжения (условно, несколько квадратных сантиметров), покрытие может удержать легко несколько граммов масла. Этого достаточно, чтобы микропленка сохранялась несколько циклов пуска-остановки даже при отсутствии текущей смазки.

Эффект маслоудержания работает в двух направлениях. Первое: покрытие предотвращает стекание масла в зазоры и масляные карманы, удерживая его на рабочей поверхности. Второе: графит аккумулирует масло при работе узла в условиях слабой смазки и выпускает его, когда давление в контакте возрастает. Для подшипников, работающих в центрифугах, при вибрации или в условиях наклонной установки, это свойство критично.

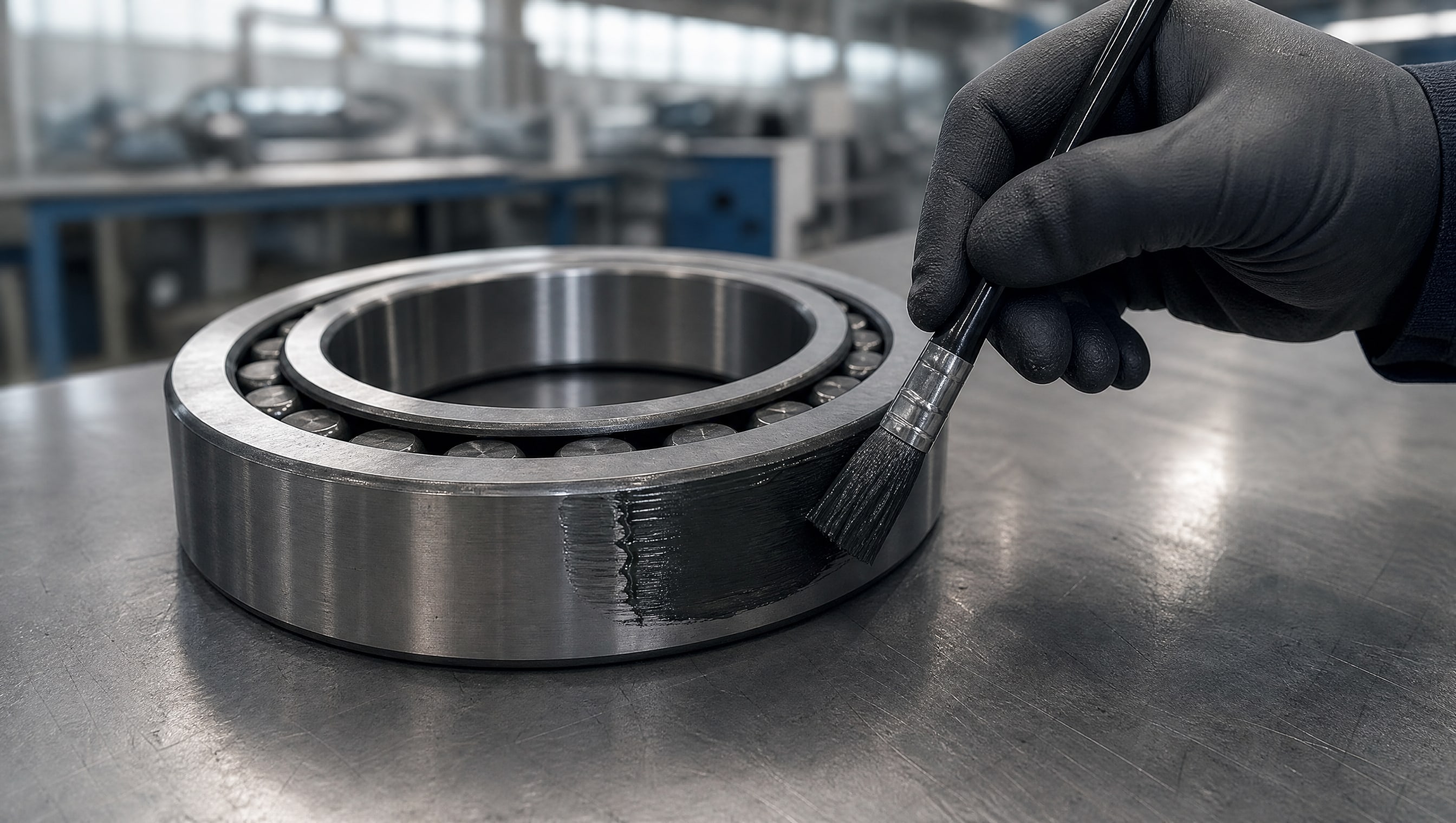

Графитовое покрытие в режимах старт-стоп и защита от задиров

Задир - это катастрофическое разрушение поверхности, при котором материал прижимается под давлением и трением выпахивается в виде борозд.

Причины задира всегда одни: либо недостаток смазки, либо скачок давления, либо микросваривание металлических микровыступов. Графитовое покрытие защищает сразу от всех трех механизмов.

Во-первых, низкий коэффициент трения (для графитсодержащего сплава АЖГр-6-3 это 0,005–0,008 в установившемся режиме) означает, что на одну и ту же нагрузку выделяется меньше тепла. При работе подшипника площадь контакта мала, а давление высоко - даже малая разница в коэффициенте трения приводит к ощутимому падению температуры в зоне контакта.

Во-вторых, старт-стоп режим - это не просто серия пусков. Это циклическое чередование максимального трения (в момент трогания) и его спада (при наборе скорости). При каждом пуске через точку контакта проходит механический импульс, который может начать отслоение смазки. Графитовое покрытие гасит эти импульсы, работая как прокладка между твердыми поверхностями. При допустимой нагрузке 40–60 (в условных единицах давления для АЖГр-6-3) и максимальной допустимой нагрузке 100–120, материал способен выдерживать кратковременные скачки нагрузки, характерные для старта.

В-третьих, графитовое покрытие никогда не полностью исчезает с поверхности, даже при интенсивном износе. Это связано с тем, что графит - слоистый материал: внешний слой изнашивается, но под ним остается новый. На практике подшипник скольжения с графитовым покрытием сохраняет защиту от задиров дольше, чем голый металл или материал без низкотрибологических свойств.

Влияние температуры и давления на работу графитового покрытия

Графитовые и графитсодержащие антифрикционные материалы имеют необычно широкий температурный диапазон.

Справочные данные показывают, что графитовое покрытие остается функциональным от комнатной температуры до 700+ °C. Эта способность объясняется структурой углерода: кристаллическая решетка графита стабильна на протяжении большого диапазона энергий теплового движения.

Для антифрикционного материала К30ПТ рабочая температура определена до 250 °C, при этом материал выдерживает кратковременные перегревы до 300 °C. Эти ограничения связаны не с самим графитом, а с его связующей матрицей - обычно медью, оловом или полимерами, которые теряют прочность при высоких температурах. Графит же остается химически инертным.

Под давлением графитовое покрытие работает в одном из двух режимов. При умеренных давлениях (граничная смазка) коэффициент трения колеблется в диапазоне 0,055–0,090. При гидродинамическом режиме, когда масло полностью заполняет зазор, давление поднимается существенно выше - до десятков мегапаскалей - но здесь графит не несет основную нагрузку: ее берет гидродинамическая пленка. Покрытие остается подстраховкой на случай, если пленка вдруг разрушится (например, из-за вибрации или пульсирующей нагрузки).

Для подшипников скольжения, работающих в условиях достаточно стабильной температуры (например, двигатели внутреннего сгорания, электромоторы), графитовое покрытие обеспечивает надежный запас по теплостойкости. А вот в условиях экстремальной температурной нестабильности (например, при работе в зоне инфракрасного излучения или при резких циклах охлаждения-нагрева), выбор материала требует дополнительной проверки.

Сравнение графита с альтернативными антифрикционными покрытиями

На рынке используется несколько типов твердосмазочных покрытий, каждое со своей нишей применения.

Сравнение основано на коэффициентах трения, температурных диапазонах и допустимых нагрузках.

Покрытие	Коэффициент трения (сухое)	Коэффициент трения (со смазкой)	Максимальная температура	Толщина слоя	Максимальная нагрузка
Графит	0,10–0,20	0,05–0,15	700+ °C	10–200 мкм	до 500 МПа
MoS₂	0,03–0,10	0,05–0,10	350–400 °C	1–5 мкм	до 350 МПа
DLC	0,05–0,25	0,05–0,15	200–300 °C	1–10 мкм	до 200 МПа
PTFE	0,15–0,25	0,10–0,20	250–300 °C	5–50 мкм	до 100 МПа

Графит выигрывает по температурному диапазону: он единственный из группы, который способен работать при 600–700 °C без деградации. Это делает его выбором номер один для высокотемпературных узлов - например, подшипников турбин, печных механизмов, ходовых систем в условиях термического воздействия.

MoS₂ (дисульфид молибдена) показывает наименьший коэффициент трения в сухом трении (0,03–0,10), что делает его привлекательным для приложений, где нужна экстремальная гладкость в отсутствие смазки. Однако его температурный потолок ниже, и долгосрочная надежность при высоких нагрузках ниже, чем у графита.

DLC (алмазоподобное углеродное покрытие) и PTFE (политетрафторэтилен, тефлон) хороши для специальных случаев: DLC - когда нужна комбинация низкого трения и высокой твердости в узкий температурный диапазон, PTFE - когда нужна химическая инертность. Но для подшипников скольжения в промышленности оба уступают графиту по универсальности.

Технология нанесения и подготовка поверхности

Качество антифрикционного покрытия зависит от двух факторов в равной степени: от состава материала и от того, как он нанесен.

Неправильно подготовленная поверхность рано или поздно отслоится, и все преимущества графита исчезнут.

Норматив по баббитовым антифрикционным слоям (ГОСТ 21877.0-76) устанавливает шероховатость поверхности под заливку (то есть под нанесение покрытия) в диапазоне Ra 12,5–25. Эта шероховатость - не косметический параметр, а функциональный: она обеспечивает механическое зацепление между основой и графитовым слоем. Слишком гладкая поверхность приводит к слабой адгезии, слишком шероховатая - к скоплению загрязнений в впадинах.

Толщина наносимого слоя указана как 0,04–0,05 мм после окончательной механической обработки подшипников. Эта толщина выбрана не произвольно: она достаточна, чтобы обеспечить защиту в течение всего ресурса (при нормальной смазке), но не настолько велика, чтобы изменить геометрию подшипника и вызвать перекос в системе. Плазменное напыление - один из распространенных методов нанесения; в исследованиях варьировались дистанция напыления и химический состав, что приводило к колебаниям коэффициента трения в граничной смазке (0,055–0,090).

После нанесения покрытие обрабатывается финишной операцией: шлифовкой или полировкой. Это необходимо для выравнивания микронеровностей, удаления окалины и обеспечения правильного зазора подшипника. На этом этапе легко разрушить покрытие, если не соблюдать режимы резания. Во многих производствах финишная обработка выполняется с жидкостным охлаждением, чтобы предотвратить локальный перегрев.

Часто задаваемые вопросы

Может ли графитовое покрытие полностью заменить масло?

Нет. Графит снижает трение и удерживает масло, но не способен полностью компенсировать отсутствие смазочной жидкости. При коэффициенте трения в граничной смазке 0,055–0,090 узел может работать в критический момент пуска, но длительная работа без масла приведет к износу и задирам. Графитовое покрытие - это подстраховка, а не замена смазки.

Почему графитовое покрытие работает лучше всего в режимах старт-стоп?

В момент пуска масло еще не сформировало сплошную пленку, и трение максимально. Графит удерживает остаток масла на поверхности и снижает коэффициент трения при страгивании с обычных значений до 0,04. После набора скорости масляная пленка разворачивается, и графит переходит в режим подстраховки. Это чередование цикла «максимальное трение → спад трения» характерно именно для старт-стоп, поэтому здесь графит показывает максимальный эффект.

При какой температуре графитовое покрытие теряет эффективность?

Графит как углерод остается функциональным до 700+ °C. Однако связующая матрица (медь, олово, полимеры) может деградировать раньше. Для материала К30ПТ рабочая температура до 250 °C, кратковременные перегревы до 300 °C. При превышении этих пределов матрица теряет прочность и покрытие разрушается.

Как проверить качество нанесения графитового покрытия?

Проверяют адгезию (испытание на отслоение), микротвердость, маслоемкость и коэффициент трения. На практике в цехе проводят испытание царапиной ногтем (оно не должна оставлять белый след), проверяют толщину слоя микрометром (норма 0,04–0,05 мм) и сверяют зазоры подшипника по допуску.

Чем графитовое покрытие отличается от MoS₂?

Графит имеет более высокий температурный предел (700+ °C против 350–400 °C для MoS₂) и большую допустимую нагрузку (500 МПа против 350 МПа). MoS₂ показывает меньший коэффициент трения в сухом трении (0,03–0,10), что хорошо для низконагруженных узлов без смазки. Для промышленных подшипников скольжения графит универсальнее.

Заключение

Антифрикционное покрытие на графитовой основе работает за счет снижения коэффициента трения в критический момент пуска (с 0,04 при страгивании до 0,007 в установившемся режиме), удержания масла на поверхности (маслоемкость до 98 г/м²) и защиты от задиров в условиях граничной смазки. Графит выдерживает температуры до 700+ °C и давления в граничном режиме 0,055–0,090, обеспечивая надежность в режимах старт-стоп, где стандартные подшипники быстро изнашиваются.

Практический выбор графитового покрытия требует учета конкретных условий: рабочей температуры, нагрузки, режима смазки и цикличности пуска-остановки. Качество результата зависит не только от материала, но и от подготовки поверхности (шероховатость Ra 12,5–25) и толщины нанесенного слоя (0,04–0,05 мм). Перед закупкой подшипников с антифрикционным покрытием сверьте требования к давлению, температуре и режиму работы вашего узла со спецификацией материала - это гарантирует, что выбранное решение будет работать предсказуемо в течение всего расчетного ресурса. На практике в ремонтных и производственных цехах антифрикционные графитовые покрытия, включая MODENGY 1107 с его твердосмазочной основой и эффективностью в масляных средах, прижились как надежный инструмент для защиты подшипников в сложных условиях эксплуатации.
