Как убрать ржавчину со станка: от диагностики коррозии до восстановления

Ржавчина на станке редко возникает просто так - часто она следствие неправильного использования или деградации смазочно-охлаждающей жидкости (СОЖ). Парадокс в том, что средство, предназначенное защищать металл, при нарушении концентрации, pH или санитарного состояния превращается в источник коррозии. Низкая концентрация эмульсии недостаточно защищает ингибиторами коррозии; пониженный pH ускоряет электрохимическое разрушение; бактериальное заражение разрушает защитные компоненты и способствует образованию свободной воды. Эта статья рассказывает, как распознать коррозию, вызванную СОЖ, установить истинную причину и вернуть оборудованию защиту - через контроль параметров жидкости, правильную очистку деталей и правильный подбор состава.

Инженеры, снабженцы и техники найдут здесь практическую схему диагностики, последовательность восстановления после коррозии и критерии выбора новой СОЖ, чтобы избежать повторения проблемы.

Почему СОЖ вызывает ржавчину на станке и деталях

Когда эксперты говорят о коррозии от СОЖ, они имеют в виду не саму жидкость, а нарушение ее рабочих параметров.

Водосмешиваемая эмульсия - это маслянистые компоненты, ингибиторы коррозии и стабилизаторы в водной основе. Ингибиторы адсорбируются на поверхности металла тонким слоем и препятствуют электрохимической коррозии. Стабилизаторы удерживают масло в растворе, предотвращая расслаивание и образование свободной воды, которая прямо вызывает ржавчину.

Коррозия развивается при трех основных сценариях. Первый - низкая концентрация эмульсии. Если концентрация упадет ниже рекомендованного диапазона (обычно 5–12%), количество ингибиторов в растворе окажется недостаточным, и детали начнут окисляться. Это особенно заметно на направляющих и непокрашенных поверхностях станка, которые контактируют с жидкостью длительное время. Второй сценарий - пониженный pH. Когда кислотность эмульсии возрастает (pH снижается), электрохимическая коррозия ускоряется. Третий - бактериальное загрязнение. Микроорганизмы разрушают стабилизаторы, эмульсия расслаивается, образуется свободная вода, и защита исчезает; при этом возникает характерный запах, помутнение и слизистый налет.

Станок и детали ржавеют не потому, что СОЖ «плохая по природе», а потому что ее параметры отклонились от рабочих. Поэтому диагностика всегда начинается с проверки, а не с замены.

Как распознать коррозию, вызванную СОЖ

Признаки коррозии от деградировавшей эмульсии различаются в зависимости от того, где она проявляется.

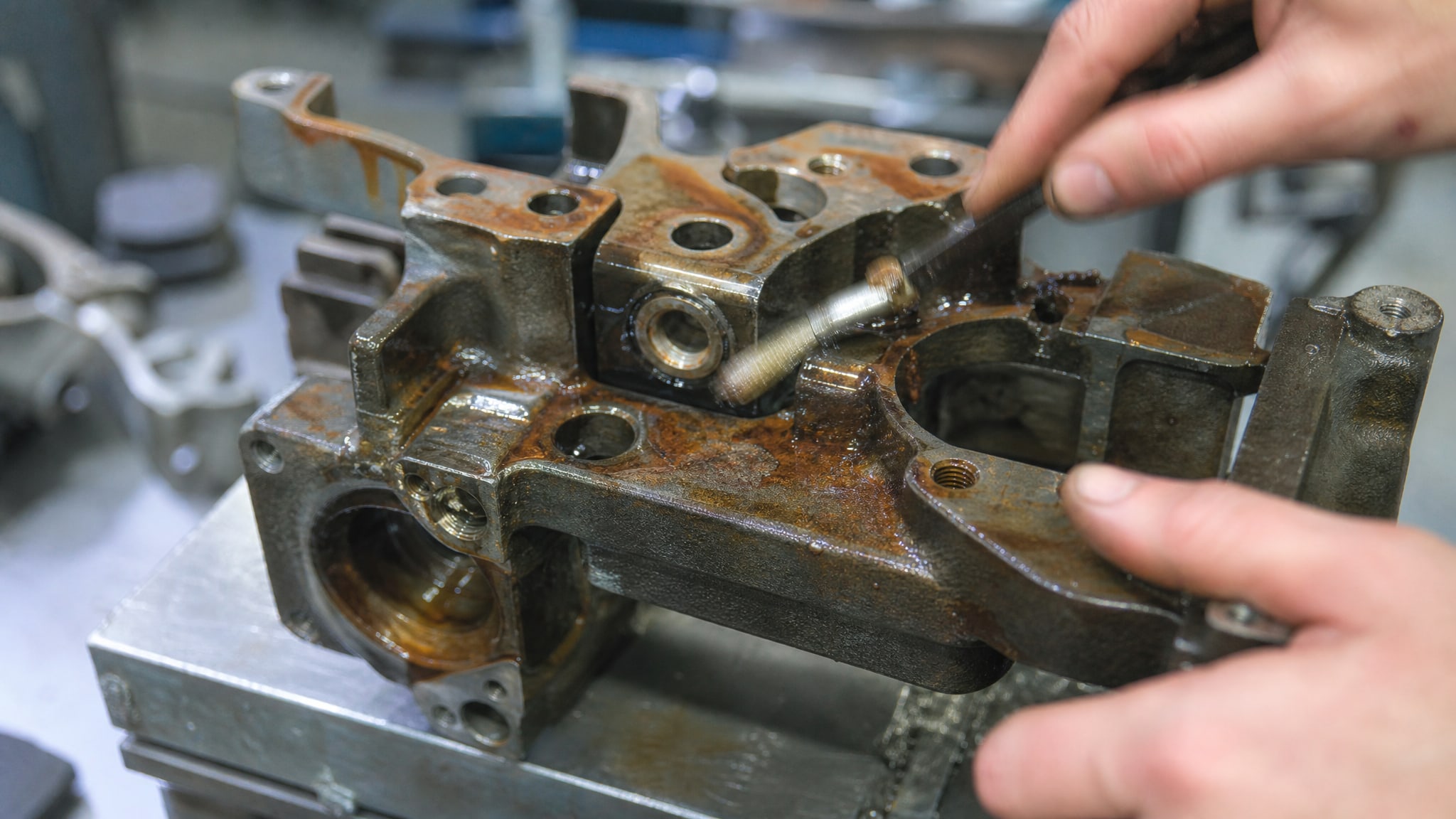

На свежеобработанных деталях ржавчина появляется мелкими пятнами или сплошным налетом рыжего оттенка, особенно в зонах со сложной геометрией, где остатки СОЖ задерживаются. На направляющих и непокрашенных стальных поверхностях станка коррозия может быть точечной или пластинчатой, что указывает на локальное накопление агрессивного раствора. В ванне или расширительном баке можно заметить слой ржавого осадка, часто с характерным запахом (кислым, гнилостным или рыбным), что указывает на микробиологическое заражение.

Для подтверждения диагноза используют три ключевых параметра. Концентрация проверяется рефрактометром - на шкале видно, при каком показателе находится эмульсия; если показатель ниже нижнего предела (часто около 5%), ингибиторов недостаточно. pH определяют pH-метром; приемлемый диапазон для водосмешиваемых СОЖ обычно составляет 7–10 (щелочной), и если pH упал ниже 6, риск коррозии резко возрастает. Микробиологическое состояние оценивают визуально и по запаху: помутнение, слизистый налет на стенках, неприятный запах свидетельствуют о заражении, и в этом случае требуется применение биоцида или полная замена жидкости.

Если все три параметра в норме, а ржавчина есть, то причину ищут в неправильном выборе типа СОЖ для конкретной технологической операции или в неподходящем качестве исходной воды.

Пошаговая схема удаления ржавчины со станка и деталей

Этап 1: Слив стружки и предварительная промывка

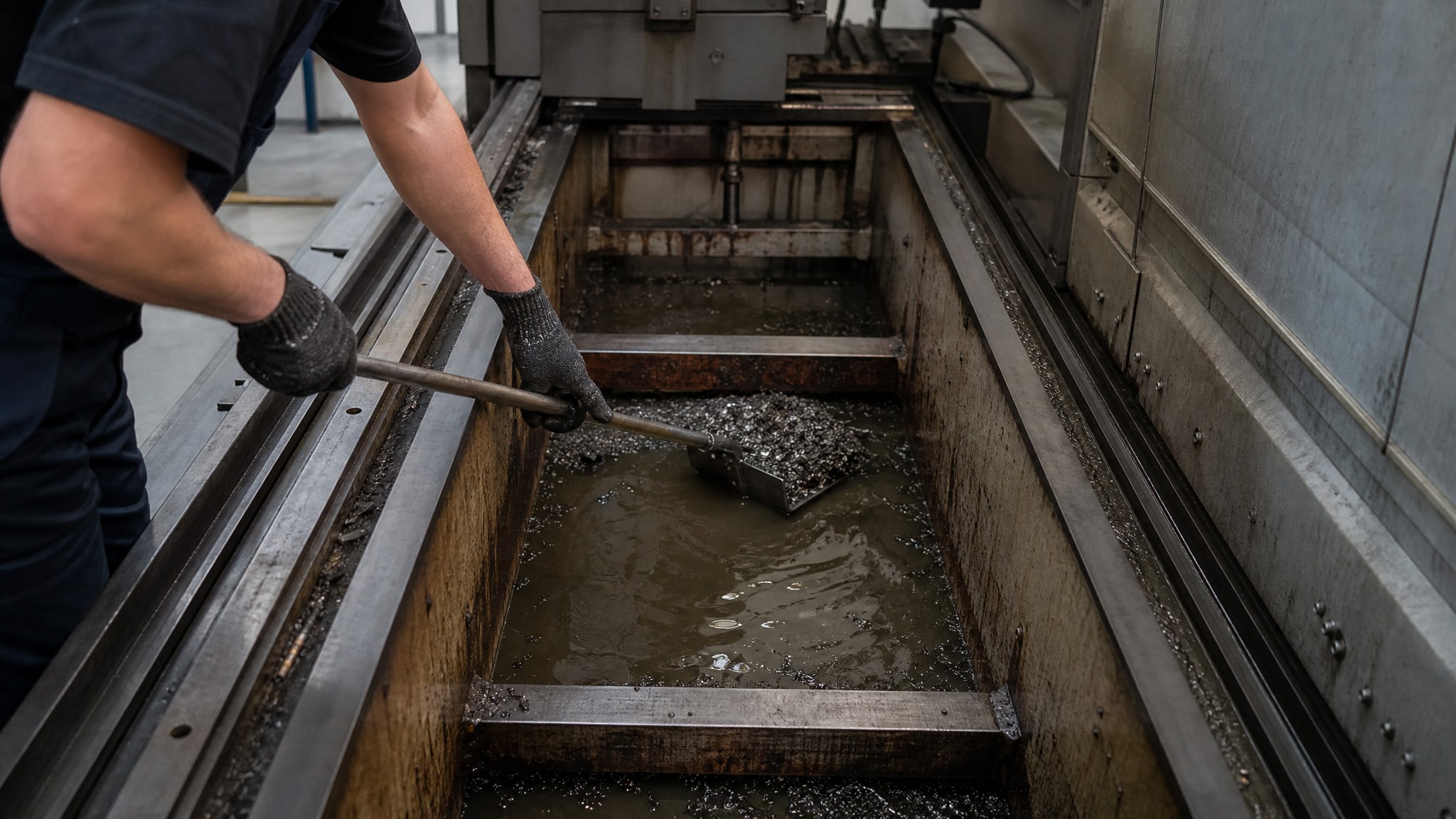

Прежде чем начинать химическую очистку, из ванны СОЖ удаляют накопившуюся стружку и загрязнения. Переполненная ванна с корродировавшей стружкой ускоряет деградацию эмульсии и загрязнит свежую жидкость при заливке. Проводят механический сток стружки через фильтры или сетки, затем выполняют грубую промывку: остатки эмульсии сливают, бак обдувают сжатым воздухом для удаления рыхлых отложений и влаги.

Этап 2: Основная мойка щелочным концентратом

Для удаления остатков масла и коррозионных отложений со станка и деталей применяют щелочные низкопенные концентраты с комплексообразователями. Эти моющие средства разрушают масляные пленки и удерживают загрязнения в растворе, препятствуя их повторному оседанию. Деталь погружают в горячий раствор (или используют распыление для больших поверхностей) на время, рекомендованное производителем концентрата. Щелочные средства эффективно удаляют эмульсию, но оставляют щелочную пленку, которую необходимо смыть на следующем этапе.

Этап 3: Ополаскивание и сушка

После основной мойки деталь ополаскивают чистой водой (или ультрапресс водой, если предусмотрено технологией) для удаления остатков щелочного концентрата. Для углеродистой конструкционной стали, обработанной определенной СОЖ, в ряде случаев рекомендуется ополаскивание органическими растворителями вместо обычной воды, чтобы полностью вытеснить влагу из микропор. После ополаскивания деталь подвергают воздушной сушке: продувают сжатым воздухом для удаления остатков жидкости, затем просушивают естественным путем или в сушильной камере.

Этап 4: Межоперационная консервация и восстановление бака

Если между обработкой и следующей операцией проходит время (часы или дни), на очищенную деталь наносят тонкий слой консервирующей смазки, которая предотвратит повторное образование ржавчины. Параллельно ванну станка промывают, фильтры заменяют или очищают, бак осушивают, а стенки протирают от осадка. После этого заливают свежую правильно приготовленную эмульсию в рекомендованной концентрации.

Проверка и восстановление состояния СОЖ

Если коррозия обнаружена, но замену СОЖ планируют не сразу, нужно провести точную диагностику ее текущего состояния.

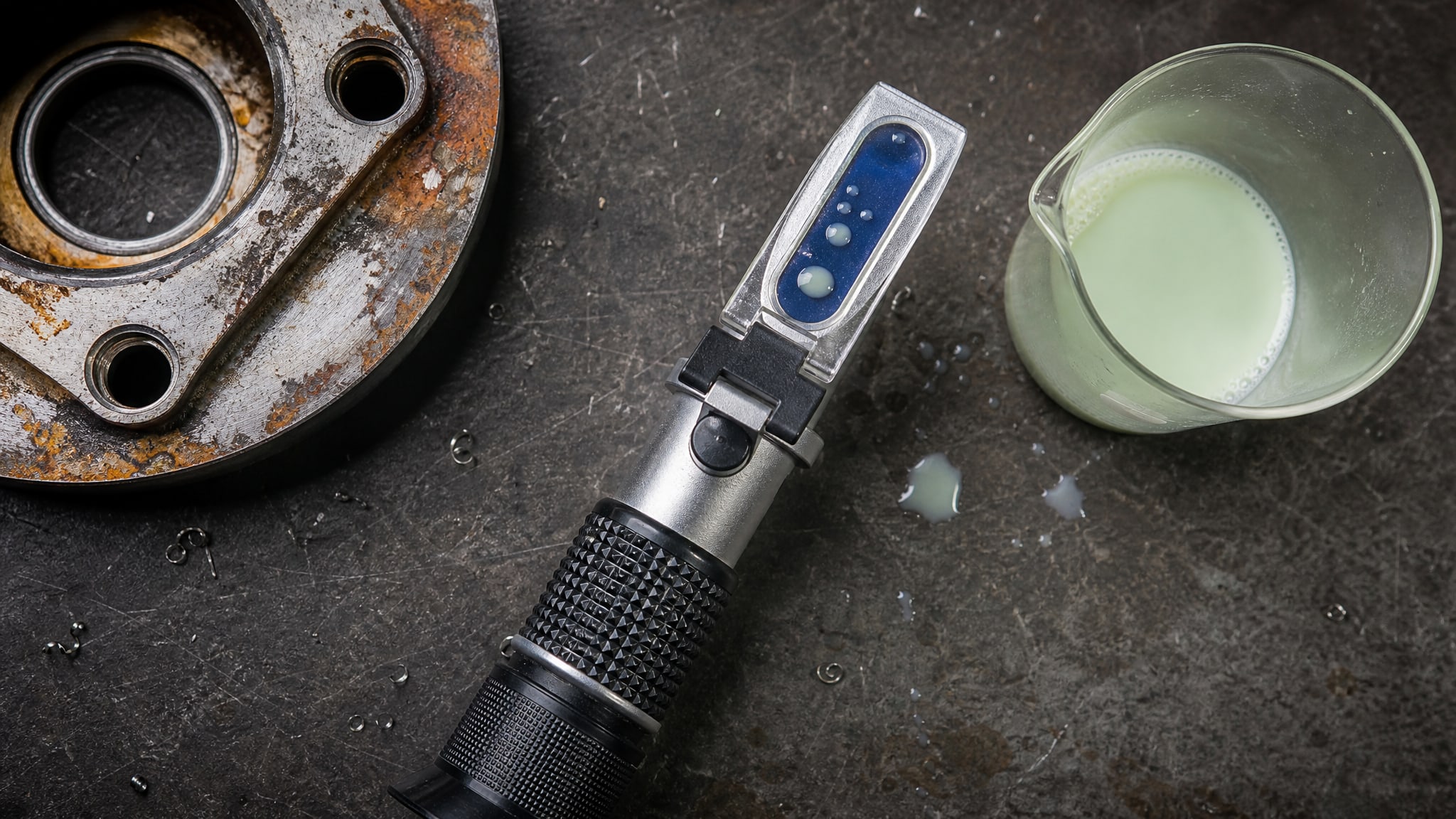

Для контроля концентрации используют рефрактометр: несколько капель эмульсии помещают на призму приборов, и по шкале видно, насколько концентрация отклонилась от номинального значения. Если она ниже нижнего предела (например, 4% при норме 5–12%), коррозионная активность возрастает, и требуется добавление концентрата.

pH проверяют портативным pH-метром. Если pH упал ниже 6,5, кислотность повышена, и микробиологическое заражение уже началось. При pH 7–9 эмульсия находится в рабочем диапазоне. Если pH выше 10, возможно накопление щелочных примесей от моющих средств или иных источников.

Микробиологический статус оценивают по косвенным признакам: запах, помутнение, образование слизи на стенках. Если признаки заражения есть, рекомендуется применение биоцида согласно регламенту производителя. Однако биоцид - временная мера; при сильном заражении экономнее провести полную замену жидкости.

Восстановление концентрации проводят добавлением свежего концентрата СОЖ, при этом одновременно повышают pH и вводят в раствор дополнительные ингибиторы. Если после коррекции состояние не улучшится в течение недели, и коррозия продолжится, то причина кроется либо в неподходящем типе СОЖ для данной операции, либо в качестве исходной воды (жесткость, хлориды, сульфаты).

Как выбрать правильную СОЖ и предотвратить повторную коррозию

Выбор водосмешиваемой СОЖ должен быть строго привязан к технологическому процессу и материалу обрабатываемых деталей.

Черные металлы, цветные, легкие сплавы, титан - каждый требует специфического баланса ингибиторов и смазывающих компонентов. При тяжелых операциях (глубокое сверление, расточка, нарезание резьбы) нельзя использовать универсальную легкую СОЖ, потому что она может не обеспечить необходимую смазку и охлаждение, что приведет к повышению температуры, ускоренной деградации эмульсии и повышенной коррозии.

Важно также качество исходной воды. Жесткая вода, содержащая кальций, магний или хлориды, нарушает стабильность эмульсии и может привести к расслаиванию. Если на предприятии нет системы подготовки воды, рекомендуется выбирать СОЖ, которые содержат комплексообразователи для стабилизации жесткой воды. В этом контексте концентраты водосмешиваемых СОЖ с ингибиторами коррозии и комплексообразователями, совместимые с водой различного качества, помогают избежать многих проблем из-за изменчивости исходных параметров.

Техническое обслуживание - ключ к долгой жизни эмульсии и отсутствию коррозии. Фильтры проверяют и чистят или заменяют регулярно; сетка фильтра не должна быть перегружена стружкой. Ванну регулярно осматривают, удаляют скопления стружки и осадка. Пенный режим и переток эмульсии в системе подачи контролируют, чтобы избежать расслаивания. Концентрацию и pH проверяют минимум раз в неделю при активной работе станка, или по графику, рекомендованному производителем.

При правильном выборе типа СОЖ, соответствующей технологии и регулярном контроле параметров коррозия от жидкости практически не возникает.

Типичные ошибки, ускоряющие коррозию

Закупщики и техники часто совершают ошибки при обращении с СОЖ, которые напрямую ведут к коррозии.

Первая ошибка - готовка эмульсии на горячей воде, если производитель это не допускает. Горячая вода ускоряет разложение стабилизаторов, и эмульсия расслаивается еще до попадания в ванну. Вторая - игнорирование показателей концентрации и pH, вера в то, что если жидкость налита в бак, то защита автоматически работает. На деле, когда концентрация упадет всего на 1–2% ниже нижнего предела, защита от коррозии становится критично слабой.

Третья ошибка - перегрузка ванны стружкой и загрязнениями. Большое количество стружки, особенно ржавой, увеличивает площадь контакта с эмульсией, ускоряет ее окисление и падение pH. Четвертая - отсутствие анализа воды перед приготовлением эмульсии. Если вода содержит избыток минералов или хлоридов, эмульсия не будет стабильной, независимо от марки СОЖ.

Пятая ошибка - использование не подходящей по типу СОЖ. Например, если для тяжелого сверления выбрана легкая универсальная эмульсия, она перегреется, деградирует, и коррозия разовьется за несколько смен работы.

Совет инженера: очистка системы перед переходом на новую СОЖ

Когда предприятие переходит с одной СОЖ на другую, важно предварительно очистить всю систему подачи и ванну от остатков старой эмульсии, которая может быть несовместима с новой и привести к расслаиванию, пене и ускоренной коррозии.

Алгоритм прост: сливают старую СОЖ, ванну промывают горячей водой, затем пропускают через нее очищающий концентрат, предназначенный для удаления остатков эмульсии и отложений с внутренних поверхностей и трубопроводов. EFELE CL-555 применяется для этой цели: он разрушает масляные пленки и позволяет удержать загрязнения в растворе, а не оставлять их на дне в виде осадка. После пропуска очищающего раствора через систему в течение 1–2 часов ванну осушивают, промывают чистой водой, высушивают и только после этого заливают новую эмульсию. Этот процесс предотвращает несовместимость, загрязнение и преждевременную деградацию нового продукта.

Часто задаваемые вопросы

Как убрать ржавчину со станка, если она уже есть?

Последовательно слейте стружку из ванны, проведите грубую промывку сжатым воздухом, затем основную мойку щелочным концентратом при 50–60 °C, ополаскивание чистой водой и продув сжатым воздухом. Ржавые отложения с деталей удаляют щеткой или абразивной губкой после размягчения в щелочном растворе. После высушивания нанесите консервирующую смазку, если хранение не кратковременное.

Можно ли предотвратить ржавчину, если выбрать другую СОЖ?

Да, если выбор будет правильным и привязанным к материалу, типу операции и качеству воды. Важно также контролировать концентрацию (рефрактометр), pH (pH-метр) и регулярно очищать ванну от стружки и осадка. Без контроля даже лучшая эмульсия со временем деградирует и перестанет защищать.

Что означает помутнение и запах эмульсии?

Это признаки микробиологического заражения. Бактерии разрушают стабилизаторы, эмульсия начинает расслаиваться, образуется свободная вода. Рекомендуется проверить pH (обычно он упадет ниже 6,5) и применить биоцид, или при сильном заражении провести полную замену жидкости.

Почему СОЖ теряет концентрацию?

Концентрация падает из-за испарения воды во время эксплуатации (часто 1–2% в неделю при активной работе), разбавления остатками воды на деталях и в стружке, а также вывода эмульсии со стружкой при удалении из ванны. Поэтому концентрацию нужно проверять еженедельно и корректировать добавлением свежего концентрата.

Какая концентрация СОЖ считается безопасной для предотвращения коррозии?

Для большинства водосмешиваемых эмульсий диапазон 5–12% соответствует требованиям стандарта ОСТ1 90257 и обеспечивает достаточную концентрацию ингибиторов. Ниже 5% коррозионная активность резко возрастает. Точный диапазон указывается производителем на упаковке или в техническом паспорте.

Заключение

Ржавчина на станке от СОЖ - не приговор к неизбежности и не следствие плохого качества металла. Это сигнал о том, что один или несколько параметров эмульсии вышли за пределы нормы: концентрация упала, pH снизился, или началось микробиологическое заражение. Диагностика требует трех проверок (концентрация рефрактометром, pH-метр, визуальный контроль), и в 80% случаев корректировка параметров останавливает коррозию.

Если эмульсия деградировала необратимо, требуется полная замена с предварительной очисткой системы и ванны. Затем нужно правильно выбрать новую СОЖ под конкретный технологический процесс, контролировать ее состояние еженедельно и содержать фильтры в чистоте. Такой подход, подкрепленный регулярным техническим обслуживанием, практически исключает коррозию от жидкости и обеспечивает долгую безпроблемную эксплуатацию станка.
