Вал-втулочный фиксатор - это однокомпонентный анаэробный клей, который отверждается в узком металлическом зазоре без доступа воздуха и создает неразъемное соединение. На производстве его используют для фиксации втулок, подшипников, шпонок и других деталей на валах и осях, заменяя шпонки, шпильки и сложную механическую обработку. Выбор правильного состава критичен: если не учесть реальный зазор между деталями и рабочую температуру узла, фиксатор либо не затвердеет полностью, либо потеряет прочность при нагреве, либо не заполнит большой зазор равномерно. В этой статье разбираем, какие параметры смотреть при выборе, как они влияют на надежность соединения и какие ошибки совершают инженеры и закупщики.
Статья адресована техническим специалистам, инженерам и снабженцам, которые подбирают фиксаторы для производственных линий, ремонтных служб и сборки узлов с высокими требованиями к надежности.
Анаэробный фиксатор - это однокомпонентный полимер, который содержит мономеры в стабильном состоянии.
При заполнении узкого металлического зазора между валом и втулкой кислород воздуха перестает проникать в щель, и в присутствии металлических ионов (катализаторов) начинается полимеризация при комнатной температуре. Процесс не требует смешивания компонентов, нагрева или ультрафиолета - все происходит спонтанно внутри зазора.
Технологическая фиксация (когда деталь уже не проворачивается под легким усилием) наступает за 4–15 минут в зависимости от ширины зазора и температуры. Полное отверждение длится около 24 часов при температуре +22 °C. На холоде (при -10…0 °C) процесс замедляется до 36–48 часов, а при нагреве (до +50 °C и выше) ускоряется. Это важно учитывать при планировании сборочного цикла: если узел нужно нагружать быстро, ориентируются на технологическую прочность, а не на полное отверждение.
Сдвиговая прочность типовых составов достигает 26 N/mm² по ISO 10123, что достаточно для удержания подшипников и втулок от проворота в большинстве индустриальных применений. Однако эта прочность остается стабильной только в том диапазоне температур, для которого состав разработан.

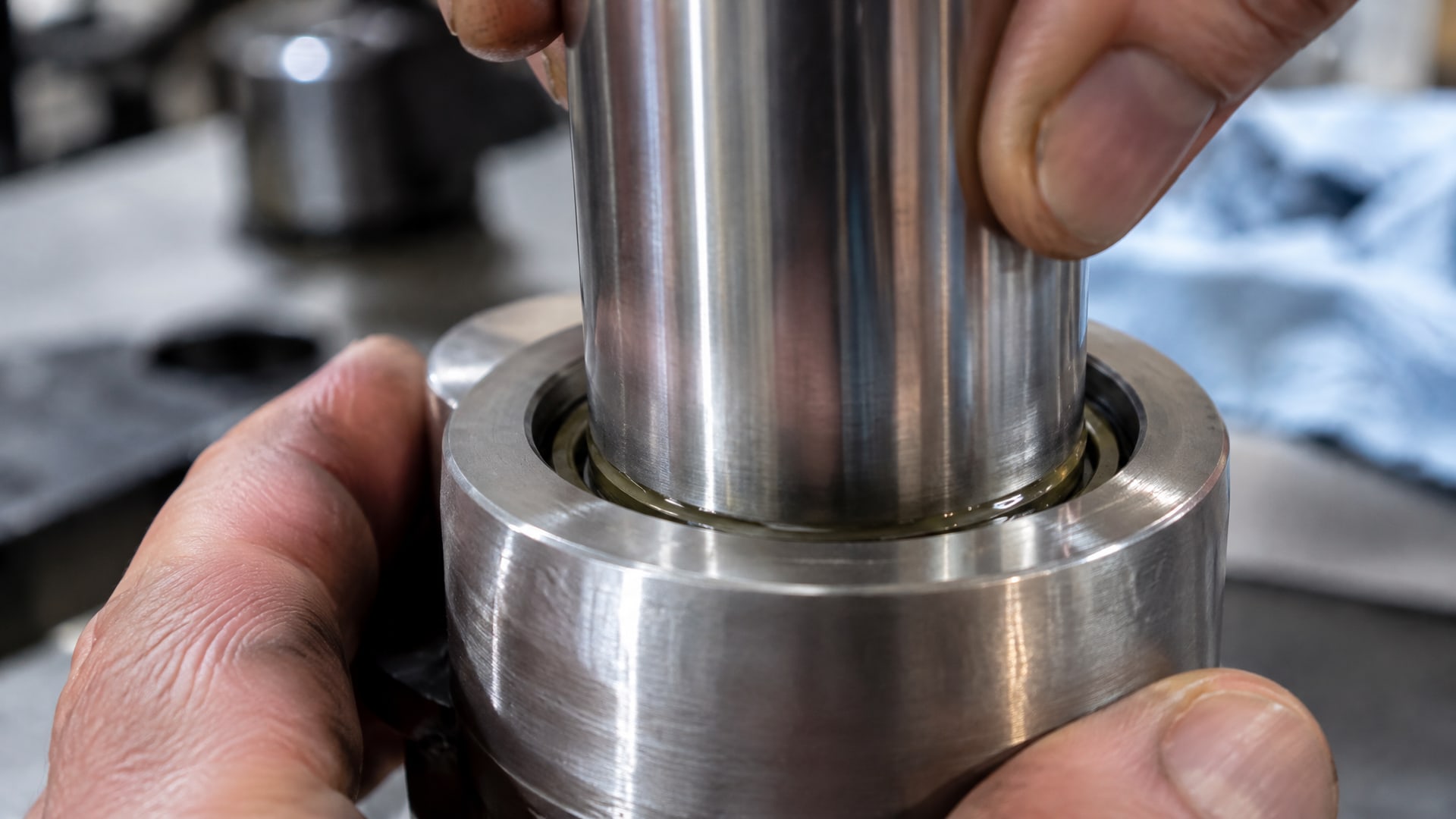

Зазор между валом и втулкой - первый параметр для подбора фиксатора.
Чем он больше, тем медленнее происходит полимеризация, потому что полимер должен заполнить больший объем и дольше ждать, пока кислород полностью вытеснится из щели. Соответственно, для разных зазоров выпускают составы разной вязкости.
Малые зазоры (0,08–0,15 мм) встречаются при точной обработке валов и втулок, когда допуск невелик. Для них берут низковязкий универсальный состав, который легко затекает в узкий промежуток и отверждается быстро - обычно за 5–10 минут. Избыток состава выдавливается или испаряется, что нормально. На таких посадках часто используют стандартные анаэробные фиксаторы без особых требований к температуре.
Средние зазоры (0,15–0,25 мм) - наиболее типичный случай на производстве. Сюда подходит большинство универсальных составов: они заполняют зазор за счет средней вязкости и полимеризуются за 8–15 минут. Полное отверждение все еще достигается за сутки при комнатной температуре. Эта категория включает большинство посадок подшипников скольжения и втулок на валах при стандартной механической обработке.
Большие зазоры (0,25–0,50 мм) требуют более густого состава, который не вытечет из широкого промежутка до полимеризации. Такие составы отверждаются медленнее (15–20 минут и больше), потому что медленнее вытесняется воздух, но зато надежнее заполняют пространство. На больших зазорах нельзя применять низковязкие составы: они просто вытекут, и соединение останется незафиксированным.
Диаметральный зазор измеряется непосредственно перед сборкой микрометром или штангенциркулем - это обязательная операция. Если чертеж указывает допуск, рассчитывают максимальный зазор в верхнем отклонении вала и втулки и подбирают состав по этому значению. Для горячих узлов, где металл расширяется, нужно также учитывать тепловое расширение: реальный зазор на горячем вале может быть больше, чем на холодном.
Температура - второй критичный параметр.
Анаэробные составы теряют прочность при нагреве из-за деградации полимерной матрицы. Разные формулы имеют разные температурные пределы.
Стандартные составы обеспечивают рабочий диапазон примерно от -55 до +150 °C. Они подходят для большинства промышленного оборудования: электромоторов, редукторов, насосов, работающих при комнатной или слегка повышенной температуре. При температурах выше +150 °C прочность начинает быстро падать, и соединение может ослабнуть.
Термостойкие составы рассчитаны на диапазон до +175…+200 °C непрерывно, а кратковременно (несколько часов) выдерживают до +230 °C. Их используют для горячих узлов: подшипников в турбокомпрессорах, втулок на выхлопных коллекторах, деталей рядом с нагревающимися поверхностями. Особо термостойкие составы, такие как EFELE 119, разработаны специально для таких условий и способны обеспечивать надежную фиксацию даже при температурах до +280 °C, сохраняя необходимую когезионную прочность в экстремальных режимах.
Низкотемпературные условия (ниже 0 °C) замедляют полимеризацию, но не останавливают ее. Однако если узел, собранный при -20 °C, постоянно работает при -40 °C или ниже, нужно убедиться, что состав сохраняет хрупкость: при очень низких температурах некоторые полимеры становятся хрупкими и могут потерять адгезию при ударных нагрузках.
При выборе смотрят не только на пиковую температуру, но и на режим: если узел прогревается медленно и работает долго при стабильной высокой температуре, берут состав с хорошей длительной термостойкостью. Если температура скачется (например, холодный пуск с быстрым нагревом), нужна формула с устойчивостью к термошокам и стабильностью в широком диапазоне.
Зазор и температура никогда не выбираются независимо.
Это взаимосвязанные параметры, и их несогласованность - частая причина отказов фиксатора.

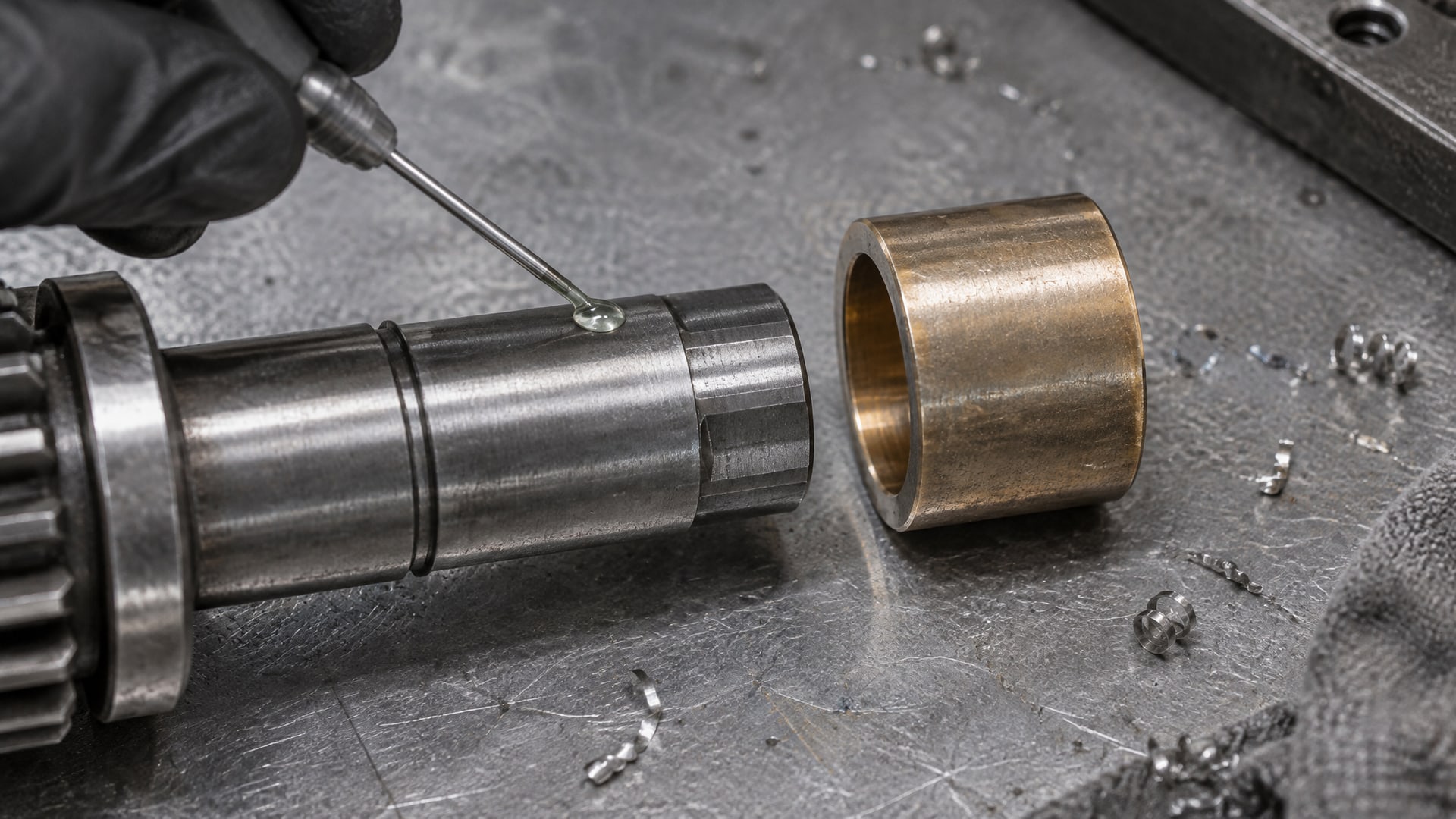

Представьте узел с зазором 0,35 мм, который работает при +180 °C. Если взять универсальный состав для средних зазоров (рассчитанный на +150 °C), может произойти следующее: - на холоде состав затвердеет за счет своей высокой вязкости, - при нагреве до +180 °C прочность упадет ниже допустимого значения, и соединение расслабится.
Правильный выбор - термостойкий состав для больших зазоров, который: - при комнатной температуре заполнит 0,35 мм за счет вязкости, - при +180 °C сохранит прочность и адгезию.
Обратный случай: малый зазор 0,10 мм, средние температуры (до +100 °C). Здесь избыток термостойкости не нужен - подойдет стандартный универсальный состав, и сокращается время отверждения.
На горячих узлах также следует учитывать тепловое расширение металлов. Если вал и втулка расширяются неравномерно или у них разные коэффициенты линейного расширения, реальный зазор при нагреве может измениться. Фиксатор должен быть способен компенсировать такое изменение, поэтому для критичных посадок часто выбирают состав с чуть большей прочностью на сдвиг, чем минимально требуемая.
Скорость отверждения и достигаемая прочность зависят не только от состава, но и от условий, в которых происходит полимеризация.
Время отверждения при разных температурах: - При +22 °C (нормальные условия): полное отверждение за 24 часа, технологическая фиксация за 4–15 минут. - При -10…0 °C: полное отверждение может растянуться до 36–48 часов, технологическая фиксация наступает позже. - При +50 °C: полное отверждение наступает быстрее, примерно за 12–18 часов.
Если узел собирают в неотапливаемом цехе зимой, время до нагружения сборки нужно планировать с запасом. Если узел сразу после сборки поступает на горячий участок (например, в печь), нужно убедиться, что технологическая фиксация уже наступила: иначе дополнительное тепло может частично размягчить еще не полимеризовавшийся состав.
Чистота поверхностей - обязательное условие. Анаэробные составы работают только в узком металлическом зазоре. Если на валу остались масло, ржавчина, окалина или краска, полимеризация не произойдет или будет неполной. Перед нанесением поверхности обезжиривают растворителем (спирт, ацетон) и протирают сухой тканью. При наличии ржавчины или окалины используют щетку или абразив.
Для посадок подшипников особенно важна чистота беговой дорожки подшипника и гладкой поверхности вала: даже тонкий слой пыли может нарушить полимеризацию. На производственных линиях эту операцию часто автоматизируют или включают в операционную карту сборки.
Температура при нанесении также влияет. Если состав хранился на холоде (ниже +5 °C), перед применением его дают нагреться до комнатной температуры - это ускоряет отверждение. Очень холодный состав из холодильника наносить не рекомендуется.
На практике выбор фиксатора часто начинается с типа посадки, а не с абстрактных параметров.
Рассмотрим типичные случаи.

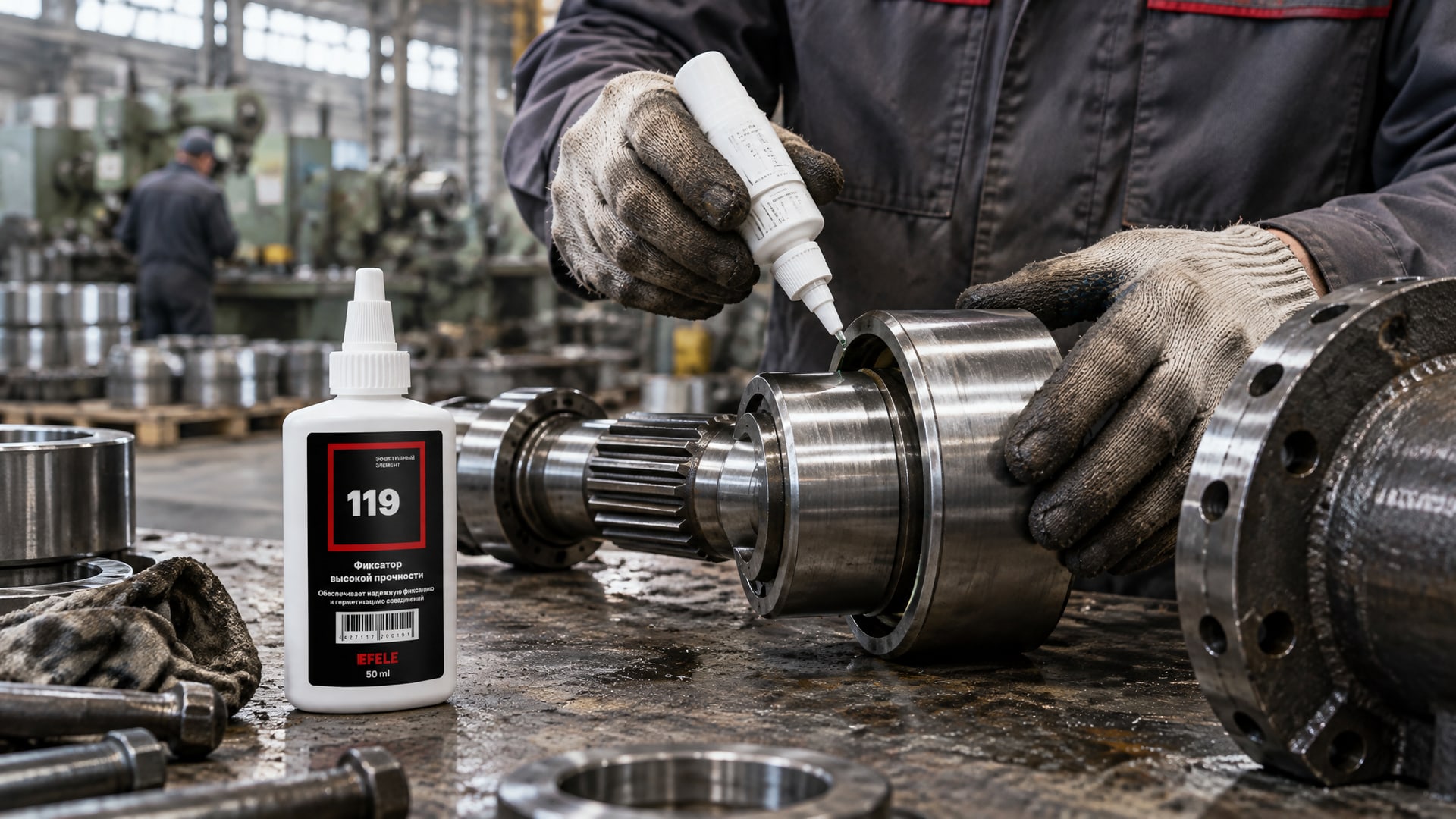

Посадки подшипников на валах: здесь зазор обычно находится в диапазоне 0,08–0,25 мм, температура рабочая до +100…+150 °C (в большинстве электромоторов и редукторов). Подходит стандартный универсальный анаэробный фиксатор. Технологическая фиксация за 10 минут позволяет продолжить сборку, полное отверждение достигается за ночь. Для тяжелонагруженных редукторов или подшипников скольжения в турбокомпрессорах нужна термостойкая формула.
Фиксация втулок скольжения (вспомогательные опоры) часто требует более точного подбора, потому что втулки работают при контакте с валом под нагрузкой. Если втулка бронзовая или из специального полимера, коэффициент теплового расширения отличается от стального вала. Тут выбирают состав с учетом перепада температур и вероятности фреттинга (износа контактных поверхностей из-за вибрации). В некоторых случаях применяют быстроотверждаемые составы, чтобы сократить время до полной функциональности узла.

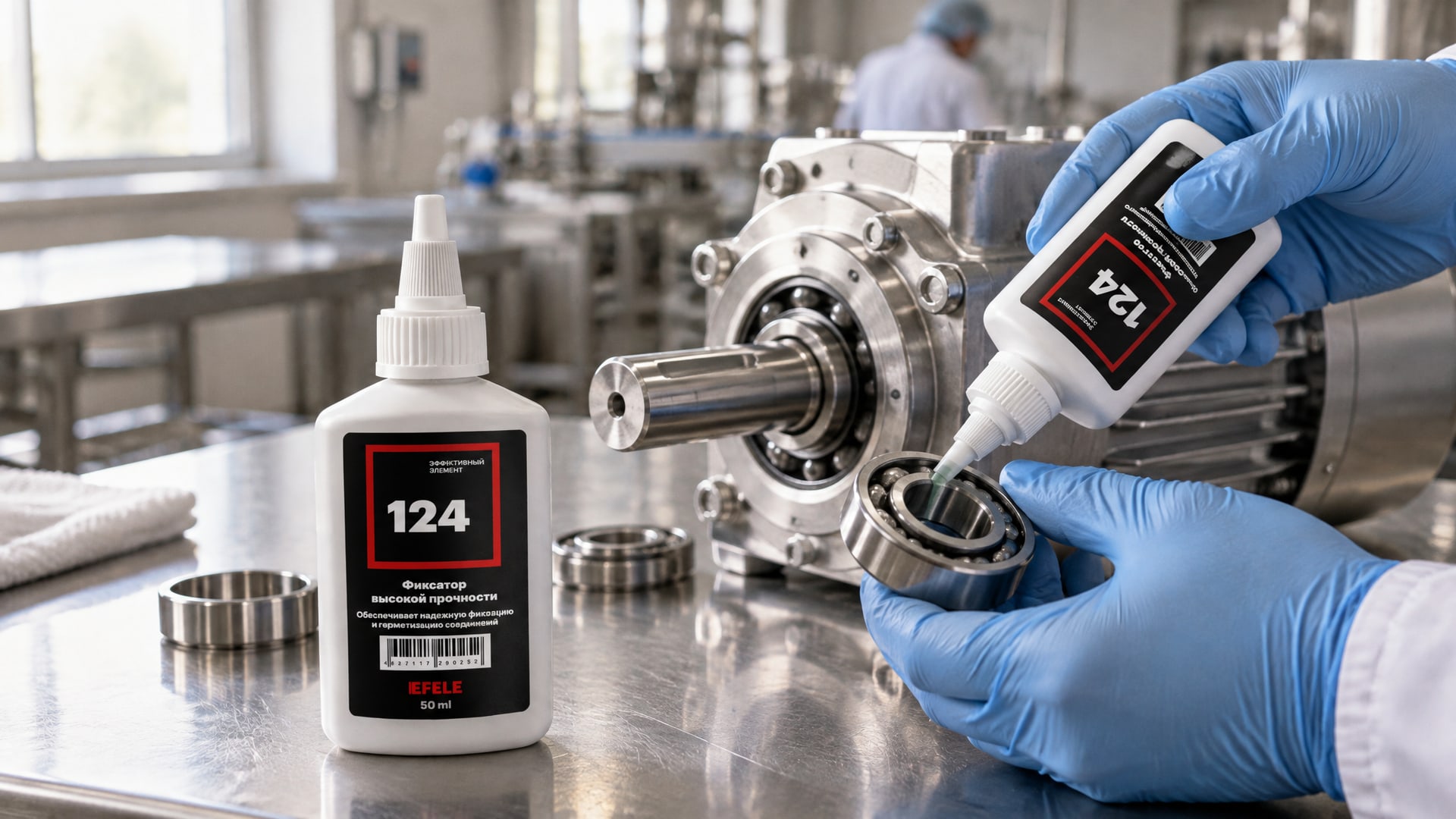

Фиксация деталей на осях с пищевым допуском (например, на оборудовании пищевой промышленности) требует специального состава. Обычные анаэробные фиксаторы не сертифицированы для контакта с пищевыми продуктами. Для таких применений используют составы с пищевым допуском, такие как EFELE 124, который одновременно обеспечивает надежную фиксацию вал-втулочных соединений и соответствует требованиям санитарного законодательства при контакте с пищевыми продуктами.
Горячие узлы (турбокомпрессоры, выхлопные системы): здесь работают термостойкие составы с диапазоном до +200…+280 °C. Часто зазоры тоже больше (до 0,3–0,5 мм из-за люфтов), поэтому выбирают специализированный состав, рассчитанный именно на такие условия. Время отверждения может быть длиннее, чем у универсальных составов, но надежность оправдывает ожидание.
Алгоритм выбора простой и логичный:
Шаг 1. Определите максимальный диаметральный зазор. Измерьте вал и отверстие втулки микрометром или штангенциркулем. Если указан допуск, рассчитайте наихудший случай: максимальный диаметр вала при нижнем предельном отклонении и минимальный диаметр отверстия при верхнем предельном отклонении. Разница - это максимальный зазор.
Шаг 2. Определите рабочую температуру. Уточните, при какой минимальной и максимальной температуре работает узел. Если температура скачет (например, холодный пуск с быстрым нагревом), запишите как пиковую, так и непрерывную температуру.
Шаг 3. Сопоставьте зазор и температуру с техническими данными фиксаторов. Посмотрите таблицы в техлистах: для каждого зазора указана максимальная рекомендуемая температура (или наоборот, для каждой температуры указан максимальный зазор).
Шаг 4. Выберите состав, который перекрывает оба параметра с небольшим запасом. Если узел работает при +170 °C с зазором 0,22 мм, выбирайте состав, который гарантирует прочность до +175…+180 °C и указывает максимальный зазор 0,25 мм или больше.
Шаг 5. Проверьте дополнительные требования: время отверждения, совместимость с материалами деталей (если есть полимеры, озоны или активные среды), требования к чистоте поверхностей, условия хранения состава.
Шаг 6. Закупите состав и проведите пилотную сборку, если это критичный узел. Проверьте время технологической фиксации, убедитесь, что состав не вытекает и не размазывается. После полного отверждения проведите испытание на сдвиг (попытайтесь провернуть деталь усилием) или, если возможно, испытание на вибрацию или нагрев.
Нет. Анаэробные составы работают исключительно в узком металлическом зазоре при прямом контакте с окислами железа на поверхности вала и втулки. Масло, ржавчина, краска и пыль препятствуют полимеризации. Перед нанесением поверхности обязательно обезжиривают растворителем и протирают сухой тканью. Если есть окалина, используют щетку или абразив.
Технологическая фиксация (когда деталь уже не проворачивается под легким усилием) наступает за 4–15 минут при комнатной температуре, в зависимости от зазора и типа состава. Полное отверждение требует около 24 часов при +22 °C. Если нужно нагружать узел быстро, можно ориентироваться на технологическую прочность. При низкой температуре (+0…-10 °C) полное отверждение может растянуться до 36–48 часов.
Посмотрите на техлист: там указан рабочий температурный диапазон. Универсальные составы обычно работают от -55 до +150 °C, специализированные термостойкие - до +175…+200 °C и выше. Также термостойкие составы часто обозначаются как «высокотемпературные» или указывают максимальную температуру явно (например, «до +280 °C»).
Да, такие составы есть. Технологическая фиксация в них наступает быстрее, чем у универсальных - иногда за 2–5 минут вместо 10–15. Они особенно полезны на поточных линиях, где нужно сократить цикл сборки. Однако темп отверждения все еще зависит от температуры и зазора: на холоде или при большом зазоре даже быстроотверждаемый состав затвердевает медленнее.
Анаэробные составы сами по себе устойчивы к влаге и многим химическим средам после полного отверждения. Однако отверждение происходит исключительно в отсутствие воздуха в узком металлическом зазоре. Если на поверхность попадает вода до полимеризации, она может замедлить или нарушить процесс. После отверждения состав образует инертный полимер, который не размягчается и не вымывается водой или маслом. Для особо агрессивных сред (щелочи, активные окислители) нужно уточнить совместимость в техлисте.
Выбор вал-втулочного фиксатора - это инженерная задача, в которой нужно уравновесить два главных параметра: максимальный диаметральный зазор между деталями и рабочую температуру узла. Типовые универсальные составы работают в диапазоне зазора 0,15–0,25 мм и температур -55…+150 °C, что покрывает большинство стандартного промышленного оборудования. Для больших зазоров берут более вязкие составы, для горячих узлов - термостойкие формулы с расширенным температурным диапазоном. Ошибки при подборе (например, применение универсального состава при +180 °C или низковязкого состава при зазоре 0,40 мм) приводят к ослаблению соединения, вибрации и преждевременному износу.
Перед закупкой проверьте техлист конкретного состава по двум критериям сразу, убедитесь в чистоте поверхностей и спланируйте время отверждения с учетом температуры в цехе. При сомнениях проведите пилотную сборку и испытание на нагрев - это предотвратит дорогостоящие отказы на производстве. Правильно подобранный фиксатор служит надежно, сокращает время обработки деталей и повышает ресурс узла.
