Коэффициент трения покрытий на основе дисульфида молибдена и графита

При выборе твердосмазочного покрытия сравнивают не только коэффициент трения, но и влажность, температуру, нагрузку и режим движения. Покрытия с дисульфидом молибдена обычно эффективнее в сухой среде и вакууме, а графитовые составы лучше проявляют себя при наличии влаги. Комбинированные системы MoS₂ и графита используют, когда важны рабочие характеристики в разных условиях.

Формулировка «коэффициент трения молибдена» обычно подразумевает коэффициент трения покрытия с дисульфидом молибдена, а не металлического молибдена. Ниже инженеры и закупщики найдут сравнение MoS₂ и графита, данные по влиянию среды, примеры применения и ориентиры для выбора и нанесения покрытия.

Чем отличаются покрытия с дисульфидом молибдена и графитом

Дисульфид молибдена (MoS₂) и графит - разные твердые смазочные материалы.

Их свойства зависят от условий эксплуатации, поэтому нельзя считать, что один материал безусловно лучше другого. Главное различие связано с поведением при изменении влажности: MoS₂ сохраняет низкое трение без адсорбированных паров воды, тогда как графит эффективнее во влажной среде.

Для оценки покрытия важно учитывать не только твердый смазочный материал, но и связующее, состав системы и толщину пленки. Например, для смолосвязанных покрытий с MoS₂ в промышленной литературе приводят соотношение смазки и связующего от 1:1 до 4:1, типичное значение - 2:1. Рекомендуемая толщина зависит от нагрузки и составляет ориентировочно 7,5-18 мкм. Для антифрикционных покрытий с MoS₂ и графитом в технических описаниях встречается сухая толщина 5-20 мкм.

Комбинация двух твердых смазок помогает получить покрытие для более широкого набора режимов. В исследовании гибридной системы с 14 мас.% MoS₂ и 8 мас.% графита коэффициент трения составил 0,041 при нагрузке 200 Н в масляной среде и 0,049 без масла. Отдельные испытания покрытий для поршневой юбки показали коэффициент трения 0,12-0,14 для составов, содержащих оба компонента. Эти результаты относятся к конкретным составам и условиям испытаний, поэтому их нельзя напрямую переносить на любое молибден-графитовое покрытие.

Коэффициент трения покрытия на основе дисульфида молибдена

Коэффициент трения MoS₂ меняется в зависимости от среды.

В вакууме он может достигать 0,03 и ниже, а для атмосферных и влажных условий обычно указывают диапазон 0,06-0,15. Это делает покрытие на основе дисульфида молибдена подходящим для узлов, где жидкая смазка недоступна или нежелательна, а также для сухого трения и вакуума.

Графит ведет себя иначе. В сухой среде его коэффициент трения обычно составляет 0,5-0,6, а во влажной снижается до 0,1-0,2. Поэтому графитовые покрытия могут быть предпочтительны там, где на поверхности присутствует адсорбированная влага. Сам по себе более высокий показатель в сухом воздухе не означает, что графит не подходит для промышленного применения: оценивать его нужно с учетом реальной среды и режима работы.

Как читать результаты испытаний

Значения коэффициента трения нельзя рассматривать отдельно от условий теста. На них влияют состав покрытия, нагрузка, среда, состояние поверхности и наличие масла. Так, значение 0,041 для гибридного покрытия получено при нагрузке 200 Н в масляной среде, а 0,049 - без масла. Эти цифры показывают результат конкретного испытания, но не гарантируют такой же показатель для другого узла.

Для сравнения покрытий инженеру следует сверять условия испытаний с параметрами оборудования: оценивают характер контакта, скорость, давление и вероятность попадания влаги. Если режимы в испытании и на производстве заметно различаются, одного числа недостаточно для обоснованного выбора.

Как влажность и температура влияют на выбор

Для MoS₂ отсутствие адсорбированных паров воды не препятствует низкому трению.

Поэтому его часто выбирают для сухих условий и вакуума. При этом свойства покрытия зависят от атмосферы и температуры: в неокисляющей среде приемлемая термостабильность дисульфида молибдена указана до 1373 K, а на воздухе предел снижается до 623-673 K из-за окисления.

Графиту влажность, напротив, часто помогает. В сухой среде коэффициент трения обычно составляет 0,5-0,6, а во влажной - 0,1-0,2. Эти диапазоны объясняют, почему при выборе графитового покрытия важно учитывать, будет ли в узле присутствовать адсорбированная влага. Нельзя оценивать пригодность материала только по его названию или составу.

Рабочая температура - не единственный критерий. Нужно также учитывать контактное давление, скорость, возможное масляное голодание и окислительную среду. В частности, показатель для MoS₂ в неокисляющих условиях нельзя переносить на работу на воздухе: в этих условиях верхний температурный предел ниже. Если эксплуатационная среда меняется, имеет смысл оценивать покрытие для каждого характерного режима отдельно.

Где применяют молибден-графитовые покрытия

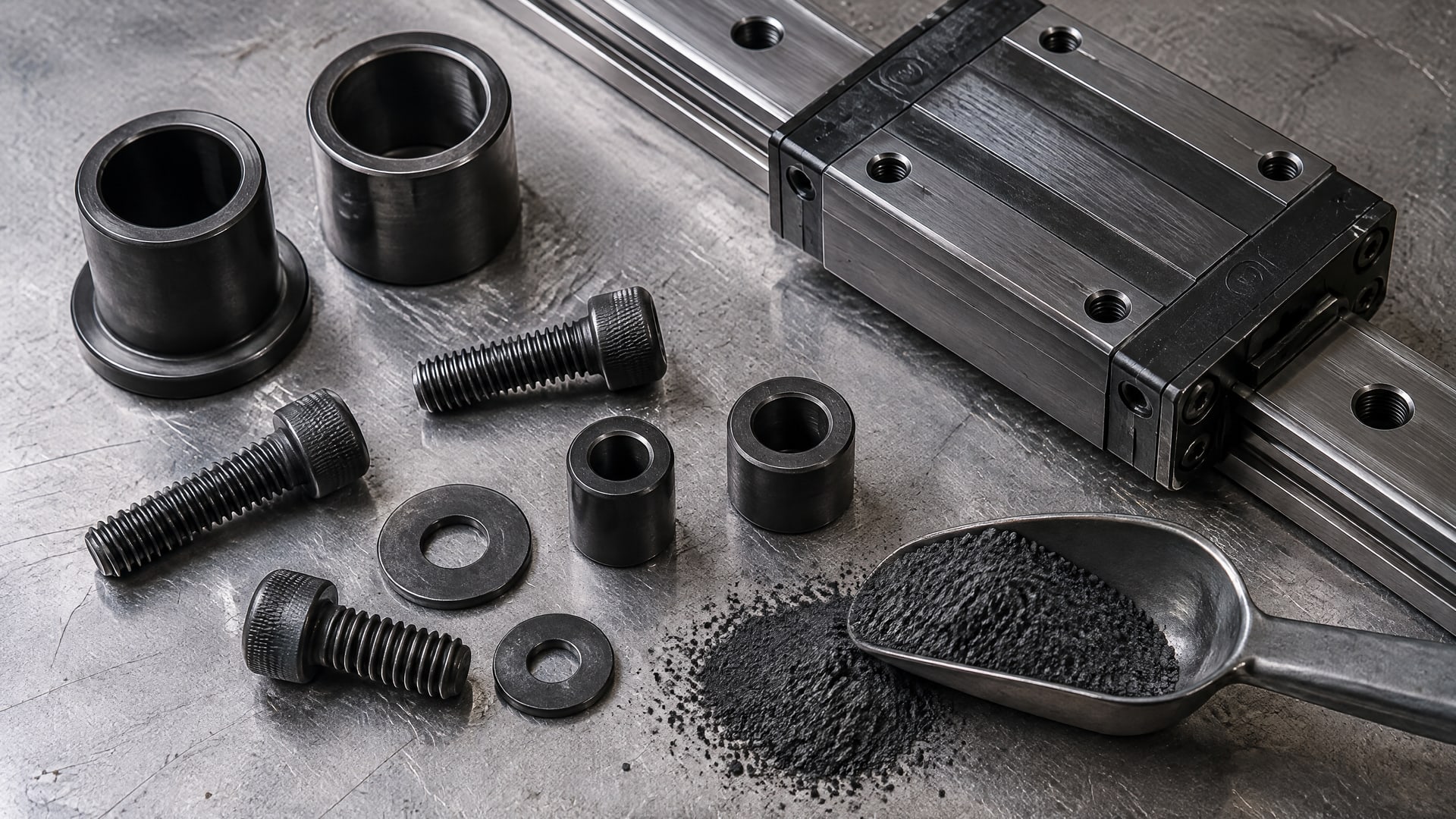

Покрытия с MoS₂ и графитом используют в скользящих парах, направляющих, втулках, резьбовых соединениях и крепеже.

Они подходят для деталей с высокой нагрузкой и медленным или среднескоростным движением. Конкретная область применения зависит от состава, толщины и условий работы, поэтому обозначение «молибден-графитовое покрытие» само по себе не подтверждает пригодность для любого узла.

В резьбовых и сборочных операциях покрытие может снизить момент затяжки и обеспечить смазку при запуске, когда масло отсутствует или недоступно. Для деталей арматуры выбор также нужно связывать с режимом трения, контактным давлением и условиями среды. Нельзя делать вывод о пригодности покрытия только по типу оборудования: важны поверхности контакта и требования к работе соединения.

MoS₂ обладает более высокой несущей способностью по сравнению с распространенными твердыми смазками, включая графит и PTFE. Это аргумент в пользу MoS₂ при высоких контактных давлениях, но не основание автоматически выбирать его для всех условий. Если узел работает во влажной среде, свойства графита или гибридного покрытия могут оказаться более подходящими.

Как подобрать и нанести твердосмазочное покрытие

При выборе покрытия сопоставьте условия эксплуатации с данными по трению и толщине пленки.

Для сухих условий, вакуума, высоких контактных давлений или риска масляного голодания чаще рассматривают системы с MoS₂. Если важна работа при наличии адсорбированной влаги, оценивают графитовые составы. Для переменных режимов могут подойти гибридные покрытия, но их характеристики следует проверять по данным для конкретного состава.

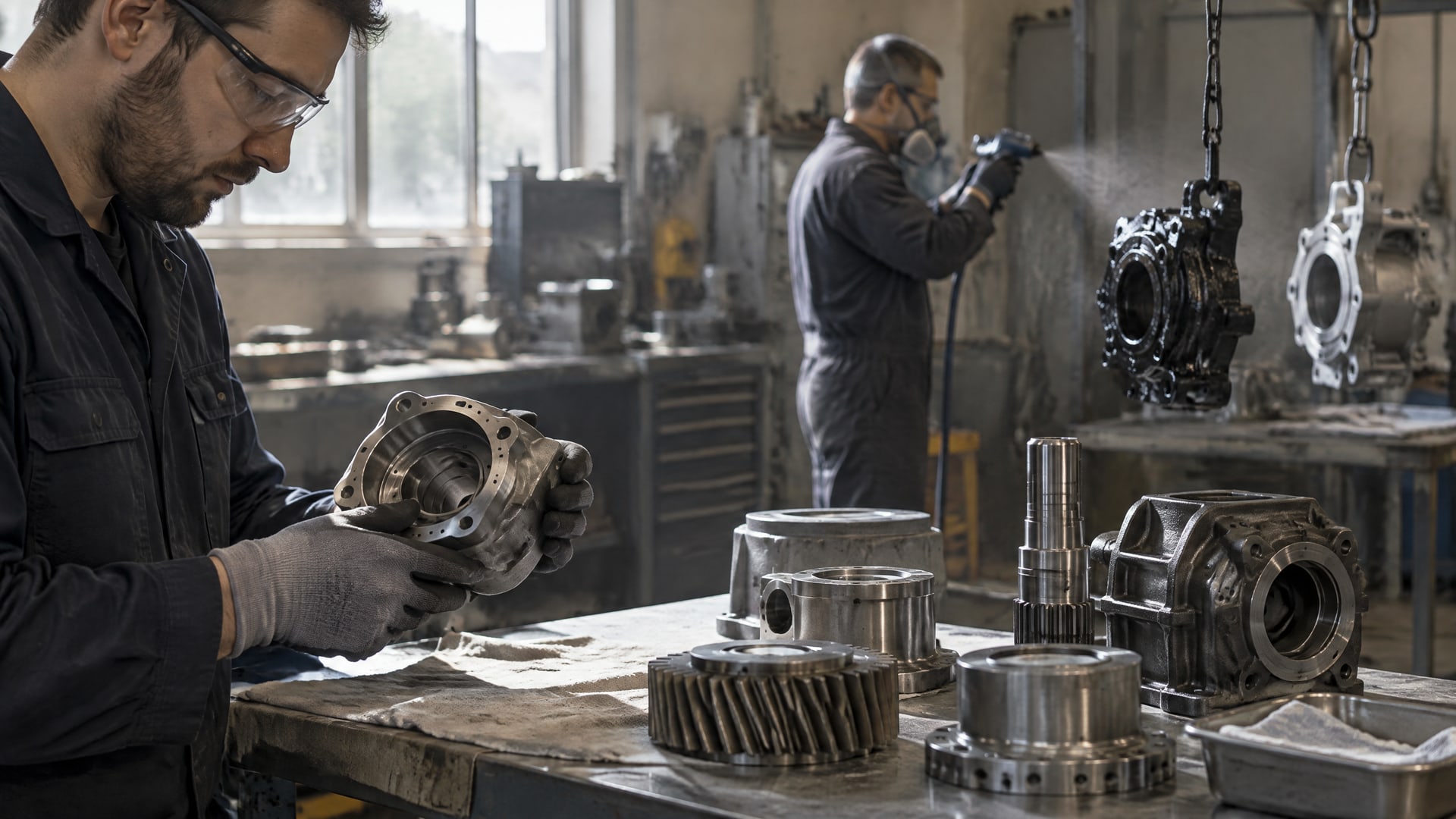

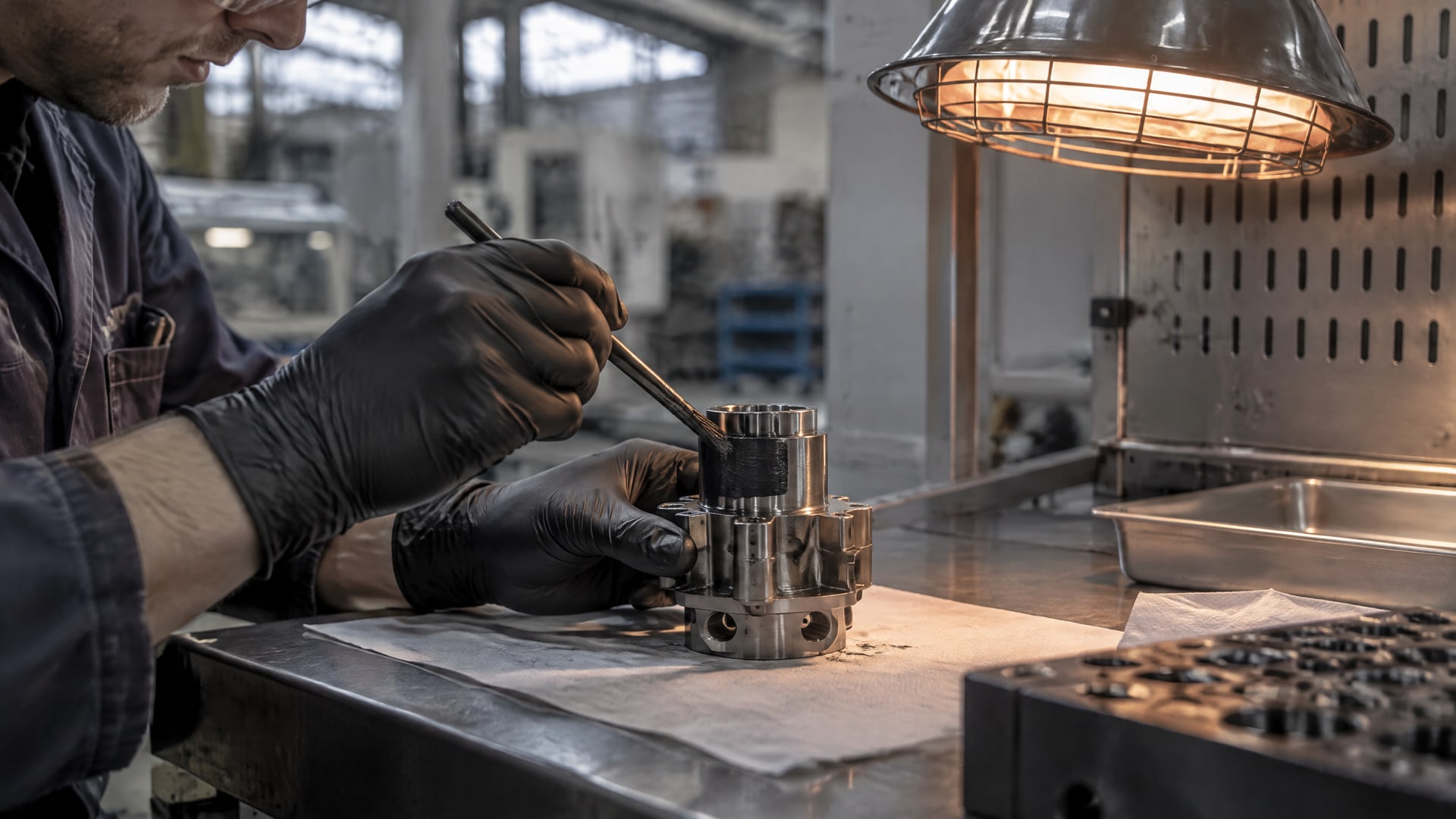

Перед нанесением поверхность очищают и обезжиривают. Фосфатирование или абразивная подготовка могут улучшить адгезию и ресурс пленки. Подготовка зависит от материала детали и требований к покрытию, поэтому ее выбирают по технической документации конкретного состава.

Толщину контролируют: слишком тонкая пленка быстрее вырабатывается, а чрезмерная толщина может ухудшить равномерность и адгезию. Для сухих антифрикционных покрытий с MoS₂ и графитом типичный диапазон составляет 5-20 мкм. Для смолосвязанных покрытий с MoS₂ приводят ориентир 7,5-18 мкм, причем точное значение зависит от нагрузки.

Тип покрытия	Где чаще рассматривают	Что учитывать
На основе MoS₂	Сухое трение, вакуум, высокие контактные давления, риск масляного голодания	Влияние окислительной среды и температуры
На основе графита	Условия с адсорбированной влагой	Коэффициент трения выше в сухой среде
Гибридное MoS₂ и графит	Переменные режимы и сочетание масляной и безмасляной работы	Результаты испытаний зависят от состава и условий

Когда дисульфид молибдена используют вместо масла

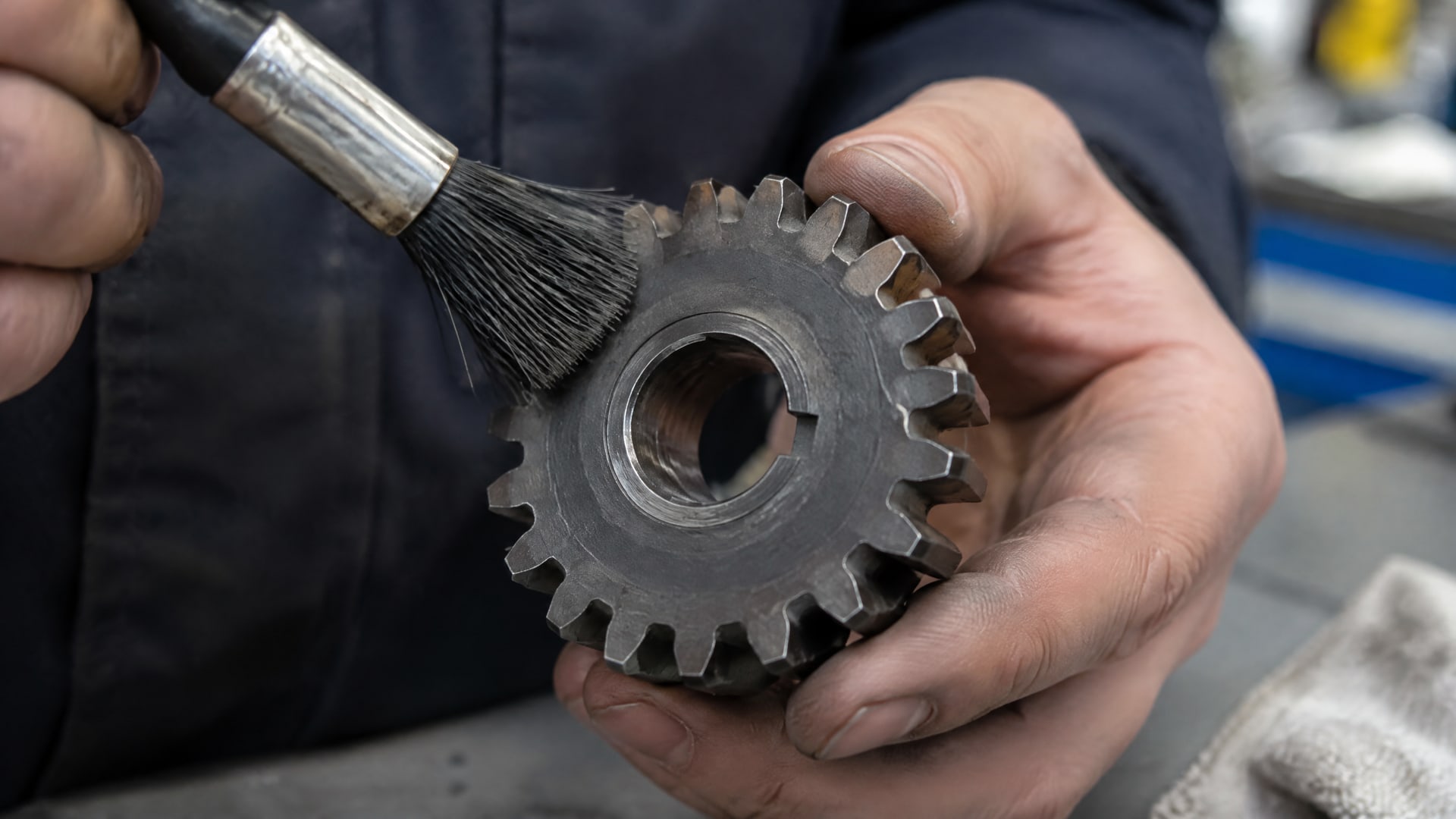

Покрытие с MoS₂ может выполнять роль твердого смазочного слоя при запуске, сухом трении, ограниченной смазке или временном масляном голодании.

Оно особенно полезно там, где жидкая смазка недоступна в момент пуска или не удерживается в зоне контакта. В таких случаях покрытие создает запас смазочного материала на поверхности детали.

Однако дисульфид молибдена не является универсальной заменой масла. Он не отменяет требования к смазке в узлах, рассчитанных на постоянную жидкую смазку, и не гарантирует работу при любых скоростях и температурах. Низкий коэффициент трения в испытании без масла не означает, что покрытие сможет заменить жидкую смазку во всем диапазоне режимов оборудования.

Перед переходом на сухое покрытие определяют, какую функцию выполняло масло: смазывало контакт, отводило тепло или участвовало в работе системы смазки. Затем проверяют допустимость твердосмазочного слоя для контактной пары, нагрузки и рабочей среды. Такой подход позволяет рассматривать покрытие как решение для конкретной задачи, а не как замену жидкой смазки «на все случаи».

Часто задаваемые вопросы

Какой коэффициент трения у дисульфида молибдена?

В вакууме коэффициент трения MoS₂ может опускаться до 0,03 и ниже. В атмосфере и влажной среде обычно указывают диапазон 0,06-0,15. Эти значения зависят от условий испытаний и состава покрытия, поэтому при подборе их сопоставляют с нагрузкой, средой и режимом движения конкретного узла.

Что лучше: покрытие с MoS₂ или графитовое?

Однозначного ответа нет. MoS₂ обычно выбирают для сухого трения, вакуума и высоких контактных давлений. Графит может быть предпочтительнее во влажной среде: его коэффициент трения снижается с 0,5-0,6 в сухих условиях до 0,1-0,2 во влажных. Выбор зависит от режима работы узла.

Можно ли использовать дисульфид молибдена вместо масла?

Только для определенных пар трения и режимов. Покрытие с MoS₂ может обеспечить смазку при запуске, сухом трении или ограниченной подаче масла, но не заменяет жидкую смазку во всех узлах. До перехода нужно проверить функцию масла, нагрузку, скорость и условия эксплуатации.

Какая толщина нужна для твердосмазочного покрытия?

Для антифрикционных покрытий с MoS₂ и графитом типичная сухая толщина составляет 5-20 мкм. Для смолосвязанных покрытий с MoS₂ приводится ориентир 7,5-18 мкм. Фактическое значение выбирают по требованиям состава и нагрузке: чрезмерная толщина может ухудшить равномерность и адгезию.

Заключение

Коэффициент трения покрытий с дисульфидом молибдена и графитом зависит от среды: MoS₂ обычно эффективнее в сухих условиях и вакууме, графит - при наличии влаги. Гибридные составы могут сочетать свойства двух материалов, но их результаты определяются конкретной рецептурой и режимом испытаний. Поэтому сравнивать покрытия следует по условиям работы узла, а не только по одному числовому показателю.

Следующий шаг при подборе - зафиксировать нагрузку, скорость, температуру, влажность и наличие масла, затем сверить эти параметры с техническими данными покрытия и требованиями к подготовке поверхности. Это поможет определить, подходит ли MoS₂, графит или комбинированная система для конкретного контакта.
