Коэффициент трения смазки помогает оценить сопротивление движению, но сам по себе не определяет, подойдет ли материал для узла. Для корректного сравнения пластичной смазки типа ЦИАТИМ и твердосмазочного покрытия нужны одинаковые условия испытаний: материалы контактирующих поверхностей, нагрузка, температура, среда и режим движения. Доступные данные показывают ориентировочные диапазоны, а не универсальное значение для любого оборудования.
Статья будет полезна инженерам, техническим специалистам и закупщикам, которые выбирают смазку для трубопроводной арматуры или рассматривают покрытие для узла трения. Ниже разобраны значения для сухого контакта сталь по стали, пластичных смазок и покрытий на основе дисульфида молибдена, а также порядок сравнения материалов перед применением.
Коэффициент трения - это отношение силы трения к нормальной нагрузке.
Такое определение для смазочных материалов приводит ГОСТ 33252-2015. Для конструкционных и смазочных материалов методы экспериментальной оценки коэффициента трения описывает ГОСТ 27640-88. Стандартизованная методика нужна не формально: она помогает сопоставлять результаты, полученные при заданных условиях контакта.
Значение зависит от того, какие материалы трутся друг о друга, какова нагрузка и температура, в какой среде работает пара и как именно движутся поверхности. Поэтому сравнение коэффициента трения смазки с показателем покрытия корректно только при сопоставимых исходных условиях. Если в одном испытании использовали сталь по стали, а в другом - иную пару материалов, полученные числа нельзя считать прямым рейтингом материалов.
При анализе протокола проверьте, указаны ли:
материал и состояние контактирующих поверхностей;
нормальная нагрузка и температура испытания;
окружающая среда, например воздух или сухой азот;
режим движения и этап испытания, включая приработку;
методика, по которой получено значение.
Для оценки результатов важно также различать отдельное измерение и диапазон, собранный по нескольким данным. Например, для покрытий на основе MoS₂ в нормальной атмосфере приводятся значения 0,01-0,07, но в другой сравнительной работе для такого покрытия получено 0,163. Эти результаты не противоречат друг другу автоматически: условия испытаний, состав покрытия и метод оценки могут различаться.
Число в таблице или техническом описании полезно как ориентир, но инженерное решение принимают по результатам, полученным в режиме, близком к рабочему. ГОСТ 33252-2015 задает термин, а ГОСТ 27640-88 - подход к экспериментальной оценке. Ни один коэффициент без сведений об условиях испытаний не описывает поведение материала во всех узлах.

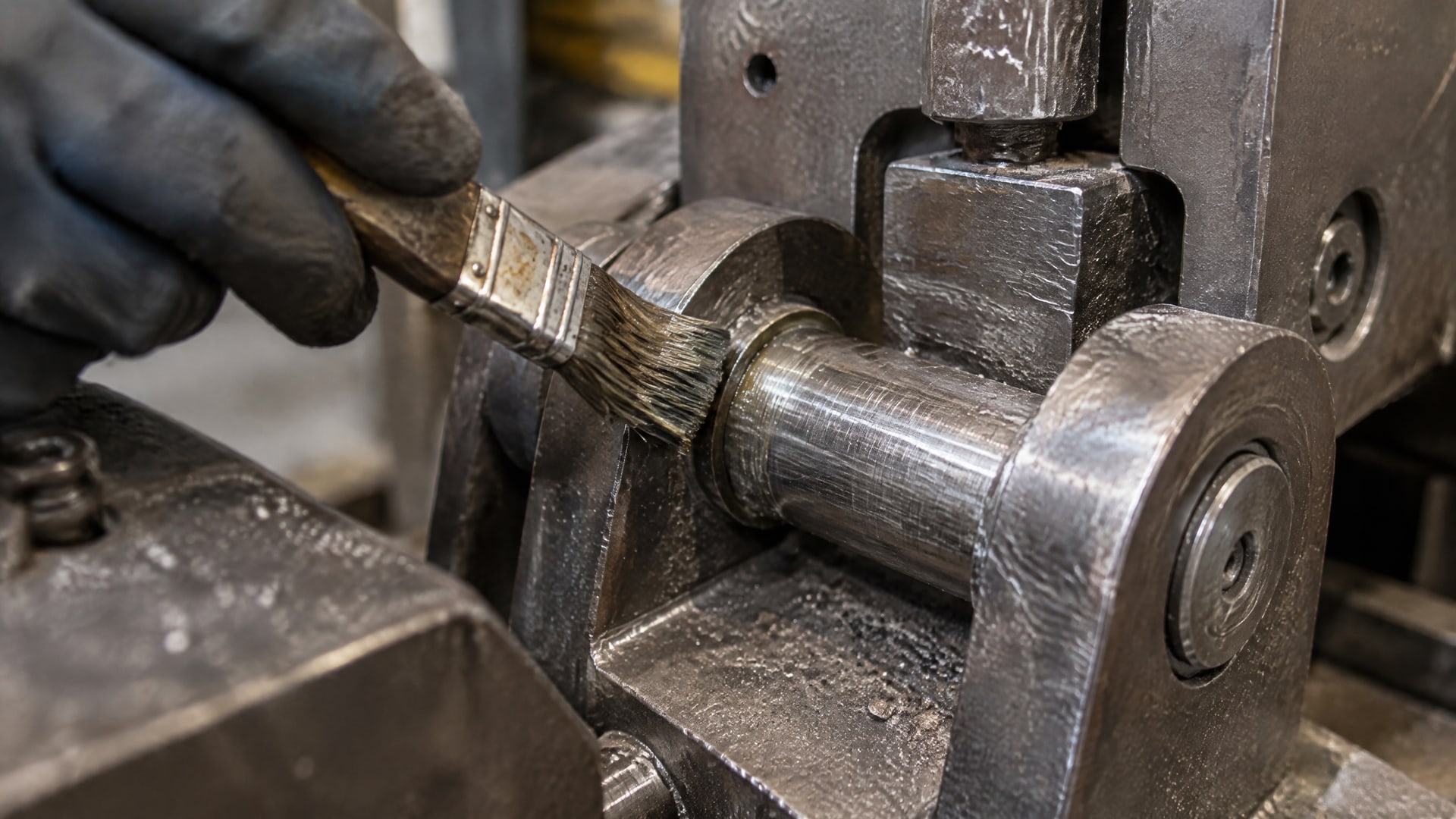

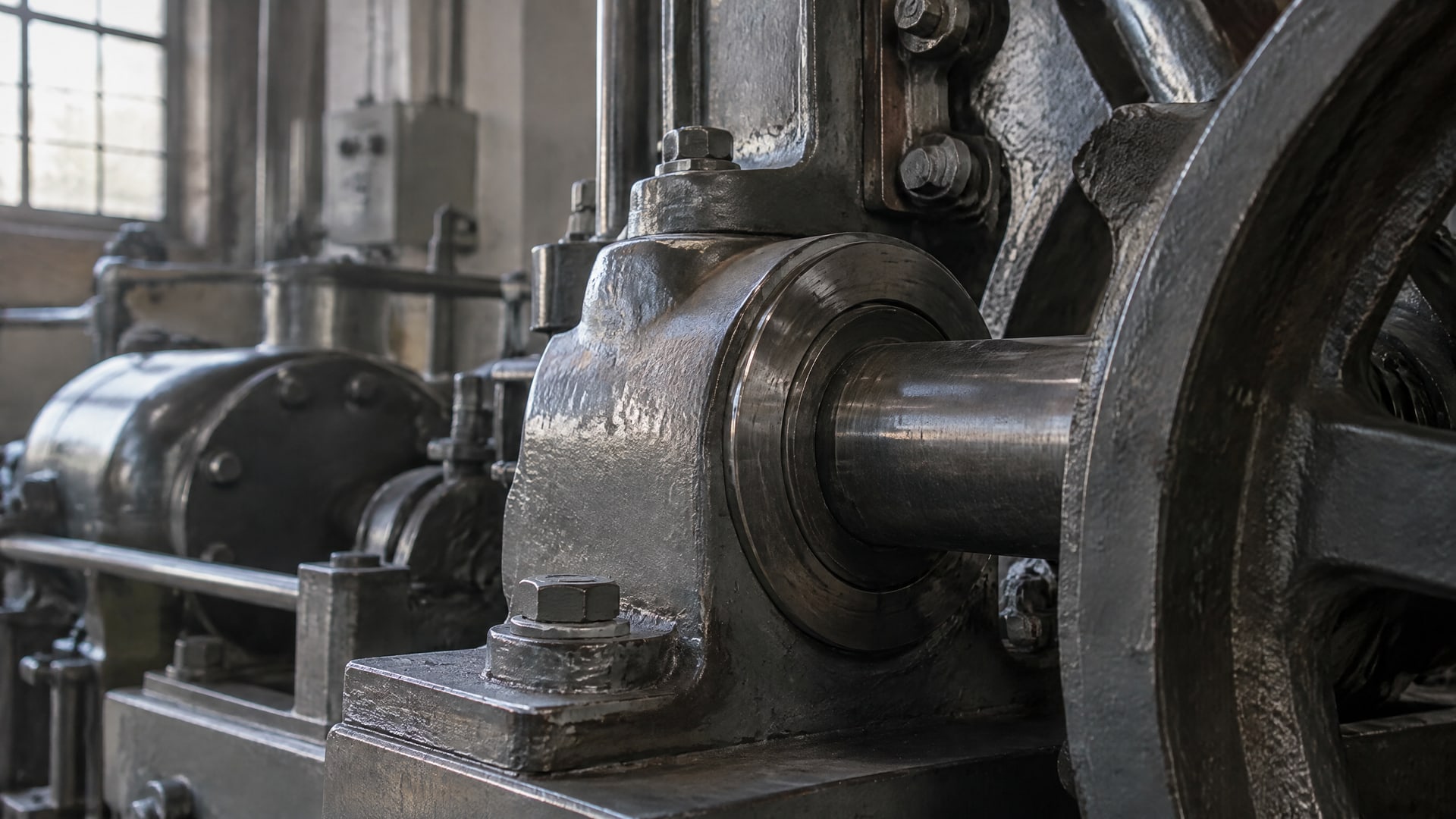

Для сухого контакта сталь по стали в прикладных материалах приводят ориентир 0,3-0,5.
Это не постоянная характеристика стали: результат зависит от условий контакта и испытания. Поэтому коэффициент трения без смазки стоит использовать как базу для конкретного сравнения, а не как неизменное справочное значение для любого стального узла.
Для смазанных поверхностей в общем случае указывают диапазон 0,1-0,2. При полном жидкостном трении значение может снижаться до 0,002-0,01. Эти показатели описывают разные режимы смазывания, поэтому нельзя автоматически переносить их на пластичную смазку или покрытие: для каждого материала важны условия, при которых получили результат.
Сопоставляя коэффициент трения сталь по стали со смазкой и без нее, проверьте, что в обоих случаях использовали одну и ту же пару поверхностей и близкие режимы испытаний. Если условия различаются, численное снижение может быть связано не только с применением смазочного материала. Особенно важно учитывать нагрузку, температуру и наличие приработки.
Общий диапазон 0,1-0,2 для смазанных поверхностей полезен для первичной оценки, но не заменяет испытаний конкретной смазки. Значения для полного жидкостного трения 0,002-0,01 относятся к иному режиму взаимодействия и не должны использоваться как ожидаемый результат для пластичного материала. Между поверхностями при таком режиме формируется другой характер контакта.
Для инженера и снабженца практический вывод прост: сначала следует выяснить, на каких условиях получен коэффициент, затем сопоставить их с работой узла. Если в паспорте или таблице нет сведений о паре материалов и режиме испытания, сравнение остается предварительным. Для трубопроводной арматуры дополнительно оценивают не только трение, но и необходимость обслуживания, повторной подачи смазки и защиты контактной зоны от загрязнения.
Для ЦИАТИМ-201 в табличных данных указан коэффициент трения 0,14-0,21, для ЦИАТИМ-221 - 0,17-0,21.
Уже эти диапазоны показывают, почему некорректно говорить об одном универсальном коэффициенте трения для всех смазок типа ЦИАТИМ. Даже близкие по назначению материалы могут иметь разные численные показатели, а полученный результат остается привязанным к условиям измерения.
По этим данным ЦИАТИМ-201 перекрывает часть диапазона, приведенного для смазанных поверхностей в целом, - 0,1-0,2. Однако это не доказывает, что смазка будет работать с таким же коэффициентом в конкретном узле. Для сопоставления нужны данные об испытательной паре, нагрузке, температуре и методике; численные диапазоны из разных источников могут быть получены в неодинаковых условиях.
При выборе материала для медленно движущегося узла или трубопроводной арматуры учитывают не только трение. Значение имеют температурный диапазон, совместимость с материалами узла и длительность сохранения свойств. Если нужна периодическая подача смазки, герметизация или компенсация загрязнений, пластичный материал может быть удобнее покрытия, которое наносится на поверхность.
Линейка пластичных смазок EFELE рассматривается в этом сравнении как вариант для смазываемых узлов, в том числе арматуры. Выбор конкретного материала следует делать по условиям эксплуатации и его техническим характеристикам, а коэффициент трения использовать как один из критериев, а не как единственный. Применимость нельзя подтвердить только по названию семейства или общему диапазону для пластичных смазок.
Показатели 0,14-0,21 для ЦИАТИМ-201 и 0,17-0,21 для ЦИАТИМ-221 помогают сформировать исходное сравнение. Они не дают основания считать один материал предпочтительным для любой пары трения. Если значение влияет на усилие перемещения или ресурс узла, запросите протокол испытаний с описанием условий, близких к рабочим.
Для покрытий на основе MoS₂ в нормальной атмосфере приводятся коэффициенты трения 0,01-0,07, а в сухом азоте - 0,04-0,12.
В отдельной сравнительной работе для покрытия на основе MoS₂ указано значение 0,163 в нормальной атмосфере и 0,006 в сухом азоте после приработки в установившемся режиме. Разница между этими числами подчеркивает зависимость результата от состава, условий и этапа испытания.
В исследовании фреттинг-износа для одного из твердосмазочных покрытий получили коэффициент трения 0,22 при 20 °C и 0,14 при 350 °C. Для поверхности без покрытия в тех же температурных точках указаны 0,8 и 0,46. Эти результаты относятся к конкретному исследованному покрытию и режиму, поэтому их нельзя автоматически переносить на все покрытия или на смазки типа ЦИАТИМ.
Твердосмазочное покрытие может быть уместно там, где узел работает в сухой газовой среде, вакууме, при высокой температуре или в режиме фреттинга. Для таких условий в источниках описаны низкие значения трения, но выбор все равно требует проверки именно в целевом режиме. Пластичная смазка, напротив, может быть удобнее там, где нужна периодическая подача, обслуживание и защита от загрязнений.

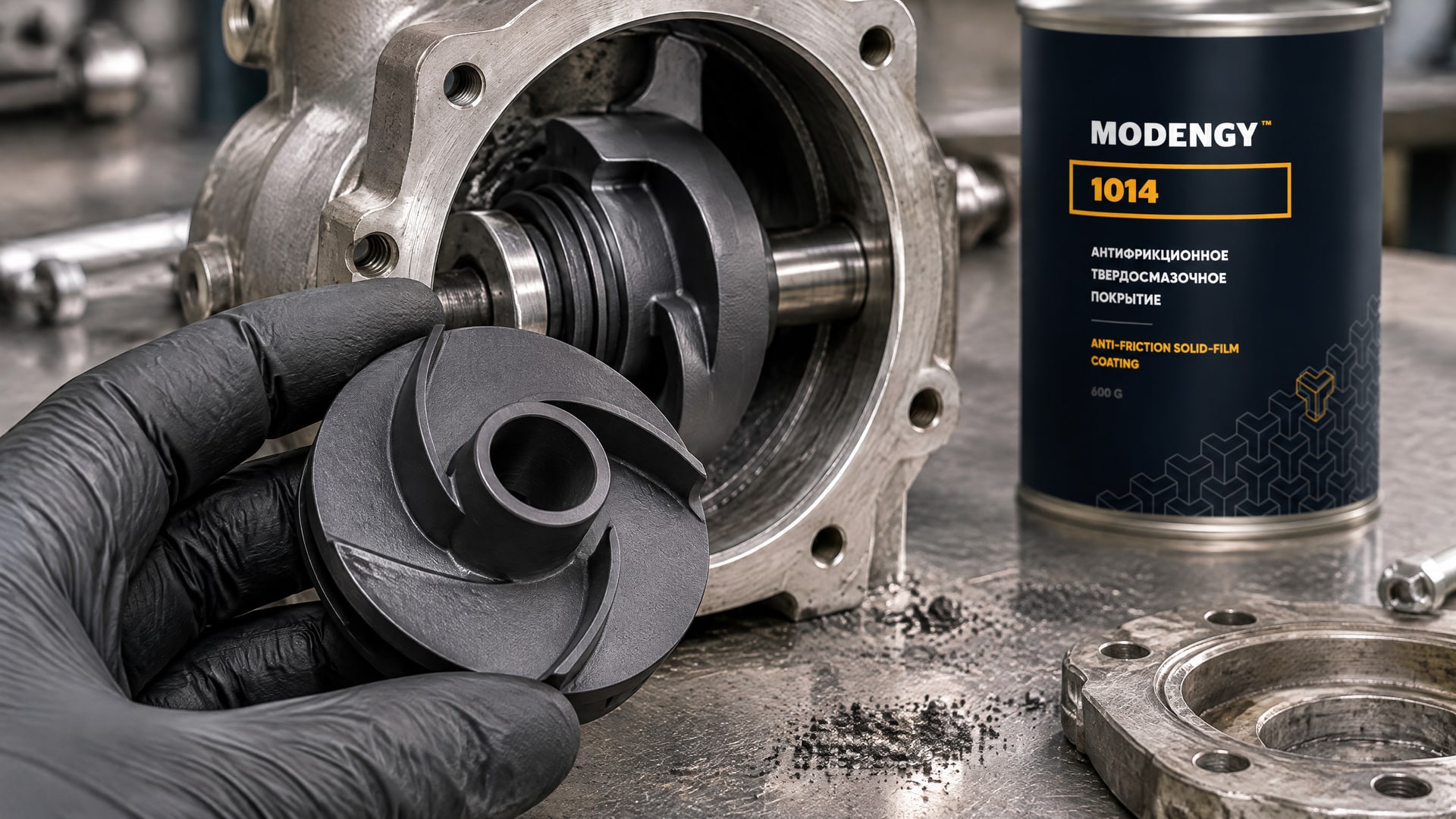

В химических насосах и трубопроводной арматуре отдельная задача - сохранить смазочный эффект, когда обычный смазочный материал может вымываться или условия создают риск фреттинг-износа. В таких узлах MODENGY 1014 рассматривают как твердосмазочное покрытие на основе ПТФЭ и дисульфида молибдена; оно предназначено для химических насосов и трубопроводной арматуры и обеспечивает защиту от агрессивных сред. Перед выбором следует сверить описание применения с конструкцией детали и режимом работы.
Данные по коэффициенту трения покрытия не заменяют проверку его совместимости с конкретным узлом. Если контакт работает в воздухе при одной температуре, результат может отличаться от работы в сухом азоте или при нагреве. Поэтому показатели 0,006, 0,163 и 0,22 нужно рассматривать вместе с условиями, для которых они получены.
Пластичная смазка и твердосмазочное покрытие решают задачу снижения трения разными способами, поэтому сравнивать их только по одному числу недостаточно.
Смазочный слой можно периодически пополнять, а покрытие формирует твердую смазочную поверхность. Что предпочтительнее, зависит от доступа к узлу, условий среды, необходимости обслуживания и возможностей нанесения материала.
Для первичной оценки можно сопоставить ориентиры: сухая сталь по стали - 0,3-0,5; ЦИАТИМ-201 - 0,14-0,21; ЦИАТИМ-221 - 0,17-0,21; покрытия на основе MoS₂ - от 0,01 до 0,16 в опубликованных данных для разных условий. Это не единая сравнительная серия испытаний. Значения получены при различных режимах, поэтому таблица не ранжирует материалы по эффективности.
| Вариант контакта | Приводимый коэффициент трения | Как трактовать значение |
|---|---|---|
| Сталь по стали без смазки | 0,3-0,5 | Прикладной ориентир для сухого трения |
| ЦИАТИМ-201 | 0,14-0,21 | Табличный диапазон для пластичной смазки |
| ЦИАТИМ-221 | 0,17-0,21 | Табличный диапазон для пластичной смазки |
| Покрытие на основе MoS₂ | 0,01-0,16 | Данные для разных сред и режимов |
Составьте для каждого кандидата карточку с условиями испытания: пара материалов, нагрузка, температура, среда, методика и стадия приработки. Затем сравните эти параметры с реальным режимом узла. Если в исходных данных нет ключевых условий, зафиксируйте коэффициент как ориентировочный и не используйте его для окончательного выбора.
Для ответственного узла запланируйте испытание по режиму, максимально близкому к рабочему, ориентируясь на ГОСТ 27640-88. Отдельно оцените, нужна ли периодическая перезаправка и можно ли обслуживать узел без длительной остановки. Если предстоит выбирать материал для трубопроводной арматуры, сопоставьте способ смазывания с условиями среды, температурой и требованиями к обслуживанию, а затем сверяйтесь со спецификацией выбранного материала.
Для сухого трения сталь по стали в прикладных материалах приводят ориентир 0,3-0,5. Это не универсальная норма для любой стальной пары: результат зависит от состояния поверхностей и условий испытания. При сравнении со смазанным контактом нужно сохранять одинаковые материалы и сопоставимые режимы.
Для смазанных поверхностей в общем случае указывают диапазон 0,1-0,2, а при полном жидкостном трении - 0,002-0,01. Эти значения относятся к разным режимам смазывания и не гарантируют такой же результат для конкретной пластичной смазки. Проверяйте условия, при которых получили коэффициент.
Нет, одного универсального значения нет. Для ЦИАТИМ-201 приводится диапазон 0,14-0,21, для ЦИАТИМ-221 - 0,17-0,21. При инженерном сравнении учитывают методику, нагрузку, температуру и материалы контактирующих поверхностей, поскольку без этих сведений диапазоны могут вводить в заблуждение.
Нет. Для покрытий на основе MoS₂ приводятся значения от 0,01 до 0,16 в зависимости от среды и режима, а результаты отдельных исследований различаются. Для пластичных смазок также важны конкретный материал и условия испытания. Сравнение корректно только при сопоставимых параметрах контакта.
Коэффициент трения смазки помогает сравнить материалы, но не дает ответа о пригодности для узла без условий испытания. Для сухой пары сталь по стали приводят ориентир 0,3-0,5, для ЦИАТИМ-201 - 0,14-0,21, а для покрытий на основе MoS₂ значения зависят от среды и режима. Эти данные служат отправной точкой, а не универсальным рейтингом.
Следующий шаг - собрать условия работы узла и сверить их с методикой, по которой получены показатели кандидатов. Для ответственного применения запросите данные испытаний или проведите проверку по режиму, близкому к рабочему, с учетом ГОСТ 27640-88. Так можно обоснованно выбрать между пластичной смазкой и твердосмазочным покрытием.
