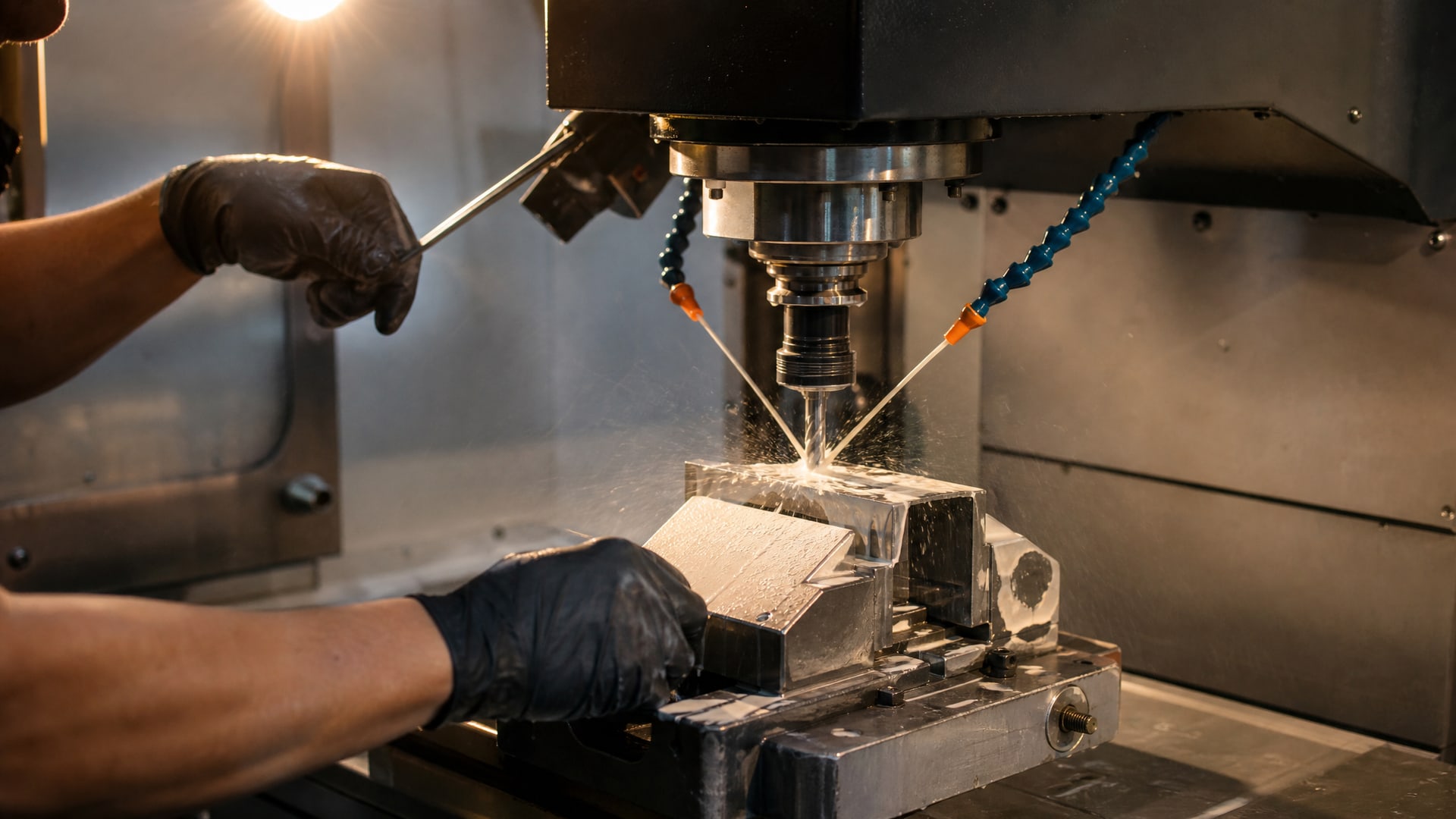

Концентрация рабочего раствора охлаждающей жидкости (СОЖ) - это не просто число на экране. От точности замера зависит качество обработки деталей, долговечность инструмента и стабильность производственного процесса. Проблема в том, что показания приборов меняются с температурой, и если мастер снимает показания при 25 °C утром и при 15 °C вечером, результаты окажутся разными - даже если состав эмульсии не менялся. В этой статье разберемся, почему стандартная температура 20 °C стала базовой точкой отсчета, какие ошибки допускают при измерении и как правильно корректировать результаты на производстве.
Статья полезна техническим специалистам, инженерам и закупщикам, которые хотят избежать простоев из-за неправильно разведенной эмульсии, сбережь бюджет на переделках и настроить надежный контроль концентрации СОЖ прямо на своем участке.

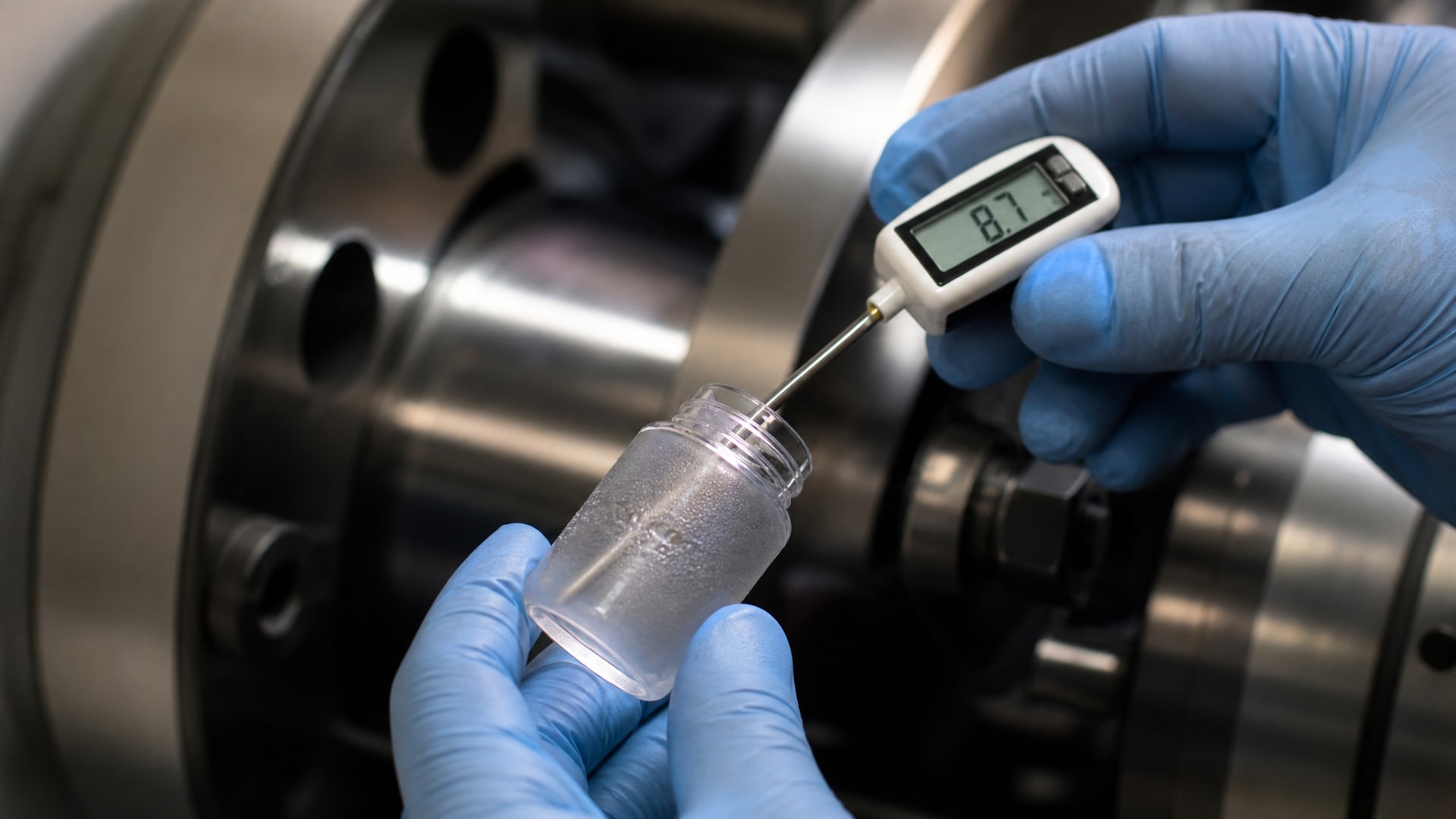

Показатель преломления - величина, на которой построена рефрактометрия, напрямую зависит от температуры жидкости.
Когда эмульсия нагревается, ее молекулы движутся быстрее, и свет проходит сквозь жидкость под другим углом. Для рефрактометра это означает смещение отсчетного значения: измеришь при 25 °C - получишь одно число, при 15 °C - совсем другое, хотя реальная концентрация концентрата осталась неизменной.
Стандартная температура 20 °C выбрана как компромисс между лабораторной точностью и производственной реальностью. На этой температуре производители указывают коэффициенты рефракции в технических спецификациях, и все справочные таблицы пересчета плотности к стандартной базе также привязаны к 20 °C. Если каждый мастер измеряет при удобной ему температуре, результаты становятся несопоставимы: в одном цехе скажут «концентрация в норме», а в соседнем - «нужно разбавить», хотя говорят об одной и той же эмульсии.
На практике производства, где температура колеблется в диапазоне 15–30 °C, это различие особенно заметно. Если не вводить температурную поправку, ошибка может составить несколько процентов, что нарушит режим резания, ускорит износ инструмента и приведет к брак.
Для рефрактометрических измерений документы указывают строгий коридор: 20 ± 0,3 °C.
Это означает, что прибор и проба должны быть прогреты или охлаждены так, чтобы находиться ровно в этом диапазоне. Зачем такая точность?
При отклонении на каждый градус Цельсия показатель преломления смещается на величину 0,0002. Может показаться, что это ничтожно, но пересчитаем на концентрацию. Многие производители используют коэффициент рефракции около 0,0005–0,001 на 1% концентрации - это означает, что температурное смещение в 1 °C легко дает ошибку 0,2–0,4% по концентрации. Для критичных операций (например, шлифовка прецизионных подшипников) такая ошибка недопустима.
Практическое решение: перед анализом рефрактометр и проба СОЖ должны находиться в помещении или измерительной камере с температурой в коридоре 20 ± 0,3 °C или хотя бы близкой к 20 °C. Если такой возможности нет, нужно выполнить температурную поправку по формуле: показатель преломления при 20 °C = показатель преломления при температуре t + (20 – t) × 0,0002.
В производственной среде допускается немного более мягкий коридор -20 ± 5 °C, но это уже граница, за которой погрешность становится заметной и требует документирования.
Рефрактометр - основной инструмент оперативного контроля концентрации на рабочем месте.
Время измерения составляет примерно 30 секунд, точность для текущего контроля - ±0,2%, что более чем достаточно для практических целей. Однако простоту метода часто воспринимают как отсутствие требований к условиям, и здесь кроется типичная ошибка.
Процедура использования рефрактометра выглядит так:
Прибор лежит в измеряемом помещении минимум 30 минут до анализа, чтобы термостабилизироваться к температуре цеха.
На предметное стекло (нижнюю призму) наносят 2–3 капли дистиллированной воды для нулевой калибровки. Это базовая точка: без нее все последующие измерения приобретут систематическую ошибку.
После открытия крышки смотрят в окуляр - должна быть видна граница затемненной и светлой областей ровно на нулевой отметке. Если смещено, регулировочным винтом приводят к нулю.
Вытирают призму чистой салфеткой без ворса (важно - изо льна, не из синтетики, которая оставляет статический заряд).
Наносят 2–3 капли пробы СОЖ, закрывают крышку, ждут 30 секунд для термостабилизации и считывают результат.
Производитель СОЖ указывает в техдокументации коэффициент рефракции (обычно обозначается как «показатель на Brix» или «коэффициент рефрактометра»). По этому коэффициенту показание прибора переводят в процент концентрации.
Если замер проведен при температуре, отличной от 20 °C, результат корректируют по формуле с коэффициентом 0,0002. Пример: если прибор показал 10,5 Brix при 22 °C, а поправка составляет (20 – 22) × 0,0002 = –0,0004, то истинное значение при 20 °C будет 10,5 – 0,0004 ≈ 10,4996 Brix. После пересчета по коэффициенту производителя это дает итоговую концентрацию концентрата.
Таблица ниже показывает ориентиры поправок для наиболее частых температур:
| Температура замера, °C | Поправка на показатель преломления | Примечание |
|---|---|---|
| 15 | +(20–15)×0,0002 = +0,001 | Холодный цех, зима |
| 18 | +(20–18)×0,0002 = +0,0004 | Близко к норме |
| 20 | 0 | Стандартная температура |
| 22 | –(22–20)×0,0002 = –0,0004 | Теплое помещение |
| 25 | –(25–20)×0,0002 = –0,001 | Летний цех, нагрев |
| 30 | –(30–20)×0,0002 = –0,002 | Критично; требуется охлаждение |

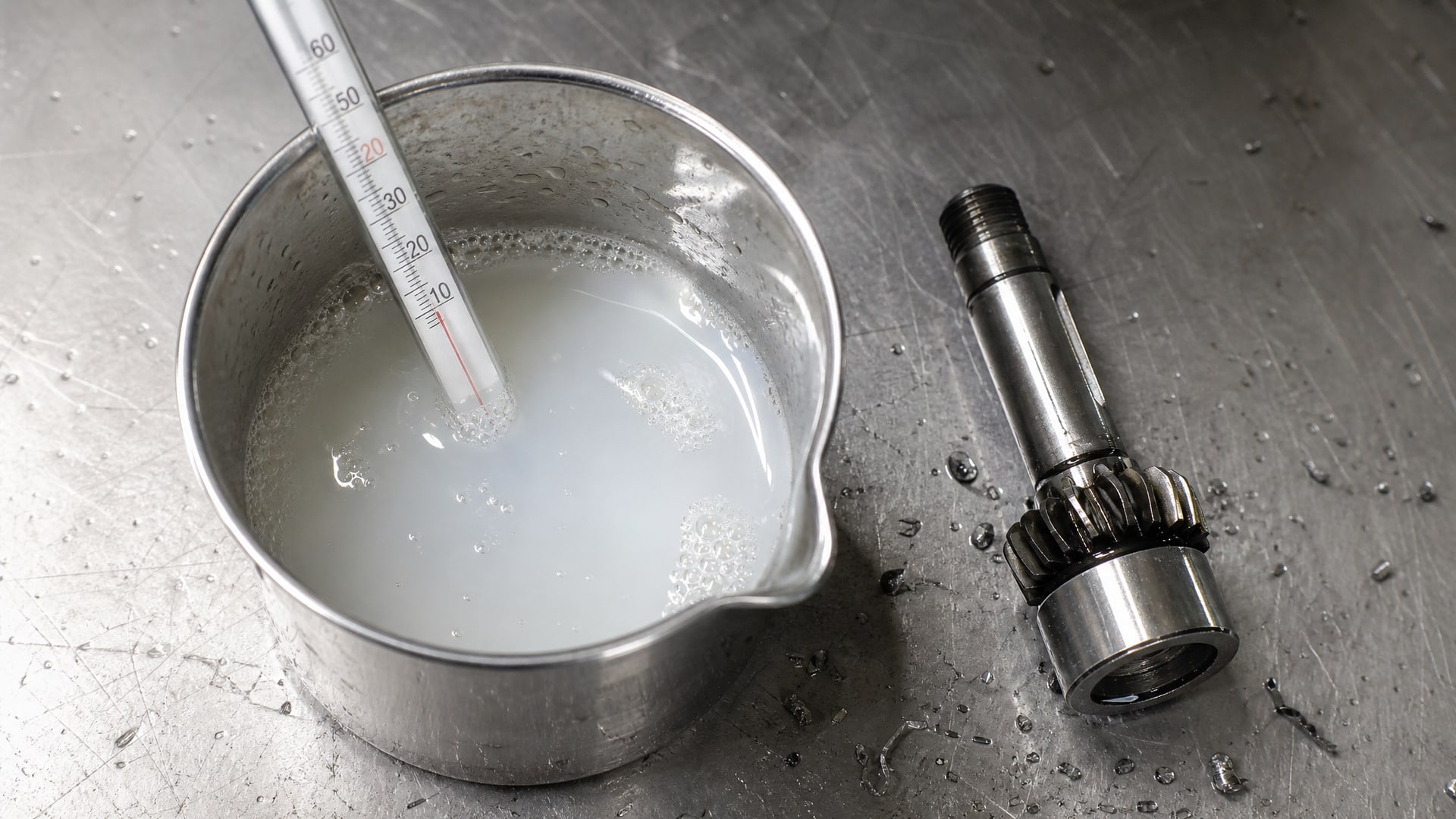

Когда концентрат разводят в воду, первый вопрос - при какой температуре это делать.
В технических рекомендациях указана довольно широкая граница: вода для приготовления эмульсии может быть в диапазоне 10–30 °C. Однако после разведения готовую смесь нужно дать остыть или нагреться до 20 °C перед окончательным замером концентрации.
Правило приготовления эмульсии простое: концентрат вливают в воду, а не наоборот. Если пренебречь этим, концентрат может образовать комки и не распределиться равномерно. После смешивания эмульсию оставляют на час, чтобы она стабилизировалась, а затем берут пробу для анализа.
Плотность концентрата - это отдельная характеристика, которую часто путают с концентрацией рабочего раствора. Плотность измеряют на ареометре или пикнометре и обязательно приводят к температуре 15 °C или 20 °C по справочным таблицам (например, ГОСТ 8.599-2010 содержит таблицы пересчета плотности нефтепродуктов, которые применимы и для СОЖ на минеральной основе). Концентрация же - это относительное содержание концентрата в рабочем растворе, выраженное в процентах, и она определяется через показатель преломления с коэффициентом производителя или через титрование (для щелочности, например).
Чтобы избежать путаницы: если закупщик просит «плотность СОЖ», он, вероятно, означает либо плотность самого концентрата (граммы на миллилитр), либо плотность готового рабочего раствора при определенной концентрации. Обе величины зависят от температуры, и стандартной точке отсчета всегда в документе указана - либо 15 °C, либо 20 °C.

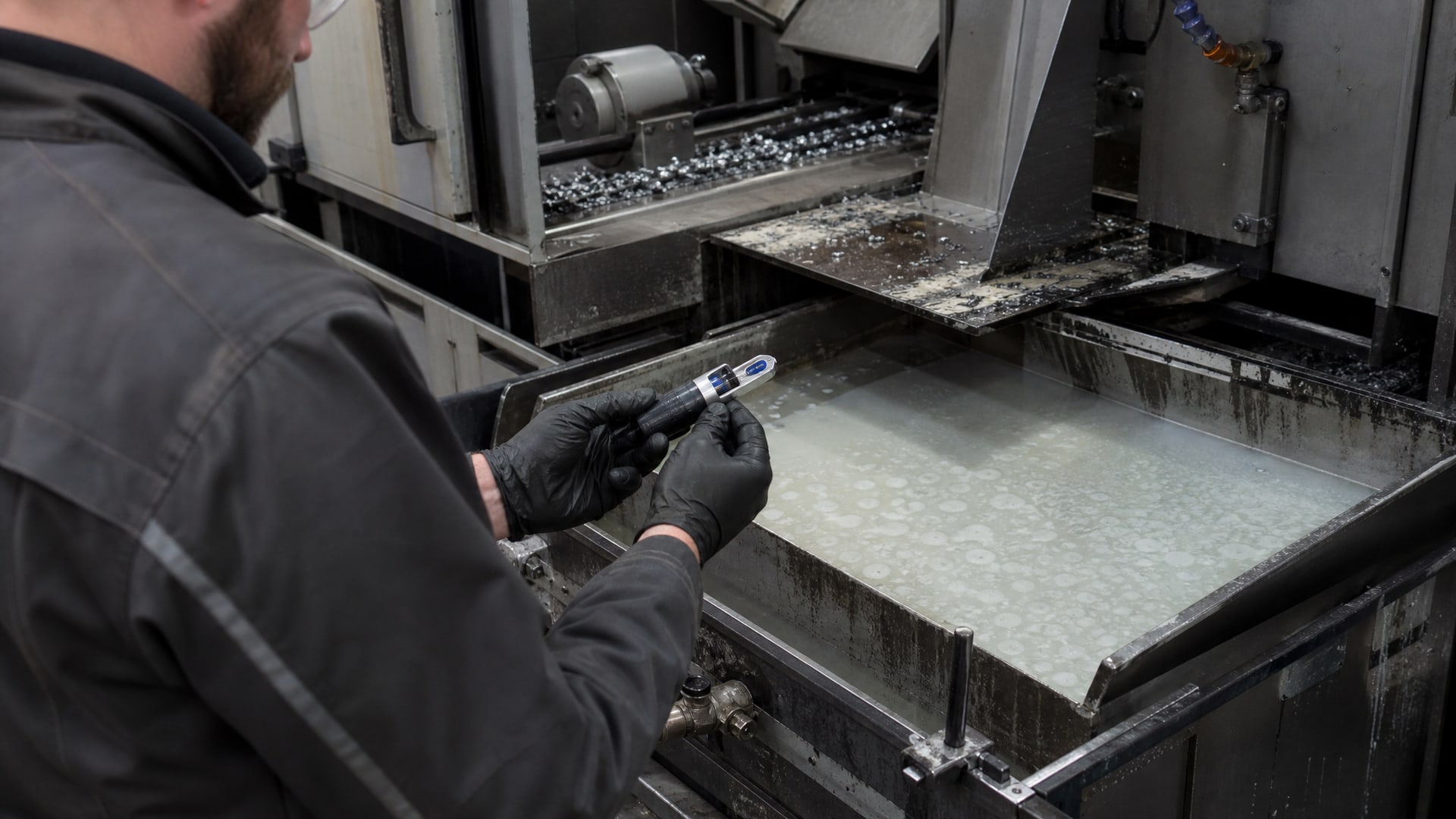

На производстве контроль концентрации СОЖ проводят ежедневно, обычно в начале смены.
Это не избыточная предосторожность, а необходимость: эмульсия меняет состав под воздействием воды, испарений, загрязнений и выноса жидкости на обработанные детали. За день-два концентрация может сместиться на 0,5–1%.
Норма допустимого отклонения концентрации от номинала составляет ±0,5%. Если результат замера выходит за эту границу, нужно откорректировать раствор:
Если концентрация ниже нормы (разбавлена), добавляют концентрат постепенно, перемешивая, и повторно измеряют через 15–20 минут.
Если выше нормы (слишком крепкая), обычно добавляют воду в таких же пропорциях.
Рабочий журнал контроля заполняют с указанием даты, времени, температуры при замере, результата по рефрактометру и введенных поправок. Этот журнал помогает заметить тренд: например, если концентрация падает на 0,3–0,5% каждый день, это сигнал, что нужна срочная замена эмульсии (в ней накопились продукты износа, или она загрязнилась).
Для точного контроля концентрации СОЖ на производстве инструмент выбирают по условиям работы. В цехах с постоянной температурой или в лабораториях используют точные рефрактометры с допуском ±0,1%. На участках, где рабочая зона прогревается неравномерно, рефрактометр с встроенной компенсацией температуры (АТС) дает автоматическую поправку - такие приборы удобнее, хотя и дороже.
На практике многие мастера не учитывают температурную поправку просто потому, что не знают точный алгоритм или считают ее маловажной.
Результат: концентрация дрейфует, качество обработки падает, и вину списывают на саму эмульсию.
Вот сценарий из реальной ремонтной мастерской: специалист каждое утро измеряет концентрацию СОЖ одним и тем же рефрактометром, но не калибрует его на дистиллированной воде (почти никогда не делает этого в спешке). Прибор за ночь охлаждается до 18 °C, а цех прогревается только к обеду. На показаниях это дает систематическую ошибку, и закупщик, глядя в журнал, видит якобы «стабильную концентрацию 9,8%», хотя на деле она колеблется между 9,5 и 10,2%.
Что изменилось: закупщик внедрил трехпунктный контроль. Во-первых, перед каждым анализом прибор калибруют на дистиллированной воде (это занимает 1–2 минуты, но гарантирует отсутствие дрейфа нуля). Во-вторых, все показания снимают при одной и той же температуре - прибор и проба лежат в комнате контроля при 20 ± 2 °C. В-третьих, если замер проводят вне этого коридора (например, на участке обработки), то сразу вычисляют поправку по таблице. Результаты стали воспроизводимы, и качество резания стабилизировалось.

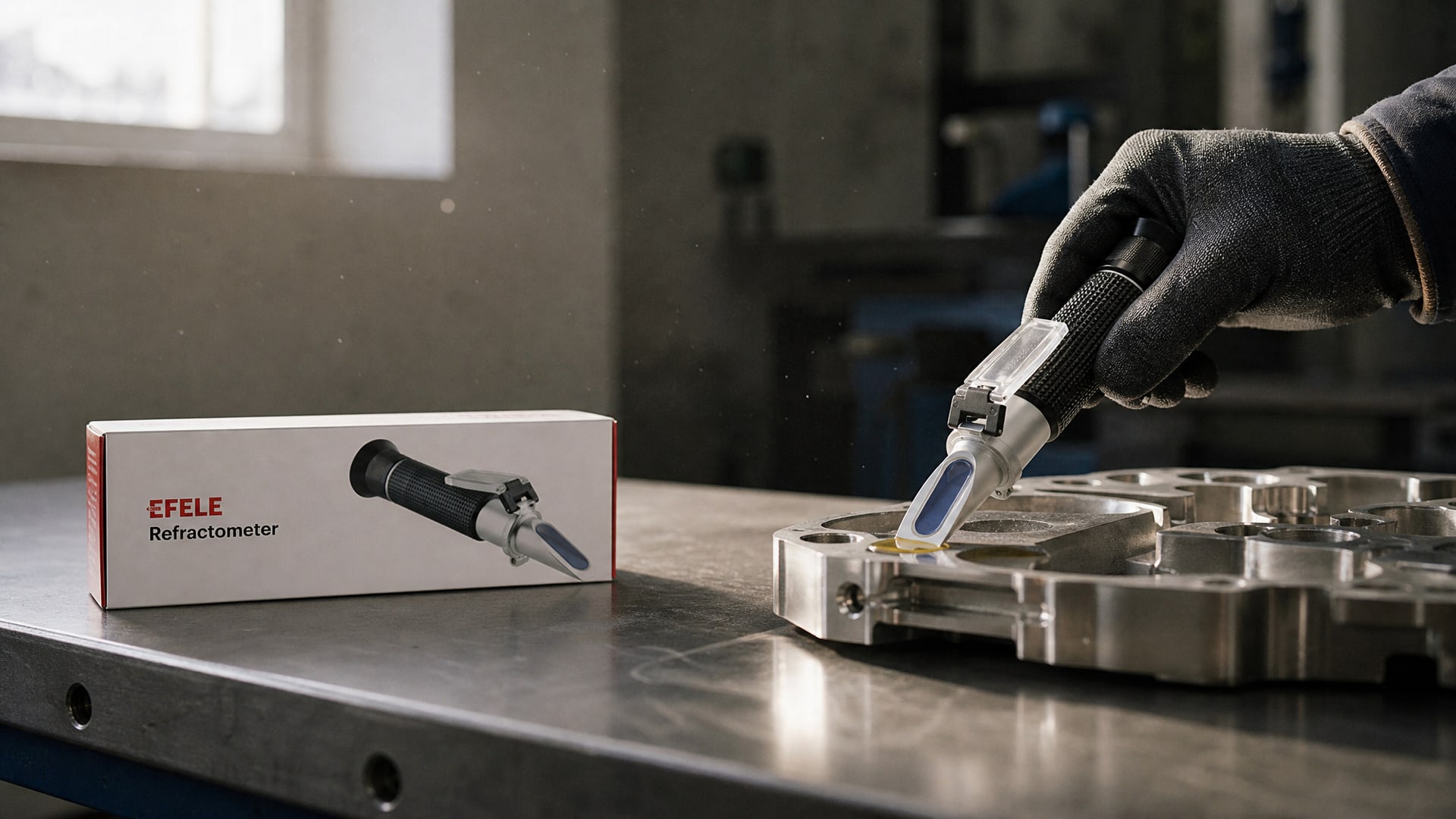

Для этого подходит EFELE Рефрактометр для СОЖ (Brix 0-20%), который калибруется быстро, имеет ясную шкалу и позволяет за несколько замеров выявить тренд отклонения. Итог: концентрация удерживается в поле ±0,3%, простои из-за плохого резания исчезли, инструмент служит дольше.
Ниже - справочная таблица, которую полезно повесить рядом с рефрактометром:
| Этап процесса | Требуемая температура | Действие | Допустимый интервал |
|---|---|---|---|
| Калибровка прибора на воде | 20 °C (стандартная) | Зафиксировать ноль по шкале | ±0,3 °C |
| Термостабилизация пробы | 20 °C | Дать пробе остыть или нагреться в помещении | ±5 °C (с поправкой) |
| Считывание показателя | 20 °C | Смотреть на границу света и тени на шкале | ±0,3 °C для максимальной точности |
| Пересчет в концентрацию | 20 °C как базис | Применить коэффициент рефракции производителя | Поправка 0,0002 на 1 °C отклонения |
Рефрактометр показывает показатель преломления, который напрямую зависит от температуры. Если вы измеряете при 15 °C, результат сместится на 0,001 в одну сторону, при 25 °C - на 0,001 в другую. После пересчета в концентрацию это дает погрешность 0,2–0,4%, которая накапливается день за днем. Стандартная температура 20 °C позволяет всем мастерам получать сопоставимые результаты.
Нет, прибор с АТС содержит термистор, который автоматически вводит поправку. Однако даже такой прибор нужно периодически проверять на калибровку, потому что датчик температуры может дрейфовать. Ручная поправка служит для контроля и для приборов без АТС.
Допускается диапазон 10–30 °C для воды при разведении. Однако после приготовления эмульсию нужно дать стабилизироваться в помещении при примерно 20 °C перед окончательным замером. Если разведение проведено горячей водой (30 °C), а замер сразу же - результат будет искажен на 0,002 по показателю преломления.
Первый знак - если на дистиллированной воде прибор показывает не ноль. Второй - если при повторном измерении одной и той же пробы за 5 минут результаты различаются на 0,2 и более. Третий - если концентрация вдруг скачком изменилась на 1% за день, хотя в эмульсию ничего не добавляли; это часто указывает на загрязнение линз прибора или сбой калибровки.
Ежедневный контроль - стандарт производств, использующих СОЖ на циркуляционных системах. На участках с ручным нанесением контроль можно проводить 2–3 раза в неделю. Однако если появились признаки деградации эмульсии (пена, неприятный запах, изменение цвета), замер делают немедленно, независимо от графика.
Стандартная температура 20 °C - это не произвольный выбор, а технологическая необходимость, которая позволяет получать воспроизводимые результаты контроля концентрации СОЖ. При отклонении от 20 °C каждый градус вносит поправку 0,0002 в показатель преломления, что трансформируется в ошибку концентрации на 0,2–0,4%. На производстве эта ошибка накапливается, нарушает режим резания и приводит к преждевременному износу инструмента.
Правильно организованный контроль требует: калибровки рефрактометра на дистиллированной воде перед каждым анализом, измерения при температуре 20 ± 0,3 °C (или с введением температурной поправки, если это невозможно), ежедневной проверки концентрации и ведения журнала результатов. Если концентрация отклоняется более чем на 0,5% от номинала, раствор корректируют добавлением концентрата или воды. Такой подход гарантирует стабильное качество обработки и минимизирует производственные отклонения.
