Оценка работоспособности оконной фурнитуры проходит через стандартизированную систему механических испытаний, где легкость хода и усилие открывания-закрывания измеряют в ньютонах и регистрируют в ходе многотысячных циклов нагружения. Смазка при этом - не самостоятельный объект испытания, а один из факторов, влияющих на показатели надежности оконного механизма. Эта статья разбирает, какие ГОСТы регламентируют процесс испытания фурнитуры с применением смазочных материалов, как проводят ресурсные тесты, какие цифры считаются допустимыми и на какие практические шаги опираются инженеры при подборе смазки для окон.
Материал полезен техническим специалистам, закупщикам и снабженцам, которые отвечают за обслуживание оконных блоков или подбирают материалы для производственных испытаний. Вы узнаете, как стандартизируют испытания фурнитуры, какие нормативы контролируют безотказность и ресурс, и как правильно применять смазку в ходе ресурсных тестов.
Испытания надежности и ресурса оконной фурнитуры проводят согласно ГОСТ 24033-2018 "Окна, двери, ворота.
Методы механических испытаний". Этот документ является базовым для оценки безотказности поворотных, откидных и поворотно-откидных устройств. Испытание выполняют до заданного числа циклов или до первого отказа, при этом образец осматривают через каждые 2500 циклов.
ГОСТ 30777-2023 "Устройства открывания оконных и дверных блоков. Технические требования и испытания" отсылает процедуру испытания надежности к методам, установленным ГОСТ 24033-2018. Это означает, что проверка легкости хода и усилия открывания-закрывания следует единой методологии для всех типов механизмов.
Для полных оконных блоков действует ГОСТ 30674-2023, который включает требования к сопротивлению статическим нагрузкам, эргономическим характеристикам и безотказности. Испытания по этому стандарту также проводят согласно методам ГОСТ 24033 и ГОСТ 30777.
Важно, что в найденной нормативной базе не существует отдельного ГОСТ, регламентирующего "смазку для оконной фурнитуры" как материал со специальными требованиями. Вместо этого стандарты на испытание фурнитуры допускают и регулируют применение смазки в ходе ресурсных тестов, чтобы условия испытания были максимально близки к практическому использованию окна в течение его срока службы.
Испытание на легкость хода и усилие открывания-закрывания проводят при стандартных микроклиматических условиях: температура 15–30 °C, относительная влажность воздуха 25–75%.
Эти параметры выбраны таким образом, чтобы исключить влияние резких температурных перепадов или избыточной влажности на результаты и обеспечить воспроизводимость испытания.
Усилие открывания и закрывания фурнитуры измеряется в ньютонах (Н) и регистрируется на специализированном испытательном оборудовании. Эргономические требования стандартов задают предельные значения этого усилия, чтобы окно можно было открывать без чрезмерного физического напряжения. Конкретные пороги зависят от типа механизма (поворотный, откидной, поворотно-откидной) и размера фурнитуры.

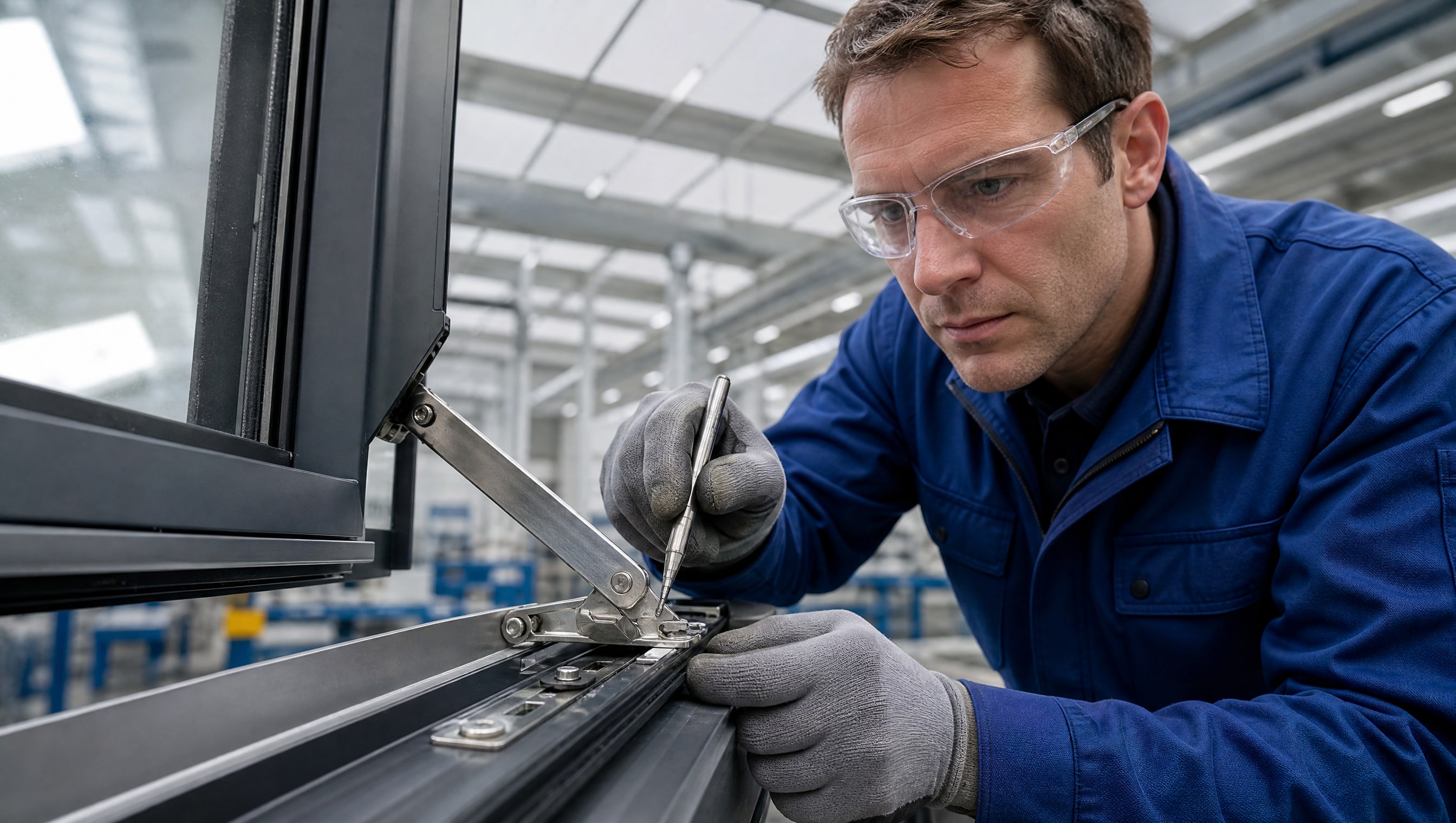

В ходе ресурсного испытания усилие контролируют и регистрируют регулярно. После каждых 2500 циклов нагружения механизм визуально осматривают, проверяют на наличие повреждений, коррозии, заедания или чрезмерного люфта. Если усилие возрастает или фурнитура начинает заедать, это служит сигналом о необходимости повторной смазки или регулировки согласно инструкции производителя.
Периодические проверки оконной фурнитуры на производстве, в сервисе или при контроле качества проводят 1 раз в 3 года, что соответствует требованиям ГОСТ 30777. Это означает, что в цехах или на объектах необходимо иметь план систематического обслуживания и иметь возможность быстро выполнить смазку, если измеренное усилие приближается к предельно допустимому значению.
Стандартные показатели ресурса оконной фурнитуры устанавливают исходя из типа устройства.
Поворотно-откидные механизмы должны обеспечивать безотказную работу не менее 20 000 + 1% циклов открывания-закрывания. Поворотные устройства рассчитаны на ресурс не менее 25 000 + 1% циклов. Этот стандарт отражает среднестатистический срок службы окна при условии регулярного обслуживания и правильного хранения смазочных материалов.
В ходе ресурсного испытания по ГОСТ 24033-2018 смазывание фурнитуры допускается проводить во время испытания в соответствии с указаниями производителя по техническому обслуживанию. Практика показывает, что смазку фурнитуры повторяют через каждые 2500 циклов нагружения. Это означает, что для отработки полного ресурса поворотного устройства (25 000 циклов) потребуется 10 операций смазки на протяжении всего испытания.
Интервал в 2500 циклов выбран не случайно: он соответствует времени, через которое смазка под действием фрикционного нагрева, окисления и вибрационного выдавливания начинает деградировать и теряет свои противоизносные свойства. После каждого цикла смазки механизм открывают-закрывают несколько раз вхолостую, чтобы состав равномерно распределился по рабочим поверхностям и вытеснил излишки.
Если в ходе испытания зафиксирован преждевременный отказ (например, заедание, чрезмерное возрастание усилия или разрушение детали), тестирование прекращают и проводят дефектацию. Это позволяет выявить, был ли отказ вызван неправильной смазкой, попаданием грязи, производственным дефектом детали или нарушением геометрии механизма при его установке.
Хотя специального ГОСТ на "смазку для оконной фурнитуры" не существует, качество смазочных материалов в целом регламентируется ГОСТ 9490-75.
Этот стандарт определяет методы испытания жидких и пластичных смазок по трибологическим характеристикам: несущей способности, предельной нагрузочной способности, противоизносным и противозадирным свойствам.
В ГОСТ 9490-75 нагрузка в испытании выражается в ньютонах (кгс), а критерием оценки служит средний диаметр пятен износа на шариках или стальных образцах в четырехшариковой машине трения. Этот метод позволяет быстро отбраковать смазки, которые не обеспечивают защиту от абразивного и окислительного износа. Хотя прямого соответствия между результатами четырехшариковой машины и ходом оконной фурнитуры нет, стандарт гарантирует, что смазка, прошедшая ГОСТ 9490-75, обладает минимально необходимыми защитными свойствами.
При выборе смазки для оконной фурнитуры инженеры обращают внимание на следующие характеристики: совместимость с материалами пластмасс и эластомеров (особенно если окно содержит резиновые уплотнители), стабильность в диапазоне 15–30 °C, отсутствие коррозионной активности по отношению к алюминию или стали, а также низкую испаряемость. Для оконной фурнитуры на пластиковых окнах критична морозостойкость: смазка должна сохранять текучесть при снижении температуры, чтобы не затруднять открывание-закрывание в зимних условиях. В таких случаях применяют силиконовые или специально подготовленные синтетические составы.
Для обеспечения легкости хода и снижения усилия при эксплуатации оконной фурнитуры, особенно в условиях низких температур, рекомендуется использовать морозостойкие смазки, совместимые с пластмассами и эластомерами. На производственных участках и в ремонтных службах распространена практика применения тонких пленочных составов, которые не накапливают пыль и не требуют частого переподнесения смазки.

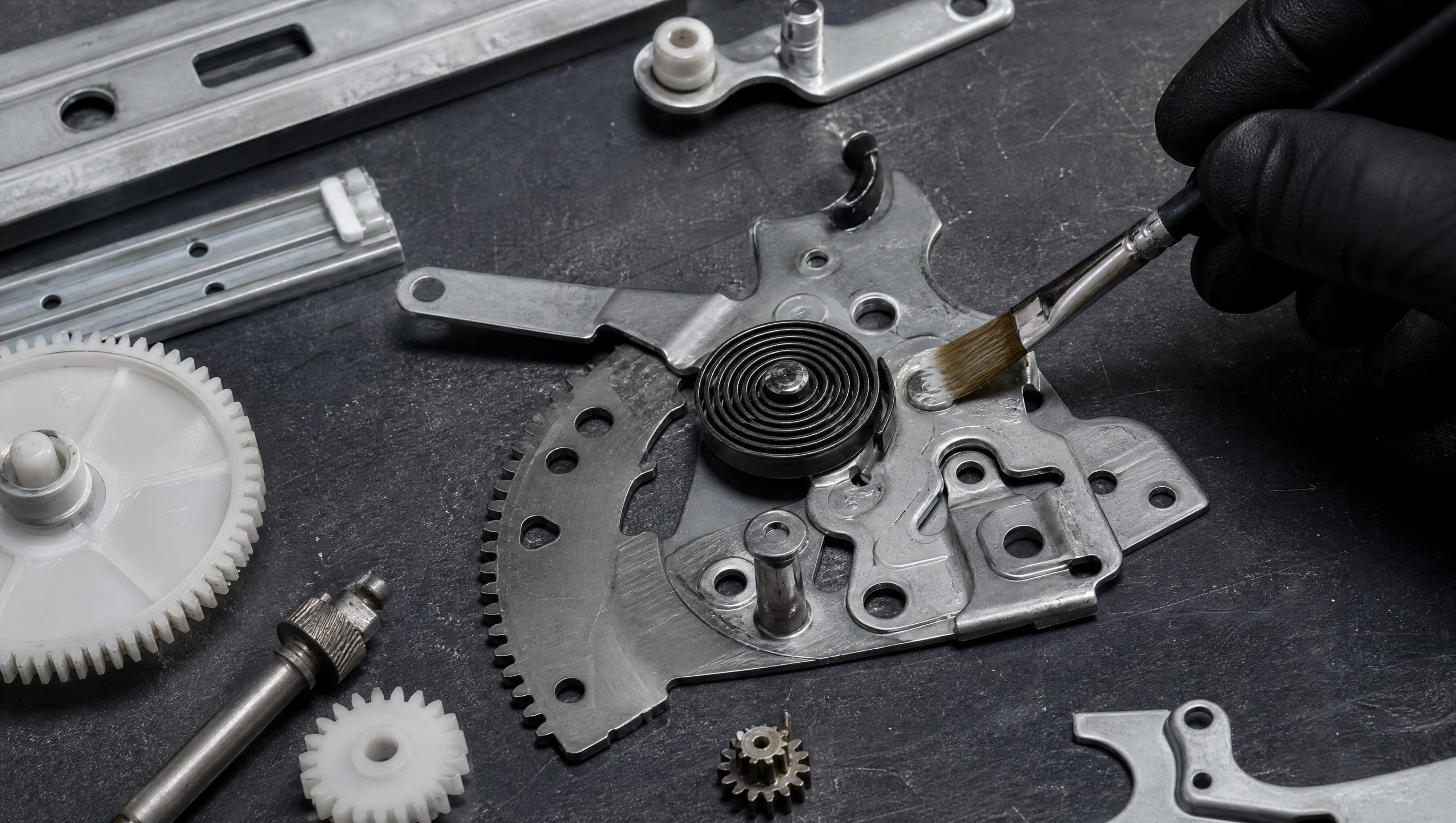

Перед нанесением смазки фурнитуру необходимо тщательно очистить от пыли, грязи и остатков предыдущей смазки.
Пренебрежение этим этапом приводит к тому, что новая смазка смешивается с абразивными частицами и превращается в полировальную пасту, которая ускоряет износ поверхностей вместо их защиты. Очистку проводят мягкой щеткой, сухой тканью или слегка влажной тряпкой (в зависимости от степени загрязнения).

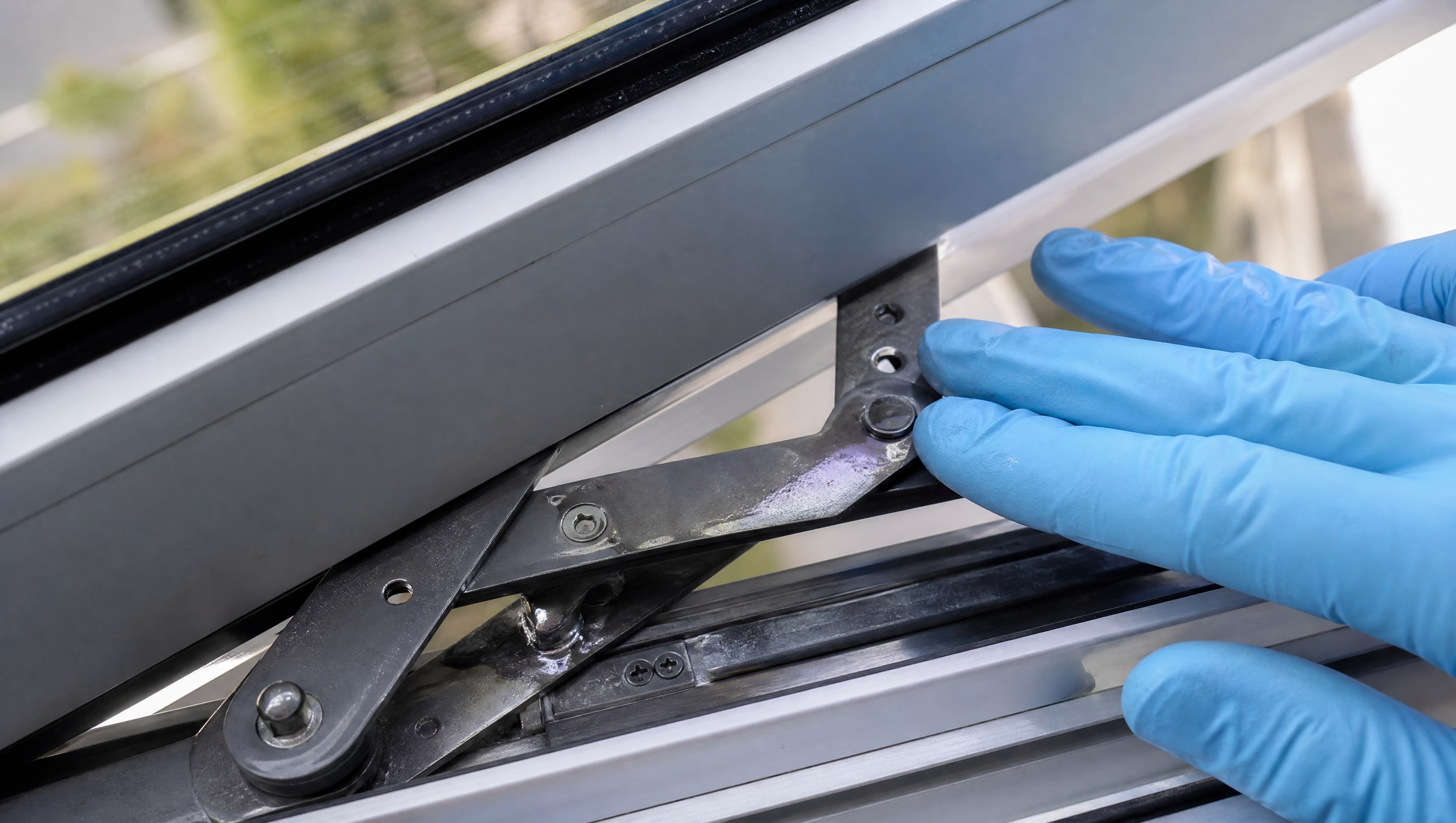

Смазку рекомендуют наносить точечно и тонким слоем в следующие места: - в петли -1–2 капли или короткий спрей; - на цапфы и шток управляющего механизма - тонкий слой; - на ролики и направляющие - осторожно, чтобы избежать попадания в уплотнители.
Избыток смазки нежелателен: он собирает пыль, затемняет прозрачные элементы фурнитуры и может привести к заклиниванию механизма. Если смазка вытекла или образовалась капля, ее удаляют салфеткой сразу после нанесения, но не протирают чистой тканью весь механизм (так сотрется необходимая пленка). После нанесения окно следует несколько раз открыть и закрыть вхолостую, чтобы распределить состав по рабочим поверхностям.
Для оконной фурнитуры на пластиковых окнах важно избегать попадания смазки на резиновые уплотнители и прокладки, поскольку некоторые составы вызывают их разбухание. По этой же причине не рекомендуется использовать животные и растительные масла как постоянное решение: они быстро густеют, окисляются и притягивают грязь. Частота обслуживания обычно составляет 1–2 раза в год (весной и осенью); при высокой запыленности или расположении окна на солнечной стороне фасада интервал сокращают до 6 месяцев.
Хотя стандарты испытания (ГОСТ 24033, ГОСТ 30777) разделяют понятия "смазка" и "регулировка", на практике эти два процесса часто проводят одновременно.
По ГОСТ 24033-2018 смазывание и регулировку фурнитуры испытательного образца допускается проводить во время испытания в соответствии с указаниями производителя по техническому обслуживанию.
Регулировка включает проверку и подстройку люфтов в шарнирах, натяга пружин, соосности ролико-винтовых механизмов и прижима створки к раме. Если люфты чрезмерны или ролики смещены, то даже при хорошей смазке усилие открывания-закрывания будет нестабильным и может превысить допустимые пределы. Наоборот, если механизм отрегулирован правильно, но смазка стара или содержит абразивные примеси, трение возрастает и ведет к ускоренному износу.
Таким образом, испытание фурнитуры по ГОСТу проверяет систему в целом: как фурнитуру работает при условии, что она установлена правильно и обслуживается согласно рекомендациям. Если в ходе ресурсного теста усилие открывания резко возросло, необходимо провести диагностику - определить, что произошло: деградация смазки, нарушение регулировки, попадание грязи или дефект детали.
Отдельного ГОСТ на "смазку для оконной фурнитуры" не существует. Испытания фурнитуры проводят по ГОСТ 24033-2018 и ГОСТ 30777-2023, которые допускают применение смазки в ходе ресурсных тестов согласно указаниям производителя. Качество самой смазки оценивают по ГОСТ 9490-75 (трибологические характеристики).
Легкость хода (усилие открывания-закрывания) измеряется в ньютонах (Н). Это усилие регистрируется специализированным испытательным оборудованием на разных стадиях ресурсного теста - обычно через каждые 2500 циклов открывания-закрывания, когда проводят визуальный осмотр и повторную смазку фурнитуры.
Интервал в 2500 циклов - это эмпирически выбранное время, через которое смазка деградирует под действием фрикционного нагрева, вибраций и контакта с кислородом. Повторное нанесение смазки после 2500 циклов позволяет поддерживать противоизносные и противозадирные свойства на протяжении всего ресурса фурнитуры.
По ГОСТам поворотно-откидные устройства должны обеспечивать не менее 20 000 + 1% циклов, поворотные - не менее 25 000 + 1% циклов. Один цикл - полное открывание и закрывание окна. При интенсивном использовании этот ресурс может быть пройден за несколько лет.
Да. Если смазка нанесена на загрязненную поверхность, содержит абразивные примеси, или если использован материал, несовместимый с пластмассами и уплотнителями, то ускоряется износ деталей, возрастает трение и может произойти заедание механизма. По этой причине стандарты требуют регулярного контроля и смазки в ходе ресурсных испытаний.
Методика испытаний оконной фурнитуры на легкость хода и усилие открывания-закрывания в ньютонах определена ГОСТ 24033-2018 и ГОСТ 30777-2023. Испытания проводят при стандартных условиях (15–30 °C, 25–75% влажности), регистрируя усилие и состояние механизма через каждые 2500 циклов нагружения. Смазка при этом не является самостоятельным объектом испытания, но ее применение строго регламентировано: допускается проводить смазывание согласно указаниям производителя в ходе испытания. Стандартный ресурс поворотно-откидной фурнитуры -20 000 циклов, поворотной -25 000 циклов.
Для практического применения закупщикам и техническим специалистам следует учитывать, что смазка должна быть совместима с материалами пластмасс и эластомеров, сохранять текучесть при низких температурах, не содержать абразивных примесей и наноситься тонким слоем после очистки фурнитуры от пыли. Периодический контроль работоспособности оконной фурнитуры (1 раз в 3 года) поддерживает ее в стабильном состоянии и предотвращает преждевременный отказ. При возникновении проблем с ходом окна рекомендуется провести диагностику: проверить регулировку механизма, убедиться в качестве и совместимости смазки, а также исключить попадание грязи и коррозионных факторов.
