Триботехнические испытания - это основной инструмент для оценки фрикционно-износных характеристик материалов и покрытий до их применения в реальных машинах и узлах. Стандарт ASTM G99 определяет метод лабораторного испытания на износ и трение с использованием схемы pin-on-disk (штифт или шарик, скользящий по вращающемуся диску). Эта методика позволяет быстро получить сравнительные данные о поведении материальной пары в условиях сосредоточенного контакта, что критично для выбора смазок, покрытий и конструкционных материалов на этапе разработки и входного контроля. В статье разберем структуру испытаний, типичные режимы, как интерпретировать результаты и на какие ограничения стоит обратить внимание при переносе выводов в производство.
Эта информация полезна инженерам-трибологам, конструкторам и закупщикам промышленного сектора, которые отвечают за выбор материалов, смазок и защитных покрытий для узлов трения.

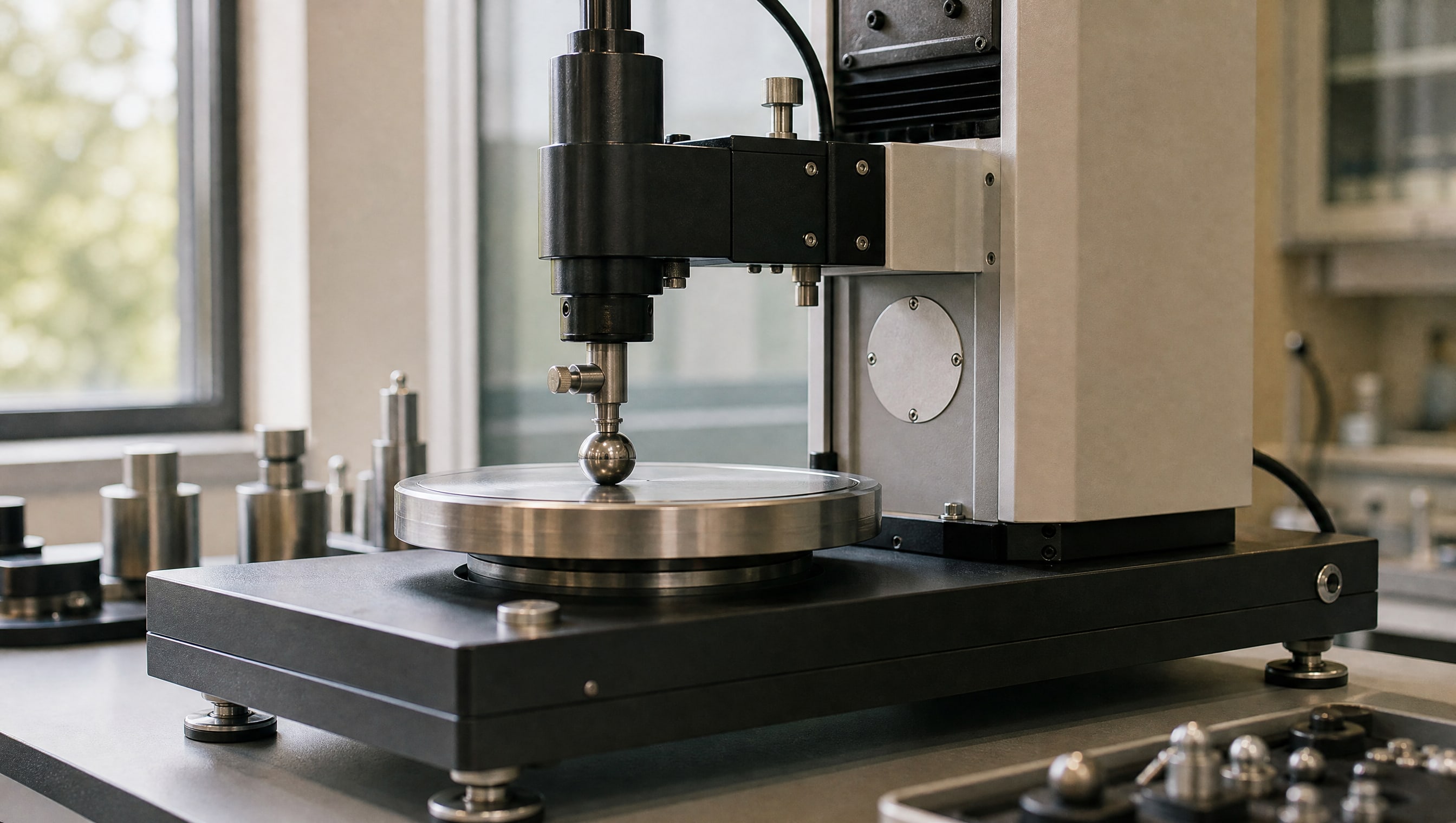

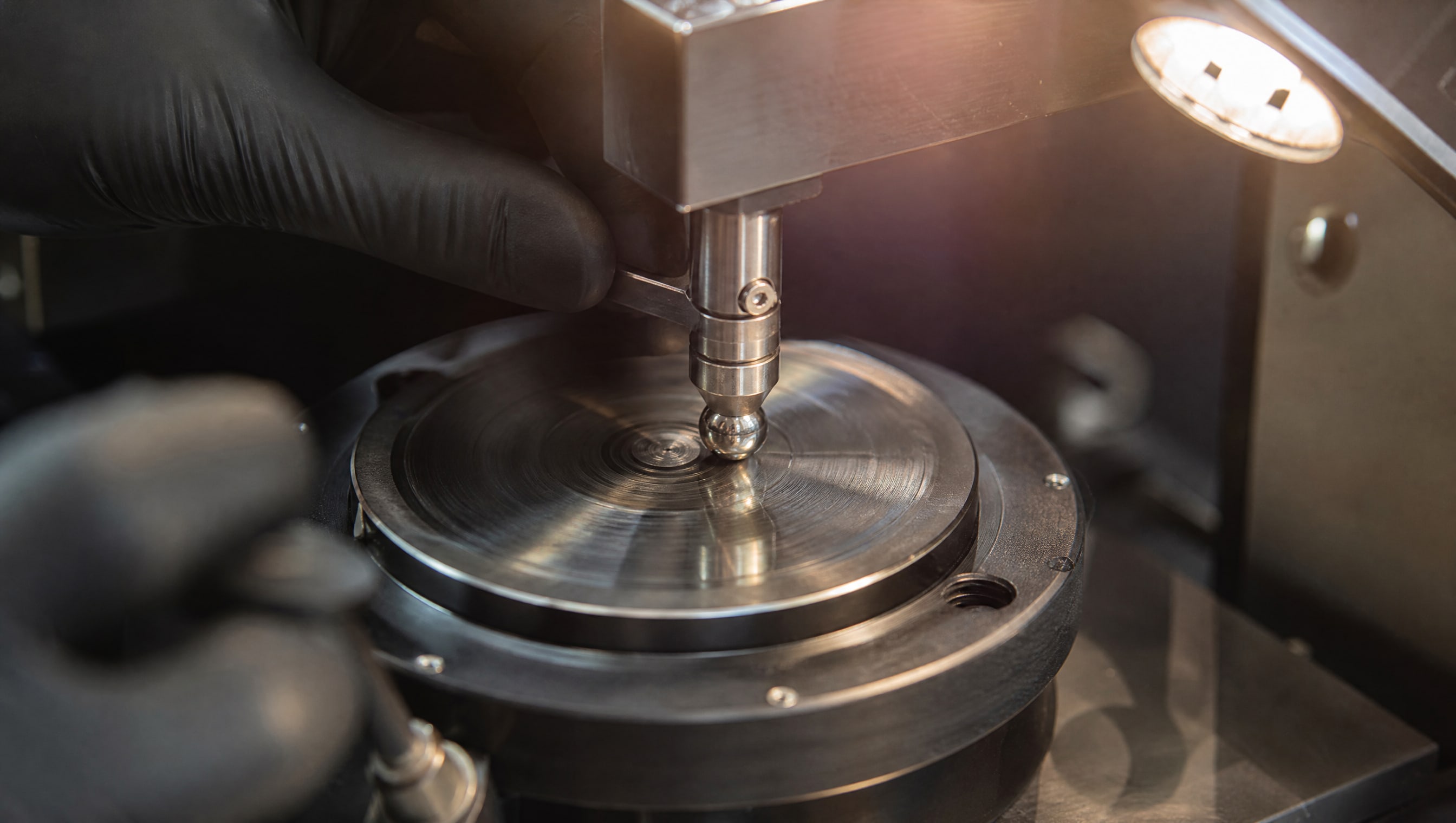

ASTM G99 используется для быстрой лабораторной оценки износа и трения при скольжении одного материала (штифта или шарика) по поверхности вращающегося диска.
Метод относится к семейству стандартизированных схем испытаний, где также встречаются ASTM G77 (блок по кольцу), ASTM G133 (возвратно-поступательное движение) и ASTM D4172 (четырехшариковый тест). Именно сосредоточенный контакт в схеме pin-on-disk позволяет получить воспроизводимые данные на малых образцах без длительной приработки.
Практическое применение ASTM G99 охватывает входной контроль покрытий (в том числе DLC), сравнение смазочных материалов, подбор антифрикционных пар для точных узлов и экспресс-оценку совместимости материалов. Результаты используют не для прямого прогноза ресурса, а для ранжирования образцов по фрикционно-износным свойствам и выявления критических зон режима (скорость, давление, среда), где материальная пара теряет работоспособность.

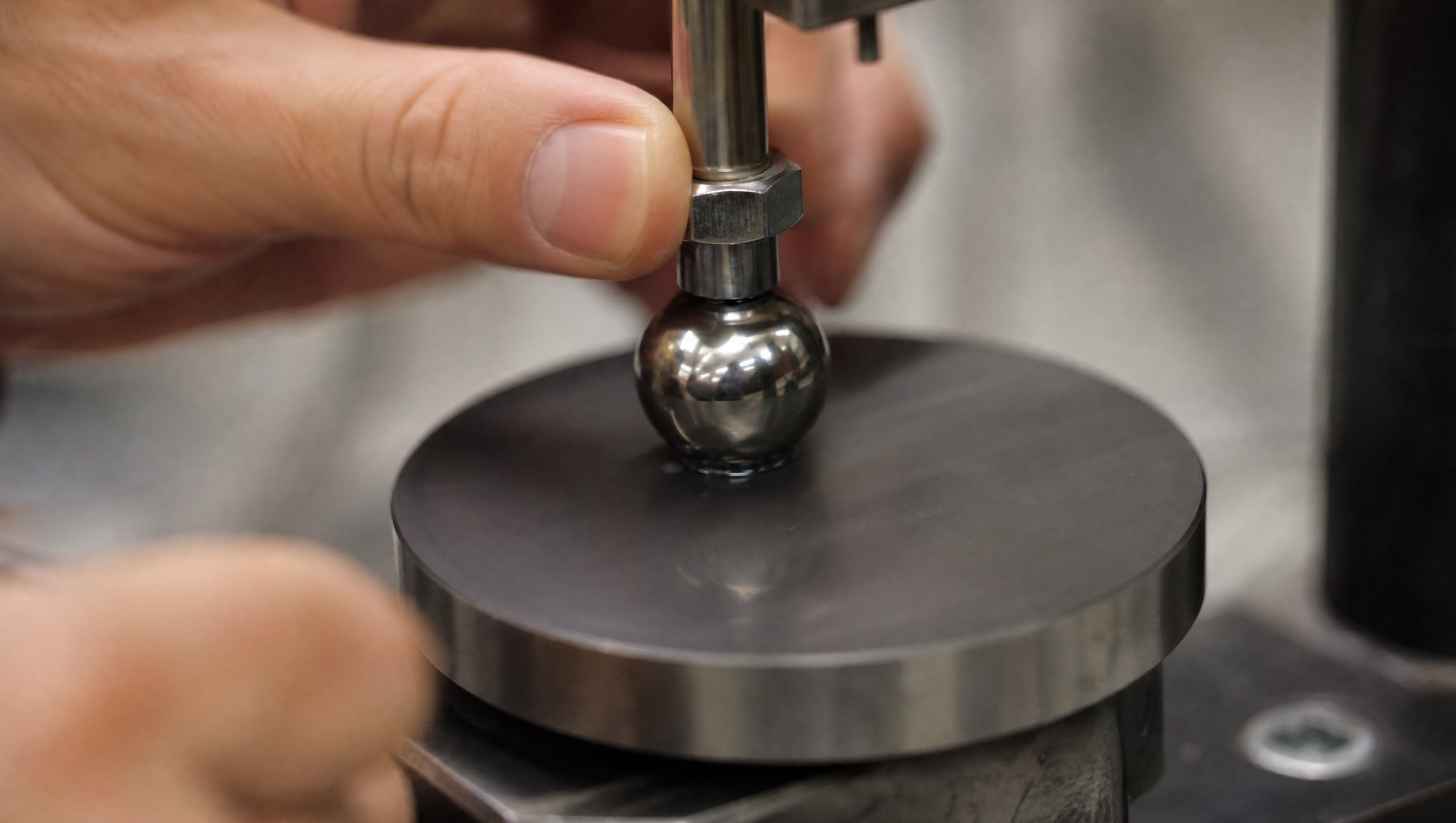

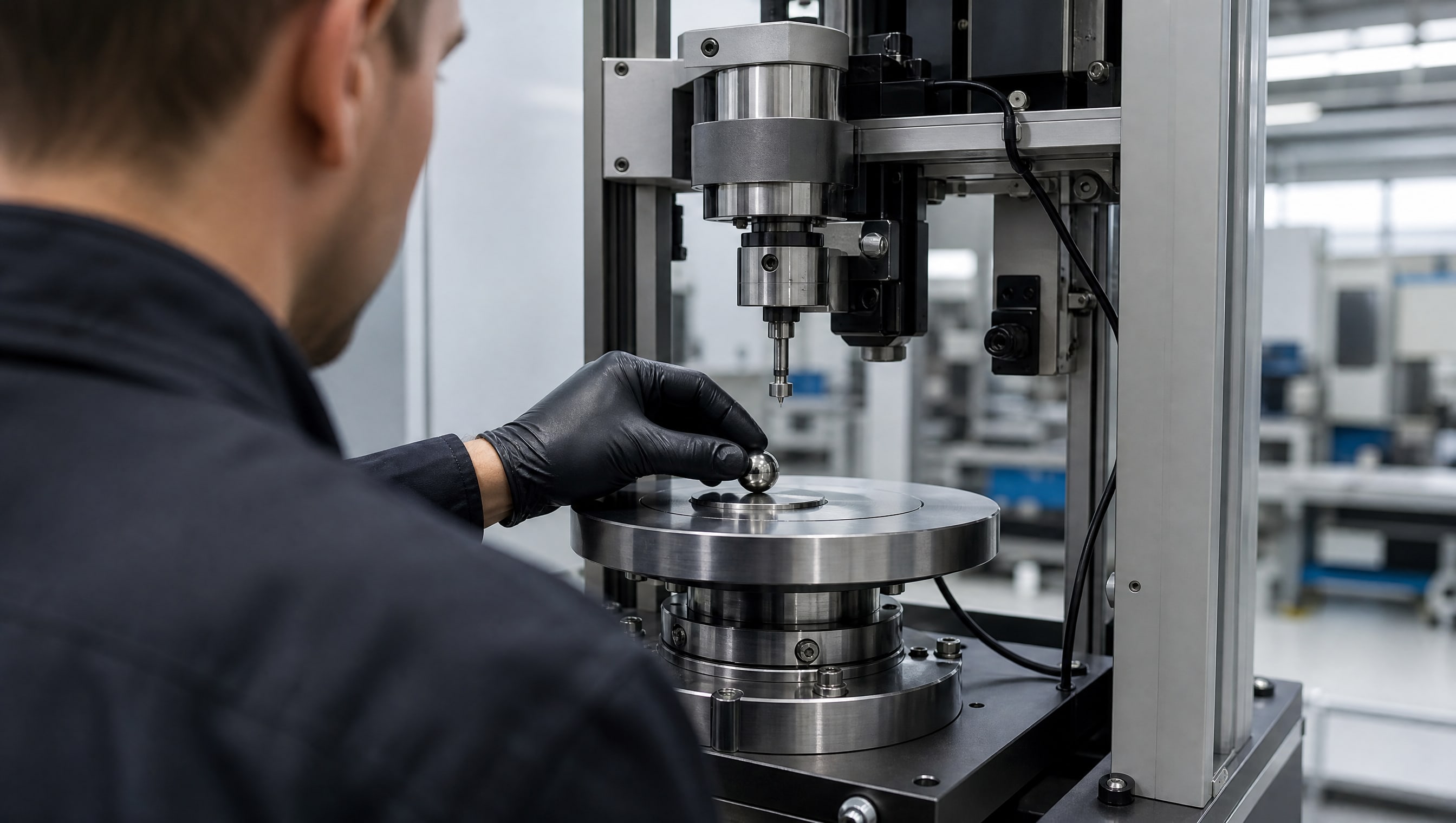

В стандартной конфигурации ASTM G99 используется диск диаметром 80 мм и толщиной 0,8 мм, на поверхность которого прижимается сферическое контртело диаметром 10 мм. Контртелом обычно служит стальной шарик (например, AISI 430) с шероховатостью поверхности Ra = 0,5 мкм. На диск наносят тонкую пленку смазки (например, 0,25 г пластичной смазки) или твердое покрытие (толщина 25 ± 5 мкм для антифрикционных слоев).
Критически важна подготовка образцов: геометрия контртела, чистота поверхности диска и его шероховатость напрямую влияют на воспроизводимость результатов. Любое отклонение в допусках приводит к смещению коэффициента трения и интенсивности изнашивания. Поэтому перед испытанием образцы должны быть промеры, очищены и задокументированы.
Типовой режим ASTM G99 включает:
Скорость скольжения: 0,8 м/с
Нормальная нагрузка: 23 Н
Общий путь трения: 2880 м
Частота вращения диска: 310 об/мин
Температура и влажность среды: контролируются, чтобы исключить влияние климата на результат
Эти параметры выбраны так, чтобы за разумное время (обычно 1-2 часа) получить достаточный износ и стабильное значение коэффициента трения. При этом путь трения достаточно длинный, чтобы материальная пара прошла приработку и вышла в устойчивое состояние.
В процессе испытания датчик силы непрерывно регистрирует тангенциальную силу трения, от которой автоматически вычисляется коэффициент трения μ = Fтрения / Fнормальная. После завершения цикла на поверхностях образцов измеряют линейный износ (глубину износных следов), а затем рассчитывают интенсивность изнашивания по формуле:
I = h / L
где h - глубина износа (объем или линейный размер), L - путь трения. Полученное значение интенсивности показывает, насколько интенсивно материальная пара теряет вещество при данных условиях.
Одна из ключевых причин выбора сосредоточенного контакта в ASTM G99 - снижение влияния неточности установки образцов на окончательный результат.
В отличие от полноразмерных ресурсных тестов, где даже небольшой перекос ведет к неравномерному износу, схема шар-диск обладает встроенной нечувствительностью к малым геометрическим погрешностям.
Однако воспроизводимость требует строгой стандартизации:
Все образцы должны быть изготовлены из одного материала с одинаковыми допусками по размерам и шероховатости
Контртело (шарик) должно быть одного типоразмера и степени твердости
Оборудование должно быть откалибровано: проверена нагрузка, скорость вращения, датчик силы
Окружающая среда (температура 20–25°C, влажность 45–65%) должна быть стабильна
Рекомендуется проводить не менее 3–5 повторных испытаний на каждом образце или материальной паре и использовать статистическую обработку результатов
Такой подход гарантирует, что результаты можно повторить в другой лаборатории при соблюдении тех же условий и защитить их при экспертизе или публикации.
DLC-покрытия (diamond-like carbon) привлекают внимание благодаря высокой твердости и низкому коэффициенту трения, но их фрикционно-износные свойства сильно зависят от условий испытания.
Стандарт ASTM G99 позволяет быстро оценить покрытие и сравнить его с базовым материалом или конкурирующими вариантами.
При испытании DLC по схеме шар-диск учитывают, что:
Толщина покрытия критична: слой 25 ± 5 мкм обеспечивает достаточную защиту, но его износостойкость зависит от подложки и адгезии
Контртело (обычно стальной шарик) подбирается в соответствии с назначением: для общих испытаний используют сталь AISI 430, для специальных задач - другие материалы
Нагрузка и скорость скольжения подбираются исходя из предполагаемых условий эксплуатации узла
Коэффициент трения DLC обычно находится в диапазоне 0,1–0,3 в зависимости от режима, среды и толщины покрытия
Важно понимать, что результаты по DLC на одной машине и при одних режимах нельзя напрямую переносить на другие условия. Если узел будет работать под высокой нагрузкой или высокой скоростью, нужна отдельная серия испытаний при соответствующих параметрах. Во многих случаях вместо твердого покрытия используют жидкие антифрикционные средства: например, MODENGY 1001 применяют на участках, где холодный пуск или фреттинг приводят к окислению и выкрашиванию покрытия, - такой подход позволяет комбинировать механическую защиту с химической.
Результаты ASTM G99 дают два основных параметра: коэффициент трения (μ) и интенсивность изнашивания (I).
Оба показателя имеют смысл только в контексте конкретного режима, материалов и среды испытания.
Коэффициент трения, полученный по ASTM G99, отражает фрикционное поведение материальной пары в начальной фазе скольжения и после приработки. Если в процессе испытания μ стабилизируется, это говорит о том, что пара вышла в устойчивый режим. Колебания μ или его рост указывают на прогрессирующий износ, адгезивное схватывание или химические реакции между материалами.
Однако одинаковый коэффициент трения не гарантирует одинаковую работоспособность в машине. Например, два материала могут иметь μ = 0,15, но при этом один из них будет медленнее изнашиваться, а другой - накапливать тепло на участках концентрации нагрузки.
Интенсивность изнашивания I - это отношение объема (или линейного размера) потерянного вещества к пройденному пути трения. Низкое значение I (например, 10⁻⁵ мм³/м) говорит об устойчивости материальной пары к износу. Высокое значение (10⁻³ мм³/м и выше) указывает на интенсивное разрушение поверхности, что может быть приемлемо только для короткоживущих участков или быстротекущих процессов.
Главное ограничение: результаты ASTM G99 - это лабораторные данные в условиях сосредоточенного контакта, а не реальная работа узла. При переносе выводов в производство следует учитывать:
Геометрия контакта в реальном узле может быть распределенной (например, направляющая скольжения с линейным контактом), а не сосредоточенной
Динамика нагрузки в машине часто пульсирующая или ударная, тогда как ASTM G99 дает квазистатическую нагрузку
Температура в реальном узле может значительно превышать температуру лабораторного испытания из-за концентрации тепла
Наличие загрязнений, воды или других сред в эксплуатации не моделируется в стандартном испытании
Поэтому ASTM G99 рассматривается как первый этап, дающий ориентировочные рекомендации. Если нужны граничные режимы работоспособности (скорость, нагрузка, температура), проводят серию испытаний с варьированием этих параметров, строят зависимости и выявляют критические точки.
Согласно методике рационального цикла испытаний (в том числе описанной в ГОСТ 30480), лабораторные триботехнические испытания включены как обязательный начальный этап.
После ускоренных лабораторных тестов по ASTM G99 и другим схемам следуют промежуточные полустендовые испытания и, наконец, ресурсные тесты на реальном оборудовании.
Такой каскадный подход позволяет:
Быстро отсеять несовместимые материальные пары на ранней стадии
Сравнить несколько вариантов и выбрать наиболее перспективные
Предварительно определить режимные границы совместимости
Сэкономить время и деньги на полномасштабных ресурсных тестах
Схема pin-on-disk в ASTM G99 выбрана именно потому, что она уменьшает влияние конструктивных погрешностей, сокращает длительность приработки и ускоряет получение воспроизводимых результатов. Это делает ее удобным инструментом для входного контроля и сравнительной оценки смазочных материалов и покрытий.
Когда вы обращаетесь в лабораторию с запросом на проведение испытаний по ASTM G99, убедитесь, что в техническом задании указаны:
Материал диска и контртела
Точная нагрузка (Н) и скорость скольжения (м/с)
Путь трения (м) или длительность испытания (часы)
Условия среды (сухое воздействие, масляная ванна, водный раствор и т. д.)
Требование к количеству повторов (минимум 3)
Нужны ли дополнительные режимы (варьирование нагрузки или скорости)
Таким образом, вы получите результаты, сравнимые с другими измерениями и применимые для вашего конкретного узла.
В отчете должны быть указаны:
Таблица исходных параметров образцов (размеры, шероховатость, вес)
График коэффициента трения μ(t) во времени испытания
Финальные значения μ и его разброс между повторами
Линейный износ диска и контртела
Рассчитанная интенсивность изнашивания (I)
Фотографии износных следов на образцах (для визуальной оценки механизма износа)
Если результаты между повторами сильно разбросаны (более 20% разброс по μ или I), это может указывать на погрешность установки, плохую подготовку образцов или нестабильность окружающей среды.
В практической трибологии эти названия часто используют как синонимы. ASTM G99 - это именно стандартизированный pin-on-disk, где фиксированы параметры: диск 80 мм, шарик 10 мм, нагрузка, скорость и путь трения. Нестандартные pin-on-disk-установки могут использовать другие размеры и режимы, но они не будут соответствовать ASTM G99 и результаты нельзя сравнивать с каталогными данными.
Сравнение возможно только если обе лаборатории использовали одинаковые материалы образцов, геометрию контртела, нагрузку, скорость, путь трения, среду и условия окружающей среды. На практике это означает, что нужно запросить полный протокол испытания с указанием всех параметров. Даже небольшое отклонение (например, шероховатость диска или температура воздуха) может сместить результаты.
Прямой прогноз невозможен. ASTM G99 дает ориентировочное сравнение материальных пар в лабораторных условиях. Для реального прогноза нужно провести серию режимов (нагрузка, скорость, температура), построить зависимости границ работоспособности и затем перенести их на реальный узел с учетом его геометрии, динамики нагрузки и температурного режима.
Для лабораторных испытаний износа также применяют ASTM G77 (блок по кольцу), ASTM G133 (возвратно-поступательное движение) и ASTM D4172 (четырехшариковый тест). Выбор схемы зависит от целей: pin-on-disk хорош для сравнения материалов с сосредоточенным контактом, а block-on-ring - для моделирования распределенного контакта.
Стандарт ASTM G99 не привязан к конкретному бренду машины. Важны точность регулировки нагрузки и скорости, стабильность температуры, качество датчика силы и воспроизводимость результатов. Оборудование должно быть откалибровано и иметь свидетельство аккредитации лаборатории.
ASTM G99 - это ключевой инструмент для быстрой лабораторной оценки фрикционно-износных свойств материальных пар в схеме сосредоточенного контакта (шар-диск). Стандарт позволяет получить воспроизводимые данные о коэффициенте трения и интенсивности изнашивания, которые служат основой для ранжирования смазок, покрытий и конструкционных материалов. Типовой режим использует диск диаметром 80 мм, шарик 10 мм, нагрузку 23 Н, скорость скольжения 0,8 м/с и путь трения 2880 м, что обеспечивает получение результатов за 1-2 часа при достаточной стабильности коэффициента трения.
Главное ограничение: результаты ASTM G99 - это лабораторные сравнительные данные, а не прямой прогноз эксплуатационного ресурса детали. Для надежного переноса выводов в производство рекомендуется проводить серию испытаний при варьировании нагрузки, скорости и температуры, выявлять критические точки и затем адаптировать полученные границы к конкретной геометрии и динамике реального узла. При заказе испытаний убедитесь, что техническое задание содержит все параметры режима, материалы образцов и требуемое количество повторов, чтобы результаты были сравнимы и защищаемы в производстве.
