Пружины в механизмах выбора передач, подвеске и других узлах работают в жестких условиях: постоянные удары, вибрация, перепады температур и, главное, контакт с пылью и грязью. Грязь не просто портит внешний вид - она скрывает ржавчину, трещины и дефекты защитного покрытия, которые могут привести к отказу пружины прямо во время эксплуатации. Поэтому выбор смазки механизмов и методика испытания пружин на фоне загрязнения становятся критичными для надежности оборудования.
Статья разберет, как инженеры и закупщики проверяют пружины после воздействия грязи, какие параметры измеряют, какие стандарты используют и как смазка влияет на долговечность пружины в загрязненной среде. Материал полезен для технических специалистов, которые отвечают за качество узлов трансмиссии, подвески и механизмов выбора передач.
Грязь - враг объективной оценки состояния пружины.
Пыль, влага, абразивные частицы и соли создают слой, сквозь который невозможно увидеть даже крупные дефекты. Например, под слоем грязи может скрываться начальная коррозия (белый налет на стали) или микротрещины, которые при нагрузке быстро разрастаются.

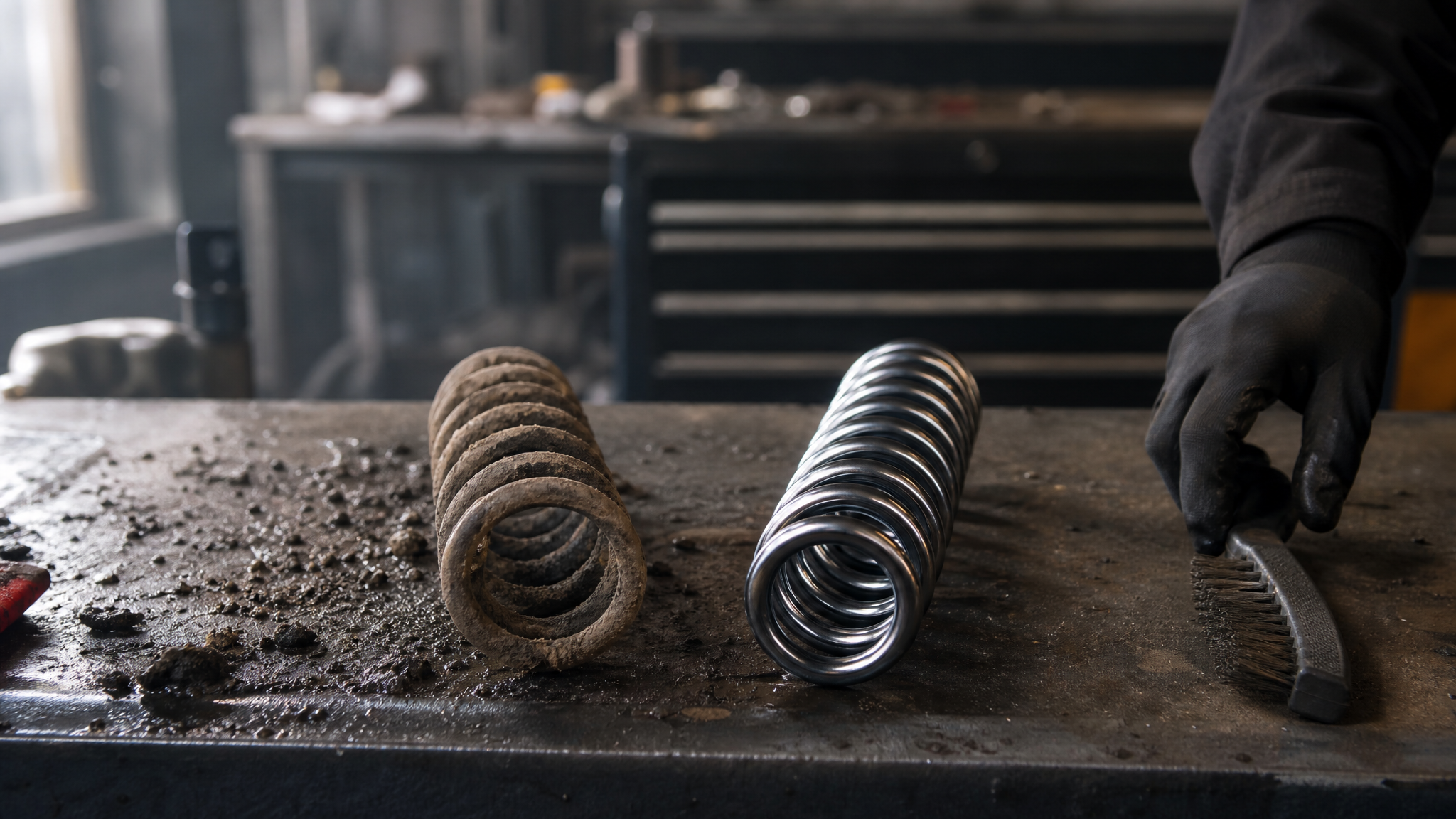

Перед началом любых измерений пружину очищают щеткой по металлу и растворителем до чистой поверхности. Это не просто косметическая процедура - это обязательный этап, потому что недопустимо оценивать геометрию, остаточную деформацию или состояние покрытия через загрязнение.
Грязь также ускоряет разрушение защитного слоя. Если пружина покрыта краской, цинком или другим покрытием, абразивные частицы при вибрации действуют как полировка - они отслаивают защитный слой, создают пористость и неравномерность. Именно поэтому при контроле пружин, прошедших испытания в грязной среде, особое внимание уделяют целостности и равномерности покрытия.
Методика тестирования пружин на износостойкость начинается с измерения геометрических параметров и контроля нагрузочных характеристик.

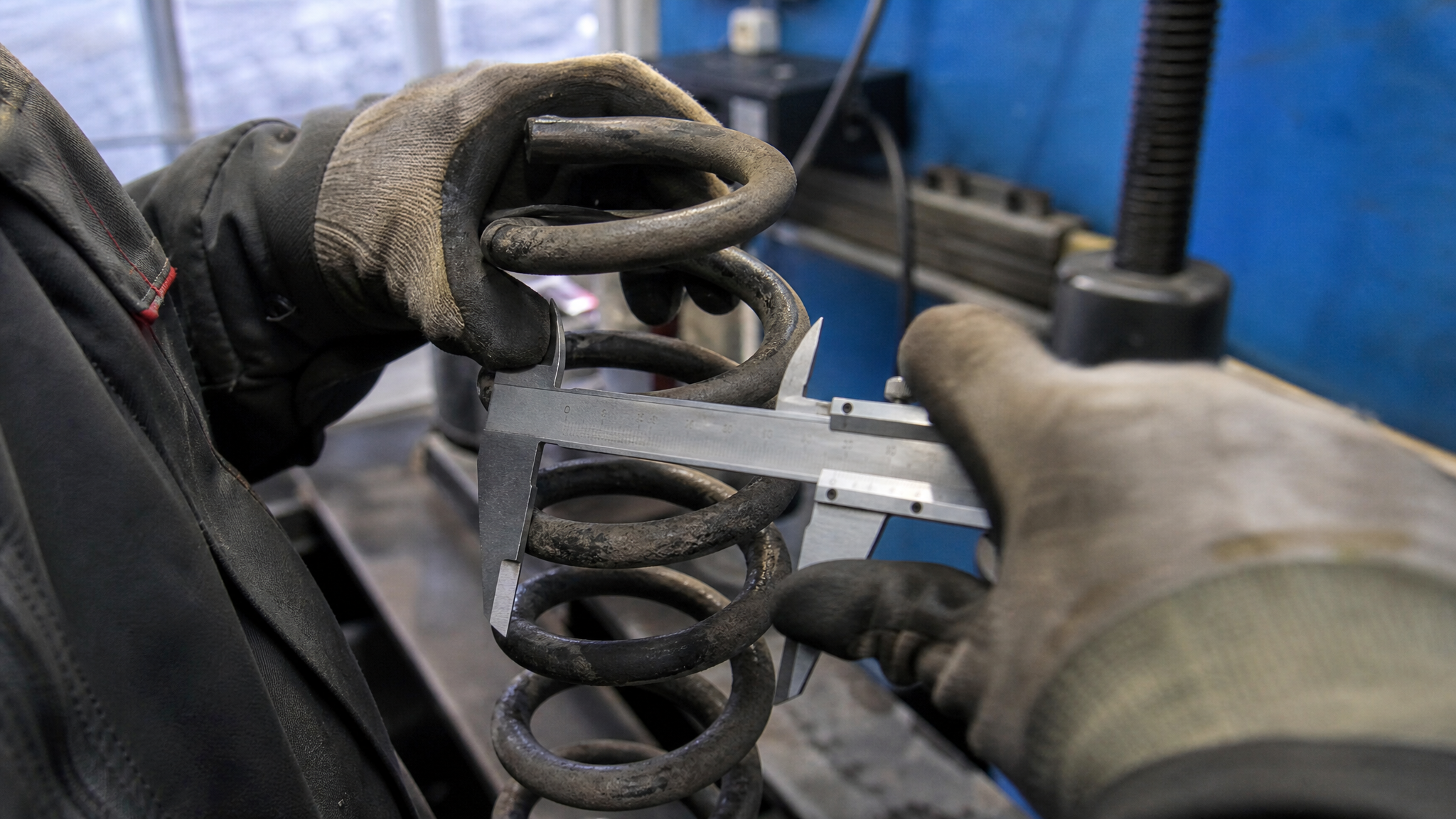

После очистки от грязи измеряют:
Свободную высоту пружины (расстояние между опорными плоскостями в разгруженном состоянии).
Наружный и внутренний диаметр витков.
Перпендикулярность опорных плоскостей к оси пружины - отклонение не должно превышать 3 % высоты пружины в свободном состоянии.
Равномерность шага витков и их геометрию.
Точность измерения высоты и диаметра -1 мм; это гарантирует, что даже небольшие пластические деформации, вызванные контактом с абразивной грязью, будут зафиксированы.
Пружину сжимают до полного соприкосновения витков (или до нормативной высоты H₄) и затем отпускают. Процедуру повторяют трижды - это называется «трехкратное обжатие». После третьего цикла, выдержав пружину в разгруженном состоянии 48 часов (для крупных и средних пружин), заново измеряют свободную высоту. Разница между исходной высотой и высотой после обжатия - это остаточная деформация (осадка).
Если пружина работала в условиях попадания грязи, остаточная деформация может быть повышена из-за:
микропластических сдвигов в витках под воздействием абразива;
окисления поверхности металла, которое нарушает упругие свойства верхних слоев;
деградации защитного слоя, позволяющей коррозии проникнуть вглубь.
При каждом обжатии также фиксируют усилие (нагрузка в Ньютонах), которое требуется для сжатия пружины. Точность измерения силы -5 % от максимальной нагрузки. Если покрытие пружины повреждено и началась коррозия, усилие может измениться (обычно увеличивается, так как корродированная поверхность становится шероховатой и теряет скользкость).
Механизм выбора передач - узел с критичной геометрией, где пружины обеспечивают фиксацию положения и возвращение рычага в нейтраль.
Если пружина износится или заклинит из-за коррозии, синхронизация передач нарушится, и машина перестанет переключаться.
Смазка механизма выбора передач решает две задачи: защитить пружину от прямого контакта с влагой и абразивом, а также снизить сопротивление при скольжении рычага по направляющим. При правильном подборе смазка создает адгезивную пленку (плотно прилегает к металлу), которая предотвращает проникновение грязи в микротрещины и поры защитного слоя.
Важно понимать, что смазка здесь не растворяет или смывает грязь. Напротив, она должна удерживать абразивные частицы на поверхности, предотвращая их внедрение в металл. Для этого смазка должна обладать хорошей липкостью (адгезией) к стальной поверхности и одновременно быть довольно плотной, чтобы не пропускать мелкие частицы внутрь.
Для снижения износа пружин в условиях загрязнения используют смазки, содержащие твердые смазочные добавки. На практике пружины и механизмы переключения, где требуется защита от абразива и одновременно необходима высокая несущая способность, часто получают смазки с дисульфидом молибдена (MoS₂). Такой состав обеспечивает дополнительный слой защиты, когда жидкая основа смазки отходит при интенсивном трении.
После измерения геометрии и нагрузочных параметров, для выявления скрытых дефектов, пружину подвергают неразрушающему контролю.

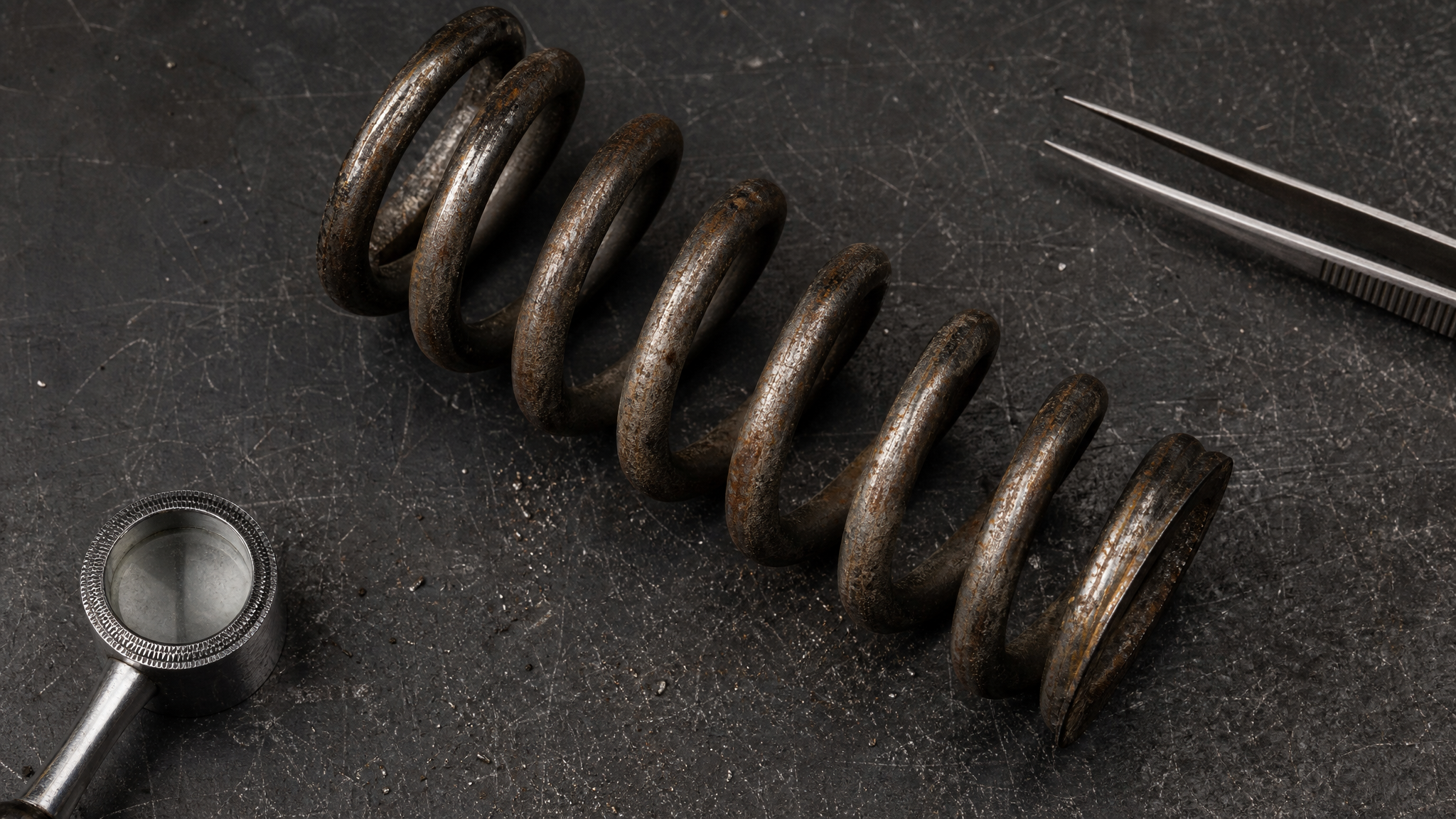

Под лупой или микроскопом изучают поверхность витков на предмет:
Рисок, царапин и волосовин (тонких трещин, видимых только под увеличением).
Очагов ржавчины (красновато-коричневые или белые пятна окиси).
Отслаивания, шелушения и пористости защитного слоя (если пружина была окрашена или оцинкована).
Пористость покрытия - особенно опасный признак, потому что сквозь поры вода и кислород проникают к стали, и коррозия развивается под покрытием, постепенно подрывая его целость.
Магнитная дефектоскопия выявляет внутренние трещины и неоднородности структуры материала. Метод эффективен для стальных пружин и работает независимо от состояния поверхности.
Вихретоковый контроль позволяет оценить глубину и протяженность поверхностных дефектов, а также проверить толщину и целостность защитного покрытия.
Люминесцентная дефектоскопия применяется, когда нужно выявить микротрещины, незаметные при визуальном осмотре. Поверхность пружины покрывают люминесцентным индикаторным составом, затем тщательно промывают, оставляя вещество только в трещинах. Под ультрафиолетом эти микротрещины светятся и хорошо видны.
Полная методика испытания пружин на износостойкость в условиях попадания грязи включает несколько этапов.
Пружину устанавливают в испытательный стенд, где она будет подвергаться циклическому сжатию (или растяжению) одновременно с воздействием имитированной грязи. Грязь - это смесь пыли (например, кварцевого песка определенной фракции), воды и соли, которая распыляется или подается на пружину во время нагружения.
Предварительно пружину очищают, измеряют исходные параметры и применяют выбранную смазку согласно спецификации.
Пружину сжимают и отпускают тысячи раз (часто 100 000–500 000 циклов в зависимости от типа пружины и норматива). При каждом цикле на нее воздействует грязь, которая имитирует реальную эксплуатацию - например, в узле механизма выбора передач, где грязь попадает с уплотнением или через микровибрации при движении машины.
После завершения циклов пружину извлекают, очищают, сушат и проводят полный набор измерений:
Свободная высота.
Остаточная деформация (осадка).
Усилие при нагрузке.
Состояние поверхности и покрытия (визуальный осмотр, микроскопия).
Неразрушающий контроль (магнитная, вихретоковая дефектоскопия).
Результаты сравнивают с исходными данными и с допусками стандарта. Если остаточная деформация не превышает норму, поверхность не имеет недопустимых трещин и ржавчины, а усилие остается в пределах спецификации, пружина признается пригодной к применению.
ГОСТ Р 53827-2010 (для автомобильных пружин) определяет, какие дефекты недопустимы:
Риски, царапины, волосовины, трещины и следы ржавчины на поверхности витков.
Для пружин с защитным покрытием: отслаивание, шелушение, пористость и неравномерная толщина слоя покрытия.
Отклонение оси пружины от перпендикулярности к опорной поверхности не должно превышать 3 % высоты пружины в свободном состоянии.
Остаточная деформация после трехкратного обжатия нормируется в зависимости от типа и размера пружины. Для большинства винтовых пружин сжатия остаточная осадка должна составлять не более 5–15 % от исходного сжатия (конкретные значения указаны в спецификации).
Усилие при нагрузке также регламентируется: допустимое отклонение от номинального значения обычно составляет ±10 % в зависимости от класса точности пружины.
Сценарий: на узле механизма выбора передач пружины быстро изнашиваются, переключение становится туговатым, и при разборке обнаруживается ржавчина и отслаивание защитного слоя.
Решение: перед сборкой каждую пружину покрывают тонким слоем смазки, которая содержит твердые смазочные частицы. Для снижения износа пружин в условиях загрязнения рекомендуется использовать смазки, которые обеспечивают высокую несущую способность и защиту при ударных нагрузках, например смазки на основе литиевого комплекса с дисульфидом молибдена. Такие материалы работают в диапазоне -20 до +120 °C и остаются на витках даже при вибрации благодаря хорошей адгезии.
Итог: остаточная деформация пружин снизилась на 30–40 % (измерено после испытаний), время переключения передач нормализовалось, и при разборке через 5000 км не обнаружено ржавчины. Переключение остается четким и легким.
Грязь скрывает дефекты - ржавчину, трещины, отслаивание покрытия. Визуальный осмотр даст ложный результат, а измерения геометрии будут неточными из-за налета. Очистка щеткой и растворителем - обязательный первый шаг диагностики. После очистки видны все дефекты, и можно честно оценить состояние пружины.
Пористость - это микроотверстия в покрытии, сквозь которые вода и кислород проникают к стали и вызывают коррозию. Коррозия развивается под покрытием, постепенно подрывая его целость. Пружина становится хрупкой и теряет упругость. При контроле пружин после испытаний в грязи пористость считается недопустимой.
Количество циклов зависит от типа пружины и назначения. Для автомобильных пружин подвески обычно проводят 100 000–500 000 циклов сжатия-растяжения с одновременным воздействием имитированной грязи. Для пружин механизмов выбора передач цифра может быть ниже -50 000–200 000 циклов. Конкретное число указывается в техническом задании на испытания.
Грязь (особенно абразивная) вызывает микропластические сдвиги в материале пружины, окисление поверхности и разрушение защитного слоя. В результате упругие свойства нарушаются, и усилие при одном и том же сжатии может увеличиться или уменьшиться. При контроле усилие измеряют с точностью 5 % от номинального значения, и выход за пределы допуска сигнализирует о критичном износе пружины.
Для стальных пружин наиболее эффективна магнитная дефектоскопия - она позволяет обнаружить трещины на глубине нескольких миллиметров. Люминесцентная дефектоскопия лучше выявляет поверхностные микротрещины. Вихретоковый контроль оценивает толщину покрытия. Для полной диагностики пружин, прошедших испытания в грязи, рекомендуется сочетание всех трех методов.
Методика тестирования пружин на износостойкость в условиях попадания грязи - это комплексный процесс, который начинается с обязательной очистки и продолжается контролем геометрии, нагрузки, остаточной деформации и поверхностных дефектов. Грязь не просто портит внешний вид; она скрывает ржавчину, разрушает защитные слои и ускоряет физический износ пружины. Выбор смазки механизмов (особенно систем выбора передач) должен учитывать адгезию, устойчивость к абразиву и совместимость с защитным слоем пружины.
Для достоверной оценки пригодности пружины применяют не только визуальный осмотр, но и неразрушающие методы - магнитную, вихретоковую и люминесцентную дефектоскопию. Если пружина прошла полный цикл испытаний и остаточная деформация, усилие и состояние поверхности остаются в пределах допусков ГОСТ Р 53827-2010 (или соответствующего стандарта), она безопасна к применению. Следующий шаг: сформировать спецификацию по закупке пружин с указанием требуемых методов тестирования и допусков, затем согласовать эту спецификацию с поставщиком и провести входной контроль партии по той же методике.
