Образцы для испытаний: как подобрать режимы трения и нагрузки

Режимы лабораторных испытаний узлов трения подбирают так, чтобы воспроизвести условия работы реального механизма: нагрузку, скорость, температуру, среду и характер контакта. Образцы для испытаний должны соответствовать материалам и геометрии исследуемой пары, а повторные прогоны помогают отделить устойчивый результат от случайного. Такой подход позволяет оценить трение, износ, склонность к заеданию и совместимость материалов до перехода к стендовым и эксплуатационным проверкам.

Статья будет полезна инженерам и техническим специалистам, которые планируют триботехнические испытания, а также закупщикам, которым нужно согласовать состав программы и количество образцов. Разберем, как определить цель испытаний, организовать отбор образцов для испытаний и выбрать нагрузку, скорость и продолжительность теста. Отдельно рассмотрим, как использовать стандарты и почему режим из чужой методики нельзя автоматически переносить на другой узел.

Как подобрать режимы испытаний узлов трения

Подбор режимов испытаний начинается с формулировки задачи.

Нужно определить, что именно требуется узнать: коэффициент трения, скорость изнашивания, склонность к заеданию или схватыванию, стойкость к нагрузке либо совместимость материалов. Один тест не всегда отвечает на все вопросы, поэтому программу составляют с учетом предполагаемых механизмов отказа и условий эксплуатации.

Следующий шаг - описать контакт в реальном узле. В расчет принимают нагрузку, скорость скольжения или вращения, температуру, среду и смазку, а также коэффициент взаимного перекрытия. Для материалов и покрытий режим должен имитировать контактные, кинематические и тепловые условия работы натурной пары. Если задача состоит в поиске слабых мест, испытания должны затрагивать характерные для узла предельные условия, а не только усредненный режим.

Практический пример показывает, почему режимы нельзя переносить без проверки. В методике испытаний пары трения эндопротеза использовались осевая сила 2250 Н, скорость вращения 0,5 об/с и регистрация крутящего момента в течение 600 с при 300 полных оборотах. Это параметры конкретной испытательной схемы, а не универсальная нагрузка для других узлов.

Что фиксировать до запуска

До начала испытаний инженер описывает исходные условия и критерии оценки. Это помогает сопоставить результаты между образцами и понять, какие параметры могли повлиять на износ или трение.

• Схему контакта и материалы сопряженных поверхностей.

• Нагрузку, скорость и продолжительность каждого этапа.

• Температуру, среду и наличие смазки.

• Измеряемые показатели и порядок их регистрации.

• Число повторов и критерии завершения испытания.

Для ускоренных лабораторных испытаний выбирают режим, который воспроизводит значимые для эксплуатации точки. Увеличить нагрузку ради более быстрого результата недостаточно: при чрезмерном отклонении от рабочих условий механизм изнашивания может измениться, и тест перестанет отвечать на исходный вопрос.

Отбор образцов для испытаний и количество повторов

Образцы для испытаний должны представлять исследуемые материалы и позволять воспроизвести выбранную схему контакта.

До подготовки партии следует определить, какие свойства важно сохранить: состав, состояние поверхности, твердость, плотность и другие параметры, существенные для конкретной задачи. Для антифрикционных материалов и графита дополнительно учитывают состав и зольность. Эти характеристики помогают интерпретировать результаты, но сами по себе не заменяют испытание пары трения.

В руководящем документе для лабораторных и стендовых испытаний указано не менее трех одинаковых образцов. Повторы нужны, чтобы оценить воспроизводимость и не делать вывод по единственному прогону. Если образцы различаются по материалу, подготовке поверхности или геометрии контакта, сравнение результатов может отражать не влияние режима, а различия между самими заготовками.

Требования к продолжительности также зависят от задачи. Для испытаний на заедание и схватывание в одном из документов приведена минимальная длительность не менее 30 минут при соблюдении эксплуатационных условий. Для определения коэффициента трения измерения рекомендуют проводить в течение 1 часа не менее трех раз через равные промежутки времени. При этом коэффициент трения и скорость изнашивания оценивают в установившемся режиме.

Как организовать подготовку партии

До передачи образцов в лабораторию полезно согласовать с исполнителем методику и перечень контролируемых характеристик. В документации стоит зафиксировать, как образец изготовлен и подготовлен, какие поверхности участвуют в контакте и какие параметры будут измеряться. Это особенно важно, если в программе есть несколько режимов или материалов.

Термин «образец для испытаний» не задает единую форму заготовки для всех задач. Геометрия зависит от испытательной установки, схемы трения и выбранного метода. Поэтому отбор образцов для испытаний начинают не с выбора произвольной заготовки, а с проверки, подходит ли она для конкретной методики и позволяет ли воспроизвести контакт узла.

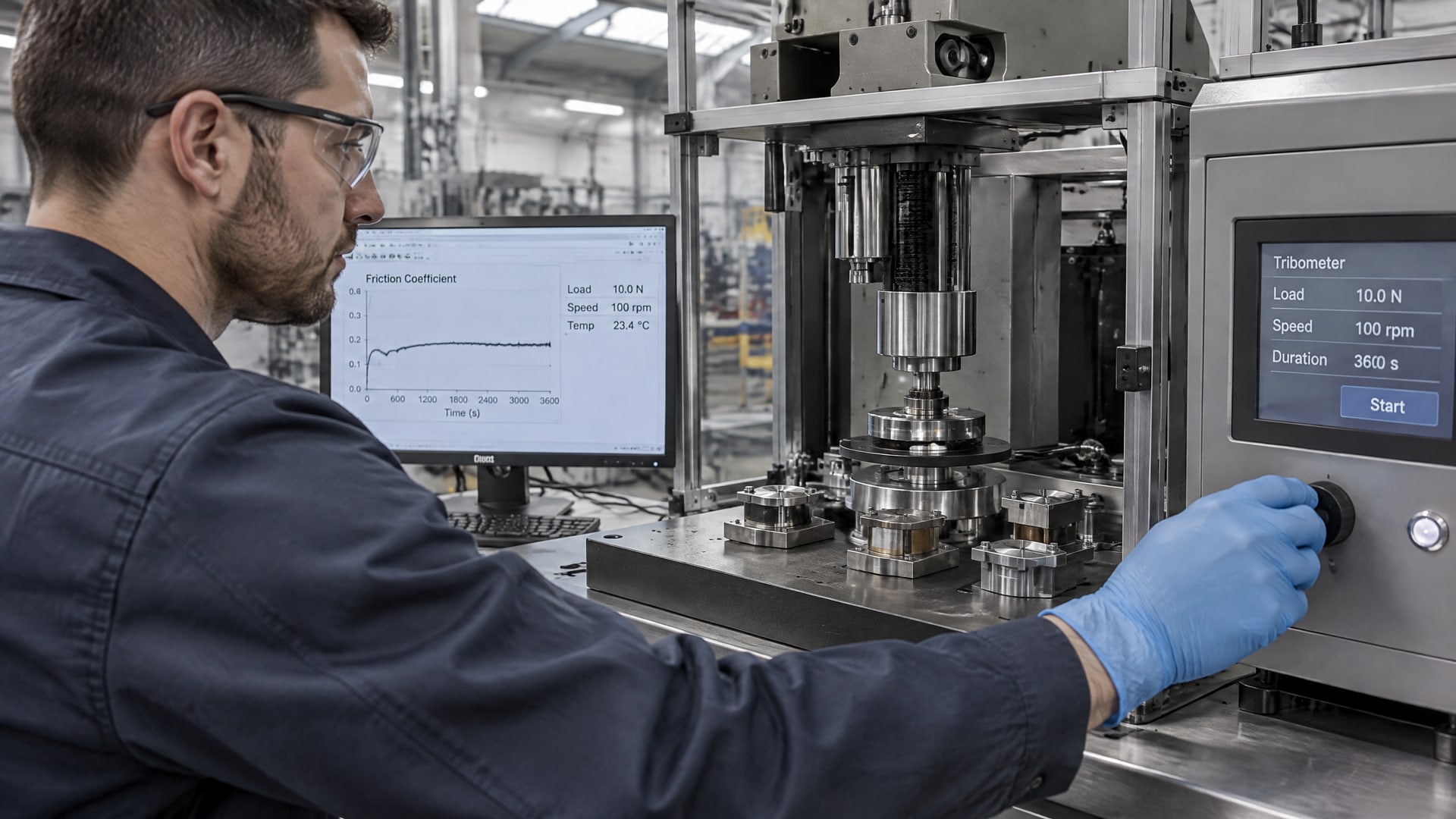

Нагрузка, скорость и приработка: как задать режим

Нагрузку и скорость задают в диапазоне, связанном с эксплуатацией узла и целью испытания.

В некоторых режимах для конструкционных материалов приводятся скорости трения 8-40 м/с и нагрузки 10-100 Н со ступенчатым изменением. Эти значения относятся к отдельным методикам и не могут служить универсальным режимом для любой пары трения.

Ступенчатое изменение нагрузки помогает проследить, как меняются характеристики при переходе между режимами. При этом важно фиксировать не только нагрузку и скорость, но и момент перехода к установившемуся трению. Для приработки в ГОСТ 23.223-85 на каждом режиме указана продолжительность не менее 60 с. Применять это требование следует в контексте описанного в стандарте метода, а не переносить его автоматически на другую испытательную схему.

Какие параметры связать между собой

Изолированная оценка нагрузки может привести к неверному выводу. Один и тот же уровень силы при другой скорости или температуре меняет условия контакта, поэтому программу строят как совокупность согласованных параметров.

• Нагрузка показывает силовое воздействие на контакт.

• Скорость описывает кинематический режим.

• Температура характеризует тепловые условия испытания.

• Среда и смазка влияют на взаимодействие поверхностей.

• Коэффициент взаимного перекрытия помогает описать особенности контакта.

Если целью является оценка заедания или схватывания, нужно сохранять эксплуатационные условия по давлению, скорости скольжения, взаимному перекрытию и среде. При оценке износостойкости рассматривают работоспособность в заданном диапазоне силового, теплового и скоростного нагружения. Поэтому повышение нагрузки без обоснования не делает испытание более информативным.

Какие требования ГОСТ учитывать при испытаниях

Стандарт выбирают по объекту и задаче испытания.

ГОСТ 23.223-85 описывает метод определения триботехнических свойств конструкционных материалов при взаимодействии с волокнистой массой, включая приработку и нагружение. ГОСТ 23.204-78 и ГОСТ 27860-88 упоминаются среди стандартов, связанных с методами испытаний на износостойкость и оценкой изнашивания. Их наличие в программе не отменяет необходимости проверить соответствие конкретной испытательной схемы.

ГОСТ 30480 используют в контексте рационального цикла испытаний, оценки совместимости пары трения, фрикционно-износных характеристик и точек режима эксплуатации. Для лабораторного исследования это важно: отдельное измерение коэффициента трения не всегда дает полную оценку работоспособности. Выбор методики зависит от того, нужно ли определить износ, совместимость материалов, поведение в среде или границы нагрузочной способности.

Стандарт не заменяет обоснование режима

Запрос «образцы для испытаний ГОСТ» сам по себе недостаточен для определения формы и количества заготовок. Сначала устанавливают, какой стандарт относится к материалу или методу, затем сверяют схему контакта и предусмотренные параметры с задачей исследования. Например, ГОСТ Р 31621-2012 применяется для испытаний долговечности узла трения эндопротеза тазобедренного сустава методом оценки крутящего момента. Указанные для такой методики параметры нельзя считать универсальными для промышленных машин.

Предварительная характеристика материала тоже зависит от цели работы. ISO 14577-1 относится к наноиндентированию, а ISO 14705 используют для определения твердости по Виккерсу в исследовательской практике. Для определения зольности графитов применяется ГОСТ 17818.4-90. Такие измерения дополняют триботехнические испытания, но не позволяют оценить поведение пары трения без проверки в выбранном режиме.

Как оценивать трение, износ и совместимость материалов

Программа испытаний должна связывать измеряемые показатели с решением, которое предстоит принять.

Для сравнения материалов фиксируют коэффициент трения и скорость изнашивания; для оценки надежности пары дополнительно рассматривают склонность к заеданию и схватыванию, работоспособность в заданной среде и совместимость поверхностей. Результаты каждого этапа сопоставляют при одинаковых условиях, иначе влияние режима трудно отделить от свойств материала.

Графит антифрикционный нельзя оценивать только по названию или одной характеристике. Для него имеют значение состав, зольность и форма применения, а поведение в контакте зависит от нагрузки, скорости, температуры и среды. ГОСТ 17818.4-90 устанавливает метод определения зольности графитов, а ГОСТ 26719-85 устанавливает марки и свойства антифрикционных порошковых материалов на основе меди; для части марок указано соответствие ISO 5755/1. Эти данные помогают описать исходный материал, но итоговую оценку дает испытание в релевантном режиме.

Если в узле требуется снизить трение и износ при высоких нагрузках и температурах, проблема может быть связана не только с выбором режима, но и с защитой контактных поверхностей. В такой задаче применяют антифрикционные покрытия; EFELE AF-511 Spray содержит дисульфид молибдена и графит. Покрытие рассматривают как часть трибосистемы, поэтому при испытании важно учитывать его совместную работу с материалом основы и условиями контакта.

От лабораторного результата к проверке узла

Лабораторный этап помогает сравнить материалы и выявить ограничения выбранной пары. Если результаты подтверждают подходящий вариант, следующим шагом становятся стендовые, а затем эксплуатационные испытания. Переход между этапами важен: лабораторный образец воспроизводит отдельные параметры контакта, тогда как натурный узел работает в более широком диапазоне нагрузок и тепловых условий.

В протоколе полезно сохранить исходные свойства образцов, параметры режимов и результаты повторов. В качестве примера в методике для эндопротеза регистрировали крутящий момент в течение 600 с при 300 полных оборотах. Для других узлов продолжительность и число циклов устанавливают по применяемой методике, а не копируют из этого примера.

Часто задаваемые вопросы

Сколько образцов нужно для лабораторных испытаний?

В описанном руководящем документе для лабораторных и стендовых испытаний указано не менее трех одинаковых образцов. Это позволяет сравнить повторные результаты, а не опираться на один прогон. Точное количество и требования к подготовке партии следует согласовать с учетом выбранного стандарта, схемы контакта и цели исследования.

Как выбрать образец для испытаний по ГОСТ?

Сначала определяют, какой стандарт относится к материалу или методу, затем сверяют геометрию заготовки и параметры испытательной схемы с его требованиями. Универсального образца для всех триботехнических испытаний нет. Форма зависит от установки, типа контакта и того, какие показатели требуется измерить.

Почему нельзя просто увеличить нагрузку?

Повышенная нагрузка не обязательно делает испытание информативнее. Если режим перестает соответствовать условиям эксплуатации, могут измениться механизм изнашивания и поведение пары трения. Нагрузку выбирают вместе со скоростью, температурой, средой и характером контакта, исходя из задачи и диапазона работы узла.

Какие параметры фиксируют при испытаниях на трение?

Обычно фиксируют нагрузку, скорость, температуру, среду и наличие смазки, а также схему контакта. В зависимости от задачи измеряют коэффициент трения, скорость изнашивания, крутящий момент или склонность к заеданию. Коэффициент трения и скорость изнашивания оценивают в установившемся режиме.

Заключение

Подбор режимов для испытаний узлов трения начинается с условий эксплуатации и цели исследования. Образцы для испытаний должны соответствовать выбранной схеме контакта, испытания проводят с повторами, а нагрузку и скорость задают вместе с температурой, средой и смазкой. Стандарт помогает выбрать методику, но его режимы нельзя без проверки переносить на другой узел.

Практический следующий шаг - описать контакт и условия работы механизма, определить измеряемые показатели и согласовать с лабораторией методику, количество и подготовку образцов. После лабораторной оценки результаты используют для решения о переходе к стендовым и эксплуатационным испытаниям.
