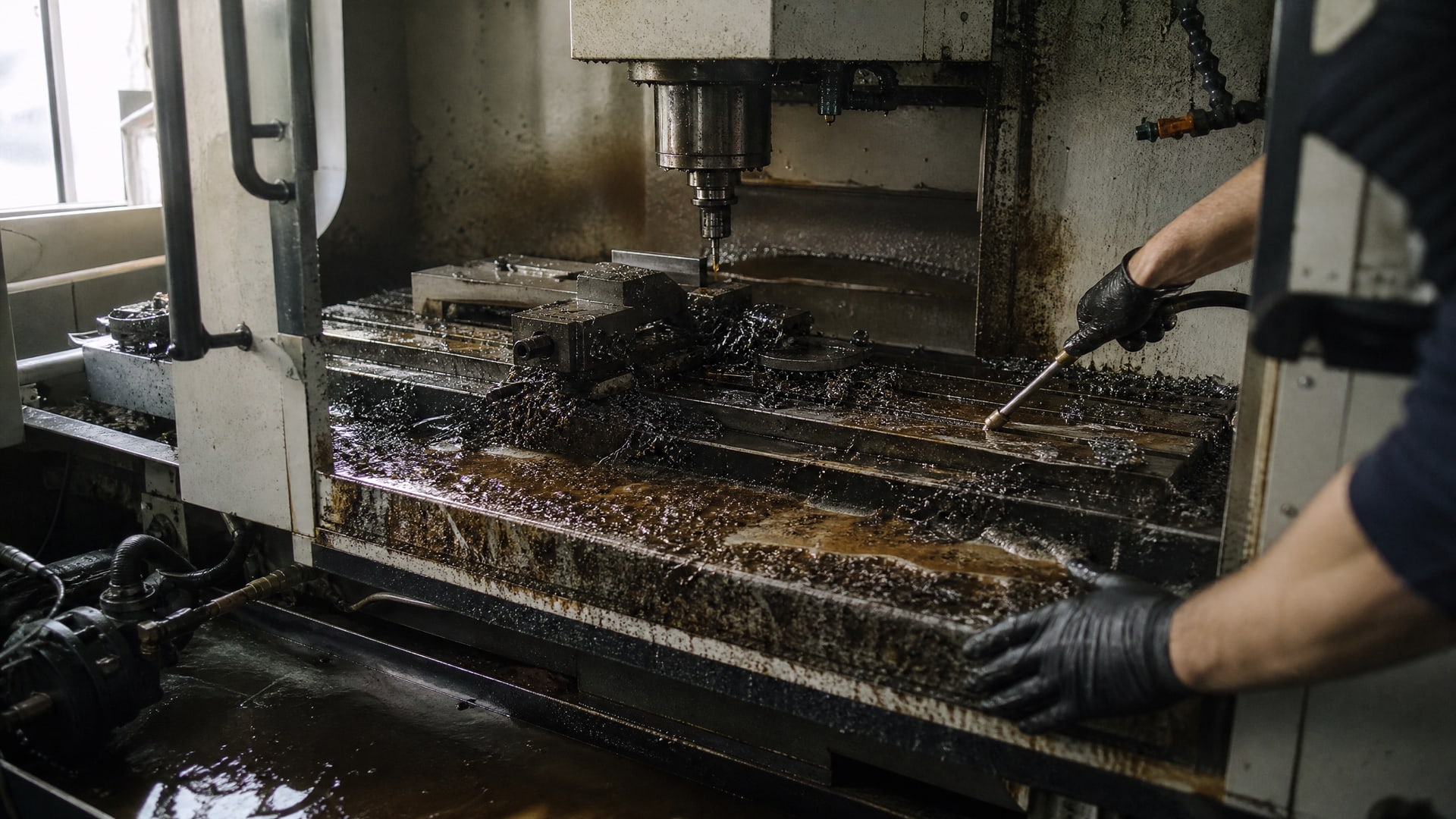

Механические примеси в смазочно-охлаждающей жидкости быстро разрушают качество обработки и выводят из строя оборудование. Стружка, шлам и загрязнения сокращают срок службы СОЖ иногда в два раза, даже если состав был изначально высокого качества. Причина проста: абразивные частицы ускоряют окисление жидкости, засоряют фильтры и повышают температуру системы.
Эффективная фильтрация СОЖ с целью удаления стружки и шлама - это не просто техническое мероприятие, а экономическая необходимость. Правильно организованная многоступенчатая очистка может увеличить интервал замены жидкости на 30-50%, снизить количество брака и сохранить точность обработки. Статья показывает инженерам и закупщикам, как выбрать методы и схемы очистки, на что опираться при подборе оборудования и как контролировать результат.
Механические примеси в системе - не просто мусор.
Каждая частица стружки и шлама действует как катализатор окисления жидкости. Абразивные компоненты повышают локальную температуру при контакте с поверхностями, ускоряют химические реакции разложения основы и присадок. Загрязненная СОЖ теряет стабильность pH, начинает расслаиваться, и в итоге уже через несколько недель становится непригодной для работы.
Кроме того, частицы стружки засоряют проточные каналы в системе смазки, увеличивают сопротивление потоку и приводят к перепадам давления. Это вызывает неравномерное распределение жидкости на инструмент, локальный перегрев и микровыкрашивание режущих кромок. Качество обработки падает, допуски нарушаются, растет брак.
Содержание свободных масел в эмульсии также ухудшается при загрязнении: частицы стружки адсорбируют масло на своей поверхности, оно выводится из системы вместе с отходами. Это нарушает баланс эмульсии и снижает смазывающие свойства.
Эффективная очистка СОЖ строится не на одном методе, а на последовательности ступеней, каждая из которых отделяет определенный размер и тип загрязнений.

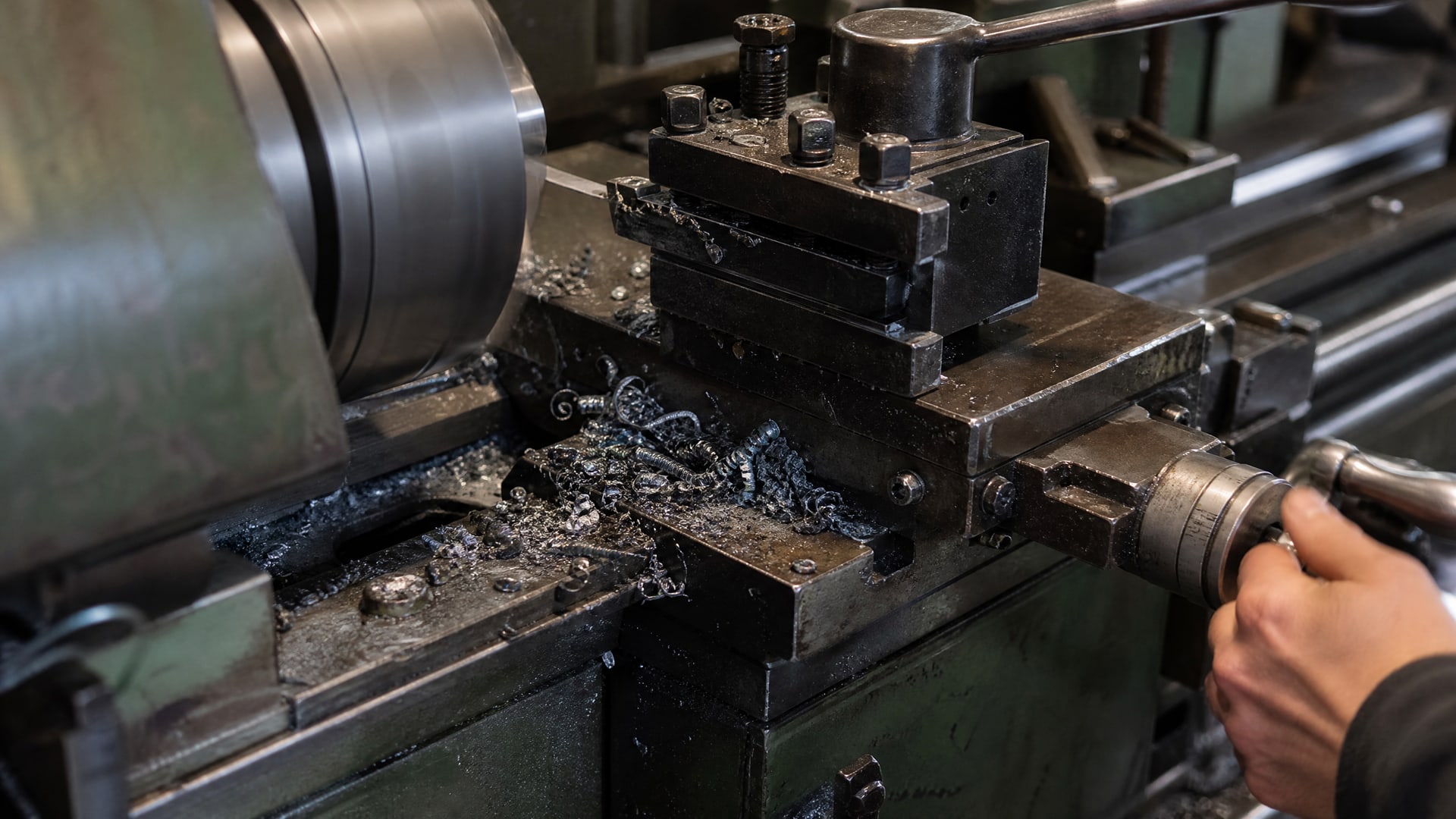

Первая ступень должна захватывать крупные механические примеси, превышающие 500 мкм. На этом этапе удаляется 70-80% массы всех загрязнений при токарной и фрезерной обработке. Это экономит ресурс следующих фильтров и предотвращает избыточное засорение системы.
Типовые решения для первой ступени: - магнитные барабаны и сепараторы для ферромагнитной стружки (железо, сталь, чугун); - механические сита и решетки для отделения всех видов стружки; - желоба и отстойные зоны, где стружка под действием силы тяжести оседает отдельно от жидкости.
Однако грубая ступень обманчива: хотя она удаляет большую часть массы (75-85%), по количеству частиц эффективность составляет только 30-40%. Это означает, что мелкая взвесь, частицы сотен микронов, проходят сквозь сито и остаются в системе.
После удаления крупной стружки система должна иметь ступень для захвата мелкого шлама (5-200 мкм). Здесь подходят:
механические фильтры под давлением и под вакуумом, обеспечивающие степень очистки 80-99% с граничной тонкостью 1-10 мкм;
гидроциклоны и батареи гидроциклонов, работающие при давлении на входе 0,25-0,30 МПа и отделяющие частицы за счет центробежной силы;
магнитная фильтрация (для ферромагнитных включений с эффективностью 90-98% в диапазоне 0,5 мкм -5 мм).
Тонкость очистки на этой ступени выбирается в зависимости от требований процесса. Для глубинного шлифования, где качество поверхности критично, требуется тонкость 15-20 мкм и концентрация механических примесей не более 0,2-0,3 г/л. Для токарных и фрезерных операций допустимы более мягкие параметры.
Некоторые схемы предусматривают третью ступень для удаления свободных и адсорбированных масел со стружки. Исследования показывают, что при одновременном воздействии паровой и жидкой углеводородных фаз эффективность удаления масел со стружки превышает 99%. Это сокращает потери ценной жидкости и улучшает результат использования отходов.
Отделенная стружка не выходит "сухой".
После магнитной сепарации или просеивания частицы металла удерживают 15-25% от собственного объема смазочно-охлаждающей жидкости. Если не предусмотреть дренаж и отстой, эта жидкость будет потеряна вместе с отходами.

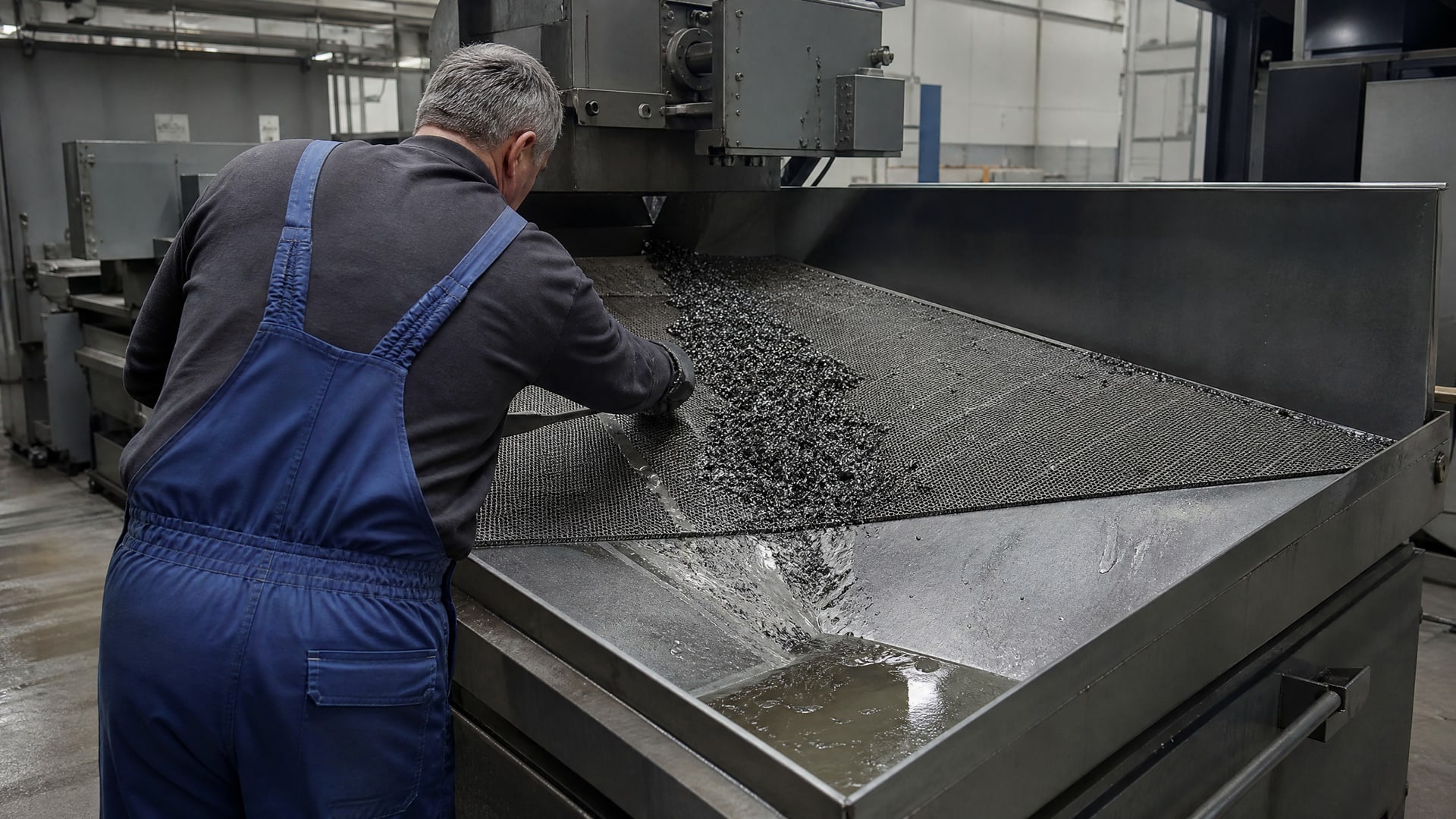

На практике стружка стекает в течение 10-15 минут, если ее поместить на сетку или в специальный желоб. За это время часть СОЖ возвращается в систему, и потери сокращаются. Без этой простой операции потери увеличиваются вдвое.
Для расчета объема СОЖ в отходах используют простую формулу: Vпотеря = mстружки × (15-25%) / ρСОЖ
где mстружки - масса отделенной стружки в граммах, Vпотеря - объем потерянной жидкости в литрах, ρСОЖ - плотность жидкости (примерно 0,85-1,0 г/см³ в зависимости от состава).
Пример: если за неделю отделено 100 кг стружки, и на ней остается 20% СОЖ, то потеря жидкости составит примерно 20 кг, или 20-24 литра (в зависимости от плотности). Правильный дренаж стружки может сохранить до половины этого объема.
Невозможно судить об эффективности фильтрации только по внешнему виду жидкости.
Профессиональный контроль опирается на несколько параметров.

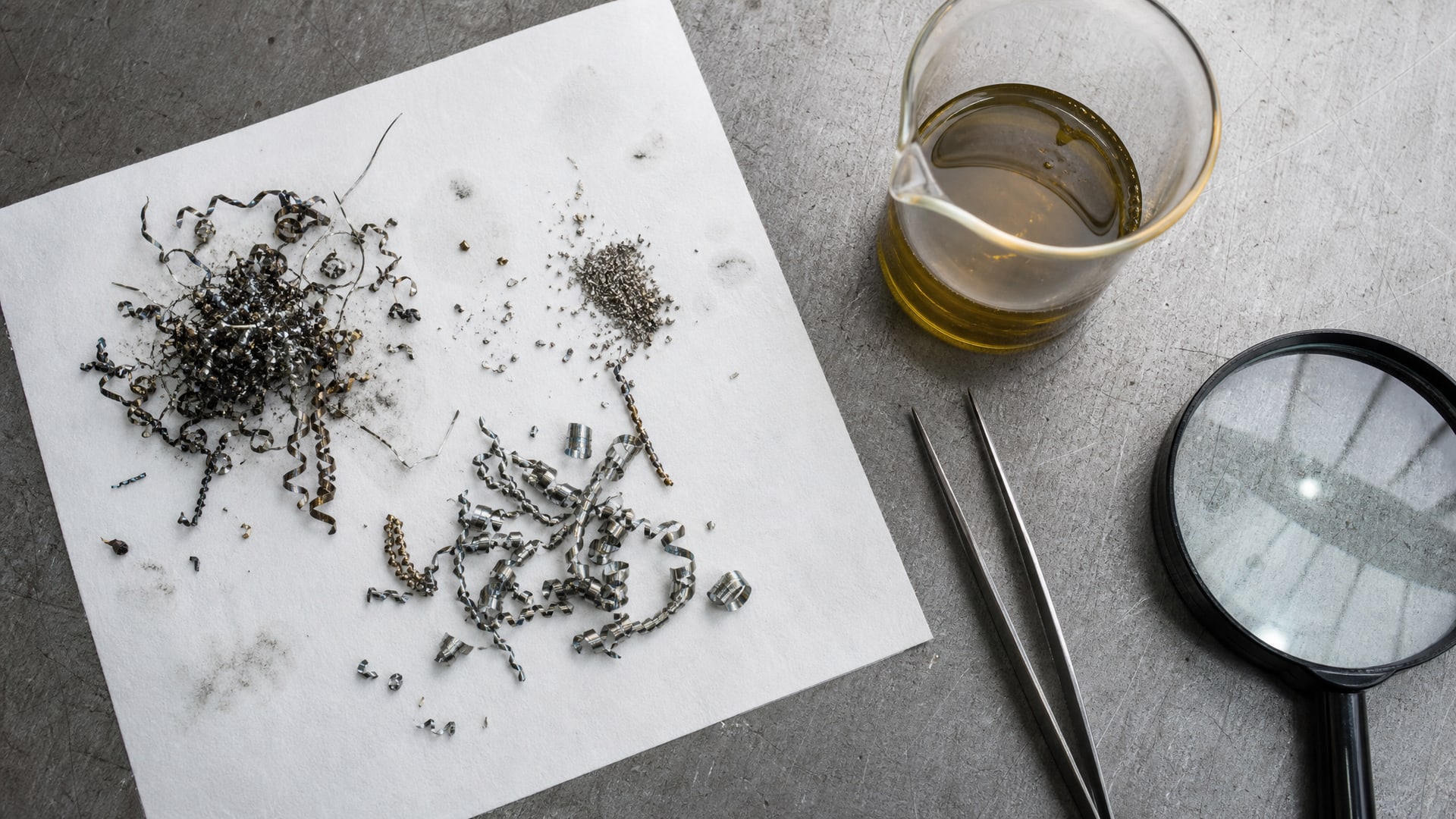

Это основной показатель. Для водосмешиваемых эмульсий норма составляет менее 0,3 г/л, для синтетических растворов - менее 0,1 г/л. Измеряется гравиметрическим методом: образец фильтруют через мембрану известного размера пор, высушивают осадок и взвешивают. По ГОСТ Р 52237-2010 и эквивалентным стандартам эта процедура регламентирована.
Граничный размер частиц, который система способна удалить. Для седиментации (простого отстаивания) граничная тонкость составляет 40-50 мкм со степенью очистки 40-45%. Для механических фильтров под давлением или вакуумом -1-10 мкм со степенью очистки 80-99%.
Загрязненная СОЖ теряет стабильность этих параметров. Для водосмешиваемых эмульсий норма pH составляет 8,5-9,5, для синтетических растворов -7,5-9,0. Вязкость контролируется по допускам конкретной жидкости. При отклонении этих параметров очистка неэффективна или жидкость требует замены.
Отраслевая практика показывает, что регулярный контроль (один раз в неделю для водосмешиваемых жидкостей, чаще для высокоточных операций) позволяет поймать начало деградации на ранней стадии и своевременно провести доочистку или переработку.
При подборе оборудования для очистки СОЖ нужно учитывать тип загрязнений и требования технологического процесса.

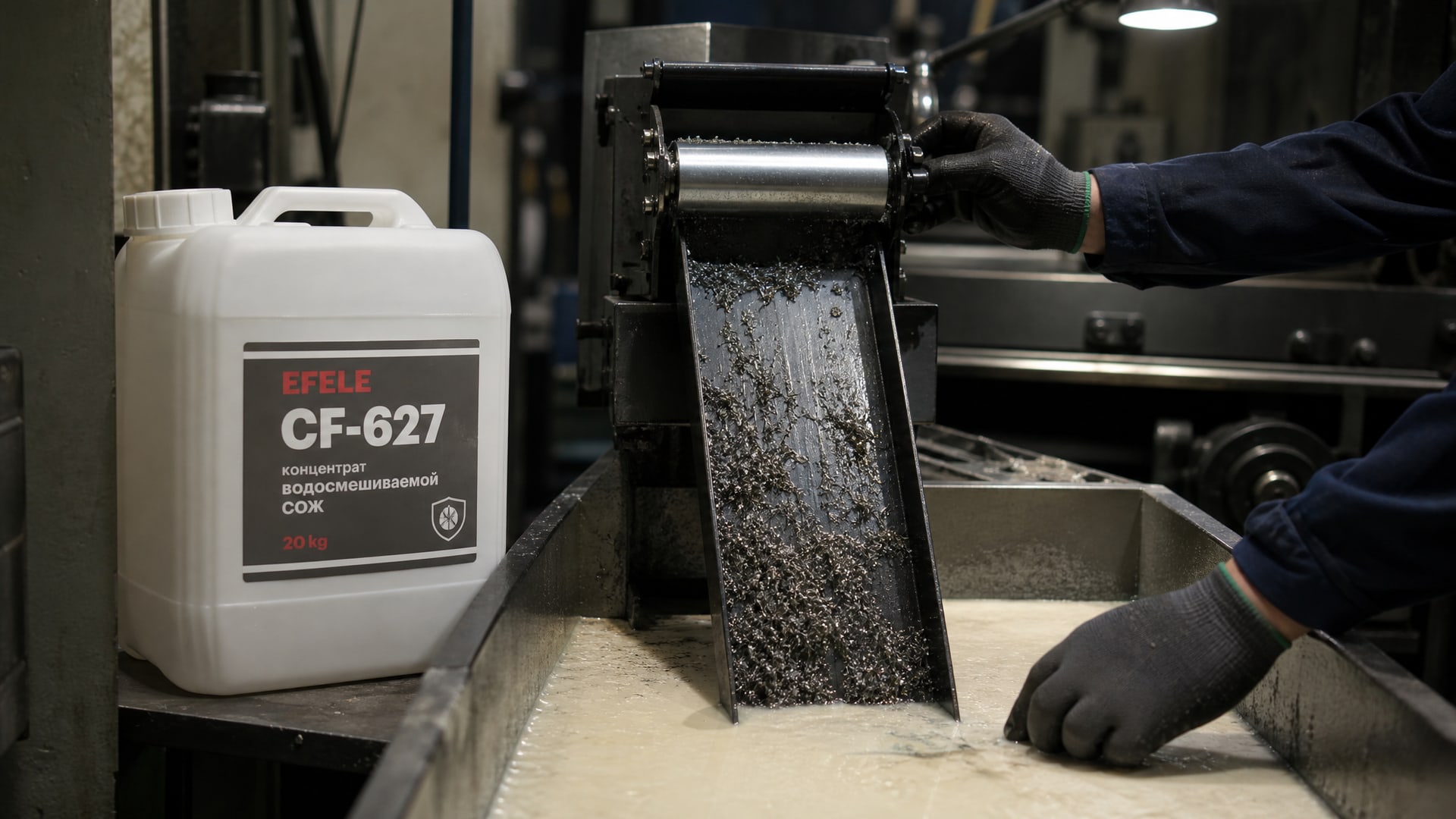

Магнитная сепарация подходит для стали, чугуна и других ферромагнитных металлов. Эффективность достигает 90-98% в диапазоне размеров 0,5 мкм -5 мм. Такие сепараторы часто устанавливают на первой ступени, чтобы быстро отделить основной объем стружки и подготовить жидкость для последующей механической фильтрации. Для предварительного отделения СОЖ от стружки это наиболее простое и надежное решение.
Механическая фильтрация универсальна и работает на любых металлах (алюминий, медь, никелевые сплавы и так далее). Эффективность -80-95% для частиц размером 5-200 мкм. Применяют фильтры с картриджами из бумаги, синтетических волокон или полимерных мембран. Выбор материала картриджа зависит от типа СОЖ: водосмешиваемые жидкости требуют картриджей, устойчивых к гидролизу, синтетические растворы совместимы с большинством стандартных материалов.
Для систем с объемом отстойного бака расчеты показывают, что объем должен быть 7-15-кратной производительности системы в минуту. Это необходимо для естественной седиментации крупных загрязнений перед поступлением жидкости в основной цикл. При таком объеме степень очистки в отстойнике составляет 40-45% при граничной тонкости 40-50 мкм.
Где необходимо высокое качество очистки (например, при обработке под давлением или для критичных допусков), применяют комбинированные системы: магнитная сепарация + механический фильтр под давлением или вакуумом. Такая схема обеспечивает удаление стружки и предварительное отделение СОЖ на первой ступени, а затем финальную очистку жидкости для повторного использования.
Системы с гидроциклонами занимают промежуточное место: они работают при давлении 0,25-0,30 МПа на входе и отделяют частицы в диапазоне примерно 5-100 мкм за счет центробежной силы. Гидроциклоны компактны, не требуют расходных материалов (картриджей) и подходят для объемов 50-200 л/мин. Однако они менее точны, чем механические фильтры, и не способны удалить очень мелкую взвесь или свободные масла.
Качественные водосмешиваемые СОЖ, такие как EFELE CF-627, обладают лучшей стабильностью при наличии механических примесей и устойчивостью к загрязнениям благодаря специальным присадкам, что облегчает процесс очистки и продлевает интервалы между заменами жидкости. Выбор такого состава с самого начала экономит ресурс фильтров и повышает общий срок службы жидкости в системе.
| Метод очистки | Диапазон размеров (мкм) | Эффективность удаления | Граничная тонкость (мкм) | Применение |
|---|---|---|---|---|
| Отстойник (седиментация) | 40-500 | 40-45% | 40-50 | Первая ступень, крупная стружка |
| Магнитная сепарация | 0,5 - 5000 | 90-98% | 1-5 | Ферромагнитная стружка |
| Механический фильтр (давление) | 1-200 | 80-99% | 1-10 | Вторая ступень, мелкая взвесь |
| Гидроциклон | 5-100 | 70-85% | 5-15 | Промежуточная очистка, среднего объема |
| Механический фильтр (вакуум) | 1-50 | 85-95% | 1-10 | Финальная очистка перед циклом |
Признаки перегрузки: жидкость начинает мутнеть (появляется буро-серый или желтый оттенок), появляется запах окисления (резкий, химический), на поверхности образуется слой пены, концентрация механических примесей превышает норму (более 0,3 г/л для эмульсий, более 0,1 г/л для синтетических растворов). На практике рекомендуется проверять качество раз в неделю для водосмешиваемых жидкостей и чаще для высокоточных операций. Лабораторный анализ (гравиметрия, pH, вязкость) подтверждает необходимость доочистки или замены.
Грубая ступень удаляет 75-85% массы загрязнений, но только 30-40% по количеству частиц. Это означает, что мелкая взвесь (микронов в размере) остается в системе. Мелкие частицы не видны человеку, но они продолжают действовать как абразив, ускоряют окисление жидкости и засоряют микроканалы оборудования. Многоступенчатая схема необходима для удаления всех размерных фракций.
Для глубинного шлифования требуется 15-20 мкм и концентрация примесей не более 0,2-0,3 г/л. Для типовых токарных и фрезерных операций допустимы 40-50 мкм (первая ступень) с последующей механической фильтрацией до 5-10 мкм. Точный ответ дает технология конкретного процесса, описанная в паспорте оборудования или рекомендациях производителя СОЖ. При сомнениях можно начать с более грубой фильтрации и постепенно ее ужесточить, если качество обработки падает.
Отделенная стружка удерживает 15-25% смазочно-охлаждающей жидкости от своего объема. Без дренажа эта жидкость уходит в отходы. Чтобы сохранить СОЖ, стружку кладут на сетку или специальный желоб на 10-15 минут, давая жидкости стечь обратно в накопительный бак. Это простое мероприятие может сохранить до 50% потерь. В формулу расчета входит масса отделенной стружки, ее влажность (15-25%) и плотность жидкости.
Для большинства производств ее нет - вторая ступень (механический фильтр до 1-10 мкм) достаточна. Третья ступень с паровой обработкой (энергозатратная) применяется только в специализированных системах переработки отходов, где требуется максимальное извлечение СОЖ из стружки. На обычной производственной линии ее не устанавливают - экономически нецелесообразно.
Увеличение срока службы СОЖ за счет удаления механических примесей - это не столько техническое совершенствование, сколько результат системного подхода. Многоступенчатая очистка, начиная с грубого отделения стружки (70-80% массы загрязнений) и завершая механической фильтрацией до требуемой тонкости, позволяет поддерживать качество жидкости в пределах норм концентрации примесей и параметров pH, вязкости.
Практический первый шаг: оцените текущее загрязнение СОЖ по концентрации примесей (норма - менее 0,3 г/л для эмульсий), определите требуемую тонкость очистки для вашего процесса (справочная информация есть в технологии оборудования), подберите схему очистки, начиная с магнитной сепарации и механической фильтрации, организуйте дренаж стружки для восстановления 15-25% потерь жидкости. При регулярном контроле качества один раз в неделю вы сможете предсказать момент необходимой доочистки или замены жидкости и избежать неожиданного падения качества обработки.
