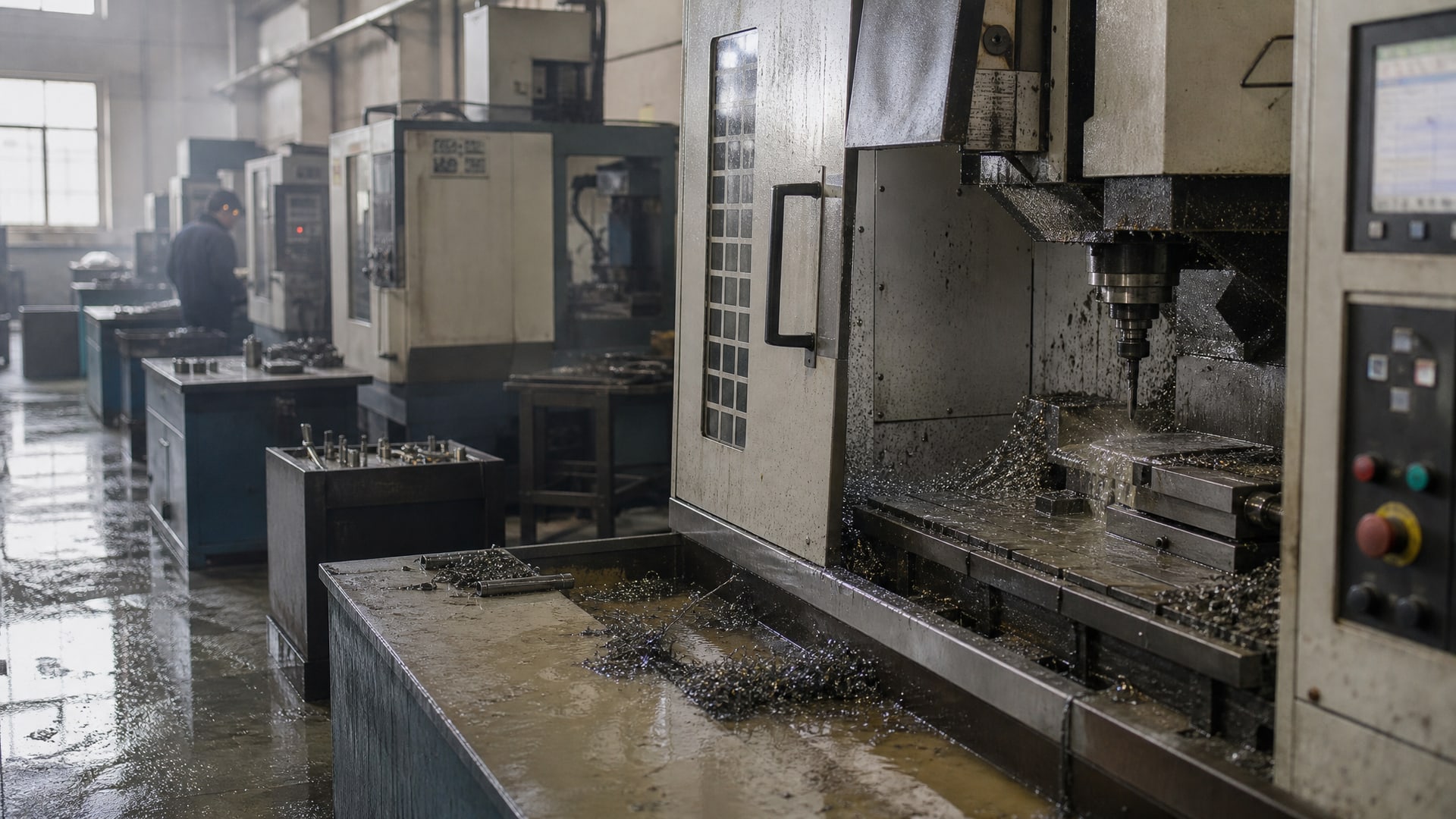

Накопление стружки, шлама и посторонних масел в системе циркуляции СОЖ - неизбежный процесс при любом масштабе металлообработки. Эти загрязнения разрушают рабочие свойства жидкости, снижают теплоотвод, ускоряют окисление компонентов и приводят к преждевременной замене. Вместе с тем регулярная и правильная очистка от механических примесей позволяет значительно продлить ресурс СОЖ, сохраняя ее охлаждающие и смазывающие характеристики на нужном уровне. В этой статье разберемся, какие методы удаления стружки и загрязнений работают, как выбрать подходящую фильтрацию и на какие признаки смотреть, чтобы вовремя остановить деградацию жидкости. Информация полезна инженерам, закупщикам и техническим специалистам, отвечающим за обслуживание производственного оборудования.
Удаление механических примесей - это не просто косметическая процедура, а системное требование, закрепленное в ГОСТ Р 52237-2004 и санитарных правилах работы со смазочно-охлаждающими жидкостями. Начинать нужно не с выбора фильтра, а с понимания того, какие загрязнения уже присутствуют в системе и какие размеры частиц требуют удаления.

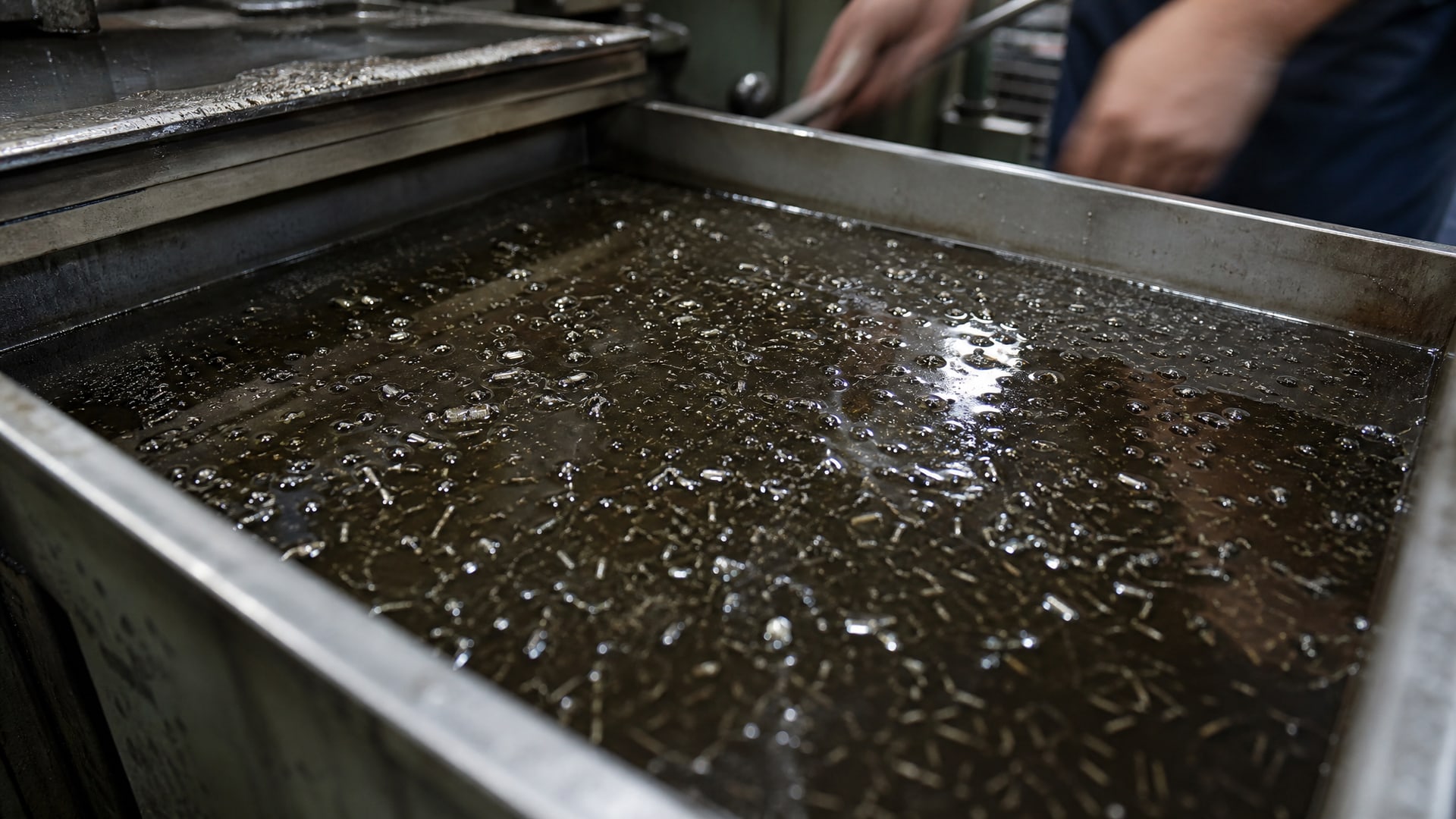

Механические примеси в циркулирующей жидкости работают как абразив: они повреждают рабочие поверхности инструмента, прижимов и направляющих станка, ускоряют износ уплотнений насосов и форсунок подачи.
Кроме того, стружка и шлам окисляются сами, катализируя окисление компонентов СОЖ, из-за чего жидкость стареет быстрее обычного. Микробиологическое загрязнение (бактерии и грибки) активнее развивается именно на поверхности твердых частиц, что ускоряет деградацию водосмешиваемых СОЖ. Таким образом, откладывание очистки означает не только потерю ресурса жидкости, но и рост затрат на ремонт оборудования и замену изношенного инструмента. ГОСТ Р 52237-2004 прямо требует оснащения систем циркуляции устройствами очистки от механических загрязнений, а выбор способа фильтрации должен соответствовать характеру производственных загрязнений.
Практический материал по уходу за СОЖ указывает, что стружка уносит с собой значительную долю жидкости: 15–25% от собственного объема. Это значит, что первичное стекание жидкости со стружки прямо перед утилизацией или вывозом экономически важно - таким образом удается вернуть в систему заметное количество рабочей среды.
ГОСТ Р 52237-2004 классифицирует три основных способа очистки СОЖ от механических примесей: флотация, фильтрование и очистка в силовых полях.
Каждый метод применяется в зависимости от типа жидкости и характера загрязнений.
Флотация подходит прежде всего для водосмешиваемых смазочно-охлаждающих жидкостей. Суть метода в том, что пузырьки воздуха прилипают к гидрофобным (водоотталкивающим) загрязнениям и поднимают их на поверхность, откуда их можно собрать и удалить. Этот способ хорош для удаления посторонних масел и некоторых типов шлама, но требует специализированного оборудования и не решает проблему мелких стружек и абразивной пыли.
Самый распространенный метод. ГОСТ Р 52237-2004 указывает, что фильтрование различается по режиму (безнапорное, напорное, под вакуумом), по циклу работы (непрерывный или периодический) и по надежности (с дублированием либо без). Практика показывает, что эффективная система использует несколько ступеней:
Первая ступень (предочистка): улавливает крупные примеси свыше 500 мкм (видимую стружку, комки шлама). Применяют сетки с грубым плетением, ленточные фильтры или магнитные решетки.
Вторая ступень (основная фильтрация): удаляет мелкий шлам и загрязнения в диапазоне 5–200 мкм. Здесь работают бумажные, целлюлозные или синтетические фильтры тонкостью 20–100 мкм в зависимости от размера частиц.
Третья ступень (тонкая очистка): применяется при высоких требованиях к чистоте системы или при преобладании очень мелких частиц. Если около 80% загрязнений лежит в диапазоне 15–25 мкм, рекомендуется эффективный фильтр с абсолютной тонкостью 15 мкм.
Под это понимаются магнитная сепарация (удаление магнитопроводящих частиц стали и чугуна), центрифугирование (выделение загрязнений за счет центробежной силы) и отстойные емкости (седиментация мелких частиц под действием гравитации). Магнитные фильтры работают непрерывно, не требуют расходных материалов и особенно эффективны при интенсивной черновой обработке, когда образуется много железной стружки. Немагнитные загрязнения (пыль алюминия, керамика, посторонние масла) магнитом не удаляются, поэтому их приходится убирать бумажными или сетчатыми системами.
Причин накопления механических примесей в циркулирующей системе несколько, и понимание их помогает правильно выбрать метод очистки.

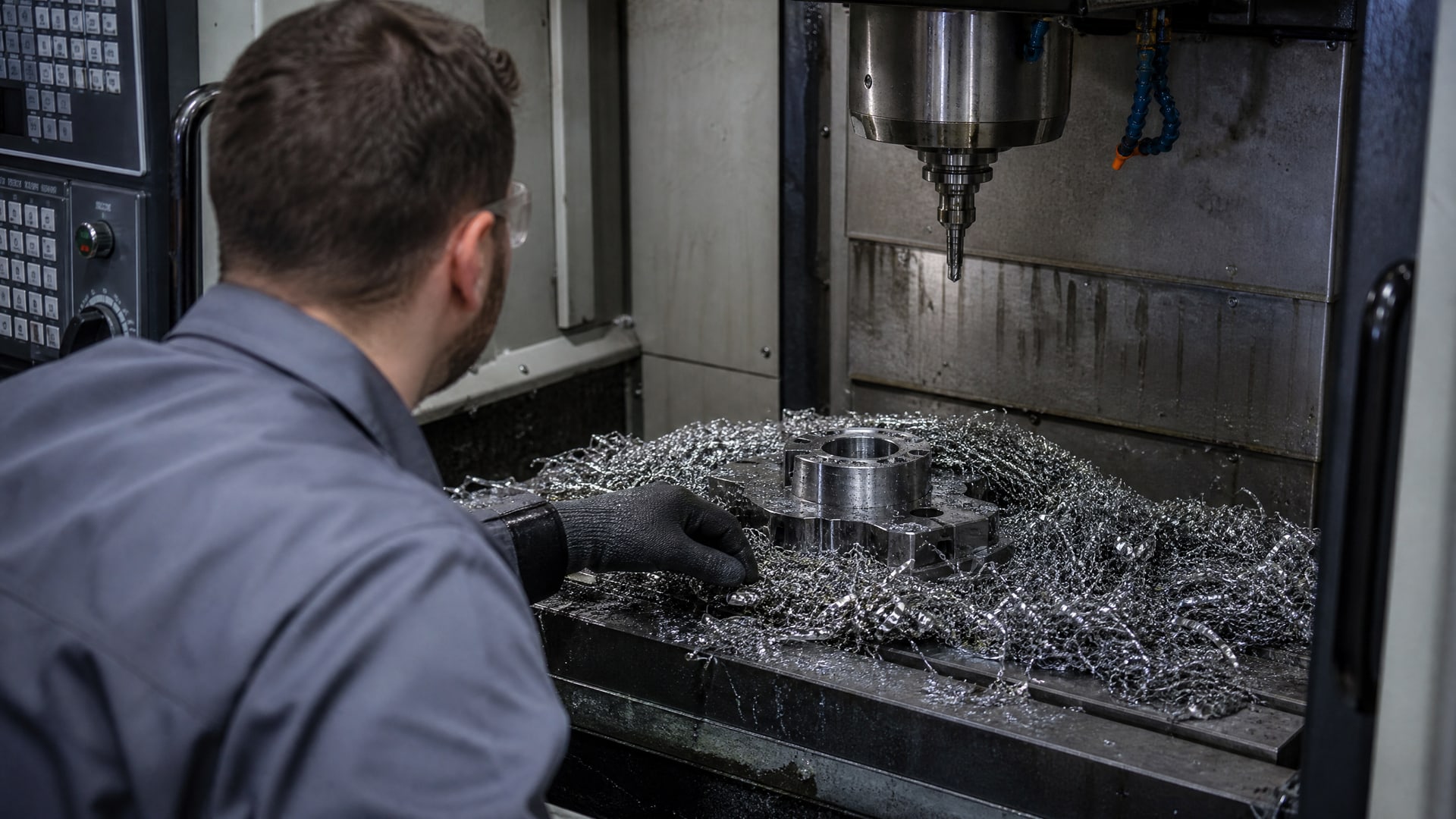

Стружка и сколы из зоны обработки - главный источник. При точении, фрезеровании, сверлении и расточке образуется металлическая стружка разных размеров: от крупных завитков до мелкого порошка. Часть стружки через СОЖ попадает обратно в бак, где оседает и накапливается.
Абразивные частицы: песок, окись на поверхности заготовки, частицы шлифовального круга, коррозионные продукты при контакте жидкости с окисленными поверхностями. Эти загрязнения особенно опасны, так как работают как шлифовальный абразив, ускоряя износ направляющих и прецизионных элементов станков.
Посторонние масла: напримерядровое масло, попавшее в систему после смазки цепей или редукторов, или остатки масла из предыдущей жидкости при неполной промывке системы. Посторонние масла несовместимы с рабочей СОЖ, нарушают ее стабильность и ускоряют расслоение.
Биозагрязнения: бактерии и грибки активнее всего размножаются именно на поверхности твердых частиц (в биопленках), поэтому накопление шлама косвенно способствует микробиологической деградации, особенно в водосмешиваемых жидкостях.
Продукты окисления и полимеризации: при длительной циркуляции и нагреве часть компонентов СОЖ окисляется и превращается в смолистые вещества, которые оседают в виде шлама.
Не все загрязнения удаляются одинаково. Крупная стружка (свыше 500 мкм) легко ловится простыми сетками и магнитными решетками. Мелкие частицы (менее 25 мкм) требуют более тонкой фильтрации и часто требуют специальной тонкости фильтра. Практический материал рекомендует ориентир: если в системе преобладают частицы 15–25 мкм, нужен фильтр абсолютной тонкостью 15 мкм.
Правильная организация фильтрации требует продумки не только оборудования, но и логики движения жидкости через систему.
Эксперты подчеркивают, что в промышленных системах редко обходятся одним фильтром. Вместо этого используют комбинацию методов:
Магнитный сепаратор или сетка на входе в насос (удаление крупной магнитной стружки, защита насоса).
Бумажный или синтетический фильтр в главной линии циркуляции (удаление мелкого шлама).
При необходимости - центрифуга или тонкая очистка перед возвратом в бак.
Отстойная емкость на дне бака с периодической чисткой (седиментация мелких частиц).
Каждая ступень решает свою задачу, и именно такой многоступенчатый подход гарантирует, что загрязнение не накапливается до критического уровня.
ГОСТ Р 50558-93 и практические руководства по очистке СОЖ указывают, что выбор тонкости фильтра зависит от размера типичных загрязнений в конкретной системе. Типовой диапазон для бумажных и ленточных фильтров -20–100 мкм. Если же преобладают очень мелкие частицы, то речь идет уже о тонкостях 15 мкм и ниже. Завышение тонкости фильтра без надобности приводит к частым забиваниям и остановкам системы, а недостаточная тонкость оставляет в жидкости вредные загрязнения.
Частота замены расходных фильтров зависит от объема произведенной стружки, типа операции и исходной чистоты СОЖ. Руководство по контролю metalworking fluids советует визуально следить за накоплением металлической мелочи в подаче и в баках. Забитый фильтр снижает производительность системы циркуляции, может привести к перегреву жидкости или срабатыванию защиты насоса. Поэтому замену лучше проводить по факту загрязнения, а не по календарному графику.

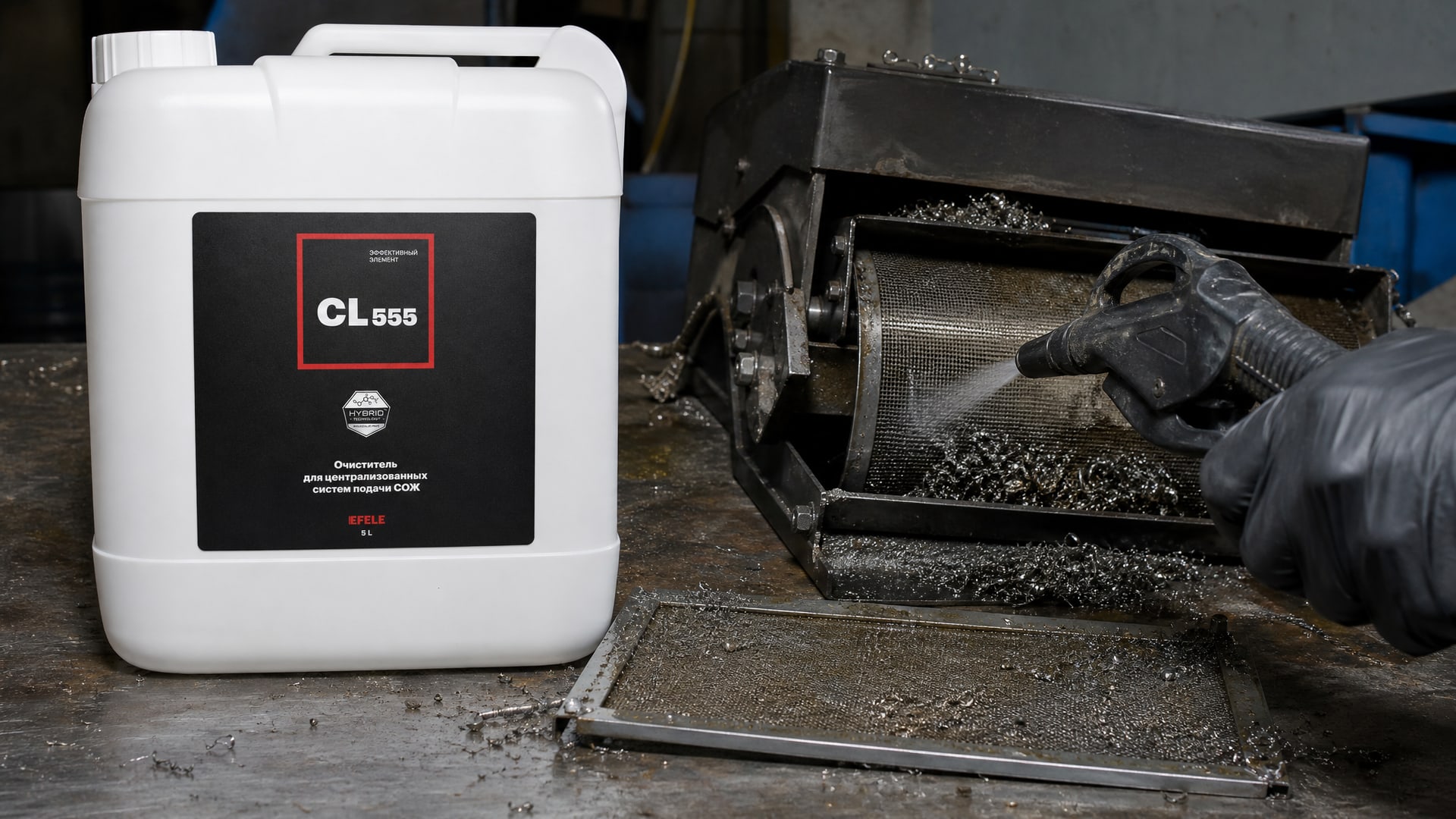

Для эффективной очистки систем подачи СОЖ перед заменой жидкости или переходом на другой продукт рекомендуется использовать специализированный очиститель систем, такой как EFELE CL-555. Это позволяет избежать остаточных загрязнений и несовместимости жидкостей, которые могут ускорить деградацию новой СОЖ.
Визуальная оценка («СОЖ выглядит чистой», «нет видимой стружки») неправильна и опасна.
Загрязнения размером менее 100 мкм глазом не видны, но они уже работают как абразив. Правильный контроль чистоты - лабораторный.
Стандарт описывает процедуру определения содержания механических примесей в СОЖ через фильтрование пробы:
Берут пробу жидкости объемом, установленный ТУ или руководством производителя (обычно 100–500 мл).
Готовят бумажный фильтр (обычно из целлюлозы, ГОСТ-ского типа), предварительно взвешивают его на аналитических весах.
Фильтруют пробу через этот фильтр при определенном разрежении (обычно 0,05–0,1 МПа).
Фильтр высушивают при температуре 105–110 °С до постоянной массы.
Взвешивают высушенный фильтр с осадком и рассчитывают массу примесей в мг/100 мл.
Эта методика дает объективную картину загрязненности жидкости и позволяет отследить динамику накопления примесей во времени. По результатам анализа принимают решение о необходимости усиления фильтрации, замены жидкости или промывки системы.
Санитарные правила и практические руководства рекомендуют проводить отбор проб СОЖ и анализ содержания механических примесей регулярно: 1 раз в неделю при интенсивной работе системы или 1 раз в две недели при нормальном режиме. На производствах с высокими требованиями к точности проверку проводят даже чаще.
Это одна из самых распространенных ошибок. Оператор переодически вычищает крупную стружку из бака вручную, думая, что этого достаточно. Однако в системе остается множество мелких частиц и шлама, которые не видны глазом. Санитарные правила и ГОСТ Р 52237-2004 прямо требуют системной очистки с использованием специальных устройств, а не ручного удаления видимых загрязнений. За месяц такого пренебрежения жидкость может деградировать настолько, что ее пришлось бы менять в полном объеме.
Второе заблуждение: купить один универсальный фильтр и думать, что он решит все проблемы. На практике это не работает. Крупная стружка быстро забивает тонкий фильтр, нарушая циркуляцию. Мелкий шлам с трудом задерживается грубым фильтром. Посторонние масла не удаляются механической фильтрацией вообще. Правильное решение - комбинация методов: сетчатая предочистка, основной бумажный фильтр, магнитная сепарация, и при необходимости - специальные устройства для удаления масла.
Третья ошибка: выбрать метод очистки без анализа того, какие именно загрязнения накапливаются в системе. При черновой обработке стали образуется много магнитной стружки - здесь магнитный сепаратор даст хороший результат. При обработке алюминия стружка немагнитна, и магнит не поможет - нужны бумажные фильтры. При наличии посторонних масел требуется специальная очистка (флотация, сорбция) или полная замена жидкости.
Оборудование запустили, и о чистоте жидкости забыли до момента, когда она явно начинает плохо работать (не охлаждает, слипается инструмент, появился запах). К этому моменту СОЖ уже деградировала так, что спасать нечего. Регулярный отбор проб и анализ содержания механических примесей по ГОСТ Р 50558-93 позволяют отловить проблему намного раньше.
Стружка удерживает 15–25% СОЖ от собственного объема. Если стружку складывают в бак со слишком большой влажностью или вывозят прямо из системы без стекания, то выбрасываем вместе с ней значительное количество рабочей жидкости. Простое мероприятие - подождать, пока стружка стечет в специальный лоток с отверстиями, - экономит расход СОЖ на 15–20% в месяц.
Визуально - сложно: мелкие загрязнения глазом не видны. Надежный способ - лабораторный анализ по ГОСТ Р 50558-93 (фильтрование пробы и взвешивание осадка). Косвенные признаки: жидкость стала более вязкой, плохо циркулирует, инструмент начал проскальзывать в зажиме или появился неприятный запах. Но ждать этих симптомов не стоит - регулярные анализы помогают остановить деградацию раньше.
Нет. Тонкость фильтра подбирают по размеру типичных загрязнений. Если в системе преобладают частицы 15–25 мкм, то 15-мкм фильтр будет оптимален. Если же большинство загрязнений крупнее 100 мкм, то 100-мкм фильтр справится и не будет забиваться. Завышение тонкости без надобности приводит к частым заменам и остановкам циркуляции, что снижает производительность.
Это зависит от степени загрязнения и времени, прошедшего с момента последней замены. При регулярной очистке (удаление стружки, фильтрация, анализ примесей) ресурс СОЖ можно продлить на 30–50%. Однако если жидкость уже окислилась, потемнела, появился устойчивый запах, или содержание примесей зашкаливает - такую СОЖ лучше заменить полностью. После замены систему необходимо промыть, чтобы избежать загрязнения новой жидкости остатками старой.
Магнитный сепаратор здесь не поможет. Нужны бумажные, целлюлозные или синтетические фильтры (20–100 мкм в зависимости от размера частиц), сетчатые системы для крупных примесей, и при необходимости - центрифугирование. Если загрязнение очень мелкое (менее 10 мкм), то может потребоваться тонкая фильтрация или флотация (для водных СОЖ).
Непрерывная фильтрация (жидкость постоянно проходит через фильтр во время циркуляции) обеспечивает более быстрое удаление загрязнений, но требует надежного оборудования и контроля перепада давления на фильтре. Периодическая фильтрация (жидкость фильтруют отдельно через определенные промежутки времени) проще в организации, но менее эффективна при интенсивном образовании стружки. Для большинства промышленных систем рекомендуется комбинация: постоянная циркуляция через основной фильтр плюс периодическая тонкая очистка в выходные или ночные часы.
Очистка СОЖ от стружки и других механических примесей - это не дополнительная затрата, а инвестиция в стабильность производства и экономию на замене жидкости. ГОСТ Р 52237-2004 требует именно системного подхода: многоступенчатая фильтрация (крупные примеси, основная очистка, при необходимости тонкая), выбор метода в зависимости от типа загрязнений (магнитные частицы, мелкий шлам, посторонние масла), и регулярный контроль содержания примесей по ГОСТ Р 50558-93. Эксперты отмечают, что при правильной организации очистки ресурс циркулирующей СОЖ можно продлить на 30–50%, что компенсирует затраты на фильтрационное оборудование за несколько месяцев.
Начните с инвентаризации вашей системы: определите, какие загрязнения преобладают (магнитная стружка, мелкий шлам, абразив, посторонние масла), выберите подходящие методы очистки и установите регулярный график отбора проб. Даже если оборудование уже давно работает без контроля, переход на системную очистку даст видимый результат в течение первого месяца.
