Испытание смазочных материалов - это комплексный процесс, который невозможно корректно провести в лаборатории, опираясь только на одно измерение или один прибор. Реальные условия работы смазки включают переменные температуры, влажность, механические нагрузки и циклические воздействия, и именно поэтому профессионалы используют комбинированный подход: трибометр для оценки трения и износа в сочетании с климатической камерой для контроля внешних факторов. Такое сочетание позволяет предсказать поведение смазки в полевых условиях - от защиты стальных канатов в морозе до испытания литиевой смазки с дисульфидом молибдена при ударных нагрузках.
В этой статье рассмотрены принципы работы трибометров и климатических камер, их взаимодействие при испытаниях, ключевые параметры измерения и стандарты, которые гарантируют воспроизводимость результатов. Материал предназначен для технических специалистов, инженеров и закупщиков, которые отбирают смазки для критичных приложений или готовят техническое задание на испытания.

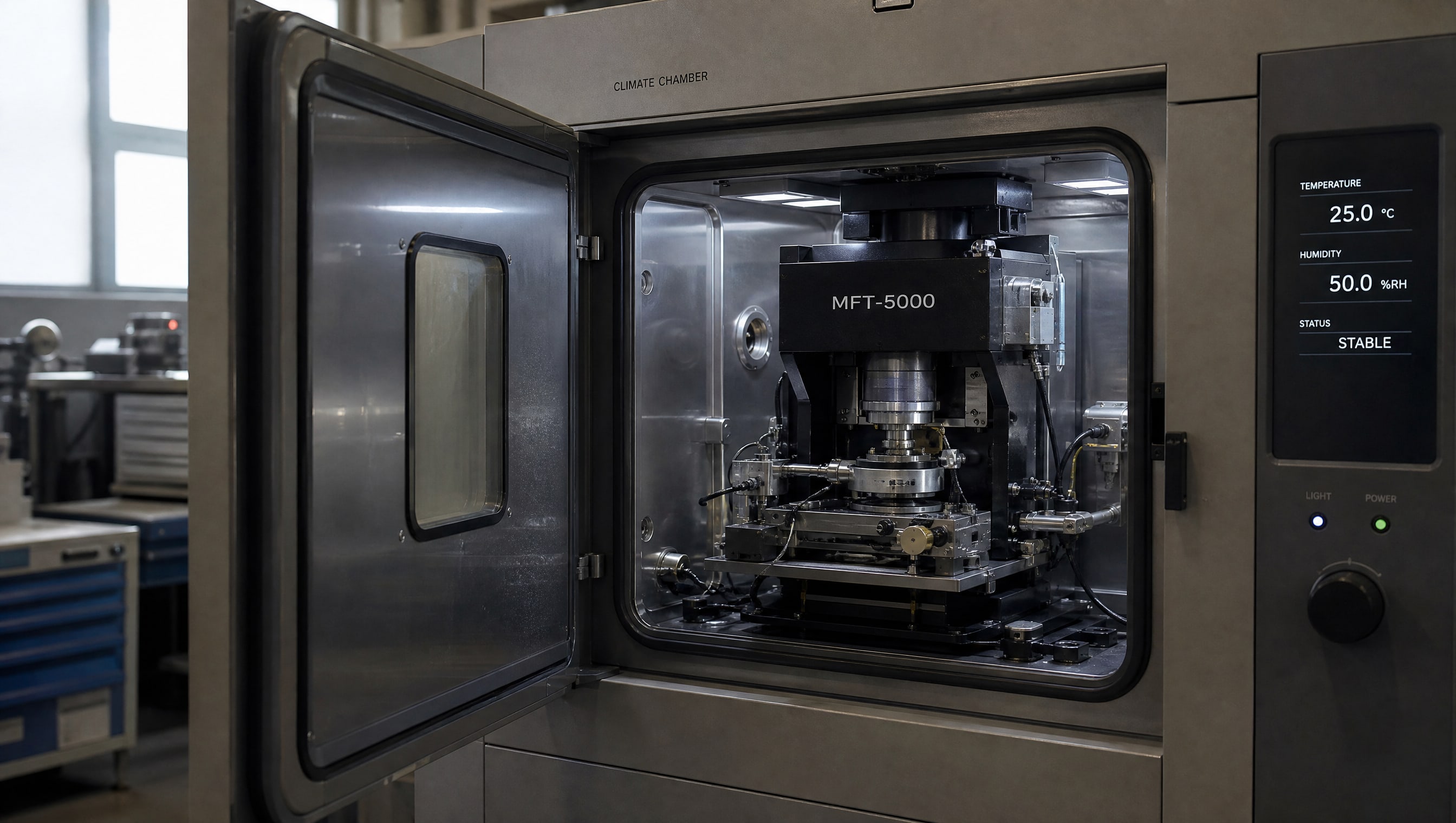

Современный трибометр, встроенный в климатическую камеру или позволяющий работать с ее модулем, может одновременно варьировать температуру образцов, влажность окружающей среды и давление.
Многофункциональный трибометр MFT-5000, например, обеспечивает работу в диапазоне от -120 до 1200 °C со скоростью изменения температуры от 1 до 10 °C в минуту. Такой темп изменения критичен для имитации естественных переходов в производственной среде - например, когда смазка переходит из холодного хранилища в теплый цех.
Особенность качественной установки - возможность независимого нагрева или охлаждения верхнего и нижнего образца. Это моделирует асимметричные условия контакта: например, когда нижняя поверхность (опора) холоднее верхней (инструмента), что часто происходит в реальных трибосистемах. Камера поддерживает влажность воздуха на нужном уровне - от сухого режима (30%) до влажного (до 100% относительной влажности), а некоторые модели обеспечивают работу в вакууме до 10⁻⁷ торр, что необходимо для испытаний смазок в условиях вакуумных аппаратов и космических приложений.
Такие трибометры предназначены для оценки характеристик смазочных материалов, присадок, масел и жидкостей для металлообработки. Датчики установки измеряют коэффициент трения в реальном времени, а современные системы автоматически записывают данные при каждом изменении режима, что исключает ошибки оператора.
Для испытаний в режимах циклического движения с малыми амплитудами (фреттинг-износ и микросдвиг) применяются специализированные установки, такие как SRV-фреттинг-трибометр компании DUCOM.
Этот прибор определяет характеристики истирания материалов, покрытий и смазок при циклическом воздействии, что типично для шарниров, упорных колец и защемленных зон.
SRV позволяет испытывать образцы в жидкой смазке или пластичной смазке с контролем дефицита смазочного материала и повышением температуры. Нижний образец может быть нагрет до 800 °C, а относительная влажность в закрытой камере регулируется в диапазоне 30–75%. Для контроля состояния смазки во время трения применяется метод падения напряжения между контактами, который указывает на электропроводность и толщину пленки. Эта обратная связь позволяет оценить, сохраняется ли защитный слой смазочного материала или происходит полусухое трение.
Установка особенно полезна при испытании смазок для шрусов с дисульфидом молибдена, потому что фреттинг моделирует вибрационное воздействие, при котором частицы MoS₂ работают как твердые смазывающие агенты между металлическими поверхностями.
Успешное испытание смазочных материалов требует точного контроля и мониторинга нескольких взаимосвязанных параметров.

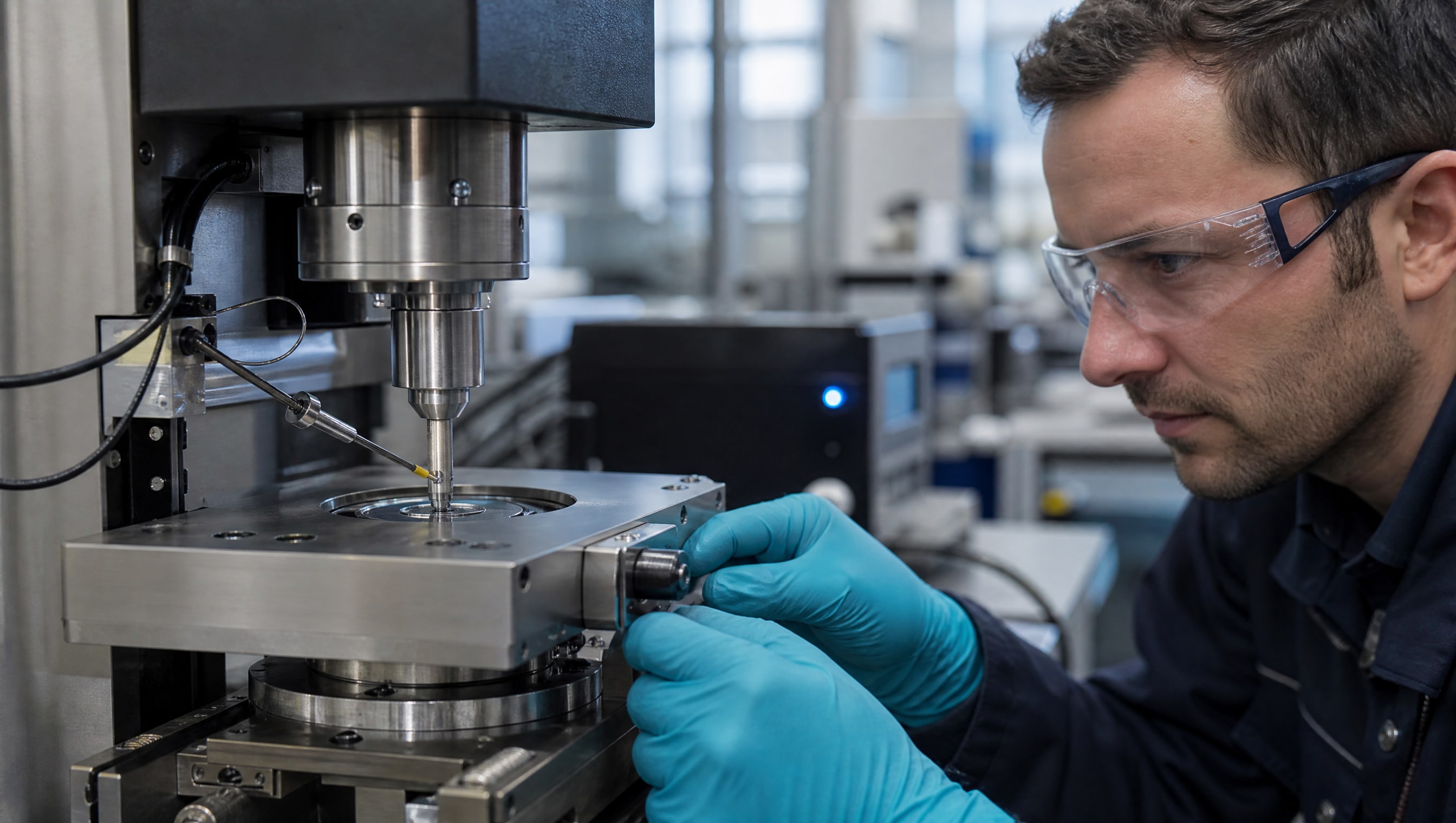

Объемная температура смазки - это не температура окружающей среды в камере, а температура самого смазочного материала в зоне контакта и в объеме резервуара. Измеряют ее термопарой, погруженной прямо в смазку. Этот параметр критичен, потому что вязкость смазки, толщина масляной пленки и поведение присадок зависят именно от этой величины, а не от показаний датчика воздуха. Например, при испытании смазки при низких температурах объемная температура может быть на 5–15 °C выше температуры в камере из-за фрикционного выделения тепла.
Скорость скольжения (м/с) и контактное давление (МПа) задают режим трения. В эластогидродинамическом режиме (EHL) масляная пленка разделяет поверхности полностью; при снижении скорости или давления контакт переходит в граничное смазывание, где поверхности касаются металл-к-металлу, и смазка работает за счет адгезии и противоизносных присадок. Именно в граничном режиме проверяют эффективность смазок с дисульфидом молибдена или молибденовых присадок.
Толщина пленки между контактами рассчитывается или измеряется оптическим методом (в установках с оптическим доступом). Для смазок консистентных (пластичных) толщина пленки зависит от скорости вращения, вязкости базового масла, NLGI-класса и температуры. При низких температурах пленка может быть недостаточной, что приводит к повышенному износу - это именно то, что проверяют в комбинированных испытаниях.
Каждое измерение проводится по утвержденному стандарту, что обеспечивает повторяемость результатов между лабораториями и возможность сравнения смазок разных производителей.

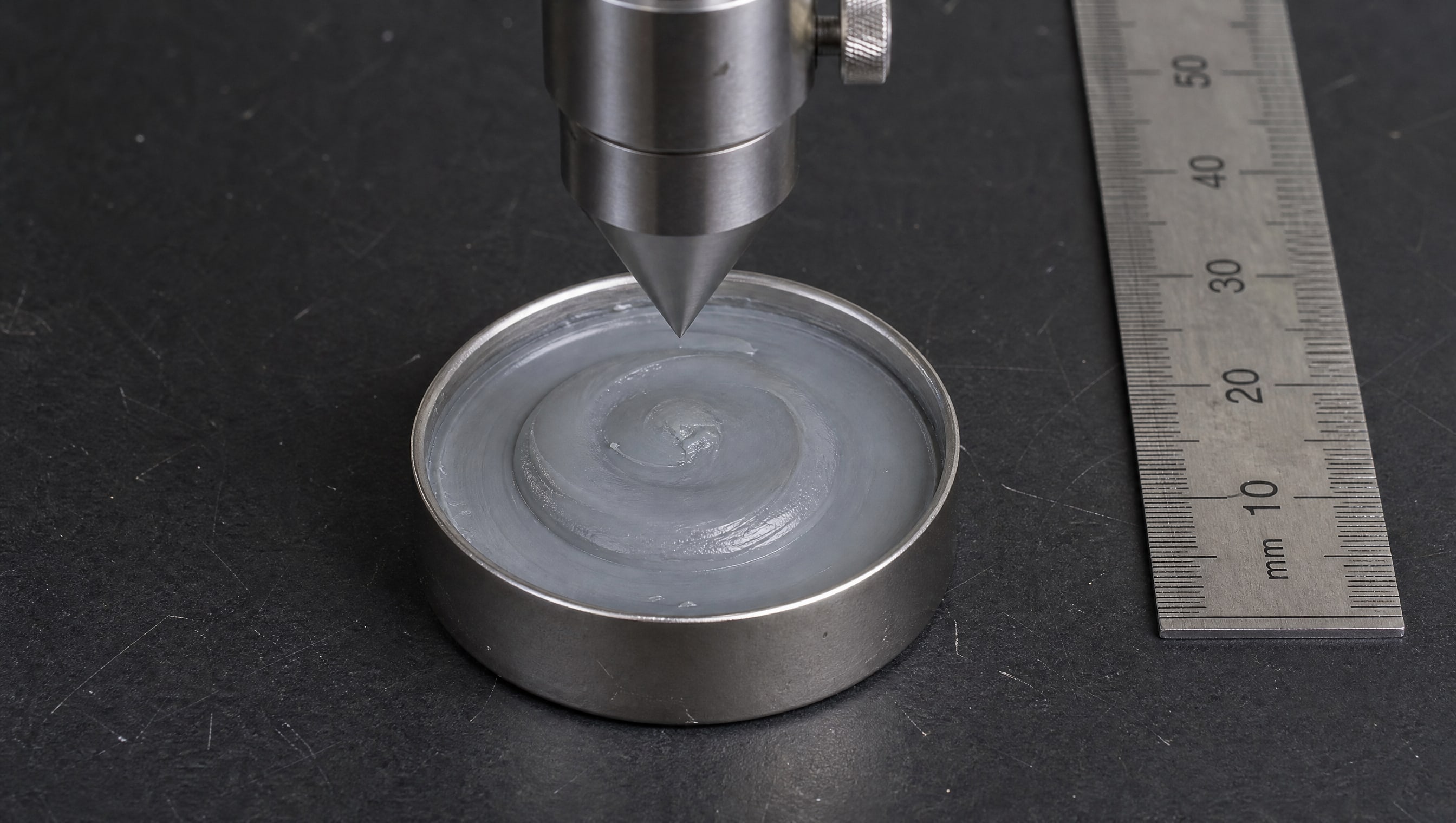

Консистенцию пластичной смазки (пенетрацию) измеряют пенетрометром по стандарту DIN ISO 2137. Результат - это глубина погружения стандартного конуса при заданной нагрузке, выраженная в единицах 0,1 мм. На основе пенетрации определяют класс консистенции по системе NLGI (NLGI 1 - мягкая, NLGI 2 - среднетвердая, NLGI 3 - твердая и так далее). Класс NLGI - это не показатель качества, а классификация по консистенции, и выбор нужного класса зависит от приложения: для систем централизованной смазки часто берут более мягкие классы (NLGI 0–1), а для опорных узлов - более твердые (NLGI 2–3).
Температура застывания (точка застывания) измеряется по стандарту DIN ISO 3016 и показывает, при какой температуре масло теряет текучесть. Для смазки аналогичную роль играет температура каплепадения, которая определяется по DIN ISO 2176. Эта температура означает, при какой величине смазка переходит в жидкое состояние, и важна для оценки верхнего рабочего предела, но не гарантирует хорошую работоспособность при этой температуре - требуются трибологические испытания.
Многие закупщики ошибочно полагают, что высокая температура каплепадения автоматически означает надежную работу смазки при высокой температуре. На самом деле каплепадение - это точка разжижения, а коэффициент трения, износ и окисление смазки проверяют отдельно в трибометре.
Для оценки антикоррозионной защиты, особенно важной при защите стальных канатов в условиях высокой влажности, используется тест по стандарту DIN 50017-KTW. Испытание проводится в климатической камере с переменной температурой (например, от 16 до 35 °C) и высокой влажностью (95–100% относительной влажности). Результатом является количество часов, прошедших до появления первых следов ржавчины на стальной поверхности. Эта информация критична при выборе смазки для морских объектов, гидротехнических конструкций и наружного оборудования.
低температурная работоспособность смазок требует специального внимания, потому что при снижении температуры вязкость базового масла растет экспоненциально, а пластичные смазки становятся тверже.
Параллельно меняется эффективность противоизносных присадок и адгезионные свойства смазки.
Типовой диапазон испытания - от 0 до -40 °C с шагом 10 градусов. На каждой ступени температуры проводятся трибологические испытания при заданном режиме (нагрузка, скорость скольжения, амплитуда движения). Одновременно регистрируют объемную температуру смазочного материала, потому что даже при -40 °C в воздухе температура смазки в зоне контакта может быть на несколько градусов выше из-за фрикционного выделения тепла.
Климатическая камера также регулирует влажность, что важно для оценки смазок, которые будут работать в условиях конденсации влаги или попадания осадков. Например, литиевая смазка с дисульфидом молибдена может терять адгезию, если влага вытесняет тонкий слой смазочного материала со стальной поверхности. Испытания при влажности 90–95% и температуре -20 °C моделируют эти критичные условия.
Дисульфид молибдена (MoS₂) - это твердая смазка, которая работает за счет слоистой кристаллической структуры.
При трении слои скользят относительно друг друга с низким коэффициентом трения, что особенно эффективно в граничном режиме и режиме фреттинга, когда жидкая смазочная пленка разрывается.

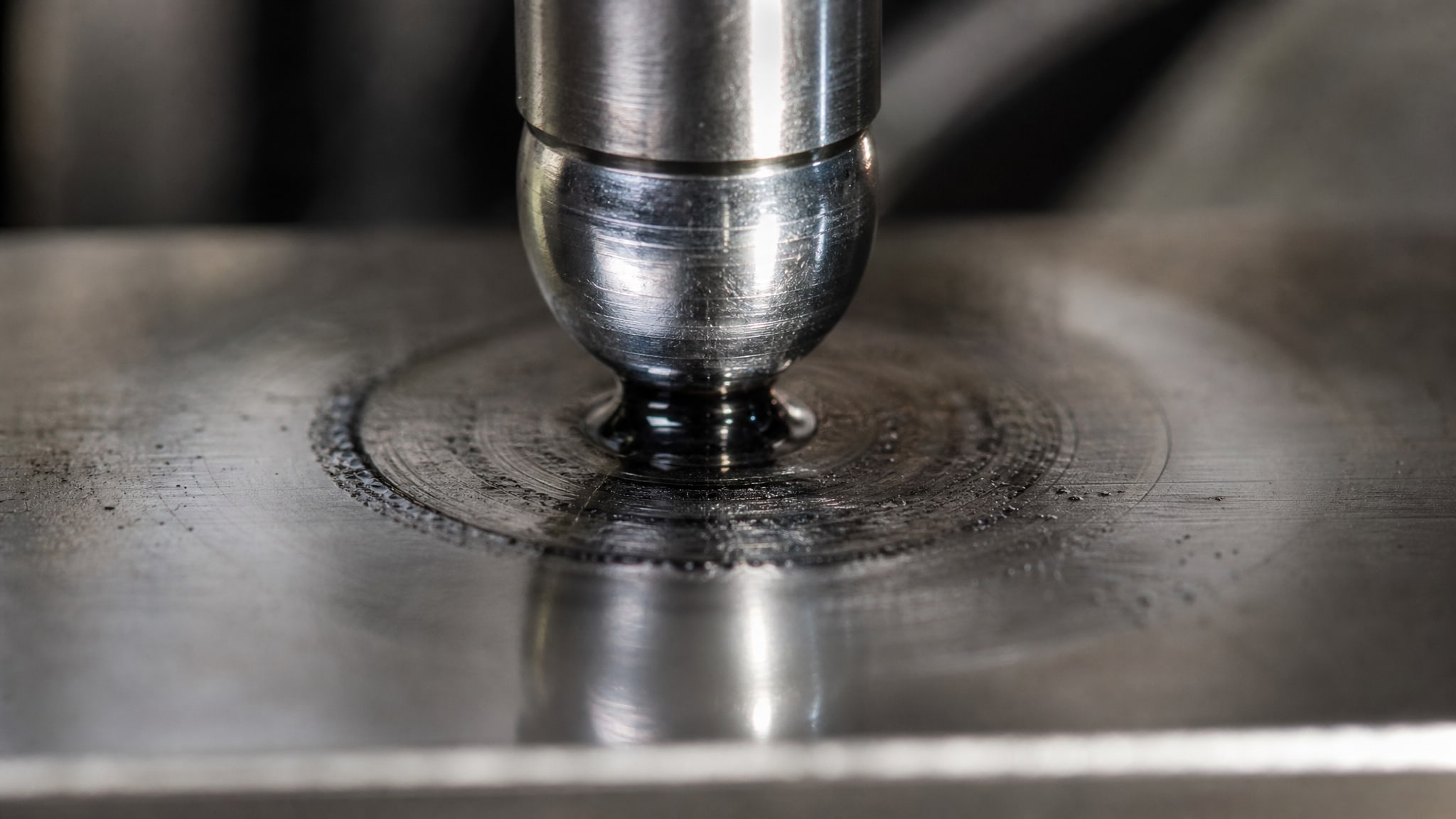

При трибометрических испытаниях смазки с MoS₂ показывают характерное поведение: на стадии приработки коэффициент трения может быть высоким (0,15–0,25), но затем, по мере формирования защитного слоя из частиц MoS₂, коэффициент снижается до 0,08–0,12. Эта динамика видна на графиках, регистрируемых трибометром в реальном времени. При испытании в климатической камере при низких температурах влияние MoS₂ становится еще более выраженным, потому что при холоде базовое масло загустевает, а твердая смазка компенсирует потерю жидкостного смазывания.
Однако есть важный нюанс: частицы MoS₂ не универсальны для всех условий. На практике эффективность MoS₂ зависит от режима испытания (нагрузка, скорость, температура), от химического состава базовой смазки и от размера частиц порошка. Испытание в SRV при фреттинге показывает одни результаты, испытание в плоскостном контакте при вращении - другие, и именно поэтому выбор смазки должен быть обоснован результатами триботестов, а не только наличием MoS₂ в составе.
Для защиты стальных канатов в условиях низких температур и высоких нагрузок, особенно при изгибе, рекомендуется использовать адгезивную смазку с дисульфидом молибдена и графитом, которая обеспечивает надежную защиту в диапазоне от -20 °C до +140 °C. Такие смазки прошли испытания на фреттинг-износ и показали сохранение коэффициента трения в допустимых пределах при циклических движениях в условиях низкой температуры и повышенной влажности.
Жалкая ошибка многих закупщиков - выбирать смазку исключительно по паспортным данным (вязкость, класс NLGI, температуры) без рассмотрения реальных условий и результатов испытаний.
Паспортные данные дают минимум информации; триботесты показывают, как смазка себя поведет в полевых условиях.
Рекомендуемый процесс:
Определить режим трибологического контакта (скорость скольжения, нагрузка, амплитуда, наличие ударов).
Определить диапазон рабочих температур, включая минимальные.
Определить влажность окружающей среды и возможность попадания воды или агрессивных сред.
На основе режима выбрать тип смазки (жидкая, консистентная с каким классом NLGI, с присадками или без).
Провести предварительный триботест на необходимом диапазоне температур в климатической камере.
Сравнить результаты с требованиями технического задания (максимальный коэффициент трения, максимальный износ за 100 часов, максимальное сваривание, антикоррозионная защита).
Если результаты удовлетворяют требованиям, согласовать поставку; если нет - подобрать альтернативу или скорректировать параметры испытания.
В случае, если требуется литиевая смазка с дисульфидом молибдена, способная работать при ударных нагрузках и низких температурах (до -30 °C), выбор обычно падает на смазки, которые прошли комплексные испытания и показали высокую нагрузку сваривания (точка сваривания) в трибометре. Класс консистенции (NLGI 2 или NLGI 3) подбирается исходя из типа смазочной системы: для ручной смазки часто берут NLGI 2–3, для систем централизованной смазки допускаются более мягкие варианты.
Трибометр измеряет трение, износ и поведение смазочной пленки при заданных механических условиях (нагрузка, скорость скольжения). Климатическая камера - это внешняя среда, которая контролирует температуру и влажность. Комбинированный подход позволяет одновременно менять механический режим и внешние факторы, что дает полную картину поведения смазки в реальных условиях.
Нет. Температура застывания показывает, при какой температуре масло теряет текучесть, но это не гарантирует, что смазка будет работать при этой температуре. Требуются триботесты при низких температурах, которые покажут коэффициент трения, износ и сохранение адгезии смазки к металлу.
Температура каплепадения (по DIN ISO 2176) показывает верхний температурный предел хранения и транспортировки смазки: выше этой температуры смазка разжижается и может вытечь из зазоров. Однако это не означает, что при такой температуре смазка будет хорошо защищать узел; реальную работоспособность определяют трибологические испытания.
Смазки с дисульфидом молибдена обычно показывают лучшие результаты при фреттинге и микросдвигах благодаря твердосмазывающему эффекту частиц MoS₂. Однако эффективность зависит от размера частиц, концентрации MoS₂, качества базовой смазки и точных условий испытания. Выбор должен быть обоснован результатами SRV-тестов при соответствующем режиме.
Это зависит от объема испытаний. Одно испытание на одной температуре может занять 10–50 часов (в зависимости от режима и числа повторений). Полный цикл, включающий испытания при 3–5 температурах, антикоррозионные тесты и оценку окисления, может занять несколько недель.
Испытание смазочных материалов на трибометре в сочетании с климатической камерой - это единственный надежный способ убедиться, что смазка будет работать в заявленных условиях. Комбинированный подход обеспечивает контроль механического режима (нагрузка, скорость, амплитуда движения), температуры смазочного материала, влажности окружающей среды и других внешних факторов. Ключевые параметры - объемная температура смазки, скорость скольжения, контактное давление и толщина масляной пленки - измеряются в реальном времени и записываются автоматически, что исключает субъективность оценки.
Для практического применения рекомендуется не ограничиваться паспортными данными (класс NLGI, температура каплепадения, вязкость), а проводить триботесты на диапазоне температур, соответствующем реальным условиям. Особенное внимание следует уделить испытаниям при низких температурах, потому что именно здесь часто скрывается истинная работоспособность или отказ смазки. Если вам нужны результаты испытаний смазки перед закупкой на производство, обратитесь в аккредитованную лабораторию с просьбой провести триботесты на трибометре MFT-5000 или SRV в климатической камере, указав свои рабочие параметры и требуемые диапазоны температур - это даст вам объективную основу для выбора.
