Почему инженеру важно предоставить чертеж или эскиз детали при заказе покрытия

Когда закупщик или инженер делает запрос на нанесение антифрикционного или антиадгезионного покрытия, поставщик часто просит чертеж, эскиз или 3D-модель детали. На первый взгляд это может показаться формальностью - ведь технические характеристики покрытия одинаковы для всех. На самом деле чертеж определяет успех всего проекта: от выбора режима полимеризации до гарантии качества финального результата.

Дело в том, что полимеризация покрытия зависит не только от температуры воздуха в печи, но и от теплового поведения самой детали. Габариты, масса, материал и геометрия влияют на скорость прогрева, время достижения нужной температуры металла и равномерность отверждения по поверхности. Без этих параметров невозможно выбрать правильный режим печи или гарантировать, что покрытие полимеризуется качественно, особенно в сложных местах - внутри полостей, под ребрами жесткости или в зонах маскировки.

Чему покрытие 'учится' от геометрии детали

Любое антифрикционное или антиадгезионное покрытие имеет строго определенный режим полимеризации.

Например, для полиэфира TGIC типичные параметры -204 °C (400 °F) при выдержке 10 минут; для эпокси часто указывают 204 °C в течение 7 минут. Но эти цифры - это целевая температура на поверхности металла, а не на стенке печи.

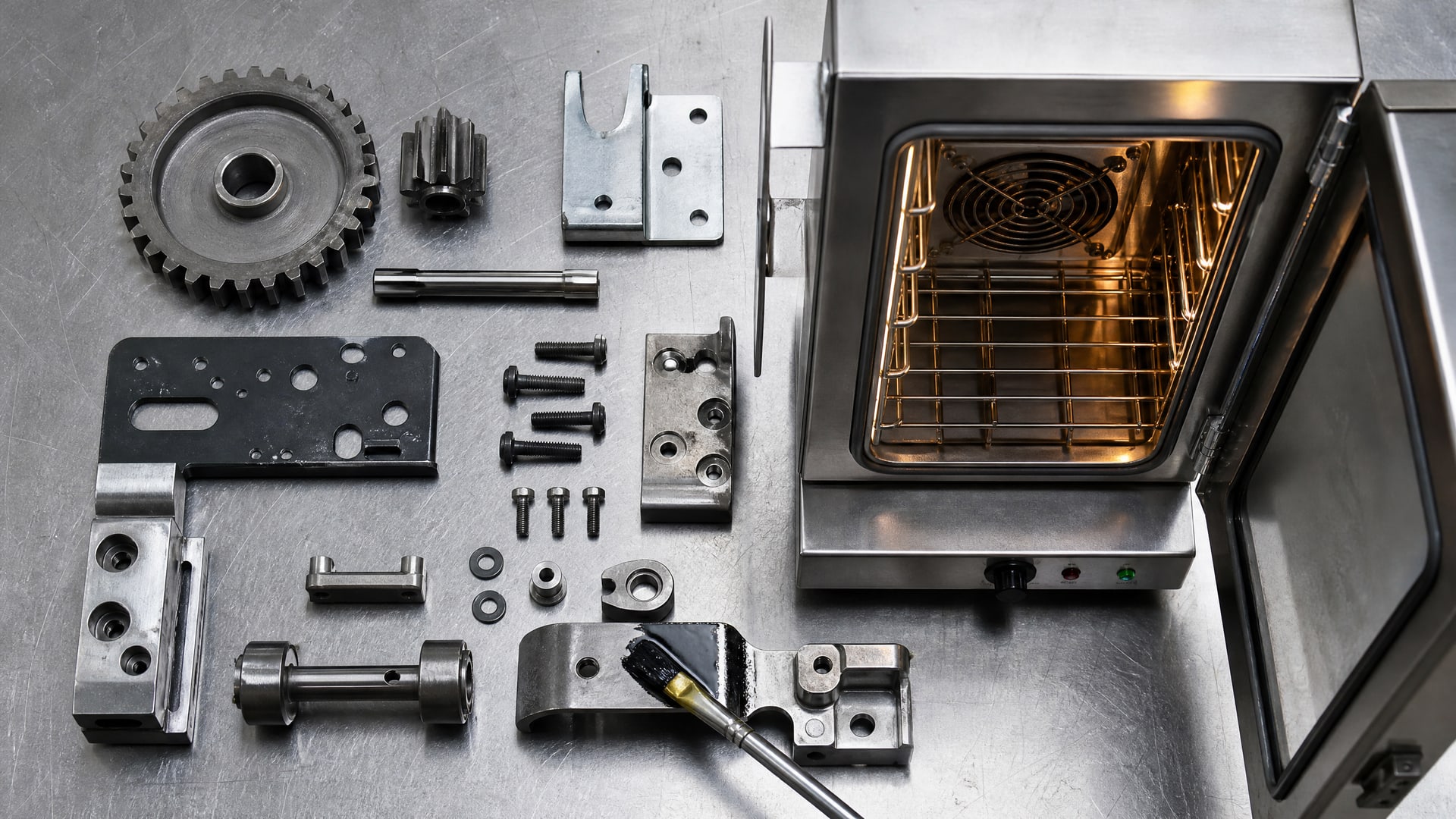

Вот почему чертеж критичен: он показывает, насколько быстро детали разных размеров и масс прогреваются в той или иной печи. Массивная деталь из стали толщиной 15 мм нагревается дольше, чем тонкий лист; следовательно, время нахождения в печи нужно рассчитывать именно для этой детали. Если закупщик не указал размеры, поставщик может предложить режим, ориентированный на среднюю деталь, и тогда толстая деталь выйдет с недополимеризованным покрытием.

Кроме того, геометрия указывает на наличие полостей, ребер жесткости и сложных профилей. В таких местах могут возникнуть теневые зоны, куда воздух печи не попадает с нужной интенсивностью, или, напротив, места, где тепло скапливается и может вызвать перегрев. Чертеж помогает поставщику спрогнозировать эти проблемы и заранее предложить способ их решения - например, изменить позиционирование детали в печи или использовать конвекционный режим.

Спецификация покрытия: что нужно указать в техническом задании

Техническое задание на покрытие должно быть структурировано так, чтобы поставщик мог выбрать правильный материал и режим без гаданий.

Международный стандарт ISO 12944-8 определяет, что в спецификацию входят: тип поверхности (сталь, алюминий, пластик), подготовка (пескоструй, обезжиривание), тип и толщина покрытия, требуемые эксплуатационные свойства и режим отверждения.

Если речь идет об антифрикционном покрытии, нужно указать, где оно должно применяться: на скольжущих поверхностях, в направляющих, на шпинделях. Для антиадгезионного - нужно зафиксировать, с какими материалами покрытие будет контактировать (пластмасса, резина, силикон), при каких температурах и с каким усилием снятия.

Без этих деталей поставщик выбирает покрытие вслепую. Например, если не указана рабочая температура, он не знает, выдержит ли выбранный полиэфир TGIC или нужен более термостойкий эпокси. Если не указаны зоны без покрытия, могут быть замаскированы неправильно, и результат не встанет на место. Именно поэтому чертеж или эскиз - не просто желательный документ, а необходимость для корректного выполнения заказа.

Температура металла против времени в печи: почему это разные вещи

Один из самых частых источников ошибок - путаница между временем нахождения в печи и температурой поверхности детали.

Производители порошков указывают режим как «204 °C / 10 минут», и многие операторы печей интерпретируют это как «загрузить на 10 минут при температуре печи 204 °C». Но на самом деле отсчет времени начинается только после того, как металл детали достигнет 204 °C.

Это принципиально важно для гарантии полимеризации. Если деталь была загружена в печь с температурой 200 °C, но сама деталь прогрелась до 204 °C лишь на 3-й минуте, то выдержка 10 минут идет с 3-й по 13-ю минуту общего времени нахождения в печи. Если оператор выгрузит деталь в момент, когда прошло ровно 10 минут с начала загрузки, покрытие будет недополимеризовано.

Без чертежа поставщик печи не может рассчитать время восстановления температуры после загрузки. Для тонких деталей это может быть 1–2 минуты, для массивных -5–10 минут. Температурная равномерность печи тоже определяется ее конструкцией и мощностью, но выбор печи напрямую зависит от массы и размеров типовой партии деталей, которые в ней будут полимеризоваться.

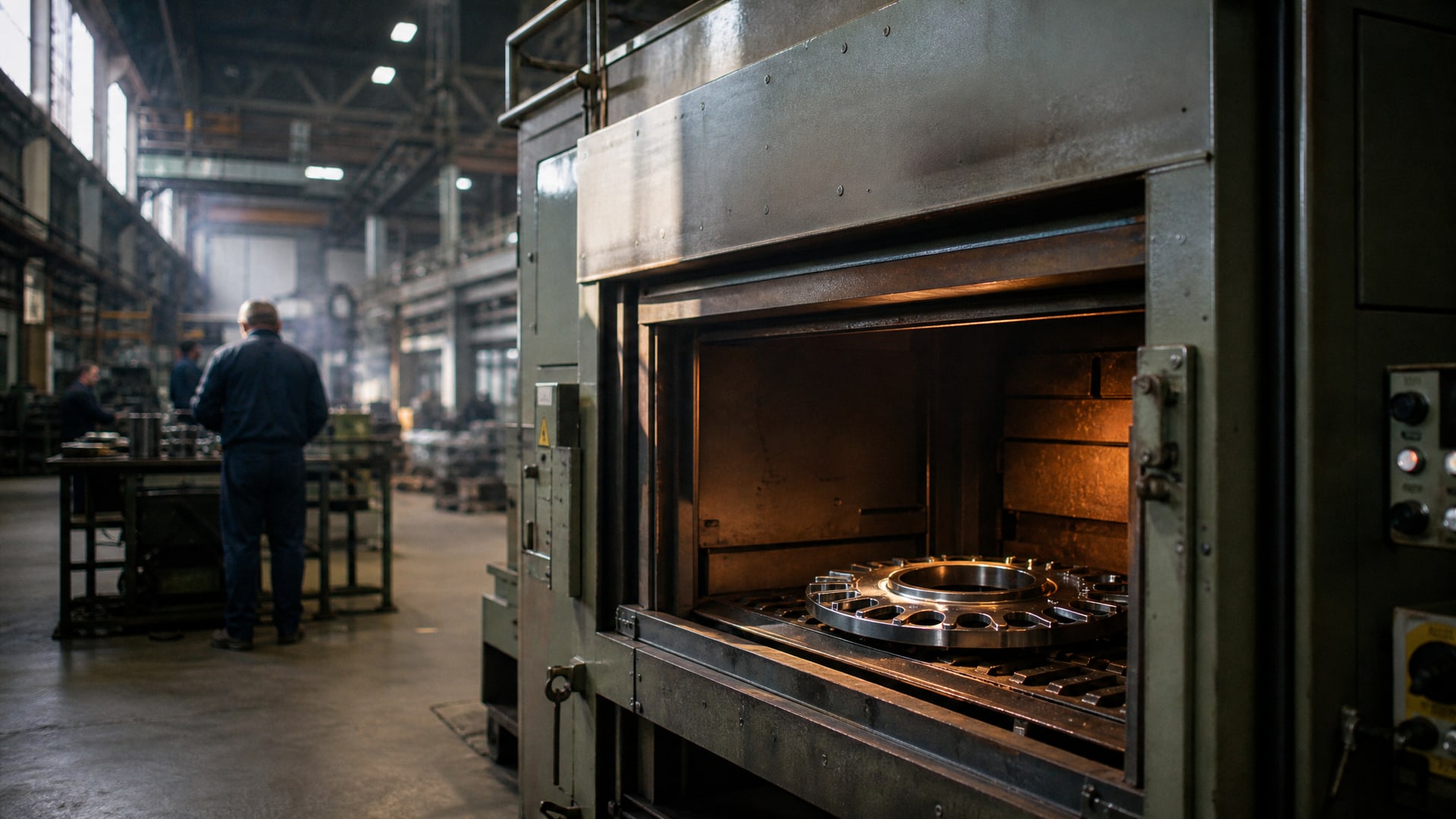

Печь полимеризации и ее согласованность с параметрами детали

Выбор печи полимеризации - это не просто подбор по температуре.

Нужно убедиться, что печь обеспечивает равномерность ±5–10 °C по всей рабочей зоне, что она способна быстро восстанавливать температуру после загрузки партии деталей, и что ее производительность соответствует объему заказов.

Для печи полимеризации порошковой краски важна циркуляция воздуха: конвекция должна быть интенсивной, но равномерной, чтобы избежать сквозняков, которые создают холодные зоны. Чертеж детали помогает определить, будут ли в печи теневые зоны, куда горячий воздух попадает хуже. Если деталь имеет глубокие полости или ребра жесткости, может потребоваться печь с лучшей циркуляцией или более длительная выдержка.

Также важна безопасность и надежность печи. Современные печи полимеризации оснащены датчиками температуры, защитой от перегрева и системами вентиляции. При выборе печи инженер должен убедиться, что она соответствует требованиям безопасности для оборудования такого класса и что ее управление согласовано с режимами, требуемыми для конкретных покрытий.

Газовая печь полимеризации или электрическая?

Газовая печь полимеризации обычно более производительна и экономична при высоких объемах, но требует точной регулировки и постоянного технического обслуживания. Электрическая печь (с ТЭНами) дороже в начальных вложениях, но проще в управлении и обслуживании. Выбор зависит от объема производства, бюджета и требуемой гибкости в режимах.

Управление печью полимеризации должно позволять оператору легко менять режимы в зависимости от типа покрытия и партии деталей. Если в производстве используется несколько разных порошков с разными режимами, печь должна иметь предустановленные программы, чтобы минимизировать ошибки оператора и убедиться, что каждая партия получает правильный режим.

Зоны маскировки, подвеса и контроль качества

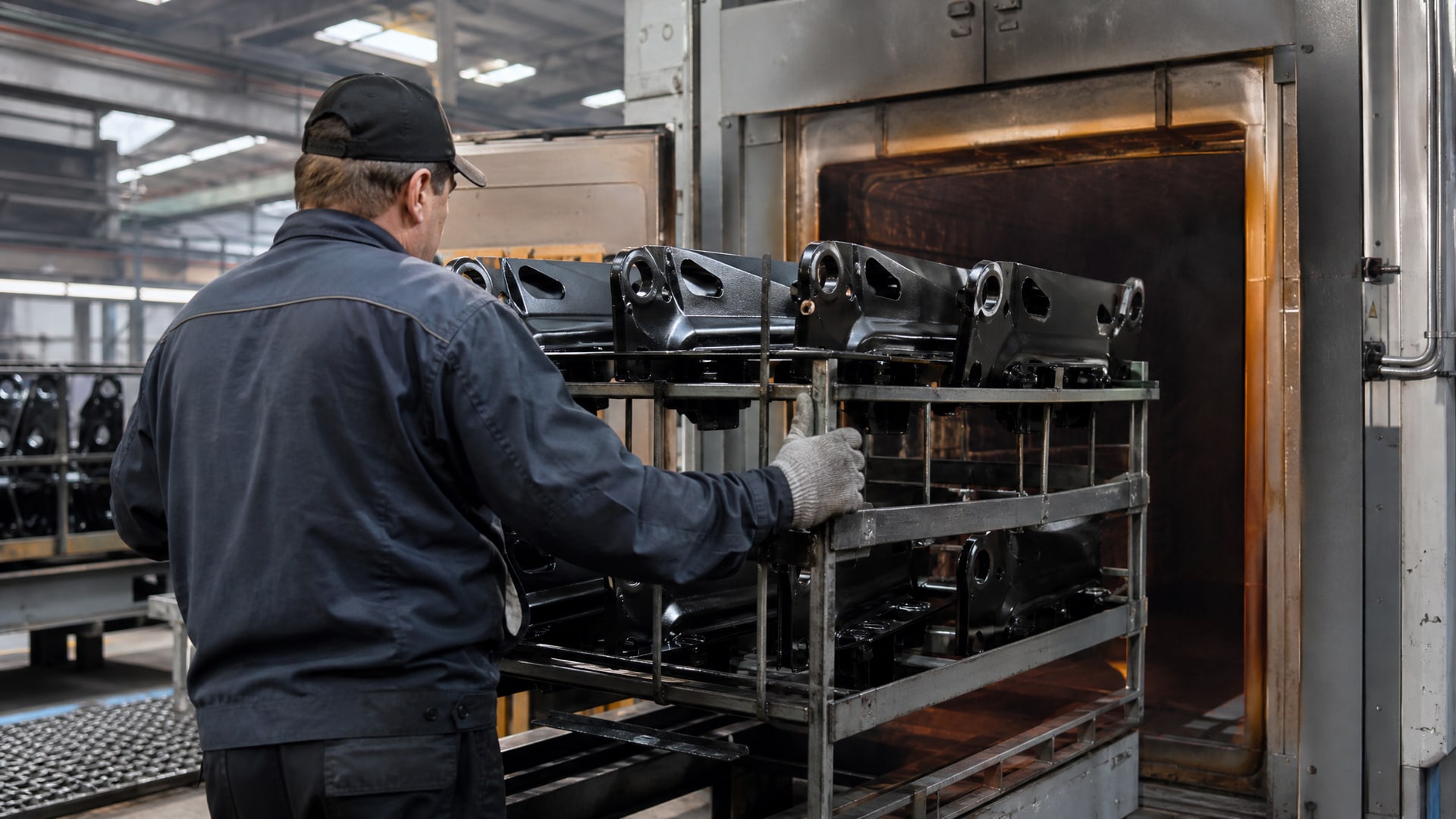

Чертеж должен четко показывать, где деталь будет подвешиваться в печи.

Это важно, потому что точки подвеса не должны быть скрыты в критичных местах, где нужно гарантировать полное покрытие. Кроме того, если на детали есть резьба, контакты, чувствительные элементы или зоны, которые не должны быть покрыты, они должны быть замаскированы перед нанесением покрытия.

Без чертежа поставщик не знает, какие площади нужно защитить маской. Если замаскировать неправильно, может быть закрыто покрытием то, что открыто быть не должно, или, наоборот, останется открытой зона, где нужна защита. Это приводит к переделкам, потерям времени и дополнительным расходам.

Контроль качества также зависит от чертежа. Инспектор должен знать, где именно проверять толщину покрытия (обычно на гладких поверхностях, вдали от ребер жесткости), где смотреть на однородность цвета и блеска, и где искать возможные дефекты - подтеки, пузырьки, шероховатость. Эти зоны определяются геометрией детали и требуемыми характеристиками покрытия.

Совет инженера: антифрикционные покрытия на практике

Когда необходимо обеспечить долговечность деталей, подвергающихся фрикционным нагрузкам, например шлицевых соединений или направляющих, инженеры часто выбирают специализированные антифрикционные покрытия.

Такие материалы требуют точного согласования режима полимеризации с параметрами детали.

На практике, когда инженер предоставляет подробный чертеж с указанием размеров, масс и геометрии, поставщик может рассчитать оптимальный режим и убедиться, что печь полимеризации, в которой будет отверждаться покрытие, обеспечит равномерное и полное отверждение. Например, антифрикционное покрытие может требовать точности по температуре ±3 °C для достижения требуемого коэффициента трения. Чертеж помогает предвидеть, потребуется ли дополнительная калибровка печи или изменение способа загрузки деталей.

Часто задаваемые вопросы

Почему производитель просит эскиз, если я заказываю стандартное покрытие?

Потому что даже стандартное покрытие зависит от геометрии, тепловой массы и критичных зон детали. Эти параметры меняют режим полимеризации, возможные места дефектов и способ проверки качества. Без эскиза производитель не может гарантировать результат.

Какая разница между печью полимеризации для газа и электричества?

Газовая печь обычно производительнее и экономичнее при высоких объемах, но требует точной регулировки и обслуживания. Электрическая печь с ТЭНами дороже в начальных вложениях, но проще в управлении. Выбор зависит от объема производства и требуемой гибкости режимов.

Почему нужно отсчитывать время выдержки от температуры металла, а не от времени загрузки?

Потому что полимеризация - это химический процесс, который начинается только при достижении определенной температуры. Если отсчитывать просто время в печи, тонкие детали могут быть перегреты, а толстые - недополимеризованы.

Как понять, что печь полимеризации выбрана правильно?

Нужно проверить, что печь обеспечивает температурную равномерность ±5–10 °C по рабочей зоне, быстро восстанавливает температуру после загрузки партии и способна работать с требуемыми режимами для используемых покрытий.

Что указать в техническом задании для покрытия, чтобы избежать ошибок?

Укажите тип поверхности, требуемую толщину покрытия, рабочую среду, требуемый срок службы, коэффициент трения (для антифрикционных покрытий), зоны без покрытия, размеры и массу детали, а также приложите чертеж или 3D-модель.

Заключение

Чертеж или эскиз детали - это не просто справка, а основа для корректного выбора режима полимеризации и гарантии качества покрытия. Он позволяет поставщику рассчитать время прогрева, выбрать подходящую печь полимеризации, определить места маскировки и спрогнозировать возможные дефекты. Без этого документа риск переделок и дополнительных расходов значительно возрастает.

Если вы планируете заказ покрытия, заранее соберите полную информацию: чертеж (или 3D-модель), технические параметры детали, требуемые свойства покрытия, условия эксплуатации и сроки. Вместе с поставщиком согласуйте режим полимеризации и убедитесь, что используемая печь обеспечивает требуемую температурную равномерность и производительность. Такой подход избавит вас от неожиданностей и гарантирует, что деталь с покрытием будет служить надежно и долго.
