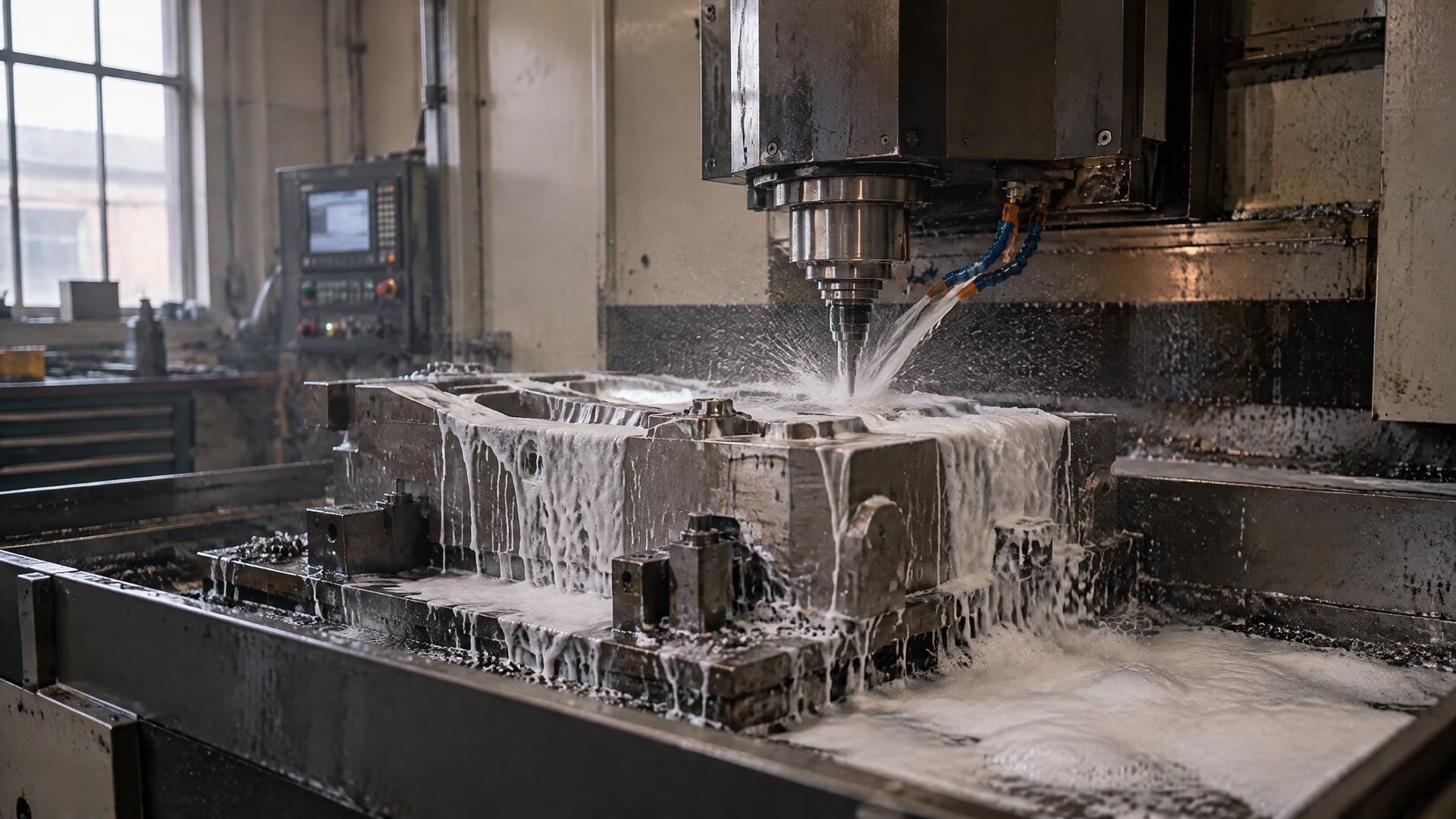

Пенообразование в системе циркуляции смазочно-охлаждающей жидкости - типичная проблема металлообрабатывающих станков, от универсальных фрезеров до высокоскоростных ЧПУ-центров. Пена не просто портит внешний вид эмульсии в баке: она нарушает стабильность подачи, ухудшает охлаждение инструмента, вызывает переливы и скрывает признаки более серьезных неисправностей системы. Главное, что нужно понять: пенится СОЖ почти всегда не потому, что жидкость некачественная, а из-за сочетания химических факторов (свойства воды, концентрация) и механических (подсос воздуха, давление, турбулентность). В этой статье разберем реальные причины вспенивания, способы их диагностики и быстрые действия, которые вернут систему в норму.
Статья полезна техническим специалистам, инженерам и закупщикам, которые хотят не просто замаскировать пену пеногасителем, а разобраться в ее корне и восстановить работу оборудования.
Пенообразование в СОЖ не случайно: оно результат либо неправильной подготовки эмульсии, либо нарушений при ее циркуляции.
Самая частая химическая причина - слишком мягкая вода. Когда жесткость воды опускается ниже 50–100 ppm (или ниже 8–10 °dH), эмульсия теряет стабильность, поверхностный слой ослабевает, и жидкость начинает активно захватывать и удерживать воздух, образуя крупные нестойкие пузыри. Это происходит потому, что минеральные ионы в жесткой воде помогают ПАВ (поверхностно-активным веществам) в составе СОЖ правильно ориентироваться и создавать прочную защитную пленку; без них эта функция нарушается.
Второй значимый фактор - неверная концентрация. Многие думают, что чем выше концентрат, тем лучше защита; на самом деле завышенная концентрация усиливает вспенивание, потому что избыток ПАВ дестабилизирует эмульсию. С другой стороны, заниженная концентрация тоже опасна: жидкость становится слишком слабой, неспособной удерживать воду в однородном состоянии, и она вспенивается при малейшем механическом воздействии. Оптимальный диапазон нужно сверять с паспортом конкретного продукта - обычно это 5–10%, но у разных СОЖ бывают свои требования.
Механические причины связаны с гидравликой станка. Низкий уровень СОЖ в баке ниже 2/3 объема приводит к тому, что всасывающая линия не полностью погружена в жидкость, и насос начинает засасывать воздух прямо в циркуляцию. Подсос может происходить и через микротрещины в шлангах, неплотные соединения на всасывающей части насоса, в фильтре или при падении струи в бак с высоты - в этом случае поток захватывает воздух как мини-водопад. Высокое давление на форсунках и соплах (особенно на ЧПУ-центрах) вызывает интенсивную турбулентность, при которой жидкость насыщается воздухом; чем выше скорость подачи и чем острее углы поворота в магистралях, тем активнее образуется пена.
Температурный фактор не менее важен. При перегреве выше 40–60 °C молекулы СОЖ теряют вязкость, воздух легче проникает в жидкость, и она становится более склонна к вспениванию. Кроме того, высокая температура ускоряет окисление эмульсии, разрушает ее структуру, и система деградирует. Наконец, загрязнение посторонними маслами (например, гидравлическим маслом из утечек станка), попадание чистящих средств или бактериальная порча СОЖ нарушают баланс ПАВ и делают эмульсию беззащитной перед воздухом.
Если на станке или ЧПУ-центре внезапно появилась обильная пена, первый шаг - не паниковать и не сразу лить пеногаситель.
Вместо этого проведите простую диагностику, которая займет 10–15 минут и покажет реальную причину.
Откройте крышку бака и посмотрите на уровень СОЖ. Если он упал ниже рекомендуемого минимума (обычно это отметка 2/3 объема), немедленно долейте жидкость до нормы. Одновременно внимательно осмотрите всасывающую линию - шланг, соединители, фланцы - на предмет трещин, протечек или ослабленных хомутов. Если шланги сухие и целые, проверьте место, где труба входит в бак: иногда уплотнение там ослабевает, и воздух подсасывается прямо во время работы. Если уровень в норме, но вы видите, что струя из заливного шланга падает в бак с высоты более 30–50 см, это тоже источник воздуха - переделайте подачу так, чтобы жидкость текла по стенке бака или погружалась под уровень эмульсии.
Возьмите рефрактометр (оптический или цифровой) и проверьте концентрацию СОЖ. Капните каплю эмульсии из бака на призму, закройте крышку и посмотрите на шкалу - она должна быть в пределах, указанных в паспорте продукта. Если концентрация занижена (например, вместо требуемых 8% показывает 4%), долейте концентрат. Если завышена (вместо 8% показывает 12%), разбавьте эмульсию подходящей водой. Не проводите калибровку по дистиллированной воде сразу перед измерением, если у вас нет специальной инструкции - это может исказить результат. После корректировки концентрации подождите 30–40 минут и проверьте пену снова.
Это можно сделать несколькими способами. Самый доступный - купить тест-полоску на жесткость (продаются в магазинах для аквариумистики или через промышленные поставщиков) и окунуть ее в воду, которую вы используете для разведения концентрата или долива. Результат сравните с требованиями паспорта СОЖ. Если вода показывает жесткость ниже 50 ppm (8 °dH), это высокий риск пены. Рекомендация: либо переходите на использование воды с более высокой жесткостью (иногда помогает смешивание мягкой воды с жесткой в соотношении, которое подскажет вам справочник местной водопроводной сети), либо выбирайте СОЖ, специально разработанную для мягкой воды.
Если уровень в норме, концентрация правильная, вода не очень мягкая, но пена все равно есть, проблема может быть в избыточном давлении. Зайдите в панель управления станка или ЧПУ и посмотрите текущее давление подачи СОЖ (обычно это параметр гидравлической системы или отдельной пневмолинии). Если давление поднялось выше обычного (например, было 3 бара, а стало 5 баров), это вызывает интенсивную турбулентность на форсунках и усиливает вспенивание. Уменьшите давление до рекомендуемого значения. Заодно визуально оцените, нет ли на форсунках заусенцев, частичных засорений или неправильной геометрии - обломанное сопло способно создать хаотичный поток, который заворачивает воздух.
После диагностики переходите к исправлению.
Действуйте по методу исключения: сначала устраняйте наиболее вероятную причину, затем переходите к следующей.
Если тест показал, что концентрация не в диапазоне паспорта, откорректируйте ее. Используйте того же производителя или следуйте рекомендациям по разведению. Обычно концентрат разводят в отношении 1:9 или 1:10 (одна часть концентрата на девять или десять частей воды), но у разных СОЖ своя рецептура - сверяйтесь с документацией. После добавления концентрата или разбавления тщательно перемешайте эмульсию в баке (используйте воздушный компрессор с трубкой, погруженной на дно, или включите циркуляцию на несколько минут).
Если жесткость воды критически низкая (ниже 5 °dH), рекомендуется частичная замена воды. Слейте до 30–50% старой эмульсии, разведите новый концентрат на более жесткой воде (смешайте местную водопроводную воду с родниковой или жесткой артезианской - долю подбирайте экспериментально, начиная с 50 на 50) и долейте в систему. Полную замену эмульсии проводить при пене обычно преждевременно - это дорого и редко требуется, если причина именно в воде.
Загрязнение посторонними маслами или чистящими средствами часто скрывается и проявляется именно через пену. Если у вас на предприятии недавно проводились ремонтные или уборочные работы, есть вероятность, что в бак СОЖ попали капли гидравлического масла, летучих растворителей или остатки моющего средства. Внешний признак: эмульсия теряет привычный вид, становится матовой, появляется стойкий неприятный запах или видны тонкие радужные пленки на поверхности (признак посторонних масел).
В этом случае помощь эффективного очистителя систем циркуляции. EFELE CL-555 специально разработан для вымывания масляных загрязнений, микробных отложений и деградированных остатков СОЖ из магистралей, фильтров и каналов станка. Смешайте его с остатками старой эмульсии в баке, запустите циркуляцию на 30–45 минут, затем слейте систему полностью и промойте чистой водой с жесткостью в норме. После промывки заправьте свежую СОЖ и проверьте пену.
Если СОЖ перегрета, пена практически гарантирована. Проверьте рабочую температуру в баке - она не должна превышать 40–60 °C в зависимости от типа жидкости (точное значение - в паспорте). Если температура выше, включите охлаждение системы (если оно есть) или уменьшите скорость резания и подачи, чтобы снизить тепловыделение. Некоторые крупные производства устанавливают отдельные холодильные агрегаты для СОЖ - если перегрев хронический, это правильное решение. На первое время хотя бы уменьшите интенсивность работы или увеличьте интервалы отдыха оборудования.
Часто пену можно значительно ослабить или полностью устранить, не трогая саму жидкость, а просто отрегулировав механику станка.
Если давление на форсунках выше нормы (смотрите паспорт станка или СОЖ - обычно рекомендуют 2–4 бара для стандартных фрез, 1–3 бара для точения), снизьте его. Даже небольшое уменьшение (с 5 баров до 3 баров) заметно снижает вспенивание. Параллельно улучшится и охлаждение, потому что жидкость будет иметь больше времени на теплообмен с деталью и инструментом, а не летать по цеху с избыточной скоростью. После регулировки давления дайте станку поработать 20–30 минут и оцените пену.
Если вы заподозрили подсос воздуха, проверьте каждое соединение на всасывающей части системы. Отвинтите хомуты на шлангах и переустановите их плотнее. Если видны трещины в шланге, замените участок - даже микроскопическая щель во время работы пропускает воздух. Проверьте уплотнения на фильтре всасывания: если они затвердели или деформировались, замените их. Убедитесь, что горловина для заливки и воздухоотводящие отверстия в баке не забиты.
Если труба, по которой жидкость падает в бак, опущена высоко над поверхностью эмульсии, переделайте ее так, чтобы жидкость текла вдоль внутренней стенки бака или была полностью погружена. Острые углы в магистрали, близко расположенные фитинги, узкие переходы - все это создает турбулентность и вспенивание. Если возможно, замените магистраль на более гладкую, увеличьте радиусы изгибов, избегайте тройников и елочек в циркуляции.
Пеногаситель - полезное, но второстепенное средство.
Его нужно рассматривать как временный экран, а не как решение проблемы. Если вы добавили пеногаситель, но не устранили основную причину, пена вернется через несколько дней или недель.
Пеногасители подразделяются на силиконовые (самые эффективные, действуют быстро, но требуют осторожности - могут повредить краски и покрытия) и неорганические (минеральные масла, порошки). Для СОЖ чаще используют минеральные пеногасители, потому что силиконовые могут несовместимы с некоторыми присадками. Дозировка обычно мизерная: 0,1–0,5% от объема эмульсии, то есть 10–50 мл на 10 литров. Слишком большое количество пеногасителя сделает эмульсию липкой и испортит ее смазывающие свойства.
Добавляйте пеногаситель только после того, как вы уже проверили концентрацию, воду, уровень, давление и герметичность. Вливайте его медленно, с перемешиванием, и ждите 15–20 минут перед оценкой результата. Если пена вернулась через несколько часов или суток, это признак того, что первопричина не устранена - вернитесь к диагностике и устраните ее.
Если у вас нет времени на полный анализ, используйте этот чек-лист:
Поднять уровень в баке до 2/3 объема (если ниже).
Проверить рефрактометром концентрацию СОЖ и скорректировать если нужно.
Измерить давление подачи и снизить на 20–30% от текущего (если оно выше рекомендуемого).
Внешний осмотр: нет ли видимых щелей, протечек, микротрещин в шлангах всасывания.
Запустить циркуляцию на 5 минут и наблюдать пену - если она значительно уменьшилась, одной из этих мер хватит.
Если пена остается, добавить 20 мл пеногасителя на 10 литров эмульсии и подождать 20 минут.
Если через 2–3 часа пена вернулась, провести тест жесткости воды и проверить на загрязнение.
Эта последовательность работает в 80% случаев на практических станках.
Полная замена эмульсии - крайняя мера, но она неизбежна в определенных ситуациях.
Если вы обнаружили, что:
Эмульсия имеет стойкий гнилостный запах, видны темные отложения (признак бактериального загрязнения и деградации).
В системе произошла перекрестная контаминация: например, в бак с СОЖ попало значительное количество гидравлического масла, чистящего средства или топлива.
Жидкость расслоилась - видны отдельные слои, эмульсия не восстанавливается при перемешивании.
Пена не исчезает ни после коррекции концентрации и давления, ни после добавления пеногасителя, и история эмульсии показывает, что она уже отработала свой ресурс (обычно 6–12 месяцев в зависимости от интенсивности).
В этом случае слейте старую СОЖ полностью, промойте бак и магистраль, просушите систему, и заправьте свежую эмульсию, приготовленную на воде нужной жесткости.
Пена часто появляется постепенно, потому что эмульсия стареет, вода испаряется или впитывает влагу из воздуха (особенно во влажном климате). Жесткость местной воды может измениться из-за смены источника водоснабжения. Также возможна микрофильтрация: когда мелкий абразив и осколки инструмента прошли сквозь фильтр и загрязнили эмульсию. Проверьте сначала концентрацию и жесткость воды - часто этого достаточно.
Нет. На ЧПУ-центрах пена появляется чаще именно из-за конструкции: высокое давление (4–6 баров и выше), интенсивная циркуляция, сложная гидравлика с множеством поворотов. Даже хорошая СОЖ может пениться на ЧПУ, если система не герметична или давление завышено. Сначала отрегулируйте давление и герметичность - это решает пену в большинстве случаев.
Аккуратно: разбавление водой может помочь, если концентрация завышена, но если вода мягкая, вы можете сделать еще хуже. Всегда сначала измерьте жесткость воды. Если она нормальная (50–100 ppm и выше), разбавление поможет. Если вода мягкая, это только усилит пену.
Жесткость - это содержание минеральных ионов кальция и магния в воде, измеряется в ppm (миллиграмм на литр) или °dH (немецкие градусы). Мягкая вода (менее 50 ppm) хуже подходит для эмульсий, жесткая вода (более 100 ppm) лучше. Меряется тест-полоской, которая меняет цвет при погружении в воду - результат сравнивается со шкалой на упаковке.
Это рискованно. Разные марки содержат несовместимые ПАВ, присадки и стабилизаторы. При смешивании они могут конфликтовать, разрушить эмульсию и усилить пену, коррозию и неприятный запах. Если нужна новая СОЖ, замените старую полностью или консультируйтесь с техподдержкой производителя.
Пена в СОЖ - признак нарушения в системе: либо в составе жидкости (вода, концентрация, загрязнение), либо в механике станка (давление, подсос воздуха, температура). Главное - не спешить с пеногасителем, а провести быструю диагностику по проверенной схеме: уровень, концентрация, давление, герметичность. В 80% случаев правильная регулировка этих четырех параметров полностью устраняет пену без каких-либо химических добавок.
Вашим следующим шагом должна быть проверка уровня СОЖ в баке и измерение концентрации рефрактометром. Если эти показатели в норме, переходите к давлению и осмотру всасывающей линии. Если пена осталась, проведите тест жесткости воды и, при необходимости, частичную замену эмульсии на воде нужной жесткости. Пеногаситель оставьте как последний инструмент, когда остальные методы исчерпаны.
