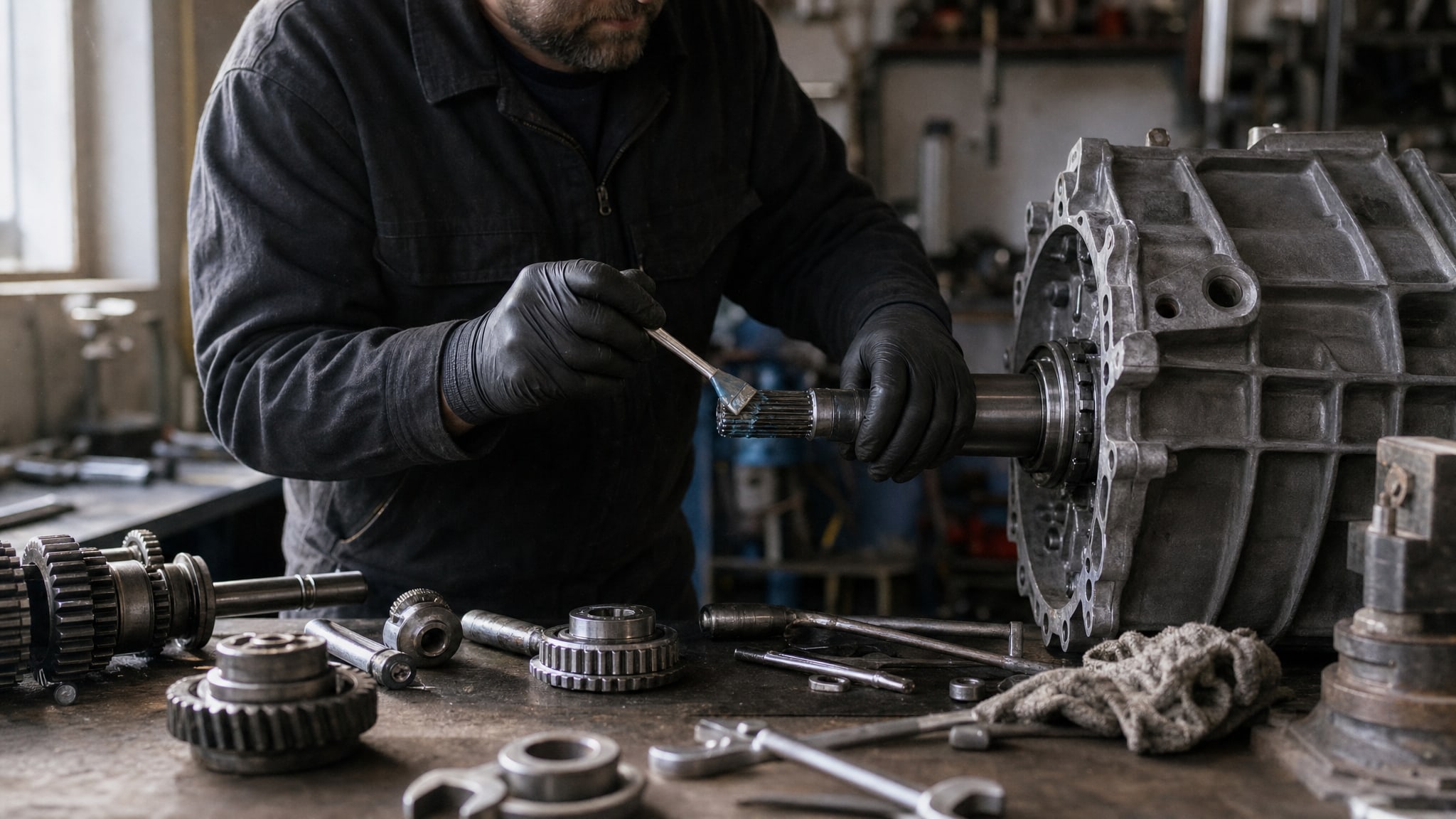

Шлицевые соединения карданного вала и первичного вала коробки передач мотоциклов работают в экстремальных условиях: высокие нагрузки, резкие скачки крутящего момента, температурные колебания и постоянный контакт с влагой и грязью. Обычная универсальная смазка здесь недостаточна. Выбрать правильный материал означает защитить узел от фреттинга, заклинивания и преждевременного износа, а значит - продлить ресурс трансмиссии на тысячи километров.
В этой статье разберем, какие требования предъявляются к смазкам для шлицевых соединений, как отличить подходящий материал от универсального, на какие технические параметры ориентироваться при выборе и как правильно наносить смазку. Материал будет полезен инженерам, техническим специалистам и закупщикам, которые отвечают за надежность мотоциклетной трансмиссии.
Шлицевое соединение - это место, где вал входит в отверстие с пазами (шлицами), передавая крутящий момент.
На карданных валах мотоциклов эти соединения подвергаются одновременно скольжению и ударным нагрузкам, особенно при резких ускорениях и движении по пересеченной местности. Смазка здесь работает в режиме граничного трения: слой материала между металлическими поверхностями настолько тонкий, что прямой контакт возможен.
Для такого режима недостаточно хорошей текучести или просто низкого коэффициента трения. Смазка должна образовывать прочную пленку, которая не вымывается водой и не разрушается под давлением. Стандарт DIN 51502 классифицирует подходящие материалы как KP 2 P-30: это пластичная смазка класса NLGI 2 (консистентность средняя) с рабочим диапазоном от -30 до +160 °C и повышенной противозадирной защитой. Пенетрация по ASTM D 217 составляет 265–295 мм/10, что означает оптимальное соотношение между пластичностью и вязкостью.
Основные требования к смазке для шлицевых соединений кардана:
Защита от износа и фреттинга. При скольжении под нагрузкой на поверхностях образуется микроповреждение, которое накапливается. Смазка со специальными противоизносными присадками замедляет этот процесс, уменьшая глубину микротрещин.
Устойчивость к заклиниванию. На экстремальных нагрузках возможен микросхват: противозадирные компоненты (например, фосфор, цинк) образуют защитный слой на металле и предотвращают сваривание.
Водостойкость. Влага попадает в шлицы через зазоры; смазка не должна разрушаться, вымываться или способствовать коррозии. Литиевые загустители с правильным пакетом присадок держат влагу на расстоянии.
Адгезия (липкость в инженерном смысле). Смазка должна приклеиваться к поверхности шлицев и не скатываться в комок под действием центробежной силы. Это достигается правильным подбором загустителя и смазочных компонентов.
Рабочий диапазон от -30 до +160 °C охватывает почти все сезоны и климатические условия: от холодного старта ранней весной до летней езды по горячему асфальту с буксировкой.
Хотя оба узла - шлицевые соединения в трансмиссии мотоцикла, их условия работы немного различаются, и это влияет на выбор материала.

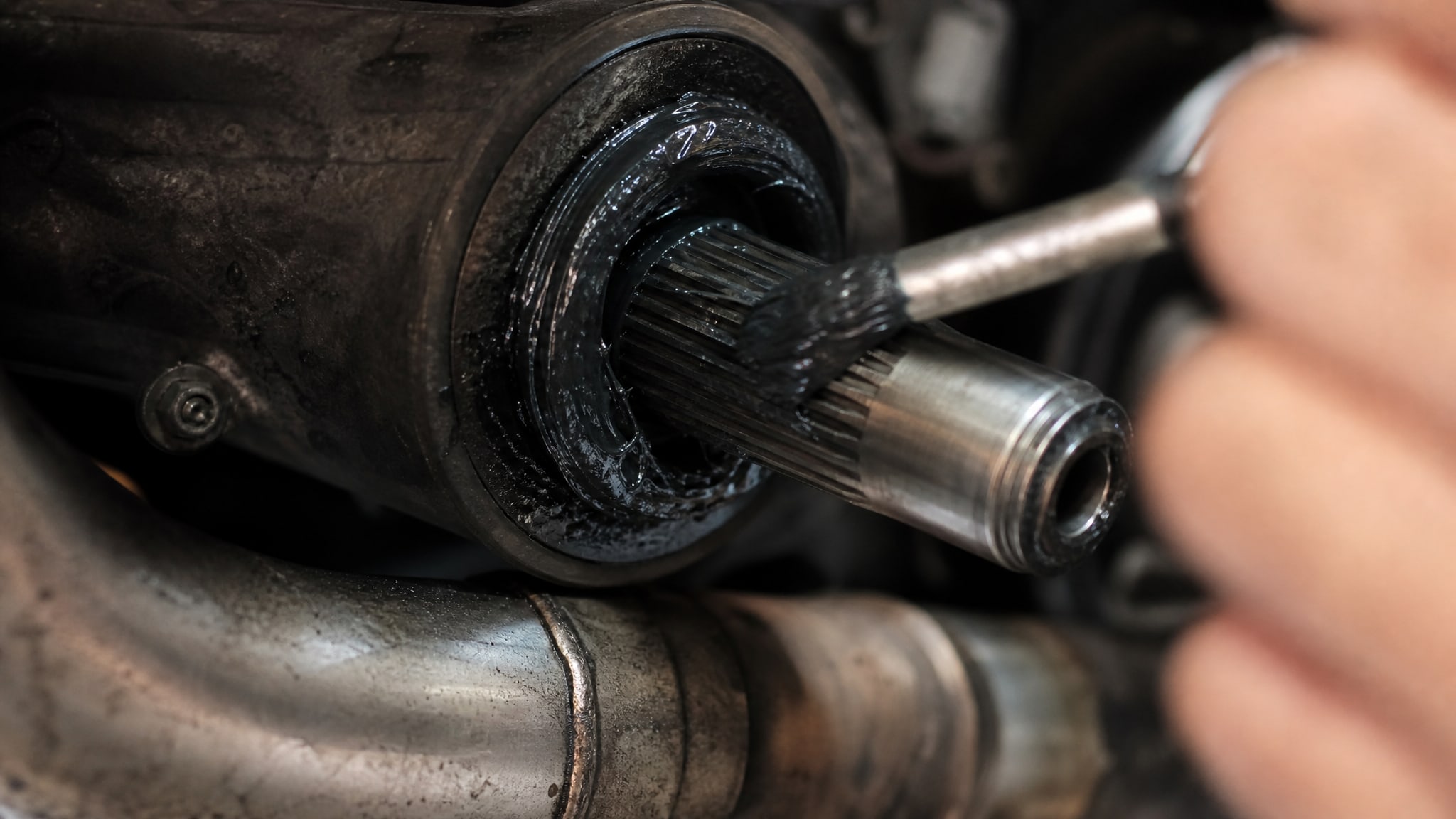

Карданный вал. Передает крутящий момент двигателя, но больше подвергается воздействию окружающей среды: грязь, вода, перепады температур. Смазка здесь должна быть универсальной, с хорошей влагостойкостью и адгезией. Консистентная смазка класса NLGI 2 считается оптимальной, потому что не вытекает из узла и хорошо заполняет зазоры.

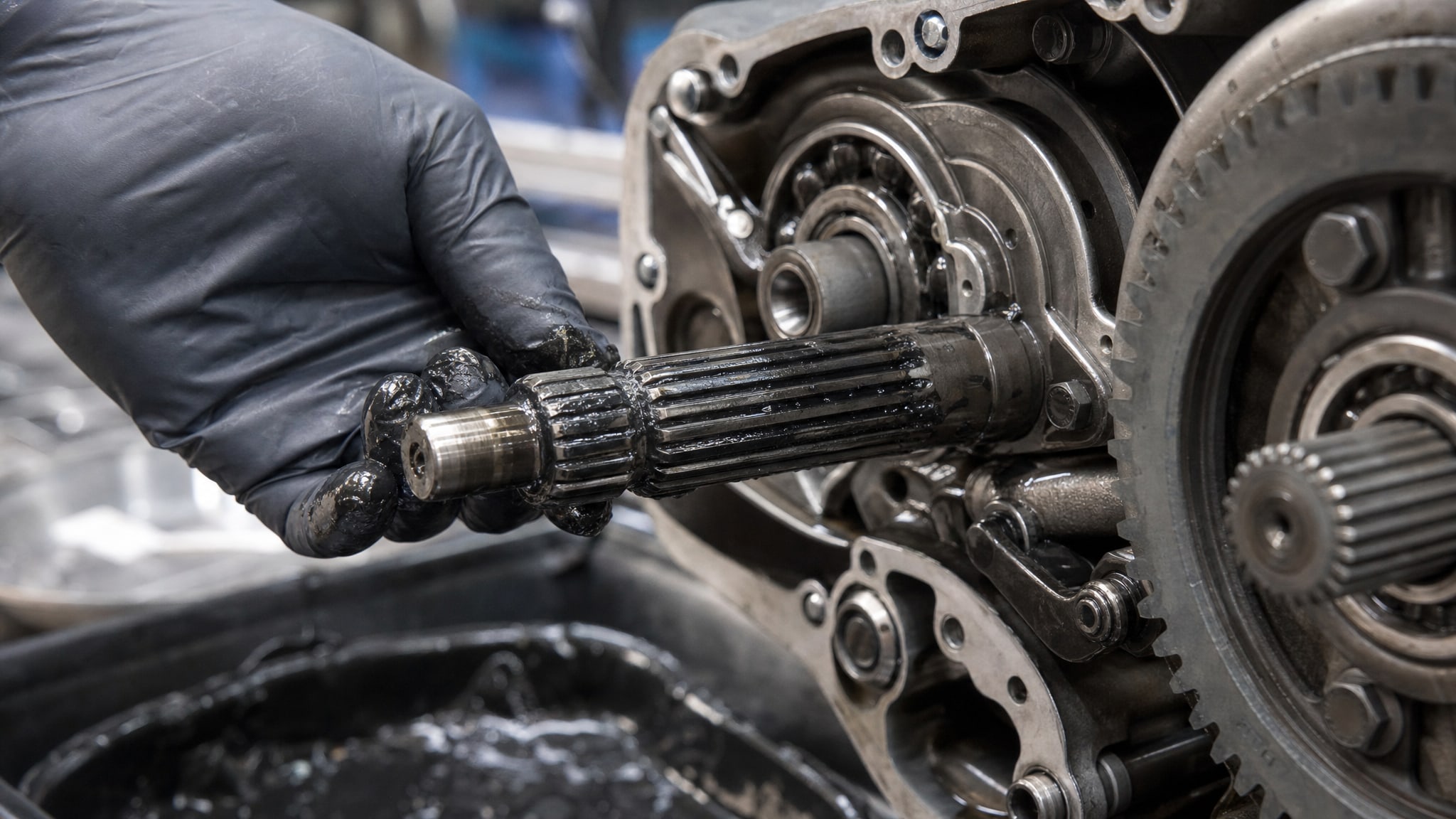

Первичный вал КПП и сцепление. Эти узлы часто находятся внутри закрытого картера, защищены от прямого воздействия влаги, но работают при еще более высоких удельных нагрузках, особенно в момент включения сцепления. Здесь критичнее противозадирные свойства. Рекомендуется пластичная смазка с дисульфидом молибдена и графитом, рабочий диапазон которой -30…+130 °C. Альтернатива - синтетическая смазка с расширенным диапазоном -40…+177 °C, если требуется еще больший запас по температуре.
Это близкие, но не идентичные требования: для первичного вала акцент на молибдене и графите (антифрикционные твердые добавки), для кардана - на влагостойкости и адгезии.
Шлицевые соединения работают в режиме, когда жидкая смазочная пленка провалится под нагрузкой.
Окончательную защиту обеспечивают твердые смазочные компоненты, которые не зависят от толщины масляного слоя.
Дисульфид молибдена (MoS₂). Это соединение молибдена и серы, которое образует слой толщиной в несколько молекул. При высоких давлениях молекулы MoS₂ выстраиваются перпендикулярно поверхности и обеспечивают очень низкий коэффициент трения (0,03–0,05). Материал работает даже в условиях, когда обычные противозадирные присадки уже неэффективны. MoS₂ не смывается водой, так как остается на металле в виде прочного слоя.
Графит. В отличие от MoS₂, графит имеет слоистую кристаллическую структуру. Слои легко скользят друг по другу, что дает коэффициент трения 0,1–0,2 (выше, чем у MoS₂, но все еще низко). Графит менее эффективен при очень высоких давлениях, зато более механически прочен и лучше работает в смесях с другими компонентами. Главное преимущество: графит не окрашивает одежду так сильно, как MoS₂, и не оставляет видимых черных потеков, что иногда важно для внешнего вида узлов.
Для шлицевых соединений часто используется комбинация обоих компонентов: 3–5% MoS₂ + 2–3% графита. Это дает максимальную защиту на граничном трении, но требует правильного диспергирования в несущем масле (иначе частицы будут оседать).
Для узлов с граничным трением в шлицевых соединениях часто выбирают именно составы с MoS₂ и графитом, потому что обычные противозадирные добавки (фосфорные, цинковые) могут срабатывать позже.
Теория правильна, но на практике многие ошибаются при нанесении смазки.
Это снижает эффективность материала и приводит к раннему отказу узла.

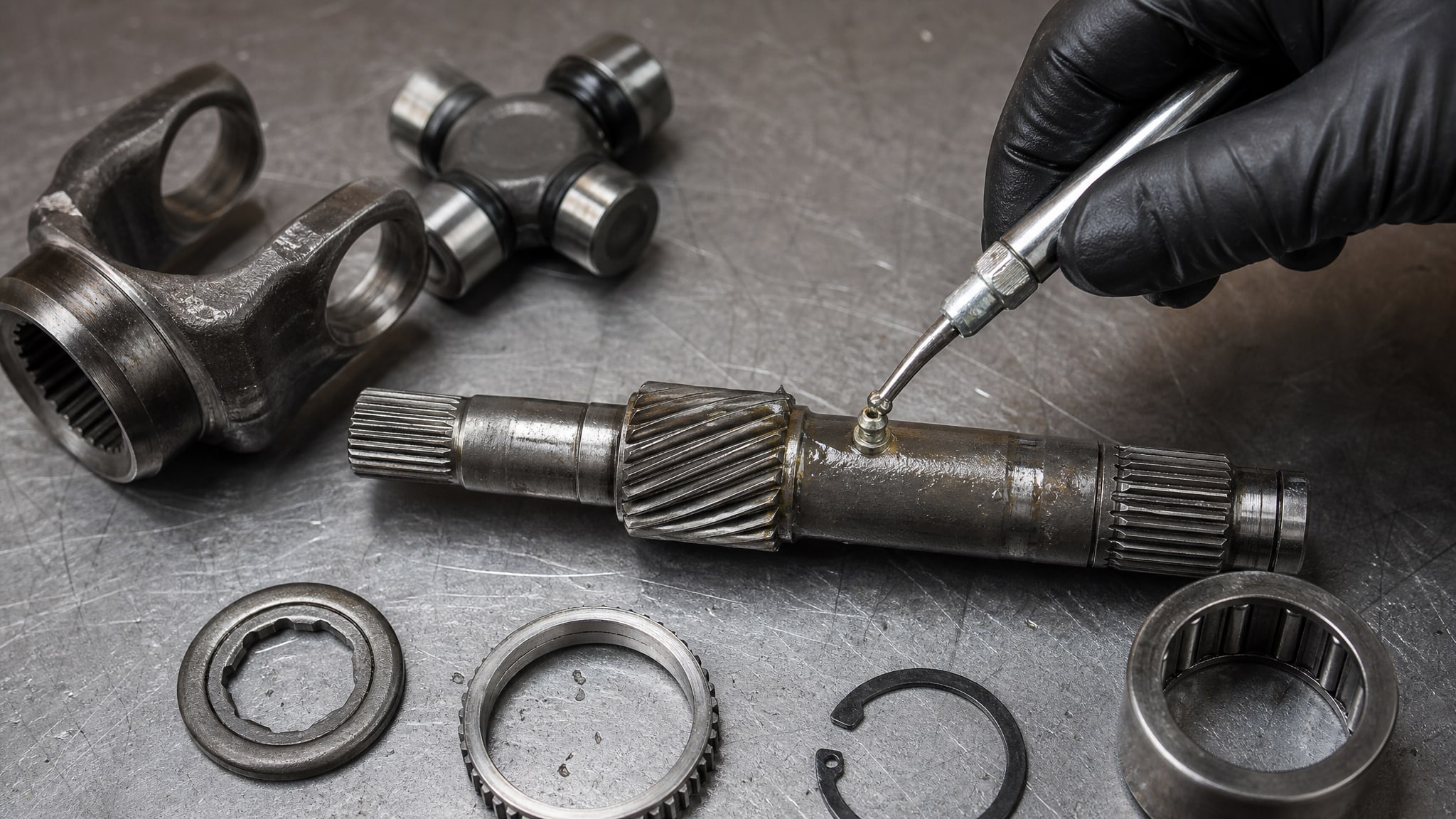

На большинстве мотоциклов шлицевые соединения кардана и первичного вала оснащены специальными пресс-масленками (тавотницами) - небольшими винтовыми штуцерами, через которые подается смазка под давлением. Это лучший способ, потому что смазка гарантированно попадает в глубину зазоров.
Процедура:
Установите мотоцикл на подставку, чтобы кардан и узлы КПП были доступны.
Очистите тавотницу от пыли и грязи тряпкой.
Присоедините шприц-нагнетатель (обычно 15–20 см³) с надлежащей смазкой.
Нагнетайте смазку с умеренной силой (не нужно силовое давление) до момента, когда смазка начинает выходить из зазоров соединения или узел начинает смещаться относительно вала. Это означает, что зазоры полностью заполнены.
После нагнетания удалите излишки смазки, вышедшей наружу, чистой сухой тряпкой.
Периодичность обслуживания зависит от условий эксплуатации и рекомендаций производителя:
В нормальных условиях: каждые 20–30 тыс. км.
На малопроходимой местности, при езде в грязи и воде: каждые 8–15 тыс. км.
Некоторые консервативные источники рекомендуют интервал 10 тыс. км как универсальный для мотоциклов.
Лучше ориентироваться на регламент производителя вашего мотоцикла; если его нет, выбирайте 15–20 тыс. км как безопасный компромисс.
Для узлов, которые требуют максимального ресурса, можно вместо традиционной пластичной смазки применить антифрикционное твердое покрытие. Такой материал полимеризуется при комнатной температуре, образуя прочную пленку толщиной 25–75 мкм. После высыхания он не вытекает, не стирается водой и не накапливает грязь. Ресурс узла возрастает в 2–3 раза. Однако это решение требует разборки соединения, чистки поверхностей и времени на полимеризацию (обычно 24 часа), поэтому применяется при капитальном ремонте, а не в полевых условиях.
При выборе смазки для шлицевых соединений кардана и первичного вала КПП учитывайте климат, тип местности и интенсивность использования мотоцикла.
Рекомендуется литиевая смазка класса NLGI 2 с пакетом противозадирных присадок. Рабочий диапазон -30…+125 °C, температура каплепадения выше +180 °C. Литиевый загуститель обеспечивает хорошую адгезию и водостойкость. Такой материал универсален и недорог, подходит для большинства случаев.
Необходима смазка с дисульфидом молибдена и/или графитом. Диапазон -30…+160 °C обеспечивает работу даже при экстремальных температурах. Противозадирные свойства будут выше на 15–25% по сравнению с обычной литиевой смазкой. Частота обслуживания может снизиться на 10–15%, что компенсирует более высокую стоимость материала.
Если мотоцикл используется зимой при минус 30–40 °C и летом при плюс 50–70 °C на солнце, выбирайте синтетическую смазку с диапазоном -40…+177 °C. Она не будет загустевать на холоде и не потеряет смазывающих свойств на жаре. Цена выше, но гарантирует равномерный ресурс узла во всех сезонах.
| Условия эксплуатации | Тип смазки | NLGI | Диапазон °C | Особенности |
|---|---|---|---|---|
| Сухой климат, асфальт | Литиевая с противозадирными присадками | 2 | -30…+125 | Универсальна, доступна, хорошая адгезия |
| Грязь, вода, высокие нагрузки | Литиевая с MoS₂ и графитом | 2 | -30…+160 | Повышенная защита на граничном трении |
| Экстремальные температуры | Синтетическая | 2 | -40…+177 | Стабильность во всех сезонах |
| Максимальный ресурс узла | Твердое антифрикционное покрытие | - | -30…+150 | Для капремонта, не вытекает, ресурс +2–3x |
Практика показывает, что многие пользователи совершают одни и те же ошибки, которые приводят к преждевременному выходу узла из строя.
«Подойдет ли обычная универсальная смазка?» Литол или ЦИАТИМ-221 - это компромиссные материалы, рассчитанные на средние нагрузки и температуры. Для шлицевых соединений карданного вала или КПП, где нагрузки выше и режим граничного трения, они недостаточны. Использование универсальной смазки сокращает ресурс узла на 20–30%.
Недостаточное нагнетание смазки. Если нагнетать смазку «до момента, когда немного вышло», половина зазоров останется незаполненной. Результат: микроконтакты, фреттинг, микротрещины. Нужно нагнетать до явного выхода смазки из всех зазоров шлицевого соединения.
Игнорирование периодичности обслуживания. Если обслужить кардан один раз при покупке мотоцикла и забыть о нем на 50 тыс. км, старая смазка окислится, загрязнится песком и потеряет свойства. Правильный интервал -15–20 тыс. км для большинства условий.
Выбор слишком жидкой или слишком густой смазки. NLGI 1 (мягкая) будет вытекать из зазоров под действием центробежной силы. NLGI 3 (густая) не заполнит глубокие микрошероховатости. NLGI 2 - правильный выбор для шлицевых соединений.
Невнимание к температурному диапазону. Если летом температура в зоне кардана превышает +130 °C (что возможно при буксировке на горячем асфальте), смазка с диапазоном -30…+125 °C начнет окисляться. Нужен запас, и лучше выбрать -30…+160 °C или синтетику.
Смешивание разных марок и типов. Старая смазка, оставшаяся в узле, может быть несовместима с новой по химическому составу. Перед повторным обслуживанием узел должен быть либо тщательно вычищен, либо старая смазка должна быть того же или совместимого типа.

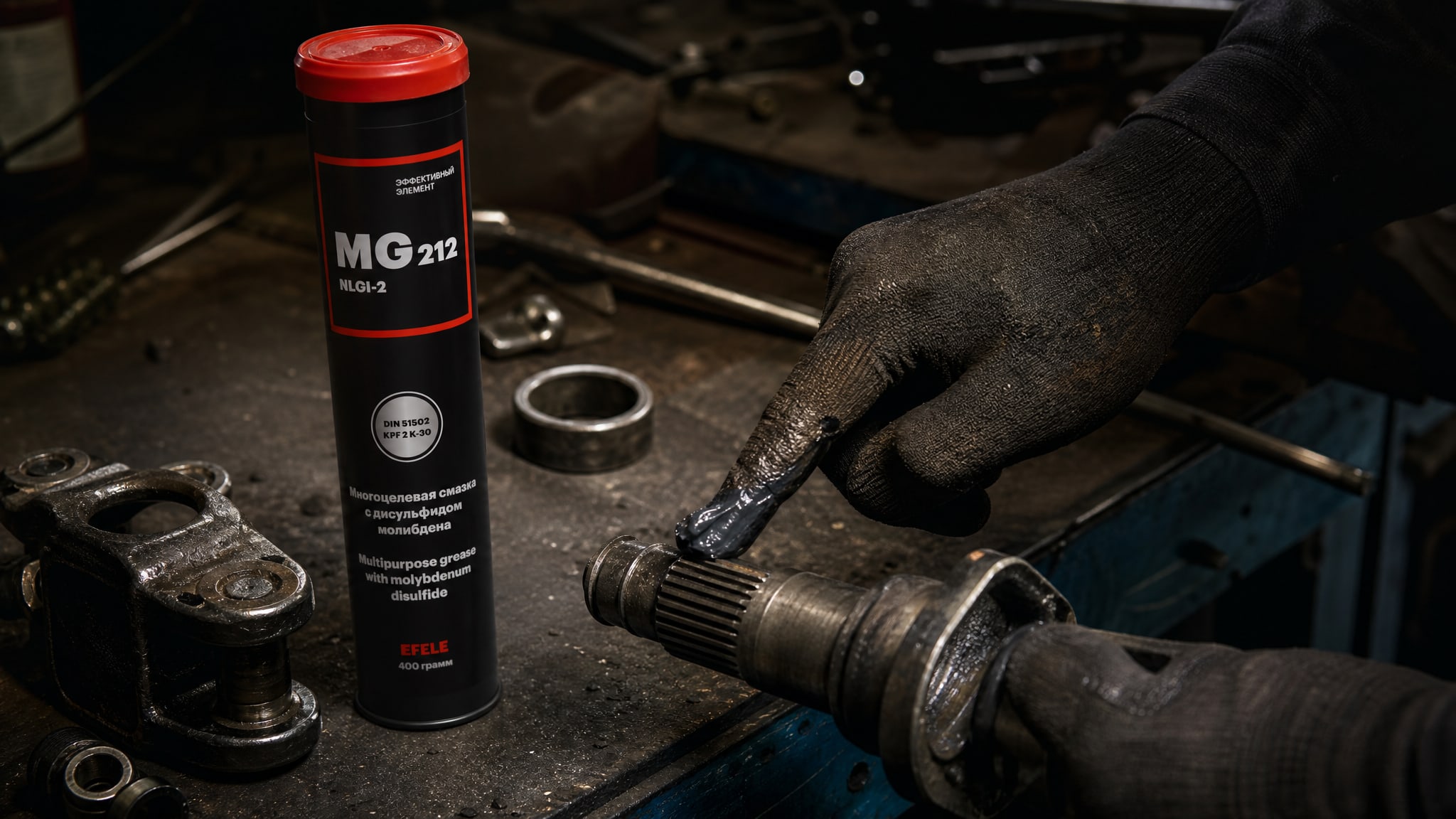

Литиевая смазка с дисульфидом молибдена для шлицевых соединений, работающих при ударных нагрузках (например, EFELE MG-212), является проверенным выбором на производствах и в ремонтных службах благодаря сочетанию высокой адгезии, противозадирных свойств и водостойкости. На практике ресурс узла при правильном применении составляет 25–35 тыс. км между обслуживаниями, что на 15–20% выше, чем при использовании универсальных смазок.
Традиционная пластичная смазка - стандартное решение, но на рынке появляются альтернативы, которые в некоторых случаях оказываются эффективнее.
Жидкие масла с присадками. На некоторых мотоциклах (особенно старых) шлицевые соединения смазывают жидким маслом, поступающим из централизованной системы смазки или вручную через масленки. Это экономнее, но хуже подходит для граничного трения: масло быстро стирается с поверхности, особенно под ударными нагрузками. Может быть приемлемо только для мало нагруженных узлов.
Пасты с твердыми смазочными компонентами (паста для сцепления). Такие материалы содержат до 30% MoS₂ или графита, имеют консистентность близкую к пластичной смазке, но обеспечивают еще более надежную защиту. Подходят для мотоциклов, где требуется максимальная защита от фреттинга. Недостаток: видимая черная окраска, может запачкать одежду при обслуживании.

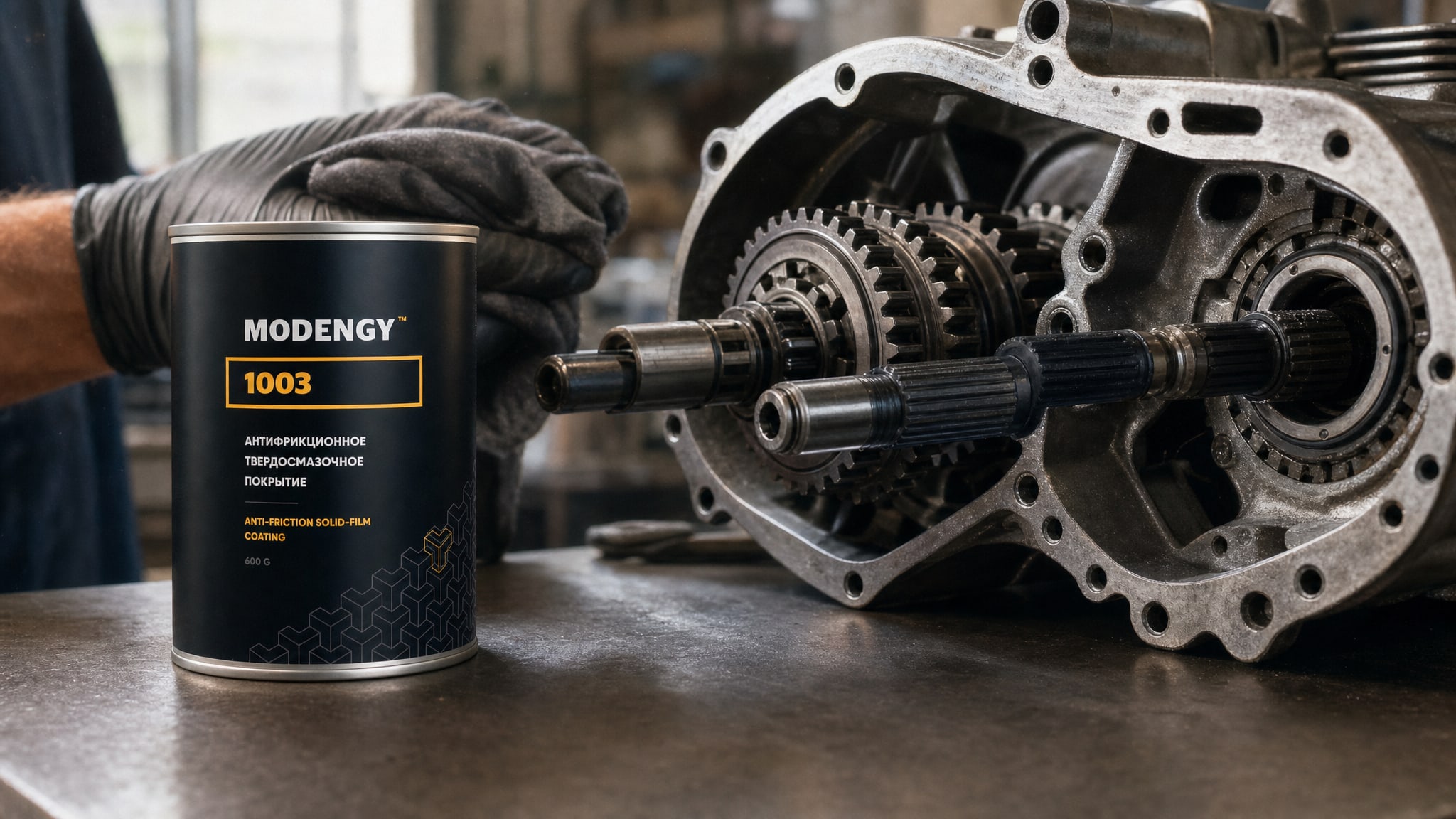

Твердые антифрикционные покрытия. Вместо того чтобы наносить смазку каждые 15–20 тыс. км, можно покрыть поверхность шлицев один раз полимеризуемым двухкомпонентным составом. Такое покрытие обеспечивает защиту на 50–100 тыс. км или больше, не требует повторного нанесения и не накапливает грязь. Например, антифрикционное твердое покрытие MODENGY 1003 полимеризуется при комнатной температуре и образует прочный слой, устойчивый к ударным нагрузкам и коррозии. Это решение используется при капремонте узлов, когда есть возможность разобрать кардан и вычистить поверхности.
Синтетические смазки на базе PAO и эстеров. Такие материалы имеют расширенный температурный диапазон (-40…+180 °C и выше), лучше сохраняют вязкость при высоких температурах и менее подвержены окислению. На ледяной дороге зимой такая смазка не загустевает, на жаре летом не разжижается. Цена выше, но ресурс узла стабилен во всех условиях.
Выбор альтернативы зависит от того, что вы оптимизируете: стоимость обслуживания, максимальный ресурс, удобство или универсальность.
Для карданов и шлицевых соединений КПП молибденовая смазка (с дисульфидом молибдена) обеспечивает более надежную защиту при граничном трении, особенно под ударными нагрузками. Обычная литиевая смазка дешевле и подходит для нормальных условий. Если условия тяжелые (грязь, вода, экстремальные нагрузки), выбирайте молибденовую; для редкой же езды по асфальту подойдет и универсальная.
Близко, но не совсем. Оба узла - шлицевые соединения, требующие противозадирных свойств и водостойкости. Однако первичный вал КПП чаще находится в закрытом картере и требует еще более высокой противозадирной защиты. Для кардана акцент на влагостойкость (защита от внешней среды), для первичного вала - на молибдене и графите. Универсальная смазка подойдет для обоих, но специализированный выбор даст больший ресурс.
Выбирайте смазку с рабочим диапазоном минимум -30…+125 °C (стандарт). Если температура может упасть ниже -35 °C, переходите на синтетику с диапазоном -40…+177 °C. На холоде смазка не должна загустевать, иначе будет плохо заполнять зазоры и не обеспечивать нужное давление при нагнетании.
Да, MoS₂ придает смазке серо-черный цвет. При нагнетании через тавотницу видна черная смазка, выходящая из зазоров. Это нормально и означает, что молибден присутствует. На одежде может оставить стойкие черные следы, поэтому при обслуживании рекомендуется защита.
Стандартный интервал: 15–20 тыс. км при нормальных условиях, 8–15 тыс. км в тяжелых условиях (грязь, вода), 10 тыс. км как универсальный компромисс. Лучше ориентироваться на регламент производителя мотоцикла.
Правильный выбор смазки для шлицевых соединений кардана и первичного вала КПП - это инвестиция в надежность трансмиссии мотоцикла. Материал должен содержать противозадирные добавки, обеспечивать высокую адгезию, работать в диапазоне от -30 до +160 °C и сохранять смазывающие свойства при граничном трении под ударными нагрузками. Литиевая смазка класса NLGI 2 с противозадирными свойствами - стандартный выбор; для тяжелых условий рекомендуются составы с дисульфидом молибдена и графитом.
Практическое применение не менее важно: смазку нужно нагнетать через пресс-масленки до полного заполнения зазоров, обслуживать узел каждые 15–20 тыс. км, использовать только совместимые материалы и следить за температурным диапазоном. Начните с уточнения регламента производителя вашего мотоцикла, затем выберите смазку, соответствующую климату и условиям эксплуатации, и придерживайтесь графика обслуживания.
