Правильный расчёт концентрации СОЖ при первичной и последующей заливке в станок

Концентрация смазочно-охлаждающей жидкости (СОЖ) — это содержание концентрата в рабочем растворе, выраженное в процентах по массе. От её точности зависит качество обработки, стойкость инструмента и стабильность работы гидравлической системы станка. Неправильный расчёт приводит либо к недостаточной защите и преждевременному износу, либо к избыточным затратам на материал и проблемам со сливом.

Эта статья даёт точные формулы и пошаговую методику расчёта концентрации СОЖ при первичной заправке и последующих доливах. Вы узнаете, как использовать объёмный и массовый методы, на какие параметры опираться при выборе рабочей концентрации, и как контролировать результат на практике.

Что такое концентрация СОЖ и почему её точный расчёт критичен

Водосмешиваемую СОЖ применяют только в виде приготовленного раствора или эмульсии, а не в виде чистого концентрата.

Поэтому прежде всего нужно разделить два понятия: концентрат (вещество из канистры) и рабочий раствор (смесь концентрата с водой в нужной пропорции).

Концентрация определяет физико-химические свойства эмульсии: смазывающую способность, стабильность, теплоотвод и защиту от коррозии. Слишком низкая концентрация (ниже рекомендуемой) не обеспечивает нужного охлаждения и защиты инструмента; чрезмерно высокая создаёт избыточную вязкость, затрудняет фильтрацию и увеличивает расходы.

Поэтому расчёт концентрации СОЖ начинается с чёткого определения требуемого значения для конкретной операции и типа обрабатываемого материала. Это значение указывается в рекомендациях производителя жидкости и в технологических картах производства.

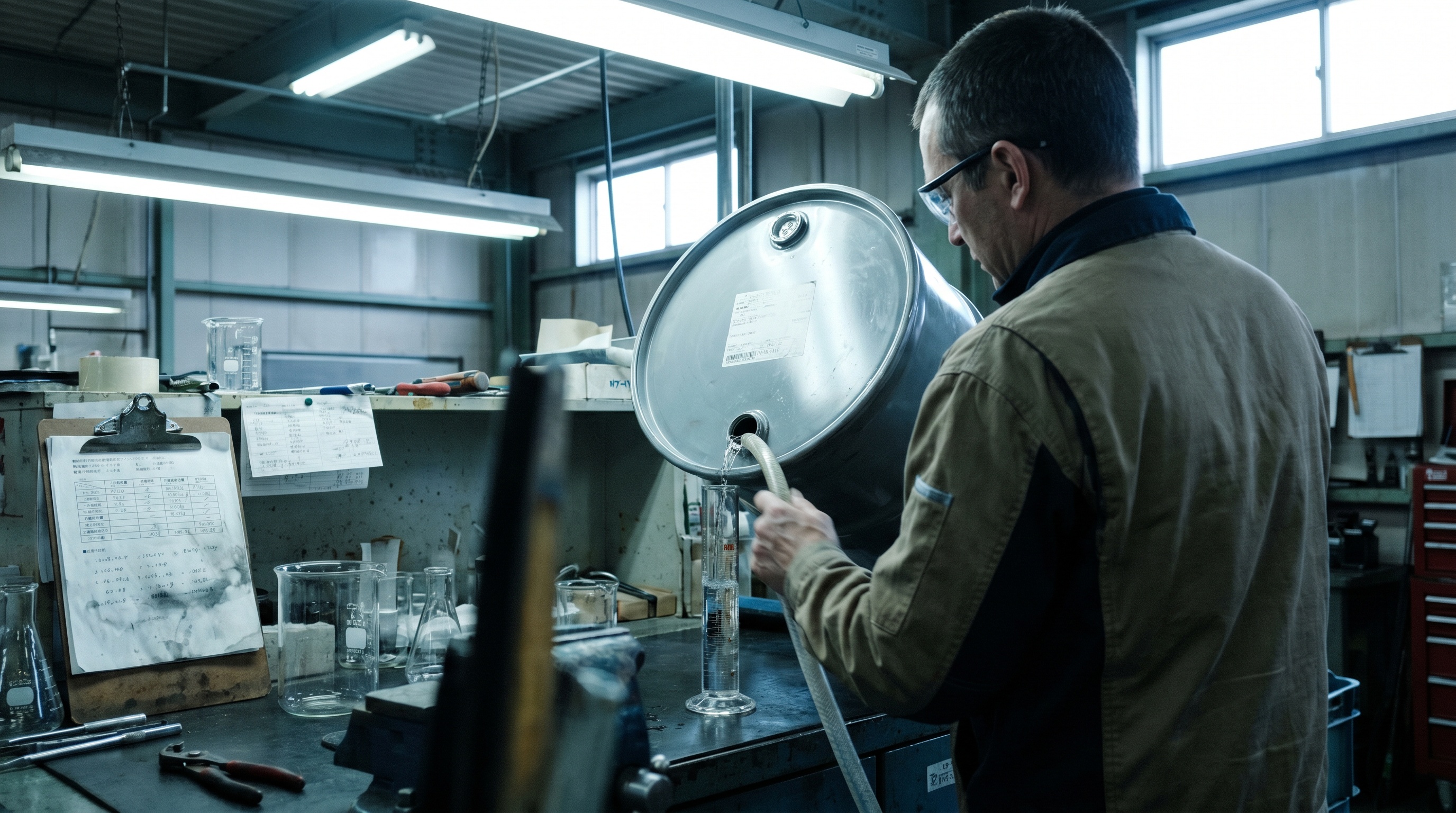

Базовая формула расчёта концентрации и её варианты

Основное определение концентрации для водосмешиваемой СОЖ:

C(%) = (масса концентрата / общая масса раствора) × 100

Эта формула лежит в основе всех дальнейших расчётов.

На практике применяют два основных подхода:

Объёмный метод (по объёму системы)

Если объём резервуара или циркуляционной системы известен, расчёт ведут через объём концентрата:

V_конц = (V_сист × C_треб) / 100

где: - V_конц — требуемый объём концентрата (л); - V_сист — полный объём системы (л); - C_треб — требуемая концентрация (%).

Пример: резервуар на 500 л, требуемая концентрация 5%. V_конц = (500 × 5) / 100 = 25 л концентрата. В систему заливают 25 л концентрата и 475 л чистой воды.

Массовый метод (по массе)

Когда дозирование ведётся по массе (например, на весах), используют формулу:

М_k = (K × M_v) / (100-K)

где: - М_k — масса концентрата (кг); - K — требуемая концентрация (в %); - M_v — масса чистой воды (кг).

Пример: нужно развести 400 кг чистой воды до 8% концентрации. М_k = (8 × 400) / (100 − 8) = 3200 / 92 ≈ 34,8 кг концентрата. Общая масса раствора составит 434,8 кг.

Выбор метода зависит от того, как ведётся учёт и дозирование в вашем цехе. Если система оснащена объёмными мерами или расходомерами — удобнее объёмный метод; если используются весы — предпочтительнее массовый.

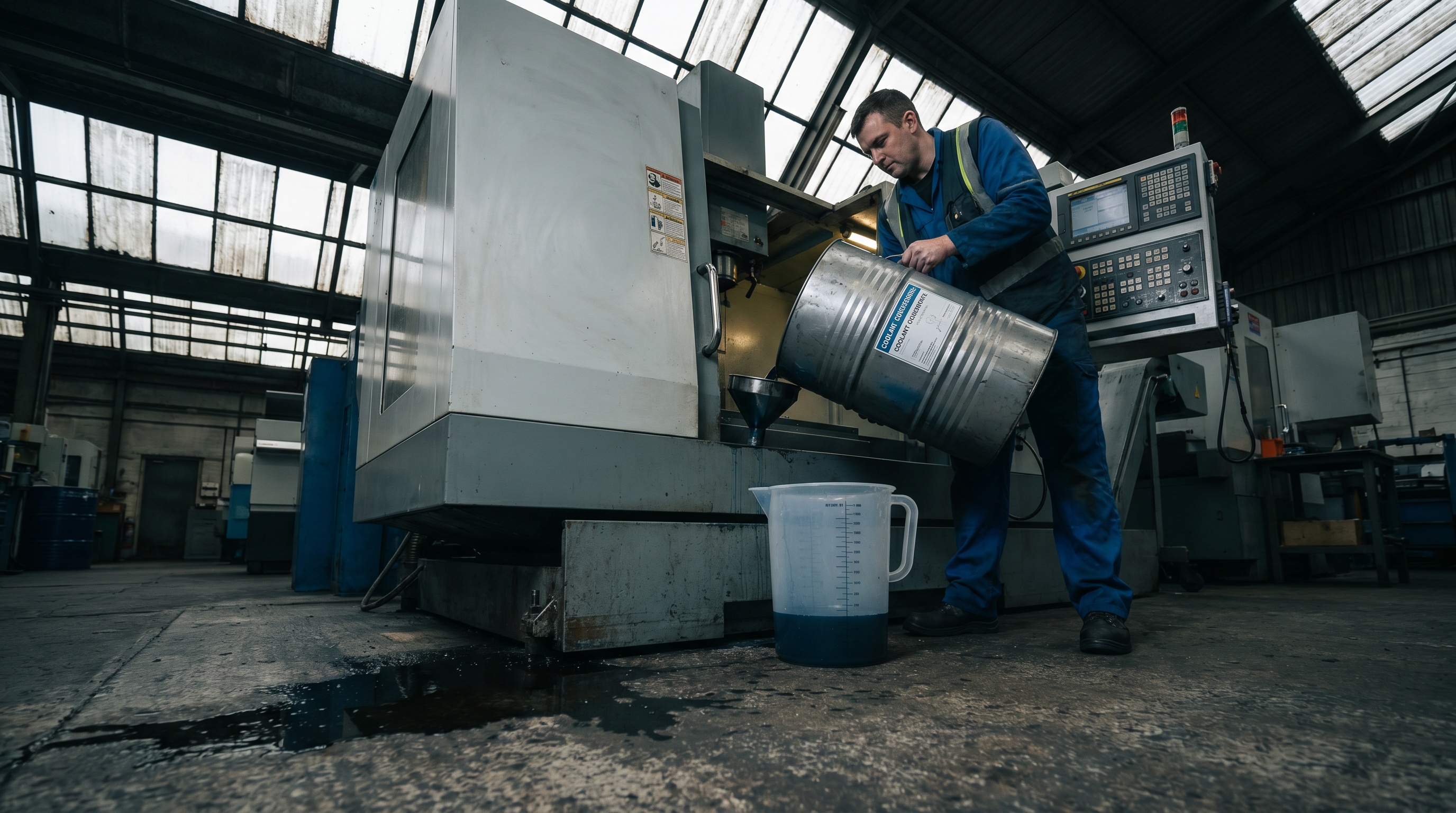

Первичная заливка в станок: пошаговый процесс

Этап 1: определение объёма системы

Сначала нужно узнать полный объём циркуляционной системы или резервуара станка. Эту информацию можно найти в документации станка или измерить вручную (объём резервуара, трубопроводов, фильтра и охлаждающих каналов шпинделя).

Этап 2: выбор требуемой концентрации

Оптимум зависит от типа обработки и рекомендаций производителя жидкости. Не существует универсального значения «на все случаи»; следует всегда обращаться к TDS (техническому описанию) концентрата или технологической карте производства.

Этап 3: расчёт объёма концентрата

Используя одну из формул выше, рассчитайте, сколько концентрата нужно заливать. Важное правило: добавляйте концентрат в воду, а не воду в концентрат. Это предотвращает локальное переуплотнение эмульсии и спенивание.

Этап 4: подготовка воды

Используйте чистую воду с жёсткостью не более 4–8 мг/л и температурой 17–50 °C. Вода жёстче либо холоднее может помешать образованию стабильной эмульсии.

Этап 5: проверка результата

После приготовления рабочий раствор проверяют визуально (однородность, цвет, прозрачность) и при необходимости лабораторным анализом. Не полагайтесь только на расчёт: факторы, такие как примеси в воде или отклонения в составе концентрата, могут повлиять на результат.

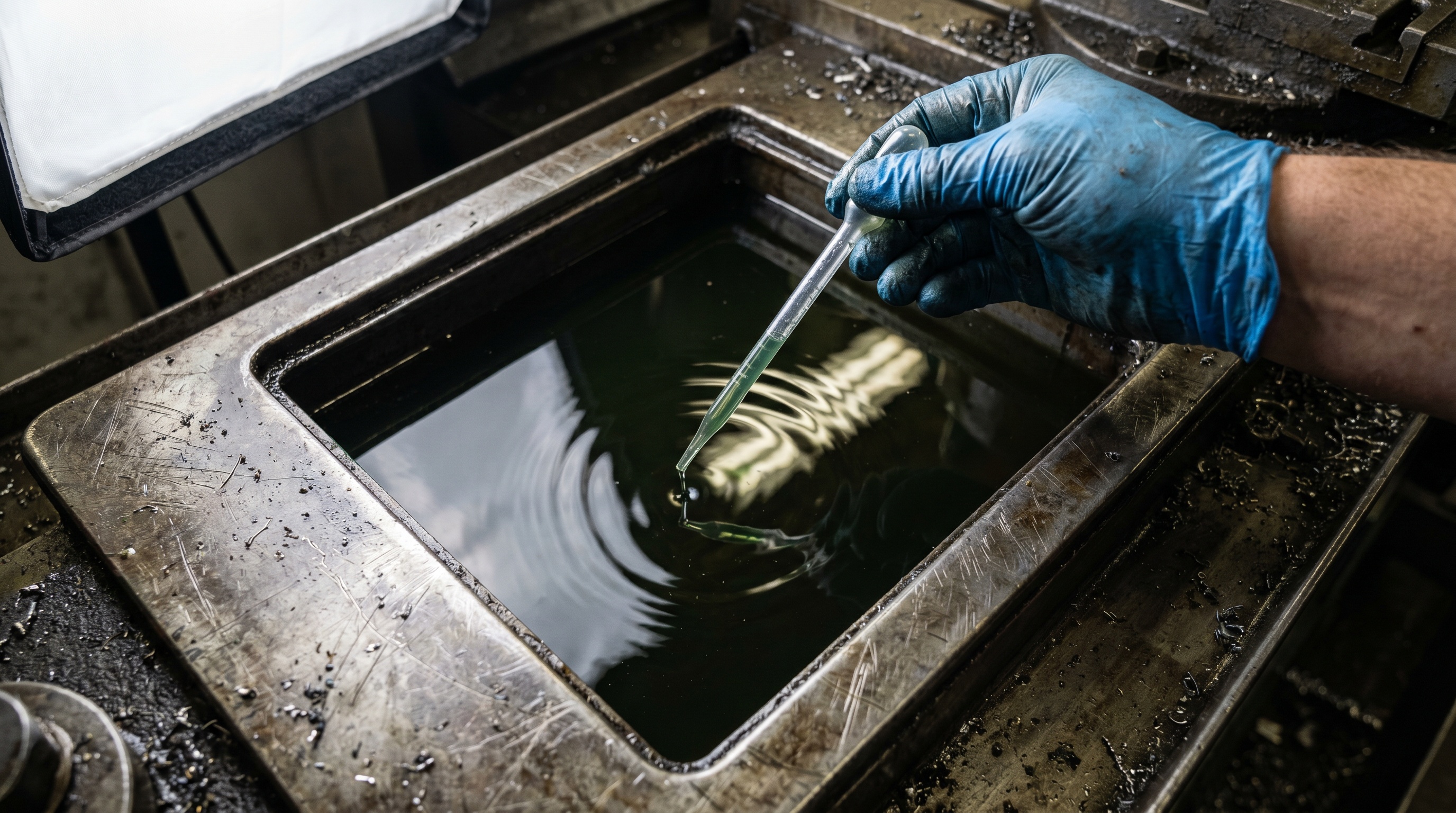

Последующие доливы и подпитка системы

При эксплуатации концентрация СОЖ постепенно снижается из-за выноса жидкости на стружке, испарения воды и загрязнений.

Поэтому необходимо регулярно добавлять концентрат в систему, чтобы поддерживать рабочую концентрацию в допустимых пределах.

Расчёт добавочного расхода

Добавочный расход концентрата рассчитывается как часть от полного объёма системы за период (смену, неделю, месяц). Например, если убыль жидкости составляет 5% объёма в неделю, а требуемая концентрация 6%, то еженедельно нужно добавить:

V_долив = (V_сист × убыль%) × (C_треб / 100)

При убыли 5% от 500 л (25 л) и концентрации 6%: V_долив = 25 × (6 / 100) = 1,5 л концентрата в неделю.

Важное замечание о сроке службы

Не следует просто добавлять концентрат бесконечно. При длительной эксплуатации жидкость накапливает загрязнения, механические примеси и посторонние масла, которые ухудшают её смазывающие и охлаждающие свойства. Производитель обычно указывает срок службы рабочего раствора (как правило, несколько месяцев); по истечении этого периода рекомендуется полная замена.

Контроль концентрации на практике

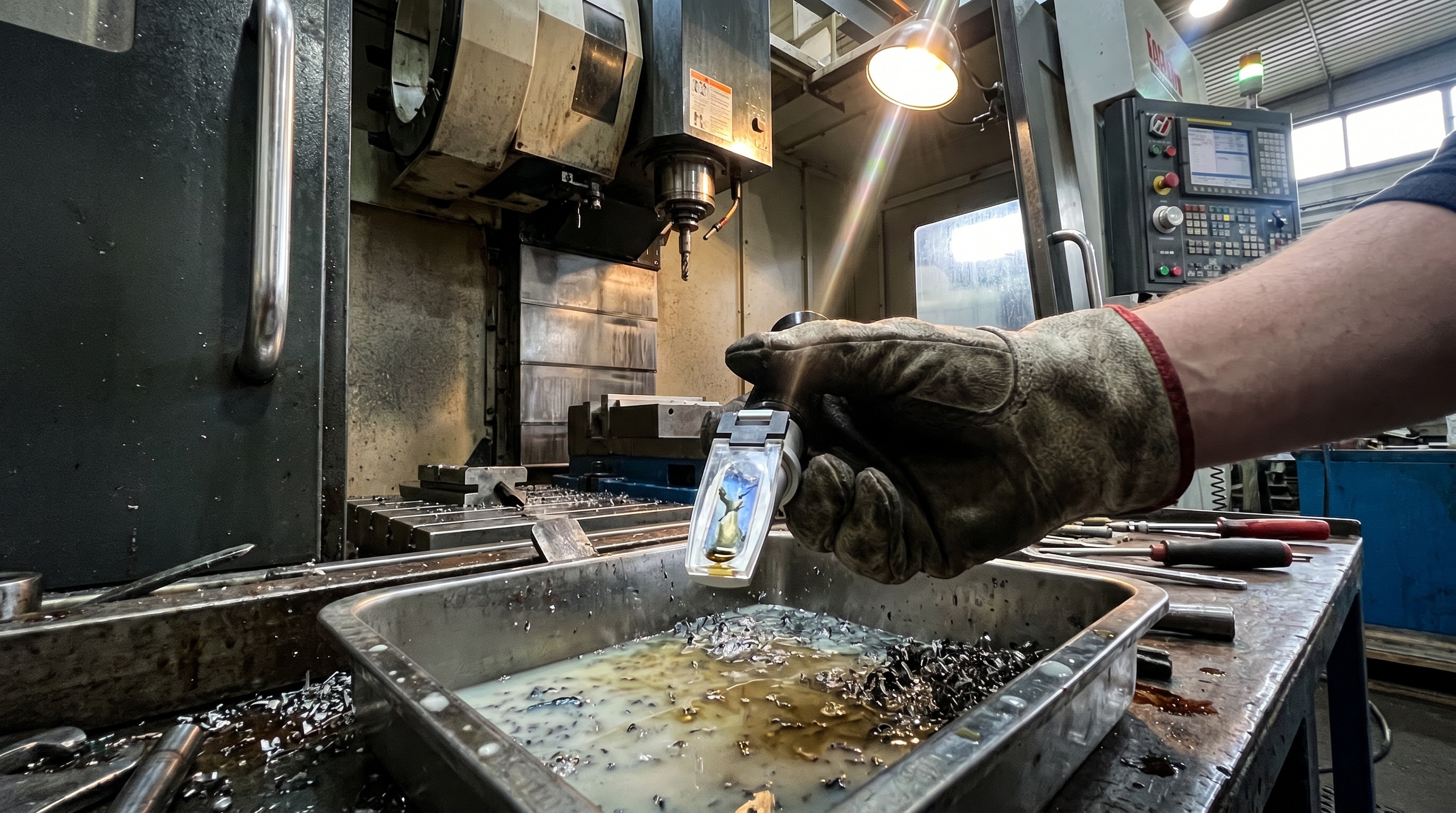

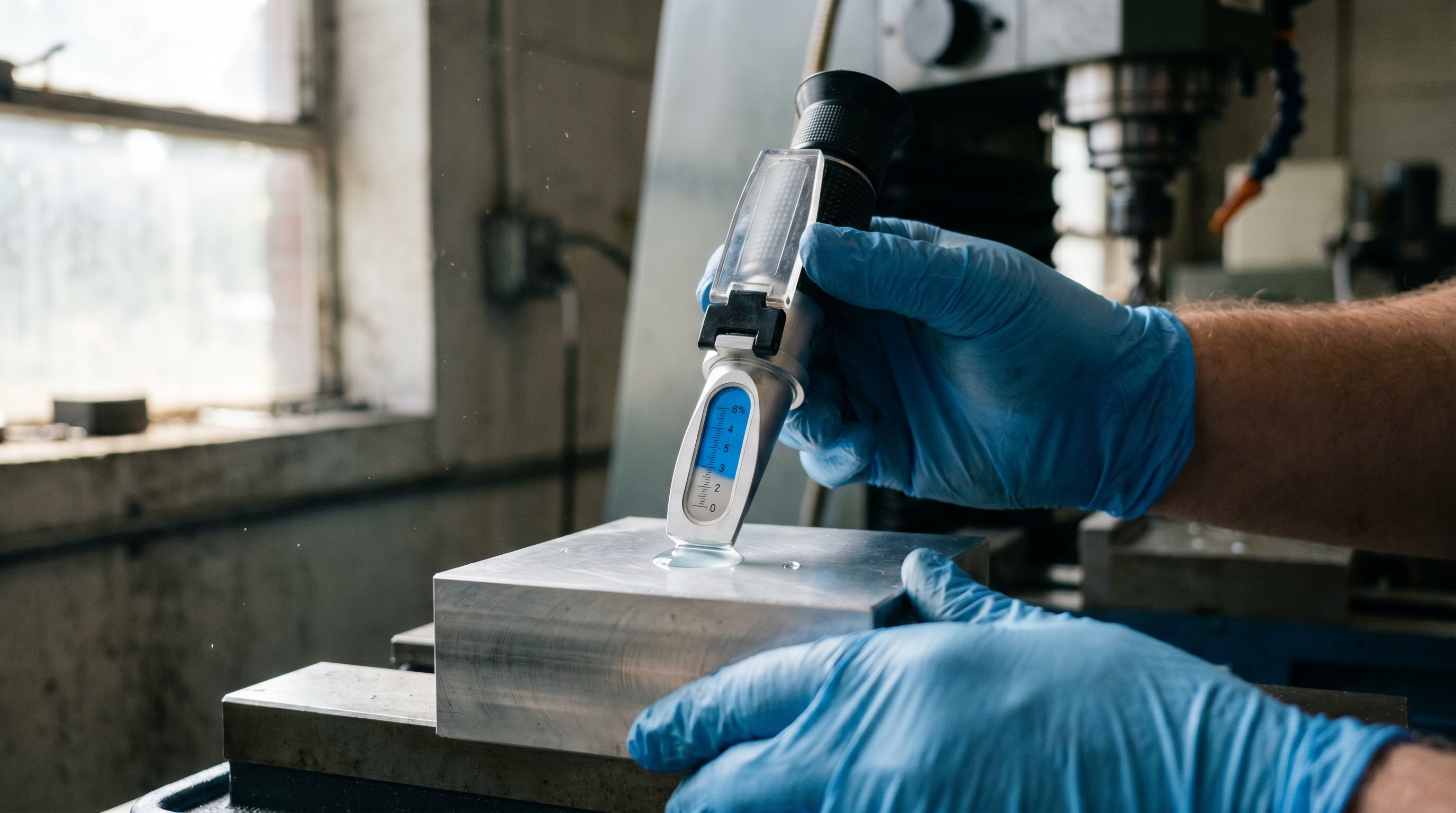

Рефрактометр: основной инструмент контроля

Самый распространённый способ контроля концентрации — использование рефрактометра. Прибор измеряет показатель преломления жидкости, который коррелирует с содержанием концентрата. Однако для получения корректных результатов нужно соблюдать несколько правил.

Совет инженера: при первичной заливке и регулярном мониторинге рекомендуется выполнять измерения специализированным инструментом, откалиброванным на той же воде, которая используется для разведения. Это исключит систематическую ошибку. Перед каждым измерением прибор следует калибровать на чистой воде: поместить каплю воды на оптическую поверхность, закрыть крышку и убедиться, что показания соответствуют нулю (обычно по шкале 0–20% Brix). Коэффициент рефракции самой жидкости указывается в TDS; именно он переводит показание прибора в процент мас.%.

Другие контролируемые параметры

Концентрация — не единственный критерий пригодности раствора. Необходимо также проверять:

• pH: для водных СОЖ норма составляет 8,5–9,5;

• механические примеси: определяются по ГОСТ Р 50558-93, при этом применяется формула C = 2G (где G — масса осадка на фильтре); предельное содержание часто не превышает 2–3%;

• посторонние масла: их наличие искажает свойства эмульсии и должно отслеживаться;

• коррозионные свойства: проверяются пробой на стальных образцах;

• биопоражение: проверяется микробиологическим анализом, особенно если раствор долго стоит без циркуляции.

Таким образом, грамотное управление СОЖ требует комплексного контроля, а не только подгонки одного параметра.

Типовые диапазоны концентраций для разных операций

Оптимальная концентрация зависит от типа обработки и физических свойств обрабатываемого материала.

В таблице ниже приведены типовые ориентиры, которые служат отправной точкой; всегда уточняйте рекомендации производителя вашей жидкости.

Операция	Рекомендуемая концентрация, %
Токарная обработка	4–8
Фрезерование	5–8
Шлифование	1–2
Тяжёлые режимы резания	8–10
Обработка мягких металлов (алюминий, медь)	8–10
Обработка твёрдых металлов (сталь, чугун)	10–12

Для каждого станка и набора операций рекомендуется проверить оптимум экспериментально: начните с рекомендованного значения, отслеживайте качество обработки и стойкость инструмента, затем при необходимости слегка подстройте концентрацию вверх или вниз.

Частые ошибки при расчёте концентрации СОЖ

Ошибка 1: путаница между объёмной и массовой концентрацией

Многие специалисты забывают, что формула C(%) определяет массовую концентрацию. Если вы рассчитали по объёмам без учёта плотности, результат может отличаться от целевого на 5–15%. Всегда уточняйте, какую концентрацию вы получили: по массе или по объёму.

Ошибка 2: неправильная калибровка рефрактометра

Если прибор не откалибрирован на воде, используемой для разведения, показания будут систематически неверны. Жёсткость воды, минеральный состав и даже температура влияют на показатель преломления; поэтому калибровка перед каждым измерением — не формальность, а необходимость.

Ошибка 3: игнорирование механических примесей и загрязнений

Даже если рассчитанная концентрация верна по цифрам, присутствие стружки, посторонних масел или бактериального поражения делает раствор непригодным. Необходимо регулярно фильтровать жидкость и проверять её чистоту.

Ошибка 4: использование концентрата напрямую без разведения

Водорастворимую СОЖ нельзя заливать в станок в чистом виде. Концентрат используется только после приготовления рабочего раствора. Попытка работать на чистом концентрате приводит к избыточной вязкости, повреждению насоса и неправильным режимам обработки.

Ошибка 5: недооценка влияния воды

Качество воды прямо влияет на стабильность эмульсии. Очень жёсткая вода (более 8 мг/л) может привести к расслаиванию, а вода с высоким содержанием железа — к окислению. Используйте воду, соответствующую рекомендациям (17–50 °C, жёсткость 4–8 мг/л).

Часто задаваемые вопросы

Почему рефрактометр показывает разные значения, если концентрация одна и та же?

Показания рефрактометра зависят от температуры раствора, жёсткости воды и коэффициента рефракции, указанного в TDS. Если вы не калибруете прибор перед каждым измерением и не учитываете температурные поправки, результаты разойдутся. Всегда калибруйте на чистой воде, используемой для разведения, и выполняйте измерения при одной температуре (обычно 20 °C).

Можно ли смешивать СОЖ разных производителей?

Нет. Разные концентраты имеют несовместимые присадки и эмульгаторы. Смешивание может привести к расслаиванию, выпадению осадка и потере свойств. При смене поставщика необходимо полностью заменить рабочий раствор, предварительно промыв систему.

Как часто нужно проверять концентрацию?

Рекомендуется проверять концентрацию еженедельно в периоды активной эксплуатации станка. При появлении признаков нестабильности (расслоение, пена, коррозия) проверку следует учащать до ежедневной. При замене жидкости контроль выполняют сразу после приготовления раствора.

Что делать, если концентрация превысила допустимый предел?

Если измеренная концентрация выше допустимого диапазона, разбавьте раствор чистой водой в рассчитанном количестве. Например, если нужно снизить концентрацию с 10% до 7% в системе на 500 л, добавьте воду: V_воды = V_сист × (C_факт − C_треб) / C_факт = 500 × (10 − 7) / 10 = 150 л. После разбавления повторите проверку.

Влияет ли температура воды при разведении на конечную концентрацию?

Рекомендуемый диапазон температуры воды — 17–50 °C — установлен для обеспечения корректного образования эмульсии. В этом диапазоне концентрация рассчитывается по стандартным формулам. Вода вне этого диапазона может привести к неполному растворению присадок или нестабильности эмульсии, поэтому придерживайтесь рекомендаций.

Заключение

Правильный расчёт концентрации СОЖ — это сочетание точной формулы, правильного выбора рабочего значения для конкретной операции и регулярного контроля на практике. Базовая формула C(%) = (масса концентрата / общая масса раствора) × 100 лежит в основе всех методов; при первичной заливке применяют либо объёмный расчёт V_конц = (V_сист × C_треб) / 100, либо массовый М_k = (K × M_v) / (100-K), в зависимости от способа дозирования в вашем цехе.

Конкретный следующий шаг: определите объём вашей циркуляционной системы, уточните требуемую концентрацию в рекомендациях производителя жидкости или технологической карте, выполните расчёт по одной из формул, подготовьте чистую воду нужной жёсткости и температуры, разведите концентрат (добавляя концентрат в воду, а не наоборот), затем проверьте результат на рефрактометре с предварительной калибровкой на этой же воде. При последующих доливах считайте добавочный расход концентрата на восполнение убыли и не забывайте о контроле других параметров (pH, механические примеси, загрязнения), так как одна только концентрация не гарантирует работоспособность раствора.
