Преимущества графена как антифрикционного компонента в проникающих смазках для задвижек трубопроводов

Задвижки и запорная арматура трубопроводов работают в условиях, где обычная смазка часто неэффективна: узлы закисляются коррозией, масляная пленка разрушается под давлением и температурными скачками, резьба закусывается. Графен - одноатомный слой углерода - предлагает принципиально новый подход к этой проблеме. Благодаря высокой теплопроводности (4840–5300 Вт/м·К), экстремальной прочности и способности формировать защитные пленки в зоне граничного трения, графеновые проникающие смазки восстанавливают подвижность заклинивших соединений и значительно снижают износ арматуры. В статье разобраны механизмы антифрикционного действия графена, его преимущества для высокотемпературных узлов и практические рекомендации по применению в условиях магистральных и отопительных сетей.

Механизм антифрикционного действия графена в смазке

Графен работает в проникающих смазках не как «волшебный пигмент», а как активный модификатор граничного слоя.

Когда два металла соприкасаются под нагрузкой, обычная масляная пленка разрушается, и в контакте остается только микроскопический слой смазки - это граничное трение, где вероятность задира и заклинивания максимальна.

Графеновые слои благодаря своему структурному совершенству и высокому модулю Юнга формируют на трущихся поверхностях прочные неабразивные смазочные пленки. В отличие от графита или дисульфида молибдена, которые работают как мягкие чешуйки, графен остается упругим и не превращается в абразив при циклических нагрузках. Экспериментальные данные показывают, что однослойный графен выдерживал около 6400 циклов скольжения, а трехслойный -47 тысяч циклов при сохранении низкого коэффициента трения.

Для задвижек это означает: даже если шток давно не смазывался и резьба заржавела, проникающий состав с графеном способен проникнуть в микрозазоры, разрыхлить корродированные слои и создать скользящую поверхность, по которой шток начнет двигаться без рывков и усилий.

Снижение трения и износа: цифры и факты

Добавление всего 0,1 % графена по массе снижает диаметр пятна износа на 50 % и одновременно повышает индекс задира почти в 2,9 раза.

Это означает, что контакт становится одновременно менее разрушительным и менее скользким - парадокс, который объясняется именно формированием стабильной защитной пленки.

Несущая способность системы возрастает в 3,8 раза, что особенно важно для запорной арматуры большого диаметра (50–100 мм и выше), которая испытывает избыточные давления и перепады температур. Коэффициент трения скольжения при таких концентрациях снижается в 1,5–2 раза - достаточно, чтобы оператор мог открыть-закрыть задвижку вручную, не прибегая к рычагам-удлинителям или механическим усилителям.

Важно: эта эффективность достигается именно при 0,1 %, а не при максимальном вводе графена. Избыток нанодобавки осложняет стабилизацию в масле, может привести к седиментации и потере текучести состава, особенно при низких температурах. Эксперты согласны в том, что здесь действует принцип минимальной достаточности.

Теплопроводность и работа при высоких температурах

Одна из главных проблем задвижек в магистральных и отопительных сетях - локальный перегрев в точке контакта штока с корпусом.

При закрытии задвижки энергия движения вдруг перестает рассеиваться, и все выделение тепла концентрируется в зазоре. Обычная смазка плохо проводит тепло (ее теплопроводность составляет примерно 0,15 Вт/м·К), и температура в контакте скачком растет.

Графен проводит тепло в 30–35 тысяч раз эффективнее: его теплопроводность достигает 4840–5300 Вт/м·К при комнатной температуре. При добавлении в смазку графен повышает теплопроводность композиции до 12,1–33,4 Вт/м·К - в 80–220 раз выше, чем чистое масло. Это позволяет быстро отводить тепло от точки контакта в окружающий материал и предотвращать локальное прижигание металла.

Для трубопроводной арматуры, работающей в условиях магистральных и отопительных сетей, где рабочая температура может достигать +70…+100 °C, эта способность критична. Графеновая смазка не теряет своих антифрикционных свойств при скачках температуры и не подвергается деструкции так быстро, как чистое масло.

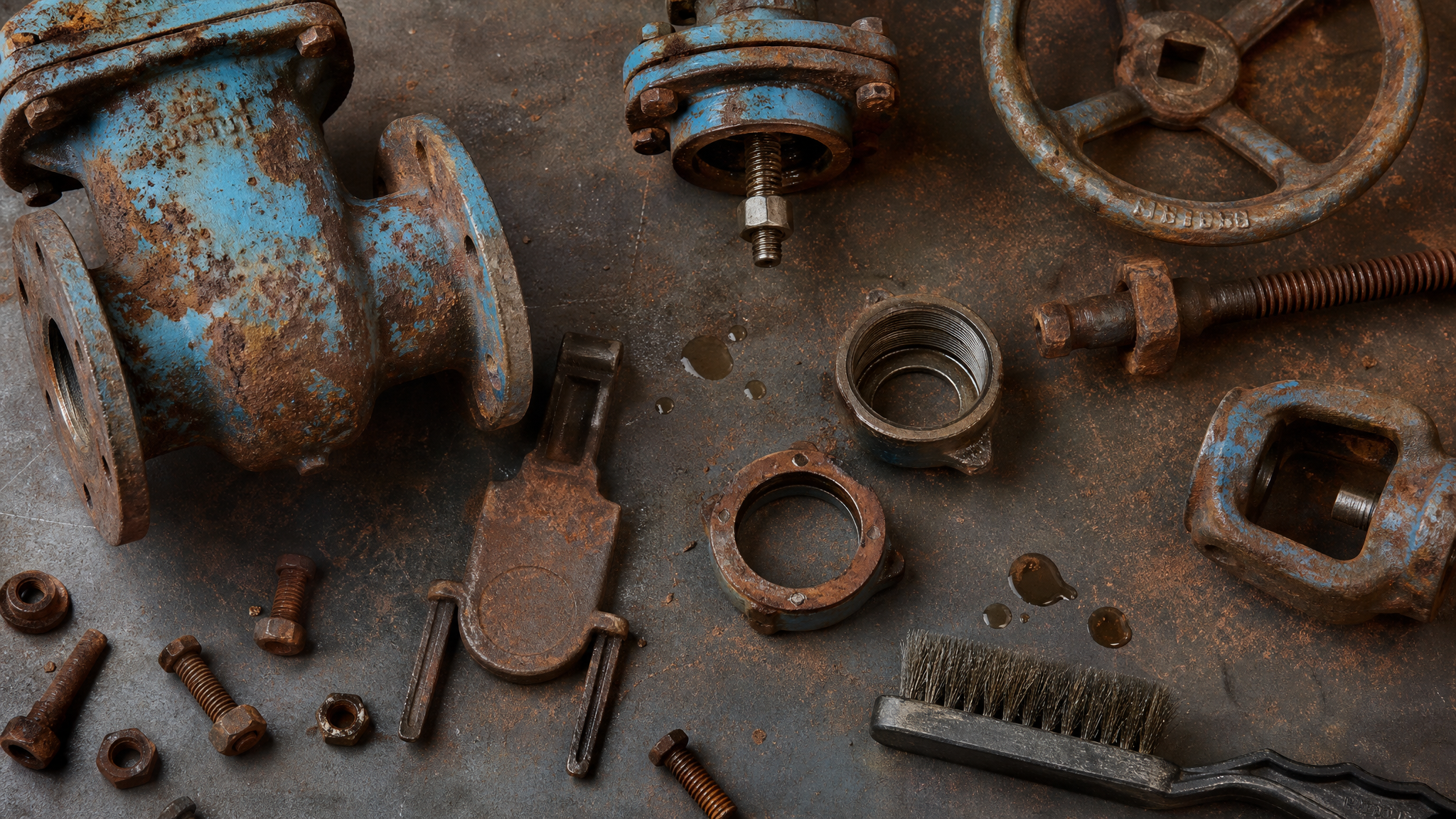

Коррозионная защита и разрыхление заклинивших соединений

Задвижки для трубопроводов, особенно в системах теплоснабжения и водопроводных сетях, постоянно контактируют с влагой и кислородом.

Сталь окисляется, резьба покрывается ржавчиной, и через несколько лет даже не закрытая задвижка перестает двигаться - ее пытаются открыть, слышны хрусты и скрежеты, чугун может треснуть.

Проникающие составы на базе графена решают эту задачу двойным действием. Во-первых, жидкая фаза проникает в микрозазоры и растворяет окисную пленку, разрыхляя корродированные слои и разделяя приваренные поверхности. Во-вторых, графеновая пленка, оставаясь на металле после испарения растворителя, создает физический барьер против атмосферной коррозии. Такой состав не просто смазывает; он работает как условно-съемный консервант для заклинившего узла.

Для типов задвижек - клиновых, фланцевых и шаровых - принцип одинаков: графеновая проникающая смазка восстанавливает подвижность и предотвращает рецидив заклинивания в течение нескольких месяцев.

Совместимость с материалами и условия применения

Графеновые проникающие смазки, как правило, изготавливаются на базе деароматизированных минеральных масел или синтетических растворителей низкой летучести.

Это означает, что они слабо агрессивны к резине и пластику - материалам, из которых выполнены уплотнения и прокладки в задвижках. Однако это не универсальное правило; совместимость необходимо проверять по карточке конкретного состава.

При выборе смазки для задвижек нужно учитывать:

• Материал корпуса и штока (сталь, чугун, латунь).

• Температурный диапазон эксплуатации (для отопительных сетей это часто +70…+100 °C, для магистральных газопроводов может быть и ниже, но с возможностью скачков).

• Наличие уплотнений и их состав (паронит, фторопласт, резина).

• Частоту срабатывания (редко закрываемые задвижки вмешательства требуют реже, часто срабатывающие арматура нуждается в более стойких пленках).

• Окружающую среду (если рядом вода или хлоридные среды, нужна усиленная антикоррозионная защита).

Графеновые составы универсальны в том смысле, что одна и та же формула может применяться для разных типов задвижек, но это не означает, что она подходит для любого узла без проверки.

Сравнение графеновых смазок с традиционными решениями

В течение десятилетий для смазывания задвижек применялись три основных типа средств: минеральные масла в баллончиках, пластичные смазки (NLGI 2–3) и жидкие проникающие составы на основе сольвента.

Каждый имел свои ограничения.

Минеральные масла легко стекают с вертикальных поверхностей и плохо удерживаются в микрозазорах, особенно при вибрации. Пластичные смазки держатся дольше, но с трудом проникают в уже закисшие узлы и требуют предварительной очистки. Традиционные проникающие составы без модификаторов действительно проникают, но после испарения летучей фракции оставляют слишком тонкую пленку, которая быстро стирается при повторных срабатываниях.

Графеновые проникающие смазки совмещают все три достоинства: проникают как жидкие смазки, оставляют прочную защитную пленку благодаря графеновым слоям и одновременно действуют как антикоррозионные составы. Это не означает, что старые подходы устарели, но графеновые композиции предлагают лучший баланс между скоростью восстановления подвижности, долговечностью смазочного слоя и минимизацией затрат на переработку (состава требуется меньше благодаря эффективности).

Практический выбор смазки для задвижек разного типа и диаметра

Задвижки клиновые и фланцевые диаметром 50–100 мм

Для клиновых задвижек, которые используют в качестве запорной арматуры на магистральных трубопроводах, графеновые проникающие смазки - один из лучших выборов. Их закусывание происходит именно потому, что давление прижимает шток к стенкам седла, и без проникающей способности не обойтись. Графен здесь решает сразу два вопроса: быстро разрыхляет коррозионные слои и надолго защищает от их образования.

Для фланцевых задвижек процедура смазывания часто включает снятие крышки и доступ к штоку - здесь можно применять и пластичные, и жидкие составы, но при наличии закисания лучше начать с проникающей смазки.

Задвижки для тепловых сетей

В системах теплоснабжения, где рабочая температура стабильна и находится в диапазоне +70…+100 °C, графеновая смазка проявляет свои преимущества наиболее полно. Высокая теплопроводность предотвращает локальный перегрев, а долговечность графеновой пленки означает, что смазку не потребуется наносить каждый сезон. Для диаметра 50 мм это экономит время обслуживания, для 100 мм и выше - снижает издержки на механизированное нанесение.

Шаровые задвижки и современная арматура

Шаровые задвижки требуют точности, но меньше подвержены закисанию благодаря конструкции. Тем не менее, проникающие составы с графеном рекомендуются и здесь, особенно если арматура находилась в консервации или хранилась на открытом воздухе. Графеновое покрытие будет работать как превентивная защита, снижая трение в подвижных парах и предотвращая коррозию.

Часто задаваемые вопросы

Может ли графеновая смазка полностью заменить обслуживание задвижек?

Нет. Графеновая смазка - это часть программы ухода, а не замена периодического осмотра и ревизии. Она восстанавливает подвижность и защищает от коррозии, но не решает конструктивные проблемы (износ седла, трещины в корпусе, неправильная регулировка). Проверяйте задвижки согласно графику обслуживания, и графеновая смазка будет хорошим подспорьем.

Какая концентрация графена в смазке является оптимальной?

Оптимальная концентрация - около 0,1 % по массе. При такой дозировке достигается максимум эффекта без осложнения стабилизации смазки. Увеличение концентрации не улучшает свойства и может привести к седиментации при низких температурах, что затруднит использование состава при зимних условиях.

Совместимы ли графеновые проникающие смазки с уплотнениями из фторопласта и паронита?

Графеновые составы на базе деароматизированных масел обычно совместимы с фторопластом и паронитом, но это необходимо проверить по технической карточке конкретного продукта. Некоторые рецептуры могут содержать компоненты, которые незначительно разбухают резиновые уплотнения - это редко, но случается.

Помогает ли графеновая смазка при высокотемпературном закусывании резьбы?

Да, особенно если закусывание происходит при перепадах температуры. Высокая теплопроводность графена (12,1–33,4 Вт/м·К в составе смазки) предотвращает локальный перегрев в точке контакта, что снижает вероятность прихватывания металлических поверхностей. Кроме того, графеновая пленка остается эффективной при колебаниях температуры.

Как долго держится эффект от нанесения графеновой смазки на задвижку?

При однократном нанесении проникающей смазки с графеном эффект восстановления подвижности наступает в течение 30 минут -2 часов. Защитная пленка, оставляемая графеном, сохраняется несколько месяцев, особенно если задвижка находится в консервации или редко срабатывает. При регулярных срабатываниях (более 10 раз в сутки) рекомендуется повторное нанесение 2–4 раза в год.

Заключение

Графен в составе проникающих смазок - это не маркетинговый ход, а результат серьезных исследований в области трибологии. Добавка всего 0,1 % снижает коэффициент трения в 1,5–2 раза, увеличивает несущую способность в 3,8 раза и одновременно защищает металл от коррозии. Для задвижек трубопроводов это означает возможность быстро восстановить подвижность даже закисшего узла, защитить его от повторного заклинивания и избежать дорогостоящего ремонта.

Если вы управляете системой теплоснабжения, магистральным трубопроводом или занимаетесь промышленной арматурой, первый шаг - оценить состояние ваших задвижек: какие из них закисли, как часто срабатывают, при каких температурах работают. На основе этого выберите проникающую смазку с графеном, учитывая совместимость с уплотнениями и температурный диапазон. Нанесите состав на проблемные узлы, дайте ему время на проникновение и разрыхление коррозионных слоев, а затем включите задвижку в плановое обслуживание - графеновая защита прослужит несколько месяцев и значительно упростит вашу работу.
