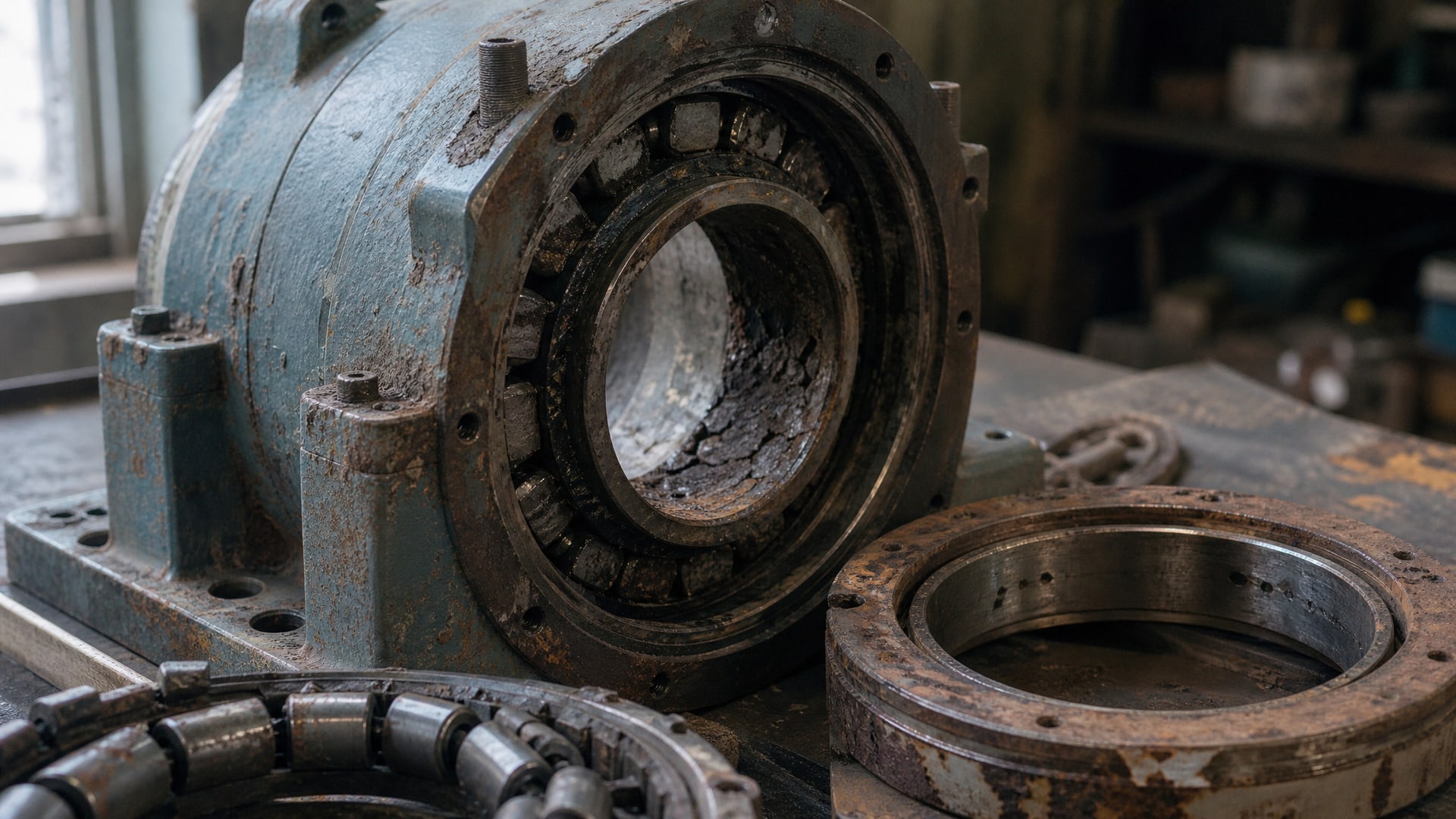

Применение твердосмазочных покрытий в подшипниковых узлах для снижения износа

Твердосмазочные покрытия решают одну из острейших задач в машиностроении: предотвращение преждевременного выхода из строя подшипниковых узлов. Когда традиционные смазки неэффективны - при запредельных температурах, вакууме, радиационном воздействии или в условиях масляного голодания - антифрикционные покрытия становятся единственной надежной защитой. Они образуют микроскопический твердый слой на рабочих поверхностях, снижая коэффициент трения и продлевая ресурс в 2-3 раза. Статья поможет техническим специалистам и закупщикам разобраться, когда и как применять такие покрытия, какие существуют варианты и на какие характеристики сверять при выборе.

Почему традиционные смазки недостаточны в экстремальных условиях

Масла и пластичные смазки хорошо работают при нормальной температуре и влажности, но теряют вязкость при нагреве выше 150°C, расслаиваются во влажной среде и вымываются водой.

На участках с частыми стартами из холода подшипник скольжения страдает от пограничного трения: пленка смазки еще не сформирована, а металл уже трется по металлу, вызывая микрозадиры. При работе в вакууме масло испаряется, оставляя узел без защиты.

Твердосмазочные покрытия действуют иначе: они внедрены в поверхностный слой материала и не требуют постоянного долива. При трении частицы покрытия переносятся на противоположную поверхность, образуя самоподдерживающуюся пленку низкой прочности, которая играет роль амортизатора между твердыми телами. Благодаря этому механизму покрытия работают там, где углеводородные смазки просто испарились бы или засохли.

Типы твердосмазочных покрытий и их применение

Молибденовые дисульфиды (MoS₂)

Самый распространенный вариант в машиностроении. Молибденовый дисульфид обладает слоистой структурой: слои легко сдвигаются относительно друг друга, обеспечивая низкий коэффициент трения (0,03-0,08 при граничном трении). Эти покрытия подходят для подшипников скольжения, работающих при нагрузках до 2000 МПа и температурах до +400°C.

Минусы: восприимчивы к окислению во влажной атмосфере, требуют защитного верхнего слоя, не рекомендуются для сред с аммиаком и хлором.

Графитовые покрытия

Графит дает коэффициент трения 0,1-0,2 при условии наличия влаги (графит требует адсорбированной воды для работы). Используются в газовых подшипниках и центрифугах с прецизионными узлами, где допустимо небольшое увеличение трения в обмен на исключительную чистоту.

Диапазон температур: -50°C до +500°C. Главное преимущество - стабильность при экстремальных температурах и в кислородных средах.

Политетрафторэтиленовые (ПТФЭ) покрытия

ПТФЭ (фторопласт) дает самый низкий коэффициент трения среди органических материалов -0,04-0,12. Устойчив к агрессивным средам: щелочам, кислотам, галогенам. Работает в диапазоне -70°C до +260°C.

Недостаток: при температурах выше 300°C начинает разлагаться и выделять токсичные газы. Для высокотемпературных узлов ПТФЭ не подходит.

Механизм снижения износа и увеличение ресурса

Износ подшипника происходит в три этапа: приработка, нормальный износ и катастрофический износ.

На стадии приработки (первые часы работы) происходят микропластические деформации поверхности, частицы материала отрываются. Именно здесь твердосмазочные покрытия дают максимальный эффект.

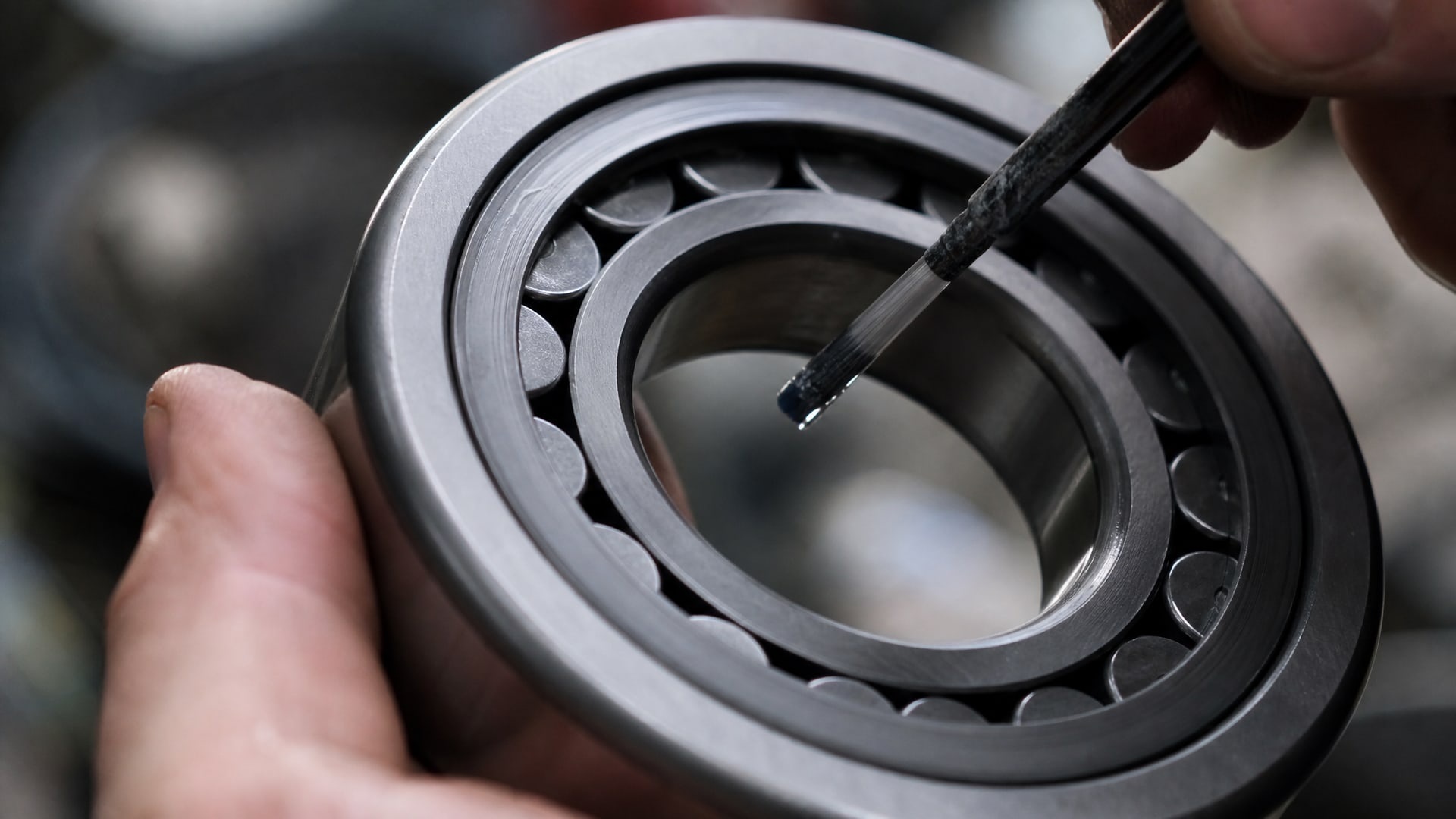

Покрытие МoS₂ толщиной 8-15 микрон переносит нагрузку с острых микровыступов на мягкий слой своих собственных частиц. Прямой контакт металла по металлу практически исключается. В результате глубина микропластических деформаций снижается на 60-80%, скорость износа в период приработки падает в 3-5 раз.

После приработки возникает стабильная двойная пленка: одна часть покрытия остается на подшипнике, другая образует тонкий слой на противоположной поверхности. Эта система поддерживает коэффициент трения на уровне 0,04-0,06 даже при отсутствии жидкой смазки. Общее увеличение ресурса составляет 2-3 раза при нормальных нагрузках и вплоть до 5 раз при нестабильной подаче масла или холодных стартах.

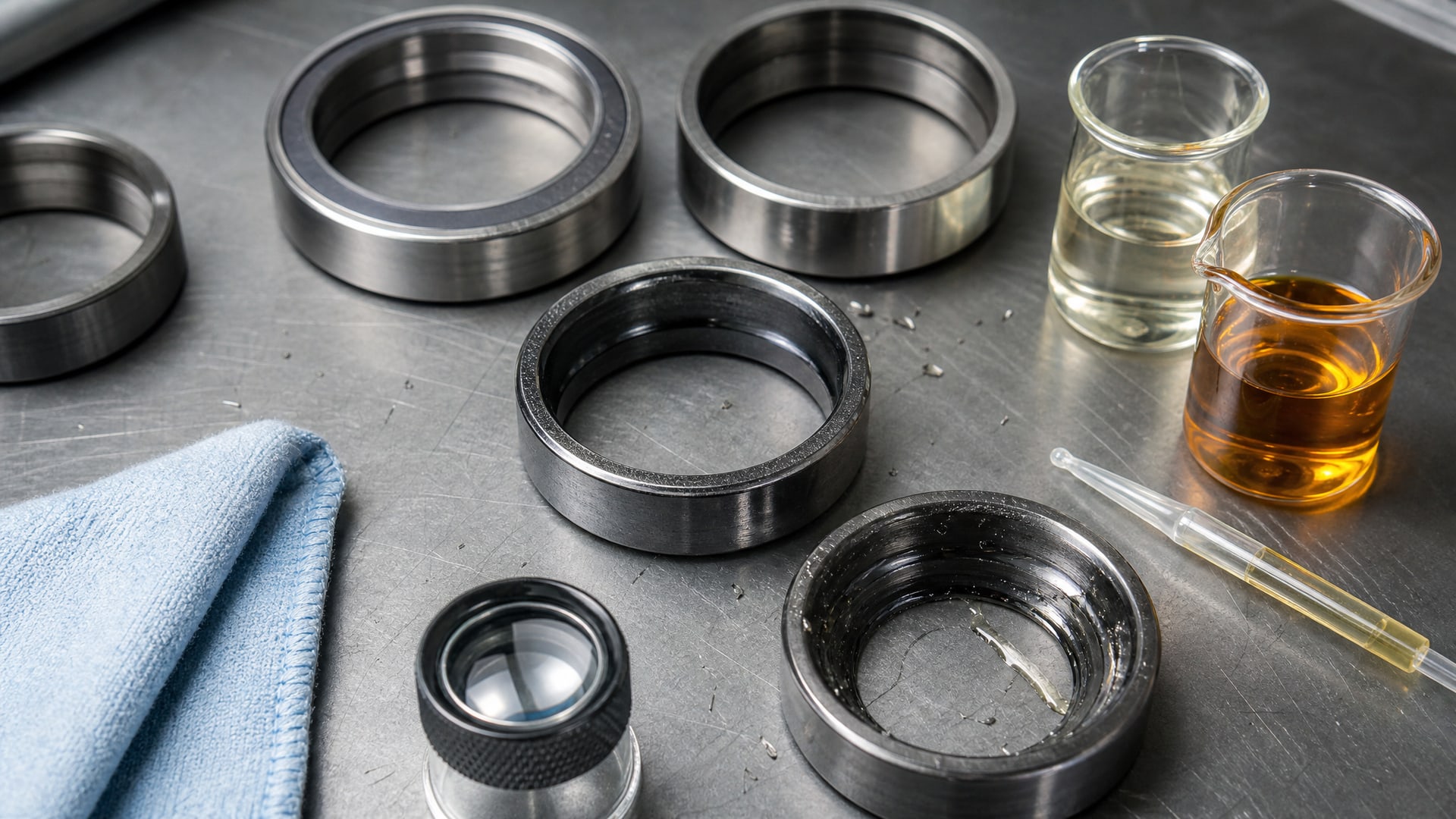

Совместимость покрытий с маслами и смазками

Выбор смазки к твердосмазочному покрытию - это не просто удобство, а основной фактор долговечности.

Несовместимые комбинации приводят к отслоению покрытия и попаданию крупных фрагментов в масло, что ускоряет отказ.

Молибденовые дисульфиды хорошо сочетаются с минеральными маслами ISO VG 32-68 и синтетическими эстерами. Щелочная среда масла (число TBN выше 8) способствует стабилизации MoS₂. ПТФЭ-покрытия нейтральны к большинству маслопродуктов, но требуют избегания сильнощелочных добавок, которые могут вызвать разбухание полимера.

На практике, когда подшипник работает в системе с циркуляционной смазкой, масло либо способствует выносу частиц покрытия (если вязкость слишком низкая), либо блокирует восстановление пленки (если вязкость чрезмерна). Оптимальный диапазон: вязкость масла должна быть на 1-2 класса выше, чем для безпокрытийного узла того же размера.

На производственных линиях, где центральная система подает масло одного типа на все узлы, между твердосмазочным покрытием и маслом часто возникает конфликт. В таких случаях применяют MODENGY 1006 - органический твердосмазочный состав, специально разработанный для совместимости с минеральными маслами и синтетическими жидкостями. Его частицы не окисляются при нагреве и не вызывают вспенивание масла, что сохраняет защитные свойства слоя на протяжении всего межремонтного периода.

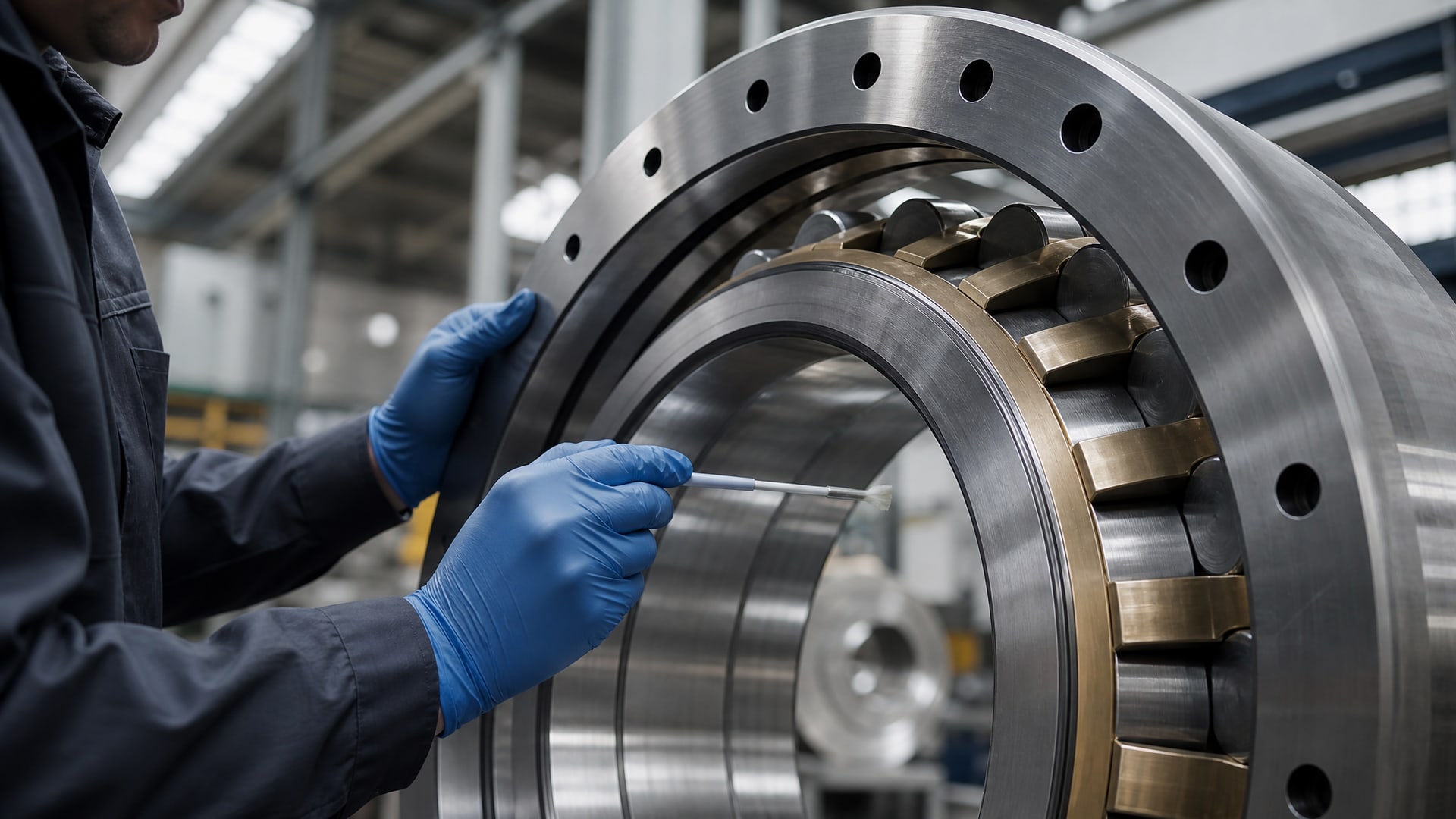

Технология нанесения и контроль качества

Толщина нанесения - главный параметр.

Недостаточный слой (менее 2 микрон) быстро истирается и теряет защитные свойства уже в первые часы работы. Избыточный слой (свыше 30 микрон) нестабилен: прилипает только к своему основному слою, а верхние микроны легко осыпаются и попадают в масляный картер как абразив, ускоряя износ масляного насоса и фильтра.

Оптимальная толщина для подшипников скольжения: 5-15 микрон. Она достигается одним-двумя проходами распыления или окунания, в зависимости от состава.

Контроль качества: - Визуальная проверка: равномерность цвета, отсутствие пятен и трещин. - Измерение толщины толщиномером (электромагнитным или рентгеновским). - Адгезионный тест: покрытие не должно отслаиваться при соскабливании медным шпателем с усилием 5-10 Н. - Проверка совместимости с маслом: 24-часовое выстаивание в условиях циркуляции.

Температурные диапазоны и выбор покрытия для конкретного оборудования

Температурный режим подшипника определяется скоростью вращения, нагрузкой и условиями отвода тепла.

При корректном расчете температура подшипника не должна превышать 50-70°C выше температуры окружающей среды.

Для холодильных подшипников (-40°C и ниже) используют графитовые и ПТФЭ-покрытия: они остаются пластичными при замерзании.

Для среднетемпературных узлов (до 150°C) подходят молибденовые дисульфиды с минеральным маслом - классическая и надежная комбинация.

Для высокотемпературных приложений (выше 200°C) необходимы графитовые покрытия или керамические добавки в молибденовом составе. Чистый MoS₂ теряет активность выше 250°C в присутствии кислорода.

При проектировании узла в экстремальных температурных условиях следует закладывать 30-процентный запас: если расчетная температура подшипника 280°C, применяют покрытие, рассчитанное на 380°C.

Экономика применения и сроки окупаемости

Стоимость твердосмазочного покрытия подшипника составляет 15-30% от стоимости самого подшипника, в зависимости от размера и типа материала.

При увеличении межремонтного периода в 2-3 раза экономия получается существенной.

На центрифугах, помпах и прессах, работающих круглосуточно, подшипник со стандартным ресурсом требует замены каждые 12-18 месяцев. Затраты на покрытие окупаются за 4-6 месяцев благодаря снижению простоев и труда на разборку-сборку.

В климатических условиях с высокой влажностью (морские установки, прибрежные заводы) эффект еще выше: покрытие исключает коррозию подшипника, которая традиционно требует замены через 6-9 месяцев даже без механического износа. Здесь окупаемость наступает за 2-3 месяца.

Часто задаваемые вопросы

Может ли твердосмазочное покрытие полностью заменить жидкую смазку?

Нет. Твердосмазочные покрытия отлично работают при граничном и смешанном трении, но при гидродинамическом режиме (когда между поверхностями есть полная масляная пленка) жидкая смазка всегда более эффективна для отвода тепла. Оптимальная схема: жидкое масло обеспечивает охлаждение и уносит нагрев, а покрытие работает как резервная система при масляном голодании или холодных стартах.

Как часто нужно обновлять покрытие?

При правильном подборе материала и смазки покрытие служит столько же, сколько подшипник. Если покрытие стирается быстро (за 3-6 месяцев при расчетном ресурсе 2-3 года), это сигнал несовместимости с маслом или ошибки в нанесении толщины. Пересмотрите выбор смазки и обратитесь к поставщику покрытия для контроля толщины.

Опасны ли частицы покрытия в масле?

Микрочастицы MoS₂ и графита размером менее 1 микрона безвредны для масла и не забивают фильтр (их размер меньше пор сетки 15 микрон). Опасны крупные фрагменты (10+ микрон), которые образуются при осыпании избыточно толстого слоя или при механическом отслоении из-за несовместимости с маслом. Они работают как абразив и ускоряют износ насоса.

Можно ли наносить покрытие на уже использованный подшипник?

Да, но поверхность должна быть идеально чиста. Ржавчина, окисные пленки и старые следы масла препятствуют адгезии нового слоя. Подшипник нужно тщательно промыть в керосине или щелочном растворителе, просушить и нанести покрытие в течение 2-4 часов (в этот период на поверхность не должна оседать пыль).

Влияет ли твердосмазочное покрытие на балансировку ротора?

При толщине 5-15 микрон влияние пренебрежимо: прирост массы не превышает 0,01-0,02% от веса подшипника. Это мало влияет на балансировку. Если толщина окажется выше 30 микрон, дисбаланс может возрасти на 0,1-0,3%, что требует переутяжеления на крыльчатке или роторе (как правило, невелико).

Заключение

Твердосмазочные покрытия - это проверенный инструмент для снижения износа подшипников в условиях, где традиционные смазки неэффективны. Они снижают коэффициент трения на 30-50%, увеличивают ресурс в 2-3 раза и обеспечивают работу при экстремальных температурах, вакууме и циклических нагрузках. Ключ к успеху - правильный выбор типа покрытия под конкретные условия (молибденовые дисульфиды для стандартных условий, ПТФЭ для агрессивных сред, графит для высоких температур) и согласование его со смазкой, которая уже циркулирует в вашей системе.

Первый шаг: проанализируйте ваши подшипниковые узлы, выявите те, что отказывают раньше срока или требуют частого обслуживания, и сверьте температурный режим и условия эксплуатации со справочником типов покрытий. Свяжитесь с производителем смазочных материалов или поставщиком подшипников для рекомендации совместимого варианта.
