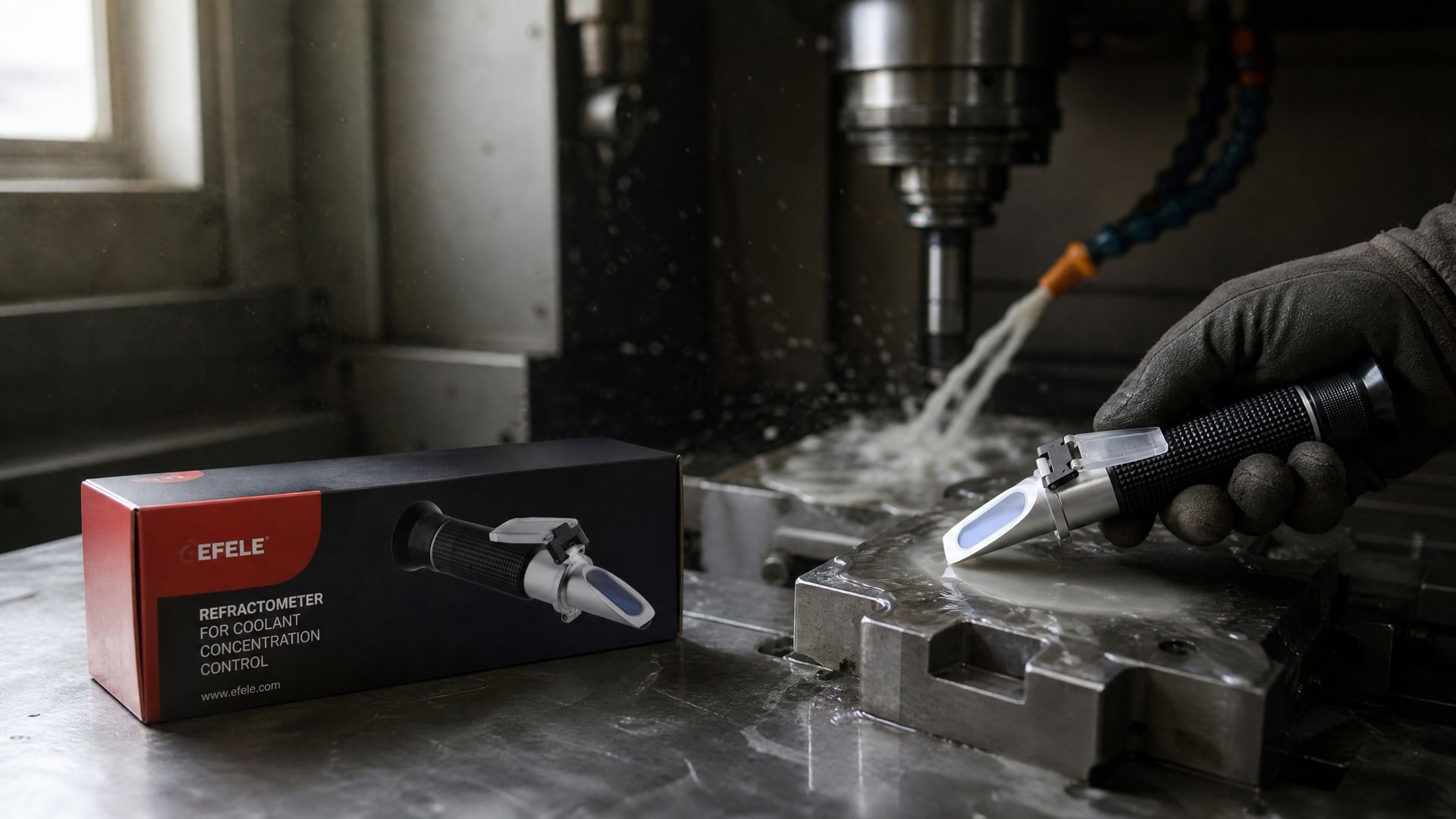

Рефрактометр для СОЖ: как контролировать концентрацию водосмешиваемых жидкостей на производстве

Контроль концентрации водосмешиваемой СОЖ - одна из ключевых операций в цехах с ЧПУ и традиционным оборудованием. От правильной концентрации зависит качество обработки, стабильность работы системы охлаждения и долговечность инструмента. Рефрактометр - портативный инструмент, который позволяет измерить оптическое значение пробы за несколько секунд прямо на рабочем месте. Однако показание прибора - это не готовый процент, а промежуточное значение, которое переводится в концентрацию через индивидуальный коэффициент конкретного продукта. В этой статье разберем, как правильно пользоваться рефрактометром для эмульсии СОЖ, какие ошибки делают специалисты, и почему регулярный контроль концентрации критичен для стабильности производства.

Что измеряет рефрактометр и как это связано с концентрацией СОЖ

Рефрактометр работает на основе явления рефракции света - изменения его скорости при переходе из одного вещества в другое.

Когда свет проходит через тонкий слой жидкости на призме, часть луча преломляется под определенным углом. На границе между светлой и темной зонами (критический угол) отражается вся совокупность растворенных веществ в жидкости. Для рефрактометра, чувствительного к водосмешиваемым СОЖ, эта граница напрямую коррелирует с оптической плотностью эмульсии, а именно с концентрацией базового концентрата в воде.

Однако рефрактометр НЕ показывает сразу процент концентрации. На шкале прибора вы видите число - например, 2,5 или 5,8 Brix. Это оптическое показание, которое зависит от состава конкретной СОЖ, ее дисперсности и добавок. Каждый производитель жидкости присваивает своему продукту коэффициент пересчета - рефрактометрический фактор. Например, если фактор равен 1,2, то истинная концентрация рассчитывается так: концентрация (%) = показание рефрактометра × рефрактометрический фактор. При показании 5 Brix и факторе 1,2 получится 6% концентрация.

Эта необходимость пересчета часто вызывает путаницу на производствах. Многие оператор думают, что рефрактометр напрямую указывает процент, и берут показание за готовую величину. Это приводит к неправильной корректировке концентрации и, как следствие, к нестабильной работе системы охлаждения. Рефрактометр - это не волшебная палочка, а измерительный инструмент, требующий знания метода расчета и индивидуальных характеристик жидкости.

Как правильно отобрать пробу и подготовить рефрактометр к измерению

Точность измерения концентрации СОЖ начинается с подготовки.

Прежде всего, необходимо убедиться, что вы пользуетесь рефрактометром, спроектированным именно для водосмешиваемых СОЖ, а не универсальным приборов для всех типов жидкостей. Рефрактометры для эмульсии имеют шкалу, откалиброванную на определенный диапазон, обычно 0–20 Brix, что соответствует типичным концентрациям водосмешиваемых металлообрабатывающих жидкостей.

Отбор пробы - ответственный этап. Не берите образец прямо из точки впрыска охлаждающей жидкости или с поверхности бака, где может быть локальное скопление масла или осадка. Вместо этого возьмите пробу из хорошо перемешанного объема, например, из середины бака или сразу после включения циркуляции. Объем пробы должен быть достаточным для несколько капель, обычно достаточно 5–10 мл в чистую емкость.

Перед серией измерений проведите калибровку прибора. Для этого нанесите несколько капель дистиллированной воды на призму, закройте крышку и дождитесь, пока границе свет-тень установится. На отметке должно быть ровно 0 Brix или то значение, указанное в инструкции прибора как нулевая точка. Если отметка смещена, отрегулируйте ее винтом калибровки (обычно находится с боку прибора) до выравнивания границы.

Проверьте чистоту призмы. На ней не должно быть пыли, высохших остатков жидкости или царапин. Протрите призму мягкой безворсовой тканью или специальной салфеткой. Загрязнение на поверхности приведет к размытой границе и неправильному чтению. Помните, что вам нужна четкая, резкая линия раздела темной и светлой зон - только такой контур дает достоверное показание.

Процедура измерения и правильное чтение шкалы

Приготовьте чистую пипетку или трубочку для отбора.

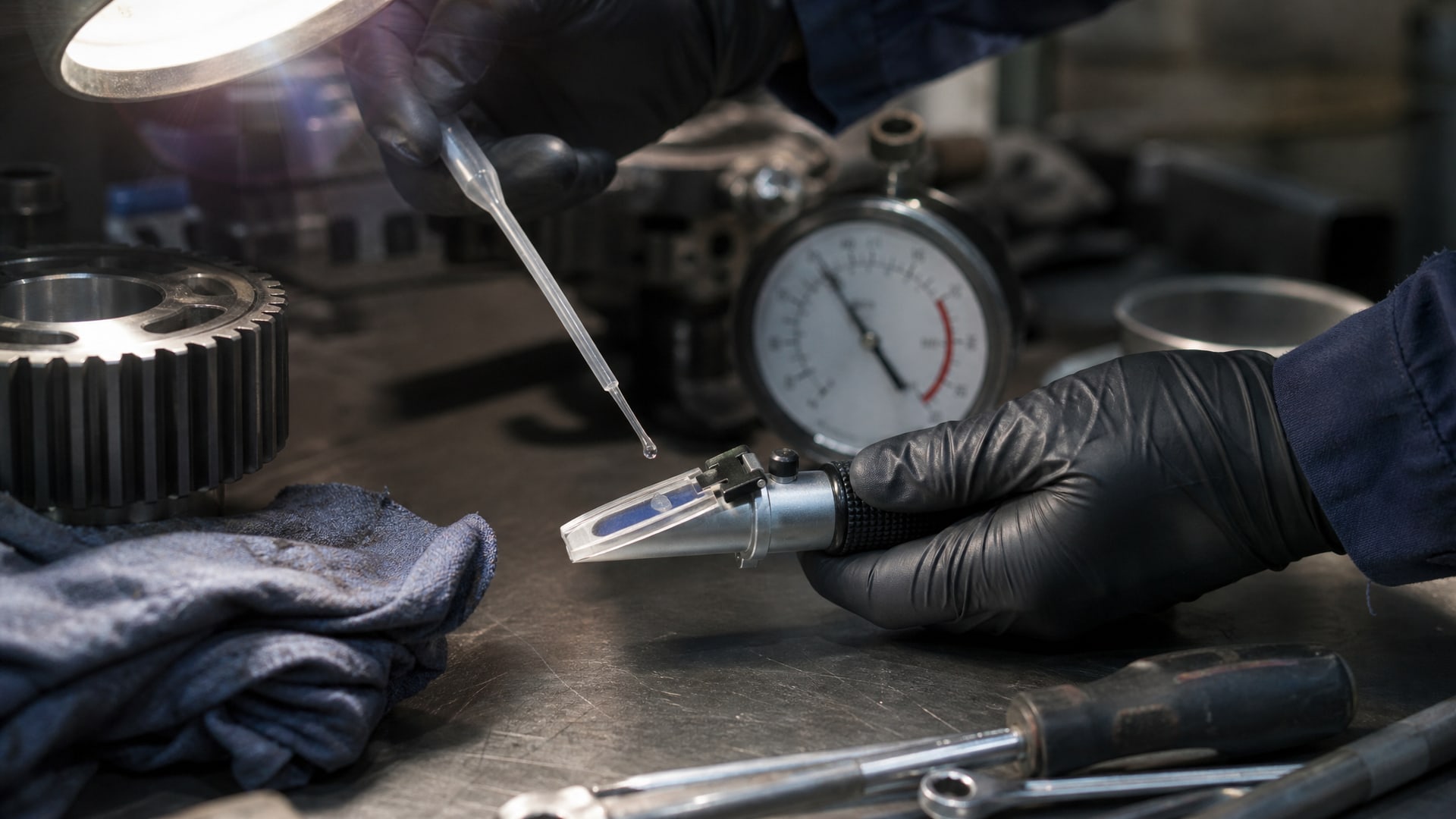

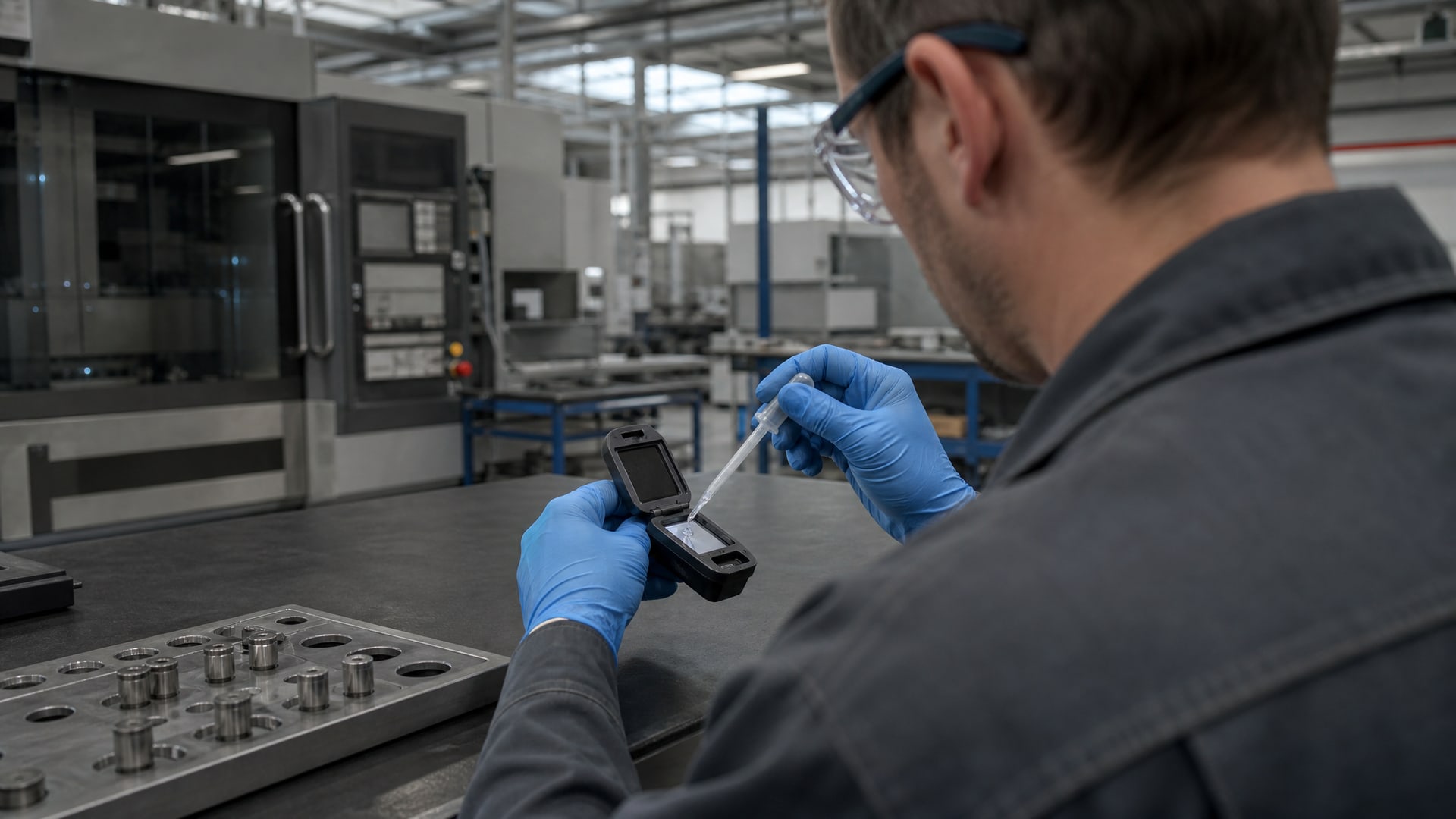

Нанесите 2–3 капли подготовленной пробы на центр нижней призмы рефрактометра. Капли должны быть небольшими, не более размера горошины, и разместиться тонким слоем на всей поверхности призмы. Слишком много жидкости затруднит чтение; слишком мало даст неоднородное распределение и размытую границу.

Аккуратно закройте верхнюю крышку прибора. Не нажимайте резко - движение должно быть плавным. Дождитесь секунду-две, пока жидкость равномерно распределится под крышкой. Направьте рефрактометр на свет (окно, лампа или специальное зеркало, встроенное в прибор) так, чтобы свет проходил через жидкость на призме. Посмотрите в окуляр.

Вы увидите две зоны: верхнюю (светлую, белую или голубую) и нижнюю (темную, синюю или черную). На границе этих зон находится четкая линия - это критический угол. Именно эта линия указывает на показание. На шкале внутри окуляра прочитайте число, совпадающее с границей. Например, если линия пересекает шкалу ровно на отметке 4,5 Brix, то это ваше показание.

Важный момент: граница должна быть четкой и хорошо видимой. Если она размыта или двоится, это означает, что эмульсия нестабильна, на призме есть грязь, или температура пробы сильно отличается от условий калибровки. Повторите измерение после очистки призмы и убедитесь в состоянии жидкости. Если эмульсия визуально расслаивается или содержит видимые включения, возможно, пора пересмотреть состояние всей циркуляционной системы.

Перевод показания рефрактометра в процент концентрации

После прочтения показания с рефрактометра нужно применить рефрактометрический фактор вашего конкретного продукта.

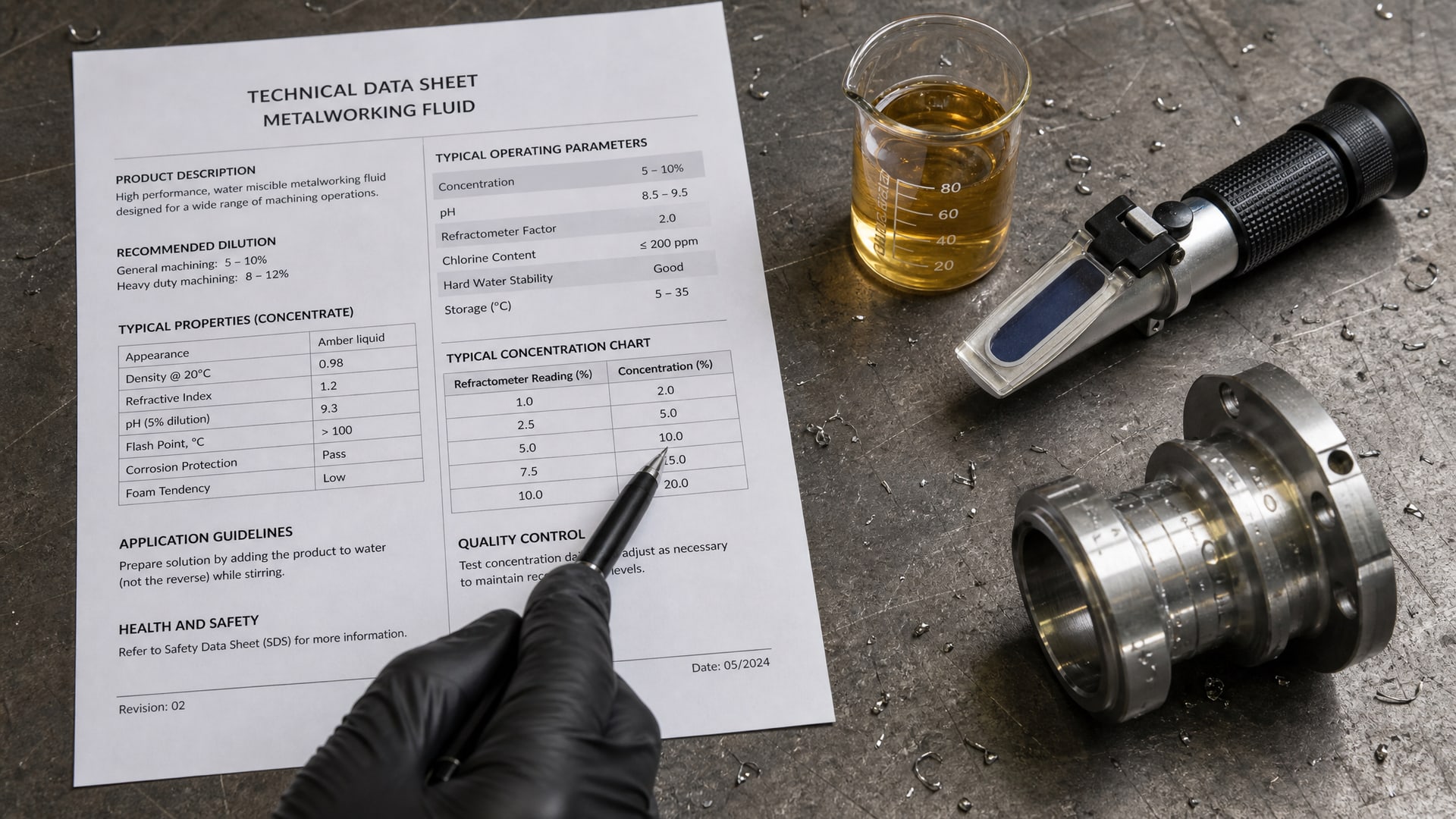

Этот коэффициент должен быть указан в технической документации СОЖ, которую вы получили от поставщика. Если документ под рукой нет, запросите фактор у поставщика или найдите его в технических данных (TDS, Technical Data Sheet).

Формула расчета: Концентрация (%) = Показание рефрактометра (Brix) × Рефрактометрический фактор

Пример: показание прибора -5,2 Brix, рефрактометрический фактор продукта -1,3. Тогда концентрация = 5,2 × 1,3 = 6,76%. Округлите до 6,8% (или до целого числа 7%, в зависимости от требуемой точности).

Каждый тип и бренд СОЖ имеет свой фактор, так как состав эмульсии, тип эмульгатора и дополнительные присадки влияют на оптические свойства смеси. Универсального коэффициента нет. Если вы работаете с несколькими разными СОЖ на одном производстве, ведите таблицу факторов для каждого продукта и четко обозначайте, для какой жидкости какой коэффициент применяется. Это предотвратит ошибки при быстром переходе между жидкостями.

Некоторые современные рефрактометры предусматривают возможность вручную вводить рефрактометрический фактор в память прибора, и тогда результат сразу выводится в процентах. Это удобно, но требует тщательной проверки коэффициента перед вводом.

Роль температуры в измерении и что делать при отклонениях

Температура пробы влияет на показание рефрактометра.

Оптические свойства жидкости меняются с нагревом и охлаждением, поэтому показания снимают при определенной температуре. Большинство рефрактометров калибруются на температуру около 20 °C (комнатная температура).

Если ваш рефрактометр не имеет встроенной температурной компенсации, старайтесь проводить измерения при температуре, близкой к 20 °C. Если проба горячая (например, прямо из активной циркуляционной системы), дайте ей остыть в небольшом чистом стакане до комнатной температуры перед измерением. Это займет несколько минут, но обеспечит точность.

Рефрактометры с автоматической температурной компенсацией (ATC, Automatic Temperature Compensation) имеют встроенный компенсационный механизм и показывают корректный результат в диапазоне 10–30 °C. Такие приборы дороже, но избавляют от необходимости ждать охлаждения пробы. Если вы работаете с СОЖ, циркулирующей при температуре 40 °C и выше, рефрактометр с ATC значительно упростит контроль на производстве.

Документируйте условия измерения: дату, время, температуру пробы, показание и рассчитанную концентрацию. Если вы заметите систематическое отклонение от рекомендуемого диапазона (например, концентрация постоянно растет или падает), это сигнал о проблеме в системе - избыточном испарении воды, подтеках концентрата, утечках или неправильной техники подпитки.

Нестабильная эмульсия и как на нее реагировать

Если эмульсия нестабильна - расслаивается, содержит хлопья или видимый осадок - измерение рефрактометром становится ненадежным.

Граница свет-тень будет размытой, показания будут скакать. Это означает, что вам нужно сначала разобраться с самой жидкостью, а не пытаться «считать» ее концентрацию через нестабильный прибор.

Нестабильность может быть вызвана несколькими причинами: загрязнение системы микробами, попадание в бак некомпатибильного материала (например, минерального масла в водосмешиваемую эмульсию), деградация эмульгатора от старения, избыток металлической стружки, которая нарушает структуру. Некоторые инструкции предлагают попробовать восстановить эмульсию добавлением небольшого количества эмульгатора (0,1–0,2% от объема пробы) и повторным измерением. Однако это временная мера - если эмульсия не восстанавливается, жидкость нужно либо заменить, либо отправить на анализ в лабораторию.

На производстве, где контроль концентрации выполняется регулярно, видимые признаки нестабильности - повод для немедленного действия. Нестабильная СОЖ теряет смазывающие и охлаждающие свойства, повышается риск коррозии металла в баке и на инструменте, ухудшается здоровье и безопасность персонала. Обычно в цехах, где такие проблемы возникают часто, переходят на более надежные схемы подготовки и фильтрации жидкости.

Стандартные диапазоны концентрации и их связь со стабильностью процесса

Каждая водосмешиваемая СОЖ имеет рекомендуемый диапазон концентрации, обычно указанный в техническом руководстве.

Типичный диапазон - от 4% до 10%, но точные границы зависят от конкретного продукта и типа обработки. Например, для шлифовки может рекомендоваться концентрация 5–7%, для фрезерования -6–9%.

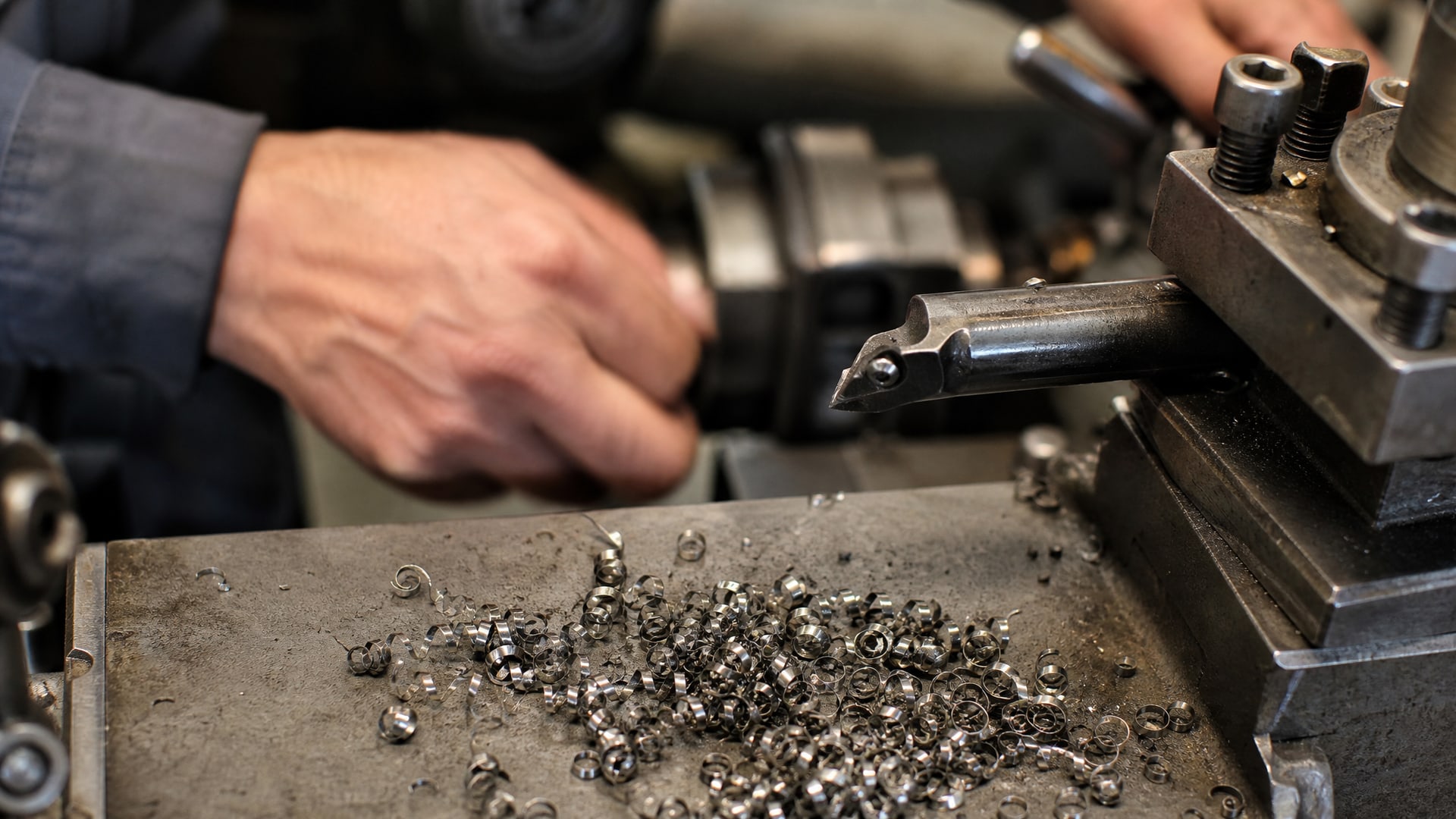

Почему важно соблюдать диапазон? Слишком низкая концентрация означает недостаточное смазывание, быстрый износ инструмента, перегрев зоны резания и ухудшение качества обработки. Кроме того, при низкой концентрации повышается вероятность ржавчины на оборудовании и заготовке, так как защитная масляная пленка тонкая. Слишком высокая концентрация, напротив, создает густую эмульсию, которая плохо циркулирует, образует пену, затрудняет отвод стружки и увеличивает аэрозольное загрязнение воздуха. Риск раздражения кожи и дыхательных путей также растет.

Авторитетные источники по охране труда, например, рекомендации NIOSH, указывают, что контроль аэрозоля металлообрабатывающих жидкостей должен находиться ниже 0,4 мг/м³. Это достигается не только правильной концентрацией, но и хорошей вентиляцией, и регулярной фильтрацией жидкости. Контроль концентрации рефрактометром - один из инструментов поддержания этого баланса.

На практике большинство производств устанавливают порядок контроля: измерение концентрации один-два раза в смену в начале работ и после корректировок. Если показание выходит за границы диапазона, оператор добавляет либо концентрат (если низко), либо воду (если высоко), затем включает циркуляцию на 15–20 минут для перемешивания и повторно проверяет.

Как выбрать рефрактометр и на что обратить внимание

При выборе рефрактометра для контроля СОЖ в первую очередь убедитесь, что это прибор для водосмешиваемых жидкостей или специально для СОЖ.

Диапазон шкалы должен быть 0–20 Brix - такой диапазон охватывает обычные концентрации эмульсий. Приборы с диапазоном 0–80 Brix предназначены для контроля концентрации сиропов и других пищевых растворов и для СОЖ не подходят (разрешение недостаточное).

Проверьте наличие корректирующего винта калибровки. Это позволит вам периодически проверять ноль и регулировать прибор при необходимости. Если прибор не предусматривает возможности калибровки, он не годится для точных промышленных измерений.

Рефрактометры с автоматической температурной компенсацией (ATC) удобнее в работе, так как не требуют ожидания охлаждения пробы. Они дороже простых моделей, но на производстве, где измерения ведутся часто, экономят время и снижают риск ошибок. Приборы класса EFELE Рефрактометр для СОЖ (Brix 0-20%) - это ручные компактные приборы, которые закупляют в цехах массово благодаря надежности и простоте обращения. Стандартная шкала 0–20 Brix полностью соответствует практическим потребностям контроля водосмешиваемых жидкостей.

Убедитесь, что прибор имеет хорошую оптику и четкий окуляр. При плохом качестве стекла граница свет-тень будет размытой даже на чистой пробе, и это исказит результаты. Проверьте удобство держания - рефрактометр должен лежать в руке без усилий, окуляр должен быть защищен от пыли откидывающейся крышкой.

Документирование результатов и анализ трендов

Регулярный контроль концентрации дает смысл только если результаты фиксируются и анализируются.

Ведите простой журнал или электронную таблицу с колонками: дата, время, показание рефрактометра, рассчитанная концентрация, рекомендуемый диапазон, примечания (например, «добавлена вода» или «эмульсия нестабильна»).

По итогам недели или месяца постройте график концентрации. Если она постоянно растет, это признак испарения воды или подтека концентрата в систему. Если падает - возможно, подтекает готовая эмульсия или неправильно рассчитывается подпитка. Тренд помогает предвидеть проблемы и предпринять меры до того, как качество обработки начнет деградировать.

Такая практика особенно полезна при переходе на новую СОЖ или новую систему охлаждения. Первые две-три недели желательно измерять концентрацию ежедневно, чтобы понять, как система ведет себя в новых условиях, и правильно настроить подпитку. После стабилизации можно перейти на еженедельный контроль.

Часто задаваемые вопросы

Что делать, если рефрактометр показывает размытую границу?

Размытая граница указывает на одну из трех проблем: эмульсия нестабильна или загрязнена, на призме есть грязь или конденсат, либо температура пробы сильно отличается от условий калибровки. Сначала протрите призму мягкой тканью, проведите калибровку по дистиллированной воде. Если граница остается размытой, дайте пробе остыть до комнатной температуры. Если и после этого граница не проясняется, проблема в эмульсии - проверьте визуально, нет ли расслоения или осадка.

Нужен ли специальный рефрактометр именно для моей марки СОЖ?

Нет, универсальный рефрактометр для водосмешиваемых жидкостей (0–20 Brix) подходит для любых СОЖ. Различие только в рефрактометрическом факторе, который вы получаете от поставщика. Это не характеристика прибора, а характеристика жидкости. Один и тот же рефрактометр может работать с десятью разными СОЖ, если вы правильно применяете соответствующий фактор для каждой.

Как часто нужно калибровать рефрактометр?

Перед серией измерений (в начале смены или перед измерением партии проб) обязательно проверьте ноль прибора по дистиллированной воде. Если показание смещено, отрегулируйте его. Тщательную калибровку рекомендуется проводить еженедельно, если рефрактометр используется ежедневно. Если прибор хранится в неблагоприятных условиях (холод, влажность, грязь) или упал, калибровка должна быть перепроверена немедленно.

Можно ли мерить СОЖ сразу из системы охлаждения, не ждя охлаждения?

Если ваш рефрактометр не имеет автоматической температурной компенсации, горячая проба даст неправильное показание. Можно дождаться охлаждения (несколько минут в открытом стакане) или купить рефрактометр с ATC. На практике многие операторы берут пробу в маленький стакан, держат его под холодной водой 2–3 минуты и затем проводят измерение - это ускоряет процесс и достаточно для точности контроля.

Что означает, если концентрация растет без добавления концентрата?

Это обычно признак испарения воды из бака. Вода испаряется постоянно, особенно если система охлаждения работает активно или бак находится в теплом цехе. Эмульсия становится более концентрированной. Решение: регулярно подливайте в бак дистиллированную или деионизированную воду, чтобы удерживать концентрацию в заданном диапазоне. Это нормальная процедура обслуживания.

Заключение

Рефрактометр для СОЖ - простой и надежный инструмент контроля концентрации, если вы знаете его особенности и ограничения. Главное - помнить, что показание прибора это не готовый процент, а оптическое значение, которое нужно пересчитать через рефрактометрический фактор конкретной жидкости. Грамотный контроль концентрации водосмешиваемых эмульсий предотвращает нестабильность процесса, снижает расход инструмента, улучшает качество обработки и создает более безопасные условия труда.

Начните с того, что запросите у поставщика рефрактометрический фактор своей СОЖ, убедитесь в наличии удобного портативного рефрактометра 0–20 Brix, проведите калибровку по воде и возьмите первую пробу из хорошо перемешанного бака. Затем внедрите регулярный режим измерений - один-два раза в смену или еженедельно, в зависимости от объема и важности процесса. Фиксируйте результаты, смотрите на тренды, и вы быстро убедитесь, что эта малая работа экономит массу проблем на линии.
