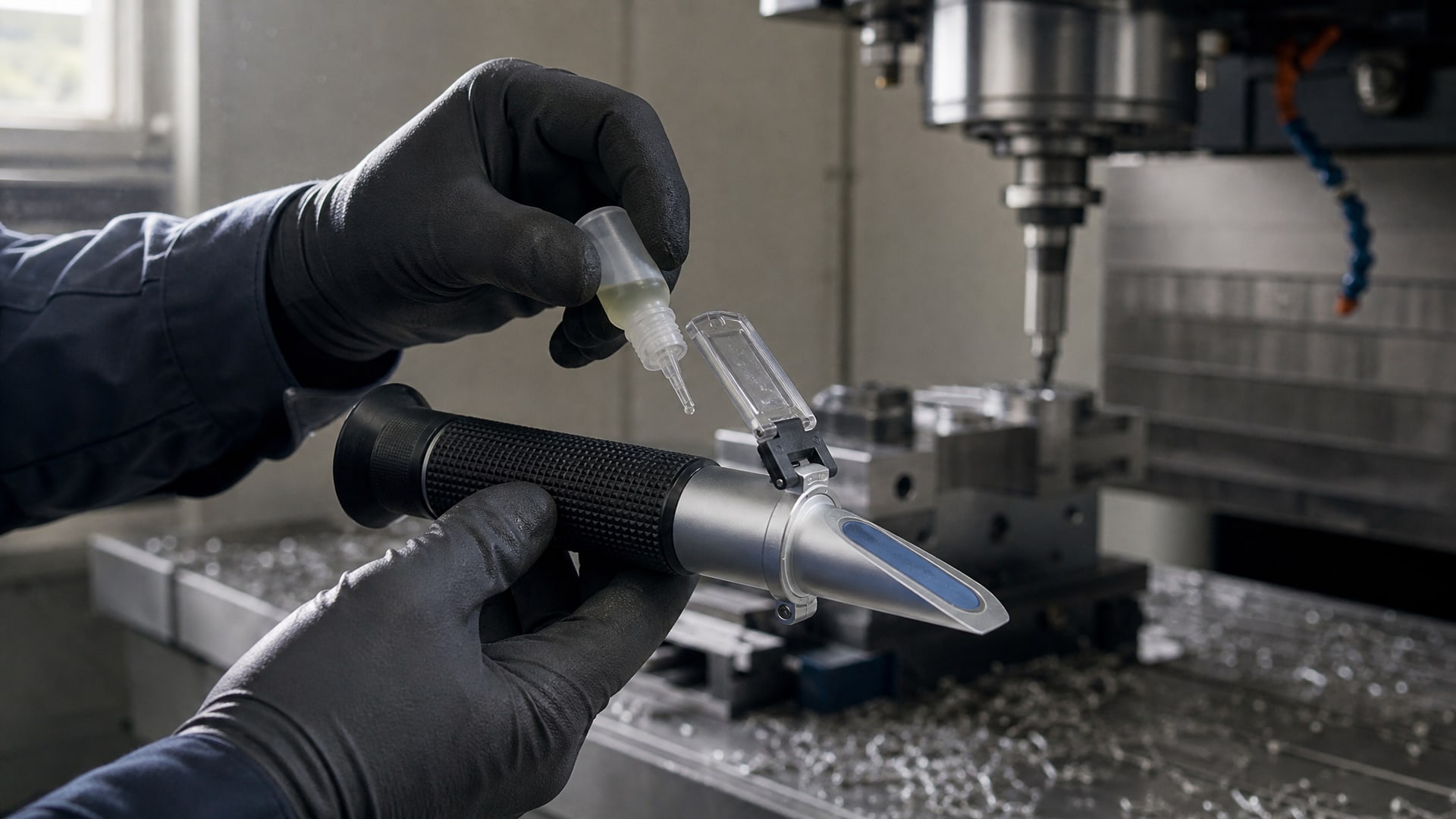

Рефрактометр для СОЖ: как правильно контролировать концентрацию на станках

Контроль концентрации смазочно-охлаждающей жидкости (СОЖ) напрямую влияет на качество обработки, стойкость инструмента и экономику производства. Рефрактометр - портативный оптический прибор, который измеряет показатель преломления раствора и позволяет определить, насколько концентрирована эмульсия в системе. Однако замер - это не просто навести прибор и прочитать значение; здесь нужны правильная калибровка, репрезентативная проба и понимание того, как пересчитать показание в реальный процент.

Статья расскажет технологам, мастерам и закупщикам, какие критерии выбора рефрактометра учитывать, как выполнить замер без ошибок, зачем нужен коэффициент пересчета и что делать, чтобы контроль работал стабильно и предотвращал проблемы со станками.

Что измеряет рефрактометр и почему это важно для СОЖ

Рефрактометр работает по принципу измерения угла преломления света, когда световой луч проходит через границу между воздухом и измеряемым раствором.

На шкале прибора этот угол отображается в градусах Brix (°Bx) - стандартной единице для измерения концентрации растворов. Для СОЖ границы света и тени на призме показывают, сколько «сухого вещества» растворено в воде.

Это особенно важно, потому что концентрация СОЖ влияет на охлаждение, смазывание и стойкость режущего инструмента. Слишком слабая концентрация (недостаточное разбавление) означает, что жидкость потеряла часть защитных и смазывающих свойств - на режущей кромке может начаться преждевременный износ, стружка будет хуже удаляться, температура в зоне обработки поднимется. Слишком крепкая концентрация создает избыток активных веществ, что нарушает работу фильтрации, может забить сетку и привести к отложениям в системе. Поэтому контроль один-два раза в смену - это инвестиция в точность и надежность.

Как выбрать рефрактометр с нужным диапазоном

Портативный рефрактометр должен покрывать ожидаемый диапазон концентрации вашей СОЖ.

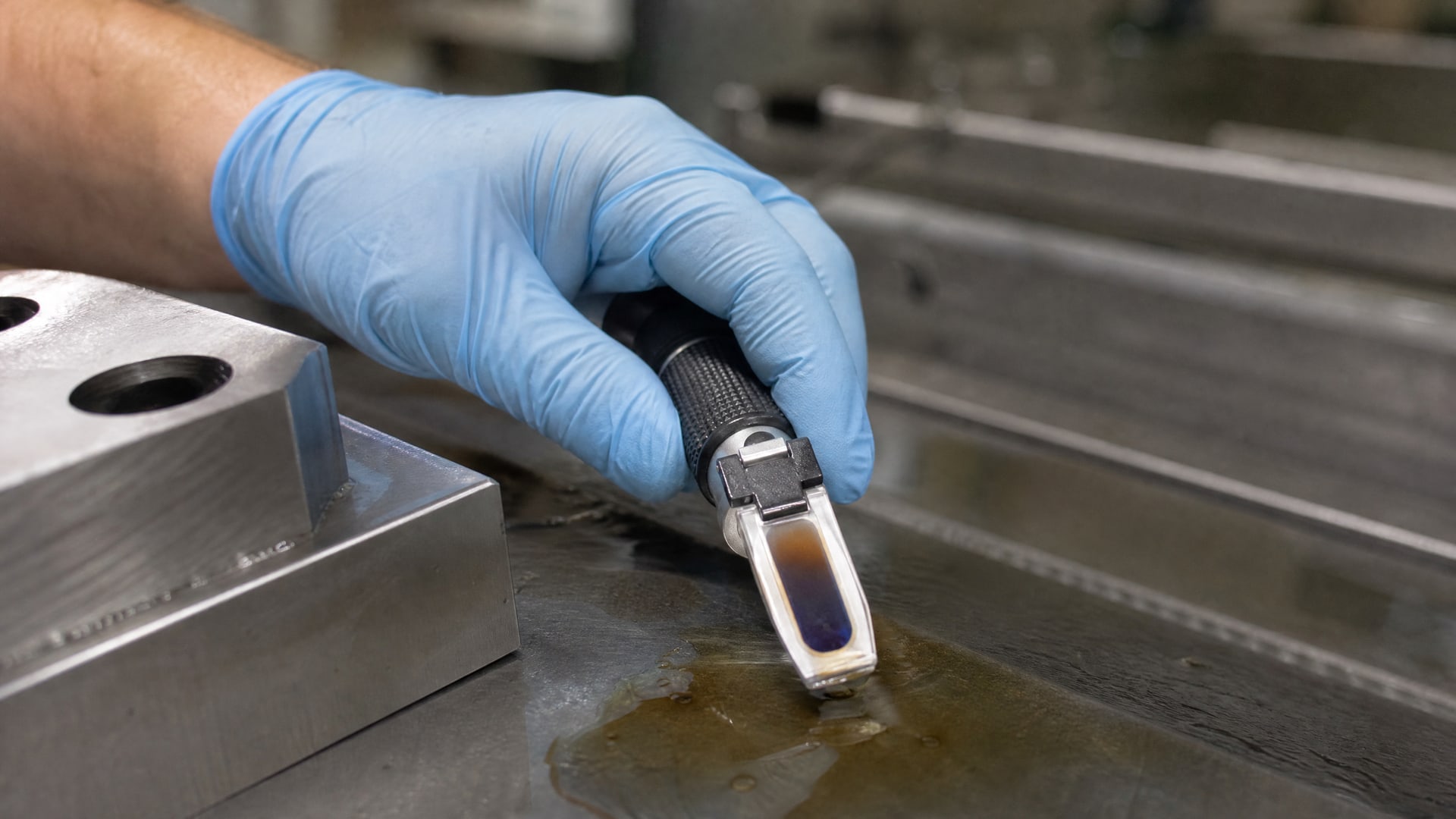

Измерение концентрации СОЖ при помощи портативного рефрактометра для разных сплавов.

Если вы используете эмульсию для черновой и чистовой обработки стали, рабочая концентрация обычно лежит в диапазоне 4–8%. Для алюминиевых сплавов диапазон выше: 6–10%. Если в цехе режут твердые сплавы или титан, может потребоваться 7–15% в зависимости от конкретной жидкости.

Рефрактометр с диапазоном Brix 0–20% универсален и подходит для большинства случаев. Однако если вы часто работаете с очень разбавленными растворами (для некоторых шлифовальных операций это может быть 3–6%), убедитесь, что нижняя часть шкалы прибора дает достаточную четкость. Узкие диапазоны (например, 0–10% Brix) полезны, когда измерения сосредоточены в одной операции и нужна максимальная точность, но они теряют универсальность.

Также важно уточнить у производителя или поставщика, есть ли у рефрактометра автоматическая температурная компенсация (ATC). Если ее нет, показания будут зависеть от температуры пробы, и нужно либо дождаться комнатной температуры, либо вводить поправку вручную. Это усложняет процедуру, особенно если замеры делаются прямо на производстве.

Пошаговый процесс замера концентрации СОЖ

Калибровка рефрактометра перед началом

Перед первым измерением в смену рефрактометр откалибруйте. Возьмите несколько капель дистиллированной воды, нанесите на призму и закройте крышку. Посмотрите через окуляр и найдите границу между светлой и темной областями. Эта граница должна совпадать с нулевой отметкой на шкале. Если граница смещена влево или вправо, поверните калибровочный винт (обычно расположен сверху или сбоку прибора) до совпадения. После калибровки граница должна быть острой и четкой.

Отбор репрезентативной пробы

Пробу отбирают не с поверхности резервуара и не прямо из струи подачи во время работы станка. Правильный способ - открыть крышку или дверцу доступа к сумпу (резервуару) после того, как система была в работе не менее 10–15 минут и жидкость хорошо перемешана циркуляционным насосом. Если система имеет фильтр и специальный клапан для отбора проб, используйте именно его. Лучше всего брать пробу из середины или нижней части резервуара, где нет пленки масла и решение максимально однородно.

Отберите небольшое количество (15–30 мл) в чистый стакан или кювету. Если проба только что взята из горячей системы и ее температура выше 25 °C, дайте ей охладиться до комнатной температуры или учитывайте поправку, если прибор не оснащен ATC.

Нанесение капель и считывание показания

Откройте крышку рефрактометра и убедитесь, что призма чистая и сухая. Если на ней остались следы от предыдущей пробы, протрите безворсовой салфеткой (микрофибра). Возьмите пипетку или просто капните 1–3 капли пробы СОЖ на призму. Закройте крышку так, чтобы жидкость равномерно распределилась по поверхности.

Направьте прибор в сторону источника света (но не прямо на солнце) и посмотрите через окуляр. Вы увидите поле зрения, разделенное границей света (внизу) и тени (вверху). Эта граница должна быть четкой. Считайте показание на шкале, где пересекается граница. Обычно это число в диапазоне 0–20 по шкале °Bx.

Запишите показание. Это - первичный результат, который еще нужно пересчитать.

Коэффициент пересчета: от показания Brix к реальному проценту концентрации

Здесь кроется главное отличие между показанием прибора и реальной концентрацией СОЖ.

Показание рефрактометра в градусах Brix не равно прямому проценту СОЖ. Для пересчета нужен индивидуальный коэффициент (фактор) конкретной жидкости.

Формула расчета:

Реальная концентрация (%) = показание рефрактометра (°Bx) × коэффициент пересчета продукта

Например, если рефрактометр показал 5 °Bx, а коэффициент вашей СОЖ равен 1,6, то реальная концентрация = 5 × 1,6 = 8%. Однако у другой эмульсии коэффициент может быть 2,1 или 1,048, и результат будет иным.

Коэффициент указывается в технической документации (паспорте/TDS) каждого продукта СОЖ. Если документация по-русски была собрана давно, а паспорт на английском, ищите строку "refractometer factor" или "conversion factor". Если коэффициента в паспорте нет, обратитесь к поставщику или производителю - без него замеры рефрактометром теряют смысл и становятся лишь приблизительным ориентиром.

На производстве удобно создать простую справочную таблицу для каждой применяемой СОЖ: наименование, коэффициент, рекомендуемый диапазон концентрации. Мастер или оператор может тогда быстро проверить результат замера без калькулятора.

Ведение журнала и выявление трендов

Одна из критических ошибок - полагаться на единичное измерение.

Концентрация СОЖ в системе постоянно меняется: жидкость испаряется, уходит в стружку и опилки, фильтруется, смешивается с маслами и загрязнениями. Рекомендуется вести простой журнал замеров с указанием даты, времени, показания рефрактометра (°Bx), пересчитанного значения (%), операции и примечаний (например, «добавили концентрат», «провели фильтрацию»).

Ведение журнала решает несколько задач: - Выявляет тренд падения концентрации и помогает спланировать пополнение за несколько дней до критического значения. - Позволяет связать ухудшение качества поверхности или повышение числа брака с конкретным периодом низкой концентрации. - Облегчает обоснование замены системы или переход на другую СОЖ, если концентрация нестабильна. - Упрощает документирование для проверок и аудитов качества.

На практике большинство цехов ведут журнал на листке бумаги или в электронной таблице, прикрепленной к полке рядом с рефрактометром. Портативный рефрактометр EFELE для СОЖ (диапазон Brix 0–20%) благодаря компактности позволяет держать прибор прямо на станке и проводить замеры без лишних переходов, что повышает частоту контроля и достоверность данных.

Частые ошибки и как их избежать

Ошибка 1: забыли откалибровать прибор в начале дня.

Если рефрактометр не откалиброван, все последующие замеры будут ошибочными. Даже смещение на 0,5 °Bx может дать неправильный результат после пересчета. Калибровка занимает 30 секунд - выполняйте ее в начале смены и при смене оператора.

Ошибка 2: показание рефрактометра сразу интерпретируют как процент концентрации. Это самая распространенная ошибка. Например, если прибор показал 5 °Bx, это не означает 5% СОЖ. Без коэффициента пересчета вы получите неправильное число. Всегда держите под рукой таблицу коэффициентов.

Ошибка 3: берут пробу с поверхности или прямо из струи. На поверхности резервуара часто плывет тонкая пленка чистого масла (отпотевание), а в момент интенсивной подачи и возврата жидкость может быть неоднородной. Результат - заниженный или завышенный показатель. Беритесь пробу из представительной точки после циркуляции.

Ошибка 4: не учитывают температуру пробы. Если прибор не имеет ATC и пробу отобрали прямо из горячей системы (50–60 °C), показание может отличаться на 1–2 °Bx от результата при 20 °C. Этот дрейф может привести к неправильному решению о разбавлении. Охладите пробу или используйте рефрактометр с компенсацией.

Ошибка 5: не протирают призму между измерениями. Остатки старой пробы, пыль или засохшая капля эмульсии на призме искажают границу света/тени и делают считывание неточным. Протирайте призму безворсовой салфеткой после каждого измерения.

Часто задаваемые вопросы

Почему показание рефрактометра нужно умножать на коэффициент, а не брать напрямую?

Рефрактометр измеряет физическое свойство - показатель преломления раствора - который зависит от природы растворенных веществ. Для одной эмульсии определенный процент концентрации дает одно значение преломления (например, 5 °Bx = 10% СОЖ), а для другой эмульсии с другим составом активных компонентов то же 5 °Bx может соответствовать 8% или 12%. Коэффициент пересчета - это эмпирический множитель, который связывает показание прибора с реальным процентом для конкретного продукта. Без него результат будет неправильным.

Какую температуру должна иметь проба при замере?

Идеальная температура пробы для замера - комнатная (20–25 °C). Если рефрактометр оснащен автоматической температурной компенсацией (ATC), он сам учтет отклонения и даст точный результат. Если компенсации нет, разница в температуре на каждые 10 °C может сместить показание на 0,2–0,5 °Bx, что после пересчета даст ошибку в 0,3–1% концентрации. Для критичного контроля охладите пробу перед измерением.

Как часто нужно калибровать рефрактометр?

Калибровка по дистиллированной воде выполняется в начале каждой рабочей смены и при смене оператора или если вы подозреваете, что показания неправильные. Периодическая (раз в месяц или квартал) проверка калибровки по вторичному стандарту (если такой есть) поможет выявить дрейф прибора, но для повседневного контроля ежедневная калибровка по воде - достаточно.

Что делать, если концентрация упала ниже минимума?

Если пересчитанная концентрация ниже рекомендуемого минимума (например, вместо 4–8% получилось 2%), нужно долить концентрат СОЖ, а не воду. Добавьте требуемое количество концентрата в резервуар (точный расчет см. в паспорте продукта), дайте системе поработать 10–15 минут для перемешивания и сделайте контрольный замер. Никогда не разбавляйте СОЖ просто водой без концентрата - это деградирует жидкость.

Какой рефрактометр выбрать для контроля разных СОЖ в одном цехе?

Если вы используете несколько эмульсий с разными рекомендуемыми концентрациями, выбирайте универсальный рефрактометр с диапазоном Brix 0–20% (или 0–25% для запаса). Убедитесь, что у прибора есть калибровка, четкая шкала и желательно автоматическая температурная компенсация. Главное - предварительно уточить коэффициент пересчета для каждой используемой СОЖ и занести эти коэффициенты в справочную таблицу.

Заключение

Рефрактометр - это незаменимый инструмент для оперативного контроля концентрации СОЖ прямо на производстве. Но его эффективность зависит от соблюдения нескольких правил: правильная калибровка, репрезентативная проба, учет индивидуального коэффициента пересчета и регулярное ведение журнала измерений. Понимание этих моментов позволит избежать ошибок, которые приводят к преждевременному износу инструмента, браку и неопределенности при принятии решений о разбавлении или замене жидкости.

Следующий шаг - уточнить у поставщика вашей СОЖ точный коэффициент пересчета, убедиться, что рефрактометр имеет нужный диапазон и калибровку, и завести регулярные замеры в журнал. На большинстве производств такой контроль раз-два в смену становится стандартной процедурой, которая экономит средства и поддерживает качество обработки на стабильном уровне.
