Направляющие суппорта - это один из узлов тормозной системы, который работает в экстремальных условиях: постоянная влага, перепады температур, контакт с тормозной жидкостью и абразивной грязью. Если смазка подобрана неправильно, направляющие закисают, колодки начинают клинить, и тормозная система отказывает в нужный момент. Выбор правильной смазки для направляющих суппорта - это не только вопрос удобства, но и безопасности. В этой статье разберемся, какие характеристики материала критичны для надежной работы, как избежать ошибок при выборе и какие параметры проверять при покупке.
Материал адресован техническим специалистам, инженерам и закупщикам, которые отвечают за обслуживание тормозных систем и стремятся выбрать смазку, способную прослужить на протяжении всего периода между техническими обслуживаниями без потери свойств.
Направляющие суппорта - это скользящие элементы, на которых движется корпус суппорта при срабатывании тормозов.
Они испытывают комбинированное воздействие: циклическое срабатывание под нагрузкой, высокие температуры от тормозных дисков, контакт с влагой, солью и грязью. Простой литиевой смазки или универсального состава здесь недостаточно.
Главное отличие смазки для направляющих от обычных смазочных материалов - набор свойств, которые обеспечивают работу в тормозном узле. Во-первых, она должна быть совместима с пластиком и резиной элементов, из которых изготовлены уплотнители, зажимы и направляющие втулки. Во-вторых, смазка должна выдерживать контакт с тормозными жидкостями DOT без потери адгезии и смазывающей способности. В-третьих, материал обязан сохранять свойства в присутствии влаги, которая неизбежно попадает внутрь суппорта при мойке автомобиля или в сырую погоду.
Если смазка несовместима с материалами узла, резиновые уплотнители разбухают или твердеют, а пластиковые элементы деградируют. Если смазка не водостойкая, она окисляется и теряет смазывающую способность, направляющие начинают работать с повышенным трением. В результате колодки клинят, тормозной путь увеличивается, а сам суппорт быстро выходит из строя.
Консистенция смазки для направляющих суппорта задается классом NLGI (Национальная ассоциация производителей смазочных материалов).
Класс описывает, насколько мягкая или жесткая смазка, и влияет на скорость скольжения и удерживание материала на поверхности направляющей.
Классификация NLGI стандартизирована в ASTM D217 и DIN ISO 2137 и включает классы от 000 (жидкая) до 6 (очень твердая). Для линейных направляющих и скользящих узлов наиболее распространенные и универсальные классы - это NLGI 1 и NLGI 2:
| Класс NLGI | Пенетрация (0,1 мм) | Назначение |
|---|---|---|
| 0 | 355–385 | Централизованные системы смазки, жидкие составы |
| 1 | 310–340 | Линейные направляющие, скользящие контакты, полусухие условия |
| 2 | 265–295 | Универсальная консистенция, подшипники, направляющие, общий промышленный сервис |
| 3 | 220–250 | Высокотемпературные узлы, герметичные подшипники |
Чем выше пенетрационное число, тем мягче смазка. NLGI 2 с пенетрацией 265–295 - это классический выбор для направляющих суппорта, потому что материал легко распределяется при нанесении, но после сборки держится на месте и не вымывается сразу при первом срабатывании тормозов. NLGI 1 выбирают, если нужна более подвижная консистенция для узлов с повышенной скоростью скольжения.
Распространенная ошибка - выбирать максимально густую смазку (NLGI 3 и выше), думая, что она лучше «держится». На самом деле, избыточная вязкость увеличивает сопротивление движению направляющей, замедляет срабатывание суппорта, накапливает тепло и может привести к подклиниванию колодок. Для суппорта нужна не самая густая смазка, а та, которая подходит по консистенции и совместимости с материалами узла.
Направляющие суппорта состоят из металлических направляющих втулок, но узел содержит пластиковые и резиновые элементы: направляющие пальцы из полиацеталя или тефлона, резиновые уплотнительные манжеты, пластиковые зажимные пружины.
Смазка должна быть совместима со всеми этими материалами, иначе произойдет химическое взаимодействие.
Совместимость с пластиком означает, что смазка не должна размягчать, набухать или деформировать пластиковые детали. Многие универсальные смазки содержат органические растворители, которые агрессивны к полиацеталю и нейлону. При контакте со смазкой неправильного состава пластиковый элемент может разбухнуть, потерять упругость или треснуть.
Совместимость с резиной решает аналогичную задачу для уплотнителей. Резина тоже подвергается риску разбухания или огрубения в зависимости от химического состава смазки. Если уплотнитель деградирует, внутрь суппорта начинает проникать влага, грязь и тормозная жидкость, что ускоряет коррозию и отказ узла.
Совместимость с тормозными жидкостями DOT указывается в том случае, если смазка наносится в точках, где возможен контакт с тормозной жидкостью. Тормозные жидкости DOT3, DOT4, DOT5 и DOT5.1 имеют разные химические свойства. DOT5 - синтетическая жидкость, несмешиваемая с водой; DOT3 и DOT4 - гигроскопичные, то есть впитывают влагу. Если смазка несовместима с используемой в системе тормозной жидкостью, может произойти разделение слоев, потеря адгезии или образование отложений.
На упаковке качественной смазки для направляющих суппорта должны быть явно указаны совместимость с пластиком, резиной и совместимость с DOT3, DOT4, DOT5 и DOT5.1. Если этих данных нет - это сигнал, что смазка либо универсальная для других задач, либо ее не тестировали именно для тормозных узлов.

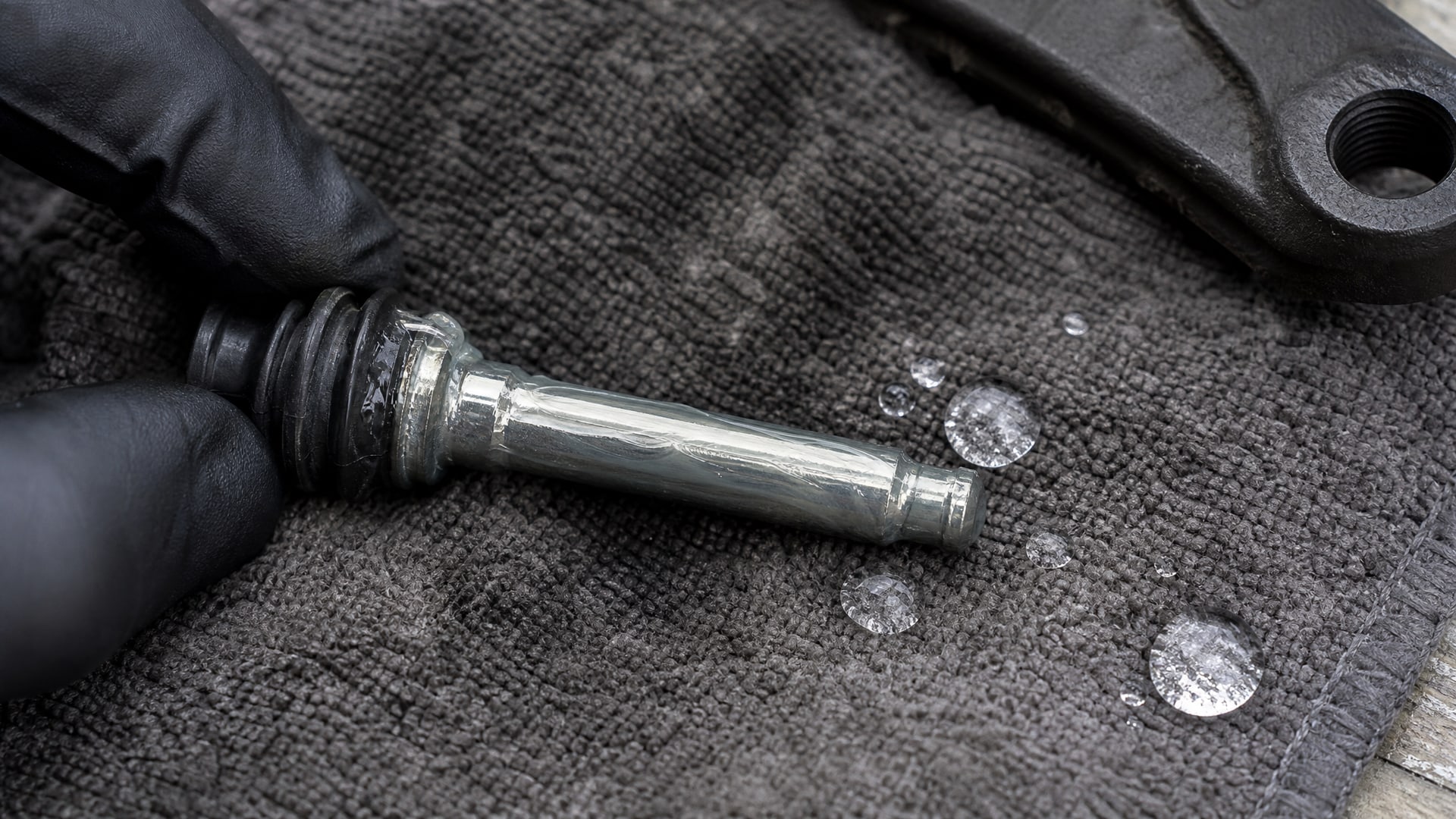

Влага - враг номер один для направляющих суппорта.
Во время мойки автомобиля, в сырую погоду, при проезде через лужи вода попадает на тормозные узлы. Если смазка не водостойкая, влага проникает в ее структуру, смешивается с маслом и вызывает окисление материала. Процесс ускоряется при контакте с соленой водой, которую используют для обработки дорог зимой.
Окисленная смазка теряет смазывающую способность, становится жесткой и липкой, накапливается на направляющих в виде плотного налета. В результате направляющая перестает двигаться свободно, колодки клинят, суппорт не работает или работает с перекосом. Замена такой смазки требует полной разборки суппорта и механической очистки направляющих.
Водостойкость смазки определяется ее составом. Качественные смазки для суппортов содержат гидрофобные добавки, которые отталкивают воду и предотвращают ее проникновение в базовый материал. Эти материалы сохраняют адгезию и консистенцию даже при периодическом контакте с влагой.
При выборе смазки нужно проверить наличие в технических данных информации о водостойкости. Она может быть обозначена как «высокая водостойкость», «устойчива к вытеснению воды» или указана конкретным параметром испытания (например, тест ASTM D1264 или DIN 51817).

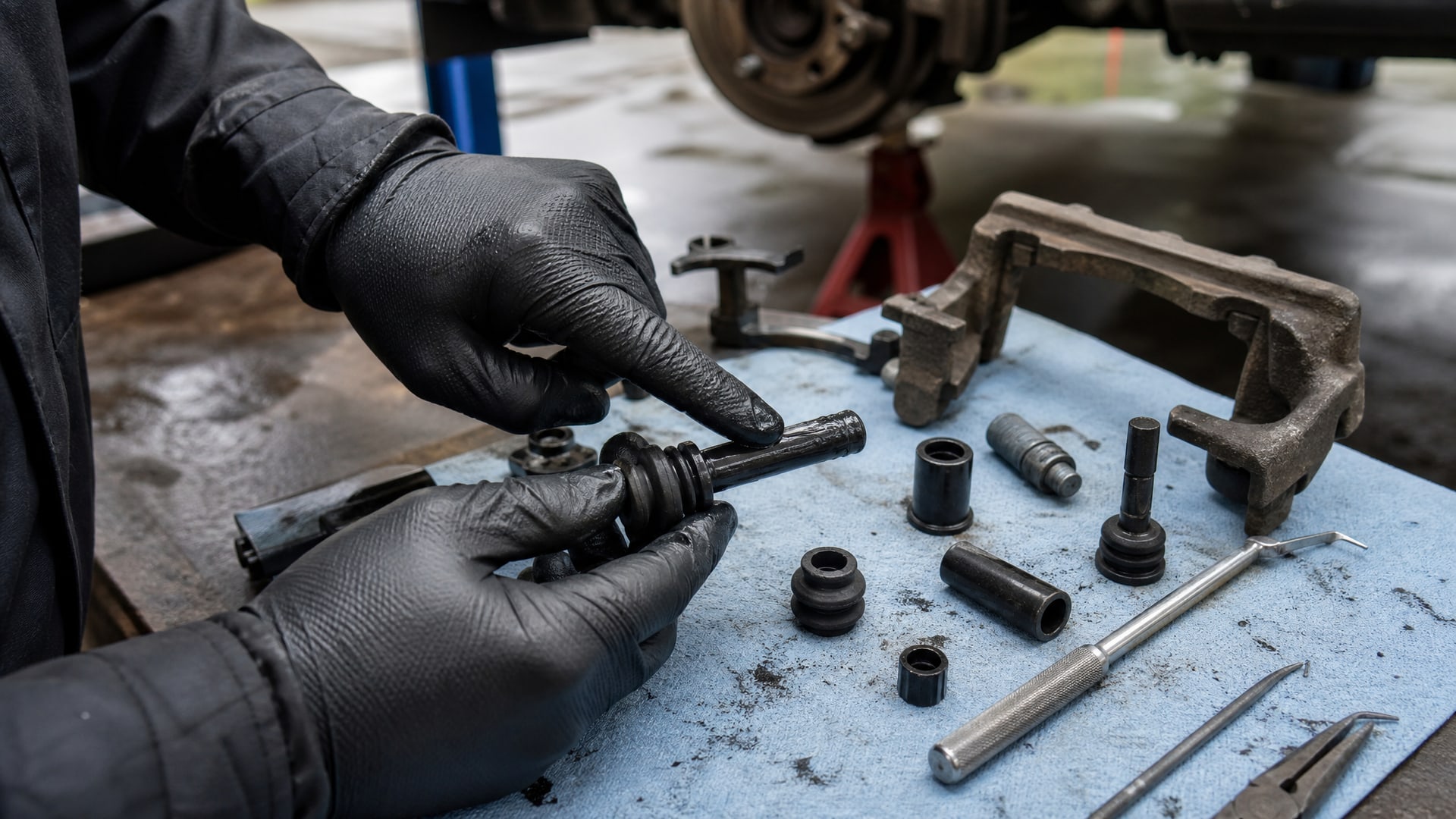

Обслуживание направляющих суппорта включает очистку от загрязнений и нанесение свежей смазки.
Этот процесс проводится при замене тормозных колодок или при техническом обслуживании, обычно каждые 30–50 тысяч километров пробега.
Материалы и инструменты: - Ключи для снятия суппорта и направляющих пальцев; - Щетка или старая зубная щетка для механической очистки; - Чистая ветошь, бумажные полотенца; - Очиститель деталей (обезжириватель на основе изопропанола или ацетона); - Свежая смазка для направляющих суппорта класса NLGI 1–2, совместимая с пластиком, резиной и тормозной жидкостью.
Пошаговый процесс:
1. Снимите суппорт и вытащите направляющие пальцы. Отсоедините суппорт от диска, аккуратно выньте оба направляющих пальца. Обычно они удерживаются на фрикционной посадке, иногда стоит пружинящий фиксатор - не повредите его.
2. Механически очистите направляющие. Щеткой или ветошью уберите сухую грязь, налет и остатки старой смазки со всей поверхности пальца и его корпуса. Не применяйте проволочную щетку на самих направляющих - она оставляет микросадины, в которых потом накапливается грязь.
3. Обезжирьте детали. Промойте пальцы и корпус обезжиривателем или универсальным очистителем на основе органических растворителей. Это удалит остатки окисленной смазки и подготовит поверхность к нанесению нового состава.
4. Осушите детали. Протрите все элементы чистой сухой ветошью или дайте им высохнуть на воздухе. Влага и растворитель, оставшиеся на поверхности, нарушат адгезию новой смазки и ускорят ее окисление.

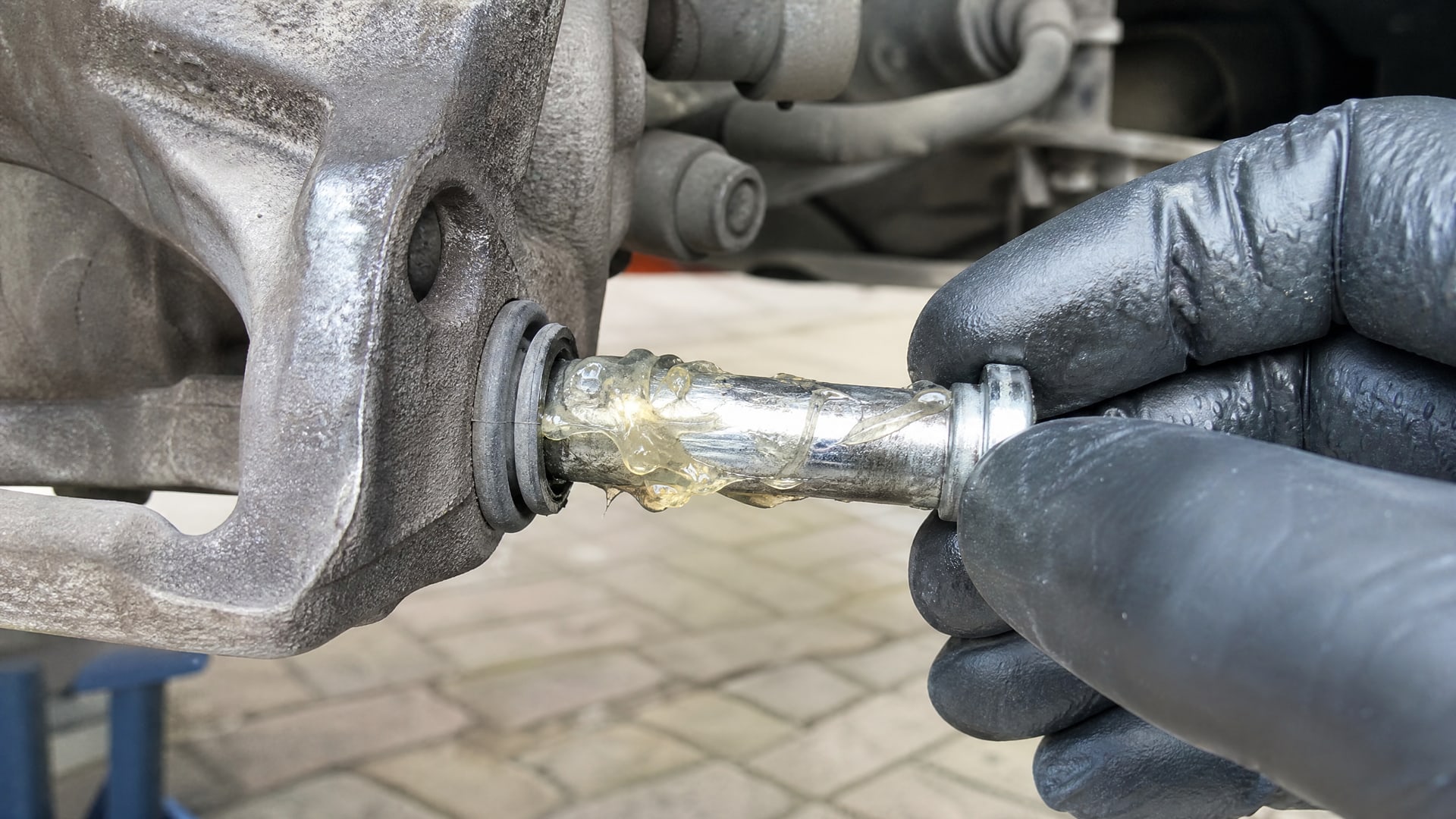

5. Нанесите свежую смазку тонким слоем. Возьмите смазку шпателем или кончиком палца и нанесите ровный тонкий слой по всей длине направляющего пальца. Смазка должна закрывать всю рабочую поверхность, но не наслаиваться толстыми комками - избыток смазки привлечет грязь и снизит скорость срабатывания суппорта.
6. Переустановите направляющие пальцы. Вставьте пальцы обратно в корпус суппорта, убедитесь, что они движутся плавно, без заедания. Если палец ходит туго, значит, смазки слишком много или неправильно распределена.
7. Переустановите суппорт и протестируйте. Установите суппорт на место, несколько раз нажмите на педаль тормоза, чтобы убедиться, что колодки работают равномерно и не клинят.

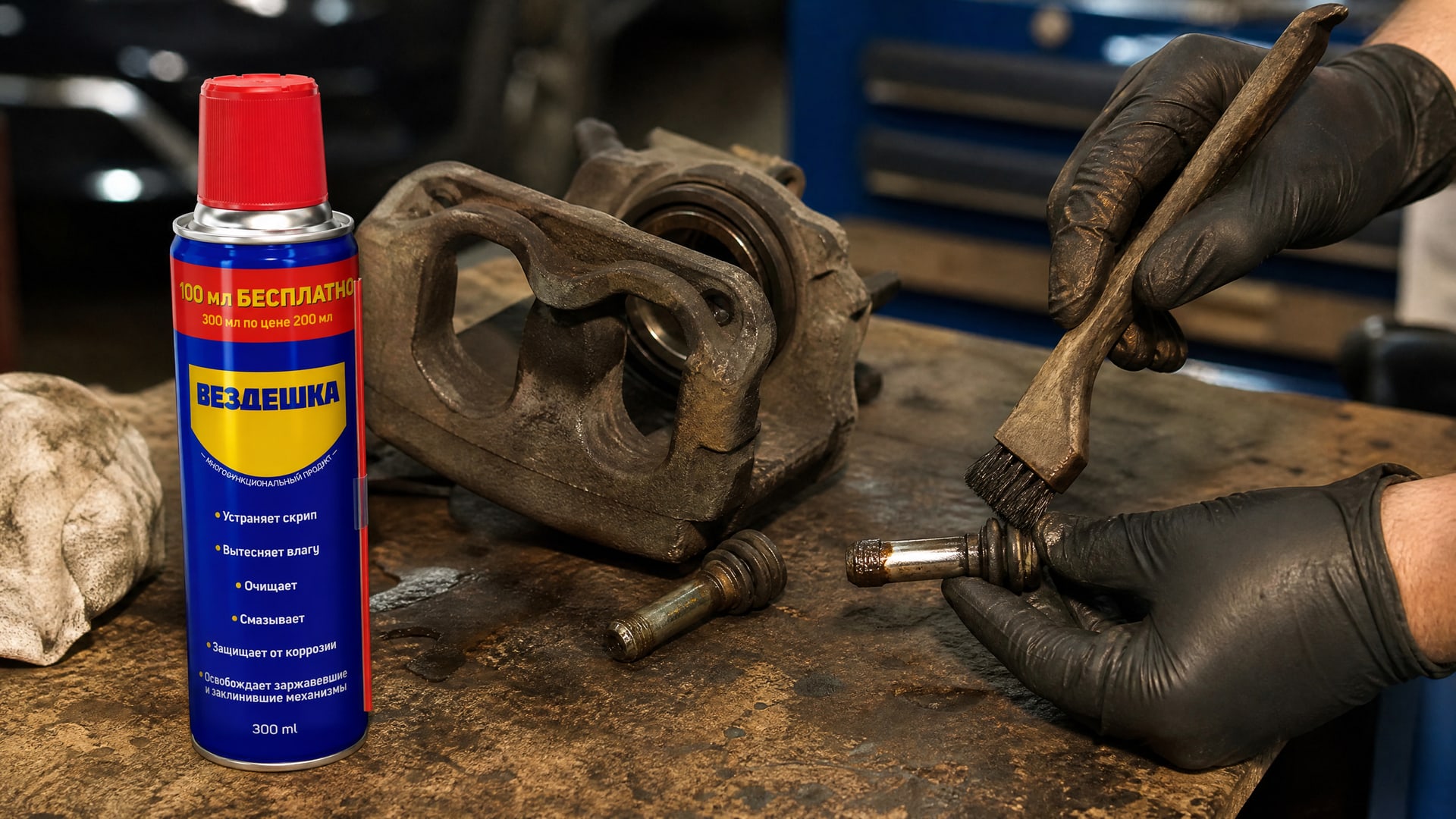

Для очистки направляющих от закисления и коррозии, а также для вытеснения влаги, которая может присутствовать в суппорте после мойки или длительного хранения, подойдет универсальная смазка-аэрозоль вроде ВЕЗДЕШКА. Ее распыляют в зазоры суппорта до механической очистки, она растворяет окисленный налет и вытесняет влагу, облегчая дальнейшую разборку и подготовку направляющих к нанесению основной смазки.
При выборе смазки для направляющих суппорта стоит проверить несколько параметров в технических данных или спецификации:
Класс NLGI - должен быть 1 или 2. Если указан класс 3 или выше, смазка может быть слишком жесткой для суппорта.
Пенетрация - для NLGI 2 это 265–295, для NLGI 1-310–340. Эти числа указываются в технических данных (TDS) и позволяют убедиться, что консистенция действительно соответствует заявленному классу.
Совместимость с материалами - проверьте наличие информации о совместимости с пластиком и резиной. Производитель должен прямо указать, что смазка не разрушает полиацеталь, полиуретан, нейлон и резину.
Совместимость с тормозными жидкостями DOT - ищите упоминание DOT3, DOT4, DOT5, DOT5.1 в спецификации. Это показывает, что смазка протестирована на взаимодействие с тормозной жидкостью.
Водостойкость - в спецификации должна быть информация об устойчивости к влаге. Например, упоминание теста ASTM D1264 (вытеснение воды) или DIN 51817.
Температурный диапазон - убедитесь, что смазка работает в температурном диапазоне, характерном для вашего региона и типа вождения. Большинство смазок для суппортов рассчитаны на минус 20–30 °C до плюс 80–100 °C, что достаточно для легковых автомобилей.
Не стоит ориентироваться только на цену - дешевая смазка часто не имеет требуемых свойств совместимости и водостойкости. Также не нужно брать смазку, просто потому что она «самая популярная» или «рекомендована для суппортов» без проверки технических параметров.
Для большинства легковых автомобилей NLGI 2 - оптимальный выбор. Она универсальна, легко наносится и хорошо удерживается на направляющих. NLGI 1 выбирают, если направляющие изнашиваются или работают с повышенным люфтом, тогда более мягкая консистенция обеспечивает лучшее скольжение. Ориентируйтесь на рекомендации производителя вашего автомобиля.
Нет. Обычная литиевая смазка может быть несовместима с пластиком и резиной, которые есть в суппорте, и может не выдерживать контакт с тормозной жидкостью. Для суппорта нужна специализированная смазка с явно указанной совместимостью с материалами тормозного узла.
Рекомендуется обновлять смазку при каждой замене тормозных колодок, что обычно происходит каждые 30–50 тысяч километров пробега. В тяжелых условиях (горные дороги, частые торможения) интервал может быть короче. Если направляющие закисают раньше срока, значит, использовалась неправильная смазка или нарушена герметичность уплотнителей.
Возможные причины: смазка нанесена слишком толстым слоем и препятствует движению пальца; использована смазка слишком высокого класса NLGI (3–4); смазка несовместима с пластиком направляющей и «спекается» при нагреве; перед нанесением смазки направляющая не была чистой, и грязь смешалась со смазкой, образовав абразивную пасту.
Да. Смазка для направляющих работает на скользящих контактах с небольшим ходом. Смазка для поршня - на скользящем контакте поршня внутри цилиндра суппорта, где требуется бо́льшая водостойкость и совместимость с тормозной жидкостью. Для поршня часто используют специализированные составы или смазку на базе силикона. Лучше применять рекомендованные производителем материалы для каждого узла отдельно.
Выбор правильной смазки для направляющих суппорта - это основа надежной работы тормозной системы. Смазка должна отвечать четырем ключевым требованиям: совместимость с пластиком и резиной, консистенция NLGI 1–2, водостойкость и совместимость с тормозными жидкостями DOT. Неправильный выбор приводит к закисанию направляющих, клинению колодок и риску отказа тормозов в критический момент.
При закупке обязательно проверьте спецификацию материала, убедитесь, что производитель явно указал совместимость именно с тормозными узлами, и отдавайте предпочтение смазкам, прошедшим тестирование в условиях, близких к работе суппорта. Проводите обслуживание направляющих регулярно, при каждой замене колодок обновляйте смазку, и суппорты будут служить долго без сюрпризов. Если направляющие закислены и не движутся, начните с очистки узла универсальным проникающим составом, который растворит окислы и вытеснит влагу, а затем нанесите свежую смазку с правильными параметрами.
