Смазка для шаровых опор - это специализированный материал, который отвечает за эффективное функционирование сферических шарниров в рулевых системах, подвесках и механизмах автомобильных подъемников. Выбор правильной смазки для шаровых опор и рулевых наконечников определяет долговечность узлов, снижает трение и защищает от коррозии в условиях воздействия влаги и дорожных реагентов. Эта статья поможет техническим специалистам, инженерам и закупщикам разобраться в критериях выбора противозадирной смазки, требованиях стандартов и практических аспектах применения смазочных материалов для шаровых опор, рулевых наконечников и шарнирных соединений в условиях высокой нагруженности и переменных температур.
Для большинства современных конструкций шаровых опор и шкворневых подшипников применяют пластичные смазки класса NLGI 2 на основе синтетических масел с литиевым загустителем, работающие в диапазоне от −40 до +150 °C. Правильный подбор материала гарантирует стабильную работу даже при интенсивном использовании, минимизирует необходимость переподсмазки и продлевает межремонтные интервалы.
Выбор смазки для шаровых опор начинается с анализа конкретных условий работы узла.
Для сферических шарниров в рулевых системах и подвесках автомобилей недостаточно универсальной смазки: требуется материал, специально разработанный под геометрию и нагрузки именно таких узлов.
Основной критерий - класс консистенции по NLGI. Для большинства современных шаровых опор, рулевых наконечников и шкворневых подшипников базовым выбором служит NLGI 2. Такая консистенция обеспечивает достаточную адгезию (прилипание) к поверхности шарнира, удерживается в узле под воздействием центробежных сил при повороте, но не препятствует возникновению смазывающей пленки в зоне контакта. Более мягкие составы класса NLGI 00 применяют в конструкциях с определенной схемой пресс-масленок, где требуется текучесть для принудительной подачи смазки через трубопровод или нагнетание шприцом.
Базовое масло смазки должно быть синтетическим или высокоочищенным минеральным с индексом вязкости, обеспечивающим стабильность работы в широком температурном диапазоне. Стандартный рабочий диапазон для шаровых опор и рулевых наконечников - от −40 до +150 °C. При работе в экстремальных климатических условиях или высокоскоростных узлах (например, на автомобильных подъемниках для переподсмазки под нагрузкой) оценивают возможность применения смазок, сертифицированных на диапазон −50…+180 °C.
Загуститель определяет стабильность структуры и совместимость с элементами узла. Литиевый загуститель - классический выбор для большинства применений благодаря совместимости с резиной и полиуретаном. Для нагруженных узлов, где требуется противозадирная защита, применяют литиево-кальциевый загуститель (классификация EP-2), который обеспечивает более высокую несущую способность и защиту от микропластических деформаций при ударных нагрузках.
Для шаровых опор и рулевых наконечников водостойкость - не опциональное, а ключевое требование.

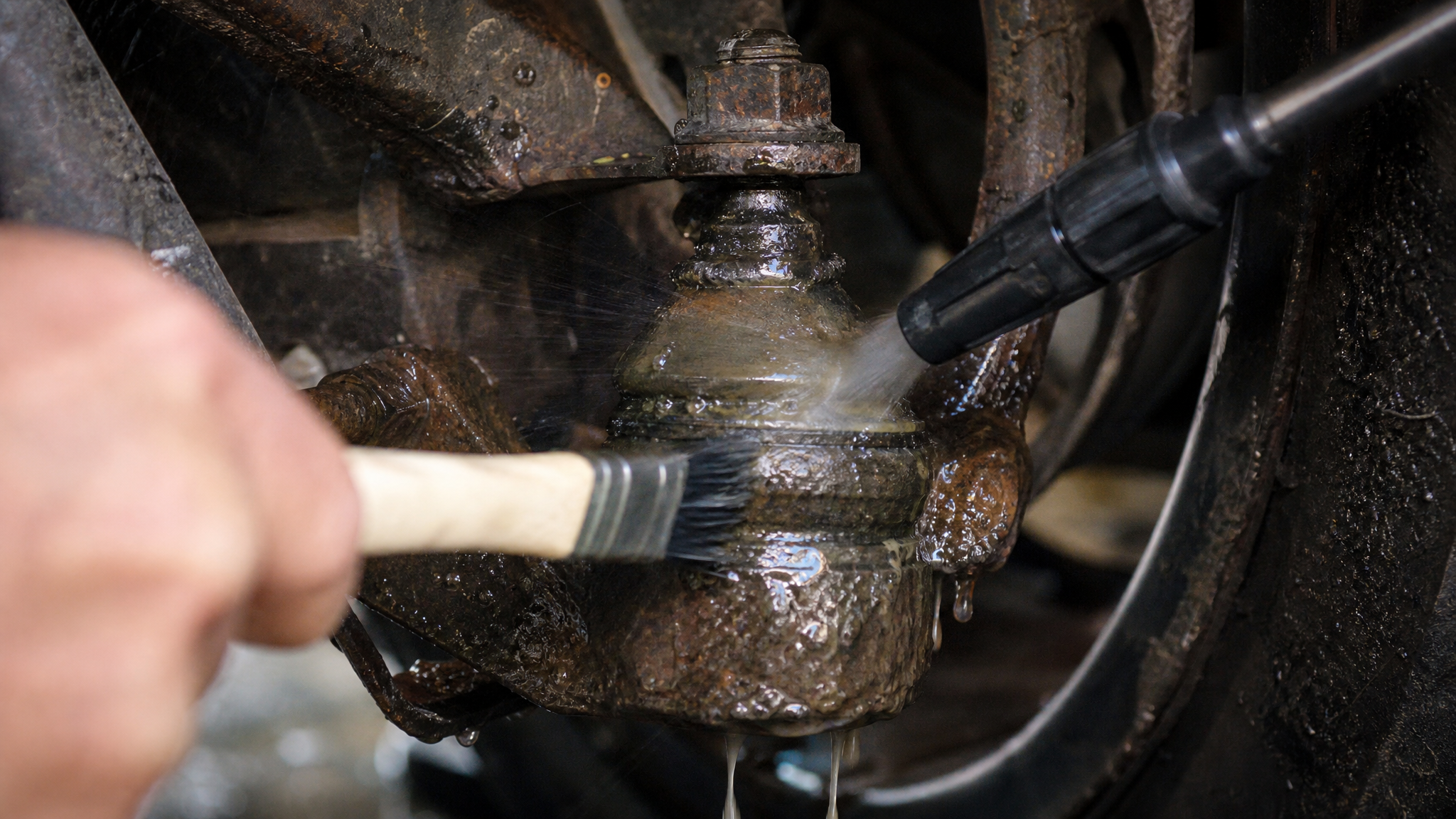

В реальных условиях эксплуатации узлы подвергаются воздействию грязной воды, дорожных реагентов (хлоридов, нитритов) и соленых брызг, особенно в зимний период. Вымывание смазки из-под пыльника или проникновение влаги в зазоры ведет к ускоренной коррозии стального сфероида и втулки, фреттингу и полному отказу шарнира.
Оценка водостойкости проводится по стандарту ASTM D1264, который определяет устойчивость смазки к вытеснению водой. Смазка должна не только оставаться на месте при контакте с влагой, но и сохранять смазывающие свойства, образуя гидрофобную пленку на рабочих поверхностях. Для смазок класса NLGI 2 требуется, чтобы потеря смазки при тесте не превышала 3-5% массы в зависимости от конструктива узла.
Кроме того, рекомендуется учитывать наличие антикоррозийных присадок в составе смазки. Такие добавки (обычно на основе оксидов или карбоксилатов) образуют тончайший слой на поверхности металла, препятствуя началу коррозийных процессов даже при попадании микроколичеств воды. На автомобильных подъемниках, работающих в помещении с высокой влажностью или на открытом воздухе, выбор водостойкой смазки с антикоррозийной пакетом присадок снижает риск заклинивания шарнира на 70-80% по сравнению с использованием универсальной литиевой смазки без специальных добавок.

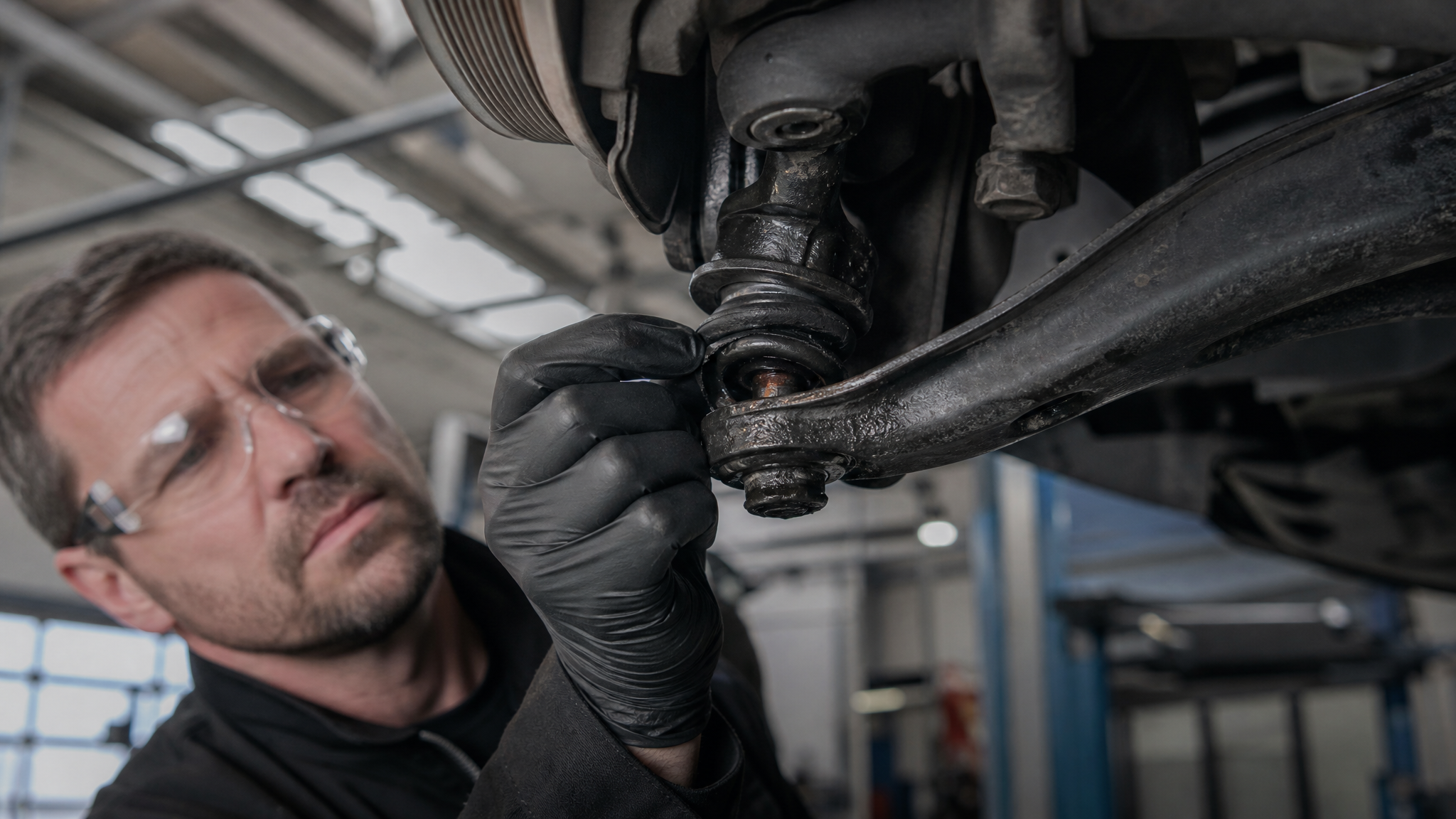

Пыльники, резиновые уплотнения и полиуретановые втулки - неотъемлемые части современных шаровых опор и рулевых наконечников.
Эти элементы защищают от попадания грязи и пыли, но сами подвергаются воздействию смазки. Неправильный выбор материала может привести к разбуханию резины, растрескиванию пыльника или ускоренному истиранию вкладышей.
При подборе смазки для шаровых опор обязательно проверяют совместимость с полиуретаном, натуральной резиной и тефлоновыми вкладышами. Некорректная совместимость проявляется в течение 100-300 часов работы: резина теряет эластичность, становится липкой или, наоборот, хрупкой, пыльник трескается, вкладыши теряют упругость. Все это ускоряет износ сфероида и втулки, повышает люфт шарнира и может привести к полному отказу узла.
Синтетические смазки на основе 100% синтетических базовых масел с литиевым загустителем в большинстве случаев совместимы с полимерами благодаря низкой кислотности и отсутствию агрессивных полярных веществ. Водостойкие смазки класса EP-2 также прошли испытания на совместимость, но производитель всегда указывает ограничения в технических данных.
Рабочая температура узла диктует выбор не только консистенции, но и молекулярного состава базового масла.
Для типовых условий эксплуатации легкового автомобиля на российских дорогах применяют смазки, гарантирующие работу от −40 до +150 °C. При холодном пуске, особенно в северных регионах, смазка должна оставаться текучей, чтобы минимизировать трение и сопротивление при первых оборотах подвески. При нагреве от трения и солнечного излучения смазка не должна окисляться и терять адгезию, иначе узел начнет работать с повышенным износом.
Для высокоскоростных узлов (например, в системах активной подвески или подъемников сидений с повышенной цикличностью) разработаны смазки со специальными пакетами присадок, работающие в расширенном диапазоне −50…+180 °C. Такие материалы используют синтетические базовые масла (ПАО, эстеры) с молекулярной структурой, обеспечивающей минимальное изменение вязкости при перепадах температур. Стандарт ВНИИ НП-260 для высокоскоростных подшипников определяет именно такой диапазон и требует сохранения дополнительных свойств при экстремальных условиях.
При выборе смазки для шаровых опор в условиях переменных температур проверяют как нижний предел (при какой минусовой температуре смазка еще обеспечивает защиту), так и верхний (при какой плюсовой температуре смазка не окисляется). Если узел работает в диапазоне −30…+80 °C, можно ограничиться стандартной NLGI 2 на литиевом загустителе. Если же подъемник установлен в цехе с печами или работает в крайних климатических условиях, требуется соответствующая сертификация.
Для шаровых опор и рулевых наконечников, работающих под переменными ударными и вибрационными нагрузками (особенно в условиях автомобильных подъемников, салатников и шасси тяжелого коммерческого транспорта), критично наличие противозадирной защиты.
Задир - это пластическое схватывание рабочих поверхностей в моменты локального выдавливания смазочной пленки при пике нагрузки. На практике это приводит к микросвариванию сфероида с втулкой, заклиниванию шарнира и полному отказу узла.
Для защиты от задира используют EP-2 смазки на основе литиево-кальциевого загустителя. Такие материалы содержат пакет противозадирных присадок (обычно на основе сульфид-фосфорных соединений), которые при давлении свыше 1500 МПа активируются и образуют на поверхности металла тончайшую защитную пленку, предотвращающую прямой контакт. Для шаровых опор и карданных соединений с заявленной нагруженностью более 500 МПа применяют именно EP-смазки.
Примеры из практики показывают, что применение противозадирной смазки вместо универсальной литиевой увеличивает ресурс нагруженного рулевого наконечника на 40-60% при прочих равных условиях. На подъемниках с повышенной цикличностью (салатники сидений, гидравлические колонны) выбор противозадирной смазки позволяет увеличить межремонтный интервал с 2000-3000 часов до 4000-6000 часов работы.

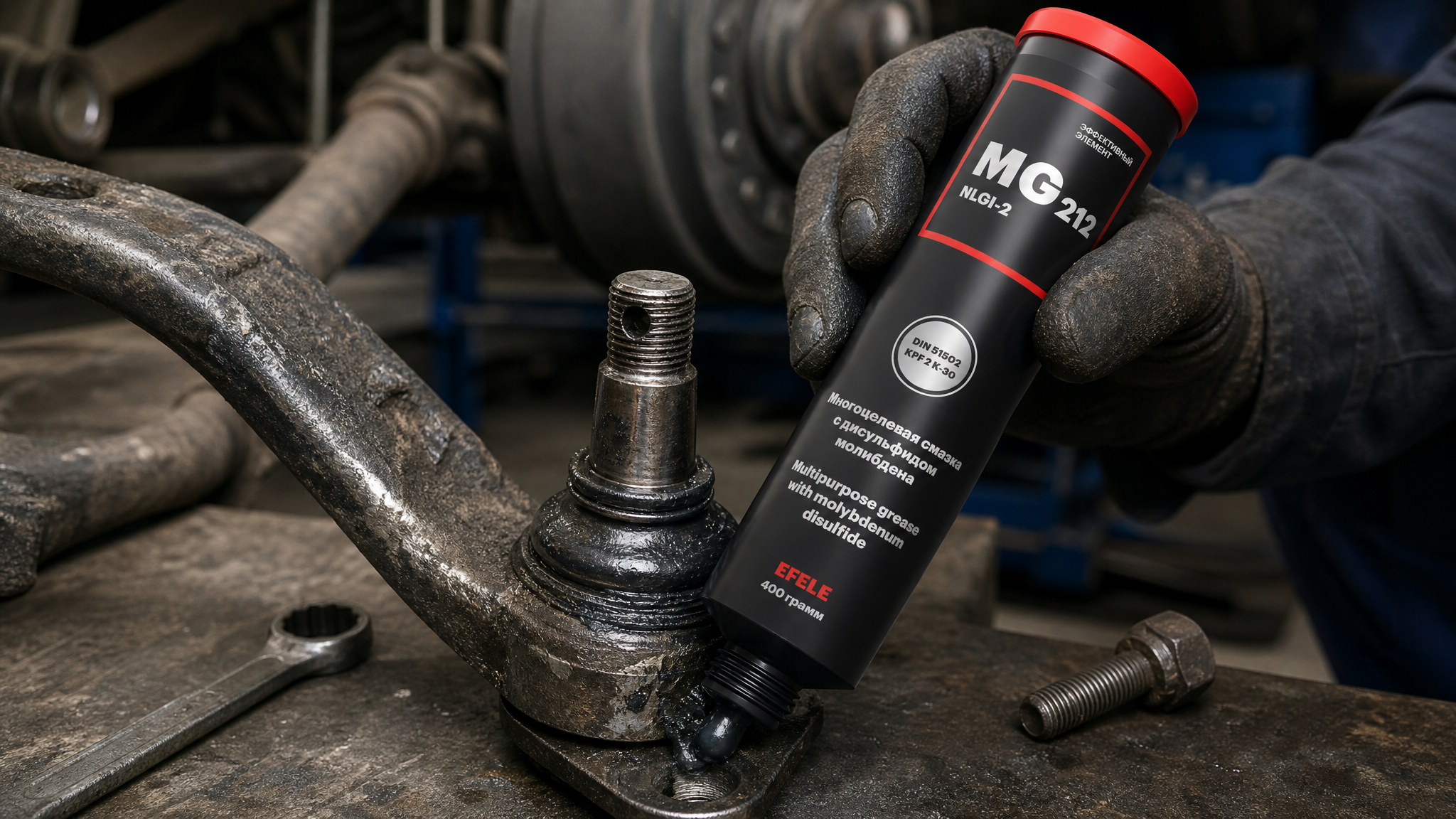

EFELE MG-212 с дисульфидом молибдена обеспечивает высокую несущую способность и противоизносные свойства, особенно эффективна при ударных нагрузках на шаровых опорах, шарнирных соединениях и шкворневых подшипниках. Такое решение применяют в узлах, где требуется максимальная стабильность рабочих температур и минимизация люфта при интенсивной эксплуатации.
Автомобильные подъемники, салатники сидений и другие гидравлические системы используют смазки для шаровых опор, шарнирных соединений и промежуточных узлов по разным схемам в зависимости от конструкции и бюджета на обслуживание.
На подъемниках колонного типа с горизонтальными направляющими и поперечными связями применяют шаровые опоры, которые испытывают высокие радиальные и осевые нагрузки при подъеме и опускании платформы. Для таких узлов выбирают NLGI 2 с противозадирной защитой и водостойкостью, потому что смазка должна работать в условиях вибрации, переменного направления нагрузки и возможного попадания минеральных масел из гидросистемы.
Салатники сидений (пневматические или гидравлические амортизирующие механизмы) требуют более мягкой смазки - часто это NLGI 0 или NLGI 00, которая легко распределяется под давлением и не препятствует плавному срабатыванию поршня. При этом водостойкость остается обязательной, потому что такие механизмы часто устанавливают в помещениях с повышенной влажностью.
Рулевые системы с гидроусилителем используют смазки для рулевых наконечников и шаровых опор класса NLGI 2 с повышенной адгезией, потому что узлы работают при циклических нагрузках (каждый поворот руля создает пик давления 500-800 МПа). Применение водостойкой смазки на синтетической основе с литиевым загустителем позволяет гарантировать ресурс не менее 150 000 км пути без переподсмазки.
На машинах повышенной проходимости и специальном транспорте смазку выбирают из расширенного диапазона, включая EP-2 материалы с температурным диапазоном −50…+180 °C. Это обеспечивает надежность в условиях крайних климатических зон и интенсивной эксплуатации.
При обслуживании шаровых опор и рулевых наконечников один из основных факторов отказа - это попадание песка, пыли и абразивных частиц в зазор между пыльником и сферойдом.
Абразив работает как разъедающий агент, ускоряя микрозадиры и микрозадиры, что приводит к выходу из строя узла в течение 200-500 часов вместо положенных 3000-5000 часов.
Для защиты от таких загрязнений после монтажа шарнира или при переборке узла применяют антифрикционные напыляемые покрытия. Такие материалы образуют на поверхности тончайший слой (5-50 микрон), который не увеличивает габариты узла, но создает дополнительный барьер против попадания абразива и способствует самозалечиванию микротрещин при работе.
MODENGY 1002 в аэрозольной форме позволяет быстро и равномерно нанести антифрикционное покрытие на сферойд и внутреннюю поверхность втулки перед сборкой. Такое применение снижает риск локального заклинивания и фреттинга, особенно при холодном пуске, когда адгезия смазочной пленки еще не полностью развилась. Покрытие работает совместно с пластичной смазкой, не вытесняя ее, а дополняя защитные свойства.
Для шаровых опор и рулевых наконечников нужна именно специализированная смазка, разработанная под геометрию сферических шарниров. Универсальная литиевая смазка может содержать вещества, несовместимые с резиновыми пыльниками, и не гарантировать водостойкость, что критично для узлов, подверженных воздействию влаги и дорожной химии. Выбор узконаправленного материала гарантирует правильное распределение нагрузки и сохранение смазывающей пленки при переменных условиях.
Это разные узлы с разными требованиями. Поршень суппорта тормозной системы часто требует смазку для направляющих (часто на силиконовой основе или литиево-кальциевую для тормозов), в то время как шаровые опоры нуждаются в водостойкой смазке с противозадирной защитой. Использование одного материала для обоих узлов приведет к снижению эффективности как по смазке, так и по защите от износа. Всегда сверяйтесь со спецификацией производителя узла.
NLGI 2 - базовый выбор для большинства современных конструкций благодаря оптимальному сочетанию адгезии и текучести. NLGI 00 применяют только в узлах с принудительной подачей смазки через пресс-масленку или трубопровод, где требуется повышенная текучесть. Если инструкция по техническому обслуживанию не указывает NLGI 00 явно, начните с NLGI 2.
Рулевые наконечники и шаровые опоры работают в сходных условиях (переменные нагрузки, контакт с водой, вибрация), поэтому часто применяют одну смазку для обоих узлов. Однако перед применением проверьте совместимость с материалами каждого конкретного узла и убедитесь, что смазка сертифицирована для диапазона температур, соответствующего вашему климату.
Межремонтный интервал зависит от условий эксплуатации, качества пыльника и вязкости смазки. На легковых автомобилях при нормальном использовании смазку переподсмазывают каждые 150 000 км пути или раз в два года. На тяжелой технике и подъемниках с повышенной цикличностью интервал может составлять 1000-3000 часов работы. При использовании высококачественной водостойкой смазки на синтетической основе интервал часто увеличивается до 200 000 км или 4000-6000 часов.
Выбор смазки для шаровых опор, рулевых наконечников и шарнирных соединений - это баланс между техническими требованиями узла, условиями эксплуатации и доступностью материала. Для большинства применений подходит пластичная смазка класса NLGI 2 на основе синтетического масла с литиевым загустителем, водостойкая, совместимая с полимерными пыльниками и работающая в диапазоне −40…+150 °C. Для нагруженных узлов, высокоскоростных систем и экстремальных климатических условий выбирают противозадирные EP-2 смазки с расширенным температурным диапазоном и специальными пакетами присадок.
При закупке материалов на производство проверьте спецификацию каждого узла, убедитесь в совместимости смазки с резиновыми и полиуретановыми элементами, оцените водостойкость по ASTM D1264 и выберите поставщика, гарантирующего стабильное качество и наличие на складе. Правильный выбор смазки и регулярное обслуживание продлят ресурс подвески, рулевой системы и механизмов подъемников на 40-60%, снизят затраты на ремонт и гарантируют безопасность эксплуатации.
