Смазка для трубопроводов пищевого производства: как обслуживать запорную арматуру

Для запорной арматуры пищевых трубопроводов выбирают смазку с регистрацией NSF H1, если возможен ее случайный контакт с продуктом. При этом H1 не означает разрешение на прямое применение в пищевой продукции: смазку наносят на предусмотренные инструкцией рабочие поверхности и уплотнения, а совместимость с материалами и условиями мойки проверяют отдельно.

Статья поможет инженерам, техническим специалистам и закупщикам разобраться, как подобрать смазку для трубопроводов, нанести ее без избытка и учесть требования к уплотнениям. Разберем значение H1, параметры смазки, стойкость к воде и моющим средствам, а также порядок обслуживания кранов и клапанов.

Как выбрать смазку для трубопроводов пищевого производства

Сначала определяют, может ли смазка попасть в пищевой продукт при штатной работе или обслуживании арматуры.

Если такой риск есть, для узла выбирают продукт с регистрацией NSF H1. Этот класс допускает только случайный контакт с пищей. В материалах по H1 также указывается предел остатка в пищевом продукте до 10 ppm; это не превращает смазку в пищевой ингредиент и не разрешает намеренное смешивание с продуктом.

Для подбора важно учитывать назначение конкретного узла. Смазка должна снижать трение, не нарушать механодинамические свойства клапана или крана и помогать сохранять герметичность системы. Одного обозначения H1 недостаточно: оно не подтверждает автоматически стойкость к пару, воде, дезинфицирующим и моющим средствам. Эти свойства проверяют по техническому описанию продукта и требованиям производителя арматуры.

В технических материалах для клапанной смазки встречаются параметры NLGI 3, базовая вязкость 1600 мм²/с при 40 °C и 155 мм²/с при 100 °C, а также рабочий диапазон от -10 °C до 140 °C. Это характеристики отдельного материала, а не универсальные значения для любой смазки арматуры пищевой. Их следует сопоставлять с режимом конкретного узла, а не использовать как готовую спецификацию для всех кранов и клапанов.

При закупке снабженцу стоит запросить документы, которые позволяют проверить назначение продукта и его ограничения. Для смазок H1 часто указывают соответствие FDA 21 CFR 178.3570. Для гигиенического производства дополнительно рассматривают ISO 21469, который подтверждает гигиенические требования к производству смазки. Если арматура работает с питьевой водой, отдельно сверяются с местными требованиями к материалам, контактирующим с питьевой водой: H1 их не заменяет.

Пищевые краны и уплотнения: что проверить до смазывания

Для пищевых кранов смазка должна подходить не только по классу H1, но и по материалам деталей, с которыми соприкасается.

В первую очередь сверяются со спецификацией уплотнений и инструкцией по обслуживанию. В ней может быть указано, какие O-ring’и и другие уплотнения смазывают, а какие устанавливают сухими. Если производитель арматуры требует сухую сборку, наносить смазку на такой элемент нельзя.

Совместимость проверяют для конкретного эластомера. В материалах по пищевой арматуре отдельно упоминаются EPDM и NBR, но их наличие в узле само по себе не подтверждает совместимость с выбранным продуктом. Она должна быть подтверждена технической документацией или инструкцией производителя. Несовместимая смазка может повлиять на уплотнение, а значит, и на герметичность арматуры.

На производстве узлы контактируют не только с продуктом, но и с водой, паром, моющими и дезинфицирующими растворами. Поэтому для пищевой смазки проверяют водостойкость и стойкость к применяемым средствам мойки. Наличие H1 автоматически этих свойств не подтверждает. Если в цикле обслуживания используют CIP или SIP, условия мойки учитывают при подборе и при планировании повторного смазывания.

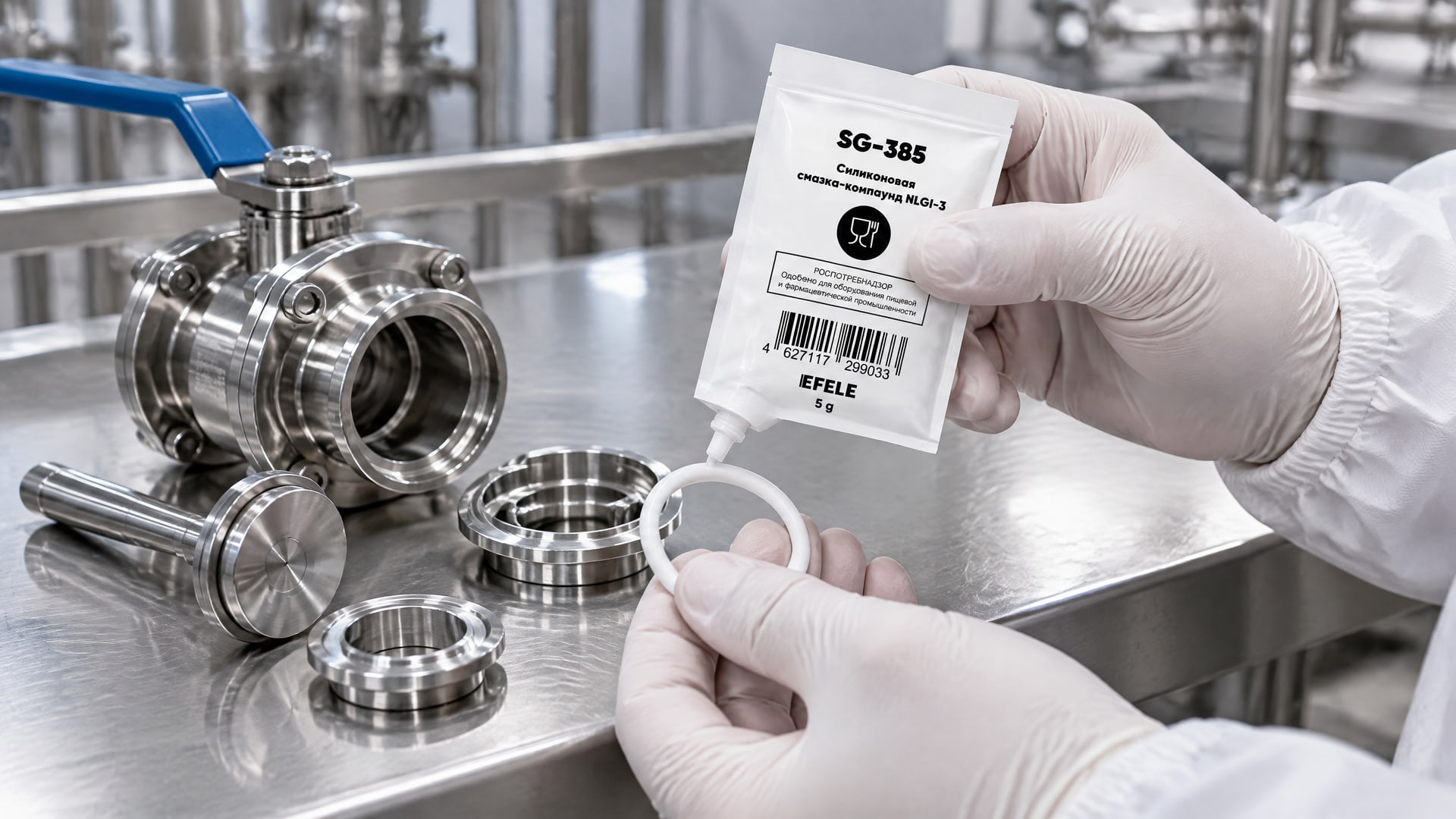

Когда уплотнение регулярно подвергается воздействию воды или моющих средств, важно оценить, сохраняет ли смазка адгезию, то есть способность удерживаться на поверхности. Для защиты уплотнений запорной арматуры, где требуется H1, в рабочем подборе применяют EFELE SG-385, силиконовую смазку с NSF H1. Перед использованием все равно проверяют совместимость с материалом уплотнения и требования инструкции: статус H1 не отменяет ограничений конкретного узла.

Как смазывать арматуру пищевой системы

Перед обслуживанием определяют перечень смазываемых деталей по инструкции производителя клапана или крана.

Не следует переносить практику с одного узла на другой: в документации может быть указано, что конкретное уплотнение допускает только определенную пищевую смазку, а некоторые элементы должны устанавливаться сухими. Это важная часть обслуживания, поскольку произвольное нанесение состава может повлиять на работу арматуры и герметичность соединения.

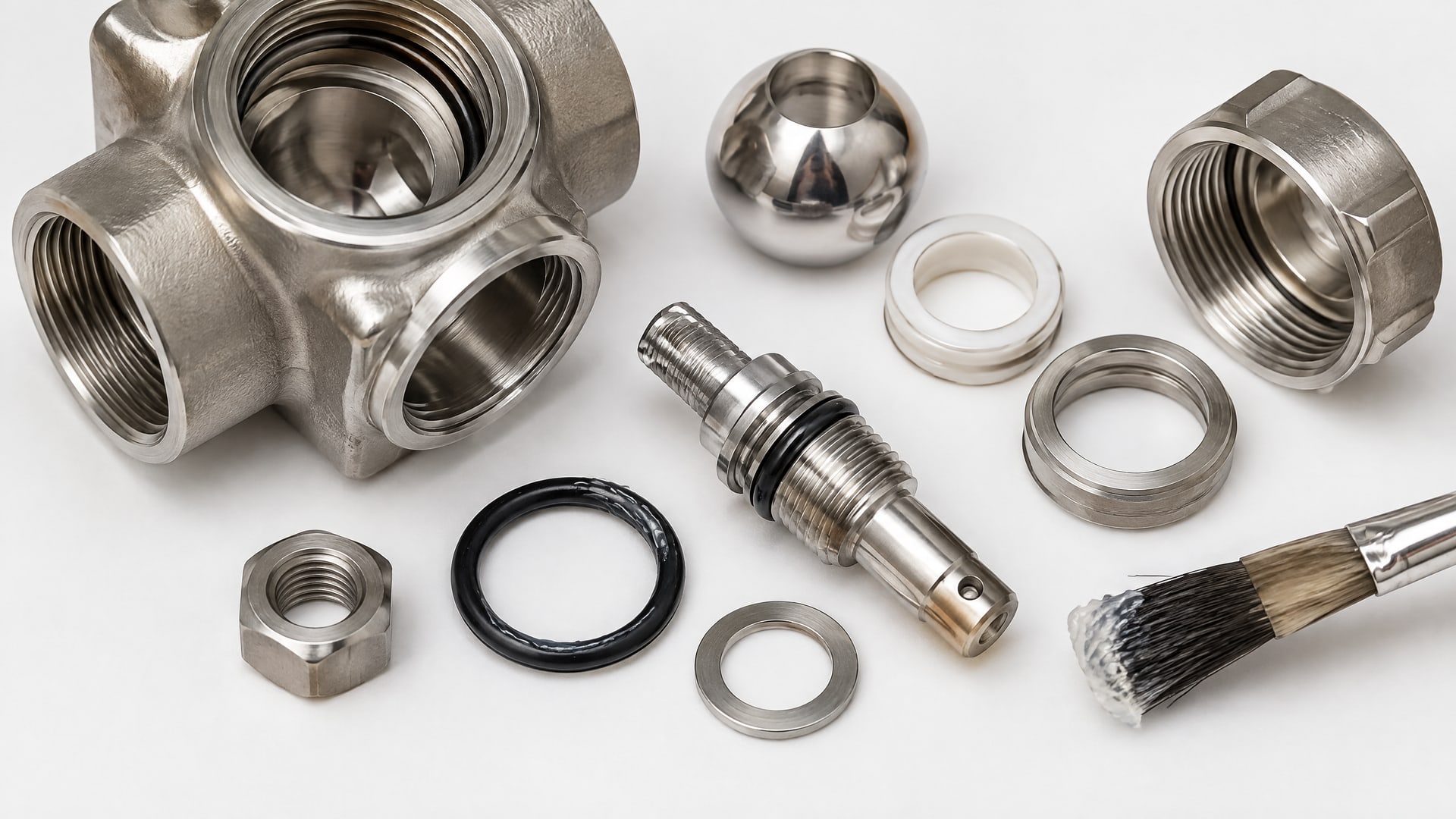

Смазку наносят тонким равномерным слоем на предусмотренные рабочие поверхности. Избыточное количество не улучшает герметизацию и может мешать работе узла. Излишки удаляют после нанесения, соблюдая порядок сборки, установленный производителем арматуры. Смазка должна покрывать нужную поверхность, а не заполнять зазоры без необходимости.

При повторной смазке учитывают реальные условия эксплуатации. На интервал влияют температура, частота срабатывания арматуры, контакт с водой и моющими средствами, а также наличие циклов CIP и SIP. Универсальный график для всех пищевых трубопроводов по этим данным установить нельзя. Если узел часто моют или смазка быстро теряет удержание на поверхности, обслуживание планируют с учетом таких условий и рекомендаций производителя.

После сборки проверяют работу клапана или крана и состояние узла в рамках установленного регламента. При обслуживании важно не смешивать разные смазки без подтверждения совместимости и не наносить продукт на детали, для которых предусмотрена сухая установка. Для трубопроводов для смазки арматуры конкретную процедуру определяют по документации на сам узел и смазочный материал, а не только по общему обозначению H1.

Герметизация арматуры пищевой: роль смазки

Герметичность зависит от состояния уплотнений, правильной сборки и соответствия применяемых материалов.

Смазка может уменьшать трение в узле и помогать уплотнению работать в предусмотренном режиме, но не заменяет исправную деталь или правильный монтаж. Если после обслуживания клапан пропускает продукт или не работает штатно, одной дополнительной порцией смазки проблему не устраняют: проверяют состояние уплотнения и соблюдение инструкции сборки.

При подборе учитывают механодинамические свойства арматуры. Смазочный материал не должен мешать срабатыванию клапана или фитинга. Для этого недостаточно ориентироваться на консистенцию или только на наличие допуска H1. Сверяют параметры продукта, материал уплотнений, условия эксплуатации и перечень операций, для которых изготовитель арматуры разрешает смазывание.

Отдельно оценивают стойкость к вымыванию. В пищевых системах вода, пар и моющие средства могут воздействовать на смазку при технологической мойке. Если ее свойства в этих условиях не подтверждены, нельзя предполагать, что она сохранит пленку и обеспечит прежнюю работу узла. Техническое описание продукта должно отвечать именно на те вопросы, которые возникают при обслуживании конкретной линии.

Для питьевой воды действуют отдельные требования к материалам, контактирующим с ней. Регистрация NSF H1 относится к случайному контакту с пищей и не заменяет проверку местных требований к питьевой воде. Инженеру важно разделить эти задачи: сначала подтвердить, что смазка подходит по условиям возможного контакта с пищей, затем проверить ее применимость для среды и материалов конкретной системы.

Какие документы проверить при закупке и обслуживании

Техническому специалисту при согласовании смазки полезно сопоставить сведения из трех документов: технического описания смазки, инструкции на арматуру и документации на уплотнения.

В первом проверяют NSF H1 и подтвержденные характеристики продукта. Во втором уточняют, какие поверхности смазывать и как собирать узел. В третьем сверяют материал уплотнения и ограничения по контакту со смазочными составами.

Для пищевой смазки в документации могут быть указаны FDA 21 CFR 178.3570 и ISO 21469. Эти обозначения решают разные задачи: первое относится к требованиям для ингредиентов и применения при случайном контакте, второе связано с гигиеническими требованиями к производству смазки. Проверять нужно сами документы и область их применения, а не только краткую маркировку на упаковке.

В технических материалах для клапанных пищевых смазок встречается обозначение DIN 51 502: MHC3N-10. Его можно использовать как ориентир при чтении спецификации, но не как достаточный критерий выбора. Для конкретной арматуры также нужны сведения о совместимости с эластомерами, стойкости к воде и моющим средствам, температурных условиях и рекомендациях по нанесению.

Закупщику стоит уточнить, какие документы доступны на поставляемый продукт и подтверждены ли в них параметры, необходимые для конкретного узла. Если система работает с питьевой водой, отдельно проверяют местные требования к материалам для такого контакта. Если инструкция запрещает смазывать часть уплотнений или предписывает сухую сборку, это ограничение включают в порядок обслуживания и доводят до ремонтной службы.

Часто задаваемые вопросы

Можно ли применять смазку H1 при прямом контакте с пищей?

Нет. NSF H1 допускает случайный контакт смазки с пищевым продуктом, но не ее прямое использование в качестве пищевого ингредиента. Смазку наносят на узлы оборудования согласно инструкции производителя. Для прямого контакта предусмотрены другие категории, которые нельзя смешивать с H1.

Подходит ли любая смазка H1 для пищевых кранов?

Нет. Помимо регистрации NSF H1, проверяют совместимость смазки с материалом уплотнений, стойкость к воде, пару и применяемым моющим средствам. Также сверяются с инструкцией арматуры: отдельные O-ring’и могут требовать конкретного продукта или сухой установки.

Сколько смазки наносить на клапан или кран?

Смазку наносят тонким равномерным слоем на поверхности, указанные в инструкции. Излишки удаляют после нанесения. Увеличение количества не гарантирует лучшую герметичность и может мешать работе узла. Точный порядок обслуживания определяют по документации на конкретную арматуру.

Как часто повторно смазывать арматуру пищевого трубопровода?

Единого интервала для всех узлов нет. Частоту обслуживания назначают с учетом температуры, числа срабатываний, воздействия воды и моющих средств, а также циклов CIP и SIP. Приоритет имеют инструкции производителя арматуры и рекомендации для выбранной смазки.

Заключение

Смазка для трубопроводов пищевого производства должна соответствовать условиям возможного контакта с продуктом, требованиям NSF H1 и материалам конкретной арматуры. Для надежной работы также важны стойкость к воде и моющим средствам, соблюдение инструкции по смазыванию и проверка уплотнений. H1 не заменяет оценку совместимости и не разрешает смазывать детали, предназначенные для сухой сборки.

Перед закупкой сверяйтесь с техническим описанием смазки, инструкцией на клапан или кран и документацией на уплотнения. Затем зафиксируйте, какие поверхности смазывают, как удаляют излишки и при каких условиях назначают повторное обслуживание.
