Смазка подшипника ролика ГРМ: технология восстановления и выбор материала

Подшипники роликов газораспределительного механизма работают при высоких оборотах в условиях экстремальных температур и постоянных динамических нагрузок. Со временем смазка внутри высыхает, окисляется или вымывается, что приводит к заклиниванию и преждевременному выходу узла из строя. Восстановить подшипник ролика ГРМ возможно, но только при соблюдении технологии разборки, промывки и правильной закладки смазочного материала. В этой статье разберем, какую смазку выбрать, как снять и реанимировать заклинившие подшипники роликов ГРМ своими руками, и когда уже нужна замена, а не восстановление.

Материал адресован техническим специалистам, инженерам и закупщикам, которые сталкиваются с профилактикой и ремонтом приводных механизмов на производстве или в сервисе. Мы опираемся на проверенные стандарты ISO и ГОСТ, практические рекомендации производителей подшипников и реальный опыт обслуживания высокоскоростных узлов.

Стандарты и классификация смазок для подшипников роликов ГРМ

Выбор смазки для подшипников роликов начинается с понимания того, что это - не обычная «густая смазка», а специализированный материал, согласованный по вязкости, консистенции и термостойкости с условиями работы высокоскоростного узла.

Основной классификационный стандарт для пластичных смазок - ISO 6743-9, который описывает группы загустителей и базовых масел. Для роликов ГРМ используется также ISO 12924:2023 (российский аналог - ГОСТ ISO 12924-2013), который систематизирует смазки по назначению и условиям применения. Консистенция обозначается по системе NLGI: для подшипников приводных механизмов типовой выбор - класс NLGI 2, который обеспечивает баланс между удержанием смазки в зоне контакта и текучестью при высоких оборотах.

Для высокоскоростных подшипников, каковыми и являются опоры роликов ГРМ, критична вязкость базового масла. Рекомендуемый диапазон - около 100 сСт при 40 °C и около 12 сСт при 100 °C. Это обеспечивает достаточную толщину пленки при рабочих температурах и минимизирует потери мощности на вязкое трение. Слишком вязкое масло в составе смазки повышает вспомогательное нагревание; слишком жидкое - не удерживает нагрузку.

Кроме того, в источниках по подбору смазок для подшипников ГРМ упоминается соответствие высокоскоростным классификациям по SKF (например, класс M–H по SKF), что означает пригодность материала для работы на скоростях свыше 10 000 об/мин. Отечественные производители также выпускают смазки, сертифицированные для таких условий и удовлетворяющие требованиям ГОСТ 32299-2013 (классификация пластичных смазок по NLGI и назначению).

Технология разборки и промывки подшипника ролика ГРМ

Прежде чем закладывать новую смазку, подшипник нужно правильно подготовить.

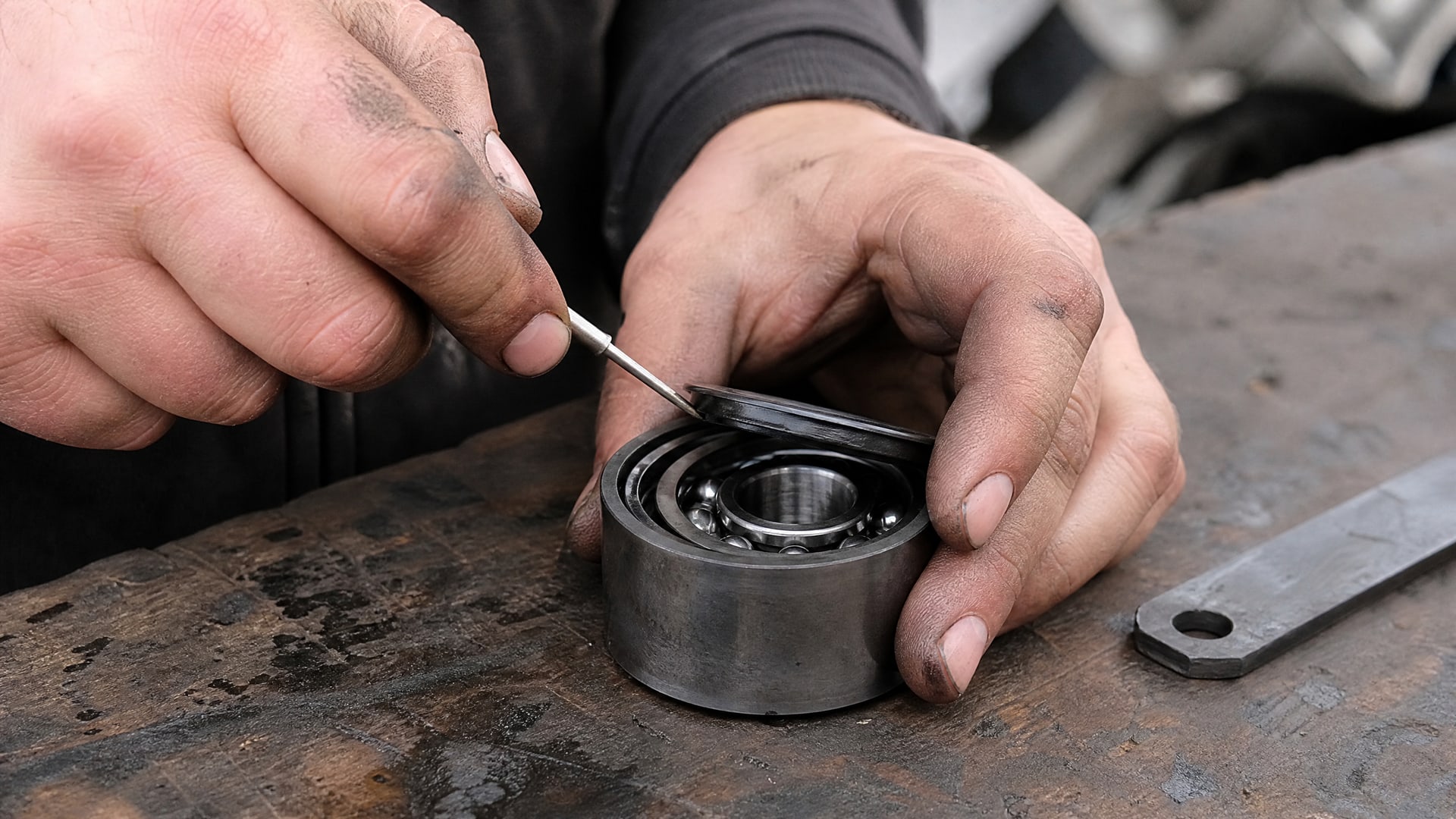

Первый шаг - снятие ролика с мотора. После того как ролик демонтирован, необходимо осторожно снять защитный пыльник или пластиковый колпачок, которые закрывают подшипник и предотвращают попадание грязи.

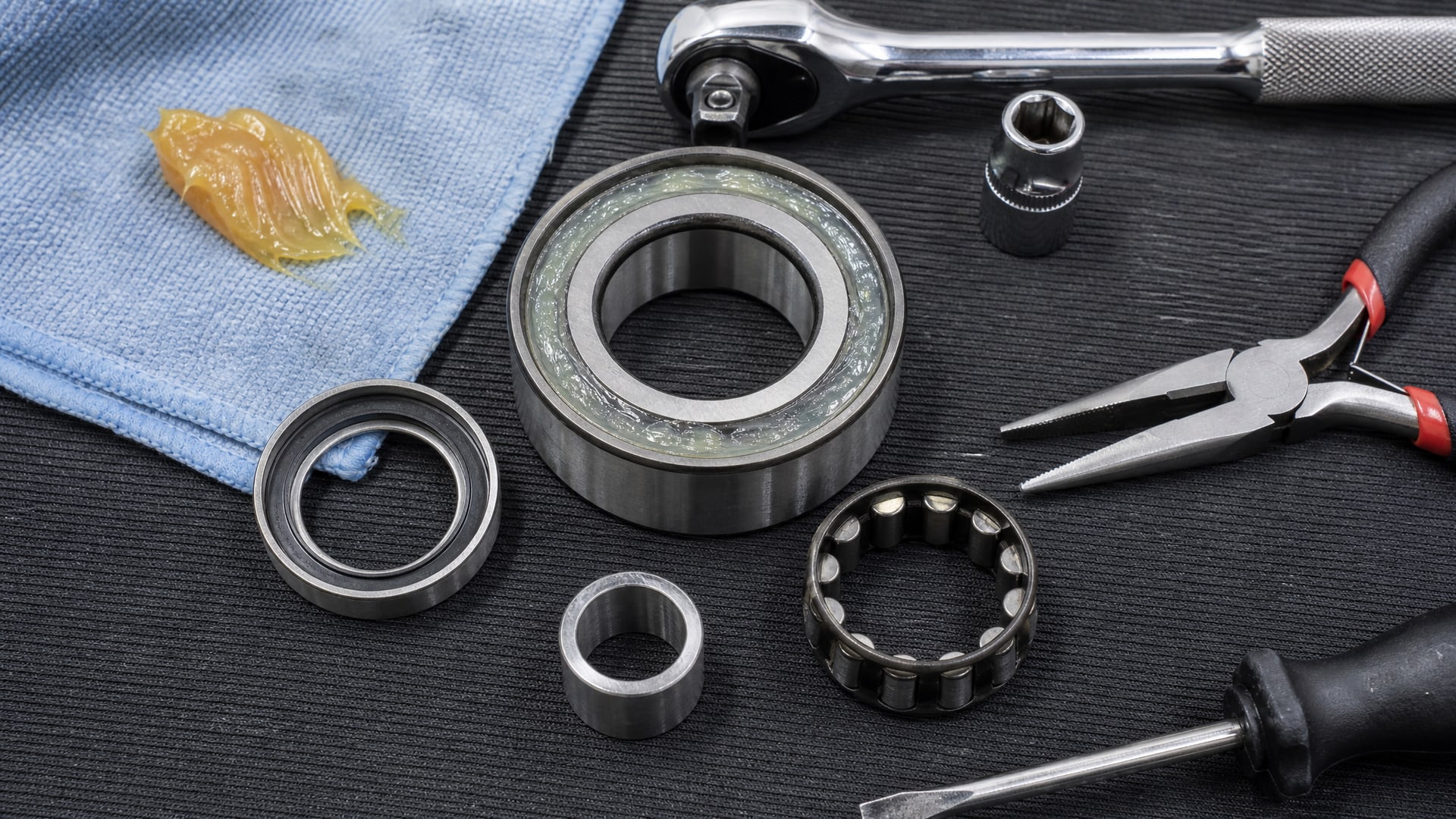

Следующий этап - промывка старой, высохшей или окисленной смазки. Для этого используют уайт-спирит, очиститель растворителем или специализированный промывочный состав. Подшипник погружают в ванну с растворителем на несколько минут, затем осторожно проворачивают его вручную, чтобы вытеснить остатки старого материала. Процесс повторяют 2–3 раза до тех пор, пока из подшипника не перестанет вымываться грязь и темный осадок. После промывки детали сушат: подшипник можно положить на чистую ветошь или использовать сжатый воздух (при этом нужно следить, чтобы не раскрутить шарики на высокой скорости).

Во время этого процесса важно визуально осмотреть подшипник. Если внутри видны:

• трещины или сколы на дорожках качения;

• разрушенный, расслоившийся или отломанный сепаратор (пластиковое или металлическое кольцо, удерживающее шарики);

• коррозийное потемнение, ржавчина или матовость поверхности;

• заметный люфт при проворачивании или скрежет,

то смазка уже не поможет. В таких случаях подшипник нужно менять, иначе он откажет за считанные часы работы. Если же признаков серьезного повреждения нет, можно переходить к закладке новой смазки.

Как правильно закладывать смазку в подшипник: дозировка и техника

Одна из главных ошибок при восстановлении заклинивших подшипников роликов ГРМ - переполнение смазкой.

Многие мастера думают, что чем больше смазки, тем дольше ролик проработает. На самом деле это прямо противоположно.

В высокоскоростном подшипнике избыток смазки приводит к нескольким проблемам одновременно:

• Избыточная смазка, встречаясь с вращающимися шариками, сжимается и разогревается, что ускоряет ее окисление и деградацию;

• Повышение температуры внутри подшипника критично: при перегреве вязкость смазки падает, она не удерживает нагрузку и может быть полностью выдавлена из зоны контакта;

• Вытесненная смазка вытекает на приводной ремень, нарушая его сцепление с шкивами и сокращая ресурс ремня в разы;

• Подшипник начинает работать практически всухую, что ведет к заклиниванию в кратчайшие сроки.

Правильная дозировка - закладывать в подшипник не более 25–30% его свободного (не занятого шариками) объема. Для стандартного подшипника ролика ГРМ это составляет примерно 0,5–1 см³, то есть объем горошины или небольшую каплю. Эта минимальная порция обеспечивает смазыванием зоны контакта между шариком и дорожкой, но не создает избыточного вязкого сопротивления.

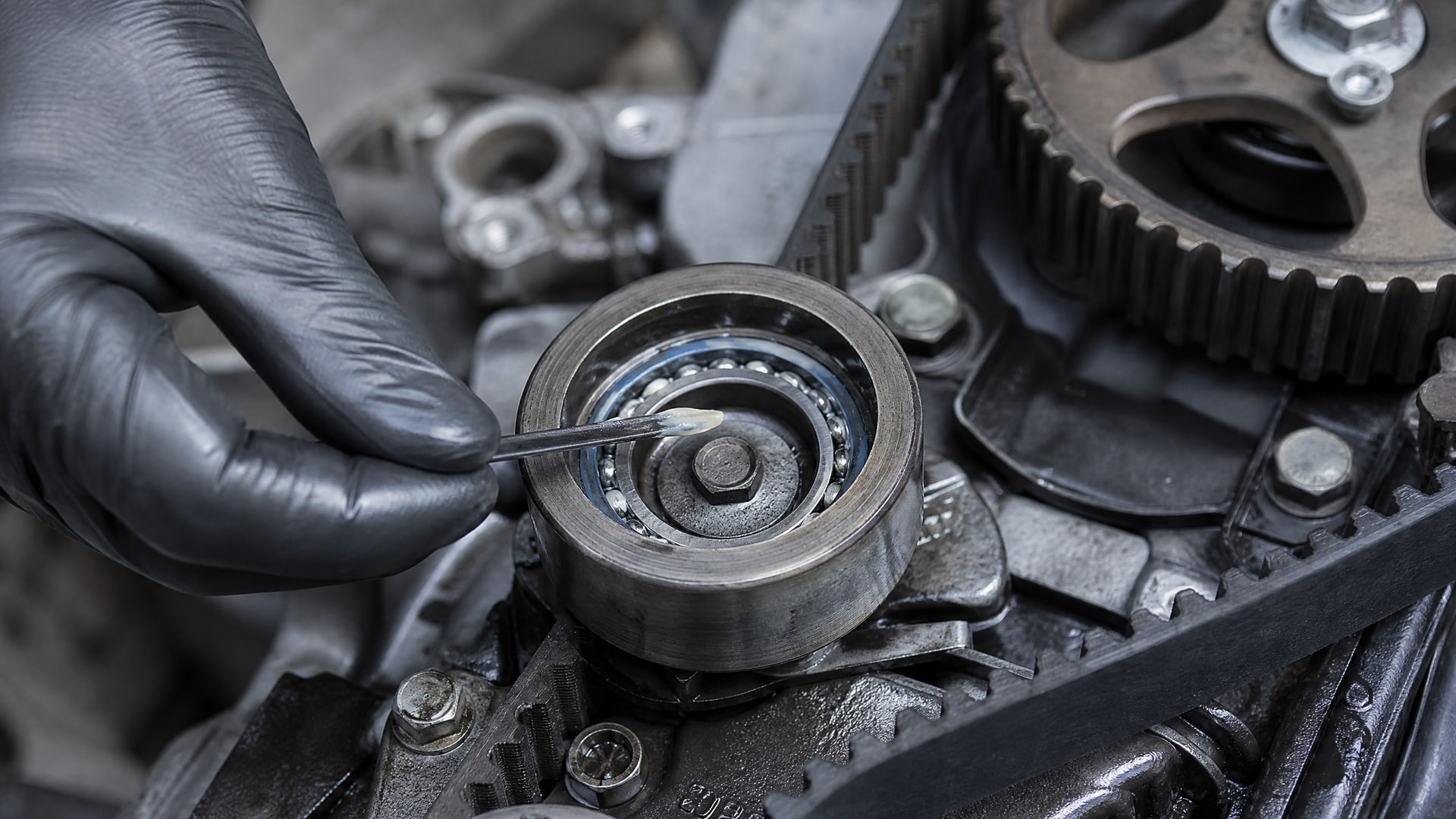

Закладку производят следующим образом:

• Используют шприц или шприцевой дозатор с тонким наконечником;

• Малую порцию смазки вводят в промежутки между шариками, равномерно распределяя ее по периметру подшипника;

• После нанесения несколько раз проворачивают подшипник вручную, чтобы смазка распределилась по всем точкам контакта;

• Визуально проверяют, что смазка не выступает с краев и не забита излишком в одном месте.

На практике опытные мастера рекомендуют сначала нанести половину намеченной порции, проверить вращение, а затем при необходимости добавить еще. Лучше недосмазать, чем перелить: при недостатке смазки ролик проработает с повышенным трением и нагревом, но ремень останется чистым, а подшипник не выйдет из строя в первые часы.

Чем смазать ролик ГРМ: критерии выбора материала

Когда закупщик или мастер выбирает смазку для подшипников роликов приводного ремня ГРМ, нужно ориентироваться на три ключевых параметра: консистенция (NLGI класс), вязкость базового масла и высокоскоростные свойства.

Консистенция. Класс NLGI 2 - типовой выбор для подшипников ГРМ. Это значит, что смазка имеет консистенцию мягкого масла или воска: легко распределяется под нагрузкой, но держится в подшипнике и не вытекает при вибрации. NLGI 1 (более жидкая) подходит для центральных систем смазки, где смазка подается под давлением; NLGI 3 и выше (более твердые) - для неподвижных соединений, низкоскоростных подшипников. Для ГРМ выход за пределы NLGI 2 обычно означает ошибку выбора.

Вязкость базового масла. Смотрят на ISO VG (вязкостный класс) или на прямые значения вязкости при 40 °C и 100 °C. Для подшипников ГРМ приемлемый диапазон - ISO VG 32–46 (примерно 32–46 сСт при 40 °C). Если смазка на основе масла вязче - например, ISO VG 68 или выше, - то при 10 000 об/мин она станет еще гуще из-за охлаждения и не будет обеспечивать надлежащую пленку; если вязче - напротив, будет выдавливаться и вызовет перегрев. Информацию о вязкости смотрят в технических листах (TDS) смазки или в описании продукта у производителя.

Высокоскоростные свойства. Смазка должна быть допущена к применению на оборотах 10 000 об/мин и выше. Это указывается либо через классификацию SKF (M–H class, LGET 2, LGEM 2 и т.п.), либо через прямое указание диапазона скоростей в паспорте. Смазки, не сертифицированные для высоких скоростей, обычно содержат более вязкие масла и слабее адаптированы к тепловому режиму.

Дополнительные свойства, которые облегчают выбор:

• Термостойкость: пластичная смазка должна сохранять свойства от -20 °C до +120 °C минимум, лучше до +140 °C;

• Совместимость с уплотнениями: смазка не должна разбухать, усаживать или разрушать резиновые пыльники подшипника;

• Устойчивость к вымыванию: для роликов, работающих во влажной среде или рядом с моющими составами, важна смазка с хорошей адгезией и водостойкостью.

Восстановление и реанимация: когда смазка спасает, когда - нет

Нередко владельцы техники надеятся, что смазка чудо-средство, которое возвращает жизнь любому подшипнику.

На самом деле реанимация смазкой сработает только при определенных условиях.

Когда смазка помогает:

• Ролик начал шуметь или слегка подклинивает, но свободно проворачивается рукой без усилия;

• Внутри подшипника нет видимого износа дорожек, трещин, ржавчины;

• Сепаратор (держатель шариков) целый и на месте;

• Причина заклинивания - высохшая или окисленная смазка, которая потеряла текучесть.

В этих случаях промывка и перезакладка смазки нередко возвращают подшипнику второе дыхание на 5–10 тысяч часов работы (в зависимости от условий). Результат выглядит как чудо для мастера, но на самом деле это просто восстановление первоначальной функции.

Когда смазка бессильна:

• Подшипник имеет люфт: ротируется внутри с зазором, который слышно;

• Из подшипника слышен скрежет или хруст, указывающие на разрушение дорожек;

• Сепаратор сломан, треснул или рассыпается;

• На дорожках видна коррозия, окисление, матовость вместо блеска;

• Подшипник клинит намертво и не проворачивается даже при приложении силы.

В этих ситуациях попытка восстановить подшипник смазкой приведет к трате времени и материала. Подшипник откажет через несколько часов работы под нагрузкой, а на ремень и соседние детали упадет избыточная смазка, создав новые проблемы.

Профилактический подход: если подшипник отработал 5–7 лет и начинает потрескивать, имеет смысл разобрать и пересмазать его в рамках планового ТО. Если подшипник повалился в дороге или на складе - сначала проверяют его состояние, а потом решают, смазать его или менять.

Защита смазанного подшипника от коррозии и вымывания

После того как вы пересмазали подшипник ролика ГРМ и собрали узел обратно, важно позаботиться о его защите от влаги, грязи и солевых реагентов, которые скапливаются на приводах и в подкапотном пространстве.

Если подшипник работает в условиях повышенной влажности, рядом с моющимися поверхностями или на открытом воздухе, смазка внутри может быть вымыта водой за несколько сезонов. Кроме того, конденсат и микровибрация способствуют процессу фреттинга - микроперемещению шариков с окислением контактных поверхностей, что приводит к образованию ржавчины даже под слоем смазки.

Для защиты подшипника после сборки рекомендуется обработать наружную поверхность роликового узла универсальным проникающим составом, который вытесняет влагу, блокирует коррозию и создает гидрофобный слой. Такой состав защищает смазку внутри подшипника от вымывания и поддерживает целостность пыльника. Для реанимации заклинивших подшипников роликов ГРМ и их последующей защиты от коррозии и влаги идеально подойдет универсальная смазка-аэрозоль ВЕЗДЕШКА, которая вытесняет влагу, освобождает заклинившие механизмы и создает защитное покрытие. ВЕЗДЕШКА наносится в виде тонкой пленки на снаружи подшипника и пыльника после сборки, обеспечивая долговременную защиту без излишних наслоений.

На производственных участках с центральной смазкой или регулярным техническим обслуживанием процедура переполнения смазки проводится раз в 500–1000 часов работы (в зависимости от условий). Если смазка частично вымывается водой или выдавливается на ремень, интервал сокращают до 250–300 часов.

Проверка и испытание подшипника после сборки

После того как подшипник собран и установлен обратно на механизм, необходимо провести несколько проверок перед тем, как дать узлу полную нагрузку.

Проверка вручную:

• Снимите ремень (если возможно) и попробуйте провернуть ролик пальцем или рукой;

• Вращение должно быть плавным, без заедания, скрежета или рывков;

• Ролик должен прокручиваться за инерцией с постепенным затуханием, а не клинить;

• Если чувствуется люфт в радиальном направлении, это означает, что подшипник уже поврежден.

Проверка натяжения ремня:

• Убедитесь, что приводной ремень натянут согласно спецификации (обычно 10–15 мм прогиба посередине пролета);

• Неправильное натяжение - слишком слабое или слишком сильное - быстро убьет восстановленный подшипник;

• Перетянутый ремень создает осевую нагрузку на подшипник и радиальное трение, которое приводит к перегреву смазки;

• Недотянутый ремень проскальзывает, заставляя ролик работать с рывками и ударными нагрузками.

Проверка выравнивания:

• Убедитесь, что ролик установлен соосно со шкивами и не перекошен;

• Небольшой перекос создает боковое трение и вызывает неравномерное износ беговой дорожки подшипника.

Рабочее испытание:

• Запустите механизм на холостых оборотах и дайте поработать 3–5 минут;

• Прощупайте ролик рукой (осторожно, если может быть горячим): температура должна быть теплая, но не обжигающая;

• Прислушайтесь: не должно быть скрежета, пронзительного визга или хруста;

• Если ролик подозрительно горячий или издает звуки, остановитесь и пересмотрите натяжение ремня или состояние подшипника.

Если после восстановления подшипник снова заклинивает в течение 10–50 часов работы, это указывает на то, что повреждение было более серьезным, чем казалось на первый взгляд. В этом случае требуется замена, а не переделка.

Часто задаваемые вопросы

Можно ли смазать ролик ГРМ, не снимая его с мотора?

Внешнее нанесение смазки на ролик БЕЗ разборки подшипника не решает проблему. Смазка внутри подшипника уже заложена конструктивно; просто намазать ее снаружи - все равно что обработать внешнюю стенку закрытой коробки. Влага и грязь внутри, окисленная смазка остается на месте. Требуется снять ролик, разобрать подшипник, промыть его и только затем закладывать новый материал.

Какой объем смазки закладывать в стандартный подшипник ролика ГРМ?

Рекомендуемый объем -0,5–1 см³, что соответствует примерно 25–30% свободного объема подшипника. Визуально это размер горошины или маленькой капли. Лучше начать с 0,5 см³, проверить вращение, и при необходимости добавить еще. Избыток смазки приводит к перегреву и вытеканию на ремень.

Какой NLGI класс выбрать для подшипников натяжного ролика ГРМ?

Классический выбор - NLGI 2. Это консистенция, которая удерживается в подшипнике при вибрации, легко распределяется под нагрузкой и работает на высоких оборотах. NLGI 1 - слишком жидкая и будет вытекать; NLGI 3 и выше - слишком твердые и создадут избыточное трение.

Если подшипник имеет люфт, смазка его исправит?

Нет. Люфт (радиальный или осевой зазор, который ощущается при проворачивании) указывает на износ дорожек качения или повреждение геометрии подшипника. Смазка в этом случае временно снизит шум, но узел откажет в течение 10–50 часов работы. Требуется замена подшипника.

Почему избыточная смазка вредна для подшипников ГРМ, работающих на высоких оборотах?

На высоких оборотах избыток смазки встречает вращающиеся шарики, сжимается, нагревается и быстро стареет. Повышение температуры снижает вязкость, смазка вытекает из зоны контакта, и подшипник работает почти всухую. Вытесненная смазка попадает на приводной ремень, нарушая его сцепление.

Заключение

Восстановление заклинивших подшипников роликов ГРМ - это не чудодейственная процедура, а рациональное техническое решение при определенных условиях. Если подшипник высохшей смазкой, не имеет видимых повреждений дорожек и сепаратора, и причина заклинивания - окисление или вымывание смазочного материала, то правильная разборка, промывка и перезакладка смазки класса NLGI 2 по стандартам ISO 12924 дают хороший результат. Объем смазки критичен: 0,5–1 см³ для стандартного ролика обеспечивает баланс между надежностью и минимизацией потерь мощности.

Ключ к успеху - использование смазки, рассчитанной на высокие обороты (10 000 об/мин и выше) с вязкостью базового масла 32–46 сСт при 40 °C, соблюдение дозировки и проверка натяжения приводного ремня после сборки. Если подшипник имеет люфт, слышен скрежет или разрушен сепаратор, смазка бессильна - требуется замена. Регулярная профилактическая переполнение смазки (раз в 500–1000 часов) и защита подшипника от коррозии и вымывания продлевают ресурс узла на годы.
