Поворотный кулак - один из самых нагруженных узлов подвески, особенно в условиях влажности, грязи и пескоструя. Правильный выбор смазки для этого узла определяет не только ресурс шаров и ШРУСа, но и безопасность работы подвески в целом. Однако многие закупщики и технические специалисты сталкиваются с противоречивой информацией: одни источники рекомендуют Литол-24, другие настаивают на ШРУС-4 или ШРУС-4М, третьи говорят о важности объема заполнения. В этой статье мы разберем, какую смазку действительно нужно заливать в поворотный кулак, в каком количестве, и как защитить узел от вымывания и фреттинга в самых сложных условиях эксплуатации.
Если вы отвечаете за техническое обслуживание парка внедорожников, ремонтные работы или закупку смазочных материалов для тяжелой техники, эта статья даст вам четкие ориентиры по выбору смазки, совместимости составов и правильному объему заполнения узла.
Вопрос о количестве смазки в поворотном кулаке остается одним из самых частых в сервисных службах и среди владельцев внедорожников.
В источниках встречаются разные цифры, и это не случайно: конструкция кулака варьируется в зависимости от производителя и модели автомобиля.
Для Mercedes-Benz в документации приводится первичное заполнение многоцелевой смазкой в объеме 500 г, исторически встречались значения 800 г и 750 г для более поздних регламентов. На платформе УАЗ и Spicer практики рекомендуют заполнять кулак примерно на 3/4 объема, чтобы смазка гарантированно покрывала ШРУС и располагалась выше уровня его установки. Это означает, что без точных размеров конкретного узла следует ориентироваться на принцип: достаточно для покрытия шарнира, но без избыточного давления, которое может повредить пыльник.
При переоборудовании кулака или замене узла измерьте объем пустого корпуса (можно использовать воду) и возьмите примерно 75% этого объема в качестве начального ориентира. После первого испытания в полевых условиях проверьте уровень и при необходимости подкорректируйте. Излишняя смазка может привести к повышению давления внутри кулака и выдавливанию пыльников, особенно при нагреве.
Один из ключевых моментов, на который часто закрывают глаза, - это совместимость смазок внутри одного узла.
Поворотный кулак содержит как сам кулак (полость, заполняемая смазкой), так и шарнир ШРУС с собственной смазкой. Если эти составы несовместимы, возникает риск деградации обеих смазок.
Исследование совместимости показало, что при смешивании Литол-24 и ШРУС-4М износ образцов вырос на 19% по сравнению с использованием чистой ШРУС-4М. На основе этого анализа авторы пришли к выводу о несовместимости этих двух смазок. Это означает, что даже если обе смазки по отдельности считаются водостойкими и механически стабильными, их совместное использование в одном узле противопоказано.
На практике в поворотный кулак УАЗ/Patriot закладывают либо Литол-24, либо ШРУС-4/ШРУС-4М; при этом сам ШРУС внутри кулака смазывают ШРУС-4 или ШРУС-4М. Если вы выбираете Литол-24 для полости, убедитесь, что ШРУС уже был исходно смазан Литолом, или проведите полную промывку и переоборудование.
Литол-24 относится к литиевым смазкам по ГОСТ 21150-87 и описывается как материал с высокой водостойкостью и хорошей механической стабильностью. Эти свойства делают его привлекательным для использования в грязи, пыли и влажной среде. Однако водостойкость - это только одно из требований поворотного кулака. Литол-24 образует относительно плотную консистенцию, что может затруднить циркуляцию смазки на морозе и увеличить сопротивление вращению шарнира в холодных регионах.
ШРУС-4 и ШРУС-4М разработаны специально для ШРУСов и шарнирных соединений, где требуется баланс между водостойкостью, противозадирными свойствами и текучестью при низких температурах. Если вы работаете с узлом, в котором ШРУС уже смазан ШРУС-4М, логичным решением будет использовать такую же смазку и для полости кулака, чтобы избежать смешивания несовместимых составов.
Когда техник говорит об "универсальной смазке для пескоструя", часто имеется в виду, что она водостойкая и не вымывается быстро.
Однако в действительности эффективность смазки в агрессивной среде зависит от двух компонентов: типа загустителя (вещество, которое придает смазке консистенцию) и типа базового масла (жидкая основа, в которой он растворен).
Для щелочей и кислот, с которыми сталкиваются в промышленности и при эксплуатации в грязи с засоленным грунтом, рекомендуются различные пары загустителей и масел:
Для щелочей: поликарбамидный комплекс или полимочевина в сочетании с бентонитом, заливаемые на минеральное или синтетическое масло.
Для щелочей и кислот одновременно: поликарбамидный комплекс на минеральных и синтетических базовых маслах.
Для углеводородных растворителей (бензин, дизель, масло): PFPE-загуститель на PTFE-базовом масле.
Для кислородной среды и окислительного стресса: PFPE и PTFE-смазки.
Для поворотного кулака в условиях грязи и влаги оптимальным выбором остаются литиевые и комплексно-литиевые смазки с минеральным или синтетическим маслом, так как они обеспечивают хороший баланс водостойкости и механической стабильности без излишней сложности. Если же условия включают кислотные среды (например, кислотное травление или щелочные растворы при мойке под давлением), следует перейти на более специализированные составы.
Шары поворотного кулака подвергаются нескольким типам нагрузок одновременно, и любое из этих повреждений может привести к люфту, хрусту и необходимости замены всего узла.
Когда поворотный кулак в режиме пескоструя или частой мойки теряет смазку, шары начинают контактировать с водой, солью и абразивными частицами. В этом состоянии возникает фреттинг - поверхностное изнашивание при микроскопических колебаниях без полного скольжения. Фреттинг необратим и накапливается постепенно: даже если вы потом добавите новую смазку, микротрещины и окисленные участки останутся и будут служить очагами коррозии.
Водостойкая смазка снижает этот риск благодаря гидрофобной структуре загустителя, который отталкивает воду и предотвращает ее проникновение к металлу. Однако ни одна смазка не обеспечивает 100% герметичность; поэтому правильная герметизация пыльников и своевременное техническое обслуживание остаются критичными.

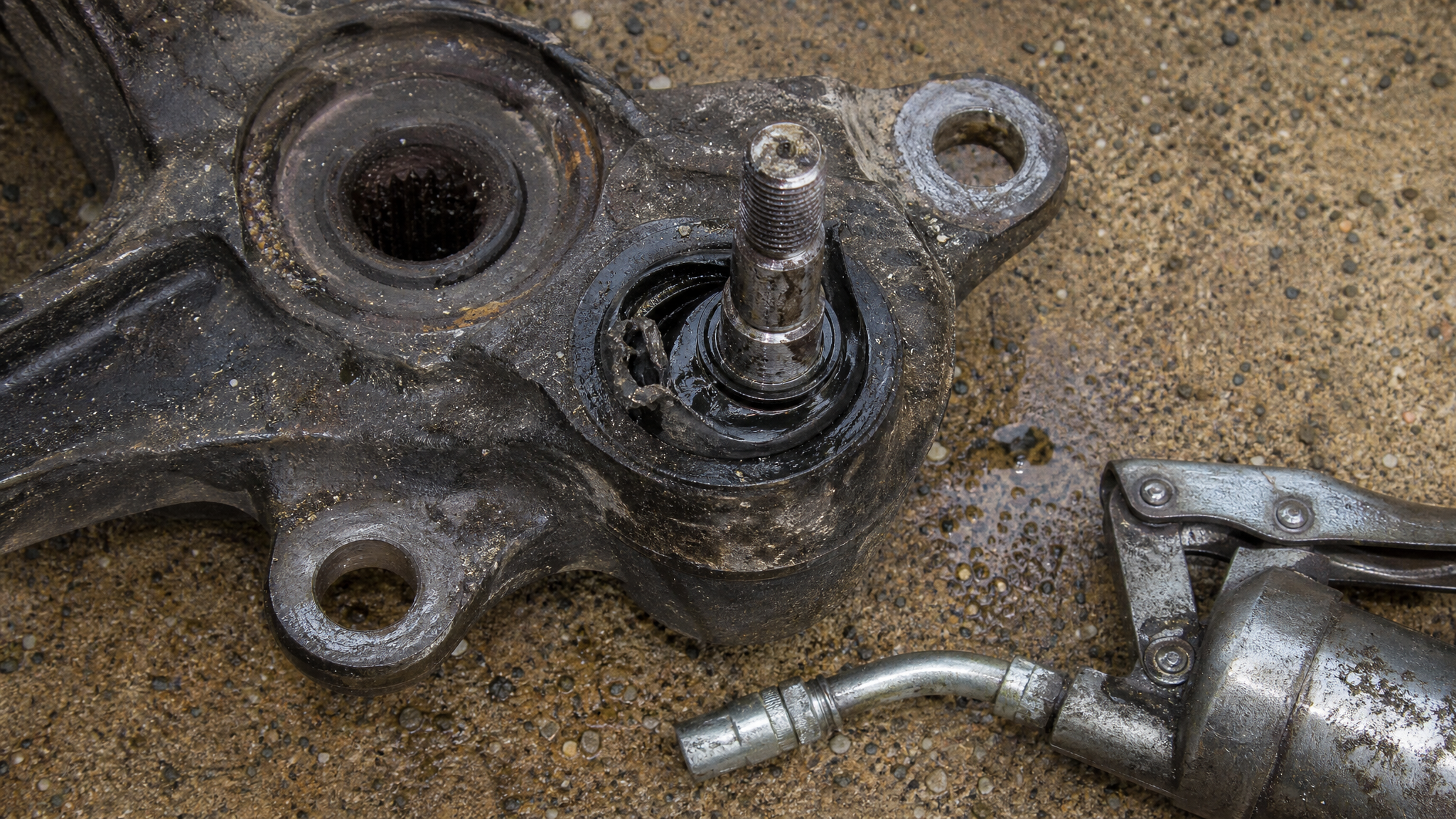

Кварцевый песок, грязь и окислы работают как абразив. Каждый цикл поворота кулака приводит к микроперемещению шаров в своих гнездах, и если смазка содержит твердые частицы или теряет свои защитные свойства, эти микроперемещения становятся причиной изнашивания. Механическая стабильность смазки - способность сохранять консистенцию и не расслаиваться при нагреве и вибрации - прямо влияет на то, насколько хорошо она защитит шары от абразива.
Для защиты шаров поворотного кулака в условиях агрессивной внешней среды и пескоструя идеально подходит водостойкая смазка, разработанная для работы в тяжелых условиях и при сверхвысоких нагрузках. Такие составы обеспечивают устойчивость к вымыванию и сохраняют адгезию (прилипание к металлу) даже при контакте с водой и абразивными частицами.
Если смазки недостаточно или она полностью вымыта, шары контактируют непосредственно с дорожками качения. При высоких локальных нагрузках возникает локальная температура в точке контакта, которая может привести к микросварке (холодной сварке) - процессу, при котором две поверхности буквально прилипают друг к другу и затем разрываются. Результат - глубокие борозды на рабочих поверхностях, люфт и необратимое повреждение узла.
Противозадирные свойства смазки (способность предотвращать задир под экстремальной нагрузкой) зависят как от загустителя, так и от пакета присадок в базовом масле. Молибденовые и другие противозадирные микролегирования в составе масла работают как микромасло, заполняя микротрещины и предотвращая сварку.
Одна из практических ошибок, которая приводит к ускоренному износу узла, - это случайное или неконтролируемое смешивание разных смазок.
Даже если обе смазки по отдельности считаются "хорошими", их совместимость требует проверки.
Правило первое: если кулак уже содержит ШРУС-4М, но вам нужно добавить смазку, используйте именно ШРУС-4М, а не Литол-24 или другой состав. Исследования показывают, что смешивание Литол-24 с ШРУС-4М вызывает рост износа на 19%, что сокращает ресурс узла.
Правило второе: при полной замене смазки проведите тщательную промывку кулака. Используйте чистый текстиль или мягкую кисть, чтобы не повредить рабочие поверхности шаров. Остатки старой смазки могут измениться химически при контакте с новой смазкой и образовать осадок, который будет работать как абразив.
Правило третье: если вы переходите с одного типа смазки на другой, убедитесь, что обе они совместимы по типу загустителя. Литиевые смазки в целом более совместимы друг с другом, чем литиевые с комплексными или кальциевыми. В инструкции к новой смазке должно быть указано, с какими типами смазок она совместима.
Правило четвертое: соблюдайте сезонность. На зимний период, если работа проводится в северных регионах, рекомендуется переходить на более текучие составы, которые не замерзают и не теряют текучесть при минус 20–40 °C. В качестве дополнительной защиты от износа и пескоструя, особенно для шарнирных соединений в экстремальных условиях, можно рассмотреть антифрикционное твердосмазочное покрытие, которое обеспечивает защиту в широком диапазоне температур и при высоких нагрузках.
Вопрос "какую смазку в поворотные кулаки" должен решаться на основе анализа трех параметров: конструкции узла, климатической зоны и химического состава среды (чистая вода, соленая вода, кислотные или щелочные загрязнения).
Если автомобиль эксплуатируется в средней полосе России с регулярной влажностью и грязью, но без контакта с кислотами и щелочами, подходят стандартные водостойкие литиевые смазки, такие как ШРУС-4М или Литол-24 (при условии, что второй не смешивается с ШРУСом). Температурный диапазон должен быть от минус 20 до плюс 80–100 °C в зависимости от региона.
При частом контакте с песком, пылью и мелким гравием требуется смазка с исключительной механической стабильностью. Комплексно-литиевые смазки (NLGI 2–2,5) обеспечивают лучшую защиту благодаря более прочной структуре загустителя, которая не расслаивается при вибрации. Такие смазки могут работать до плюс 160–180 °C без потери свойств.
На побережье и в зонах, где соль используется для борьбы со льдом, необходимо выбирать смазки с повышенной коррозионной защитой. Бентонитовые или полимочевинные загустители на синтетическом масле обеспечивают лучшую защиту от соли, чем простые литиевые смазки. Температурный диапазон работы таких смазок составляет минус 30–200 °C.
Если условия включают несколько агрессивных факторов одновременно, имеет смысл выбрать полимочевинную или PTFE-содержащую смазку, которая обеспечивает защиту от воды, окисления и химического взаимодействия. Такие составы дороже, но их использование оправдано в экстремальных условиях, так как они значительно сокращают интервалы обслуживания.
Универсального ответа нет, но практический ориентир - заполнение примерно на 75% объема кулака. Для конкретных моделей (Mercedes -500–800 г, УАЗ - по объему) следует уточнить в документации. Главное условие: смазка должна покрывать ШРУС, но не создавать избыточного давления на пыльники.
Нежелательно. При смешивании этих двух смазок износ образцов вырастает на 19%, что указывает на их несовместимость. Выбирайте одну смазку, исходя из того, что уже находится в узле, и не меняйте ее без полной промывки кулака.
Требуется смазка с доказанной водостойкостью и механической стабильностью. Комплексно-литиевые или бентонитовые смазки предпочтительнее простых литиевых благодаря более прочной структуре загустителя, которая не разрушается при вибрации и абразивном воздействии.
Признаки: люфт при повороте руля, хруст или скрип при маневре на малой скорости, видимое уменьшение количества смазки при осмотре пыльников, потемнение смазки из-за грязи. При обнаружении этих признаков проведите техническое обслуживание: промойте кулак, замените поврежденные пыльники, заполните свежей смазкой.
Да. NLGI 2 (более жидкая) лучше подходит для холодных климатических зон и облегчает циркуляцию смазки. NLGI 2,5–3 (более плотная) обеспечивает лучшую защиту от вымывания в условиях пескоструя. Выбор зависит от баланса между морозостойкостью и герметичностью.
Выбор смазки для поворотного кулака - это не просто вопрос о названии или вязкости. Это комплексное решение, которое зависит от объема заполнения, совместимости с уже используемыми смазками в узле, типа загустителя и химической стабильности базового масла в агрессивной среде. Ключевой вывод: Литол-24 и ШРУС-4М несовместимы (износ растет на 19% при их смешивании), поэтому выбор смазки определяется тем, что уже находится в узле. Для условий пескоструя и влаги критичны механическая стабильность и водостойкость; для холодного климата - текучесть при низких температурах; для химически агрессивных сред - тип загустителя и базового масла.
На практике начните с уточнения конструкции вашего узла и текущего состояния смазки, проведите полную промывку при замене, придерживайтесь рекомендуемого объема заполнения (примерно 3/4 объема кулака или 500–750 г в зависимости от модели) и не смешивайте разные типы смазок. Эти простые правила значительно продлят ресурс шаров и ШРУСа даже в самых сложных условиях эксплуатации.
