Совместимость антифрикционных покрытий с резиновыми уплотнениями: температурные ограничения

Антифрикционные твердосмазочные покрытия - мощный инструмент против износа в парах "резина-металл", но их применение требует точного расчета температурных режимов. Проблема в том, что резиновое уплотнение начинает деградировать задолго до того, как покрытие достигает своего предела: при превышении допустимой температуры материала РТИ происходит твердение, набухание или, напротив, размягчение, что ведет к потере герметичности, вымыванию смазки и преждевременному отказу узла.

Статья поможет техническому специалисту и закупщику понять, как правильно сочетать твердосмазочное покрытие и конкретный эластомер, какой температурный запас необходимо закладывать при проектировании, и на какие параметры смотреть при выборе состава для горячих и холодных узлов.

Почему температура критична для резиновых уплотнений

Резиновый эластомер - материал с узким рабочим диапазоном.

При низкой температуре молекулы каучука теряют подвижность: уплотнение становится хрупким, теряет эластичность, образуются микротрещины и зазоры, через которые вымывается смазка и протекает рабочая жидкость. При высокой температуре, напротив, полимер размягчается, его модуль упругости падает, и уплотнение перестает обеспечивать герметичность.

Главное отличие от металлических деталей: металл меняет только размер при тепловом расширении, а эластомер меняет структуру. Даже краткий выход за температурный предел ускоряет окисление и старение материала, что необратимо снижает ресурс уплотнения. Стандартные диапазоны для распространенных эластомеров указывают как постоянную рабочую температуру, так и кратковременные пики: например, NBR выдерживает +100 °C постоянно и +130 °C кратковременно, тогда как FKM работает до +200 °C постоянно и до +230 °C в импульсных режимах.

Когда выбирают твердосмазочное покрытие для узла с резиновым уплотнением, нельзя ориентироваться только на максимальную температуру самого покрытия. Необходимо сначала определить материал РТИ (по документации узла или кодовому обозначению), найти его допустимый диапазон, а затем подбирать покрытие так, чтобы рабочая температура узла была ниже этого диапазона с запасом не менее 20-30 °C.

Типовые диапазоны эластомеров и их ограничения

Материал резинового уплотнения - первый параметр, который нужно знать перед выбором смазки или покрытия.

На практике используют несколько основных типов эластомеров:

Материал	Постоянная рабочая температура	Кратковременный максимум	Применение
NBR (нитрильный каучук)	-35…+100 °C	до +130 °C	Масляная и универсальная среда, редукторы, гидросистемы
EPDM (этилен-пропиленовый)	-40…+140 °C	до +180 °C	Низкотемпературные узлы, водяные системы, щелочи
FKM (фторуглеродный каучук)	-20…+200 °C	до +230 °C	Высокотемпературные узлы, горячие масла, кислоты
Силикон	-60…+200 °C	до +250…+300 °C	Медицинская техника, экстремальные температуры, специсполнения
PU (полиуретан)	-40…+110 °C	до +120 °C	Влажные среды, пневматика, низкие нагрузки

Практическая рекомендация: если узел работает в масляной среде при температурах выше +80…+90 °C, риск несовместимости растет резко - даже если смазка декларирована как совместимая. Причина в том, что при таких температурах ускоряется диффузия молекул смазки в каучук: проникновение эфиров и иных компонентов в полимер возрастает в 2-3 раза по сравнению с режимом +40…+60 °C. Результат - набухание уплотнения, потеря герметичности и возможное выдавливание РТИ из паза.

Влияние температуры полимеризации твердосмазочных покрытий

Антифрикционные твердосмазочные покрытия на основе ПТФЭ, графита и MoS₂ обладают впечатляющим температурным диапазоном: -70…+250 °C и даже -70…+315 °C для отдельных составов.

Однако подавляющее большинство таких покрытий требуют отверждения при повышенной температуре, чтобы обеспечить адгезию к металлической подложке и полную полимеризацию связующей смолы.

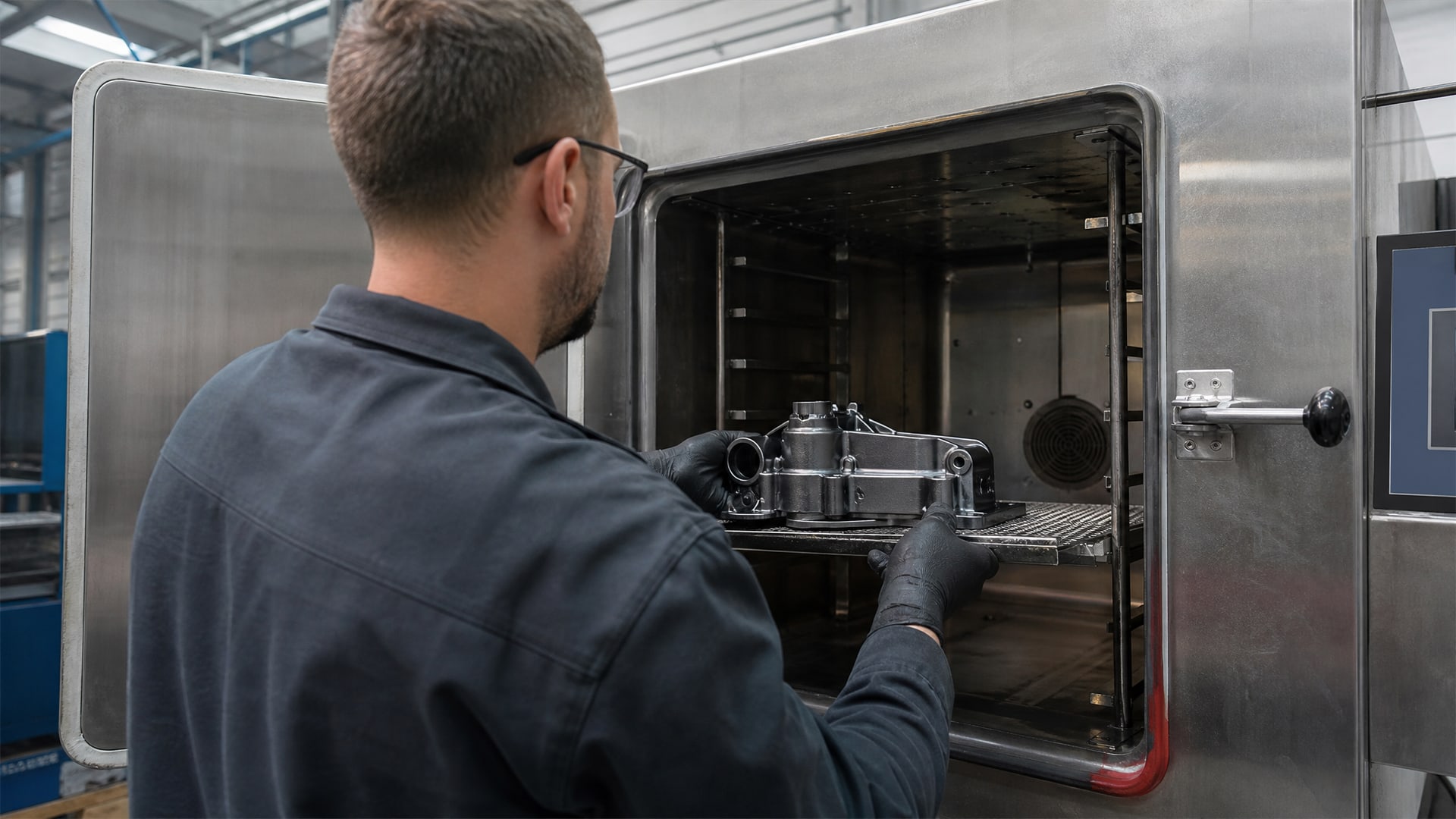

Типовой режим: полная полимеризация при +150…+200 °C в течение 30-60 минут. Это создает технологическое противоречие: если уплотнение из NBR, максимально допустимая температура которого +100 °C постоянно, то нагрев узла до +150…+200 °C во время отверждения покрытия приведет к необратимому повреждению РТИ. Даже если уплотнение потом не используется при таких температурах, тепловой удар вызовет старение материала, микротрещины станут местом начала отслоения и фреттинга.

Решение в таком случае - либо использовать покрытие, отверждаемое при комнатной температуре или при температуре ниже допуска РТИ, либо временно демонтировать уплотнение перед процессом нанесения и полимеризации. Второй вариант трудозатратен и повышает риск ошибки при повторной сборке, поэтому закупщики и инженеры часто ищут составы, полимеризующиеся без нагрева или при температурах, безопасных для эластомеров, которые установлены в узле.

Совместимость смазки, уплотнения и среды эксплуатации

Полная картина совместимости складывается из трех факторов: материала уплотнения, состава смазки или покрытия и рабочей среды узла.

Нельзя оценивать только один параметр.

Типичный пример: высокотемпературная смазка на основе эфирных соединений может быть "совместима с NBR" по стандартной таблице, но в реальном узле, где узел работает в среде горячего масла и органических растворителей, диффузия эфира в каучук ускоряется, и уплотнение набухает быстрее расчетного. Эксперты рекомендуют в таких случаях проверять смазку или покрытие на совместимость путем выдержки образца уплотнения в среде состава при рабочей температуре в течение 24-48 часов перед массовым внедрением. Изменение размера, жесткости или упругости образца на 15-20% свидетельствует о начале несовместимости и требует пересмотра выбора.

Дополнительный фактор - наличие воды и агрессивных сред. Щелочи и кислоты ускоряют деградацию некоторых эластомеров независимо от температуры. Например, EPDM хорошо противостоит щелочам, а NBR лучше работает в масляной среде. Если узел находится во влажной или химически активной атмосфере, это меняет выбор как уплотнения, так и смазки.

Практический подход: выбор и тестирование

Процесс выбора твердосмазочного покрытия для узла с резиновым уплотнением должен следовать четкой последовательности.

Шаг 1: идентификация материала уплотнения. Обычно материал указан в чертеже узла или каталоге поставщика оборудования (часто как код: NBR, FKM, EPDM, силикон и т.п.). Если документация потеряна, уплотнение можно распознать по цвету и твердости: NBR - обычно черное, жесткое; EPDM - иногда коричневое или красное, мягче; силикон - белое, бежевое или красное, мягче всех при комнатной температуре.

Шаг 2: определение рабочего диапазона и запаса. После определения материала найти его максимальную постоянную температуру (например, +100 °C для NBR). Запланировать, что рабочая температура узла будет на 20-30 °C ниже. Это оставляет буфер для импульсных перегревов и старения уплотнения во времени.

Шаг 3: выбор покрытия или смазки с учетом температуры полимеризации. Если твердосмазочное покрытие требует нагрева до +150…+200 °C, а уплотнение выдерживает только +120 °C, нужно либо найти альтернативный состав с низкотемпературным отверждением, либо спланировать демонтаж уплотнения перед нанесением. Некоторые производители предлагают двухкомпонентные составы, отверждаемые при комнатной температуре, что решает проблему на практике.

Шаг 4: тестирование совместимости. Если есть сомнения, взять образец резинового уплотнения из того же материала и выдержать его в составе смазки (или покрытия после полимеризации) при максимальной рабочей температуре в течение 24-48 часов. Перед и после замерить размер, твердость и упругость. Изменение менее 10% считается приемлемым; свыше 15% - признак потенциальной проблемы.

Шаг 5: документирование. Записать материал уплотнения, марку покрытия, рабочий диапазон температур и результаты тестирования в техническое описание узла. Это предотвратит будущие ошибки при обслуживании и замене уплотнений.

В производстве антифрикционных твердосмазочных покрытий нашли способ избежать температурного конфликта между полимеризацией и допусками уплотнений: формулировки, отверждаемые при комнатной температуре, обеспечивают адгезию и антифрикционные свойства без теплового воздействия. Этот подход особенно ценен при работе с чувствительными эластомерами типа NBR в узлах, где демонтаж сложен или невозможен.

Таблица совместимости и алгоритм решения

При выборе твердосмазочного покрытия для конкретного узла удобно пользоваться матрицей "материал уплотнения - рабочая температура - риски":

Уплотнение	Рабочий диапазон	Температуры выше диапазона	Требует внимания при выборе покрытия
NBR	-35…+100 °C (пост.); +130 °C (кратк.)	Выше +100 °C (постоянно) - хрупкость, трещины	Низкотемпературное отверждение состава, запас до +70 °C в рабочем режиме
EPDM	-40…+140 °C (пост.); +180 °C (кратк.)	Выше +140 °C - размягчение	Совместимость со щелочами, воздействие воды на адгезию
FKM	-20…+200 °C (пост.); +230 °C (кратк.)	Выше +200 °C - редко; возможен спецсостав	Высокотемпературные отверждатели могут использоваться; проверить адгезию
Силикон	-60…+200 °C (пост.); +250…+300 °C (спец.)	Выше +200 °C - только в спецрежимах	Допускает нагрев при отверждении; совместимость широкая
PU	-40…+110 °C (пост.)	Выше +110 °C - быстрое размягчение	Низкие температуры полимеризации, влагозащита

Алгоритм использования: 1. Найти строку материала уплотнения. 2. Сравнить рабочую температуру узла с постоянным диапазоном; закладывать запас 20-30 °C. 3. Убедиться, что температура полимеризации покрытия ниже нижней границы диапазона "Требует внимания". 4. При сомнениях провести 24-часовое испытание совместимости образца.

Часто задаваемые вопросы

Можно ли использовать высокотемпературное твердосмазочное покрытие с любым резиновым уплотнением?

Нет. Максимальная рабочая температура покрытия (-70…+250 °C) отличается от допуска конкретного эластомера. Например, NBR работает до +100 °C, поэтому узел с таким уплотнением нельзя эксплуатировать при температуре выше этого предела, даже если покрытие выдерживает +250 °C. Совместимость определяет самый слабый компонент узла - в данном случае уплотнение.

Почему требуется температурный запас 20-30 °C от максимума уплотнения?

Запас компенсирует импульсные перегревы, неравномерное прогревание узла, старение материала со временем и ускорение диффузии при многократных циклах нагрева-охлаждения. Работа на пределе допуска приводит к ускоренной деградации эластомера, даже если краткосрочно узел функционирует нормально. Запас - инвестиция в долговечность.

Как узнать, совместимо ли твердосмазочное покрытие с конкретным резиновым уплотнением?

Стандартный способ - запросить технический лист (TDS) покрытия у производителя, где указаны совместимые материалы эластомеров. Если информация неясна или противоречива, провести ускоренное испытание: выдержать образец уплотнения в среде состава (или на поверхности с нанесенным и полимеризованным покрытием) при максимальной рабочей температуре 24-48 часов и замерить изменение размера и твердости.

Почему при температурах выше +60…+80 °C растет риск несовместимости даже для совместимых смазок?

Выше +60 °C скорость диффузии молекул смазки в полимер каучука возрастает в 2-3 раза. Молекулы эфира, углеводородов и присадок проникают глубже в структуру уплотнения, вызывая набухание, мягчение и потерю герметичности. Это верно для совместимых составов: совместимость при +20 °C не гарантирует отсутствие проблем при +100 °C.

Какой материал уплотнения лучше всего работает с высокотемпературными твердосмазочными покрытиями?

По стандартным диапазонам, FKM (фторуглеродный каучук) и силикон обладают наиболее высокой термостойкостью: FKM работает до +200 °C постоянно, силикон - до +200 °C и выше в спецсоставах. NBR, напротив, имеет самый низкий верхний предел (+100…+130 °C), поэтому при выборе покрытия для узлов с NBR приходится тщательнее согласовывать температуру полимеризации.

Нужно ли удалять уплотнение перед нанесением твердосмазочного покрытия с высокотемпературным отверждением?

Если температура полимеризации покрытия выше допуска уплотнения (например, +150…+200 °C для покрытия и +100 °C для NBR), демонтаж эластомера - правильное решение. Тепловой удар вызывает необратимое старение материала даже при последующей работе при низких температурах. Альтернатива - выбрать покрытие, отверждаемое при комнатной температуре или в диапазоне, безопасном для РТИ.

Заключение

Совместимость твердосмазочного покрытия с резиновым уплотнением определяется не одной цифрой, а комплексом параметров: материалом эластомера, его допустимым температурным диапазоном, температурой полимеризации покрытия, рабочей средой узла и длительностью теплового воздействия. Главное правило - не ориентироваться только на максимальную рабочую температуру покрытия; нужно сначала определить допуск конкретного уплотнения, затем закладывать запас 20-30 °C, и только потом выбирать смазку или покрытие.

Практический путь: идентифицировать материал РТИ по документации или коду, найти его постоянный температурный диапазон в технической таблице, убедиться, что температура полимеризации выбранного покрытия не превышает нижней границы запасного диапазона, и при необходимости провести 24-48-часовое испытание совместимости образца. Этот подход исключит риск преждевременного отказа узла из-за набухания, вымывания или хрупкости уплотнения и обеспечит предсказуемый ресурс оборудования на годы вперед.
