Сравнение антифрикционных покрытий поршней: выбор для разных режимов ДВС

Антифрикционные покрытия поршней - это специализированные твердосмазочные системы, которые наносятся на юбку поршня для снижения сопротивления скольжению по цилиндру и уменьшения износа в условиях граничного смешанного трения. В современных двигателях выбор между графитовыми, молибденовыми и полиамидимидными составами прямо влияет на расход топлива, температурный режим, ресурс и надежность силовой установки. Инженеры и закупщики сталкиваются с множеством предложений, и каждое имеет разные показатели по трению, несущей способности, адгезии и стабильности работы - от легких режимов до тяжелых условий с высокими нагрузками.

Эта статья разбирает результаты сравнительных испытаний антифрикционных покрытий, объясняет, какой состав лучше работает при каких нагрузках, и помогает техническому специалисту или снабженцу выбрать решение без риска получить проблемы с приработкой, задирами или преждевременным износом.

Как устроено сравнение антифрикционных покрытий для поршней

Любое честное сравнение начинается с одинаковых условий испытания.

В научных исследованиях антифрикционные покрытия юбок поршней тестировали при нагрузках 50, 150, 250, 350 и 450 Н - это охватывает как легкие холодные пуски, так и режимы максимального ускорения и высокого сжатия. Каждый диапазон моделирует реальный сценарий: 50 Н - вялое скольжение в холодном масле, 150 Н - обычная работа, 450 Н - полная нагрузка с пиковым давлением.

Результаты показывают, что один состав может быть хорош при одной нагрузке и неважен при другой. Непокрытая поверхность дает коэффициент трения 0,69±0,08 при 50 Н и 0,58±0,06 при 150 Н - это означает, что всякий контакт металл по металлу даже с тонким масляным слоем генерирует значительное сопротивление. Переход на покрытие - это не просто маркетинг, а изменение физики процесса: твердая смазочная пленка встраивается в неровности поверхности и подменяет металлический контакт на более скользкое соединение.

Но важно помнить: «низкое трение» - не единственный критерий. На практике инженер смотрит на адгезию (не отслоится ли от ударов и вибрации), несущую способность (выдержит ли пиковые давления), ресурс (сколько циклов прослужит) и термостойкость (не разложится ли при 260 °C в горячем масле).

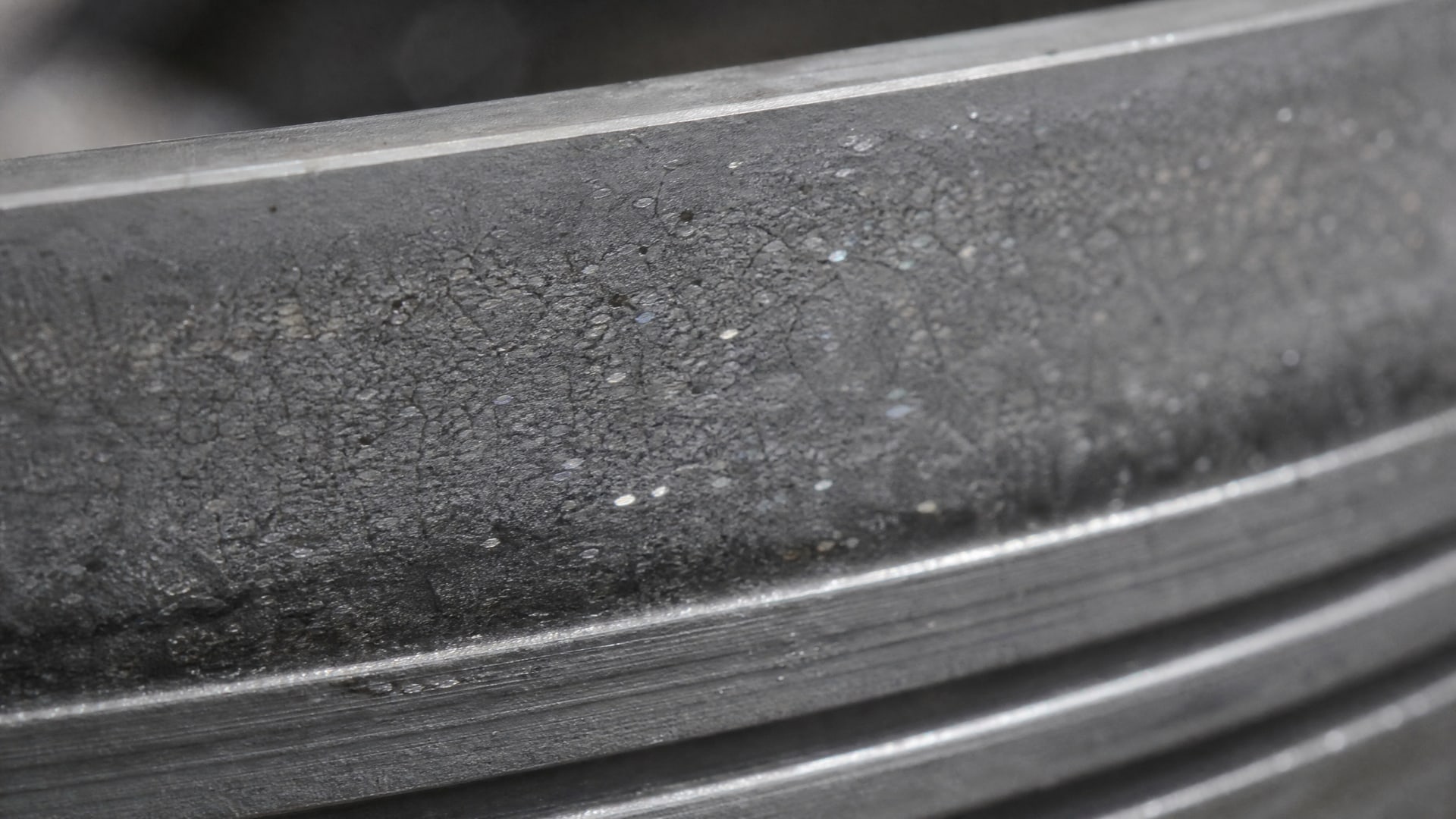

Графитовые и молибденовые покрытия: традиционные решения

Графит и молибден (MoS₂) - самые старые и самые распространенные твердые смазочные материалы в автомобильной и авиационной промышленности.

Их популярность объясняется просто: они дешевы, хорошо изучены и дают видимый результат.

Покрытие на основе спецсвязующего с графитом показывает коэффициент трения 0,42±0,09 при 50 Н и 0,39±0,07 при 150 Н. Это в 1,5–1,7 раза лучше, чем голая сталь, но уже при переходе на высокие нагрузки (250–450 Н) данные в разных испытаниях становятся менее предсказуемыми. Причина: графит хорошо работает на низких скоростях и при трибологическом контакте, но под давлением он может выдавливаться из зазора или комковаться.

Молибденовое покрытие традиционно показывает коэффициент трения 0,10–0,15 и несущую способность около 12 500 Н с ресурсом 310 000+ циклов. Эти цифры уже ближе к результатам полиамидимидных систем, но молибден требует более аккуратного нанесения и более дорогих предварительных операций. Кроме того, молибден хорош в чистом масле, но может терять стабильность при контакте с водой или агрессивными присадками.

На практике графитовые составы часто выбирают для двигателей со спокойным режимом работы (легковые авто низкого класса, дизели с мягким натягом), где температуры и давления умеренны. Молибденовые покрытия - для более высокопроизводительных версий, когда нужна гарантирующая стабильность и долговечность.

Полиамидимидные композиции: многокомпонентный подход

Полиамидимид (PAI) как связующее - это качественный скачок.

Этот полимер обладает высокой стеклянной температурой перехода (выше 260 °C), отличной адгезией к стали и эластичностью, которая смягчает ударные нагрузки при наезде поршня на верхнюю мертвую точку.

Когда полиамидимид комбинируют с графитом, получается покрытие с коэффициентом трения 0,26±0,03 при 50 Н и 0,16±0,04 при 150 Н. Это уже существенно ниже, чем у чистого графита, и главное - по мере роста нагрузок (250, 350, 450 Н) коэффициент трения остается в диапазоне 0,14–0,18. Система показывает стабильность: не падает производительность, не возникает внезапных скачков трения.

Когда добавляют еще и MoS₂, результаты переходят на качественно новый уровень: коэффициент трения становится 0,10–0,13 во всем диапазоне нагрузок от 50 до 450 Н. Эти значения означают, что поршень работает уже не в режиме граничного трения (металл по металлу в масляной пленке), а в режиме твердосмазочного скольжения - когда слой графита и молибдена дисульфида образуют достаточно толстую и крепкую пленку.

Спецсвязующее (не полиамидимид) с графитом и MoS₂ дает промежуточный результат: 0,16±0,03 при 50 Н и 0,11±0,01 при 150 Н. Это хорошо, но не так хорошо, как полиамидимидная матрица. Причина в том, что полиамидимид имеет более высокую адгезию и не размягчается при полной рабочей температуре двигателя.

На юбке поршня типовая толщина слоя составляет 10–12 мкм, и такой тонкий слой критично нуждается в отличной адгезии и равномерности. Полиамидимидные композиции справляются с этим лучше, чем все остальные варианты.

Полный спектр технических параметров: не только трение

Инженеры нередко фиксируются на коэффициенте трения, забывая о других показателях.

Это ошибка: на практике покрытие должно быть оценено по четырем группам параметров одновременно.

Трибология: коэффициент трения и стабильность

В уже обсуждавшихся испытаниях полиамидимидные композиции с графитом и MoS₂ показывают 0,10–0,13 во всем диапазоне нагрузок. Это означает, что инженер может предсказать, как будет вести себя поршень и при холодном пуске (-20 °C, густое масло), и при работе на полной нагрузке (+100 °C в камере, высокое давление).

Адгезия: не отслоится ли?

Стандарт DIN EN ISO 2409 регламентирует адгезию через тест "решеткой" (grid adhesion test). Результат обозначается от 0B (полная отслойка) до 5B (отсутствие отслойки). Для юбки поршня требуется минимум 5B - это означает, что при вибрации, ударах и колебаниях давления покрытие не будет лущиться и осыпаться. Полиамидимидные системы обычно держат 5B. Графитовые могут давать 4B или даже 3B при неправильной подготовке поверхности.

Несущая способность: выдержит ли пик?

Несущая способность ≥10 000 Н - это минимум для поршня. Молибденовое покрытие обычно показывает 12 500 Н, твердосмазочное полиамидное -10 000–12 000 Н. Эта цифра получается в тесте с постепенным ростом нагрузки до момента, когда коэффициент трения резко подскакивает (признак задира). Все хорошие покрытия преодолевают этот порог; различие минимально.

Ресурс: сколько циклов?

Традиционное молибденовое покрытие дает ресурс 310 000+ циклов. Твердосмазочное полиамидное -250 000–350 000 циклов. На первый взгляд, молибден впереди, но нужно помнить, что ресурс зависит не только от материала, но и от режима: при 5 000 об/мин эти циклы соответствуют разному реальному времени работы.

Термостойкость: не разложится ли?

Молибденовое покрытие работает в диапазоне -70…+260 °C. Полиамидное твердосмазочное - в диапазоне -60…+250 °C. Разница минимальна и для абсолютного большинства двигателей (даже высокофорсированных) неощутима. Если двигатель развивает температуры свыше 260 °C в масле - это уже проблема системы охлаждения, а не покрытия.

Графеновые покрытия: инновация или маркетинг?

В материалах по антифрикционным покрытиям поршней встречается упоминание графена как перспективного материала.

Графен - это одноатомный слой углерода с уникальными электрическими и механическими свойствами. Теоретически, его добавка в связующее должна улучшить проводимость тепла, снизить коэффициент трения и повысить адгезию.

Однако в предоставленных источниках конкретные численные данные по графеновым покрытиям юбок поршней остаются ограниченными. Исследования идут, патенты подаются, но масштабного внедрения в серийное производство пока не наблюдается. Возможно, это вопрос времени и стоимости: графен дорог, и производитель должен доказать, что даже 5–10 % улучшение трения оправдывает рост цены.

На данный момент полиамидимидные композиции с MoS₂ и графитом остаются оптимальным балансом между производительностью, надежностью и стоимостью владения.

Выбор покрытия в зависимости от режима работы двигателя

Никакого универсального ответа на вопрос «какое покрытие лучше» не существует.

Выбор зависит от ряда факторов.

Легкие режимы, семейные седаны, низкие обороты Здесь достаточно графитового покрытия: коэффициент трения 0,39–0,42, адгезия 4B–5B, ресурс 200 000–250 000 циклов. Стоимость ниже, нагрузки умеренные, охлаждение стабильное. На такого типа двигателях снижение трения на 30 % от исходных 0,69 часто уже заметно в расходе топлива.

Среднее исполнение, турбо-дизели, номинальное натяжение Рекомендуется полиамидимидное покрытие с графитом или молибденом. Коэффициент трения 0,16–0,18, адгезия 5B, ресурс 300 000–320 000 циклов, диапазон температур -70…+260 °C. Это покрытие даст заметное снижение расхода (3–5 %), улучшит холодный пуск и повысит надежность при периодических максимальных нагрузках.

Высокофорсированные двигатели, спорткары, рабочие машины Здесь имеет смысл рассматривать полиамидимидные композиции с графитом и MoS₂. Коэффициент трения 0,10–0,13, несущая способность ≥11 000 Н, ресурс 350 000+ циклов. На таких двигателях каждый процент снижения трения влияет на температурный режим и ресурс. Покрытие окупается через несколько тысяч часов работы.

Двигатели с контактом поршня с водой или топливом Ситуация редкая, но возможная: например, дизель в условиях влажности или с утечками. Здесь нужно уточнять у производителя, сохраняет ли покрытие адгезию и трибологические свойства при наличии воды или нефтепродуктов в зазоре.

Совет инженера: подготовка поверхности и нанесение

Результат работы покрытия на 50 % зависит от самого материала и на 50 % - от процесса подготовки и нанесения.

Перед нанесением антифрикционного покрытия поверхность нужно обезжирить, удалить оксиды и активировать. Эту операцию часто недооценивают, но именно на этом этапе часто возникают проблемы с адгезией. Перед нанесением антифрикционных покрытий MODENGY для обеспечения лучшего сцепления поверхности необходимо тщательно очистить и активировать с помощью MODENGY Очиститель-активатор - это встроенное решение, которое учитывает специфику твердосмазочных систем и исключает риск несовместимости активатора и самого покрытия.

После подготовки наносят основной слой - его толщина должна быть ровно 10–12 мкм, не больше и не меньше. Слишком тонкий слой (менее 8 мкм) будет истираться и терять свойства преждевременно. Слишком толстый (более 15 мкм) может нарушить геометрию юбки, привести к люфту в цилиндре и неправильной приработке. Толщина контролируется электромагнитным толщиномером или калибром.

После нанесения важно дать покрытию полимеризоваться в соответствии с инструкцией (обычно 24–48 часов при комнатной температуре). Ускорение в печи возможно, но нужно соблюдать максимальную температуру, чтобы не перекроссинковать полиамидимид.

Часто задаваемые вопросы

Почему графит не всегда лучше графена или молибдена?

Графит хорошо работает на низких скоростях и давлениях, но его слой более рыхлый и может вытесняться при высоких нагрузках. MoS₂ плотнее и стабильнее на широком диапазоне давлений. Графен пока остается на этапе исследований: хотя его физические свойства лучше, масштабное производство тонких графеновых покрытий юбок пока экономически нецелесообразно.

На дно поршня наносят ли антифрикционное покрытие?

Нет, антифрикционное покрытие наносят исключительно на юбку (боковую поверхность скольжения). Дно поршня работает в камере сгорания и испытывает тепловой контакт, а не контакт трения; там нужно термостойкое защитное покрытие, а не твердосмазочное.

Какой коэффициент трения считается хорошим?

Для непокрытого поршня -0,58–0,69. Для покрытого - желательно не более 0,15–0,16. Оптимальное значение -0,10–0,13, это достигается только полиамидимидными композициями с графитом и MoS₂. Каждый процент снижения трения дает примерно 0,5–1 % экономии топлива и снижение теплообразования на 5–7 °C.

Сколько стоит нанесение антифрикционного покрытия на поршни?

Цена зависит от типа двигателя, объема партии и выбранного состава. Графитовые покрытия - самые дешевые, полиамидимидные с MoS₂ - дороже примерно в 1,5–2 раза. На большой серии разница в цене за единицу минимальна, но эффект от использования полиамидимидной системы окупается ресурсом и снижением отказов.

Есть ли отзывы о покрытиях MODENGY для деталей ДВС?

На производствах MODENGY Для деталей ДВС используется для предотвращения задиров и снижения трения на юбках поршней высокофорсированных двигателей. Покрытие стабильно держит адгезию 5B, коэффициент трения в пределах 0,11–0,14 и ресурс свыше 300 000 циклов. На линиях фасовки масел и сборки ДВС его выбирают благодаря предсказуемости результата и полноте технической поддержки при подборе параметров нанесения.

Заключение

Выбор антифрикционного покрытия для поршней - это баланс между четырьмя ключевыми параметрами: коэффициентом трения, адгезией, несущей способностью и ресурсом. Графитовые и молибденовые системы дают видимый результат и работают в легких и средних режимах. Полиамидимидные композиции с графитом и MoS₂ обеспечивают стабильное и предсказуемое снижение трения на 5–6 раз относительно непокрытой поверхности, что особенно важно в высокофорсированных двигателях и при работе в экстремальных условиях.

Графеновые покрытия остаются перспективным направлением, но пока не имеют достаточного количества проверенных данных для массового внедрения. Главный совет: при выборе покрытия проверьте не только коэффициент трения, но и адгезию, ресурс, термостойкость и требуемую толщину слоя. Уточните режим работы вашего двигателя (нагрузки, обороты, температуры) и посоветуйтесь с производителем или техническим специалистом о подготовке поверхности и процессе нанесения - именно эти операции часто определяют, как долго прослужит покрытие на практике.
