Толщина слоя покрытия и боковой зазор в червячной передаче

Покрытие на рабочих поверхностях червячной пары изменяет их размеры, поэтому его толщину нужно учитывать при назначении и контроле бокового зазора. Слишком толстый слой может уменьшить зазор, повысить риск заедания и нарушить правильное зацепление. Универсального значения толщины покрытия для всех передач нет: его выбирают с учетом геометрии узла и допустимого люфта.

Статья полезна инженерам и специалистам, отвечающим за нанесение покрытий, контроль деталей и комплектацию редукторов. Разберем, как слой влияет на боковой зазор редуктора, почему нельзя буквально переносить нормы для резьбовых соединений на зубчатую передачу и как измерять фактическую толщину покрытия.

Как толщина слоя покрытия влияет на боковой зазор червячной передачи

Боковой зазор - это предусмотренное конструкцией свободное пространство между рабочими поверхностями зубьев.

В червячной передаче он нужен для нормальной сборки и работы пары, в том числе для компенсации теплового расширения колеса при нагреве. В справочных материалах для червячных передач указан типичный рекомендуемый диапазон 0,05-0,1 мм, но он зависит от нагрузки и смазки.

Когда покрытие наносят на рабочие поверхности, оно меняет размеры деталей. Если слой присутствует на одной или обеих сопрягаемых поверхностях, свободное пространство между ними может уменьшиться. Поэтому важно учитывать суммарную толщину системы покрытия, а не только толщину одного нанесенного слоя. Универсально пересчитать толщину покрытия в изменение зазора нельзя: результат зависит от геометрии пары и расположения покрытия.

Когда слой становится причиной изменения люфта

На червячную пару влияет не абстрактная величина «толщина слоя», а изменение геометрии контакта. Если слой выходит за пределы, предусмотренные для конкретной передачи, люфт червячной передачи может стать меньше требуемого. Тогда повышается риск заедания или нарушения правильного зацепления.

Обратная ситуация тоже требует внимания: исходный зазор нельзя просто увеличивать без проверки работы передачи. Боковой зазор закладывают конструктивно, в том числе подбором толщины зубьев или колеса. При сборке его контролируют с учетом параметров конкретного узла.

Почему важна суммарная толщина

Номинал толщины одного слоя не показывает, насколько изменятся размеры обеих деталей после нанесения покрытия. Если обработке подвергают и червяк, и колесо, нужно учитывать оба слоя и их распределение по рабочим поверхностям. Также имеет значение фактическая, а не только заданная в технологической документации толщина: локальная неоднородность может привести к отличиям геометрии в разных точках.

Следовательно, толщину покрытия назначают вместе с допустимым боковым зазором. Сначала определяют, какой зазор требуется передаче, затем проверяют, укладывается ли покрытие в оставшийся размерный допуск.

Зачем червячной передаче нужен боковой зазор

Люфт не обязательно свидетельствует о дефекте.

В червячной передаче боковой зазор предусматривают конструктивно: его получают, например, за счет увеличения межосевого расстояния или уменьшения толщины зуба. Для конкретной пары параметры зазора определяют с учетом конструкции, условий работы и сборки.

Одна из задач зазора - компенсировать изменение размеров при нагреве. В справочном материале по червячным передачам указан диапазон 0,05-0,1 мм как типичный рекомендуемый ориентир. Это не универсальное требование для любого редуктора: выбор зависит от нагрузки и смазки. Поэтому использовать этот диапазон как готовый допуск без проверки документации на узел не следует.

Чем опасен слишком малый зазор

Если покрытие уменьшает зазор ниже значения, предусмотренного для передачи, сопрягаемые поверхности могут взаимодействовать не так, как заложено конструкцией. Среди возможных последствий источники называют риск заедания и потери правильного зацепления. Для оценки недостаточно знать толщину покрытия: ее сопоставляют с фактической геометрией и допустимым зазором.

При этом задача покрытия - не сформировать люфт и не заменить его регулировку. Зазор задают конструкцией и контролируют при сборке, а покрытие рассматривают как дополнительный размерный фактор. Такой подход помогает не смешивать требования к противоизносному слою с требованиями к точности передачи.

Как не перепутать покрытие и зазор

Толщина покрытия сама по себе не говорит, каким станет боковой зазор после сборки. Она описывает слой на поверхности, а зазор относится к собранной паре. Поэтому толщину проверяют отдельно, а результат соотносят с размерами деталей и параметрами узла.

Если на червячной передаче применяют твердосмазочное покрытие, оно должно снижать трение и износ, не выводя геометрию за допустимые пределы. Выбор слоя «чем толще, тем лучше» для такого узла не подходит: при точной геометрии избыточная толщина способна уменьшить зазор и ухудшить работу передачи.

Как учитывать толщину покрытия и требования стандартов

В стандартах для резьбовых изделий зафиксирован общий принцип: покрытие влияет на сопряжение, поэтому его толщину нужно увязывать с допусками и зазорами.

Например, ГОСТ Р ИСО 10683-2020 указывает, что при толщине покрытия t увеличение среднего диаметра составляет 4t. Эта зависимость относится к резьбе и не является формулой расчета бокового зазора червячной передачи.

ГОСТ ISO 4042-2015 также связывает толщину покрытия с риском интерференции резьбовых соединений: для крепежа она не должна превышать одну четвертую часть основного отклонения резьбы. Это требование нельзя напрямую переносить на зубчатые передачи. Для червячной пары нужно руководствоваться ее конструкторской документацией и допусками.

Что можно перенести из норм для резьбы

Переносим не конкретные предельные значения, а принцип размерного учета. Если покрытие меняет размеры сопрягаемых деталей, его толщину включают в оценку посадки и зазора. ГОСТ Р ИСО 10683-2020 и ГОСТ ISO 4042-2015 показывают, почему игнорирование слоя может привести к интерференции, но не задают норму для бокового зазора редуктора.

При проектировании или подготовке технологии следует заранее определить допустимый диапазон толщины покрытия и проверить, сохраняется ли требуемый зазор после обработки деталей. Если покрытие предусмотрено для обеих деталей, рассматривают суммарный эффект на сопряжение. Отдельно проверяют, что выбранный способ нанесения позволяет удерживать слой в согласованном диапазоне.

Почему не подходит одна номинальная цифра

Обозначение толщины покрытия без указания допуска не описывает возможный разброс по поверхности. Кроме того, при измерении результат зависит от метода контроля и условий контакта измерительного прибора с покрытием. Поэтому в документации на процесс важно указывать не только целевую толщину, но и допустимые пределы, а контроль связывать с конкретными требованиями к детали.

Толщина слоев дорожного покрытия и асфальтобетона относится к другой области и не дает оснований для выбора слоя на зубьях червячной передачи. Здесь важны геометрия зубьев, фактический зазор и требования к покрытию именно для деталей редуктора.

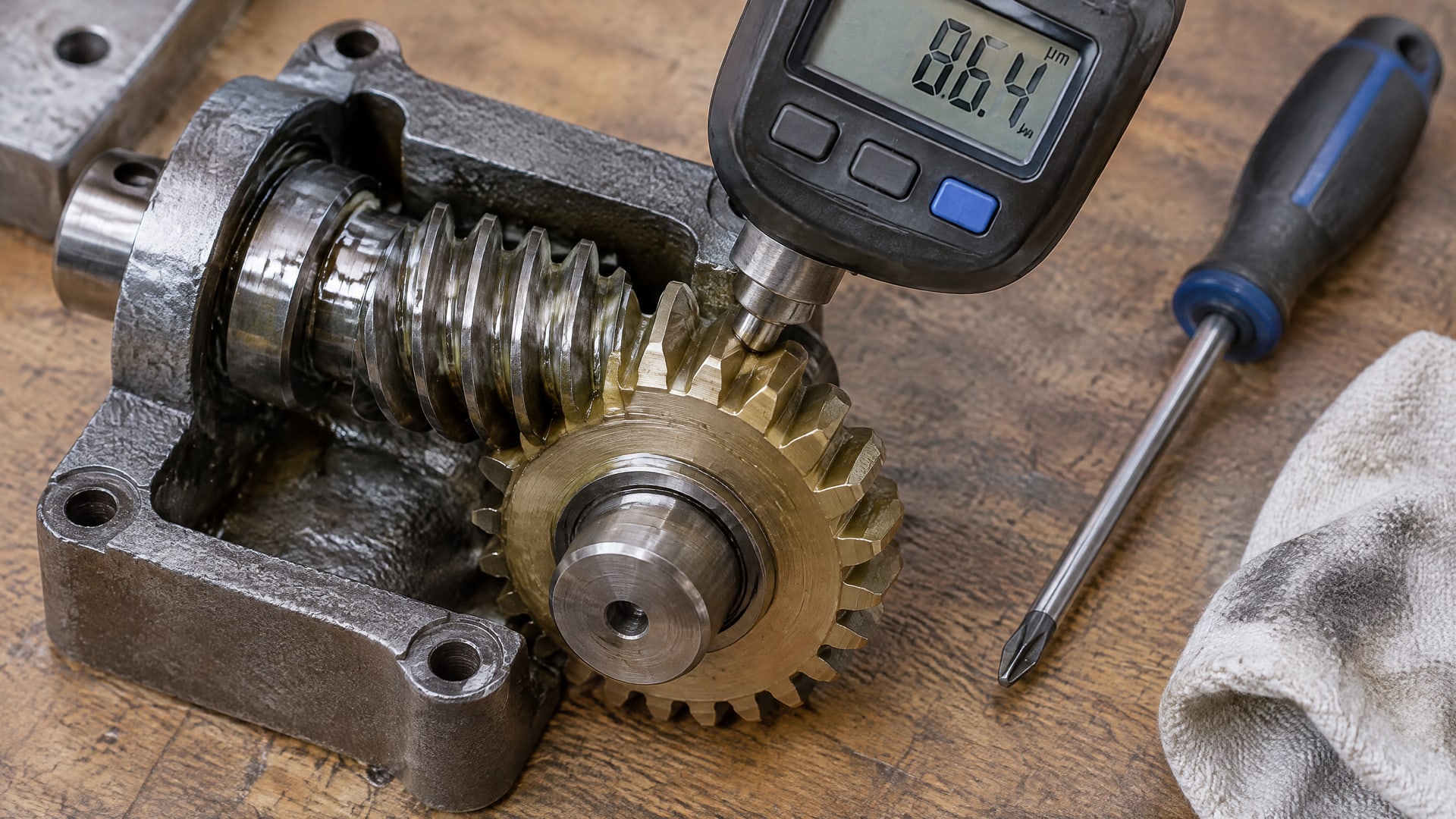

Как измерить толщину сухого слоя покрытия

Измерять покрытие в одной точке недостаточно, если слой может быть неоднородным.

ГОСТ Р ИСО 2360-2021 и ГОСТ Р ИСО 21968-2025 указывают на необходимость оценивать толщину по среднему арифметическому нескольких единичных измерений на заданной области. Для контроля червячной пары это помогает увидеть локальные отличия, которые могут не проявиться при единичном замере.

На результат также влияет зазор между преобразователем и покрытием: при измерении он может восприниматься как дополнительный слой. Поэтому показание прибора нельзя автоматически считать фактической толщиной без учета метода и условий контакта. ГОСТ 31993-2024 (ISO 2808:2019) среди методов контроля покрытий указывает, в частности, ультразвуковой способ; применимость конкретного метода зависит от задачи измерения.

Практический порядок контроля

• Определить участки поверхности, на которых требуется контроль, и зафиксировать их в технологической документации.

• Выполнить несколько измерений в заданной области, а не ограничиваться одной точкой.

• Рассчитать среднее арифметическое полученных значений.

• Сопоставить результат и его разброс с установленными допусками на покрытие.

• Проверить, что требования к слою не нарушают допустимый боковой зазор собранной передачи.

Такой контроль не заменяет проверку геометрии и зазора. Измеритель показывает толщину покрытия в точках замера, но не определяет автоматически, каким окажется люфт после сборки. Итоговые данные сопоставляют с конструкторскими требованиями к деталям и передаче.

Что записывать в документацию

Для воспроизводимого контроля фиксируют примененный метод, измеренные значения и рассчитанное среднее. Если покрывают обе детали червячной пары, результаты ведут по каждой детали отдельно, чтобы оценить суммарное влияние слоев на сопряжение. Это дает инженеру и снабженцу понятную основу для проверки партии и согласования технологического процесса.

Как подобрать твердосмазочное покрытие для передачи

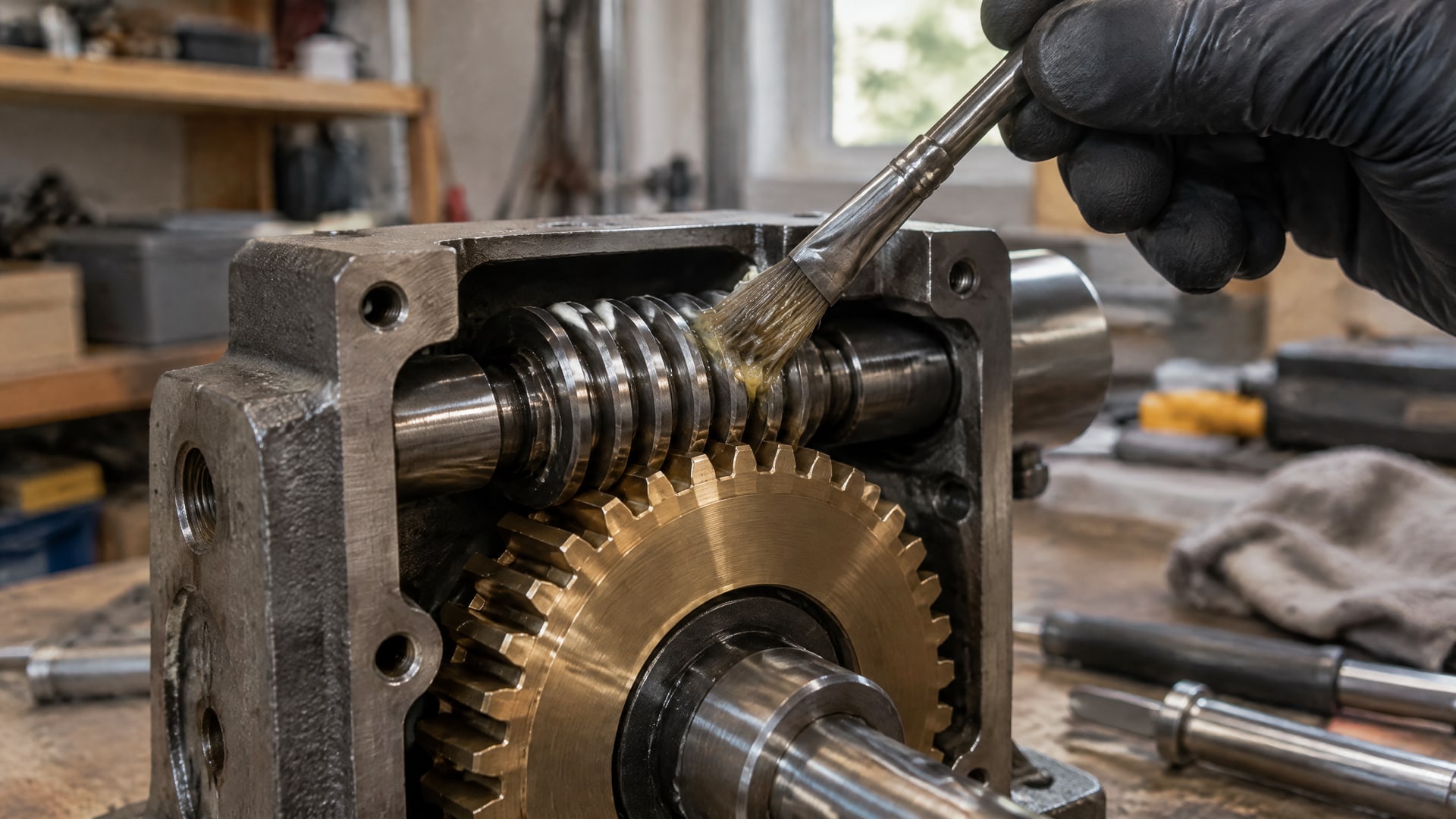

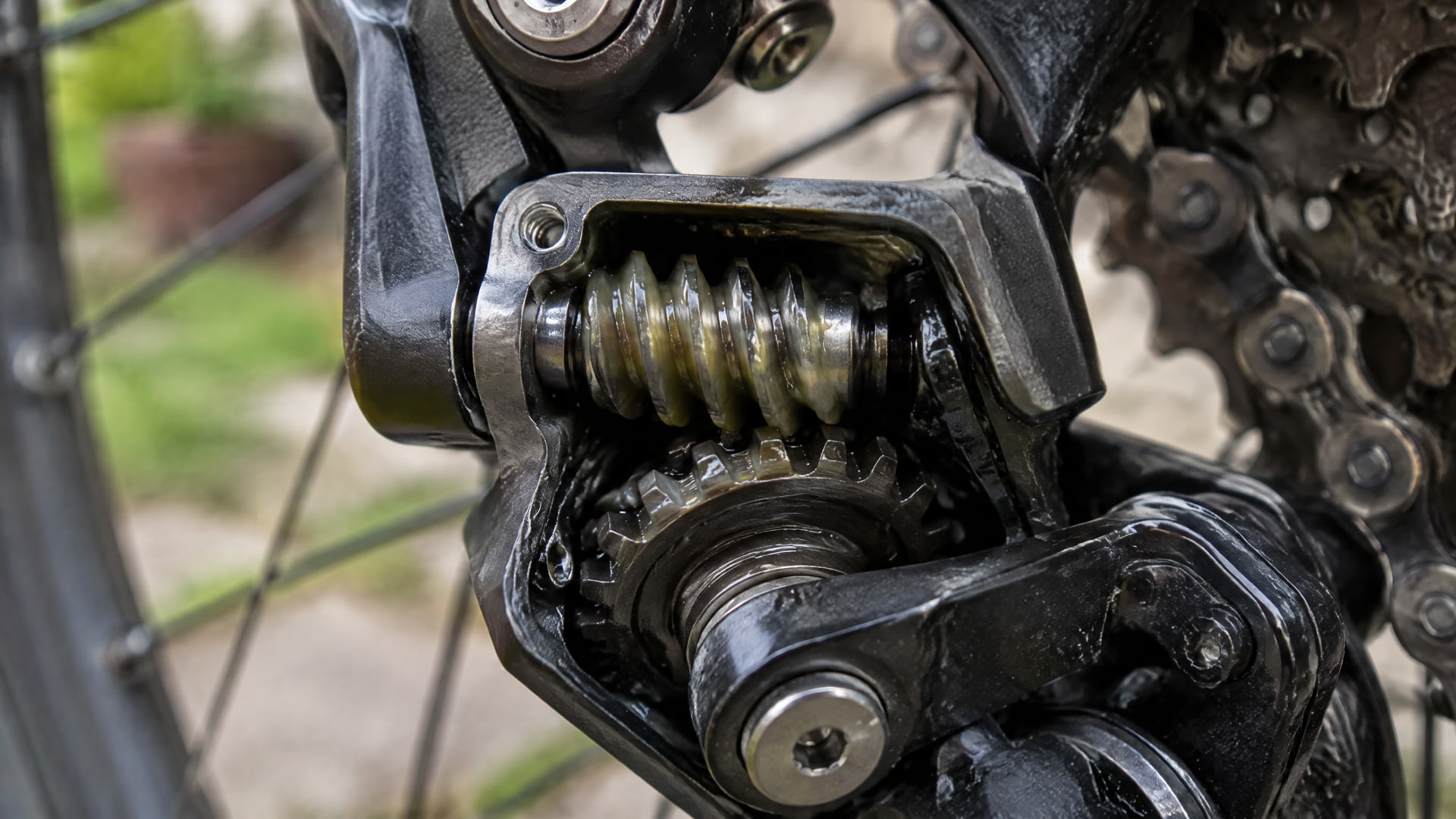

Для червячных передач используют антифрикционные твердосмазочные покрытия, которые после отверждения формируют сухой слой на рабочих поверхностях.

Их применяют для снижения трения и износа, но подбор не сводится к выбору наиболее толстого покрытия. Необходимо одновременно учитывать свойства покрытия, способ нанесения, фактическую толщину и допустимую геометрию зацепления.

Если узел испытывает высокую нагрузку или есть риск фреттинг-коррозии, инженеру важно оценивать весь режим работы, а не только показатель толщины. Холодный пуск и возможное вымывание смазочного материала также могут быть факторами при выборе решения. В таких условиях MODENGY 1001 рассматривают как антифрикционное твердосмазочное покрытие для снижения трения и износа, с учетом требований к боковому зазору.

Как совместить защиту и сохранение зазора

Порядок подбора начинается с требований к передаче. Сначала устанавливают допустимый боковой зазор и определяют, какие рабочие поверхности будут покрыты. Затем задают диапазон толщины, который не нарушает геометрию сопряжения, и подтверждают его измерениями после нанесения и отверждения.

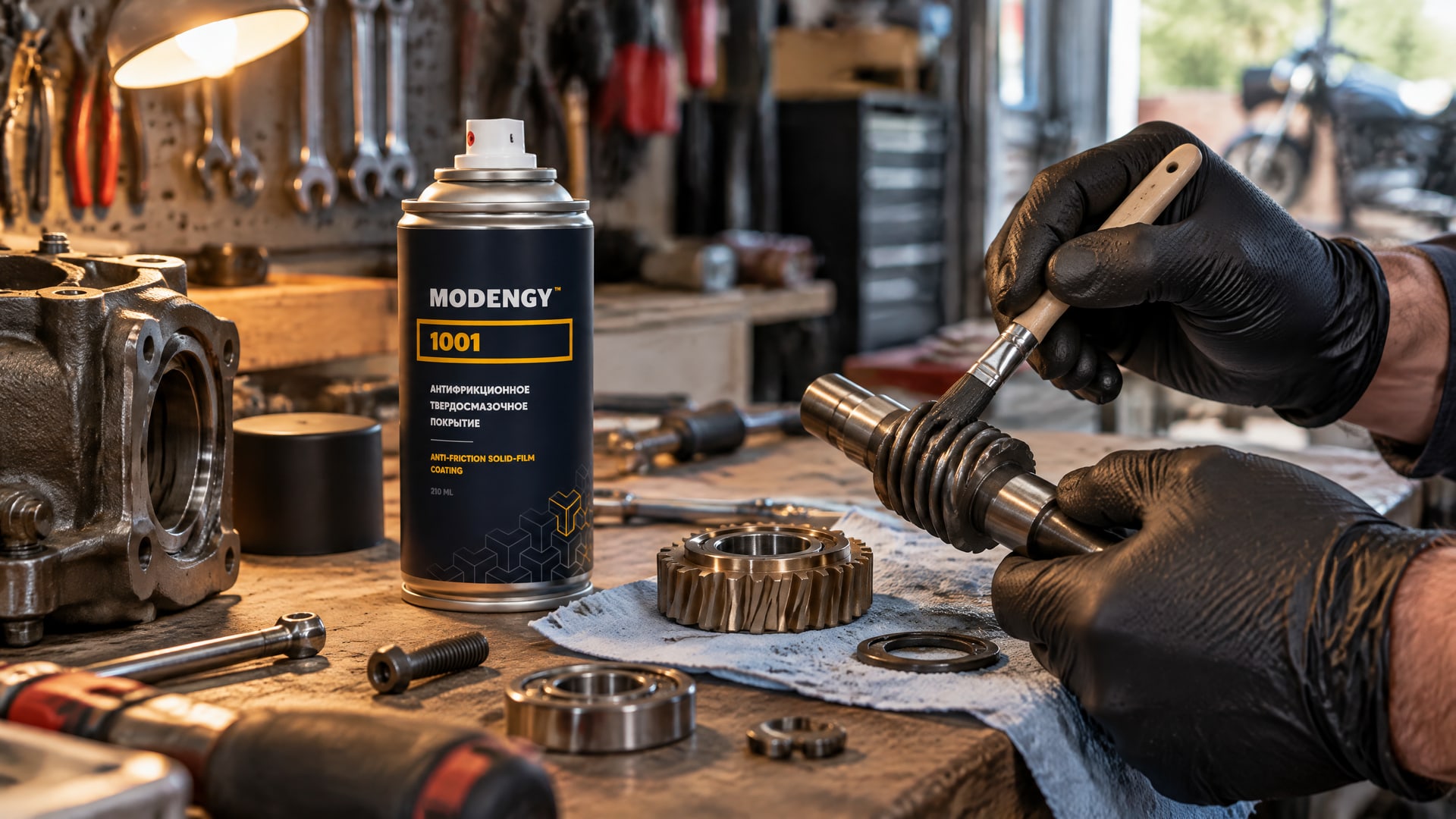

При работе с антифрикционными покрытиями MODENGY важен не только состав, но и согласование толщины с конкретной червячной парой. Покрытие не должно использоваться как способ корректировать люфт: эту задачу решают конструкцией и регулировкой. Если процесс нанесения меняется, фактическую толщину проверяют повторно, поскольку новый результат должен соответствовать допускам деталей и узла.

Для закупщика практический ориентир - наличие понятных требований к покрытию, способу контроля и критериям приемки. В спецификации следует обозначить допустимый диапазон толщины и порядок измерения, а также указать, как подтверждают сохранение требуемого зазора. Это снижает риск ситуации, когда покрытие соответствует собственному номиналу, но не подходит собранной передаче.

Часто задаваемые вопросы

Какова рекомендуемая толщина слоя покрытия для червячной передачи?

Единого значения для всех червячных передач нет. Толщину подбирают с учетом конструкции, поверхности нанесения и допустимого бокового зазора. В справочных материалах типичный рекомендуемый зазор составляет 0,05-0,1 мм, но это не норма толщины покрытия и не универсальный допуск для любого редуктора.

Может ли покрытие увеличить люфт червячной передачи?

Само покрытие меняет геометрию рабочих поверхностей, поэтому его влияние нужно оценивать для конкретной пары. При нанесении на сопрягаемые поверхности слой может уменьшить свободное пространство между ними. Чтобы определить итоговый люфт, толщину покрытия сопоставляют с размерами деталей и проверяют собранную передачу.

Как измерять толщину сухого слоя покрытия?

Выполняют несколько измерений на заданной области и рассчитывают среднее арифметическое. ГОСТ Р ИСО 2360-2021 и ГОСТ Р ИСО 21968-2025 указывают на такой подход. Учитывают метод измерения и зазор между преобразователем и покрытием, поскольку он может повлиять на результат.

Можно ли применять нормы для резьбы к червячной передаче?

Нет, конкретные нормативные значения для резьбовых изделий нельзя напрямую использовать для зубчатой передачи. ГОСТ Р ИСО 10683-2020 и ГОСТ ISO 4042-2015 иллюстрируют общий принцип: покрытие влияет на сопряжение и должно учитываться в допусках. Значения для червячной пары определяют по ее документации.

Заключение

Толщина слоя покрытия влияет на геометрию рабочих поверхностей и может уменьшить боковой зазор червячной передачи. Поэтому слой оценивают вместе с конструктивным люфтом, учитывают суммарную толщину на сопрягаемых деталях и не переносят на передачу напрямую нормы для резьбовых изделий. Типичный справочный диапазон зазора 0,05-0,1 мм служит ориентиром, а не готовым допуском для любого редуктора.

Следующий шаг - сверить требования к зазору с документацией на передачу, задать допустимый диапазон толщины покрытия и определить порядок контроля нескольких точек с расчетом среднего значения. Затем проверяют фактический зазор собранной пары, чтобы подтвердить, что покрытие не нарушило работу узла.
