Толщина слоя антифрикционного покрытия - один из самых переоцениваемых параметров при выборе защиты для узлов трения. Многие закупщики и инженеры ошибочно полагают, что более толстый слой гарантирует больший ресурс и меньший коэффициент трения. На самом деле ресурс узла зависит прежде всего от состава покрытия, условий эксплуатации и совместимости материалов. Сравнение тефлоновых (PTFE) покрытий, усиленных дисульфидом молибдена, и чистых тефлоновых покрытий показывает, что добавление MoS₂ кардинально меняет антифрикционные свойства и долговечность, но толщина слоя при этом остается вторичным фактором. В этой статье разберем, как состав покрытия влияет на трибологические характеристики, какие механизмы износа срабатывают во влажной среде и вакууме, и как правильно выбрать толщину слоя для конкретного применения на пластиковых деталях.
Дисульфид молибдена - слоистый кристаллический материал, который работает как твердая смазка, снижая трение и износ в узлах, где применение жидких смазочных масел ограничено или недопустимо.
Сочетание PTFE и MoS₂ создает синергию: тефлон обеспечивает базовое снижение коэффициента трения и химическую стойкость, а молибденовый дисульфид добавляет твердость, износостойкость и антифрикционность на уровне молекулярного взаимодействия.
В исследованиях на экстремальных условиях зафиксировано, что покрытие MoS₂+PTFE в вакууме показывает коэффициент трения 0,029, в то время как образцы без такого сочетания демонстрируют 0,126 - почти в 4,3 раза хуже. Эта разница определяется не толщиной нанесенного слоя, а микроструктурой и химическим составом. Толстое покрытие из низкокачественного материала будет изнашиваться быстрее, чем тонкий слой оптимального состава.
Содержание MoS₂ в составе покрытия достигает до 5%, но это не означает, что чем больше молибдена, тем лучше результат. Для смазочных материалов рациональная концентрация дисульфида молибдена -0,07–0,15% по массе при размере частиц до 1 мкма. Частицы крупнее 7 мкм демонстрируют значительно худшие характеристики, так как не могут встроиться в микрошероховатость поверхности трения и становятся абразивом, ускоряя износ.
Толщина сухого слоя покрытия - это фактическая толщина нанесенного материала после испарения растворителя и вспомогательных компонентов.
Для антифрикционных покрытий на основе PTFE и MoS₂ оптимальная толщина колеблется в диапазоне 15–50 мкм в зависимости от типа узла трения и нагрузок. Однако емкость и ресурс покрытия определяются не абсолютной толщиной, а ее соотношением с амплитудой микронеровностей поверхности и характером контактного давления.
Измерение толщины слоя покрытия проводят как во время технологического процесса (контроль между слоями многослойного нанесения), так и после завершения покрытия. Для этого применяют толщиномеры электромагнитного или индукционного типа, а также механические приборы. Результат зависит от того, на какой материал подложки наносится покрытие: на стальные и алюминиевые детали толщину легче регулировать и контролировать, чем на пластики, где материал подложки может деформироваться под давлением прибора.
Для узлов трения с пластиками проблема в том, что пластмасса имеет меньший модуль упругости, чем металл. При нанесении покрытия толстым слоем контактные напряжения в паре трения возрастают, и пластик начинает деформироваться или даже терять адгезию с покрытием. Поэтому толщину слоя нужно согласовывать не только с типом узла, но и с прочностью пластической подложки. Практика показывает, что толщины 25–35 мкм для пластиков часто оказываются оптимальными, тогда как на металлических деталях можно наносить слои до 50 мкм без потери адгезии.
Одна из ключевых различий между чистым PTFE и составом с дисульфидом молибдена проявляется при изменении влажности воздуха.
Дисульфид молибдена чувствителен к водяному пару и кислороду. Во влажном воздухе коэффициент трения покрытия с MoS₂ возрастает с 0,029 (в вакууме) до 0,15–0,2, то есть падает эффективность твердой смазки. Соответственно, ресурс узла снижается с нескольких миллионов циклов в сухих условиях до нескольких тысяч циклов при 60–80% относительной влажности.
Чистый PTFE в этих условиях ведет себя более предсказуемо: его коэффициент трения меньше подвержен влияниям влажности, но абсолютные значения выше, чем у комбинации MoS₂+PTFE в сухих условиях. Поэтому выбор между тефлоновым покрытием с молибденовым дисульфидом и без него зависит от того, в какой среде будет работать узел.
Если прибор или машина установлены в помещении с изменяющейся влажностью, нестабильной температурой и нет возможности герметизировать узел, то рекомендуется отдавать предпочтение чистому PTFE или комбинированным составам, где MoS₂ защищен от прямого контакта с влагой дополнительным слоем тефлона. Для узлов трения в вакууме, инертной среде (азот, аргон) или в герметичных редукторах с пластиковыми шестернями и направляющими смело выбирайте MoS₂+PTFE - преимущество будет неоспоримо.
Адгезия - это способность покрытия удерживаться на подложке при механических воздействиях.
Для пластиковых деталей адгезия критична, поскольку полимеры имеют низкую поверхностную энергию и плохо смачиваются большинством жидкостей. Толщина слоя покрытия прямо влияет на адгезию: если слой слишком толстый, он может отслаиваться пластинами; если слишком тонкий, то не обеспечивает защиту от износа.
При нанесении покрытия на пластик необходимо предварительно подготовить поверхность: обезжирить, слегка отшлифовать или обработать плазмой для повышения смачиваемости. Затем наносят праймер или адгезионный слой, который позволяет основному покрытию лучше держаться. Толщина адгезионного слоя обычно 5–10 мкм, основного покрытия (PTFE+MoS₂) -20–30 мкм.

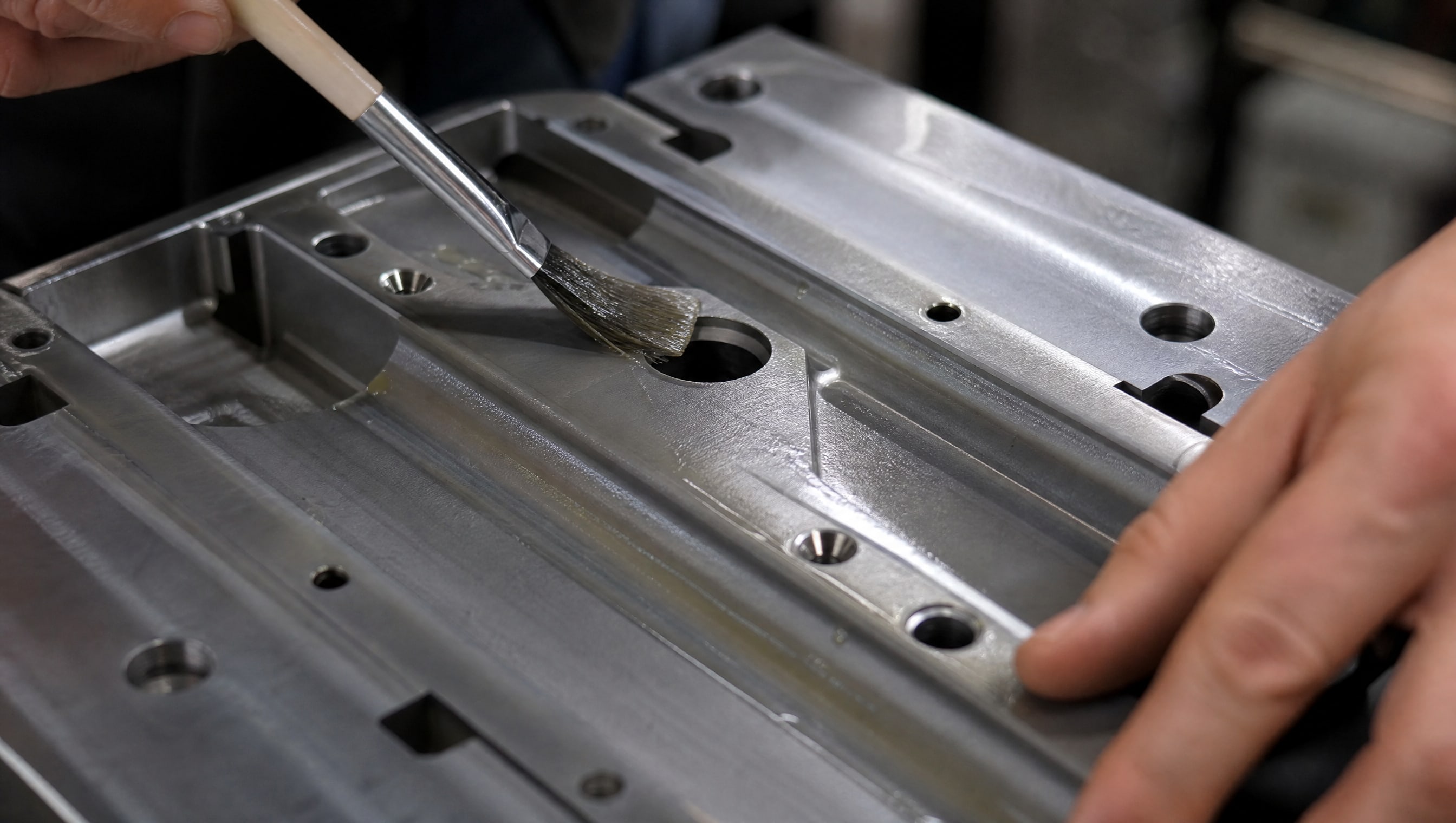

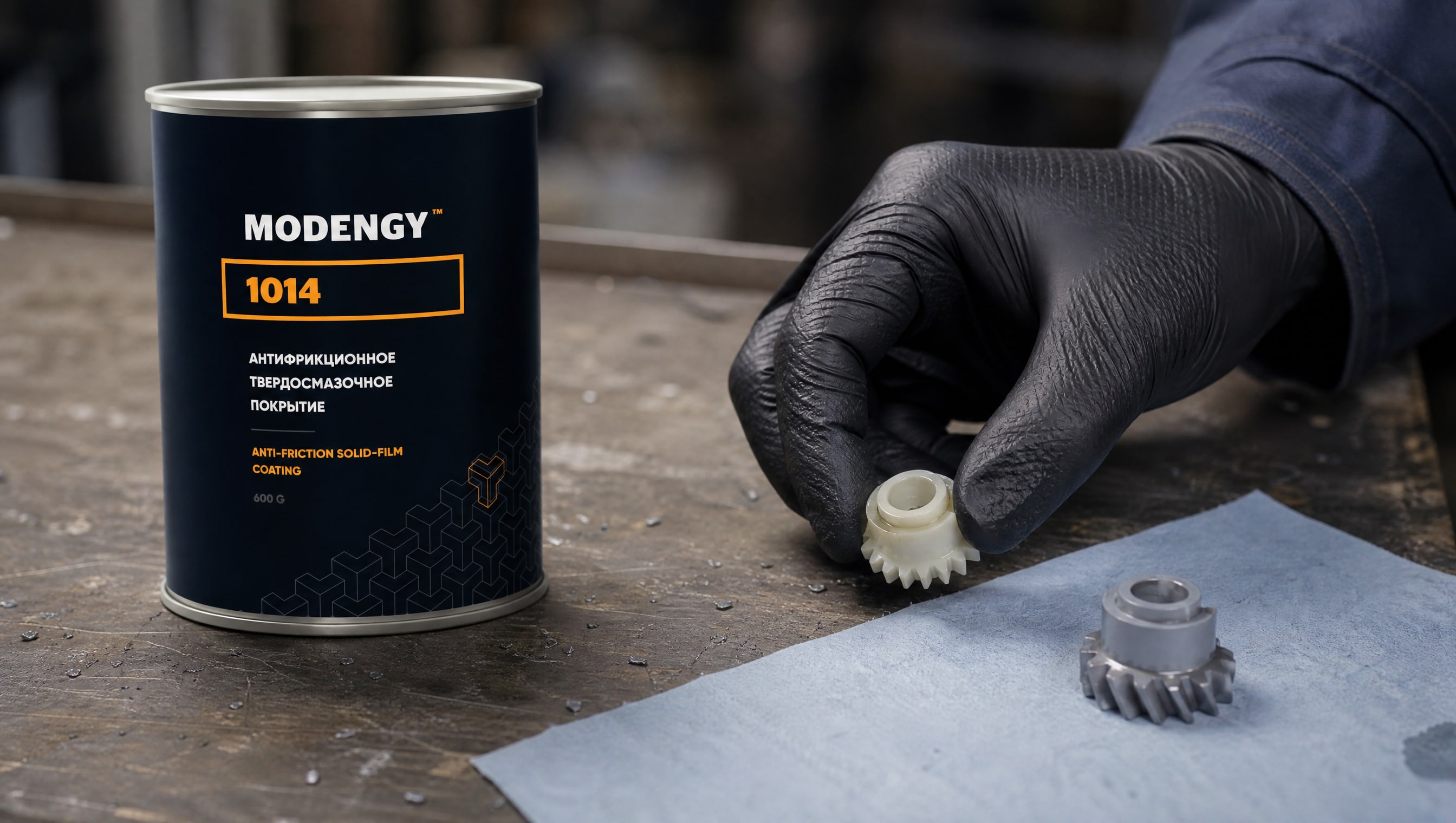

Когда требуется сочетание минимального трения, защиты от коррозии и хорошей адгезии на пластиковых узлах трения, где пара работает по схеме металл–пластик или пластик–пластик, состав покрытия должен быть специально подобран. MODENGY 1014 обеспечивает оптимальное соотношение между тефлоном и дисульфидом молибдена, что гарантирует низкий коэффициент трения, стойкость к вымыванию в воде и химических средах, и надежную адгезию на полимерных подложках.
Практика показывает, что для пластиков толщина 1 слоя покрытия (если наносится однослойный состав) должна быть 20–25 мкм, а для многослойных схем (праймер + основное покрытие) суммарная толщина не превышает 40 мкм. Превышение этого лимита приводит к тому, что покрытие начинает отслаиваться при температурных колебаниях или при циклических нагрузках, так как коэффициент теплового расширения пластика и покрытия различаются.
Ресурс узла трения с антифрикционным покрытием зависит не столько от толщины слоя, сколько от среды работы, нагрузки и скорости скольжения.
В исследованиях экстремальных условий четко показано:

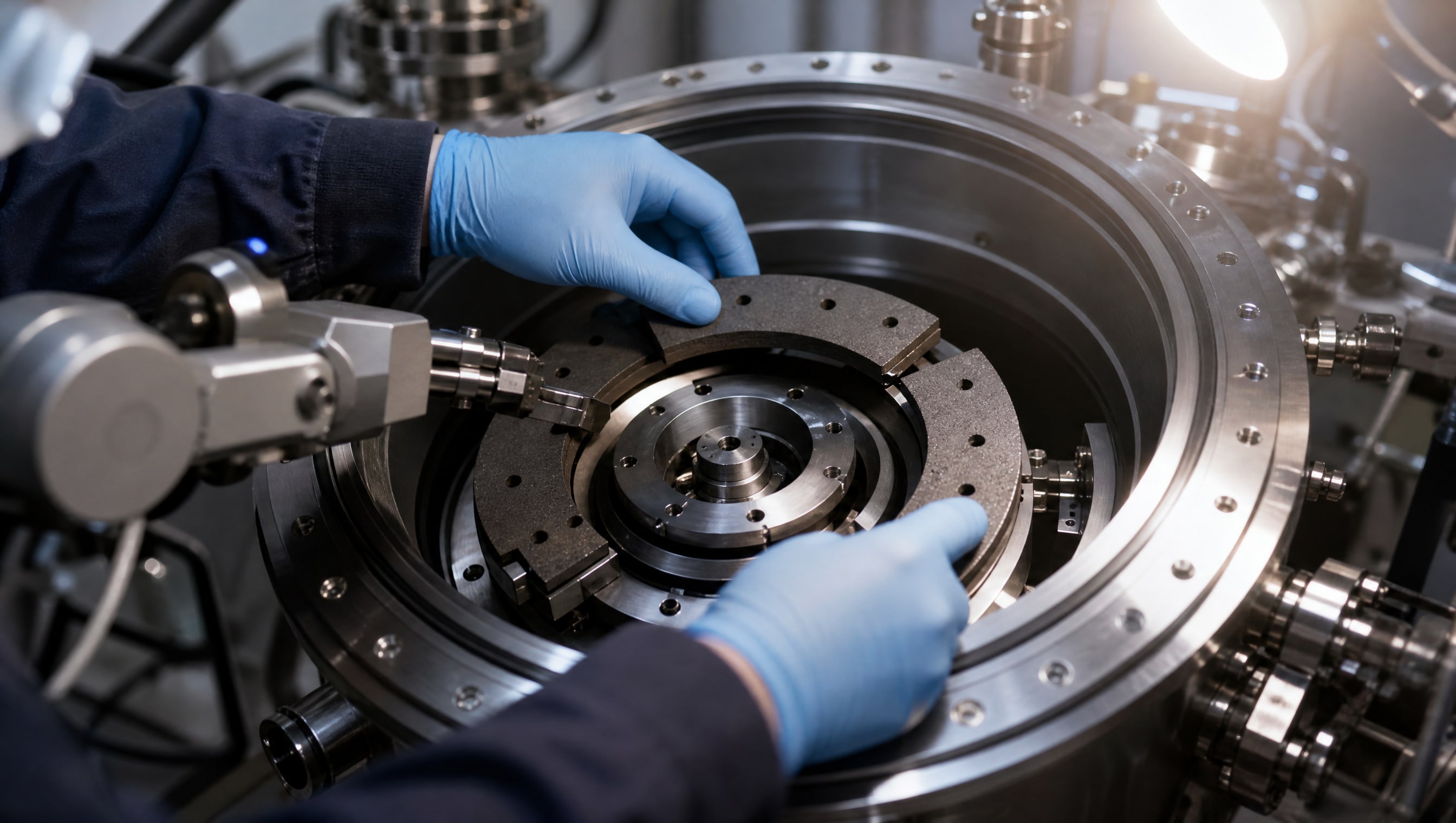

Вакуум, инертная среда (< 0,1 Па, азот, аргон): покрытие MoS₂+PTFE обеспечивает коэффициент трения 0,029 и долговечность несколько миллионов циклов при температурах до 400–500 °C. Толщина слоя в этом диапазоне может варьироваться от 15 до 50 мкм без заметного влияния на ресурс, так как нет окисления и гидролиза.
Сухой воздух (относительная влажность < 40%): эффективность MoS₂ сохраняется хорошо, коэффициент трения остается в пределах 0,05–0,08. Ресурс - до 1–2 миллионов циклов. Толщина 25–35 мкм - оптимальна.
Влажный воздух (60–80% RH): коэффициент трения возрастает до 0,15–0,2, ресурс падает до нескольких тысяч циклов. На этом этапе толщина слоя практически не спасает; нужно либо герметизировать узел, либо применять чистый PTFE, либо добавлять дополнительные защитные слои.
Для узлов трения с пластиками в условиях сухого производства (гальванические цеха, прессовые машины, фасовочное оборудование) оптимальная толщина слоя -25–30 мкм, состав - комбинированный (PTFE+MoS₂). Если же окружающая среда насыщена парами (пищевое производство, санитарные помещения), толщину можно увеличить до 35–40 мкм, но полагаться только на толщину не стоит; нужна многослойная схема нанесения.
При выборе толщины покрытия инженер должен учитывать несколько факторов одновременно:
Контактные напряжения. Если в узле трения высокие локальные давления (точечный контакт, край острого выступа, край зубца шестерни), то толстое покрытие может просто сломаться или начать расслаиваться. В таких случаях предпочтительна толщина 15–20 мкм с высокой твердостью и адгезией, чем 50 мкм мягкого материала.
Амплитуда микронеровностей подложки. Если пластиковая деталь изготовлена грубой обработкой (Ra > 3,2 мкм), то покрытие должно быть толще (30–40 мкм), чтобы сгладить впадины и создать ровную поверхность скольжения. Если подложка отполирована (Ra < 0,8 мкм), то толщина 15–20 мкм уже обеспечивает гладкость.
Температурный диапазон. При циклических изменениях температуры (холод–тепло–холод) толстые покрытия склонны к отслаиванию. Оптимальная толщина в этом случае -20–25 мкм с добавлением пластификаторов в состав.
Совместимость пластика с растворителем. Некоторые полимеры (полиэтилен, полипропилен) могут разбухать от органических растворителей. Если покрытие наносится мокрым способом, нужно минимизировать время воздействия растворителя, что ограничивает толщину наносимого слоя. Для таких случаев применяют сухие покрытия или многослойное нанесение тонких слоев.

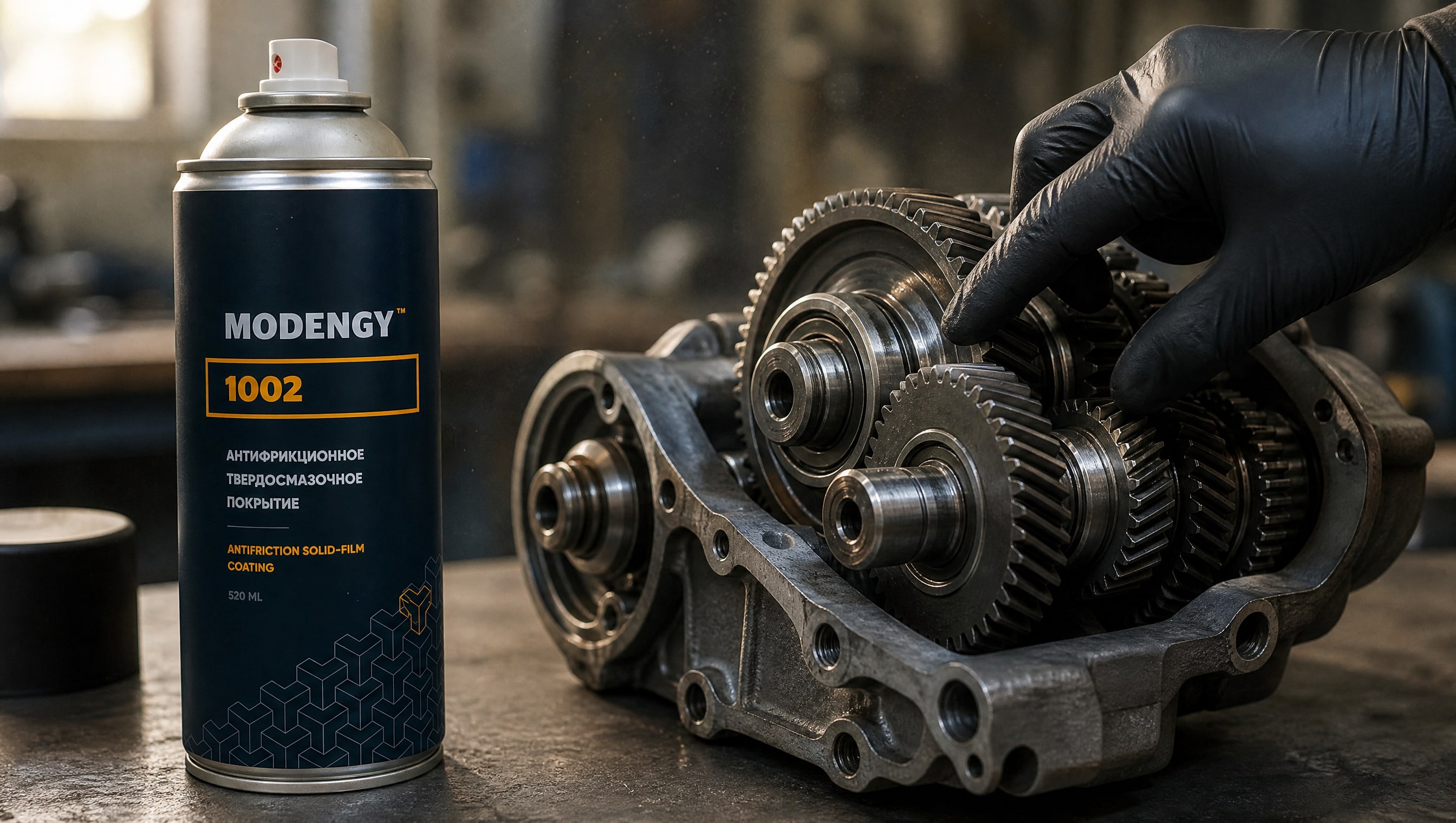

Когда требуется снижение трения и антикоррозионная защита без чрезмерного влияния на габариты детали, решение выбирают между чистым дисульфидом молибдена и комбинированным составом. MODENGY 1002 содержит дисульфид молибдена в оптимальной концентрации и часто применяется для деталей со средними контактными напряжениями, где толщина слоя 15–20 мкм уже дает нужный результат по трению, но требуется дополнительная защита от окисления.
Для антифрикционных покрытий PTFE+MoS₂ стандартная толщина одного слоя колеблется от 20 до 35 мкм. На металлических деталях можно наносить до 50 мкм, на пластиках - не более 35 мкм. Если требуется большая толщина, наносят несколько слоев тонких покрытий с промежуточной сушкой между ними, а не один толстый слой.
Прямого влияния толщины на коэффициент трения нет. Коэффициент зависит от состава (наличие MoS₂, PTFE, добавок), шероховатости поверхности и среды работы. Однако если слой слишком тонкий (< 10 мкм), микронеровности подложки могут прорвать его, и коэффициент трения возрастет.
Для высокоточных измерений используют индукционные или электромагнитные толщиномеры класса точности ±2–5 мкм. При измерении на пластике нужно устанавливать прибор мягко, без давления, так как пластик деформируется. Также применяют оптические методы (микроскопия на срезе) и взвешивание образцов известной площади.
MoS₂ - слоистый материал, слои которого удерживаются слабыми ван-дер-ваальсовыми силами. Водяные молекулы проникают между слоями, разрушают эту слабую связь, и материал начинает крошиться. Кроме того, влага ускоряет окисление молибдена, превращая его в оксиды, которые теряют смазывающую способность.
Адгезия на пластиках рассчитана на толщину 20–30 мкм без дополнительного адгезионного слоя, или до 40 мкм с праймером. При превышении этих пределов увеличивается вероятность отслаивания из-за разницы в коэффициентах теплового расширения.
Толщина слоя покрытия - важный параметр, но не определяющий. Для узлов трения с пластиками оптимальная толщина 25–30 мкм в сочетании с правильным составом (PTFE с дисульфидом молибдена) обеспечивает коэффициент трения 0,05–0,1 в сухих условиях и надежную адгезию. Превышение толщины не гарантирует больший ресурс; наоборот, может привести к отслаиванию и ускоренному износу.
При выборе толщины покрытия согласуйте ее с материалом пластика, контактными нагрузками, влажностью среды и температурным диапазоном работы. Если узел работает во влажной среде, то толщина играет меньшую роль, чем многослойная защита и герметизация. Проведите пилотные испытания на образцах, измерьте толщину сухого слоя толщиномером и оцените адгезию перед запуском серийного производства.
