Твердосмазочное покрытие: сравнение материалов на основе PTFE и дисульфида молибдена для защиты ОПУ автокранов

Открытые передачи узлов поворота (ОПУ) автокранов работают в условиях, где традиционные масла и пластичные смазки теряют эффективность: пыль забивает смазку, влага провоцирует коррозию, высокие контактные нагрузки вызывают задиры. Твердосмазочное покрытие - это тонкий композиционный слой, где твердые смазочные вещества распределены в полимерной матрице, выполняет одновременно смазывающую и защитную функции: снижает трение и износ, а также защищает от химически и коррозионно-агрессивных сред. Два основных класса таких материалов - PTFE и дисульфид молибдена (MoS₂) - работают по разным принципам и подходят для разных режимов ОПУ. Статья помогает инженерам и закупщикам выбрать подходящий материал, опираясь на данные испытаний и практику применения в промышленности.

Что такое антифрикционное твердосмазочное покрытие и как оно работает

Твердосмазочные покрытия отличаются от обычных масел и пластичных смазок тем, что образуют нелипкий слой, который не захватывает пыль и загрязнения.

Такой слой выполняет двойную роль: служит одновременно защитой от коррозии и смазкой под нагрузкой. Для ОПУ автокранов эта особенность критична, потому что открытые передачи постоянно контактируют с атмосферой, а традиционная смазка быстро загрязняется и вымывается дождем.

Толщина такого покрытия составляет обычно до 30 мкм - это достаточно, чтобы защитить поверхность и снизить трение, но недостаточно, чтобы изменить геометрию узла или вызвать натяг при сборке. Полимеризация покрытия происходит при нагреве: типичный режим - +200 °C в течение 40 минут, что позволяет применять его даже на собранных узлах в полевых условиях.

Покрытие преобразует контактную поверхность в сухую смазку: при вращении или скольжении происходит микрослизание слоев твердого смазочного материала относительно друг друга, что генерирует столь же низкое трение, как при смазке маслом, но без жидкой фазы. Именно поэтому такие материалы находят применение не только в ОПУ автокранов, но и в пыльных цехах, на морском оборудовании и в системах с высокой вибрацией.

PTFE-покрытия: когда нужна антиадгезионность и минимальное трение

Поликтерафторэтилен (PTFE) известен своей исключительно низкой поверхностной энергией: ничто не липнет к нему, и сам он почти не прилипает к другим материалам.

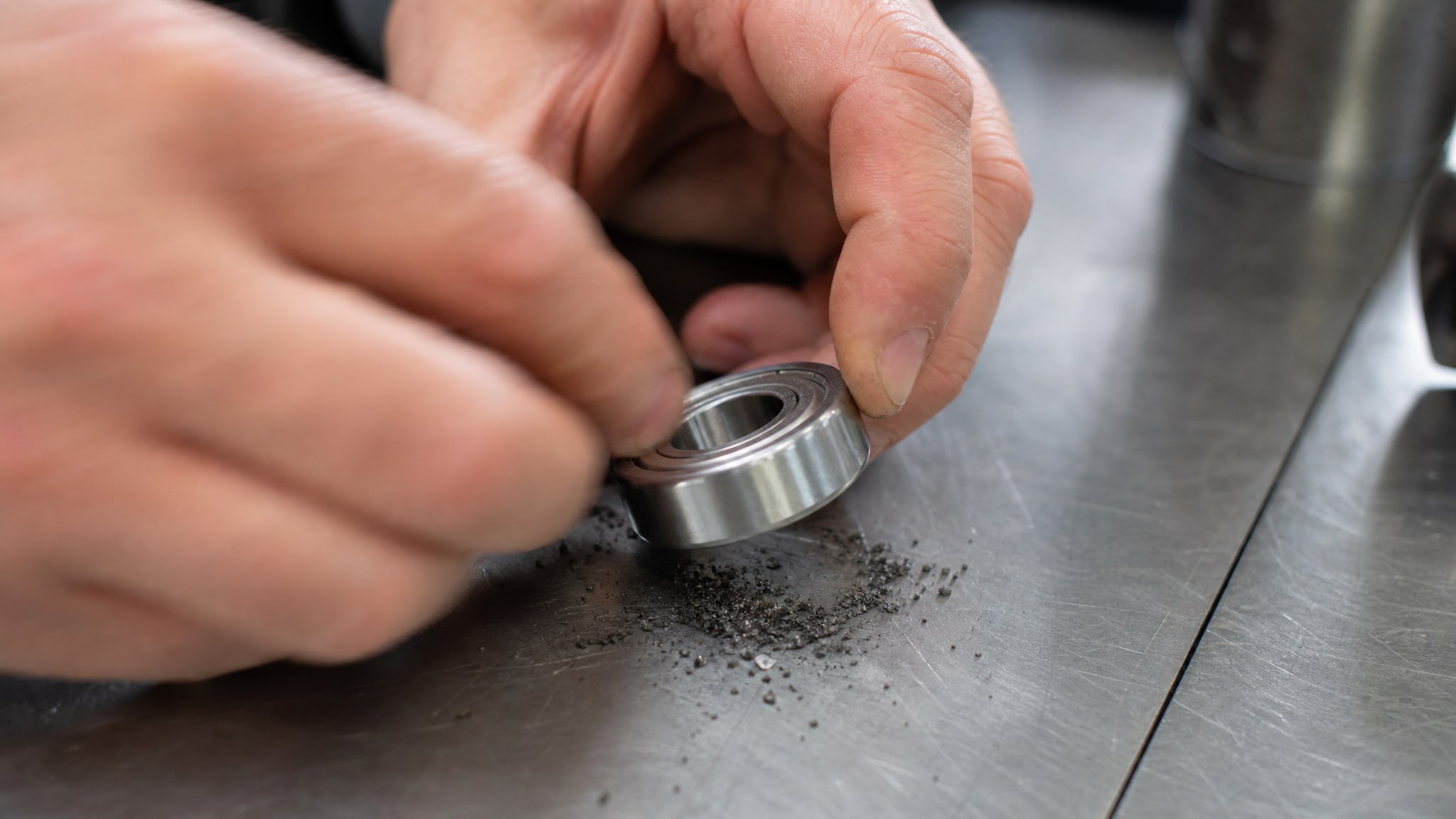

В контексте твердосмазочного покрытия это означает, что абразивная пыль, которая должна была бы спекаться с обычной смазкой и образовывать твердый нарост, просто скатывается или уносится вращением.

Для применения в ОПУ PTFE-покрытия рекомендуют, когда главная задача - предотвратить налипание пыли и обеспечить плавное скольжение при относительно умеренных нагрузках. Типичный диапазон рабочих температур PTFE-содержащего покрытия составляет от –75 до +255 °C, что охватывает сезонные колебания и нагрев от трения.

Однако PTFE имеет важное ограничение: под очень высокими контактными нагрузками (свыше 2500–3000 МПа) слой PTFE начинает деформироваться или истираться быстрее, чем дисульфид молибдена. Для открытых зубчатых передач с высокой периферийной скоростью и большим крутящим моментом, где контактные напряжения могут достигать пиковых значений, PTFE является хорошей защитой от коррозии и липкости, но не оптимальным выбором с точки зрения долговечности покрытия.

Дисульфид молибдена: высокие нагрузки, противозадирная стойкость

Дисульфид молибдена (MoS₂) - это неорганический минерал, структурно похожий на графит: его кристаллическая решетка позволяет ему скользить под нагрузкой, выделяя смазывающий слой.

Главное отличие от PTFE: MoS₂ сохраняет смазывающие свойства при намного более высоких контактных давлениях.

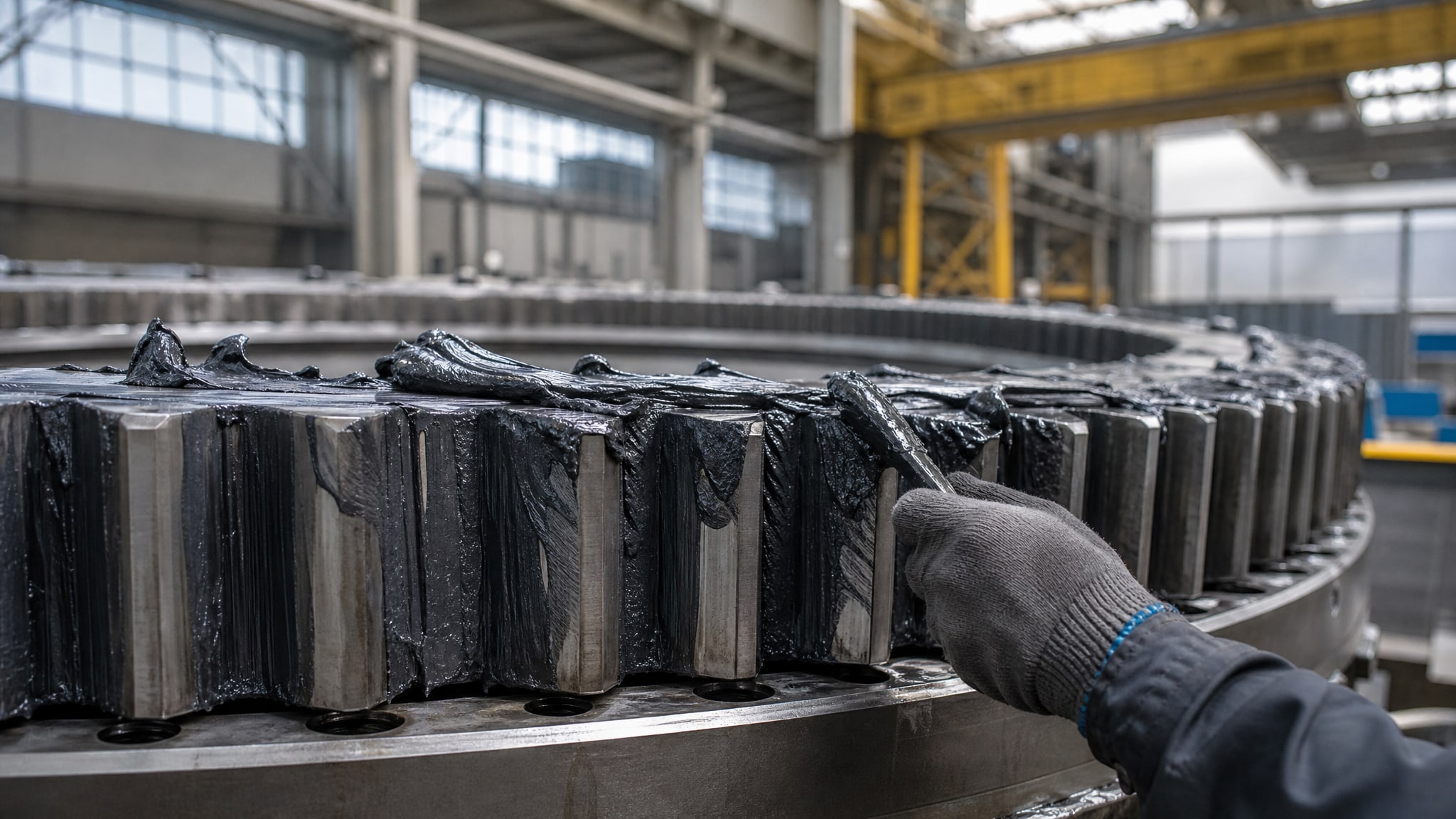

Испытания по методу SRV показывают, что покрытие на основе MoS₂ + графит обеспечивает несущую способность до 2500 МПа и выше. Для ОПУ автокранов, где контактные напряжения в зубьях передачи могут достигать 1500–2000 МПа в зависимости от грузоподъемности, такой запас критичен. Характерный диапазон рабочих температур MoS₂-покрытия: от –180 до +440 °C, что значительно шире, чем у PTFE, и включает экстремальные ситуации (холодный пуск в арктических условиях, нагрев от интенсивной работы).

Кроме того, MoS₂ обладает выраженными противозадирными свойствами: при прерывистом контакте, фреттинге или внезапных перегрузках слой MoS₂ переходит в состояние высокого трения, которое предотвращает сваривание поверхностей. Это особенно важно для ОПУ, которые периодически получают импульсные нагрузки при поворотах с грузом.

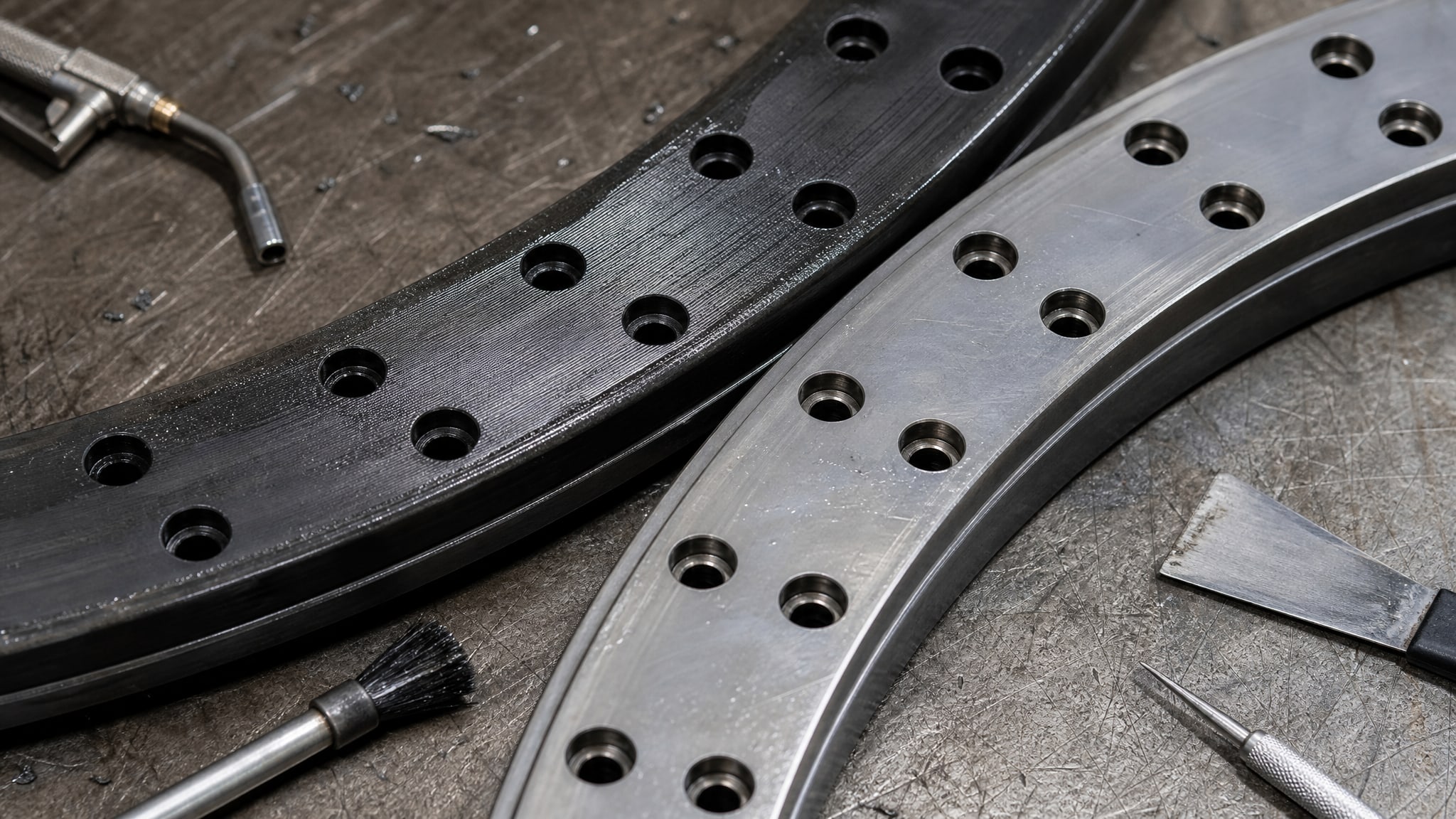

Сравнение материалов в применении к ОПУ автокранов

Характеристика	PTFE-покрытие	MoS₂-покрытие
Рекомендуемые условия	Средние нагрузки, пыль, налипание абразива	Высокие нагрузки, фреттинг, экстремальные температуры
Несущая способность (SRV)	2700 МПа (в комбинации с MoS₂)	2500 МПа (с графитом) и выше
Коэффициент трения	0,05–0,15 (минимальный)	0,15–0,30 (повышается под нагрузкой)
Рабочий диапазон температур	–75…+255 °C	–180…+440 °C
Антиадгезионность	Высокая (ничто не прилипает)	Средняя
Коррозионная стойкость (DIN EN ISO 9227)	672 часа в соляном тумане	Сопоставима
Толщина слоя	До 30 мкм	До 30 мкм
Совместимость с дополнительной смазкой	Хорошая; совместное применение снижает трение в 3–4 раза	Хорошая
Время отверждения	40 минут при +200 °C	15 минут при комнатной температуре

Таблица показывает, что выбор между PTFE и MoS₂ зависит от условий эксплуатации конкретного ОПУ. Если кран используется на загрязненном участке с повышенной влажностью, и основной риск - налипание пыли и фреттинг под циклической нагрузкой, PTFE-покрытие обеспечивает быстрое отверждение и надежную защиту от коррозии. Если ОПУ несет максимальные грузы при высокой окружной скорости, и необходимо противостоять пиковым контактным давлениям, MoS₂ окажется более долговечным.

Защита от коррозии и влаги в условиях открытых передач

Коррозия в ОПУ развивается в двух сценариях: поверхностная ржавчина на боках зубьев и подповерхностная коррозия в местах фреттинга (микроскопических колебаний под нагрузкой).

Оба процесса ускоряются влагой и солью.

Покрытия на основе PTFE + MoS₂ демонстрируют защиту не менее 672 часов по DIN EN ISO 9227 (испытание в соляном тумане), что эквивалентно нескольким сезонам работы на берегу. Механизм защиты двойной: твердый слой полностью блокирует прямой контакт метала с влагой и кислородом, а химическая инертность PTFE и MoS₂ предотвращает взаимодействие слоя с коррозионно-агрессивными веществами.

Для ОПУ, которые работают в прибрежной зоне или в условиях постоянной влажности, твердосмазочное покрытие часто оказывается единственным практичным решением: масло быстро вымывается при мойке оборудования, пластичная смазка высыхает и теряет связность, а покрытие остается на месте, не требуя переподсмазки.

Когда покрытие достаточно, а когда нужна дополнительная смазка

Один из важных вопросов, который задают инженеры: полностью ли твердосмазочное покрытие заменяет традиционную смазку, или оно работает только как дополнение?

Ответ зависит от конкретной работы ОПУ. В пыльных условиях, когда основная проблема - загрязнение и налипание абразива, покрытие может быть достаточно, если нагрузки умеренные. Однако в режиме высокой нагрузки рекомендуется рассмотреть совместное применение: тонкое покрытие служит антиадгезионным барьером и коррозионной защитой, а под ним или периодически наносимая пластичная смазка обеспечивает дополнительную несущую способность.

Данные показывают, что при совместном использовании покрытия и смазки коэффициент трения может снизиться в 3–4 раза по сравнению с применением только масла. Это означает меньше нагрева, медленнее износ, ниже шум и вибрация. На практике в цехах применяется такая схема: сначала наносят твердосмазочное покрытие (один раз или при профилактике), а затем периодически добавляют пластичную смазку в минимальном количестве, достаточном для «подпитки» контакта без излишних загрязнений.

Особенности монтажа и обслуживания покрытий

Подготовка поверхности перед нанесением твердосмазочного покрытия критична для долговечности.

Поверхность должна быть обезжирена и немного шероховата (чтобы обеспечить адгезию слоя); глубокие ржавые наросты необходимо удалить абразивной обработкой. Для ОПУ автокранов часто требуется частичная разборка узла или локальная обработка открытого сектора передачи.

Нанесение осуществляется распылением из аэрозольного баллончика или окраской кистью. Типичный расход -55 г/м², что соответствует пленке толщиной около 30 мкм. Полимеризация происходит в духовке (электроприводное оборудование в сервисе) при температуре +200 °C и времени выдержки 40 минут для PTFE-содержащих составов. Некоторые MoS₂-покрытия полимеризуются быстрее - за 15 минут при комнатной температуре, что упрощает полевой монтаж.

После отверждения слой практически не требует обслуживания: он не высыхает, не липнет, не требует переподсмазки в течение многих месяцев. Однако если покрытие частично механически повреждено (скол, трещина), рекомендуется локально восстановить защиту, нанеся свежий слой на поврежденный участок.

Часто задаваемые вопросы

Чем отличается PTFE от дисульфида молибдена в составе твердосмазочного покрытия?

PTFE - это полимер с минимальной адгезией (ничто не прилипает), обеспечивает низкое трение и защиту от налипания пыли. MoS₂ - неорганический минерал, сохраняет смазывающие свойства при очень высоких давлениях и предотвращает задиры. PTFE выбирают для защиты от загрязнения; MoS₂ - для предотвращения износа и задиров под нагрузкой.

Полностью ли твердосмазочное покрытие заменяет смазку в ОПУ?

Нет. Покрытие выполняет роль защитного и антифрикционного слоя, но не обеспечивает всю смазочную функцию узла. В пыльных условиях оно может быть достаточно, но при высоких нагрузках рекомендуется совместное применение с пластичной смазкой, которое дополнительно снижает трение в 3–4 раза.

Как часто нужно переподсмазывать ОПУ, если на нем есть твердосмазочное покрытие?

После нанесения покрытия и его полимеризации переподсмазка обычно не требуется в течение многих месяцев. Если используется совместная схема (покрытие + пластичная смазка), смазку добавляют по мере необходимости, опираясь на визуальный контроль и график ТО кран-балки.

Какая толщина слоя оптимальна?

Типичная толщина твердосмазочного покрытия составляет до 30 мкм, что достаточно для защиты и смазки, но не меняет геометрию узла и зазоры. Увеличение толщины сверх нормы не улучшает защиту, а может привести к нарушению посадок и затруднить сборку.

Могу ли я наносить твердосмазочное покрытие на уже собранный ОПУ?

Да, большинство современных твердосмазочных покрытий разработаны для нанесения на собранные узлы. Однако требуется доступ к поверхности (обычно требуется снять защитный кожух или щиток) и соблюдение режима полимеризации: для материалов, требующих нагрева, понадобится локальный источник тепла (портативная печь или тепловентилятор).

Заключение

Выбор между PTFE- и MoS₂-покрытиями для защиты ОПУ автокранов зависит от приоритизации рисков: если главная угроза - загрязнение и коррозия в пыльной влажной среде, предпочтите PTFE-материалы с их исключительной антиадгезионностью и скоростью отверждения. Если ОПУ несет максимальные грузы и подвергается интенсивным циклическим нагрузкам с высокими контактными давлениями, выбирайте MoS₂-покрытия, обеспечивающие несущую способность до 2500–2700 МПа и противозадирную защиту в расширенном температурном диапазоне.

Практический совет: перед закупкой образцов проведите аудит ваших ОПУ - выясните типичные нагрузки, климатические условия и режим работы (постоянная нагрузка vs. циклическая, холодный пуск vs. стабильные температуры). Затем заказите образцы двух материалов для испытания на пилотном узле в течение одного-двух месяцев. Реальные данные из вашего производства окажут решающее влияние на окончательный выбор.
