Нет - прокачать густую консистентную смазку медицинским шприцом практически невозможно. Медицинский шприц (объем 5–20 мл) не рассчитан на давление, необходимое для смещения плотной массы, и не обладает достаточной герметичностью. Ключевой фактор - вязкость базового масла: она определяет внутреннее трение смазки и напрямую влияет на минимальное давление, требуемое для ее подачи. Статья разбирает, какие параметры делают смазку непригодной для медицинского инструмента, какие требования предъявляются к специализированным шприцам, и как правильно работать с загустевшей смазкой.
Для технических специалистов и снабженцев важно понимать разницу между вязкостью базового масла смазки и ее практической прокачиваемостью: это определяет правильный выбор инструмента и способ решения при отказе подачи смазки.
Медицинские шприцы рассчитаны на вязкие жидкости (масла, растворы), но не на консистентные смазки.
Основные ограничения:
Недостаточное рабочее давление. Медицинский шприц при ручном сжатии поршня развивает давление около 10–20 бар. Для смещения смазки NLGI 2 требуется минимум 200 бар, а часто 400–600 бар в зависимости от вязкости базового масла и температуры. Разница в 20–60 раз делает попытку прокачивания смазки неэффективной.
Слабая герметичность. Медицинские шприцы не предусматривают плотную посадку поршня в цилиндре на высоких давлениях. Спустя несколько нажатий начинается подтекание, и давление, развиваемое поршнем, резко падает. Консистентная смазка, требующая 200+ бар, останавливается в стволе.
Неправильная форма корпуса. Медицинский шприц имеет прямой цилиндр малого диаметра (3–5 мм). Пенетрация густой смазки требует прохода через узкий канал, что усиливает требование к давлению в два-три раза.
Отсутствие рычажного механизма. Специализированные плунжерные шприцы используют рычаг, который преобразует небольшое ручное усилие в высокое давление через систему рычагов (эффект многократного увеличения силы). Медицинский шприц работает только за счет давления поршня на площадь сечения цилиндра, что дает минимальное усиление.
Если в медицинском шприце пытаться набрать смазку NLGI 2 или NLGI 3, поршень застопорится после первых миллиметров вытягивания либо не будет надавливаться на смазку с нужной силой.
Вязкость базового масла в смазке - это один из главных факторов, определяющих, может ли смазка вообще прокачиваться.
Это не то же самое, что общая консистентность смазки, обозначаемая классом NLGI.
Что такое вязкость базового масла. Вязкость базового масла измеряется в кинематических единицах (мм²/с или сСт) при температуре 40 °C по стандарту ГОСТ 33. Например, масло SAE 10W-40 имеет кинематическую вязкость около 76 мм²/с при 40 °C. Это значение показывает, насколько медленно молекулы масла скользят друг относительно друга.
В смазке базовое масло - это жидкая основа, в которую добавлены загустители (полиуретан, литий, кальций и т.д.). Вязкость базового масла определяет начальное трение между молекулами, а загуститель создает дополнительную матрицу, которая удерживает масло в жидком виде.
Как вязкость базового масла влияет на прокачивание. Чем выше вязкость базового масла в смазке, тем выше сдвиговая вязкость всей системы, и тем выше давление, необходимое для ее смещения. Смазка на базе масла с вязкостью 32 мм²/с (тонкое масло) будет прокачиваться легче, чем смазка на базе масла с вязкостью 220 мм²/с (тяжелое масло), при одном и том же классе NLGI.
Индекс вязкости базового масла (способность масла сохранять вязкость при нагреве) также критичен. Масла с высоким индексом вязкости остаются жидкими при высоких температурах, а смазки на их основе становятся более прокачиваемыми при нагреве. Масла с низким индексом вязкости быстро загустевают при похолодании, что усложняет работу шприца в зимних условиях.
Практический пример: Смазка NLGI 2 на базе масла вязкостью 32 мм²/с при 40 °C прокачивается плунжерным шприцем при давлении около 200 бар. Та же смазка NLGI 2, но на базе масла вязкостью 220 мм²/с, требует 400–500 бар. Это объясняет, почему выбор базового масла критичен при разработке смазок для критичных применений, где требуется надежная автоматическая подача.
Прокачиваемость смазки зависит не только от вязкости базового масла, но и от целого набора свойств:
| Параметр | Типичное значение | Влияние на прокачиваемость |
|---|---|---|
| Вязкость базового масла при 40 °C | 32–220 мм²/с | Чем выше, тем выше требуемое давление; линейная зависимость |
| Класс NLGI | 0–3 (и выше) | NLGI 0 (жидкое) прокачивается при 50–100 бар; NLGI 2 (густое) требует 200–400 бар; NLGI 3+ требует свыше 500 бар |
| Пенетрация при 25 °C | 60–320 мм (обратная вязкость) | Ниже пенетрация (60 мм) - выше требуемое давление; обратно пропорционально |
| Температура окружающей среды | -20 ... +50 °C | При понижении на 10 °C вязкость смазки возрастает в 1.5–2 раза; при -20 °C смазка может стать непрокачиваемой даже сильным шприцем |
| Индекс вязкости базового масла | 95–160 (у минеральных масел) | Высокий индекс (140+) означает, что вязкость меньше растет при охлаждении; улучшает прокачиваемость в холоде |
| Содержание загустителя | 8–15 % (типично) | Чем больше загустителя, тем гуще смазка и выше требуемое давление; прямая зависимость |
| Тип загустителя | Литий, полиуретан, кальций, кремний | Полиуретановые смазки более эластичны и лучше прокачиваются; литиевые плотнее и требуют выше давления |
Инженер, выбирающий смазку для автоматической системы подачи, должен проверить технический лист (TDS) на предмет вязкости базового масла при 40 °C и индекса вязкости. Если вязкость выше 100 мм²/с и индекс ниже 110, смазка будет плохо прокачиваться при температурах ниже +5 °C.

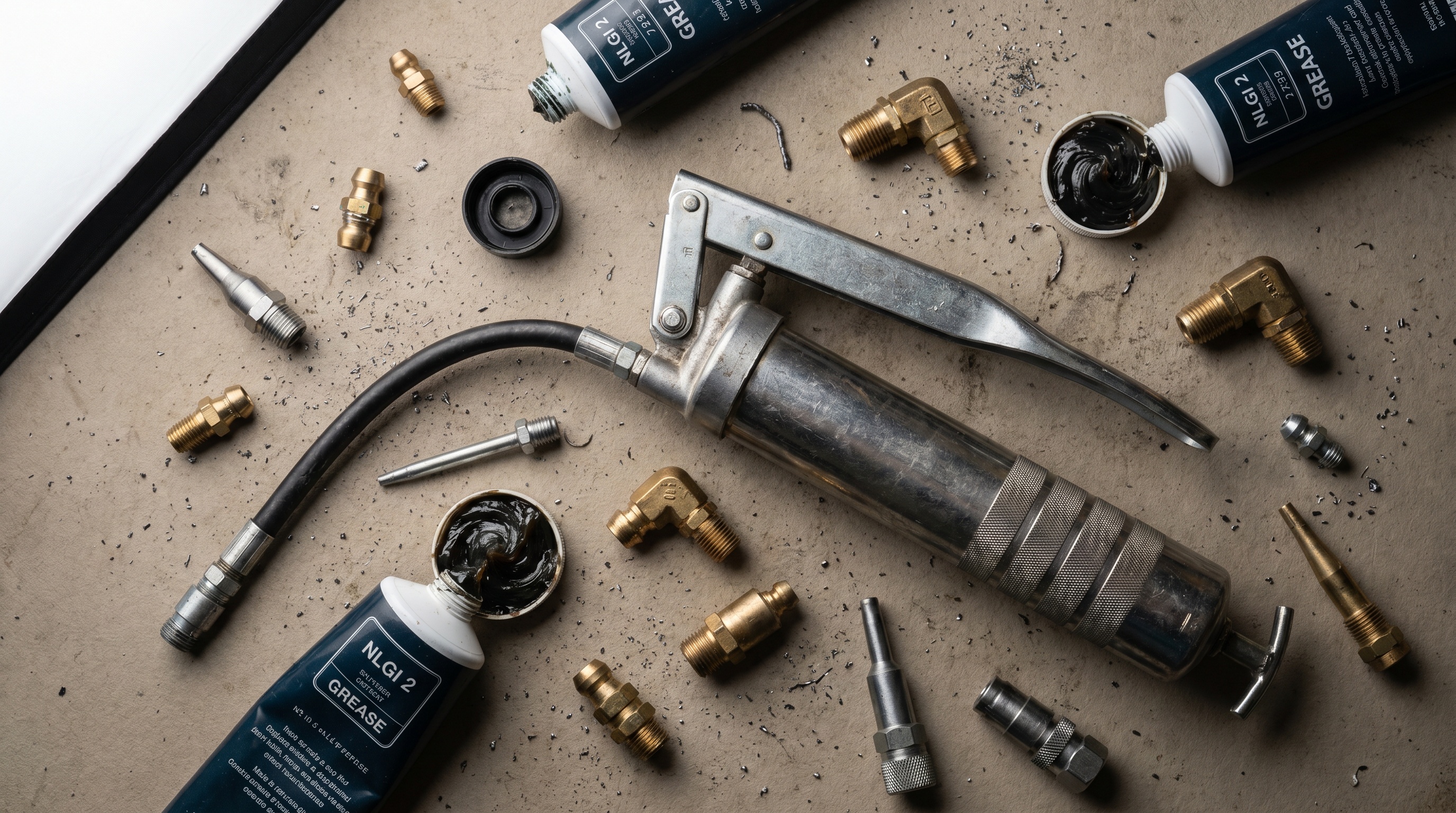

Специализированные шприцы решают проблему недостаточного давления за счет рычажного механизма и герметичной конструкции.
Вот что отличает их от медицинских инструментов:
Рабочее давление. Профессиональные плунжерные шприцы развивают давление до 70 МПа (700 кгс/см²), что соответствует 700 бар. Это достаточно для смещения смазок NLGI 2 при температуре до -10 °C и смазок NLGI 1 при температуре до -20 °C.
Рычажный механизм. Шприц имеет две ручки-рычага, которые сходятся, нажимая на поршень. Плечо рычага обычно 10–15 см, а эффективное плечо нажатия -2–3 см. Это дает механическое усиление в 5–7 раз, позволяя оператору прилагать усилие 20–30 кг, чтобы развить в цилиндре давление 200–500 бар.
Герметичность. Цилиндр имеет закаленное стальное покрытие, а поршень - резиновые манжеты, которые плотно прилегают к стенкам. При давлении 200+ бар герметичность сохраняется на протяжении 100–200 нажатий.
Объем и конструкция. Типовой объем бака -400–500 см³ (достаточно для смазки нескольких десятков узлов за одну заправку). Диаметр ствола -10–15 мм, что позволяет без затруднений набирать смазку NLGI 2 при комнатной температуре.
Стандартизация. Многие производители шприцев следуют стандартам ISO 6308 (для максимального рабочего давления) и DIN 1695 (для конструкции рычагов).
При выборе шприца рекомендуется проверить максимальное рабочее давление в паспорте; оно должно быть не менее 400 бар для надежной работы со смазками NLGI 1–2 в диапазоне температур от -5 до +30 °C.
Даже правильно выбранный шприц требует грамотной подготовки и техники нанесения смазки.
Вот основные этапы:
Заправка шприца и удаление воздуха. 1. Откройте цилиндр, опустив его на 50 мм в контейнер со смазкой. 2. Медленно, без рывков, тяните поршень назад, утапливая цилиндр в смазку. 3. На первой подаче часто выходит смазка с пузырьками воздуха - нажимайте на рычаги до полного вытеснения воздуха. 4. Если воздух остался, ослабьте соединение головки и корпуса на пол-оборота и снова нажмите рычаги несколько раз.
Работа с поршнем. Направление поршня зависит от типа загрузки. Если вы работаете с развесной смазкой (смазка загружена прямо в цилиндр), поршень должен быть ориентирован расширением вверх, чтобы опускаться в смазку. Если работаете с картриджем (тюбой), поршень нужно перевернуть расширением вниз для захвата края картриджа.
Техника нагнетания. 1. Штуцер ориентируйте перпендикулярно точке смазки. 2. Нажимайте на рычаги плавно, без толчков. 3. После окончания подачи слегка наклоните шприц, проверните его и потяните рычаги, чтобы удалить остаток смазки из ствола. 4. Если смазка не выходит, проверьте, не загрязнена ли насадка (удлинитель); прочистите ее или замените.
Работа в холодном климате. При температурах ниже +5 °C перед использованием поместите шприц в теплую воду или согрейте контейнер со смазкой. Вязкость смазки при 40 °C - это значение, которое справедливо только при этой температуре; при -10 °C вязкость может возрасти в два раза, что затруднит подачу.
Если шприц не качает смазку даже при нормальных условиях, проблема может быть в самом инструменте (износ манжет, коррозия цилиндра) или в слишком высокой вязкости смазки. Не используйте удлинители до диагностики основного шприца.
Если смазка отказывается прокачиваться, нужно определить причину.
Вот алгоритм:
Проверка 1: Исправность шприца. Заполните шприц маслом низкой вязкости (например, веретенным маслом вязкостью 32 мм²/с при 40 °C). Если масло выходит без проблем, шприц исправен. Если и масло не прокачивается, проблема в инструменте: изношены манжеты поршня, повреждена герметичность или коррозия в цилиндре. Требуется замена или капитальный ремонт.
Проверка 2: Вязкость смазки при текущей температуре. Посмотрите на техническую документацию смазки (TDS). Найдите вязкость базового масла и индекс вязкости. Если вязкость базового масла выше 100 мм²/с и вы работаете при температуре ниже нулевой, смазка загустела сверх меры. Решение: нагрев.
Решение 1: Нагрев контейнера. Поместите контейнер со смазкой в теплую воду (температура 40–50 °C) на 20–30 минут. После отогрева смазка размягчится, и вязкость при 40 °C вернется к номинальному значению. Не нагревайте выше 50 °C, чтобы не разрушить загуститель. Проверьте, что смазка однородна (нет слоев масла и твердого остатка).
Решение 2: Разбавление маслом. Если нагрев невозможен, добавьте в смазку небольшое количество базового масла той же или низкой вязкости (32–46 мм²/с при 40 °C). Кинематическая вязкость базового масла компенсирует загустение смазки. Смешайте в пропорции 95 % смазки + 5 % масла, хорошо перемешайте шпателем. После подачи смазки с маслом оно испарится, и смазка вернет исходные свойства.
Решение 3: Чистка удлинителя. Если шприц качает смазку без удлинителя, но отказывает с удлинителем (трубкой), проблема в засорении трубки высохшей смазкой или посторонними частицами. Отсоедините удлинитель и промойте его керосином или ацетоном. Высушите и переустановите. Часто это полностью решает проблему.
Если после всех проверок смазка все еще не прокачивается, возможно, выбран неправильный класс смазки (например, NLGI 3 для ручного шприца). В этом случае нужно заменить смазку на NLGI 1 или NLGI 0 для данного применения.
При работе с силиконовыми клише (копировальные формы, штампы для печати) возникает специфичная задача: смазка должна быть низковязкой, чтобы легко прокачиваться, но не должна вызывать деформацию эластомера.
Силиконовые эластомеры чувствительны к органическим растворителям и маслам с низкой полярностью. Если смазка на базе углеводородного масла находится в контакте с силиконовым клише долго, эластомер может разбухнуть, потеряв размерную точность.
Для этих применений используют специальные смазки на базе полиэтиленгликоля (ПЭГ) или чистого силиконового масла. Они имеют вязкость базового масла 20–50 мм²/с при 40 °C (ниже, чем стандартные смазки), что позволяет прокачивать их тонкими шприцами при низком давлении. Линейка силиконовых смазок EFELE разработана специально для работы с эластомерами и не вызывает их деформации - и при этом сохраняет достаточную вязкость базового масла для надежной смазки точечных контактов.
При выборе смазки для силиконовых клише проверьте, совместима ли она с эластомером (производитель обычно указывает это в TDS), и убедитесь, что вязкость базового масла не выше 50 мм²/с при 40 °C.
NLGI - это класс консистентности смазки по шкале от 0 (жидкая) до 3 и выше (твердая). Вязкость базового масла при 40 °C - это свойство самого масла (в мм²/с), которое определяет трение между молекулами. Смазка NLGI 2 может быть на базе масла вязкостью 32 мм²/с или 220 мм²/с - оба варианта дают одинаковый класс NLGI, но вязкость смазки (сдвиговая вязкость) будет различаться на 50 %. Поэтому класс NLGI - это не мера вязкости, а показатель пластичности смазки, определяемый глубиной вдавливания стандартного конуса.
При понижении температуры молекулы масла движутся медленнее, вязкость возрастает. Если вязкость базового масла при 40 °C равна 100 мм²/с, то при 0 °C она может быть 300–400 мм²/с, а при -20 °C -1000+ мм²/с. Это в 10 раз выше, и требуемое для прокачивания давление растет пропорционально. Индекс вязкости базового масла показывает, насколько сильно вязкость меняется с температурой; высокий индекс (140+) означает меньшее изменение и лучшую прокачиваемость в холоде.
При добавлении 5 % масла в смазку ее свойства (адгезия, водостойкость) практически не меняются. После подачи масло испаряется, и смазка возвращает исходные параметры вязкости. Однако разбавление - это временная мера. Если требуется постоянная подача при низких температурах, нужно выбрать смазку с маслом более низкой вязкости или выше индексом вязкости, например, синтетическую смазку на базе масла SAE 5 или 10.
Выбирайте смазку с вязкостью базового масла не выше 46 мм²/с при 40 °C и индексом вязкости не менее 120. Проверьте техлист (TDS) на минимальную рабочую температуру; для -20 °C это должна быть синтетическая смазка (полиуретан, полиол) или смазка на базе эстерного масла. EFELE SG-315 - это морозостойкая силиконовая смазка, которая сохраняет стабильную вязкость в диапазоне -30…+100 °C благодаря полиметилсилоксановому базовому маслу вязкостью 20 мм²/с при 40 °C, что критично для дозирования в холоде.
Смазка всегда требует более высокого давления, чем масло, потому что загуститель создает дополнительное сопротивление. Если ваш шприц рассчитан на максимальное давление 300 бар, он может прокачивать масло вязкостью 100 мм²/с, но отказать на смазке NLGI 2 той же вязкости. Решение: либо выбрать смазку NLGI 0–1 с более низкой вязкостью базового масла (32 мм²/с), либо перейти на более мощный шприц (400+ бар). Третий вариант - разогреть смазку перед использованием.
Вязкость базового масла в смазке - это один из ключевых параметров, определяющих ее прокачиваемость. Медицинский шприц никогда не справится с густой смазкой, потому что разрабатывается для вязких жидкостей, а не для консистентных материалов. Для работы со смазками NLGI 1–2 требуется специализированный рычажно-плунжерный шприц, развивающий давление до 70 МПа, и правильное понимание того, как вязкость масла, индекс вязкости и температура влияют на величину требуемого давления.
Практический совет для инженера: перед закупкой смазки или шприца проверьте техлист на вязкость базового масла при 40 °C и минимальную рабочую температуру. Если смазка уже выбрана и отказывается прокачиваться, первое решение - нагрев контейнера до 40–50 °C, второе - добавление 3–5 % маслом той же вязкости, третье - чистка удлинителя. Если ничего не помогает, переходите на смазку с более низкой вязкостью базового масла или выбирайте более мощный шприц с максимальным рабочим давлением не менее 400 бар.
