Вырубные прокладки на фланцевых соединениях изнашиваются, теряют эластичность и становятся причиной утечек на производстве. Промышленность давно ищет способ отойти от постоянной замены прокладок и снизить затраты на содержание оборудования. Анаэробные герметики предлагают альтернативу: они работают как жидкие прокладки, заполняют микронеровности металла и создают герметичное соединение без толстого эластичного слоя. Но перейти полностью с вырубных прокладок на герметик получается не везде - нужны жесткие металлические фланцы с малым зазором и правильная подготовка. Статья разбирает, когда замена прокладок фланцевых соединений на анаэробный герметик работает, как выбрать состав и как правильно наносить его при монтаже.
Целевая аудитория - инженеры, снабженцы и техники, которые отвечают за герметичность насосных и газовых установок, редукторов, компрессоров и корпусных деталей. Пост рассчитан на практические решения: когда герметик справится лучше прокладки, какие ошибки приводят к утечкам, и на какие параметры смотреть при выборе состава.
Анаэробные герметики работают как замена механических прокладок на железных, стальных, алюминиевых фланцах и сплавах при условии жесткости конструкции и малого зазора между поверхностями.
Герметик заполняет микронеровности металла и создает герметичное соединение толщиной всего несколько микрон - это главное отличие от толстой резиновой или паронитовой прокладки.
Замена вырубных прокладок особенно целесообразна на узлах, где изнашиваемость высокая или частая разборка неудобна. Типичные применения - фланцевые соединения насосов, редукторов, компрессоров, теплообменников и газопроводных систем. На газопроводах замена прокладок фланцевых соединений наружных газопроводов анаэробным герметиком снижает число плановых профилактических обслуживаний.
Основное условие: зазор между поверхностями должен быть не больше 0,5 мм. Герметик подходит для замены паронитовых, резиновых, фторопластовых, металлических и графитовых комбинированных прокладок, но только если соединение жесткое и металлическое. Если фланцы пластиковые, керамические или мягкие - герметик работать не будет.
Главная ошибка - попытка заменить герметиком любую прокладку без оценки конструкции.

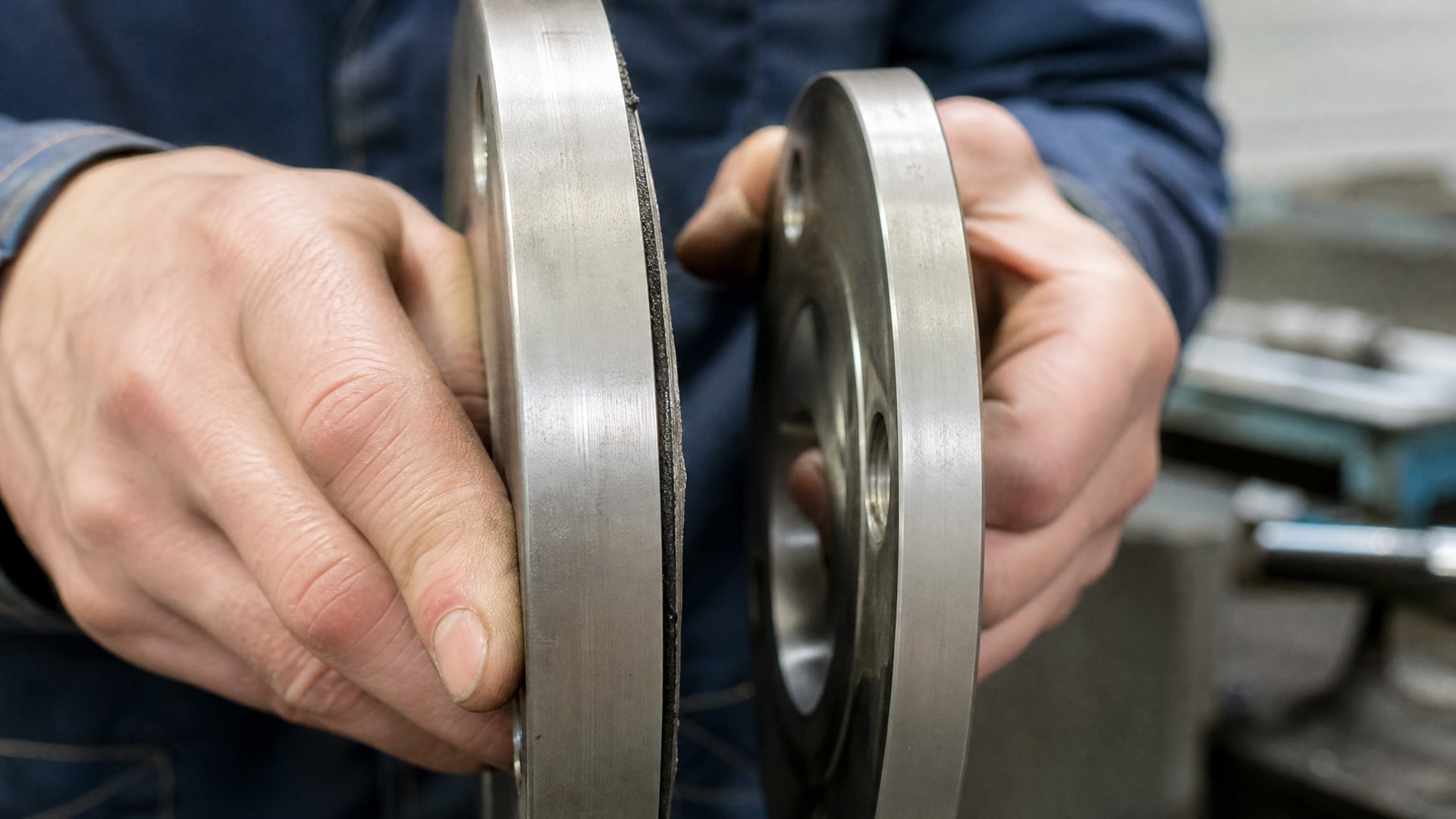

Если узел рассчитан конструктором на сжатие полноценной прокладки толщиной несколько миллиметров, герметик использовать нельзя. Толщина герметизирующего слоя всего 0,05–0,1 мм - геометрия соединения не совпадет, и расчетная нагрузка не будет передана правильно.
Замена прокладок фланцевых соединений герметиком невозможна, если: зазор больше 0,5 мм (герметик вытечет); поверхность загрязнена маслом, грязью или ржавчиной (отверждение не произойдет); фланцы деформированы или перекошены (герметик не компенсирует перепад); соединение не жесткое и допускает люфт (герметик порвется). На мягких или деформируемых фланцах герметик рвется при нагреве-охлаждении и не держит герметичность.
Если нужна высокая эластичность и компенсация смещений, остаются вырубные прокладки. Если нужна способность работать при периодической разборке с высокой адгезией к обеим сторонам, герметик подходит, но с условием правильной подготовки каждый раз.

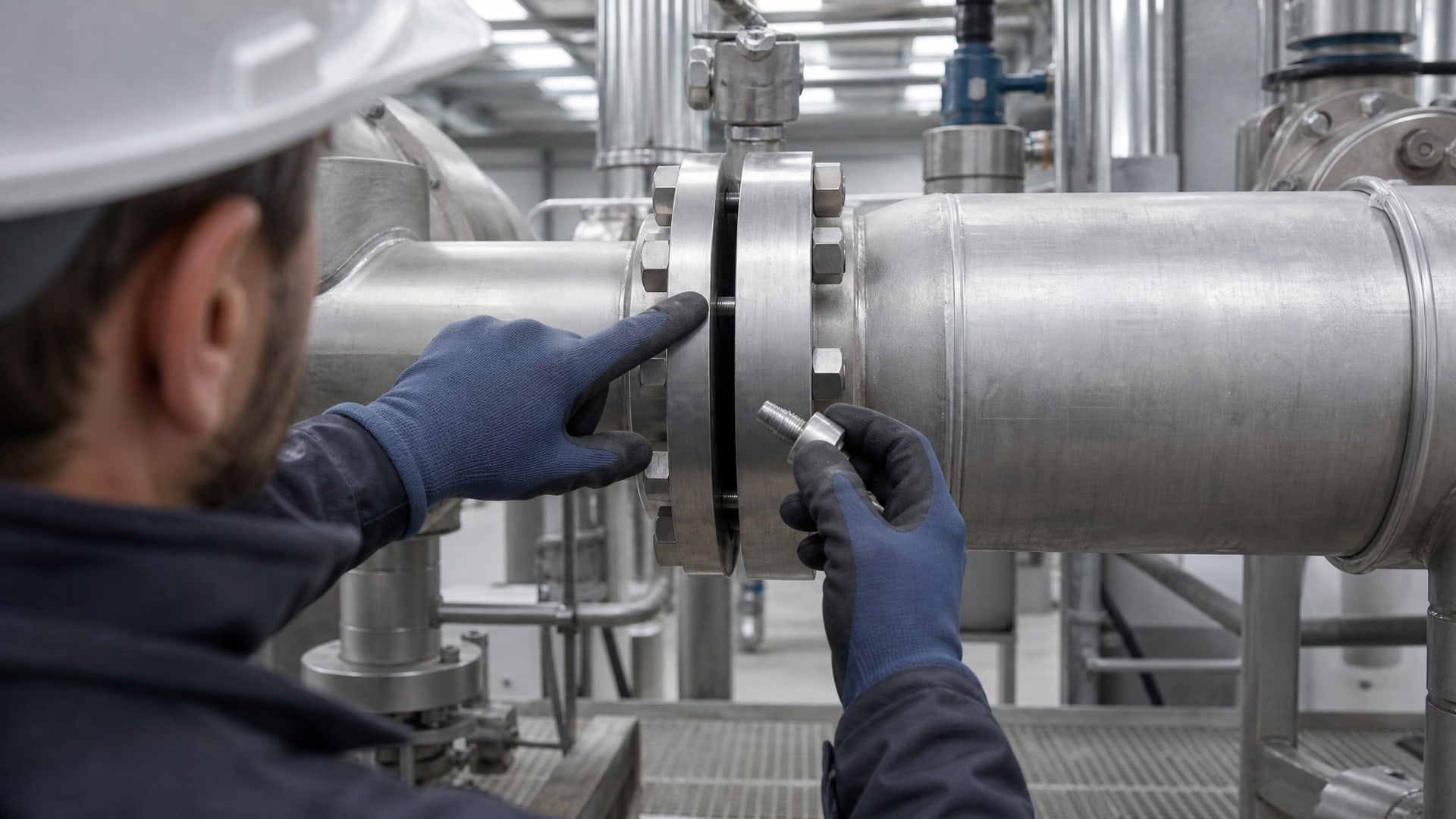

При выборе анаэробного герметика смотрят на пять параметров: тип металла, зазор, рабочую среду, температуру и требования к разборке.
Тип металла. Герметик подходит для стали, железа, алюминия и большинства сплавов. Некоторые составы требуют активаторов на медном или оцинкованном металле - эту информацию дает техническое описание (TDS) конкретного герметика.
Зазор. Оптимальный зазор -0,1–0,3 мм; максимальный, при котором герметик работает, -0,5 мм. Если зазор больше, герметик будет вытекать при сборке или из соединения под давлением. Если зазор менее 0,05 мм, герметик вообще не проникнет в щель между поверхностями.
Рабочая среда. Герметики различаются по устойчивости к маслам, гидравлическим жидкостям, воде, газам и химическим средам. Для газопроводов нужны герметики, одобренные для газо-воздушных смесей. Для масляных систем - составы, стойкие к минеральным маслам. TDS указывает совместимость с конкретными жидкостями.
Температура. Большинство анаэробных герметиков работают в диапазоне от минус 40 до плюс 120 °C после полного отверждения. Но отверждение (полимеризация) происходит при комнатной температуре; если поверхность холодная или очень горячая, процесс замедлится или не начнется. Горячее оборудование нужно охладить перед нанесением герметика.
Разборка. Герметики делят на два класса: низкой прочности (легко разбираются вручную) и высокой прочности (требуют инструмента). Если фланец нужно разбирать часто, берут низкой прочности. Если это встроенное неразборное соединение - высокой прочности для надежности.
Успех замены прокладок фланцевых соединений полностью зависит от подготовки.
Даже лучший герметик не будет работать на грязной или масляной поверхности.
Подготовка: остановите оборудование, сбросьте давление, слейте или изолируйте рабочую среду, дождитесь охлаждения горячих деталей. Снимите старую прокладку и соскребите остатки герметика или прокладочного материала со скребком. Удалите загрязнения и сторонние предметы. Проверьте фланцы на коррозию, царапины, раковины и перекос - если деформация видна невооруженным глазом, замену герметиком делать не стоит.
Очистка и обезжиривание: протрите металл сухой чистой тканью, затем обезжирьте. Герметик отверждается только на чистых поверхностях; масло или старые остатки силикона создают слой, который герметик не проникает.

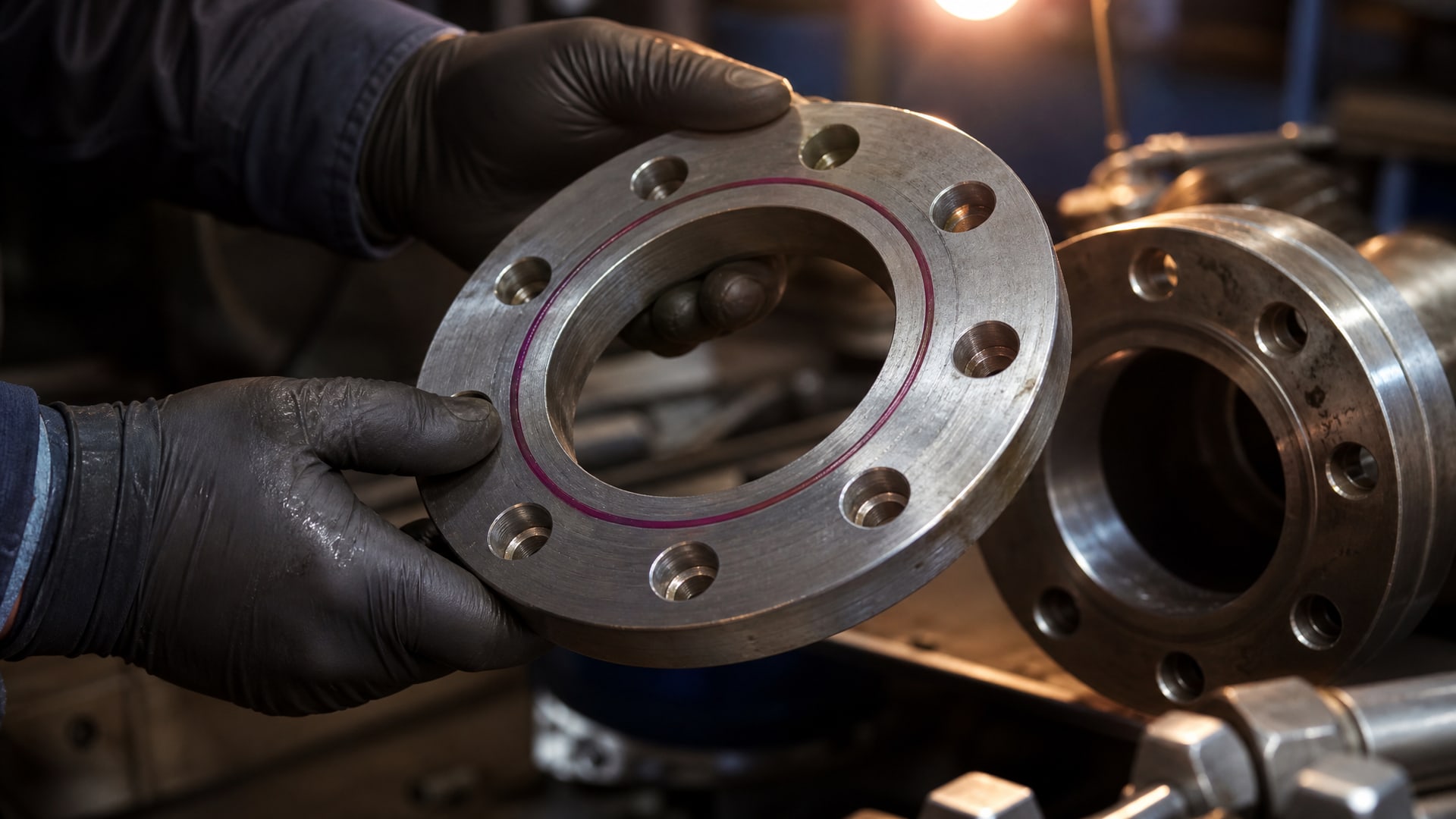

Нанесение: наносите герметик тонким равномерным слоем вдоль всего контура фланца, без разрывов. Линия должна быть непрерывной и находиться на одинаковом расстоянии от края, чтобы после сборки герметик равномерно распределился под прижимом болтов. Не наносите избыток - он может вытечь внутрь трубопровода и создать пробку, а также выдавиться наружу при затяжке.
Сборка: соберите фланцы без смещения, затягивайте болты равномерно по схеме крест-накрест или по принятому методу. Избегайте резких усилий и перекоса. Герметик начинает отверждаться в течение 1–2 часов, но полностью полимеризуется за 12–24 часа. До полного отверждения избегайте вибраций и вибрирующих нагрузок на соединение.

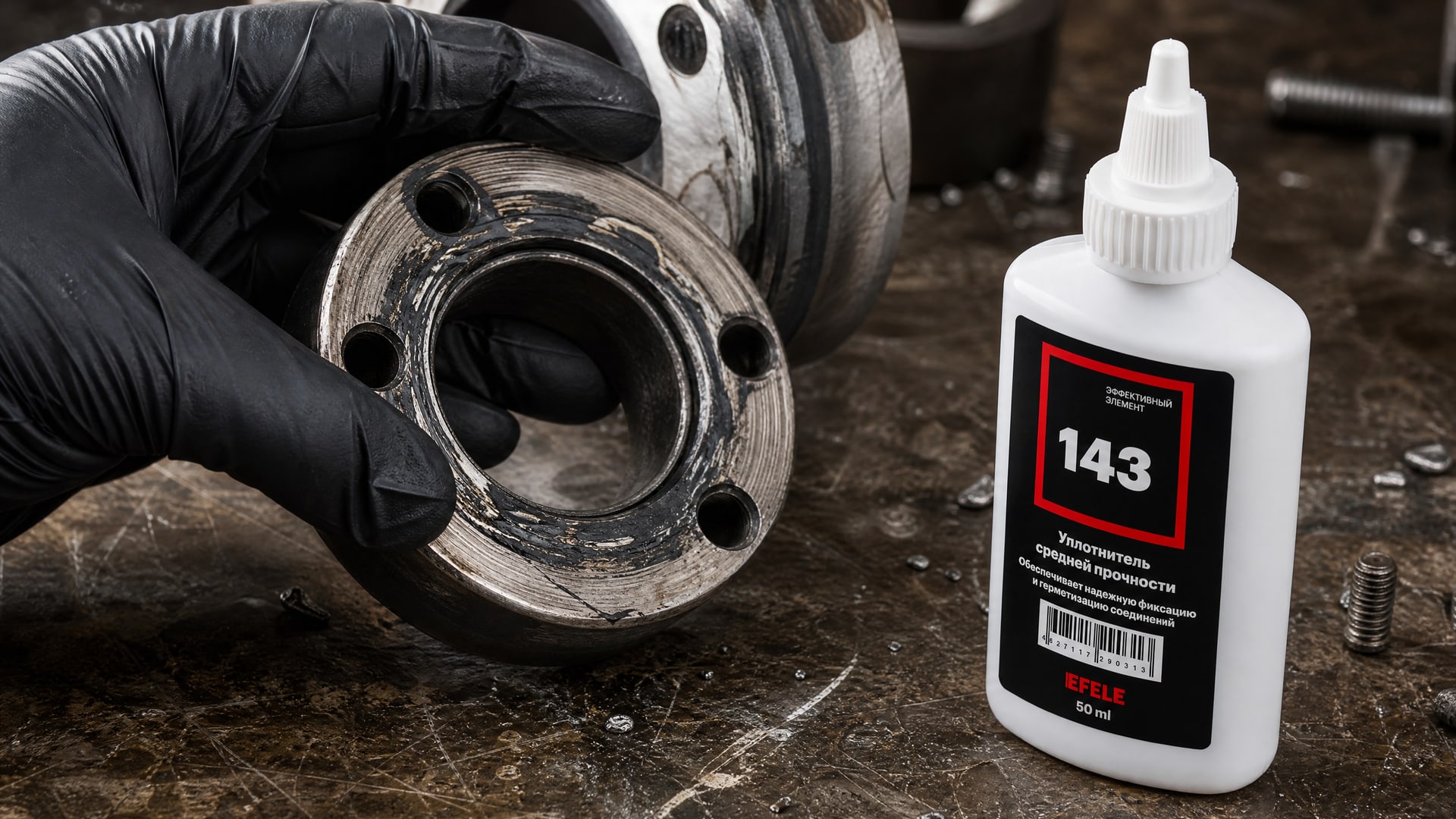

При герметизации фланцевых соединений без прокладок учитывайте, что при высоких пиковых нагрузках герметик может начать микроскопически подслаиваться. На практике такие составы, как жидкий уплотнитель EFELE 143, обеспечивают стабильную герметичность в условиях циклических температурных нагрузок и вибраций благодаря сбалансированной формуле и устойчивости к старению.
Замена вырубных прокладок на анаэробный герметик имеет реальные выгоды и известные подводные камни.
Преимущества: - Исключаются затраты на закупку большого запаса прокладок разных размеров. - Герметик хранится дольше вырубной прокладки (которая высыхает и трескается). - Не требуется собирать прокладку в точное положение - герметик сам заполняет всю щель. - Одна пачка герметика герметизирует несколько десятков фланцевых соединений. - Герметизирующая линия тоньше, чем при прокладке, - это полезно в компактных узлах.
Ограничения: - Требует чистых поверхностей и обезжиривания - на грязной производственной площадке это может быть затруднено. - Нельзя использовать на конструкциях, рассчитанных на сжатие полноценной прокладки. - Первые разборки фланца происходят после полного отверждения (12–24 часа), что замедляет ремонт. - На некоторых металлах требуются активаторы или праймеры. - Герметик чувствителен к влаге при хранении открытой емкости - тюбик нужно закрывать герметично.
На большинстве участков эти ограничения не критичны, если предварительно оценить конструкцию и подготовиться.
Есть ситуации, когда герметик показывает лучший результат, чем механическая прокладка, и есть случаи, когда он просто не поможет.
Герметик предпочтителен: - На газопроводных фланцах с малым перепадом высот и жесткой геометрией. - В насосных узлах, где прокладка быстро выходит из строя из-за вибраций. - На редукторных коробках и теплообменниках, где периодичность замены прокладок фланцевых становится обременительной. - В ремонтных службах, где нужна универсальность - один герметик вместо набора прокладок.
Прокладка все еще нужна: - Если конструкция рассчитана на сжатие полноценного слоя (герметик не компенсирует потерю высоты). - На соединениях с большим зазором (более 0,5 мм) или мягкими фланцами. - Если нужна высокая эластичность для компенсации смещений и вибраций. - На конструкциях, требующих частой разборки в полевых условиях (герметик требует 12–24 часов на отверждение).
Типичные ошибки при замене прокладок на герметик приводят к утечкам и повторной разборке.
Вот самые распространенные.
Ошибка 1. Нанесение на грязную поверхность. Многие думают, что герметик «заклеит» грязь. На самом деле герметик отверждается в контакте с чистым металлом; если слой грязи или масла есть, химическая реакция не произойдет и герметик остается мягким. Решение: отчистить поверхность скребком, протереть сухой тканью и обезжирить спиртом или ацетоном.
Ошибка 2. Чрезмерное количество герметика. Закупщики думают, что больше герметика - больше безопасности. На деле избыток выдавливается в канал при затяжке болтов и создает пробку. Рекомендуется тонкий непрерывный слой по контуру; излишки после сборки аккуратно удаляются тряпкой.
Ошибка 3. Попытка использовать герметик вместо любой прокладки. Если фланцы мягкие, деформированы или имеют большой зазор, герметик не поможет. Перед началом работ обязательно проверьте конструкцию и геометрию.
Ошибка 4. Торопливость при отверждении. Герметик начинает полимеризоваться за 1–2 часа, но полностью затвердевает за 12–24 часа. Запуск оборудования до конца отверждения может привести к подслаиванию герметика. Время ввода в работу всегда указывается в TDS конкретного состава.
Ошибка 5. Пренебрежение обезжириванием. На производстве детали часто хранят в масле для защиты от ржавчины. Перед герметизацией масло нужно удалить полностью; даже тонкий слой силикона или любого смазочного вещества блокирует отверждение.
Нет. Герметик работает только на жестких металлических фланцах с малым зазором (до 0,5 мм). Если фланцы мягкие, пластиковые, керамические или имеют зазор больше 0,5 мм, герметик не подойдет. Кроме того, конструкция должна позволять отказаться от механической прокладки - если узел рассчитан на сжатие полноценного слоя, герметик применять нельзя.
Периодичность замены герметика зависит от условий эксплуатации. На газопроводных фланцах герметик служит 2–3 года и дольше; на насосных узлах с интенсивной вибрацией -1–2 года. Визуальная проверка на утечки показывает, когда пора переделать герметизацию. Плановая замена нужна значительно реже, чем при использовании вырубных прокладок.
Да, но конкретный герметик должен быть одобрен для работы с данной средой. Полная информация - в технической спецификации. Некоторые герметики подходят для минеральных масел, но не для синтетических; другие работают универсально. Никогда не берите герметик наугад - сверьтесь с рекомендациями производителя.
Герметик начинает отверждаться в течение 1–2 часов при комнатной температуре; можно начать работу на низких нагрузках. Полное отверждение занимает 12–24 часа - в этот период избегайте резких пиков давления и вибраций. Точное время указано в техническом описании состава.
Герметик затвердеет и может частично или полностью заблокировать проток. Если это произошло, оборудование нужно остановить и разобрать фланец. Избежать этого просто: наносите герметик точно по контуру, без разрывов, и не наносите избыток. После сборки проверьте, что герметик находится снаружи соединения, а не внутри трубы.
Замена прокладок фланцевых соединений на анаэробные герметики - практичное решение для металлических фланцевых узлов, где зазор не превышает 0,5 мм и конструкция позволяет отказаться от механической прокладки. Герметик избавляет от постоянной закупки и хранения прокладок разных размеров, работает дольше и требует меньше техобслуживания.
Ключ к успеху - правильная оценка конструкции перед началом, тщательная подготовка поверхностей и аккуратное нанесение тонкого равномерного слоя. Ошибки в подготовке или попытка применить герметик там, где его использовать нельзя, приводят к утечкам и повторной разборке. Начните с малого: проверьте герметизацию на одном-двух фланцах, убедитесь в результате, а затем переходите на более масштабное применение. Если замена прокладок фланцевых соединений герметиком сработает на ваших узлах, затраты на содержание оборудования заметно снизятся, а время между плановыми обслуживаниями увеличится.
